BEDIENUNGSANLEITUNG DHS780 DEWALT

Deutsch (übersetzt von den originalanweisungen) 19

Smigläsegreb (Fig. A)

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyclen Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von Dr'WALTentschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen Dr'WALTzu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

		DHS780 DHS780-XE
Spannung	V_AC	230 230
Type		21 21
Stromstärke	A_AC	8/15 8
Akkutyp		1-lon 1-lon
Batteriespannung	V_DC	2 x 54 2 x 54
Sägeblattdurchmesser mm 305 305
Sägeblattbohrung mm 30 25,4
Stärke des Sägeblattkörpers mm 1,6	1,6
Leistungsaufnahme	mm 12 12
Max. Sägeblattdrenzahl	min ^-1	3 800	3 800
Max. Querschnitt bei 90°	mm 345 345
Max. Gehrungsschnitt bei 45°	mm 244 244
Max. Schnitttiefe bei 90°	mm 112 112
Max. Neigungsquerschnitttiefe bei 45° mm 56 56
Gehrung (max. Einstellung) links		50° 50°
	rechts	60° 60°
Neigung (max. Einstellung)	links	49° 49°
	rechts	49° 49°
0° Gehrung
Resultierende Breite bei max. Höhe 112 mm	mm 299 299
Resultierende Breite bei max. Höhe 110 mm	mm 303 303
Resultierende Höhe bei max. Breite 345 mm	mm 76 76
Gehrung 45° links
Resultierende Breite bei max. Höhe 112 mm	mm 200 200
Resultierende Höhe bei max. Breite 244 mm	mm 76 76
Gehrung 45° rechts
Resultierende Breite bei max. Höhe 112 mm	mm 211 211
Resultierende Höhe bei max. Breite 244 mm	mm 76 76
45° Neigung links
Resultierende Breite bei max. Höhe 63 mm	mm 268 268
Resultierende Höhe bei max. Breite 345 mm	mm 44 44
45° Neigung rechts
Resultierende Breite bei max. Höhe 62 mm	mm 193 193
Resultierende Höhe bei max. Breite 345 mm	mm 28 28
Bremszeit der automatischen elektronischen Blattbremse	s < 5	< 5
Gewicht (ohne Akkus oder netzbetriebene Stromversorgung)	kg	26 26

Lärmwerte und/oder Vibrationswerte (Triax-Vektorsumme) gemäß EN62841-3-9.

L_PA (Emissions-Schalldruckpegel)		dB(A)	102 102
I_WA (Schallleistungspegel)		dB(A)	91	91
K (Unsicherheit für den angegebenen Schallpegel)		dB(A)	3	3

Der in diesem Informationsblatt angegebene Vibrations- und/oder Lärmwert wurde gemäß einem standardisierten Test laut EN62841 gemessen und Kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrations- und/oder Lärmwert bezieht sich auf die Hauptanwendung des Gerötes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartel eingesetzt wird, kann der Vibrations- und/oder Lärmwert verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener vor den Vibrations- und/oder Lärmauswirkungen zu schülsen, wie: Pilege des Werkzeugs und Zubehörs, Hände warm halten (wichtig in Bezug auf Vibrationsauswirkungen), Organisation von Arbeitsmustern.

EG-Konformitätserklärung

Maschinenrichtlinie

CE

Gehrungssäge

DHS780

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen:

2006/42/EG, EN62841-1:2015 + AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/FU und 2011/65/FU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Markus Rompel

Vizepräsident of Engineering, PTE-Europa

DEWALT, Richard-Klinger-Straße 11

D-65510 Idstein, Deutschland

06.09.2019

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

Akkus Ladegeräte/Ladedauer (Minuten)
Kat # V	≤slant	Ah Gewicht (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB5/46	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB5/47	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB5/48	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X

*Datumscode 201811475B oder höher

e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schloges.
(1) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (Fl-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Momenti der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und Immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschleste Sicherheitsschuhe, Schulzheim oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
(1) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.
g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gelahren mindern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/oder den Akku (sofern abnehmbar) vom Elektrowerkeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt starter.
d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen des Elektrogerät bedlenen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.
e) Elektrowerkzeuge und Zubehör müssen gepflegt werden. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Vielle Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Pflege von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Aklu verwendet wird.
b) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen und laden Sie das Akkupack oder Werkzeug nicht außerhalb des In den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

Sicherheitsanweisungen für Gehrungssägen

a) Gehrungssägen sind für das Sägen von Holz oder holzähnlichen Produkten ausgelegt. Diese dürfen nicht mit Trennschleifscheiben zum Trennen von Metallen verwendet werden, beispielsweise Stangen, Stäbe, Bolzen, usw. Schleifstaub führt dazu, dass drehende Teile blockieren, z. B. die untere Schutzvorrichtung. Durch Funken beim Trennschnetiden können die untere Schutzvorrichtung, der Sägeschlitzeinsatz und andere Kunststoffteile einbrennen.
b) Verwenden Sie nach Möglichkeit stets Schraubklemmen, um das Werkstück einzuspannen. Wenn Sie das Werkstück mit der Hand fixieren, müssen Sie Ihre Hand mindestens 100 mm von beiden Seiten des Sägeblatts fernhalten. Nutzen Sie diese Säge nicht zum Schneiden von Teilen, die zu klein sind, um sicher eingespannt oder mit der Hand gehalten zu werden. Wenn sich Ihre Hand zu nahe am Sägeblatt befindet, besteht ein höheres Verletzungsrisiko durch Kontakt mit dem Sägeblatt.
c) Das Werkstück muss fest stehen und eingespannt sein oder gegen die Eingrenzung und den Tisch gestützt werden. Führen Sie das Werkstück nicht zum Sägeblatt oder schneiden Sie es auf irgendeine Art „frei Hand“. Nicht fixierte oder bewegliche Werkstücke können mit hohen Geschwindigkeiten weggeschleudert werden und zu Verletzungen führen.
d) Drücken Sie die Säge durch das Werkstück. Ziehen Sie die Säge nicht durch das Werkstück. Um einen Schnitt zu machen, heben Sie den Sägekopf an, ziehen Sie diesen ohne zu schneiden über das Werkstück, starten Sie den Motor, drücken Sie den Sägekopf nach unten, und drücken Sie die Säge durch das Werkstück. Das Schneiden bei Zugspannung führi oft dazu, dass das Sägeblatt aus dem Werkstück steigt und die Sägeblattbaugruppe gewaltsam in Richtung des Bedieners schleudert.
e) Bringen Sie Ihre Hände nie in die vorgesehene Schnittlinie, wieder vor noch hinter das Sägeblatt. Das Absützen des Werkstücks „über Kreuz“, d. h. das Halten des Werkstücks mit der linken Hand auf der rechten Seite des Sägeblatts und umgekehrt, ist sehr gefährlich.
f) Greifen Sie beim Entfernen von Holzabfällen oder aus anderen Gründen mit den Händen auf beiden Seiten des Sägeblatts nicht näher als 100 mm hinter die Schutzabdeckung, während das Sägeblatt dreht. Die unmittelbare Nähe des drehenden Sägeblatts ist unter Umständen nicht für Sie erkennbar und kann zu schweren Verletzungen führen.
g) Untersuchen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück bogenförmig oder gekrümmt ist, spannen Sie es mit der nach außen gebogenen Fläche in Richtung des Anschlags ein. Stellen Sie immer sicher, dass es entlang der Schnittlinie keinen Spalt zwischen Werkstück, Anschlag und Tisch gibt.

Bogenförmige oder gekrümmte Werksstücke können verdrehen oder verrutschen und dazu führen, dass das Sägeblatt beim Schneiden verklemmt. Daher dürfen sich keine Nägel oder anderen Fremdkörper im Werkstück befinden.

h) Verwenden Sie die Säge nicht, bis alle Werkzeuge, Hölzer, Abfälle, usw. vom Tisch entfernt wurden, mit Ausnahme des Werkstücks. Kleine Rückstände, lose Holzstücke oder andere Objekte können bei Kontakt zum drehenden Sägeblatt mit hoher Geschwindigkeit weggeschleudert werden.

i) Schneiden Sie immer nur jeweils ein Werkstück. Übereinander gestapelte Werkstücke können nicht angemessen eingespannt oder fixiert werden und können beim Schneiden verrutschen oder zum Blockieren des Sägeblatts führen.

j) Stellen Sie vor der Nutzung sicher, dass die Gehrungssäge auf einer ebenen, festen Arbeitsoberfläche montiert bzw. positioniert ist. Eine ebene und feste Arbeitsoberfläche verringert das Risiko, dass die Gehrungssäge instabil wird.

k) Planen Sie Ihre Arbeit. Wenn Sie den Gehrungswinkel ändern, stellen Sie stets sicher, dass der einstellbare Anschlag korrekt eingestellt ist, um das Werkstück zu stützen und dieser das Sägeblatt oder die Schutzvorrichtung nicht blockiert. Bewegen Sie das Sägeblatt, ohne das Werkzeug auf „ON (EIN)" zu schalten und ohne ein Werkstück auf dem Tisch, durch einen vollständigen simulierten Schnitt, um sicherzustellen, dass es keine Blockaden gibt oder Gefahr besteht, dass der Anschlag getroffen wird.

1) Stellen Sie für Werkstücke, die breiter oder länger als der Tisch sind, eine angemessene Stütze bereit, beispielsweise Tischverlängerungen, Sägeböcke, usw. Werkstücke, die länger oder breiter als der Tisch der Gehirungssäge sind, können bei unsachgemäßer Abstützung abkippen. Wenn das abgeirennte Holzstück oder Werkstück abkippt, kann es die untere Schutzvorrichtung anheben oder durch das drehende Sägeblatt weggeschleudert werden.

m) Verwenden Sie keine Personen als Ersatz für Tischverlängerungen bzw. als zusätzliche Stütze. Unzureichende Unterstützung des Werkstücks kann dazu führen, dass Sägeblatt oder Werkstück beim Schneidvorgang verklemmen oder verrutschen, so dass Sie und der Helfter in das drehende Sägeblatt gezogen werden.

n) Das abgetrennte Teil darf nicht blockiert oder anderweitig gegen das drehende Sägeblatt gedrückt werden. Wenn kein Platz mehr vorhanden ist, z. B. durch einen Längenanschlog, könnte sich das abgetrennte Holzstück am Sägeblatt verkeilen und gewaltsam weggeschleudert werden.

o) Verwenden Sie stets Schraubklemmen oder Vorrichtungen, die zum ordnungsgemäßen Abstützen von Stangen oder Rohren konzipiert sind. Stangen tendieren dazu, beim Schneiden wezgurollen, wodurch sich das Sägeblatt „festbeißt“ und das Werkstück und Ihre Hand in das Sägeblatt einzieht.

p) Lassen Sie das Sägeblatt die volle Drehzahl erreichen, bevor Sie es in Kontakt mit dem Werkstück bringen. Dadurch wird das Risiko verringert, dass das Werkstück weggeschleudert wird.

q) Wenn Werkstück oder Sägeblatt blockiert werden, schalten Sie die Gehrungssäge aus. Warten Sie, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind, ziehen Sie den Stecker aus der Steckdose, und/oder entfernen Sie das Akkupack. Dann können Sie die Blockade entfernen. Das Fortsetzen des Sägevorgangs mit verklemmtern Werkstück kann zum Kontrollverlust und Schäden an der Gehrungssäge führen.

r) Wenn der Schnitt abgeschlossen ist, lassen Sie den Schalter los. Halten Sie den Sägekopf nach unten und warten Sie, bis das Sägeblatt stoppt, bevor Sie das abgetrennte Holzstück entfernen. Das Greifen mit der Hand in die Nähe des drehenden Sägeblatts ist sehr gefährlich.

s) Halten Sie den Griff fest, wenn Sie einen unvollständigen Schnitt machen oder den Schalter loslassen, bevor der Sägekopf komplett in der unteren Stellung ist. Die Bremswirkung der Säge kann dazu führen, dass der Sägekopf plötzlich nach unten gezogen wird; das stellt ein Verletzungsrisiko dar.

Zusätzliche Sicherheitshinweise für Gehrungssägen

WARNING: Verbinden Sie das Gerät nicht mit der Stromversorgung, ehe die Abschreibungen vollständig gelesen und verstanden worden sind.

- BEDIENEN SIE DIESE MASCHINE NICHT, bevor die Einheit komplett montiert und gemäß Anweisungen installiert worden ist. Eine falsch montierte Maschine kann schwere Verleizungen verursachen.

- FRAGEN SIE Ihren Vorgesetzten, Einweiser oder eine andere qualifizierte Person, wenn Sie mit dem Betrieb dieser Maschine nicht gründlich vertraut sind. Wissen ist Sicherheit.

- VERGEWISSERN SIE SICH, dass das Sägeblatt in der richtigen Richtung dreht. Die Zähne des Sägeblatts sollten gemäß Markierung auf der Säge in die Drehrichtung zeigen.

- ZIEHEN SIE ALLE KLEMMGRIFFE, Feststellknöpfe und Hebel vor dem Betrieb fest. Lose Klemmen können dazu führen, dass Teile oder Werkstücke mit hohen Geschwindigkeiten weggeschleudert werden.

- STELLEN SIE SICHER, dass alle Sägeblätter und Sägeblattiklemmen sauber sind, die Vertiefungen der Sägeblattiklemmen am Sägeblatt sind und die Spindelschraube festgezogen ist. Eine lose oder unsachgemäße Sägeblattiklemme kann zu Schäden an der Säge und möglichen Verletzungen führen.

• BETREIBEN SIE DIE SÄGE AUSSCHLIESSLICH MIT DER VORGESCHRIEBENEN

SPANNUNG. Anderenfalls können Überhitzung, Schäden am Werkzeug und Verletzungen auftreten.

- BLOCKIEREN SIE NIE DEN LÜFTER, um die Antriebswelle zu stoppen. Anderenfalls können Schäden am Werkzeug und Verletzungen auftreten.

- SCHNEIDEN SIE NIEMALS EISENHALTIGE METALLE ODER MAUERWERK. In diesen Fällen können sich die Hartmetallspitzen bei hoher Geschwindigkeit vom Sägeblatt lösen und Verletzungen verursachen.

- BRINGEN SIE NIEMALS EINEN TEIL IHRES KÖRPERS IN DEN WEG DES SÄGEBLATTS. Dies wird zu Verletzungen führen.

- TRAGEN SIE NIEMALS EIN SÄGEBLATTSCHMIERMITTEL AUF EIN LAUFENDES

SÄGEBLATT AUF. Das Auftragen von Schmiermittel kann dazu führen, dass ihre Hände in das Sägeblatt gelangen und schwere Verletzungen verursachen.

- HALTEN SIE IHRE HÄNDE NICHT in der Nähe des Sägeblatts, wenn die Säge an die Stromversorgung angeschlossen ist. Die versehentliche Aktivierung des Sägeblatts kann zu schweren Verletzungen führen.

- GREIFEN SIE NIEMALS AN ODER HINTER DAS SÄGEBLATT. Das Sägeblatt kann schwere Verletzungen verursachen.

- GREIFEN SIE NICHT UNTER DIE SÄGE, wenn sie nicht ausgeschaltet wurde und alle Akkus entfernt wurden. Der Kontakt mit dem Sägeblatt kann zu Verletzungen führen.

- SICHERN SIE DIE MASCHINE AUF EINEM STABILEN, STÜTZENDEN UNTERGRUND.

Vibrationen können dazu führen, dass die Maschine verrutscht, wandern oder umkippt und schwere Verletzungen verursacht.

- VERWENDEN SIE AUSSCHLIESSLICH QUERSCHNITT-SÄGEBLÄTTER, die zur Nutzung mit Gehrungssägen empfohlen werden. Verwenden Sie keine Sägeblätter mit Hartmetallspitzen, deren Hakenwinkel größer als 7 Grad ist. Verwenden Sie keine Sägeblätter mit tiefen Schlitzen. Diese können abweisen, die Schutzvorrichtung berühren und somit Schäden an der Maschine und/oder schwere Verletzungen verursachen.

- VERWENDEN SIE AUSSCHLIESSLICH SÄGEBLÄTTER MIT KORREKTER GRÖSSE UND KORREKTEM TYP, die für dieses Werkzeug festigelegt sind, um Schäden an der Maschine und/oder schwere Verletzungen zu vermeiden (im Einklang mit EN847-1).

- UNTERSUCHEN SIE DAS SÄGEBLATT AUF RISSE oder andere Schäden, bevor Sie es in Betrieb nehmen. Ein gerissenes oder beschädigtes Sägeblatt kann sich lösen, Teile davon können mit hohen Geschwindigkeiten weggeschleudert werden und zu schweren Verletzungen führen. Ersetzen Sie gerissene oder beschädigte Sägeblätter unverzüglich. Beachten Sie die auf dem Sägeblatt angegebene Höchstdrehzahl.

- REINIGEN SIE DAS SÄGEBLATT UND DIE SÄGEBLATTKLEMMEN vor dem Betrieb. Die Reinigung des Sägeblatts und der Sägeblattklemmen ermöglicht Ihnen, diese auf Schäden zu überprüfen. Gerissene oder beschädigte Sägeblätter oder Sägeblattklemmen können sich lösen, und Teile davon können mit hohen Geschwindigkeiten weggeschleudert werden und zu schweren Verletzungen führen.

• DIE MAXIMALDREHZAHL DES SÄGEBLATTS muss immer größer als oder mindestens gleich groß wie die auf dem Typenschild des Werkzeuas angegebene Drehzahl sein.

• DER SÄGEBLATTDURCHMESSER muss mit den Angaben auf dem Typenschild des Werkzeugs übereinstimmen.

- VERWENDEN SIE KEINE VERBOGENEN SÄGEBLÄTTER. Überprüfen Sie, ob das Sägeblatt frei läuft und keine Vibrationen aufweist. Ein schwingendes Sägeblatt kann zu Maschinenschäden und/oder schweren Verletzungen führen.

- VERWENDEN SIE KEINE Schmiermittel oder andere Reinigungsmittel (besonders Spray oder Aerosole) in der Nähe der Kunststoff Schutzvorrichtung. Das verwendete Polycarbonatmaterial der Schutzvorrichtung reagiert empfindlich auf bestimmte Chemikalien.

• DIE SCHUTZVORRICHTUNGEN MÜSSEN VORHANDEN und einsatzbereit sein.

- VERWENDEN SIE STETS DEN SÄGESCHLITZ, UND ERSETZEN SIE DIESE PLATTE BEI BESCHÄDIGUNG. Kleinere Spanansammlungen unter der Säge können das Sägeblatt stören oder beim Sägen zur Instabilität des Werkstücks führen.

- VERWENDEN SIE AUSSCHLIESSLICH SÄGEBLATTKLEMMEN, DIE FÜR DIESES WERKZEUG FESTGElegt SIND, um Maschinenschöden und/oder schwere Verletzungen zu vermeiden.

• VERWENDEN SIE IMMER das korrekte Sägeblatt für das jeweilige Material.

- BEFREIEN SIE DIE MOTORLUFTSCHLITZE von Spänen und Sägestaub. Verstopfte Motorluftschlitze können zur Überhitzung der Maschine führen, sodass diese beschädigt wird und möglicherweise einen Kurzschluss verursacht, der zu schweren Verletzungen führt.

- ARRETIEREN SIE DEN SCHALTER NIE IN DER STELLUNG „ON“ (EIN). Dies könnte zu schweren Verletzungen führen.

- STELLEN SIE SICH NIEMALS AUF DAS WERKZEUG. Es können schwere Verletzungen entstehen, wenn das Werkzeug kippt oder wenn das Schneidwerkzeug versehentlich berührt wird.

WERNUNG: Beim Sägen von Kunststoffen, Holz, das mit einer Beschichtung gegen auslaufen von Pflanzensoft versehen ist, und anderen Materialien kann sich geschmolzenes Material auf den Spitzen und dem Körper des Sägeblatts ansommeln, wodurch das Risiko des Überhitzens und Blockierens der Klinge beim Schneiden erhöht wird.

WARNING: Tragen Sie immer geeigneten Gehörschutz. Unter bestimmten Betriebsungen und je nach Anwendungsdauer kann das Geräusch dieses Produktes zu Gehörverlust führen. Beachten Sie die folgenden Faktoren, die sich auf die Lärmexposition auswirken:

- Verwenden Sie speziell konstruierte, Lärm mindernde Sägeblätter,

- Verwenden Sie nur ordnungsgemäß geschärfte Sägeblätter, und

- Verwenden Sie speziell entwickelte Sägeblätter mit Geräuschunterdrückung.

WARNUNG: VERWENDEN SIE IMMER eine Schutzbrille. Normale Brillen sind KEINE Sitzzebrillen. Verwenden Sie eine Atemmaske bei stauberzeugenden Arbeiten.

WERNUNG: Bei Verwendung dieses Werkzeugs kann Staub erzeugt/oder verteilt sich, der zu permanenten Erkrankungen der Atemwege oder anderen Verletzungen führen kann. Verwenden Sie stets eine zugelassene Atemschutzvorrichtung, die für die Staubbelastung geeignet ist.

WARNUNG: Einige Stäube, die durch Maschinenschleifen, Sägen, Schleifen, Bohren oder andere Bautätigkeiten entstehen, enthalten Chemikalien, die dafür bekannt sind, Krebs, Fehlgeburten oder andere reproduktive Schäden zu verursachen. Diese Chemikalien sind zum Beispiel:

DEUTScH

• Blei aus auf Blei basierenden Farben,
• Kristalline Kieselerde von Ziegelsteinen und Zement oder anderem Mauerwerk, und
• Arsen oder Chrom von chemisch behandeltem Bauholz.

Ihr Risiko in Bezug auf diese Stoffe variiert und hängt davon ab, wie oft Sie diese Art von Arbeit machen. Um die Belastung durch diese Chemikalien zu minimieren, sollten Sie: In einem gut belüfteten Bereich arbeiten und genehmigte Schutzousrüstung verwenden. So zum Beispiel Staubschutzmasken, die speziell für das Ausfiltern von mikroskopischen Partikeln konstruiert wurden.

- Vermeiden Sie längeren Kontakt mit Staub vom Motorschleifen, Sägen, Schleifen, Bohren und anderen Bautätigkeiten. Tragen Sie Schutzkleidung und waschen Sie betroffene Stellen mit Seife und Wasser. Wenn Staub in den Mund oder die Augen gelangt oder auf der Haut bleibt, können schädliche Chemikalien absorbiert werden.

Restrisiken

Folgende Risiken sind mit der Verwendung von Sägen untrennbar verbunden:

• Verletzungen durch Berühren rotierender Teile
Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Das sind:
- Schwerhörigkeit.
- Verletzungsgefahr am nicht abgedeckten Bereich des rotierenden Sägeblatts.
- Verletzungsgefahr beim Wechseln des Sögeblotts.
- Quetschen der Finger beim Öffnen der Schutzabdeckungen.
- Gesundheitsgefährdung durch Einatmen von Staub, der beim Sägen von Holz entsteht, insbesondere Eiche, Buche und MDF.

Die folgenden Faktoren erhöhen das Risiko von Atemproblemen:

- Keine Absaugvorrichtung beim Sögen von Holz angebracht.

- Unzureichende Staubabsaugung durch nicht gereinigte Absaugfilter.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An DEWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienung konzipiert.

Elektrische Sicherheit

Diese Maschine wurde für verschiedene Spannungen konzipiert: Akku-Versorgung 2x 54V und AC-Versorgung 230V. Überprüfen Sie immer, dass die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Überprüfen Sie auch, dass die Spannung der netzbetriebenen Stromversorgung und des Ladegeräts der Ihres Stromnetzes entspricht.

Ihr DEWALT Werkzeug, das Ladegerät und die netzbetriebene Stromversorgung sind gemäß EN62841 und EN60335 doppelt isoliert. Sie müssen deshalb nicht geerdet werden.

Wenn das Netzkabel beschädigt ist, darf es nur von DrWALToder einer autorisierten Kundendienststelle ausgetauscht werden.

JUNG: Wir empfehlen die Verwendung einer Fehlerstromschutzeinrichtung mit Nennfehlerstrom von maximal 30mA.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwenden von Ladegerät oder netzbetriebener Stromversorgung mit einem Verlängerungskabel

Ein Verlängerungskabel sollte nur wenn unbedingt nötig verwendet werden. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegeräts oder der netzbetriebenen Stromversorgung geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm ^2 ; die Höchstlänge beträgt 30 m. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Reinigung der netzbetriebenen Stromversorgung DCB500

Die DEWALT Netzbetriebene Stromversorgung ist dazu vorgesehen, DEWALT 2x 54 V FLEXVOLT ^™ .

Akkuwerkzeuge mit Strom zu versorgen. Setzen Sie die netzbetriebene Stromversorgung in Ihr Gerät ein (siehe

Anbringen und Entfernen der netzbetriebenen

Stromversorgung und Abbildung D) und stecken Sie den Stecker der netzbetriebenen Stromversorgung in eine Steckdose. Die netzbetriebene Stromversorgung

dient als Stromquelle für das Werkzeug. Ihre DEWALT Netzbetriebene Stromversorgung darf nur mit einer Standardsteckdose mit 230 V betrieben werden.

Die netzbetriebene Stromversorgung ist für den Einsatz mit doppelt isolierten 2x 54V-Wechselstromwerkzeugen geeignet. Die EU-Version des DCB500 besitzt keinen Schutzkontakt.

Ihre DEWALTNetzbetriebene Stromversorgung darf nur mit einer Stromquelle betrieben werden, deren Spannung derjenigen auf dem Typenschild der DCB500 entspricht, und nicht mit Gleichstromquellen. Bitte überprüfen Sie, ob die Stromstärke des Geräts kleiner oder gleich der Stromstärke des Netzteils ist.

Zusätzliche spezifische Benutzungshinweise

Die netzbetriebene Stromversorgung kann während der Verwendung warm werden. Dies ist ein normaler Umstand und weist nicht auf ein Problem hin.

WicHTIG: Die Stromversorgung kann nicht vom Anwender gewartet werden. Es gibt keine vom Benutzer zu wartenden Teile im Inneren der Stromversorgung.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

- Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Wornhinweise auf dem Ladegerät und dem Akku.

JUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Ann einen elektrischen Schlag zur Folge haben.

ICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten kus von DEWALTverwendet werden. Andere Alkutypen können bersten undungen und Sachschäden verursachen.

ICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeug spielen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegeräies immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

- Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.

- Diese Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

- Setzen Sie das Ladegerät weder Regen noch Schnee aus.

- Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.

- Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

- Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

- Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine welche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.

- Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglich auszuwechseln.

- Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.

- Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.

- Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.

- Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.

- Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.

- Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.
2. Legen Sie das Akkupack 21 in das Ladgerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.
3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den Akku-Löseknopf 31 am Akkupack.

HInWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand der Akkus.

Anzeigen am Ladegerät Wird geladen Vollständig aufgeladen Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf. Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

Elektronischen Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4 mm lang sind und einen Schraubenkopfdurchmesser von 7-9 mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5 mm der Schraube frei liegen. Richten Sie die Schlitzte auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Gerät vor der Reinigung von die Neckdose. Schmutz und Teil können mit einem Tuch oder einer weichen, nichtmetallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungstlösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Touchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akkus

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, In denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.
• Laden Sie die Akkus nur in Ladegeräten von DEWALTauf.
• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.
• Lagern und verwenden Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur unter 4 °C fallen kann (zum Beispiel Schuppen oder Metallgebäude im Winter), oder an denen sie 40 °C erreichen oder überschreiten kann (zum Beispiel Schuppen oder Metallgebäude im Sommer).
• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.
• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.
• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Familien oder einer Flamme ausgesetzt ist.

WARNUNG: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Und das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht guetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöcheri wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienstsielle zurückgebracht werden.

WERNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, aus metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubiaden, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine sonstige Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNING: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Bauterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Bauterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann.

HINWEIS: Lithium-Ionen-Akkus sollten nicht in aufgegebenem Reisegepäck transportiert werden.

DeWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines DEWALT-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium-Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DEWALTden alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Transport des FLEXVOLT™-Akkus

Der DEWALT FLEXVOLT ^™ -Akku hat zwei Betriebsarten: Anwendung und Transport

Anwendungsmodus: Wenn der FLEXVOLT ^™ -Akku unabhängig steht oder sich in einem D=WALT18 V-Produkt befindet, funktioniert er als 18 V-Akku. Wenn sich der FLEXVOLT ^® -Akku in einem 54 V oder 108 V-Produkt (zwei 54 V-Akkus) befindet, funktioniert er als 54 V-Akku.

Transportmodus: Wenn die Abdeckkappe am FLEXVOLT™-Akku angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versand auf.

Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können.

Zum Beispiel kann für den Transport Wh-Wert 3 x 36 Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung Wh-Wert kann 108 Wh sein (d.h. 1 Akku).

Anwendungsbeispiele für use- und transport-kennzeichnungen

Use: 108 Wh

Transport: 3x36 Wh

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

DEUTSCH

HInWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technischen Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4 °C und 40 °C aufladen.

Nur in Innenräumen verwenden.

Akkuumweltgerecht entsorgen.

LadenSie DeWALT-Akkus nur mit den dazu bestimmten DeWALT-Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DeWALT-Akkus mit einem DeWALT-Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen.

Den Akku nicht verbrennen.

VERWENDUNG (ohne Transportkappe). Beispiel: Der Wh-Wert lautet 108 Wh (1 Akku mit 108 Wh).

TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3 Akkus mit 36 Wh).

Akkutyp

Für das Modell DHS780 wird ein 54-Volt-Akku eingesetzt.

Diese Akkus können verwendet werden: DCB546, DCB547, DCB548. Weitere Angaben sind den Technischen Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1 DHS780 Gehrungssäge

1 Sägeblatt

Im Beutel:

1 Sägeblattschlüssel

1 Schraubstock

1 Staubsack

2 Basisverlängerungsgriffe und Montagezubehör

1 Betriebsanleitung

Optionales Zubehörn

1 DCB500 D-WALTNetzbetriebene Stromversorgung

2 54V-Akkus

↑ Dual-Port-Ladegerät

- Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein können.

- Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Halten Sie Ihre Hände nicht in die Nähe des Sägeblatts.

Halten Sie die Hände immer 100 mm von jeder Sägeblattseite entfernt.

Gefährliche optische Strahlung.

Tragpunkt.

Lage des Datumscodes (Abb. D)

Der Datumscode 30, der auch das Herstellungsjahr enthält, ist in das Gehäuse geprägt. Beispiel:

2019 XX XX

Herstelljahr

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder dessen Teilen von Dies könnte zu Schäden oder Verletzungen führen.

1 Untere Schutzvorrichtung

2 Bediengriff

3 Transportgriff

4 Auslöseschalter

5 Schalterarretierung des Auslösers

6 Bankbefestigungsbohrungen

7 Gehrungsverriegelungsgriff

8 Gehrungsfreigabeknopf

9 Hebel zum Umgehen der Gehrungssperre

10 Schlitzplatte

11 Gehrungsskalaanzeige

12 Gehrungsskala

13 Schrauben der Gehrungsskala

14 Basisverlängerung

15 Anschlag

16 Neigungsskala

17 Anschrägwinkelskalaanzeige

18 Arretierstift

19 Verriegelungshebel gegen Verschieben

20 XPS™-Ein-/Aus-Schalter

21 Akkus

22 Schienen

23 Schienenverriegelungsknopf

24 Schieneneinstellschraube

25 Staubabsauganschluss

26 Innensechskantschlüssel

27 Neigungsverriegelungsknopf

28 Klemmloch

29 Knopf zum Umgehen des Neigungsanschlags

30 Datumscode (Abb. D)

31 Akku-Löseknöpfe

32 Flügelmutter

33 Tiefeneinstellschraube

34 Fräsanschlag

35 Anschlageinstellknopf

36 Loch für Vorrängeschloss

37 Anschlag-Kordel

Verwendungszweck

Die Dr-WALTDHS780 Kapp- und Gehrungssäge wurde zum professionellen Schreiden von Holz, Holzprodukten und Kunststoff entwickelt. Bei Verwendung der entsprechenden Sägeblätter ist auch das Sägen von Aluminium möglich. Sie führt die Sägearbeiten für Querschnitte, Schrägschnitte und Gehrungsschnitte einfach, genau und sicher durch.

Das Gerät ist für die Verwendung mit einem nominalen Sägeblattdurchmesser von 305 mm mit Hartmetallschreide vorgesehen.

nIcHT VERWEnDEn in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Diese Gehrungssäge ist ein Elektrowerkzeug für den professionellen Gebrauch. LASSEn SIE nlcHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

JUNG! Verwenden Sie Werkzeuge nur entsprechend ihres vorgesehenen Zwecks.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sachens Werkzeug aus und entfernen Sie Akkus oder Netzteil, bevor Sie da

Gerät transportieren, Einstellungen vornehmen, es reinigen, reparieren oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

UNG: Verwenden Sie ausschließlich Akkus, netzbetriebene Stromversorgungen degeräte von DEWALI.

Auspacken (Abb. A, G)

1. Öffnen Sie den Kasten und heben Sie die Säge am Transportgriff 3 heraus, siehe Abbildung G.
2. Setzen Sie die Säge auf eine glatte, ebene Oberfläche.
3. Lösen Sie den Schienenverriegelungsknopf 23 und drücken Sie den Sägekopf zurück, um ihn der hinteren Position zu verriegeln.
4. Drücken Sie den Bedienungsgriff 2 leicht nach unten, und ziehen Sie den Arretierstift 18 heraus.

Lösen Sie vorsichtig den Druck nach unten und halten Sie den Bedienungsgriff, so dass er ganz nach oben kommen kann.

Montage auf der Werkbank (Abb. A, GG)

Alle vier Füße sind mit Löchern 6 versehen, die eine leichte Befestigung an der Werkbank ermöglichen. Es sind Löcher in zwei verschiedenen Größen vorhanden, so dass unterschiedliche Schrauben- oder Bolzengrößen verwendet werden können. Verwenden Sie eines der beiden Löcher; es ist nicht nötig, beide Löcher zu verwenden.

Befestigen Sie die Säge immer auf einer stabilen Oberfläche, damit sie sich nicht bewegen kann. Um die Mobilität Ihrer Säge zu verbessern, können Sie sie an einer mindestens 12,7 mm Sperrholzplatte befestigen. Sie können die Platte nun leicht an der Werkbank festklemmen und wieder abnehmen, um sie anderenorts zu befestigen.

HINWEIS: Wenn Sie Ihre Säge an einer Sperrholzplatte befestigen, sollten Sie sicherstellen, dass die Befestigungsschrauben oder -bolzen nicht aus dem Plattenboden herausragen. Die Sperrholzplatte muss mit der Auflageplatte der Werkbank bündig liegen. Bei Befestigung der Säge auf Arbeitsflächen ist immer dafür zu sorgen, dass sie nur an den Spannstellen, wo sich die Befestigungslächer befinden, festgespannt wird. Ein Festspannen der Säge an einer anderen Stelle stört den ordnungsgemäßen Betrieb.

VORSICHT: Um ein Blockieren der Maschine und Ungenauigkeiten beim Arbeiten zu vanden, sollte das Werkzeug auf einer ebenen Fläche montiert werden. Wenn die Säge auf der Fläche kippelt, legen Sie eine dünne Unterlage unter einen der Sägefüße, bis die Säge fest auf der Montagelfläche steht.

Montage der Basisverlängerungen (Abb. II)

WARNUNG: Basisverlängerungen müssen vor der Verwendung der Säge an Leitungen Seiten der Sägebasis montiert werden.

WARNUNG: Stellen Sie sicher, dass die Basisverlängerungen mithilfe der Ainsageschlitze so ausgerichtet sind, dass sie auf Höhe der Sägebasis liegen.

1. Suchen Sie die Löcher über den Griffmulden an der Seite der Basis.
2. Befestigen Sie die Schraube 65 mit einem Inbusschlüssel durch die Unterlegscheibe 66 und die Basisverlängerung 14 in den Löchern an der Basis.
3. Stellen Sie sicher, dass die Verlängerung sicher ist, indem Sie daran ziehen; dabei darf sie sich nicht bewegen.
4. Wiederholen Sie Schritte 1 bis 3 auf der anderen Seite.

HINWEIS: Stellen Sie sicher, dass die Verlängerungen auf Höhe der Arbeitsfläche liegen, damit das Werkstück gleichmäßig darauf ruhen kann. Zwischen einem geraden Werkstück und den Basisverlängerungen sollte es keinen Abstand geben.

Einsetzen und Entfernen von Akkus aus dem Werkzeug (Abb. C1)

HINWEIS: Um beste Ergebnisse zu erzielen, sollten Akkus vollständig aufgeladen werden.

Um die Akkus 21 in das Werkzeug einzusetzen, richten Sie die Akkus an den Schienen an der Seite des Motorgehäuses aus und schieben Sie sie hinein, bis sie fest im Werkzeug sitzen und sich nicht lösen können. Setzen Sie den Staubschutz 40 in die Buchse der netzbetriebenen Stromversorgung 38 zwischen den Batterien ein.

HINWEIS: Lassen Sie den Staubschutz immer angebracht, wenn die netzbetriebene Stromversorgung nicht benutzt wird.

Um die Akkus aus dem Werkzeug zu entnehmen, drücken Sie den Akku-Löseknopf 31 und ziehen die Akkus kräftig heraus. Stecken Sie sie wie im Abschnitt „Ladegerät“ dieser Betriebsanleitung beschrieben in das Ladegerät.

Akku-Ladestandsanzeige (Abb. C2)

Einige DEWALT/Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

HINWEIS: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Anbringen und Entfernen der netzbetriebenen Stromversorgung am bzw. vom Werkzeug (Abb. D–F)

Bevor Sie die netzbetriebene Stromversorgung in Ihr Gerät einsetzen, entfernen Sie das Endstück des Staubschutzes 40 aus der Buchse der netzbetriebenen Stromversorgung 38. Ziehen Sie den Staubschutz von der Buchse der netzbetriebenen Stromversorgung weg, damit sie das Einsetzen der netzbetriebenen Stromversorgung nicht beeinträchtigt. Überprüfen Sie die Buchse der netzbetriebenen Stromversorgung auf Verschmutzungen. Verschmutzungen in der Buchse können verhindern, dass die netzbetriebene Stromversorgung richtig sitzt. Wenn Verschmutzungen vorhanden sind, entfernen Sie diese mit schwacher Druckluft. Siehe

Reinigung der Buchse für die netzbetriebene Stromversorgung.

HINWEIS: Die netzbetriebene Stromversorgung darf bei der Verwendung mit diesem Werkzeug nur an Wechselstromquellen angeschlossen werden. Die Verwendung von Gleichstromquellen kann zu Schöden am Werkzeug führen.

So setzen Sie die netzbetriebene Stromversorgung in Ihr Gerät ein:

1. Ziehen Sie den Stecker der netzbetriebenen Stromversorgung aus der Steckdose, richten Sie den Netzanschluss an der Buchse für die netzbetriebene Stromversorgung des Werkzeugs 38 aus und lassen Sie sie einrasten.
2. Stellen Sie sicher, dass sie vollständig im Werkzeug sitzt und sich nicht lösen kann.
3. Bringen Sie den Staubschutz 40 am Staubschutzhalter (41, Abb. E) in der netzbetriebenen Stromversorgung an.

4. Sichern Sie den Kabelclip 42 im Kabelhalteclip des Werkzeugs (43, Abb. F). Drücken Sie den Clip fest in den Halter.

5. Wenn das Werkzeug ausgeschaltet ist, stecken Sie die netzbetriebene Stromversorgung in eine 230 V-Steckdose. Die netzbetriebene Stromversorgung darf mit keiner anderen Spannung verwendet werden.

6. Verwenden Sie das Werkzeug entsprechend seiner Anleitung und stellen Sie sicher, dass das Kabel so verlegt wird, dass nicht darauf getreten bzw. darüber gestolpert oder es anderweitig beschädigt oder belastet wird.
7. Um die netzbetriebene Stromversorgung vom Werkzeug zu entfernen, ziehen Sie zuerst ihr Kabel aus der Steckdose, dann drücken Sie den Löseknopf 39 und ziehen die netzbetriebene Stromversorgung kräftig aus dem Werkzeug heraus. Drücken Sie das Endstück des Staubschutzes 40 fest in die Buchse der netzbetriebenen Stromversorgung 38.

Wechsel oder Montage eines neuen Sägeblatts

Entfernen des Sägeblatts (Abb. A, H–K)

WARNUNG: Um die Verletzungsgefahr zu verringern, tragen Sie beim Hantieren mit dem Schutzatt Schutzhandschuhe.

WERNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sächs Werkzeug aus und entfernen Sie Akkus oder Netzteil, bevor Sie das Gerät transportieren, Einstellungen vornehmen, es reinigen, reparieren oder Anbaugeräte oder Zubehör anbringen oder entfernen. Stellen Sie sicher, dass sich der Auslöseschalter in der OTT-Position befindet. Ungewolltes Anlaufen kann Verletzungen verursachen.

• Drücken Sie niemals den Spindelarretierungsknopf herunter, wenn das Sägeblatt unter Strom steht oder am Auslaufen ist.
• Schneiden Sie mit dieser Kapp- und Gehrungssäge kein Leichtmetall und Eisenmetall (eisen- oder stahlhaltig) oder Mauerwerks- oder Zementfasererzeugnisse.

1. Trennen Sie die Säge von der Stromversorgung oder entfernen Sie die Akkus.
2. Heben Sie den Arm in die obere Position und die untere Schutzvorrichtung 1 so weit wie möglich an.
3. Drücken Sie den Spindelarretierungsknopf 49 und drehen Sie das Sägeblatt vorsichtig von Hand, bis die Arretierung einrastet.
4. Halten Sie den Knopf gedrückt und lösen Sie mit der anderen Hand und dem mitgelieferten Schlüssel 26 die Sägeblattschraube 44: (Im Uhrzeigersinn drehen, Linksgewinde.)
5. Sägeblattschraube 44, äußere Unterlegscheibe der Schraubklemme 45, Adapter 46 und Sägeblatt 47 entfernen. Die innere Unterlegscheibe der Schraubklemme 48 kann auf der Soindel bleiben.

HINWEIS: Für Sägeblätter mit einer Öffnung von 15,88 mm wird der 25.4 mm Sägeblattadapter nicht verwendet.

1. Trennen Sie die Säge von der Stromversorgung oder entfernen Sie die Akkus.
2. Heben Sie den Arm in die obere Position und die untere Schutzvorrichtung 1 so weit wie möglich an.
3. Lösen Sie die vordere Schraube der Schutzvorrichtungshalterung 62, bis die Schutzvorrichtungshalterung 63 weit genug angehoben werden kann, um auf die Sägeblattschraube 44 zuzugreifen, aber entfernen Sie diese nicht. Die untere Schutzvorrichtung wird aufgrund der Schraubenposition an der Schutzvorrichtungshalterung angehoben bleiben.
4. Drücken Sie den Spindelarretierungsknopf 49 und drehen Sie das Sägeblatt vorsichtig von Hand, bis die Arretierung einrastet.
5. Halten Sie den Knopf gedrückt und lösen Sie mit der anderen Hand und dem mitgelieferten Schlüssel 26 die Sägeblattschraube 44. (Im Uhrzeigersinn drehen, Linksgewinde.)
6. Sägeblattschraube 44, äußere Unterlegscheibe der Schraubklemme 45, Adapter 46 und Sägeblatt 47 entfernen. Die innere Unterlegscheibe der Schraubklemme 48 kann auf der Spindel bleiben.

HINWEIS: Für Sägeblätter mit einer Öffnung von 15,88 mm wird der 25.4 mm Sägeblattadapter nicht verwendet.

Einbau eines Sägeblatts (Abb. A, H–K)

1. Trennen Sie die Sage von der Stromversorgung oder entfernen Sie die Akkus.
2. Setzen Sie bei gehobenem Arm und offen gehaltener unterer Schutzvorrichtung das Sägeblatt auf die Spindel, und setzen Sie es auf die innere Sägeblattklemme, wobei die Zähne am unteren Blattrand in Richtung der Rückseite der Säge zeigen.
3. Befestigen Sie die Unterlegscheibe der äußeren Schraubklemme auf der Spindel.
4. Montieren Sie die Sägeblattschraube und, während Sie die Spindelarretierung betätigen, ziehen Sie die Schraube mit dem mitgelieferten Schlüssel fest (gegen den Uhrzeigersinn drehen, Linksgewinde).
5. NUR DSH780-XE, Abb. I: Bringen Sie die Schutzvorrichtungshalterung wieder in deren ursprüngliche Position und ziehen Sie die Schraube der Schutzvorrichtungshalterung fest, um die Halterung zu arretieren.

WARNUNG: Die Schutzvorrichtungshaltung muss in ihre ursprüngliche Position zuschgebracht und deren Schraube muss fest gezogen werden, bevor die Säge aktiviert wird. Bei einer Nichtbeachtung berührt das rotierende Sägeblatt möglicherweise die Schutzvorrichtung. Dies kann eine Beschädigung der Säge sowie ernsthafte Verletzungen zur Folge haben.

WARNUNG! Das Sägeblatt darf nur auf die beschriebene Art und Weise ausgetauscht werden. Verwenden Sie nur Sägeblätter gemäß den Technische Daten; Kat.-Nr.: DT4260 wird empfohlen.

Transport der Säge (Abb. A)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, arretieren Sie vor allem Transportieren der Säge IMMER den Schienenverriegelungsknopf, den

Gehrungsverriegelungsgriff, den Gehrungsverriegelungsgriff, den Arretierstift und die Anschlageinstellknöpfe. I leben oder transportieren Sie das Werkzeug nicht, indem Sie es an den Schutzvorrichtungen festhalten.

Für den Transport der Gehrungssäge ist oben am Sägearm ein Transportgriff 3 vorhanden.

- Senken Sie zum Transportieren der Säge den Kopf und drücken Sie den Arretierstift 18 herein.

- Verriegeln Sie den Schienenverriegelungsknopf mit dem Sägekopf in der vorderen Position, verriegeln Sie den Gehrungsarm im ganz linken Gehrungswinkel, schieben Sie den Anschlag 15 vollständig herein und verriegeln Sie den Neigungswerriegelungsknopf 27 mit dem Sägekopf in vertikaler Position, damit das Werkzeug so kompakt wie möglich wird.

- Verwenden Sie immer den Transportgriff 3 oder die Griffmulden 14.

Merkmale und Steuerelemente

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Steußs Werkzeug aus und entfernen Sie Akkus oder Netzteil, bevor Sie das Gerät transportieren, Einstellungen vornehmen, es reinigen, reparieren oder Anbaugeräte oder Zubehör anbringen oder entfernen. Stellen Sie sicher, dass sich der Auslöseschalter in der OFF-Position befindet. Ungewolites Anlaufen kann Verletzungen verursochen.

Gehrungssteuerung (Abb. L)

Mit dem Gehrungsverriegelungsgriff 7 und dem Gehrungsfreigabeknopf 8 können Sie die Säge auf Winkel von 60° nach rechts und 50° nach links gehren. Heben Sie zum Gehren der Säge den Gehrungsfreigabeknopf an, drücken Sie den Gehrungsfreigabeknopf und stellen Sie den gewünschten Gehrungswinkel auf der Gehrungsskala 12 ein. Drücken Sie den Gehrungsferriegelungsgriff nach unten, um den Gehrungswinkel zu verriegeln.

Neigungswinkel-Arretierungsknopf (Abb. A)

Mit der Neigungsverriegelung kann die Säge um 49 ^a nach links oder rechts geneigt werden. Drehen Sie zum Einstellen der Neigung den Knopf 27 gegen den Uhrzeigersinn. Der Sägekapf lässt sich einfach nach links oder rechts neigen, wenn der Umgehungsknopf für die 0 ^a -Neigung herausgezogen wird. Drehen Sie den Neigungsverriegelungsknopf zum Festziehen im Uhrzeigersinn.

Umgehen der Neigung bei 0° (Abb. A)

Die Neigungsumgehung 29 ermöglicht es, die Säge nach rechts über die 0°-Markierung zu neigen.

Wenn sie aktiviert wurde, stoppt die Säge automatisch bei 0° wenn Sie von links kommt. Um die Bewegung nach rechts über 0° dauerhaft zu ermöglichen, ziehen Sie den Neigungsverriegelungsknopf 27 heraus. Wird der Knopf gelöst, wird die Umgebung wieder aktiviert. Der Neigungsverriegelungsknopf kann durch Drehen um 180° arretiert werden.

Beim Erreichen von 0° arretiert der Umgehungsknopf. Um die Umgehung zu aktivieren, kippen Sie die Säge etwas nach links.

Neigungsanschlagumgehung bei 45° (Abb. M)

Es gibt zwei Hebel zur Umgehung des Neigungsanschlags, einen auf jeder Seite der Säge. Zum Neigen der Säge, nach links oder rechts, vorbei an 45°, schieben Sie den Hebel zum Umgehen der Neigung bei 45° 53 nach hinten. In der hinteren Position kann die Säge über diese Anschläge hinweg geneigt werden. Wenn die 45° Anschläge erforderlich sind, ziehen Sie den Hebel zum Umgehen der Neigung bei 45° nach vorne.

Sperrklinken für die Abschlussleistenneigung (Abb. M)

HINWEIS: Für Schnitte für Abschlussleisten können mit Hilfe von harten Anschlägen schnelle und genaue Einstellungen bei 30° und 33,9° vorgenommen werden.

Beim Schneiden von Abschlussleisten kann Ihre Säge einen genauen und schnellen Anschlag festlegen, links oder rechts (siehe Anweisungen zum Schneiden von Zierleisten und

Verwendung der Verbundfunktionen).

Die Sperrklinke für die Abschlussleistenneigung bei 30° 55 kann so gedreht werden, dass sie die Einstellschraube 52 der Leiste berührt.

Um die Sperrklinke für die Abschlussleistenneigung bei 30° umzudrehen, entfernen Sie die Halteschraube 57, die Sperrklinke bei 22,5° 54 und die Sperrklinke für die Abschlussleistenneigung bei 30° 55. Drehen Sie die Abschlussleistenneigung bei 30° 55 so, dass die Beschriftung 33,9° nach oben zeigt. Bringen Sie die Halteschraube 57 wieder an, um die Sperrklinke bei 22,5° und die Sperrklinke für die Zierleistenneigung bei 33,9° zu befestigen. Die Genauigkeitseinstellung wird davon nicht betroffen.

Sperrklinken bei 22,5° (Abb. M)

Ihre Säge kann schnell und genau auf Neigungen von 22,5° eingestellt werden, nach links oder rechts. Die Sperrklinke bei 22,5° 54 kann so gedreht werden, dass sie die Einstellschraube der Krone 52 berührt.

Schienenverriegelungsknopf (Abb. A)

Mit dem Schienenverriegelungsknopf 23 können Sie den Sägekopf fest verriegeln, damit er sich nicht auf den Schienen 22 verschiebt. Dies ist für bestimmte Schnitte oder beim Transport der Säge notwendig.

Fräsanschlag (Abb. A)

Mit dem Fräsanschlag 34 kann die Schnitttiefe des Sägeblatts beschränkt werden. Der Anschlag ist nützlich bei Anwendungen wie Einstechen und großen senkrechten Schnitten. Drehen Sie den Fräsanschlag nach vorne und stellen Sie die Tiefeneinstellschraube 33 auf die gewünschte Schnitttiefe ein. Zur Sicherung der Einstellung ziehen Sie die Flügelmutter 32 fest. Drehen des Fräsanschlags auf der Rückseite der Säge umgeht die Fräsanschlagsfunktion. Wenn die Tiefeneinstellschraube zu fest ist, um sie von Hand zu lösen, kann der vorgesehene Schlüssel 26 verwendet werden, um die Schraube zu lockern.

Arretierstift (Abb. A)

WARNUNG: Der Arretierstift darf nur beim Transportieren und Aufbewahren der Säge eingesetzt werden. Verwenden Sie den Arretierstift NIEMALS bei Schneidevorgängen.

Zum Sperren des Sägekopfes in der unteren Position schieben Sie den Sägekopf nach unten, drücken den Arretierstift 18 herein und lassen den Sägekopf los. Dadurch wird der Sägekopf sicher nach unten gehalten, um die Säge zu transportieren. Zum Lösen drücken Sie den Sägekopf nach unten und ziehen den Stift heraus.

Einstellen

Ihre Gehrungssäge wurde werksseitig genau eingestellt. Sollte wegen des Transports oder aus irgendeinem anderen Grund eine erneute Einstellung erforderlich sein, gehen Sie folgendermaßen vor, um Ihre Säge einzustellen. Die Einstellungen sollten dann zuverlässig bestehen bleiben.

Einstellung der Gehrungsskala (Abb. L, P)

1. Entriegeln Sie Gehrungsverriegelungsgriff 7 und schwenken Sie den Gehrungsarm, bis der Gehrungsfreigabeknopf 8 an der Gehrungsposition 0° einrastet. Verriegeln Sie nicht den Gehrungsverriegelungsgriff.
2. Legen Sie ein Winkelmaß an den Anschlag und das Sägeblatt, wie in Abbildung P gezeigt. (Berühren Sie nicht die Spitzen der Sägeblattzähne mit dem Winkelmaß. Dies kann zu ungenauen Messungen führen.)
3. Wenn das Sägeblatt nicht genau senkrecht auf dem Anschlag sitzt, lösen Sie die vier Schrauben 13, die die Gehrungsskala 12 halten, und bewegen Sie den Gehrungsverriegelungsgriff und die Skala nach links oder rechts, bis das Sägeblatt senkrecht so auf dem Anschlag sitzt, wie es mit dem Winkelmaß gemessen wurde.
4. Ziehen Sie die vier Schrauben wieder an. Achten Sie dabei nicht auf die Angaben auf dem Gehrungszeiger 11.

Einstellung des Gehrungszeigers (Abb. L)

1. Lösen Sie den Gehrungsverriegelungsgriff 7, um den Gehrungsarm in die Nullstellung zu bringen.
2. Lassen Sie bei gelöstem Gehrungsverriegelungsgriff den Gehrungsriegel einrasten, während Sie den Gehrungsarm auf Null drehen.
3. Beobachten Sie den Gehrungszeiger 11 und die Gehrungsskala 12, die in Abbildung L gezeigt werden. Wenn der Zeiger nicht genau auf Null zeigt, lösen Sie die Schraube des Gehrungszeigers 50, die den Zeiger an seiner Position hält, stellen Sie den Zeiger neu ein und ziehen Sei die Schraube an.

Neigung rechtwinklig zum Tisch einstellen (Abb. A, M, O)

1. Zum Ausrichten des Winkelmaßes auf den Tisch, verriegeln Sie den Arm mit dem Arretierstift 18 in der unteren Position.
2. Setzen Sie ein Winkelmaß gegen das Sägeblatt, stellen Sie dabei sicher, dass das Winkelmaß nicht auf einem Zahn sitzt (Abb. O).
3. Lösen Sie den Neigungsverriegelungsknopf 27 und stellen Sie sicher, dass der Arm fest gegen den 0° Neigungsanschlag sitzt.
4. Drehen Sie die 0° Neigungseinstellschraube (58 Abb. M) mit dem 6 mm Sägeblattschlüssel 26 so weit, dass das Sägeblatt eine 0° Neigung zum Tisch hat.

Einstellung des Neigungszeigers (Abb. M)

Wenn die Neigungszeiger 17 nicht auf null stehen, lösen Sie jede Schraube 51, die den jeweiligen Neigungszeger an seiner Position hält und verstellen Sie diesen wie erforderlich. Stellen Sie sicher, dass die 0° Neigung korrekt ist und die Neigungszeiger eingestellt sind, bevor andere Neigungswinkelschrauben angepasst werden.

Einstellung des Neigungsanschlag 45° rechts und links (Abb. A, M)

So stellen Sie den rechten 45° Neigungsanschlag ein:

1. Lösen Sie den Neigungsverriegelungsknopf 27 und ziehen Sie den Knopf zum Umgehen des Neigungsanschlags 29 heraus, um den 0° Neigungsanschlag zu umgehen.
2. Wenn der Neigungszeiger 17 nicht genau 45° anzeigt, wenn die Säge ganz rechts sieht und die 45° Neigungseinstellschraube 56 den Hebel zum Umgehen der Neigung bei 45° berührt, drehen Sie die 45° Neigungseinstellschraube 56 mit dem 6 mm Sägeblattschlüssel 26 (im Lieferumfang einiger Geräte enthalten) so weit, bis der Neigungszeiger 45° anzeigt. Stellen Sie sicher, dass der Hebel zum Umgehen der Neigung bei 45° 53 mit der 45° Neigungseinstellschraube 56 Kontakt hat.

So stellen Sie den linken 45° Nelgungsanschlag ein:

1. Lösen Sie den Neigungsverriegelungsknopf 27 und kippen Sie den Kopf nach links.
2. Wenn der Neigungszeiger 17, nicht genau 45° anzeigt, drehen Sie die rechte 45° Neigungseinstellschraube 56, bis der Neigungszeiger 45° anzeigt.

Einstellen des Neigungsanschlags auf 22,5° (oder 30°) (Abb. A, M)

HINWEIS: Stellen Sie den Neigungswinkel erst ein, nachdem Sie den 0° Neigungswinkel und den Neigungszeiger angepasst haben.

Zum Einstellen des linken 22,5° Neigungswinkels drehen Sie die linke 22,5°

Neigungssperrklinke 54 um. Lösen Sie den Neigungsverriegelungskopf 27 und kippen Sie den Kopf ganz nach links. Wenn der Neigungszeiger 17 nicht genau 22,5° zeigt, drehen Sie die Einstellschraube der Leiste 52, die die Sperrklinke berührt, mit einem 10 mm Schlüssel (nicht mitgeliefert), bis der Neigungszeiger 22,5° anzeigt.

Zum Einstellen des rechten 22,5° Neigungswinkels drehen Sie die rechten 22,5°

Neigungssperrklinke 54 um. Lösen Sie den Gehrungsverriegelungsknopf 27 und ziehen Sie den Knopf zum Umgehen des Gehrungsanschlags 29 heraus, um den 0° Neigungsanschlag zu umgehen. Wenn die Säge ganz rechts steht und der Neigungszeiger nicht genau 22,5° zeigt, drehen Sie die Einstellschraube der Leiste 52, die die Sperrklinke berührt, mit einem 10 mm Schlüssel, bis der Neigungszeiger genau 22,5° anzeigt.

Einstellung des Anschlags (Abb. A)

Der obere Teil des Anschlags kann so eingestellt werden, dass er einen Freiraum bietet, so dass die Säge links und rechts eine Neigung von vollen 49 ^a erhält.

1. Zur Einstellung der Anschläge 15, lösen Sie den Anschlageinstellknopf 35 und schieben Sie den Anschlag nach außen.
2. Führen Sie einen Probelauf mit abgeschalteter Säge durch und prüfen Sie den vorhandenen Freiraum.
3. Stellen Sie den Anschlag so nah an das Sägeblatt ein, wie es praktisch ist, um das Werkstück bestmöglich zu stützen, ohne die Auf- und Abwärtsbewegung des Arms zu stören.
4. Drehen Sie den Anschlageinstellungsknopf gut fest.
5. Wenn die Arbeiten mit der Neigung abgeschlossen sind, bringen Sie den Anschlag wieder an.

Für bestimmte Schnitte ist es besser, die Anschläge näher an das Sägeblatt heranzubringen. Lösen Sie hierzu die Anschlageinstellknöpfe 35- und schieben Sie die Anschläge näher als gewöhnlich an das Sägeblatt heran, ziehen Sie dann die Anschlageinstellknöpfe fest. Führen Sie zuerst einen Probeschnitt durch, so stellen Sie sicher, dass das Sägeblatt nicht die Anschläge berührt.

Bei bestimmten Schnitten kann es erforderlich sein, den Gleitanschlag zu entfernen. Lösen Sie dafür die Anschlageinstellknöpfe 35 und schieben Sie den Anschlag vollständig vom Grundanschlag weg. Die Anschlagkordel 37 verhindert, dass der Anschlag vollständig aus der Säge entfernt werden oder verloren gehen kann. Wenn der Schnitt abgeschlossen wurde, bringen Sie den Gleitanschlag wieder an.

HINWEIS: Die Rillen der Anschläge können durch Sägemehl verstopfen. Reinigen Sie die Führungsrillen mit einer Bürste oder mit schwacher Druckluft.

Betätigung und Sichtbarkeit der Schutzvorrichtung (Abb. A)

Die untere Schutzvorrichtung 1 an Ihrer Säge wird automatisch hochgezogen, wenn der Arm gesenkt wird; sie schwenkt wieder zurück, wenn die Säge wieder in die obere Position zurückkehrt.

Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter ausgewechselt werden und wenn der Zustand der Säge geprüft werden soll. HEBEN SIE NIEMALS DIE UNTERE SCHUTZVORRICHTUNG MIT DER HAND AN, WENN DAS SÄGEBLATT NOCH LÄUFT.

Einstellung der Schienenführung (Abb. A)

Prüfen Sie regelmäßig die Schienen 22 auf Spiel oder Freiraum. Stellen Sie sicher, dass der Schienenverriegelungsknopf 23 gelöst wurde.

Die rechte Schiene kann mit der Schieneneinstellschraube 23 eingestellt werden. Zur Reduzierung des Freiraums verwenden Sie einen 4 mm Inbusschlüssel (nicht mitgeliefert) und drehen Sie die Einstellschraube schrittweise im Uhrzelgersinn, während Sie den Sägekopf vor und zurück schieben.

Einstellung der Gehrungsverriegelung (Abb. A, Q)

Die Gehrungsverriegelungsstange 60 muss eingestellt werden, wenn der Tisch der Säge beweglich ist, wenn der Gehrungsverriegelungsgriff arretiert ist (unten) sich in einer nicht markierten Position befindet.

1. Bringen Sie den Gehrungsverriegelungsgriff 7 in die entsperrte Position (oben).
2. Lösen Sie mit einem 13 mm Maulschlüssel die Sicherungsmutter 59 an der Gehrungsverriegelungsstange.
3. Ziehen Sie die Gehrungsverriegelungsstange mit einem Schlitzschraubendreher an, indem Sie sie wie in Abbildung Q gezeigt im Uhrzeigersinn drehen. Drehen Sie die Sperrstange, bis sie fest sitzt, und drehen Sie sie dann um eine Umdrehung gegen den Uhrzeigersinn.
4. Arretieren Sie die Gehrungsverriegelung wieder in eine nicht markierte Messstelle an der Gehrungsskala – zum Beispiel, 3 ^16 – und sorgen Sie dafür, dass sich der Tisch nicht dreht.
5. Ziehen Sie die Sicherungsmutter fest.

Vor dem Betrieb

• Installieren Sie die Basisverlängerungen an beiden Seiten der Säge. Siehe Abschnitt Montage der Basisverlängerungen.
• Überprüfen Sie die Bandschutzabdeckung auf Beschädigungen und die ordnungsgemäße Funktion der unteren Schutzvorrichtung.
• Verwenden Sie immer die Schlitzplatte. Verwenden Sie die Säge nicht, wenn der Schlitz in der Schlitzplatte breiter ist als 12 mm.
• Montieren Sie das richtige Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die höchstzulässige Drehzahl der Säge darf nicht höher sein als die des Sägeblattes.
• Stellen Sie sicher, dass alle Feststellknöpfe und Hebel angezogen sind.
• Verwenden Sie persönliche Schutzausrüstung und verbinden Sie die Säge mit einer externen Staubabsaugvorrichtung.

- Obwohl diese Säge Holz und viele andere Nichteisen-Werkstoffe schneidet, bezieht sich diese Bedienungsanleitung nur auf das Schneiden von Holz. Die gleichen Richtlinien gelten auch für andere Werkstoffe. Schneiden Sie mit dieser Säge keine Eisenwerkstoffe (Eisen und Stahl), Faserzement oder Mauerwerk!

- Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.

• Sichern Sie das Werkstück.

- Üben Sie beim Schneiden keinen übermäßigen Druck auf das Sägeblatt aus. Erzwingen Sie den Arbeitsvorgang nicht.

- Lassen Sie den Motor vor Arbeitsbeginn stets auf volle Drehzahl beschleunigen.

BETRIEB

Betriebsanweisungen

WERNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Säss Werkzeug aus und entfernen Sie Akkus oder Netzteil, bevor Sie das Gerät transportieren, Einstellungen vornehmen, es reinigen, reparieren oder Anbaugeräte oder Zubehör anbringen oder entfernen. Stellen Sie sicher, dass sich der Auslöseschalter in der OFF-Position befindet. Ungewolltes Anlaufen kann Verletzungen verursachen.

Siehe Sägeblätter unter Optionales Zubehör, um das am besten geeignete Sägeblatt zu finden.

Achten Sie bei der Aufstellung Maschine auf eine ergonomische Tischhöhe und -stabilität. Der Standort der Maschine muss so gewählt werden, dass der Bediener einen guten Überblick sowie genügend Platz um die Maschine herum hat, dass er die Werkstücke ohne Einschränkung bearbeiten kann.

Stellen Sie zur Reduzierung der Auswirkungen von Vibrationen sicher, dass die Umgebungstemperatur nicht zu gering ist, dass Maschine und Zubehör gut gewartet sind und sich die Werkstückgröße für diese Maschine eignet.

Ordnungsgemäße Körper- und Handposition (Abb. R, S)

WARNUNG: Zur Reduzierung des Risikos schwerer Verletzungen muss IMMER die rechte Handstellung eingehalten werden, wie in Abbildung R gezeigt.

WERNUNG: Zur Reduzierung des Risikos schwerer Verletzungen muss das Gerät IMMER festen den Händen gehalten werden, damit jederzeit richtig reagiert werden kann.

• Halten Sie die Hände aus dem Schnittbereich fern. Halten Sie mit Ihren Händen immer einen Sicherheitsabstand zum Sägeblatt von mindestens 100 mm ein.
• Halten Sie das Werkstück beim Sägen dicht am Tisch und Anschlag. Halten Sie Ihre Hände in der Position, bis der Schalter losgelassen wurde und das Sägeblatt vollständig zum Stillstand gekommen ist.
• MACHEN SIE IMMER EINEN VERSUCH (MIT AUSGESCHALTETER SÄGE), BEVOR SIE MIT DEM EINGESCHALTETEN GERÄT ARBEITEN, SO DASS SIE DIE BAHN DES SÄGEBLÄTTS ÜBERPRÜFEN KÖNNEN. KREUZEN SIE IHRE HÄNDE NICHT, SIEHE ABB. S.
• Halten Sie beide Füße fest auf dem Boden und achten Sie darauf, das Gleichgewicht zu behalten. Folgen Sie den Bewegungen des Sägearms nach links und rechts. Stehen Sie dabei ein wenig seitlich des Sägeblattes.
• Blicken Sie durch die Schutzvorrichtungsgitter, wenn Sie einer vorgezeichneten Linie folgen.

Ein- und Ausschalten (Abb. A)

Um die Säge einzuschalten, drücken Sie den Arretierhebel 5 nach links; drücken Sie dann auf den Auslöseschalter 4. Die Säge ist in Betrieb, solange der Schalter gedrückt wird. Lassen Sie das Sägeblatt die volle Betriebsdrehzahl erreichen, bevor Sie mit den Schnitten beginnen. Zum Ausschalten der Säge lassen Sie den Schalter los. Lassen Sie das Sägeblatt zum Stillstand kommen, bevor Sie den Sägekopf anheben. Es ist nicht vorgesehen, den Schalter im eingeschalteten Zustand zu arretieren. Im Auslöseschalter ist eine Öffnung 36 vorhanden, um den Schalter mit einem Vorhängeschloss sichern zu können.

Verwendung des XPS™-LED-Arbeitsleuchtensystems (Abb. A)

HINWEIS: Die Gehrungssäge muss an eine Stromquelle angeschlossen sein.

Das XPS™ LED-Arbeitsleuchtensystem kann mit dem Taster 20 eingeschaltet werden. Die Leuchte wird sich bei Nichtverwendung der Säge innerhalb von 20 Sekunden automatisch ausschalten. Die Leuchte wird automatisch aktiviert, wenn der Hauptauslöser des Werkzeugs 4 gezogen wird.

So schnelden Sie entlang einer vorgezeichneten Linle auf einem Holzstück:

1. Schalten Sie das XPS™-System ein, zichen Sie dann den Bodienungsgriff 2 nach unten, um das Sägeblatt dicht ans Holz zu bringen. Der Schatten des Sägeblatts erscheint auf dem Holz.
2. Richten Sie die vorgezeichnete Linie an der Kante des Schattens des Sägeblatts aus. Eventuell müssen Sie den Gehrungs- oder Neigungswinkel anpassen, damit er der Linie genau entspricht.

Trennschneidarbeiten (Fig. A, T, U)

Wenn die Schiebefunktion nicht verwendet wird, stellen Sie sicher, dass der Sägekopf soweit wie möglich zurückgeschoben und der Schienenverriegelungsknopf 23: festgezogen ist. Das verhindert, dass die Säge sich auf den Schienen verschiebt, wenn das Werkstück aufgelegt wird.

Das Schneiden mehrerer Stücke wird nicht empfohlen, kann aber sicher erfolgen, wenn Sie dabei sicherstellen, dass jedes Stück fest gegen Tisch und Anschlag gedrückt wird.

DEUTSCH

Gerader vertikaler Querschnitt (Abb. A)

1. Stellen Sie den Gehrungsarm auf Null ein und verriegeln Sie ihn, und drücken Sie das Holz fest auf dem Tisch und gegen den Anschlag 15
2. Schalten Sie bei festgezogenem Schienenverriegelungsknopf 23 die Säge ein, indem Sie den Auslösceschalter 4 drücken.
3. Wenn die Säge schneller wird, senken Sie den Arm gleichmäßig und langsam ab, um das Holz zu schneiden. Lassen Sie das Sägeblatt vollständig zum Stillstand kommen, bevor Sie den Arm heben.

Querschnitte verschieben (Abb. A, T)

Wenn Sie einen Bereich größer als 51 x 150 mm (51 x 105 mm bei 45° Gehrung) schneiden, machen Sie eine außen-unten-zurück-Bewegung bei gelöstem

Schienenverriegelungsknopf 23.

1. Ziehen Sie die Säge zu sich heraus.
2. Senken Sie den Sägekopf nach unten in Richtung Werkstück ab.
3. Schieben Sie die Säge langsam zurück, um den Schnitt zu vervollständigen.
   Lassen Sie die Säge beim Herausziehen nicht die Oberseite des Werkstücks berühren. Die Säge kann auf Sie zulaufen, was zu Verletzungen oder Schäden am Werkstück führen kann.

Gehrungsquerschnitt (Abb. U)

Der Gehrungwinkel ist häufig 45° für Ecken, kann aber auf jeden Wert zwischen 50° links oder 60° rechts eingestellt werden. Verfahren Sie wie bei einem geraden vertikalen Querschnitt.

Bei einem Gehrungsschnitt an Werkstücken, die breiter als 51 x 105 mm aber kürzer sind, setzen Sie die längere Seite gegen den Anschlag.

Neigungsschnitt (Abb. A)

Neigungswinkel können von 49° rechts bis 49° links eingestellt werden und mit dem Gehrungsarm zwischen 50° links oder 60° rechts geschnitten werden. Siehe Abschnitt

Merkmale und Steuerelemente für ausführliche Anweisungen zum Neigungssystem.

1. Lösen Sie die Neigungsverriegelung 27, und bewegen Sie die Säge wie gewünscht nach links oder rechts. Der Anschlag 15 muss bewegt werden, um Freiraum zu bieten. Ziehen Sie den Anschlageinstellknopf 35 an, nachdem Sie die Anschläge in Position gebracht haben.

2. Ziehen Sie die Neigungsverriegelung gut fest.

In einigen extremen Winkeln kann es nötig sein, den rechten oder linken Anschlag zu entfernen. Siehe Anschlagelnstellung im Abschnitt Einstellungen für wichtige Informationen zum Einstellen der Anschläge für bestimmte Neigungsschnitte.

Zurn Entfernen des linken oder rechten Anschlags lösen Sie den Anschlageinstellknopf 35 einige Umdrehungen und schieben Sie den Anschlag heraus. Die Anschlagkordel 37 verhindert, dass der Anschlag vollständig aus der Säge entfernt werden oder verloren gehen kann. Wenn die Gehrungsarbeiten abgeschlossen sind, setzen Sie die Anschläge wieder ein.

Schnittqualität

Wie glatt ein Schnitt wird, hängt von mehreren Variablen ab, zum Beispiel vom geschnittenen Material, vom Sägeblatttyp, der Schärfe des Sägeblatts und der Schnitigeschwindigkeit. Wenn besonders glatte Schnitte für Präzisionsarbeiten benötigt werden, erzeugen ein scharfes (60-zahniges Hartmetall) Sägeblatt und eine langsamere, gleichmäßige Schnittgeschwindigkeit die gewünschten Ergebnisse.

WARNUNG: Stellen Sie sicher, dass das Werkstück beim Schneiden nicht verrutschen klemmen Sie dieses sicher fest. Lassen Sie das Sägeblatt vollständig zum Stillstand kommen, bevor Sie den Arm heben. Wenn am hinteren Ende des Werkstücks noch kleine Fasern oder Holzstücke herausbrechen, kleben Sie Abdeckband auf die Stelle, wo der Schnitt vorgenommen werden soll. Sägen Sie durch das Band und entfernen Sie es noch dem Sägen sorgfältig.

Nicht-Trennschneiden (Einstechen und Nutschnitte) (Abb. A)

Ihre Säge besitzt einen Fräsanschlag 34, eine Tiefeneinstellschraube 33 und eine Flügelmutter 32, um Frässchnitte zu ermöglichen. Anweisungen in den Abschnitten zu

Querschnitten, Schrägschnitten und Doppelgehrungsschnitten gelten für Schnitte, die durch die gesamte Dicke des Materials vorgenommen werden. Die Säge kann auch für Nicht-Trennschnitte genutzt werden, um Einschnitte oder Nuten in das Material zu sägen.

Fräsen (Abb. A)

Siehe Abschnitt Fräsanschlag für detaillierte Anweisungen zum Einstellen der Schnitttiefe. Um die gewünschte Schnitttiefe zu überprüfen, sollte ein Stück Abfallholz verwendet werden.

1. Halten Sie das Holzstück auf dem Tisch und gegen den Anschlag 15 fest. Richten Sie den Schnittbereich unter dem Sägeblatt aus. Bringen Sie den Sägearm vollständig nach vorne und das Sägeblatt in die untere Position. Schalten Sie die Säge ein, indem Sie die Sperrtaste 5 nach links schieben und dann den Auslöseschalter 4 hineindrücken, siehe Abbildung A. Schieben Sie den Sägearm in einer fließenden Bewegung rückwärts, um eine Nut durch das Werkstück zu sägen.
2. Lassen Sie den Auslöseschalter los, wobei der Sägearm nach unten gerichtet ist. Wenn das Sägeblatt vollständig angehalten ist, heben Sie den Sägearm an. Lassen Sie das Sägeblatt vollständig zum Stillstand kommen, bevor Sie den Arm heben.
3. Wiederholen Sie zum Erweitern der Fräsnut die Schritte 1–2, bis die gewünschte Breite erreicht ist.

Einspannen des Werkstücks

WARNUNG: Ein eingespanntes Werkstück, das vor einem Schnitt symmetrisch und war, kann danach unsymmetrisch sein. Bei unsymmetrischer Belastung kann die Säge oder alles, worauf die Säge befestigt ist, kippen, z.B. ein Tisch oder eine Werkbank.

Bei einem Schnitt, der evil. unsymmetrisch wird, muss das Werkstück korrekt abgestützt werden, stellen Sie dabei sicher, dass die Säge fest auf einer stabilen Fläche befestigt ist. Dies könnte zu Verletzungen führen.

WARNING: Der Fuß der Schraubklemme muss immer über dem Unterteil der Säge festgeklemmt werden, wenn die Schraubklemme verwendet wird. Klemmen Sie das Werkstück immer am Unterteil der Säge fest – und nirgendwo sonst am Arbeitsbereich. Stellen Sie sicher, dass der Fuß der Schraubklemme nicht am Rand des Unterteils der Säge festgeklemmt wird.

VORSICHT: Verwenden Sie immer eine Werkstückklemme, um die Kontrolie zu behalten und das Risiko von Verletzungen und Beschädigungen des Werkstücks zu reduzieren.

Verwenden Sie die Materialklemme, die mit Ihrer Säge geliefert wird. Der linke oder rechte Anschlag lässt sich seitlich verschieben, um das Einspannen zu vereinfachen. Andere Hilfen wie Federklammern oder Schraubklemmen können für bestimmte Größen und Werkstückformen geeignet sein.

Befestigung des Schraubstocks (Abb. A)

1. Setzen Sie ihn in die Öffnung 28 hinter dem Anschlag ein. Die Schraubklemme muss zur Rückseite der Gehrungssäge zeigen. Die Rille an der Schraubstockstange muss vollständig in das Unterteil eingesetzt werden. Stellen Sie sicher, dass die Rille vollständig in das Unterteil der Gehrungssäge eingesetzt ist. Wenn die Rille sichtbar ist, ist die Schraubklemme nicht sicher.
2. Drehen Sie die Schraubklemme 180° zur Vorderseite der Gehrungssäge.
3. Lösen Sie den Knopf, um die Schraubklemme nach oben oder unten einzustellen, verwenden Sie dann den Feincinstellungknopf, um die Schraubklemme am Werkstück festzuklemmen.

HINWEIS: Setzen Sie den Schraubstock auf die gegenüberliegende Seite des Unterteils, wenn Sie Neigungsschnitte vornehmen. MACHEN SIE IMMER EINEN VERSUCH (MIT AUSGESCHALTETER SÄGE), BEVOR SIE MIT DEM EINGESCHALTETEN GERÄT ARBEITEN, SO DASS SIE DIE BAHN DES SÄGEBLATTS ÜBERPRÜFEN KÖNNEN. STELLEN SIE SICHER DASS DER SCHRAUBSTOCK NICHT DEN BETRIEB DER SÄGE ODER DIE SCHUTZVORBICHTUNGEN BEHINDERT.

Stütze für lange Werkstücke

STÜTZEN SIE LANGE STÜCKE IMMER AB.

Für beste Ergebnisse verwenden Sie die Untergestelle DE7023-XJ oder DE7033-XJ, um die Tischbreite Ihrer Säge zu erhöhen. Stützen Sie lange Werkstücke mit einem geeigneten Mittel, zum Beispiel einem Sägebock, damit die Enden nicht herunterfallen.

Schneiden von Bilderrahmen, Schaukästen und anderen vierseitigen Projekten (Abb. W)

Führen sie zunächst einige einfache Schnitte an Abfallmaterial durch, um ein „Gefühl“ für die Maschine zu entwickeln. Ihre Säge ist das perfekte Werkzeug für das Gehren von Ecken wie in Abbildung W dargestellt.

Skizze 1 in Abbildung W zeigt eine Verbindung, die mit der Neigungseinstellmethode gemacht wurde. Die gezeigte Verbindung kann mit einer beliebigen Methode hergestellt werden.

- Mit der Neigungseinstellung:

Die Neigung für die beiden Bretter ist auf jeweils 45° eingestellt, was eine 90° Ecke ergibt.
- Der Gehrungsarm ist in der Nullposition verriegelt und die Neigungseinstellung bei 45°.
- Das Holz wird mit der breiten flachen Seite gegen den Tisch und der schmalen Kante gegen den Anschlag gelegt.

• Mit Gehrungseinstellung:

- Derselbe Schnitt kann durch Gehren der rechten und linken Seite mit der breiten Fläche gegen den Anschlag gemacht werden.

Schneiden von Zierleisten und anderen Rahmen (Abb. W)

Skizze 2 in Abbildung W zeigt eine Verbindung, die mit dem Gehrungsarm bei 45° gemacht wurde, um die beiden Bretter für eine 90° Ecke zu gehen. Stellen Sie für diese Art von Verbindung die Neigungseinstellung auf null und den Gehrungsarm auf 45°. Setzen Sie das Holz wieder mit der breiten flachen Seite auf den Tisch und der schmalen Kante gegen den Anschlag.

Die beiden Skizzen in Abbildung W sind nur vierseitige Objekte. Wenn sich die Anzahl der Seiten ändert, gilt dies auch für die Gehrungs- und Neigungswinkel. Das Diagramm unten zeigt die korrekten Winkel für verschiedene Formen, davon ausgehend, dass alle Seiten gleich lang sind.

ANZAIL AN SEITEN GEIBRUNGS- ODER NEIGUNGSWINKEL
4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°

Für eine Form, die nicht im Diagramm enthalten ist, verwenden Sie folgende Formel. 180° geteilt durch die Anzahl der Seiten entspricht der Gehrung (wenn das Werkstück vertikal geschnitten wird) oder der Neigungswinkel (wenn das Werkstück flach liegend geschnitten wird).

Doppelgehrungsschnitte (Abb. V, X)

Ein Doppelgehrungsschnitt ist ein Schnitt mit einem Gehrungswinkel und einem Neigungswinkel gleichzeitig. Diesen Schnitttyp verwendet man für Rahmen oder Kästen mit schrägen Seiten wie der in Abbildung V.

WARNUNG: Wenn der Schnittwinkel von Schnitt zu Schnitt variiert, überprüfen Sie, dass die Steigungsverriegelungsknopf und der Gehirungsverriegelungsgriff sicher verliegt sind. Sie müssen verniegelt werden, nachdem Änderungen an Neigung oder Gehring vorgenommen wurden.

WARNUNG: Die Säge muss auf einer Stütze befestigt werden, wenn Sie Verbundschnitte eruführen, um ein Umkippen zu verhindern. Siehe Montage auf der Werkbank und Abb. GG.

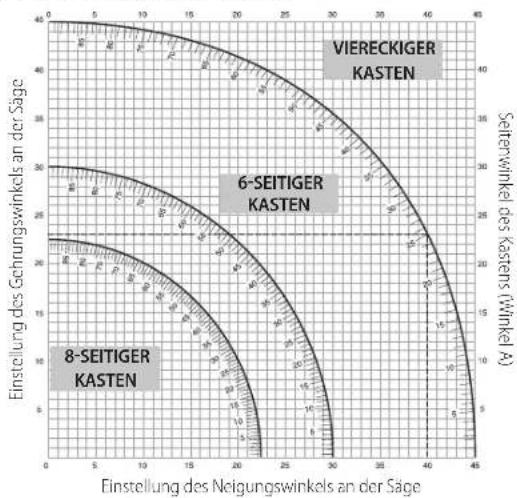

Das Diagramm unten hilft Ihnen dabei, die korrekten Neigungs- und Gehrungseinstellungen für allgemeine Verbundgehrungsschnitte zu finden.

• Wählen Sie den gewünschten Winkel A (Abo. X) Ihres Projekts und finden Sie den Winkel auf dem entsprechenden Bogen im Diagramm.
• Folgen Sie von dem Punkt der Tabelle gerade nach unten, um den korrekten Neigungswinkel zu finden, und gerade zur Seite, um den korrekten Gehrungswinkel zu finden.
• Stellen Sie Ihre Säge auf den angegebenen Winkel ein und machen Sie einige Probeschnitte. Versuchen Sie, die geschnittenen Stücke zusammenzusetzen.

Beispiel: Für einen 4-seitigen Kasten mit 26° Außenwinkel (Winkel A, Abb. X), verwenden Sie den Bogen oben rechts. Suchen Sie 26° auf der Bogenskala. Folgen Sie der horizontalen Schnittlinie an jeder Seite, um die Gehrungswinkeleinstellung an Säge (42°) zu erhalten. Folgen Sie entsprechend der vertikalen Schnittlinie nach oben oder unten, um die Neigungswinkeleinstellung an der Säge (18°) zu erhalten. Führen Sie immer Probeschnitte an einigen Beststücken durch, um die Einstellungen der Säge zu prüfen.

Schneiden von Grundformen (Abb. N, Y)

MACHEN SIE IMMER EINEN VERSUCH (MIT AUSGESCHALTETER SÄGE), BEVOR SIE SCHNITTE VORNEHMEN.

Für gerade 90° Schnitte setzen Sie das Werkstück gegen den Anschlag und halten es wie in Abbildung Y gezeigt fest. Schalten Sie die Säge ein, lassen Sie die Klinge die volle Geschwindigkeit erreichen und senken Sie den Arm gleichmäßig durch den Schnitt.

Schneiden von Grundformen von 76 mm bis 171 mm vertikal gegen den Anschlag hochgestellt

HINWEIS: Verwenden Sie den Verriegelungshebel gegen Verschieben 19, gezeigt in Abbildung N, wenn Sie Grundformen von 76 mm bis 171 mm schneiden, die vertikal gegen den Anschlag liegen.

Positionieren Sie das Werkstück wie in Abbildung Y dargestellt.

Innenkante Außenkante

Linke Seite	Gehrung links 45°Sichere linke Seite des Schnitts	Gehrung rechts 45°Sichere linke Seite des Schnitts
Rechte Seite	Gehrung rechts 45°Sichere rechte Seite des Schnitts	Gehrung links 45°Sichere rechte Seite des Schnitts

Material bis zu 171 mm kann wie oben beschrieben geschnitten werden.

Schneiden von Abschlussleisten (Abb. A, Z, AA)

Ihre Gehrungssäge eignet sich gut zum Schneiden von Abschlussleisten. Damit sie ordnungsgemäß montiert werden können, müssen Abschlussleisten mit extremer Genauigkeit mit einer Doppelgehrung geschnitten werden.

Ihre Gehrungssäge hat spezielle voreingestellte Punkte zum Einrasten bei Gehrungsschnitten, die links und rechts bei 31,62 ^a liegen, um Abschlussleisten mit dem richtigen Winkel herzustellen, und sie besitzt Sperrklinken für den Neigungsanschlag bei 33,86 ^o links und rechts. Es gibt auch eine Markierung auf der Neigungsskala 16 bei 33,9°. Das Diagramm unten zeigt die korrekten Einstellungen zum Schneiden Abschlussleisten.

HINWEIS: Tests mit Abfallstücken sind extreme wichtig!

Anweisungen zum Schneiden von Abschlussleisten, die flach liegen, und Verwendung der Verbundfunktionen (Fig. Z)

1. Das Werkstück muss flach mit der breiten Rückseite auf dem Sägetisch 61 liegen.
2. Bringen Sie den oberen Teil des Werkstücks gegen the Anschlag 15.
3. Die Einstellungen unten gelten für 45° gefederte Abschlussleisten.

Innenkante Außenkante

Linke Seite	Neigung links 30°Gehrungstisch eingestellt aufrechts 35,26°Sicheres linkes Ende des Schnitts	Neigung rechts 30°Gehrungstisch eingestellt auflinks 35,26°Sicheres linkes Ende des Schnitts
RechteSeite	Neigung rechts 30°Gehrungstisch eingestellt auflinks 35,26°Sicheres rechtes Ende desSchnitts	Neigung links 30°Gehrungstisch eingestellt aufrechts 35,26°Sicheres rechtes Ende desSchnitts

Die Einstellungen unten gelten für Abschlussleisten mit 52° Winkel oben und und 38° Winkel unten.

Innenkante Außenkante

Linke Seite	Neigung links 33,9°Gehrungstisch eingestellt aufrechts 31,62°Sicheres linkes Ende des Schnitts	Neigung rechts 33,9°Gehrungstisch eingestellt auflinks 31,62°Sicheres linkes Ende des Schnitts
RechteSeite	Neigung rechts 33,9°Gehrungstisch eingestellt auflinks 31,62°Sicheres rechtes Ende desSchnitts	Neigung links 33,9°Gehrungstisch eingestellt aufrechts 31,62°Sicheres rechtes Ende desSchnitts

Alternative Methode zum Schneiden von Abschlussleisten

Schneiden von Abschlussleisten mit dieser Methode erfordert keinen Neigungsschnitt. Genaue Änderungen am Gehrungswinkel können ohne Beeinträchtigung des Neigungswinkels erfolgen. Wenn andere Ecken als solche mit 90° vorhanden sind, kann die Säge schnell und einfach darauf eingestellt werden.

Anweisungen zum Schneiden von Abschlussleisten, die winkelig zwischen Anschlag und Unterteil der Säge liegen, für alle Schnitte (Abb. AA)

1. Legen Sie das Werkstück so an, dass der untere Teil (der beim Einbau gegen die Wand gerichtet ist) gegen den Anschlag 15 liegt und der obere Teil auf dem Sägetisch 61 liegt.
2. Die winkeligen "flachen" Teile an der Rückseite des Werkstücks müssen rechtwinklig auf Anschlag und Sägetisch liegen.

Innenkante Außenkante

LinkeSeite	Gehrung rechts bei 45°Sichere rechte Seite des Schnitts	Gehrung links bei 45°Sichere rechte Seite des Schnitts
RechteSeite	Gehrung links bei 45°Sichere linke Seite des Schnitts	Gehrung rechts bei 45°Sichere linke Seite des Schnitts

Spezialschnitte

WARNUNG: Führen Sie nur dann Schnitte durch, wenn das Material am Tisch und Anschlag gesichert wurde.

Schneiden von Aluminium (Abb. BB, CC)

VERWENDEN SIE IMMER EIN SÄGEBLATT, DAS SPZEIELL ZUM SCHNEIDEN VON ALUMINIUM VORGESEHEN IST.

Für bestimmte Werkstücke kann ein Schraubstock oder eine andere Vorrichtung Bewegungen während des Schnitts verhindern. Positionieren Sie das Material so, dass Sie den dünnsten Querschnitt schneiden, siehe Abbildung BB. Abbildung CC zeigt die falsche Methode beim Schneiden dieser Formen.

Verwenden Sie Wachs als Schmiermittel, wenn Sie Aluminium schneiden. Tragen Sie das Wachs vor dem Schneiden direkt auf das Sägeblatt 47 auf. Tragen Sie niemals Wachs auf ein sich bewegendes Sägeblatt auf. Das Wachs sorgt für die geeignete Schmierung und verhinderl, dass Späne am Sägeblatt kleben bleiben.

Bogenförmige Werkstücke (Abb. DD, EE)

Beim Schneiden von bogenförmigen Werkstücken diese immer wie in Abbildung DD gezeigt auflogen, niemals wie in Abbildung EE dargestellt. Falsches Auflegen verursacht Schäden am Sägeblatt.

Schneiden von Kunststoffrohren oder anderen runden Stoffen

Kunststoffrohre lassen sich mit Ihrer Säge einfach schneiden. Verfahren Sie wie bei Holz und SPANNEN SIE SIE FEST ODER HALTEN SIE SIE AM ANSCHLAG FEST, DAMIT SIE NICHT WEGROLLEN. Dies ist extrem wichtig bei Winkelschnitten.

Schneiden großer Werkstücke (Abb. FF)

Gelegentlich haben Sie mit Holzstücken zu tun, die etwas zu groß sind, um unter die untere Schutzvorrichtung zu passen. Sollte dies der Fall sein, setzen Sie den rechten Daumen auf die Oberseite der Schutzvorrichtung 1 und rollen Sie die Schutzvorrichtung so weit wie nötig nach oben, um das Werkstück zu entfernen, siehe Abbildung FF. Vermeiden Sie dieses Verfahren so weit wie möglich, allerdings funktioniert die Säge danach wieder ordnungsgemäß, und Sie können einen größeren Schnitt machen. BINDEN ODER KLEBEN SIE DIE SCHUTZVORRICHUNG NIEMALS FEST ODER HALTEN SIE SIE AUF ANDERE WEISE OFFEN, WENN SIE DIESE SÄGE BETREIBEN.

Staubabsaugung (Abb. A, HH)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Steuern Werkzeug aus und entfernen Sie Akkus oder Netzteil, bevor Sie das Gerät transportieren, Einstellungen vornehmen, es reinigen, reparieren oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursuchen.

WARNUNG: Bestimmte Staubpartikel, beispielsweise von Eiche oder Buche, werden als Verbindung verregend betrachtet, besonders in Verbindung mit einer Holzbehandlung.

• Verwenden Sie stets eine Staubabsaugung.
• Sorgen Sie für eine gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, ein angemessenes Atemschutzgerät zu tragen.

VAPSICHT: Betreiben Sie diese Säge niemals, wenn der Staubsack oder and EWALTStaubabsaugung nicht montiert sind. Sägestaub kann zu Atmungsproblemen führen.

V! SICHT: Überprüfen und reinigen Sie den Staubbeutel nach jedem Gebrauch.

WARNUNG: Nehmen Sie beim Sägen von Aluminium den Staubbeutei ab oder trennen Spanabsaugvorrichtung ab, um Brandgefahr zu vermeiden.

Ihre Gehrungsäge verfügt über einen integrierten Staubabsauganschluss 25, der den Anschluss an den Staubbeutel, an 33-mm-Düsen oder den direkten Anschluss an das DEWALT AirLock (DWV9000-XJ) 64 ermöglicht.

Beachten Sie die geltenden Vorschriften in Ihrem Land für die zu bearbeitenden Materialien.

Anbringen des Staubsacks

Montieren Sie einen Staubsack am Staubabsauganschluss 25.

Leeren des Staubsacks

1. Nehmen Sie den Staubbeutel von der Säge und schütteln oder klopfen Sie ihn vorsichtig aus.
2. Bringen Sie den Staubsack wieder am Staubanschluss an.

Eventuell löst sich nicht der gesamte Staub aus dem Beutel. Dies wirkt sich nicht auf Schnittleistung aus, reduziert aber die Staubsammeleffizienz der Säge. Um die Staubsammeleffizienz der Säge wiederherzustellen, drücken Sie beim Leeren des Staubbeutels auf die Feder im Inneren und klopfen Sie ihn gegen den Rand der Mülltonne oder Staubabsaugung.

Externe Staubabsaugung

Zum Absaugen von trockenem Staub, der besonders gesundheitsschädlich oder krebserregend ist, sollte eine spezielle Staubabsaugvorrichtung der Klasse M verwendet werden.

Anschließen an einen AirLock-kompatiblen Staubabsauger (Abb. HH)

Der Staubabsauganschluss 25 Ihrer Gehrungssäge ist mit dem DEWALT AirLock-Anschlusssystem kompatibel. AirLock ermöglicht einen schnellen, sicheren Anschluss zwischen Staubsaugerschlauch und der Gehrungssäge.

1. Stellen Sie sicher, dass sich der Ring am AirLock-Anschluss 64 in der entsperrten Position befindet. Richten Sie die Kerben am Ring und am AirLock-Anschluss wie abgebildet aus, um die Elemente in die entsperrte und gesperrte Position zu bringen.
2. Stecken Sie den AirLock-Anschluss auf den Staubabsauganschluss 25.
3. Drehen Sie den Ring in die gesperrte Position.

HINWEIS: Führen Sie die Kugellager im Bundverschluss in den Schlitz ein und sichern Sie die Verbindung. Die Gehrungssäge ist jetzt sicher mit dem Staubsauger verbunden.

WARTUNG

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sichuss Werkzeug aus und entfernen Sie Akkus oder Netzteil, bevor Sie das Gerät transportieren, Einstellungen vornehmen, es reinigen, reparieren oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

WARNUNG: Um schwere Verletzungen zu vermeiden, berühren Sie NICHT und Scharfen Stellen am Sägeblatt mit den Fingern oder Händen, wenn Sie Wartungsarbeiten durchführen.

Verwenden Sie KEINE Schmiermittel oder andere Reinigungsmittel (besonders Spray oder Aerosole) in der Nähe der Kunststoff-Schutzvorrichtung. Das verwendete Polycarbonatmaterial der Schutzvorrichtung reagiert empfindlich auf bestimmte Chernikalien.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

Überprüfen Sie vor der Verwendung sorgfältig die obere und untere Schutzvorrichtung sowie die Staubabsaugung, damit diese korrekt arbeiten. Stellen Sie sicher, dass Späne, Staub oder Werkstückteilchen keine der Funktionen blockieren können.

Falls Werkstückfragmente zwischen Sägeblatt und Schutzvorrichtungen steckenbleiben, trennen Sie die Maschine von der Stromversorgung und befolgen Sie die Anweisungen im Abschnitt Wechsel oder Montage eines Sägeblatts. Entfernen Sie die steckengebliebenen Teile und montieren Sie das Sägeband wieder.

Entfernen Sie regelmäßig alle Staub und Holzspäne aus dem Bereich um UND UNTER dem Drehtisch.

WARNING: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehüse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNING: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chernikalien für Verfügung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Reinigung der DEWALTNetzbetriebenen Stromversorgung

WARNING: Verwenden Sie niemals Lösungsmittel oder andere scharle Chemikalien für Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Kunststoffmaterial aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seile befeuchtetes Tuch. Achien Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Touchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Reinigung der Buchse für die netzbetriebene Stromversorgung (Abb. D)

WARNUNG: Blasen Sie die Buchse für die netzbetriebene Stromversorgung 38 mit s. blaser, trockener Luft aus. Tragen Sie bei dieser Arbeit immer Augenschutz, um Augenverletzungen zu vermeiden, sowie Atemschutz.

Reinigen der Staubabsaugung

Abhängig von der Umgebung kann Sägemehl die Staubabsaugung verstopfen, was verhindert, dass Staub richtig aus dem Sägebereich entfernt wird. Wenn Akku oder netzbetriebene Stromversorgung entfernt wurden und der Sägekopf vollständig angehoben ist, kann Luft mit geringem Druck oder eine Holzstange mit großem Durchmesser verwendet werden, um Staub aus der Staubabsaugung zu entfernen.

Reinigen der XPS™ LED-Arbeitsleuchte

Für die bestmögliche Leistung der Arbeitsleuchte führen Sie die folgenden Wartungsarbeiten regelmäßig durch, wenn der Akku oder die netzbetriebene Stromversorgung entfernt wurde.

• Entfernen Sie mit einem Baumwollstäbchen sorgfältig Sägemehl und Schmutz von der Linse der Arbeitsleuchte.
• Verwenden Sie KEINERLEI Lösungsmittel, diese können die Linse beschädigen.
• Angesammelter Staub kann die Arbeitsleuchte blockieren und verhindern, dass sie die Schnittlinie genau anzeigt.
• Beachten Sie die Informationen in der Bedienungsanleitung der Gehrungssäge zum Aus- und Einbau des Sägeblatts.
• Reinigen Sie bei entferntem Sägeblatt die Führungen und das Sägeblatt von Schmutz. Angesammelter Schmutz und Staub kann die Arbeitsleuchte stören und verhindern, dass sie die Schnittlinie genau anzeigt.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungstrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT, empfohlenes Zubehör verwendet werden.

Die folgenden Zubehörteile, die speziell für Ihre Säge konstruiert wurden, können sehr hilfreich sein. In einigen Fällen können andere lakal erworbene Werkstückstützen, Längenanschläge, Schraubzwingen, usw. besser geeignet sein. Gehen Sie sorgfältig bei der Auswahl und Anwendung von Zubehör vor.

Staubbeutel: DE7053

(im Lieferumfang

einiger Modelle

enthalten)

Der Staubbeutel mit

Reißverschluss zum

einfachen Entleeren nimmt

den Großteil des erzeugten

Sägemehls auf.

SÄGEBLÄTTER: VERWENDEN SIE IMMER 305 mm SÄGEBLÄTTER MIT 25,4 mm/30 mm WELLENBOHRUNGEN. DIE DREHZAHL MUSS MINDESTENS 4800 U/MIN BETRAGEN. Verwenden Sie niemals ein Sägeblatt mit geringerem Durchmesser. Es wird nicht ordnungsgemäß geschützt. Verwenden Sie nur Querschnitt Sägeblätter! Verwenden Sie keine Sägeblätter, die für Längsschnitte vorgesehen sind, Kombinationsblätter oder Blätter mit Hakenwinkeln über 7°.

SÄGEBLATT-BESCHREIBUNGEN
ANWENDUNG DURCHMESSER ZAHNE
Sägeblätter für den Bau (dünner Schlitz mit Antihaltfeige)
Allgemeine Anwendungen 305 mm 40
Feine Querschnitte 305 mm 60
Sägeblätter für Holzarbeiten (für glatte, saubere Schnitte)
Feine Querschnitte 305 mm 80
Nichteisenmetalle 305 mm 96

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyclin Sie elektrische Produkte

und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus dem Werkzeug.
• Lithium-Ionen-Zellen sind recyclebar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

MITRE SAW

DHS780

Congratulations!

Elektronisch Beveiligingssysteem

6 Montagegaten werkbank

7 Handgreep verstekvergrendeling

8 Ontgrendelknop verstek

9 Verstekafkortstop

10 Zaagplaat

DEWALT, Richard-Klinger-Straße 11,

6 Benkmonteringshull

Benkmontering (Fig. A, GG)

Ladeindikator batteripakker (Fig. C2)

DeWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

06.09.2019

Beskrivning (Bild A)

30 Datumkod (Bild D)

31 Batterilåsknapp

32 Vingmutter

Uppackning (Bild A, G)

Bänkmontering (Bild A, GG)

Bränslemätare batteripaket (Bild C2)

Ta bort klingan (Bild A, H–K)

DHS780 (BILD A, H, J, K)

DHS780-XE ONLY (BILD A, H-K)

Montera klingan (Bild A, H–K)

Styrskenelåsratt (Bild A)

Justera geringsskalan (Bild L, P)

Anslagsjustering (Bild A)

Dammutsugning (Bild A, HH)

DeWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Almanya

06.09.2019

DeWALT, Richard-Klinger-Straße 11,
