BRUGSANVISNING DHS780 DEWALT

Dansk (oversat fra original brugsvejledning) 8

Du har valgt et DeWALTværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALTén af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

		DHS780 DHS780-XE
Spænding	V_uc	230 230
Type		21 21
Stromstyrke	A_uc	8/15 8
Batteritype		Li-Ion Li-Ion
Batterispaending	V_uc	2 x 54 2 x 54
Klingediameter	mm 305 305
Hulidiameter	mm 30 25,4
Klingens tykkelse	mm 1,6 1,6
Maks. savsnittykkelse	mm 12 12
Maksimal klingehastighed	min^-1	3 800 3 800
Maks. tværsavningskapacitet 90°	mm 345 345
Maks. geringskapacitet 45°	mm 244 244
Maksimal sawedybde 90°	mm 112 112
Maks. smigtwersavning 45°	mm 56 56
Gering (maks.-positioner) venstre		50° 50°
	hejre	60° 60°
Smig (maks.-positioner)	venstre	49° 49°
	hejre	49° 49°
0° gering
Maksimal savbredde ved maks. hejde 112 mm	mm 299 299
Maksimal savbredde ved maks. hejde 110 mm	mm 303 303
Maksimal savhejde ved maks. bredde 345 mm	mm 76 76
45° venstre gering
Maksimal savbredde ved maks. hejde 112 mm	mm 200 200
Maksimal savhejde ved maks. bredde 244 mm	mm 76 76
45° hajre gering
Maksimal savbredde ved maks. hejde 112 mm	mm 211 211
Maksimal savhejde ved maks. bredde 244 mm	mm 76 76
45° venstre smigvinkel
Maksimal savbredde ved maks. hejde 63 mm	mm 268 268
Maksimal savhejde ved maks. bredde 345 mm	mm 44 44
45° hajre smigvinkel
Maksimal savbredde ved maks. hejde 62 mm	mm 193 193
Maksimal savhejde ved maks. bredde 345 mm	mm 28 28
Automatisk klingebremstid	s < 5	< 5
Vægt (uden batteripakker eller ledningsført stremforsyning)	kg	26 26

Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN62841-3-9:

L_PA (emissions lydtryksniveau)	dB(A)	102 102
L_MA (lydtryksniveau)	dB(A)	91	91
K (usikkerhed for det angivne lydniveau)	dB(A) 3	3

Vibrations- og/eller støjemissionsnivcauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værkløj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller støjemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. I hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiade. Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiade. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens og/eller støjens effekter, som f.eks.: vedligehold værktøjet og tilbehør, hold hænderne varme (relevant ved vibration), organisering af arbejdsmønstre.

EF-Konformitetserklæring

Maskindirektiv

Geringssav DHS780

DEWALTerklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med:

2006/42/EF, EN62841-1:2015 + AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017.

Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt D≡WALTpå følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Markus Rompel

Vicedirektør for Ingeniørarbejde, PTE-Europa

DeWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Tyskland

06.09.2019

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader.

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Angiver risiko for elektrisk stød.

Angiver brandfare.

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Mangiende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarsierne refererer til dit elektroniske (ledning) eller batteribetjente (trädløse) elværktøj.

1) Sikkerhed i Arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj donner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, när der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) Elektrisk Sikkerhed

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stad.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen før elektrisk stad.

Batterier Opladere/opladningstider (minutter)
Kat # V	x	Ah Vægl (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X

*Datakode 201811475B eller senere

e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotlka, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskode.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikherhedssko, sikkerhedshjelm eller hårevæm, brugt när omständighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Nør elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, när kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgler eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give aniedning til personskode.

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uvenlede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit här og tøj væk fra dele i bevægelse. Løstsiddende tøj, smykker eller langt här kan blive forget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsøget of støv.

h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skadeslas handling kan forårsoge olvorlig skade i en brøkdel af et sekund.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil kløre opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstoltninger mindsker risikoen for, at værktøjet startes utilsigt.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er furligt i hænderne på personer, som ikke er instrueret i brugen derat.

e) Vedligehold elværktøjer og tilbehør. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er fordrøsaget af dårligt vedligeholat værktøy.

(1) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skorpe skarekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en forlig situation.

h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndlag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktæjet i uventrede situationer.

5) Anvendelse og Vedligeholdelse af Batteri

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.

b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.

c) När en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små

metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.

d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbænding.

e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.

1) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre en eksplosion.

g) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Førkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed apretholdes.

b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producentien eller autoriserede serviceudbydere.

Sikkerhedsinstruktioner for geringssave

a) Geringssave er beregnede til at skære i træ eller trælignende produkter, de kan ikke bruges med slibende skøreskiver til skæring af jernholdige materialer såsom stænger, stolper osv. Slibestav får bevægelige dele såsom den nederste afskærmning til at blokere. Gnister fra slibeskæring vil brænde den nederste afskærmning, sovsnilindsatsen og andre plastikdele.

b) Brug klemmer til at understøtte arbejdsemnet, när det er muligt. Hvis du understøtter arbejdsemnet med hånden, skal du altid holde din hånd i en afstand af mindst 100 mm fra begge sider af savklingen. Brug ikke denne sav til at skære stykker, som er for små til, at de kan fastgøres eller holdes med hånden. Hvis din hånd er placeret för tæt på savklingen, er der en øget risiko för skader fra kontakt med klingen.

c) Arbejdsemnet skal være stationært og fastspændt eller holdt imod både anslaget og bordet. Før ikke arbejdsemnet ind i klingen eller skær "frihånd" på nogen måde. Ikke fastspændte eller bevægelige arbejdsemner kan blive kastet ved høje hastigheder og forvolde skåde.

d) Skub saven gennem arbejdsemnet. Træk ikke saven gennem arbejdsemnet. Du laver et snit ved at hæve savhovedet og trække det ud over arbejdsemnet uden at skære, start motoren, tryk på savhovedet ned og skub saven gennem arbejdsemnet. Skæring med trækslag kan forårsage, at savklingen arbejder sig op på toppen af arbejdsemnet og voldsamt kaster klingesamlingen mod operataren.

e) Kryds aldrig din hånd over den tilsigtede skærelinje enten foran eller bagved savklingen. Understøttelse af arbejdsemnet "krydshånder", dvs. at holde arbejdsemnet til højre for savklingen med din venstre hånd eller omvendt er meget farligt.

(1) Ræk ikke bagved anslaget med hænderne tættere end 100 mm fra begge sider af savklingen for at fjerne affaldstræ eller af anden årsag, mens klingen roterer. Det kan være svært at vurdere afstanden fra den roterende savklinge til din hånd, og du kan komme alvortigt til skade.

g) Inspicér dit arbejdsemne før skæring. Hvis arbejdsemnet er bøjet eller er skævt, klem det med den udvendige side vendt imod anslaget. Kontrollér altid, at der ikke er et mellemrum mellem arbejdsemne, anslag og bord lands med skærelinjen. Bøjede eller skæve arbejdsemner kan vride eller flytte sig og kan sætte sig fast på den roterende savklinge under skæring. Der bør ikke være som eller fremmedobjekter i arbejdsemnet.

h) Brug ikke saven, før bordet er fri for alle værktøjer, trærester osv. bortset fra arbejdsemnet. Små rester eller løse tæstykker eller andre genstande, der kommer i kontakt med den roterende klinge kan blive kastet med høj hastighed.

i) Skær kun et arbejdsemne ad gangen. Stabler med flere arbejdsemner kan ikke klemmes eller ofstives tilstrækkeligt og kan sætte sig fast på klingen under skæring.

j) Kontrollér at geringssaven monteres eller placeres på en Jævn, fast arbejdsoverflade før brug. En stabil og fast arbejdsoverflade nedsætter risikoen for, at saven bliver ustabil.

k) Planlæg dit arbejde. Hver gang du ændrer indstilling af smig- eller geringsvinkel, skal du sørge for at det indstillelige anslag er indstillet korrekt til at understøtte arbejdsemnet, og at det ikke vil forstyrre klingen eller afskærmningssystemet. Uden at dreje værktejet "ON" og uden arbejdsemne på bordet, flyt savklingen gennem et simuleret snit for at sikre, at der vil være nogen forstyrmelser eller fare for at skære anslaget.

1) Sørg for passende understøtning som f.eks. bordforlængere, savbukke osv. til et arbejdsemne, som er bredere eller længere end bordpladen. Arbejdsemner, der er længere eller bredere end geringssavbordet kan tippe, hvis de ikke er tilstrækkeligt understøttede. I hvis det afskärne stykke eller arbejdsemnet tipper, kan det løfte den nederste afskærmning eller blive kastet af den roterende klinge.
m.) Brug ikke en anden person som en erstatning for en bordforlænger eller som ekstra understøtning. En ustabil understøtning af arbejdsemnet kan medføre, at klingen binder, eller at arbejdsemnet flytter sig under skæringen og trækker dig og din hjælper ind i den roterende klinge.
n) Det afskårne stykke må ikke klemmes eller presses på nogen måde imod den roterende savklinge. Ivis fastholdt dvs. ved hjælp af længdestop, kan det afskårne stykke blive kilet imod klingen og kastet ud med voldsom kraft.
o) Brug altid en klemme eller et armatur beregnet til korrekt understøtning af runde materialer såsom stænger eller rør. Strænger har en tendens til at rulle under skæring, hvilket får klingen til at "bide" og trække arbejdsemnet sammen med din hånd ind i klingen.
p) Lad klingen opnå fuld hastighed, før den får kontakt med arbejdsemnet. Dette vil nedsætte risikoen for, at arbejdsemnet kastes af.
q) Hvis arbejdsemnet eller klingen sidder fast, sluk for geringssaven. Vent indtil alle bevægelige dele er standset, tag derefter stikket ud af stikkontakten og/eller fjern batteripakken. Tag derefter det fastklemte materiale ud. Forisat savning med et fastklemt arbejdsemne kan medføre tab af kontrol eller skode på geringssaven.
r) Når snittet er færdigt, sluk for kontakten, hold savhovedet nedad og vent, indtil klingen stopper, før det afskårne stykke fjernes. Det kan være farligt at have hånden tæt ved klingen med efterløb.
5) Hold godt fast i håndtaget, när du foretager et ufuldstændigt snit, eller när du lukker for kontakten, får savhovedet er helt i sænket position. Søvens bremsevirkning kan medløre, at savhovedet pludselig trækkes nedad og medløre en risiko for personskader.

Yderligere sikkerhedsregler for geringsave

ADVARSEL: Tilslut ikke strømforsyningen til enheden, før du har læst og forstået de instruktionerne.

• BETJEN IKKE DENNE MASKINE før du har samlet og installeret den i henhold til instruktionerne. En maskine, der ikke er samlet korrekt, kan forårsage alvorlige personskader.
• FÅ RÅDGIVNING fra din supervisor, instruktør eller anden kvalificeret person, hvis du ikke helt bekendt med betjening af denne maskine. Viden er sikkerhed.
• S∅RG FOR at klingen roterer i den korrekte retning. Tænderne på klingen skal pege i rotationsretningen som afmærket på saven.
• STRAM ALLE KLEMMEGREB, greb og arme før betjening. Løse klemmer kan forårsage, at dele af arbejdsemnet kastes af ved høje hastigheder.
• KONTROLLÉR at alle klinger og klingeklemmer er rene, at de forsænkede sider på klingeklemmerne vender imod klingen, og at dørnskruen er strammet forsvarligt. Løs eller forkeri klingelastspænding kan resultere i skader på saven og personskade.
• FORS∅G IKKE AT ARBEJDE MED ANDET END DEN BEREGNEDE SPÆNDING for saven. Resultatet kan blive overophedning, beskadigelse af værktæjet og personskader.
• FASTKIL IKKE NOGET IMOD BLÆSEREN for at holde motorakslen. Resultatet kan blive beskadigelse af værktøjet og mulige personskader.
• SKÆR ALDRIG I JERNHOLDIGE METALLER ELLER MURVÆRK. Det kan forårsage, at karbidspidser løsner sig fra klingen ved høje hastigheder og medføre alvorlig kvæstelser.
  • ANBRING ALDRIG NOGEN DEL AF DIN KROP PÅ LINJE SAVKLINGENS BANE. Det kan resultere i personskade.
• PÄF∅R ALDRIG SM∅REMIDDEL PÅ EN K∅RENDE KLINGE. Påføring of smøremiddel kan medføre, at din hånd kommer ind i klingen og resultere i olvorlig personskade.
  • ANBRING ALDRIG en hånd i klingeområdet, när saven er tilsluttet til den elektriske strømkilde. Utilsigter aktivering af klingen med medføre alvorlig personskade.
• RÆK ALDRIG RUNDT OM ELLER BAGVED SAVKLINGEN. En klinge kan forårsoge alvorlig personskade.
• DU MÅ IKKE GRIBE IND UNDER SAVEN medmindre den er slukket og batteripakkerne er blevet fjernet. Kontakt med savklingen kan medføre personskade.
• FASTG∅R MASKINEN TIL EN STABIL UNDERST∅TTENDE OVERFLADE. Vibrationer kan muligvis få maskinen til at glide, gå eller vælle og forårsage alvorlig personskade.
• BRUG KUN DE TVERSNITSSAVKLINGER der anbefales til geringssave. For det bedste resultat skal du ikke bruge hårdmetalsavklinger med krogvinkler på over 7 grøder. Anvend ikke klinger med dybe landbunde. Disse kan afbøjes og komme i kontakt med afskærmningen og kan dermed forårsage skade på maskinen og/eller alvortlig personskade.
• BRUG UDELUKKENDE KLINGER I KORREKT ST∅RRELSE OG TYPE specificeret for dette værktøj for at forebygge beskadigelse af maskinen og/eller olvorlig personskade (opfylder EN847-1).
• INSPICÉR KLINGE FOR REVNER eller andre skader får betjening. En revnet eller beskadiget klinge kan gå i stykker, og stykkerne kan blive kastet ud ved høje hastigheder og forårsage alvorlig personskade. Udskift omgående revnede eller beskadigede klinger. Overhold dei maksimale omdrejningstal, der er afmærket på savklingen.

• RENG∅R KLINGEN OG KLINGEKLEMMER før betjening. Rengøring af klingen og klingeklemmer giver dig mulighed for at kontrollere for eventuelle skader på klingen eller klingeklemmer. En revnet eller beskadiget klinge eller klingeklemme kan gå i stykker, og stykkerne kan blive kostet ud ved høje hastigheder og forårsage alvorlig personskade.

• SAVKLINGENS MAKSIMALE HASTIGHED skal altid være højere eller mindst svarende til den hastighed, der er afmærket på værktøjets klassificeringsplade.

• SAVKLINGEDIAMETEREN skal være i overensstemmelse med mærkerne på værklajets klassificeringsplade.
• ANVEND IKKE SKÆVE KLINGER. Kontrollér om klingen kærer frit og er fri for vibrationer. En vibrerende klinge kan forårsage beskadigelse af maskinen og/eller alvorlig personskade.
• ANVEND IKKE smøremidler eller rensere (specielt spray eller aerosol) i nærheden of plastikbeskyttelsesskærmen. Det polykarbonat materiale, der anvendes i beskyttelsesskærmen, kan angribes af bestemte kemikalier.
• HOLD AFSKÆRMNINGEN PÅ PLADS og i driftstilstand.
• BRUG ALTID SAVSNITPLADEN OG UDSKIFT DENNE PLADE HVIS BESKADIGET. Ophobning af små stykker flis under saven kan forstyrre savklingen eller kan medføre ustabilitet i arbejdsemnet, når der skæres.
• BRUG UDELUKKENDE DE KLINGEKLEMMER DER ER SPECIFICERET FOR DETTE VÄRKT∅J til at forebyqge beskadigelse af maskinen og/eller alvorlig personskode.
  • S∅RG FOR at bruge den korrekte savklinge til det materiale, der skal skæres.
• RENG∅R MOTORENS LUFTRILLER for flis og savstøv. Tilstoppede motorluftriller kan overophede maskinen, beskadige maskinen og muligvis forårsage en kortslutning, som kan medføre alvorlig personskade.
  • LÄS ALDRIG KONTAKTEN I "ON" POSITION. Det kan resultere i olvorlig personskade.
  STÅ ALDRIG PÅ VÆRKT∅JET. Der kan opstå olvorlig personskade, hvis værktøjet vippes, eller hvis der utilsigtet tændes for skæreværktøjet.

ADVARSEL: Skæring i plastik, safrigt træ og andre materialer kan forårsage, at smeltede aksialer akkumuleres på klingespidserne og selve savklingen, hvilket øger risikoen for, at klingen bliver overophedet og binder under skæring.
AFVARSEL: Bær altid høreværn. Under nogle forhold og varigheden af brug, kan støj na dette produkt give håretab. Vær opmærksom på de følgende faktorer, som har indflydelse på udsættelse for støj:
- Brug savklinger, der er designet til at reducere stojudstråling,
• Brug kun godt slebne savklinger og
- Brug specielt designede støjreduktionssavklinger.
ADVARSEL: BRUG ALTID sikkerhedsbriller. Glas i olmindelige briller er IKKE vedhedsglas. Brug også ansigts- eller støvmaske, hvis savningen støver.
ADVARSEL: Brug af dette værktøj kan generere og/eller sprede støv, som kan andre olvorlig åndedrætsskade. Brug altid godkendt åndedrætsværn passende for sløveksponering..
ADVARSEL: Nogle støvtyper skabt af elektrisk slibning, sovning, boring og andre forssaktiviteter indeholder kemikalier kendt for at forårsage kræft, fosterskader eller andre reproduktive skader. Nogle eksempler på disse kemikalier er:
• bly fra blybaserede malinger,
- krystallinsk silica fra mursten og cement og andre murværksprodukter og
• arsenik og krom fra kemisk behandlet tømmer.

Din risiko for disse udsættelser varierer afhængigt of, hvor tit du foretager denne type arbejde. Sådan nedsætter du risikken for udsættelse for disse kemikalier: arbejd i et godt ventilerei område, og arbejd med godkend sikkerhedsudstyr, såsom de støvmasker, der er specielt designet til at bortillrere mikroskopiske partikler.

- Undgå langvarig kontakt med støv fra elektrisk slibning, savning, boring og andre byggeaktiviteter. Bær beskyttelsesdragt og vask udsatte områder med sæbe og vand. Hvis du lader støv trænge ind i din mund, næse, øjne eller bliver liggende på din hud, kan fremme optagelse af skadelige kemikalier.

Restrisici

De følgende risici er uløseligt forbundet med brugen af save:

- Kvæstelser som følge af berøring af roterende dele

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undags. Disse er:

• Hårenedsætteise.
- Risiko for ulykker på grund af udækkede dele ved den roterende savklinge.
- Risiko for kvæstelse ved udskiftning af ubeskyttede savklinger.
- Risiko for at klemme fingre ved åbning af beskyttelsesskærme.
- Sundhedsfare på grund af indønding af støv, der udvikles ved savning i træ, specielt eg, bøg og MDF.

De følgende faktorer forøger risikoen for åndedrætsproblemer:

• Ingen støvsugeanordning er tilsluttet ved savning af træ
• Utilstrækkelig støvudsugning på grund af tilstoppede udsugningsfiltre

GEM DISSE INSTRUKTIONER

Opladere

DFWALTopladere kræver ingen justering og er designet til at være så brugervenlige som muligt.

Elektrisk sikkerhed

Denne maskine er designet til forskellige spændinger – batteriforsyning 2 x 54V og AC-forsyning 230V. Kontrollér altid, at batteripakkens spænding svarer til spændingen på mærkepladen. Sørg også for at spændingen på din ledningsførte stromforsyning og oplader svarer til spændingen på dit værktøj.

Dit værktøj, oplader og ledningsførte strømforsyning fra DEWALT er dobbeltisoleret i overensstemmelse med EN62841 og EN60335, og der kræves derfor ingen jordleder.

Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DEWALTeller en autoriseret serviceorganisation.

ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en reststrømskapacitet på eller mindre.

Brug af en forlængerledning til din oplader eller ledningsførte strømforsyning

En forlængerledning bør ikke anvendes, undtagen det er absolut nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den minimale lederstørrelse er 1,5 mm ^3 ; den maksimale længde er 30 m. Ved brug af en ledningstrømle skal ledningen altid rulles helt ud

Brug af den ledningsførte strømforsyning DCB500

Den ledningsførte strømforsyning fra DEWALT er berognet til at levere strøm til DEWALT2x 54 V FLEXVOLT™-værktæjer uden ledning. Sæt den ledningsførte strømforsyning ind i geringssavsbatterisprækken (se Installation og

fjernelse af den ledningsførte

strømforsyningog Figur D) og sæt

strømforsyningen i en stikkontakt.

Strømforsyningen vil fungere som strømkilde til værktøjet. Din D'WALT-ledningsførte strømforsyning bør kun anvendes med standard 230V husstands elektrisk strømforsyning. Den ledningsførte strømforsyning er beregnet til brug med dobbelt isolerede 2 x 54V vekselstrømsværktøjer. EU-modellen for DCB500 har ingen jordkontakt.

Din ledningsførte strømforsyning fra DRWALT bør kun anvendes med en strømforsyning, der svarer til spændingen på mærkepladen af DCB500 og ikke med jævnstrømforsyninger. Kontroller, at den aktuelle mærkning af værktøjet er mindre eller lig med den nuværende mærkning af strømforsyningsadapteren.

Den ledningsførte strømforsyning kan blive varm at røre ved under brug. Dette er normalt og angiver ikke et problem.

VIGTIGT. Strømforsyningen kan ikke repareres af brugeren. Der findes ingen dele inde i strømforsyningen, som kan repareres af brugeren.

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

- Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Det kan resultere i et elektrisk chok.

FORSIGTIG: Risiko for brand. For at reducere risikoen for kvæstelser, oplad kun Dr-WAI T geltelsladelige batterier. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger med udstyret.

BEMPERK: Under bestemie forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive korisluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til stålund, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøre den.

- Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er specielt designet til at arbejde sammen.

- Disse opladere er ikke beregnet til anden brug end opladning af DEWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriske stad.

- Udsæt ikke opladeren for regn eller sne.

- Træk i stikket i stedet for ledningen, når opladeren frakobles. Detie vil reducere risikoen for beskadigelse af elstikket og ledningen.

- Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader eller belastning.

- Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriske stød.

- Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.

- Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—fö dem omgående udskiftet.

- Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.

- Demontér ikke opladeren, tag den med til et autoriseret værksted, när service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stad eller brand.

- Hvis ledningen beskadiges, skal den omgøende udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.

- Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere denne risiko.

• Forsøg ALDRIG at tilslutte 2 opladere til hinanden.

- Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til køretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontaktfor batteripakken sættes i.

2. Indsæt batteripakken 21 i opladeren og kontroller, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.

3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap 31 på batteripakken for at udtage batteripakken.

Betjening af oplader

Se indikatorerne nedenfor for batteripakkens opladestatus.

Lade indicatorer oplader fuldt opladet forsinkelse ved varmt/koldt batteri

*Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at någte at lyse.

BEMÆRK: Dette kan også betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batterlevetid.

En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteriet varmer.

DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren taendes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er helt opladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdslade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm langemed en skruenhoveddiameter på 7–9 mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før

rengjøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuidt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

- Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtragning af batteriet fra opladeren kan antænde støv eller dampe.

- Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.

DANSK

• Oplad kun battenpakker i DeWALTopladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.
• Undlad at opbevare eller bruge værktøjet og batteripakken på steder, hvor temperaturen kan falde til under 4 °C (34 °F) (f.eks. udendørs skure eller metalbygninger om vinteren), eller nå op på eller overskride 40 °C (104 °F) (f.eks. udendørs skure eller metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batteriveske kommer i øjene, lad vand læbe over det åbne øje i 15 minutter, eller inditl irritationen ophører. I hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsøile.
• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for græster eller åben ild.

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet en beskadiget, indset den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripokke eller oplader, der har fået et hårdt slag, er blevet labt, kert over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stad. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så kørdgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil overflade, med det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis betetropolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

BEMÆRK: Lithium-ion-batterier bør ikke lægges i indchecket bagage.

DEWALTbatterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en DeWALTbatteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DeWALT at man ikke sender litium-ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tiøspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Transport af FLEXVOLT™ batteri

DEWALTFLEXVOLT™ batteri har to funktioner: Anvendelse og transport.

Anvendelsesfunktion: Når FLEXVOLT ^™ batteriet står alene eller er i et DEWALT18V produkt, vil den fungere som et 18V batteri. Når FLEXVOLT ^™ batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

Transportfunktion: Når dækslet er fastgjort til FLEXVOLT™ batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i

3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batter med en højere watt timeydelse. Denne øgede mångde på 3 batterier med den lavere watt timeydelse kan frilage pakken fra visse forsendelsesforordninger, der er batterier med højere wat timer.

Eksempel på mærkning af anvendelses- og transportlabel

Eksempelvis kan transport Wh ydelsen angive 3 x 36 Wh, hvilket betyder 3 batterier hver på 36 watt timer. Anvendelses Wh ydelsen kan angive 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

1. Det bedste opbevaringssted er kølligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtids opbovaring anbofales det at opbevare en fuldt opladet batteripakke et köligt, tört sted uden for opladeren for optimale resultater.

BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

SeTekniske data vedrørende opladningstid.

Berør aldrig kontaktflader med strømfårende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 °C og 40 °C.

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Opladkun DEWALTbatteripakker med de specielle DEWALT opladere. Opladning af andre typer batteripakker end de specielle DEWALTbatterier med en DEWALT oplader, kan få dem til at sprænges eller føre til andre farlige situationer.

Destruer ikke batteripakken.

ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer).

TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3 batterier på 36 watt timer).

Batteritype

DHS780 kører på to 54 volt-batteripakker.

Disse batteripakker kan bruges: DCB546, DCB547, DCB548. Se Tekniske data for

2 Bundforlængelseshåndtag og installationsudstyr

1 Betjeningsvejledning

Indeholder evt.:

- Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

- Tag dig tid til at læse denne vejledning omhyggeligt inden betjeningen.

Piktogrammer på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Bær ojenværn.

Hold hænderne væk fra klingen.

Hold hænder 100 mm fra begge sider af savklingen.

Kig ikke direkte ind i lyskilden.

Bærepunkt.

Datakodeposition (Fig. D)

Datakoden 30, der også inkluderer produktionsåret, er trykt på huset.

Eksempel:

2019 XX XX

Produktionsår

Beskrivelse (Fig. A)

ADVARSEL: Modificér oldrig elektrisk værktaj eller dele på det. Det kan medføre and sale- eller personskade.

1 Nederste beskyttelsesskærm
2 Driftshåndtag
3 Bærehåndtag
4 Udløserkontakt
5 Udløserens startspærreknap
6 Bænkmonteringshuller
7 Geringläsechändtag
8 Geringsucløserknap
9 Geringsudøsers tilsidesættelsesarm
10 Savsnitsplace
11 Geringsskalamarkør
12 Geringsskala
13 Geringsskalaskruer
14 Bundforlængelse
15 Anslag
16 Hældningsvinkelskala
17 Fasskalamarkør
18 Låsestift
19 Glidelåsegreb

20 XPS™ tænd/sluk-kontakt
21 Batteripakker
22 Skinner
23 Skinnelåsegreb
24 Skinnejusteringsskrue
25 Støvåbrning
26 Søskantnøgle
27 Låsegreb til smigsnit
28 Klemmehul
29 Smigstoptilsidesættelsesgreb
30 Datakode (Fig. D)
31 Batteriets udløsningsknapper
32 Vingemøtrik
33 Dybdejusteringsskrue
34 Kanalsavningsstop
35 Justeringsgreb til anslag
36 Låschul
37 Anslagssnor

Tilsigtet anvendelse

Din DEWALTDHS780 geringsav er blevet designet til professionel skæring af træ, træprodukter og plastik. Når der bruges passende savklinger, kan der også saves i aluminium. Den udfører let, præcis og sikker savning på tværs, gerings- og smigskæring.

Denne enhed er designet til brug med en nominal klingediameter 305 mm klinge med hårdtmetalskær.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser. Denne geringssav er professionelt elværktøj. LAD IKKE børn komme i kontakt med værktøjet. Ucrfarne brugere må ikke anvende dette værktøj uden opsyn.

A!KARSEL: Anvend ikke maskinen til andre formål end de tilsigtede.

- Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med fysisk, sensorisk eller psykisk funktionsnedsættelse; mangel på erfaringer, viden eller faerdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

SAMLING OG JUSTERING

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke for werktojet og tage batterlet ud, før du foretager justeringer eller fjerner/installerer tilbehør. En utilisigtet start kan forårsage kvæsielser.

A: KARSEL: Anvend kun DFWAI Tbatteripakker, ledningsført strømforsyning og opladere.

Udpakning (Fig. A, G)

1. Åbn æsken og løft saven ud ved hjælp af det komfortable bærehåndtag 3, som vist i Figur G.
2. Anbring saven på en jævn, flad overflade.
3. Udløs skinnelåsegrebet 23, og skub savhovedet tilbage for at låse det i bagerste position.
4. Tryk let på betjeningshändtaget 2 og træk låsestiften ud 18.
5. Udløs forsigtigt det nedadgående tryk og hold driftshåndtaget, så det kan hæves til dets fulde højde.

Montering på bænk (Fig. A, GG)

Der findes huller 6 i alle fire fødder for at lette montering på bænk. Der findes huller i to forskellige størrelser som hjælp til forskellige skrue- og boltestørrelser. Brug et af hullerne; det er ikke nødvendigt at bruge begge.

Montér altid din sav på en stabil overflade, så den sidder godt fast, så bevægelse undgås. For at gøre transporten lettere kan værktøjet monteres på et stykke krydsliner på 12,7 mm eller tykkere, som derefter kan fastgøres til dit arbejdsunderlag eller kan flyttes til andre arbejdspladser og tigen fastgøres.

BEMÆRK: Når du monterer din sav til et stykke krydsfinér, skal du sørge for at monteringsskruerne eller -boltene ikke stikker ud fra bunden af træet. Krydsfinéren skal hvile fladt på arbejdsunderlaget. Saven må kun fastspændes på de fastspændingssteder, hvor monteringsskruehullerne befinder sig, på arbejdsoverfladerne. En fastspænding på andre steder vil kollidere med den korrekte betjening af saven.

FOR SIGTIG: For at hindre binding og uneljagtigheder, skal man sikre, at tæringsoverfladen ikke er windskæv eller på anden måde ujevni. Hvis saven vipper på overfladen, anbring et tyndt stykke material under den ene savíod, inditil saven sidder godt fast på manteringsoverfladen.

Montering af bundforlængelsen (Fig. II)

ADVARSEL: Bundforlængelser skal monteres på begge sider af savens bund, indien saven bruges.

ADVARSEL: Sørg for at justere bundforlængelserne med monteringshullerne, så de magter med savens bund.

1. Find hullerne over håndindsnittene på siden af bunden.
2. Brug en unbrakonøgie til at fastgøre skruen 65 gennem skiven 66, gennem bundforlængelsen 14 og ind i hulleme på bunden.
3. Sørg for, at forlængelsen er sikker, ved at trække i forlængelsen for at bekræfte, at der ikke er nogen bevægelse.
4. Gentag trin 1 til 3 på den anden side.

BEMÆRK: Sørg for, at forlængelserne flugter med arbejdsfladen, så arbejdsemnet ligger jævnt. Et lige arbejdsemne bør ikke have noget mellemrum mellem det og bundforlængelserne.

Indsættelse og udtagning af batteripakkerne fra værktøjet (Fig. C1)

BEMÆRK: For de bedste resultater kontrollér at batteripakkerne er fuldt opladet før brug.

For at indsætte batteripakkerne 21 i værktøjet skal du justere batteripakkerne med skinnerne på siden af motorhuset og skubbe dem ind, indtil de sidder helt fast i værktøjet og sikre dig, at de ikke friger sig. Sæt støvdækslet 40 ind i den ledningsførte strømforsynings stikforbindelse 38 i mellern batterierne.

BEMÆRK: Hold støvdækslet på plads, när den ledningsførte strømforsyning ikke er i brug.

Du fjemer batteripakkerne fra værktøjet ved at trykke på batteriudløserknappen 31 og trække batteripakkerne ud. Isæt dem i opladeren som beskrevet i opladerafsnittet i denne vejledning.

Batteripakker til brændstofmåler (Fig. C2)

Nogle DEWALTbatteripakker har en indikator, som består af tre grønne LED lamper, der angiver niveauet for den resterende opladning i batteripakken.

Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen nede. En kombination af de tre grønne LED lamper vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet skal genoplades.

BEMÆRK: Indikatoren indikerer blot den resterende opladning i batteripakken. Den angiver ikke værktajets funktionalitet og varierer afhængigt af produktkomponenter, temperatur og slutbrugeranvendelse.

Installation og fjernelse af den ledningsførte strømforsyning i og fra værktøjet (Fig. D–F)

Inden du indsætter den ledningsførte strømforsyning i værktøjet, skal du fjerne enden af støvdækslet 40 fra værktajets ledningsførte strømforsynings stikforbindelse 38. Træk støvdækslet væk fra værktajets ledningsførte strømforsynings stikforbindelse, så det ikke forstyrer indsætningen af den ledningsførte strømforsyning. Se den ledningsførte strømforsynings stikforbindelse efter for rester. Rester i stikforbindelsen kan forhindre den ledningsførte strømforsyning i at sætte sig korrekt fast. Hvis der er rester, skal den rengøre med lavtryksluft. Se Rengøring af den ledningsførte strømforsynings stikforbindelse.

BEMÆRK: Den ledningsførte strømforsyning er kun til vekselstrømkilder, når den bruges med dette værktøj. Brug med jævnstrømkilder kan resultere i beskadigelse of værktøjet.

Sådan installerer du den ledningsførte strømforsyning i værktøjet:

1. Mens den ledningsførte strømforsyning er frakoblet, skal vekselstrømstikket nivelleres med værktøjets ledningsførte strømforsynings stikforbindelse 38 og derefter trykkes på plads.
2. Sørg for, at den sidder helt på plads i værktøjet og ikke bliver frakoblet.
3. Fastsæt støvdaekslet 40 på støvdaekselholderen (41, Fig E) i den ledningsførte strømforsyning.
4. Fastgør ledningsklemmen 42 i værktøjets ledningsklemmeholder (43, Fig F). Tryk klemmen godt ind i holderen.
5. Mens værktøjet er slukket, skal du slutte den ledningsførte strømforsyning til en almindelig 230 V elektrisk stikkontakt. Forsøg ikke at bruge den ledningsførte strømforsyning med en anden strømstyrke.

DANSK

1. Brug værktøjet i overensstemmelse med værktøjets anvisninger, mens du kontrollerer, at ledningen er placeret således, at der ikke trædes på den, faldes over den, eller den på anden måde udsættes for skader eller belastning.
2. For at fjerne den ledningsførte strømforsyning fra værktøjet skal du først trække den ledningsførte strømforsyning ud af kontakten og derefter trykke på udløserknappen 39 og trække den ledningsførte strømforsyning godt ud af værktøjet. Tryk enden at støvdaekslet 40 godt ind i værktøjets ledningsførte strømforsynings stikforbindelse 38.

Ændring eller montering af en ny savklinge

Afmontering af klingen (Fig. A, H–K)

ADVARSEL: Du nedsætter risikoen for personskade ved at bære arbejdshandsker, når du davkster med savklingen.

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke for derktojet og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. Kontrollér at udløserkontakten er på position OFF. En utilisigtet start kan forårsoge kvæstelser.

• Tryk aldrig på spindiens låseknap, när strømmen er tilsluttet til klingen eller under friløb.
• Skær ikke leite legeringer og jernholdigt metal (indeholdende jern eller stål) eller murværk eller støbte cementprodukter med denne geringsav.

1. Afbryd strømforsyningen til saven eller tag batterierne ud.
2. Hæv armen til den øverste position og hæv den nederste beskyttelsesskærm 1 så meget som muligt.
3. Tryk spindellåseknappen 49 ned, mens savklingen drejes forsigtigt, indtil låsen falder i hak.
4. Mens knappen holdes nede, brug den anden hånd og skruetrækkeren 26 til at løsne klingeskruen 44. (drej venstre gevind med uret.)
5. Afmontér klingeskruen 44, den udvendige spændeskive 45, adapteren 46 og klingen 47. Den indvendige spændeskive 48 kan blive siddende på spindlen.

BEMÆRK: For klinger med et klingehul på 15,88 mm bruges den 25,4 mm klingeadapter ikke.

1. Afbryd strømforsyningen til saven eller tag batterierne ud.
2. Hæv armen til den øverste position og hæv den nederste beskyttelsesskærm 1 så meget som muligt.
3. Løsn, men fjern ikke skruen på afskærmningsbeslaget 62, før beslaget 63, kan hæves tilstrækkeligt, så der er adgang til klingeskruen 44. Den nederste afskærmning vil forsat være hævet på grund af skruens position på afskærmningsbeslaget.
4. Tryk spindellåseknappen 49 ned, mens savklingen drejes forsigtigt, indtil låsen falder i hak.
5. Mens knappen holdes nede, brug den anden hånd og den leverede skruetrækker 26 til at løsne klingeskruen 44. (drej venstre gevind med uret.)
6. Afmontér klingeskruen 44, den udvendige spændeskive 45, adapteren 46 og klingen 47. Den indvendige spændeskive 48 kan blive siddende på spindlen.

BEMÆRK: For klinger med et klingehul på 15,88 mm bruges den 25,4 mm klingeadapter ikke.

Installation af en klinge (Fig. A, H–K)

1. Afbryd strømforsyningen til saven eller tag batterierne ud.
2. Med armen hævet og den nederste beskyttelseskærm åben, anbring klingen på spindlen, og anbring den på den indvendige klingeholder med tænderne nederste på klingen pegende imod savens bagside.
3. Saml den udvendige holdespændeskive på spindlen.
4. Installér klingeskruen og spænd, idet spindellåsen aktiveres, skruen godt fast med den leverede skruetrækker (drej venstre gevind mod uret).
5. DSH780-XE ONLY, FIG. I: Returner afskærmningsbeslaget 63 til dets originale position og spænd skruen på afskærmningsbeslaget 62 for at holde beslaget på plads.

AFVARSEL: Afskærmningsbeslaget skal være returneret til dets originale kredn nedeposition, og skruerne på afskærmningsbeslaget til være spændt før aktivering af saven. Hvis ikke kan skjoldet berøre det roterende savblad med beskadigelse af saven og alvorlig personskade til følge.

ADVARSEL:1 Vær opmærksom på, at savklingen kun kan udskiftes på den beskrevne Brug kun de savklinger, der er specificerede under Tekniske data; Cat. no.: D14260 foreslås.

Transport af saven (Fig. A)

AFVARSEL: For at reducere risikoen for alvorlig personskade, LÅS aitid sallmellösegrebet, geringslåsehändtag, smiglåsehändrag, läsestift og anslagets justeringsgreb, før soven transporteres. Brug aldrig beskyttelsesskærme til transport eller til løft.

For komfortabel transport af geringssaven er der anbragt et bærehåndtag 3 överst på savarmen.

• Saven transporteres ved at sænke hovedet og trykke låsestift 18 ned.
• Lås skinnelåsegrebet med savhovedet i den forreste position, lås geringsarmen i den fulde venstre geringsvinkel, skub anslaget 15 helt ind og lås smiglåsegrebet 27 med savhovedet i vertikal position for at gøre værktøjet så kompakt som muligt.
• Brug altid bærehåndtaget 3 eller håndindsnittene 14.

Funktioner og reguleringer

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke forsterkøjet og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. Kontrollér at udløserkontakten er på position OFF. En utilisigtet start kan forårsage kvæstelser.

Geringsregulering (Fig. L)

Med geringslåsehändtaget 7 og geringsudlöserknappen 8 kan du save i gering til 60° til højre og 50° til venstre. Du saver i gering ved at løfte geringslåsehändtaget, skubbe geringsudlöserknappen og indstille den ønskede geringsvinkel på geringsskalaen 12. Skub geringslåsehändtaget ned for at låse geringsvinklen.

Med smigläsen kan du save i smig 49° til venstre eller højre. Du justerer smigindstillingen ved at dreje grebet 27 mod uret. Savhovedet indstilles lot til venstre eller til højre, när der träckkes i 0° smigtilsidesættelsesgrebet. Du spænder ved at dreje smigläsegrebet med uret.

0° smigtilsidesættelse (Fig. A)

Med tilsidesættelse af smigstoppet 29 kan du save i smig til højre forbi 0° mærket.

Når den er aktiveret, vil saven automatisk stoppe ved 0°, når den føres op fra venstre. Du flytter midlertidigt forbi 0° mod højre ved at trække i smiglåsegreb 27. Når grebet er udløst, genaktiveres tilsidesættelsen. Smiglåsegrebet kan låses ved at dreje grebet 180°.

Når den står ved 0°, låses tilsidesættelsen på plads. Tilsidesættelsen betjenes ved at stille saven let i smig mod venstre.

45° smigstoptilsidesættelse (Fig. M)

Der finde to greb til tilsidesættelse af smigstop, en på hver side af saven. Saven stilles i smig til venstre eller højre forbi 45° ved at skubbe 45° smigtilsidesættelsesgreb 53 bagud. Når den står i baglænsposition kan saven stilles i smig forbi disse stop. Når 45° stop er nødvendige, træk 45° smigtilsidesættelsesgrebet fremad.

Kronesmighager (Fig. M)

BEMÄRK: Kronesmignit kan foretages ved hjælp af hårde stop for en hurtig og præcis indstilling ved 30° og 33,9°.

Din sav er udstyret til nøjagtigt og hurtigt at kunne indsætte et kronestop til venstre eller højre ved savning i fladt liggende kronekantprofiler (se Vejledninger for savning af fladt liggende kronekantprofiler og brug af kombinerede funktioner).

Den 30° kronesmigspærrehage 55 kan roteres for at komme i kontakt med kronejusteringsskruen 52.

For at vende den 30° kronesmigspærrehage til 33.9° skal du fjerne holdeskruen 57, den 22,5° smigspærrehage 54, og den 30° kronesmigspærrehage 55. Tryk på den 30° kronesmigspærrehagen 55, så 33,9° teksten vender opad. Fastgår igen holdeskruen 57, for at sikre 22,5° smigspærrehagen og 33.9° kronesmigspærrehagen. Præcisionsindstillingen vil ikke bilve påvirket.

22,5° smigspærrehager (Fig. M)

Din sav er udstyret til hurtigt og nøjagtigt at indstille en 22,5° smig til venstre eller højre. Den 22,5° smigspærrehage 54 kan roteres for at komme i kontakt med kronejusteringsskruen 52.

Skinnelåsegreb (Fig. A)

Med skinnelåsegrebet 23 kan du låse savhovedet fast, så det ikke gilder på skinnerne 22. Dette er nødvendigt ved udførelse af bestemte savninger eller ved transport af saven.

Kanalskæringsstop (Fig. A)

Med kanalskæringsstop 34 begrænses klingens savedybde. Stoppet er nyttigt for anvendelse som fx kanalsavning eller høje vertikale snit. Drej kanalskæringsstoppet fremad, og justér dybdejusteringsskruen 33 for at indstillle den ønskede savedybde. Justeringen sikres ved at spænde vingemøtrikken 32. Drejning af kanalskæringsstoppet til savens bagende vil gå uden om kanalskæringsstopfunktionen. Hvis dybdejusteringsskruen er for strarn til, at den kan løsnes med hånden, kan den medleverede skruetrækker 26. bruges til at lasne skruerne.

Låsestift (Fig. A)

ADVARSEL: Låsestilften må kun bruges under transport af eller under opbevaring af savning. Brug ALDRIG läsestilften til nogen savning.

Du laser savhovedet i nedadvendt position ved at skubbe savhovedet nedad, skubbe läsestilften 18 ind og udløse savhovedet. Dette vil holde savhovedet sikkert nede for flytning af saven fra et sted til et andet. Du udløser ved at trykke savhovedet nedad og trække stiften ud.

Justering

Din geringssav blev fuldstændigt og nøjagtigt justeret på fabrikken under produktionen. Hvis omjustering er nødvendigt på grund af forsendelse og håndtering eller af anden årsag, følg instruktioneme nedenfor til at justere din sav. Når de først er foretaget, bør disse justeringer forblive nøjagtige.

Justering af geringsskala (Fig. L, P)

1. Lås geringslåsehändtaget op 7 og swing geringsarmen, indtil geringsudlösernappen 8 läser den i 0° geringsposition. Lås ikke geringslåsehändtaget.
2. Placer en firkant mod savens anslag og klinge, som vist i Figur P. (Rør ikke ved spidsen af klingens tænder med firkanten. Hvis du gør det, medfører det unøjagtige målinger.)
3. Hvis savklingen ikke står vinkelret i forhold til anslaget, så løsn de fire skruer 13, der holder geringsskalaen 12 og flyt geringslåsehändtaget og skalaen til venstre eller højre, indtil klingen står vinkelret i forhold til anslaget, som målt med firkanten.
4. Spæng igen de fire skruer, Vær ikke opmærksom på aflæsningen af geringsmarkøren 11 på dette tidspunkt.

Justering af geringsmarkør (Fig. L)

1. Lås geringslåsehändtaget 7 op for at flytte geringsarmen til nulposition.
2. Med geringshåndtaget låst op skal du lade geringslåsen falde på plaos, när du drejer geringsarmen til nul.
3. Observér geringsmarkøren 11 og geringsskalaen 12 vist i Figur L. Hvis markøren ikke nøjagtigt angiver nul, løsn geringsmarkørskrue 50, der holder markøren på plads, omplacér markøren og spænd skruen.

Justering af smigfirkanten i forhold til bordet (Fig. A, M, O)

1. Du retter klingefirkanten til efter bordet ved at läse armen i nedadvendt position med läsestiften 18.
2. Anbring en firkant imod klingen, idet du sikrer, at firkanten ikke sidder på toppen af en tand. (Fig. O)
3. Løsn smiglåsegrebet 27 og kontrollér, at armen siddet fast imod 0° smigstoppet.
4. Drej 0° smigjusteringsskruen (58 Fig. M) med 6 mm klingeskruenøglen 26 om nødverndigt, så klingen er ved 0° smig i forhold til bordet.

Justering af smigmarkør (Fig. M)

Hvis smigmarkører 17 ikke angiver nul, løsn hver skrue 51, som holder hver smigmarkør på plads og flyt dem om nødvendigt. Kontrollér at 0° smig er korrekt, og at smigmarkører er indstillet, før justering af nogle af de andre smigvinkelskruer.

Justering af smigstop 45° til højre og til venstre (Fig. A, M)

Sådan justeres højre 45° smigstop:

1. Løsn smiglåsegrebet 27 og træk tilsidesættelse af smigstopsknappen 29 for at tilsidesætte 0° smigstop.
2. Hvis smigmarkøren 17. ikke angiver nøjagtigt 45°, når saven er helt mod højre og 45° smigjusteringsskruen 56 har kontakt med 45° smigtilsidesættelsesgrebet, så drej venstre 45° smigjusteringsskrue 56 med den 6 mm klingeskruenøgle 26 (leveret med nogle enheder) indtil smigmarkør angiver 45° Sikr, at 45° smigtilsidesættelsesgrebet 53 har kontakt med 45° smigjusteringsskruen 56.

Sådan justeres venstre 45° smigstop:

1. Løsn smiglåsegrebet 27 og vip hovedet mod venstre.
2. Hvis smigmarkøren 17 ikke angiver nøjagtig 45°, drej højre 45° smigjusteringsskrue 56, indtil smigmarkøren viser 45°.

Justering af smigstop til 22,5° (eller 30°) (Fig. A, M)

BEMÆRK: Juster først smigvinklerne efter udførelse af 0° smigvinkel og justering af smigmarkør.

Du indstiller venstre 22,5° smigvinkel ved at vende den venstre 22,5° smigspærrehage 54. Løsn smiglåsegrebet 27 og vip hovedet helt mod venstre. Hvis smigmarkæren 17 ikke angiver nåjagtigt 22,5°, drej kronejusteringsskrue 52 mod spærrenagen med en 10 mm skruenøgle (medfølger ikke), indil smigmarkæren viser 22,5°.

Du justerer venstre 22,5° smigvinkel ved at vende den højre 22,5° smigspærrehage 54. Løsn smiglåsegrebet 27 og træk tilsidesættelse af smigstop knappen 29 for at tilsidesætte 0° smigstop. Når saven er helt mod højre, hvis smigmarkøren ikke angiver nøjagtigt 22,5°, drej kronejusteringsskrue 52 mod spærrehagen med en 10 mm skruenøgle, indtil smigmarkøren viser nøjagtigt 22,5°.

Justering af anslag (Fig. A)

Den øverste del af anslaget kan justeres til at give frigang og gøre det muligt at save i smig til fuld 49° både til venstre og højre.

1. Hvert anslag 15 justeres ved at løsne anslagets justeringsgreb 35 og skubbe anslaget udad.
2. Foretag en tørkørsel med saven slået fra og kontrollér for frigang.
3. Justér anslaget, så det kommer så tæt på klingen som praktisk muligt for at yde maksimal støtte til arbejdsemnet uden at forstyrre arm op- og nedbevægelsen.
4. Stram justeringsgrebet til anslaget godt.
5. Når smigopgaverne er afsluttede, omplacér anslaget.

For bestemte snit kan det være en fordel at anbringe anslagene tættere på klingen. Du gør det ved at løsne justeringsgrebene 35- til anslaget og skubbe anslagene tættere på klingen forbi den normale grænse og derefter spænde justeringsgrebene til anslaget. Lav først et tørt snit for at sikre, at klingen ikke kommer i berøring med anslagene.

Ved visse snit kan det være en fordel at fjerne glideanslaget. Gør dette ved at løsne justeringsgrebene til anslaget 35 og skuboc anslaget helt frit fra bundanslaget. Anslagssnoren 37 forhindrer anslaget i at blive fjernet helt fra saven eller at blive væk. Sæt glideanslaget på plads, når snittet er færdigt.

BEMÆRK: Anslaggenes spor kan blive fyldt med savstøv. Brug en børste eller luft under lavt tryk til at rengøre styrerillerne.

Afskærmningens aktivering og sigtbarhed (Fig. A)

Den nederste beskyttelsesskærm 1 på din sav er designet til automatisk at afdække klingen, når amen køres ned og til at dække klingen, når amen hæves.

Beskyttelsesskærmen kan hæves manuelt ved af- eller påmontering af savklinger eller ved inspektion af saven. HÆV ALDRIG DEN NEDERSTE AFSKÆRMNING MANUELT MEDMINDRE KLINGEN ER STOPPET.

Justering af styreskinne (Fig. A)

Kontrollér skinnerne 22 regelmæssigt for slør eller frigang. Sikr, at skinnelåsegrebet 23 er løsnet.

Den højre skinne kan justeres med skinnejusteringsskruen 23. Du reducerer frigangen ved brug af en 4 mm sekskantrøgle (medfølger ikke) og ved at dreje stilleskruen gradvist med uret, mens savhovedet skubbes tilbage og frem.

Justering af geringslås (Fig. A, Q)

Geringslåsestangen 60 skal justeres, hvis savbordet kan flyttes, når geringslåsehändtaget er låst (nedad) og i en ikke-låst position.

1. Anbring geringslåsehändtaget 7 i ikke låst (opad) position.
2. Ved hjælp af en 13 mm läsemøtrik løsnes läsemøtrik 59 på geringslåsestangen.
3. Ved hjælp af en kærvskruetrækker strammes geringslåsestangen ved at dreje den med uret som vist i Figur Q. Drej låsestangen, indtil den er stram, drej mod uret én omgang.
4. Lås igen geringslåsen til en ikke låst måling på geringsskalen – for eksempel, 34° – og kontrollér, at bordet ikke drejer.
5. Spænd låsemøtrik.

Før brugen

• Installér bundforlængerne på begge sider af savens bund. Se afsnittet Montering af bundforlængerne.
• Kontrollér det beskyttende bæltedæksel for skade og den korrekte funktion af den nederste afskærmning.
• Sørg for at bruge savsnitpladen. Betjen ikke maskinen, hvis savsnitkæven er bredere end 12 mm.
• Installér den passende savklinge. Anvend ikke meget slidte klinger. Værktøjets maksimale rotation må ikke overstige savklingens.
• Sørg for at alle låsegreb og håndtags holdeanordninger er stramme.
• Brug personligt værnemiddel og slut saven til en ekstern støvopsamler.
• Selv om denne sav kan skære træ og mange ikke jernholdige materialer, henviser disse driftsinstruktioner kun til skæring af træ. De samme retningslinjer gælder for de øvrige materialer. Skær ikke jernholdige (jern og slål) materialer, støbt cement eller murværk med denne sav!
• Forsøg ikke at skære meget små stykker.
• Fastgør arbejdsemnet.
• Tillad klingen at skære frit. Tving dem ikke.
• Lad motoren opnå fuld hastighed før start på skæring.

DRIFT

Brugervejledning

ADVARSEL: Overhold altid sikkerhedsinstruktionerne og de gældende regler. ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke for sørktøjet og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. Kontrollér at udløserkontakten er på position OFF. En utilsigtet start kan forårsage kveestelser.

Se Savklinger under Valgfrit tilbehør for at vælge den klinge, der bedst passer til dine behov. Kontrollør at maskinen er placeret, så den passer til din ergonomi med hensyn til bordhøjde og stabilitet. Ved placeringen af maskinen skal brugeren være opmærksom på, at der er mulighed for et godt overblik og der er tilstrækkelig plads omkring maskinen til bearbejdning af arbejdsemner uden begrænsninger.

Til reduktion af vibrationseffekter sørg for at den omgivende temperatur ikke er for lav, at maskine og tilbehør er godt vedligeholdt, og at arbejdsemnets størrelse passer til denne maskine.

Korrekt krops- og håndposition (Fig. R, S)

ADVARSEL: For at reducere risikoen for alvorlig personskade, skal du ALTID anvende den rettendposition som vist Fig. R. ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt for slitælde af en pludselig reaktion.

• Hold händerne på afstand af skæreområdet. Anbring ikke dine händer tættere end 100 mm fra klingen.
• Hold arbejdsemnet tæt imod bordet og anslaget under skæring. Hold dine hænder i denne position, indtil udløseren er blevet udløst, og klingen helt er stoppet.
• FORETAG ALTID T∅RK∅RSLER (UDEN STR∅M), F∅R DU AFSLUTTER SNIT, SÅ DU KAN KONTROLLERE KLINGENS STL KRYDS IKKE HÆNDERNE, SOM VIST I FIGUR S.
• Hold begge fødder solidt plantet på gulvet og oprethold en korrekt balance. Når du flytter geringsarmen til venstre og højre, fælg den og stå lidt til siden for savklingen.
• Kig gennem beskyttelsesskærmens spjæld, när du følger en blyantstreg.

Sådan tændes og slukkes (Fig. A)

Du tænder for saven ved at skubbe låsegrebel 5 til venstre og derefter trykke på udloserkontakt 4. Seven vil køre, mens der trykkes på kontakten. Lad klingen komme op på fuld driftshastighed, før du starter. Tryk på udloserkontakten for at slå saven fra. Lad klingen stoppo før savhovedet hæves. Der findes ingen bestemmelser om at låse kontakten. Der er et hui 36 i udloserkontakten til indsættelse af en lås til aflåsning af kontakten.

Anvendelse af XPS™ LED arbejdslyssystem (Fig. A)

BEMÄRK: Geringssaven skal være tilsluttet til en strømkilde.

XPS™ LED arbejdslyssystem kan tændes med momentankontakten 20. Lyset vil automatisk slå fra indenfor 20 sekunder, hvis saven ikke er i brug. Lyset aktiveres automatisk hver gang værktojets hovedudloser 4 udløses.

DANSK

Sådan skærer du gennem en eksisterende blyantstreg på et stykke træ:

1. Tænd for XPS™ systemet, træk derefter ned i driftshåndtaget 2 for at bringe savklingen tæt til træet. Klingens skygge viser sig på træet.
2. Ret blyantstregen ind efter hjørnet på klingens skygge. Det kan være nødvendigt at justere gerings- eller hældningsvinklerne til nøjagtigt at matche blyantstregen.

Gennemskæringshandlinger (Fig. A, T, U)

Hvis skubbefunktionen ikke anvendes, kontrollér at savhovedet er skubbet så langt tilbage som muligt, og at skinnelåsegrebet 23 er strammet. Dette vil forhindre, at saven glider langs med skinnerne, når arbejdsemnet tilkobles.

Savning af flere stykker anbefales ikke, men kan gøres sikkert ved at sikre, at hvert stykke holdes fast imod bordet og anslaget.

Vertikalt tværsnit. (Fig. A)

1. Indstil og lås smigarmen ved nul, og hold træet fast til bordet og imod anslaget 15.
2. Med skinnelåsegrebet 23 spændt, tænd for saven ved at trykke på udløserkontakt 4.
3. Når saven kommer op i hastighed, sænk armen jævnt og sav langsomt gennem træet. Lad klingen komme til et fuldt stop, før armen hæves.

Glidende tværsnit (Fig. A, T)

Når du skærer noget større end et 51 x 150 mm (51 x 105 mm ved 45° gering) arbejdsemne, skal du bruge en ud-ned- og tilbage bevægelse med løsnet skinnelåsegreb 23.

1. Træk saven ud mod dig.
2. Sænk savhovedet ned mod arbejdsemnet.
3. Skub langsomt saven tilbage for at fuldføre snittet.
   Lad ikke saven komme i kontakt med det øverste af arbejdsemnet, når det trækkes ud. Saven kan køre imod dig og kan forårsage personskade eller beskadigelse af arbejdsemnet.

Geringstværsnit (Fig. U)

Geringsvinklen er til 45° for savning af hjørner, men kan indstilles overalt fra nul til 50° venstre eller 60° højre. Fortsæt som for lige vertikalt tværsnit.

Under udførelse af et snit på arbejdsemner der er bredere end 51 x 105 mm, der er kortere i længden, anbring altid den længste side imod anslaget.

Smigsnit (Fig. A)

Smigvinkler kan indstilles fra 49° højre til 49° venstre og kan saves med smigarmen indstillet mellem 50° venstre eller 60° højre. Se afsnittet Funktioner og reguleringer for detaljerede instruktioner om smigsystemet.

1. Løsn smigås 27 og flyt saven til venstre eller højre som ønsket. Det er nødvendigt at flytte anslag 15 for at muliggøre frigang. Spænd anslagets justeringsgreb 35 efter placering af anslagene.
2. Spænd smiglåsen godt.

Ved ekstreme vinkler kan det være nødvendigt at fjerne højre eller venstre sides anslag. Se Justering af anslag i afsnittet Justeringer for vigtige informationer om justering af anslagene for bestemte smignit.

Du fjemer venstre eller højre anslag ved at skrue anslagets justeringsgreb 35 flere omgang og skubbe anslaget ud. Anslagssnoren 37 forhinder anslaget i at blive fjernet helt fra saven eller at blive væk. Når smigopgaverne er afsluttede, omplacér anslagene,

Snitkvalitet

Glatheden af alle snit afhænger af et antal variabler som fx det materiale, der saves i, klingetype, klingens skarphed og snithastigheden.

Hvis du ønsker meget glatte snit til kantprofiler og andet præcisionsarbejde, vil en skarp (60-tandet hårdtmetal) klinge og en langsommere, jævn snithastighed frembringe de ønskede resultater.

ADVARSEL: Kontrollér at materialet ikke bevæger sig eller kryber under skæring; Ivis erid det godt på plads. Lad altid klingen komme til et fulåt stop, før armen hæves. Ivis der stadig er små træsplinter, som stikker ud af enden på arbejdsemnet, sæt et stykke afdækningstape på træet, hvor spittet skal være. Sav gennem tapen og fjern omhyggeligt tapen, når skæringen er afslutlei.

Ikke-gennemskæring (skærpning og falsning) (Fig. A)

Din sav er udstyret med et kanalskæringsstop 34, dybde justeringsskrue 33 og vingemøtrik 32 til kanalskæring, Instruktioner i afsnittene Tværsnlt, smlgtværsnlt og Skærlng af sammensatte geringer er for snit foretagel gennem materialets fulde lykkelse. Søven kan også foretage ikke-gennemskærende snit for at danne riller eller falser i materialet.

Kanalskæring (Fig. A)

Se Kanalskæringsstop for detaljerede anvisninger til at indstille snittets dybde. Der skal bruges et stykke affaldstræ til at bekræfte den ønskede snitdybde.

1. Hold træet fast på bordet og imod anslaget 15. Juster snitområdet under klingen. Placer savarmen helt fremad, med klingen i ned position. Tænd for saven ved skubbe spærreknap 5 mod venstre, og trykke på udløserkontakt 4, som vises på illustration Å. Skub forsigtigt savarmen bagud for at save en rille i materialet.

2. Slip udløserkontakten med savarmen nede. Når savarmen er standset helt, skal du hæve savarmen. Lad altid klingen komme til et fuldt stop, før armen hæves.

3. For at gøre kanalen bredere skal du gentage trin 1-2, indtil den ønskede bredde opnås.

Fastgørelse af arbejdsemnet

APYARSEL: Er arbejdsemne, der er fastspændt, afbalanceret og sikkert før et snit, kan kømme ud af balance, efter snittet er ofslutter. En last ude af balance kan vippe saven eller dei, saven er fastgjort til, som fix et bord eller en arbejdsbænk. Ved udførelse af et snit,

der kan komme ud af balance, understøl arbejdsemnet korrekt og kontroller, af saven er fastboltet til en stabil overflade. Det kan resultere i personskade.

ADYARSEL: Fastspændingsfoden skal forblive fastspændt over savfundamentet, hver arbejdomolder anvendes. Fastspænd altid arbejdæmnet til savfundamentet – ikke til andre dele af arbejdsområdet. Kontrollér at fastspændingsfoden ikke er fastspændt på hjørnet af savfundamentet.

FORSIGTIG: Anvend altid en arbejdsklemme til at opretholde kontrollen og nedsætte minden for personskade og ødelæggelse af arbejdsemnet.

Brug den materialeklemme, der blev leveret sammen med din sav. Venstre eller højre anslag vil glide fra side til side som hjælp til fastspænding. Andre hjælpemidler som fx fjederholdere, stangholdere eller C-holdere kan være velegnede for bestemte materialestørrelser og -former.

Sådan monteres holderen (Fig. A)

1. Indsæt den i hullet 28 bag ved anslaget. Holderen skal vende imod geringssavens bagside. Rillen på holderstangen skal være helt indsat i fundamentet. Kontrollér at rillen er helt indsat i geringssavens fundament. Hvis rillen er synlig, er holderen ikke sikkert fastgjørt.
2. Drej holderen 180° imod geringssavens forside.
3. Løsn knappen for at justere holderen op eller ned, og anvend derefter finjusteringsknappen til at fastgøre arbejdsemnet.

BEMÆRK: Anbring holderen på den modsatte side af fundamentet under smigskæring. FORETAG ALTID T∅RK∅RSLER (UDEN STR∅M), F∅R DU AFSLUTTER SNIT, SÅ DU KAN KONTROLLERE KLINGENS STI. S∅RG FOR AT HOLDEREN IKKE FORSTYRRER SAVENS ELLER BESKYTTELSESSKÆRMENES FUNKTIONER.

Understøtning af lange stykker

UNDERSTÖTTER ALTID LANGE STYKKER.

For bedste resultater, brug DE7023-XJ eller DE7033-XJ benholdere til at udvide din savs bordbredde. Understøt lange arbejdsemner ved hjælp af passende anordninger som fx savbukke eller lignende, så enderne ikke falder ned.

Skæring af billedrammer, skyggebokse og andre firesidede projekter (Fig. W)

Afprav et par enkle projekter ved brug af affaldsmateriale, indtil du udvikler en "fornemmelse" for saven. Din sav er det perfekte værktaj til geringssavning af hjørner som dem, der er vist i Figur W.

Skitse 1 i Figur W viser en samling lavet med smigjusteringsmetoden. Den viste samling kan laves ved hjælp af en af metoderne.

• Ved hjælp af smigjustering:

• Smiget for de to plader er justeret til 45° for hver og giver et 90° hjørne.
• Geringarmen er låst I nul position, og smigjusteringen er låst ved 45 ^u .
• Træet er placeret med den brede flade side imod bordet og det snævre hjørne imod anslaget.

• Ved hjælp af geringsjustering:

Det samme snit kan laves med geringskæring til højre og ventre med den brede overflade imod anslaget.

Skæring af kantprofiler og andre rammer (Fig. W)

Skitse 2 i Figur W viser en samling, der er lavet ved at indstille geringsarmen ved 45° til at gere de to plader sammen til at danne et 90° hjørne. Du laver denne type sammenføjning ved at indstille smigjusteringen til nul og geringsarmen til 45°. Anbring igen træet med den brede flade side imod bordet og det snævre hjørne imod anslaget.

De to skitser i Figur W er kun for firesidede genstande. Når antallet af sider ændres, ændres også gerings- og smigvinklerne. Oversigten nedenfor angiver korrekte vinkler for mange forskellige former, idet der tages udgangspunkt i, at alle siderne har samme længde.

ANTAL SIDER GERINGS- ELLER SNIGVINKEL
4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°

Til en form, der ikke vises i oversigten, brug følgende formular: 180° delt med antallet af sider svarer til geringen (hvis materialet skæres vertikalt) eller til smigvinkel (hvis materialet skæres fladtliggende).

Skæring af kombinerede geringsnit (Fig. V, X)

Et kombineret geringsnit er et snit, der laves ved brug af en geringsvinkel og en smigvinkel på same tid. Det er denne type skæring, der bruges til at lave rammer eller kasser med skråhende sider som den, der vises i Figur V.

ADVARSEL: Ivis skærevinklen varierer fra snit til snit, kontrollér at smiglåsegrebet og gelingslåsehändtoget er korrekt läste. De skal være läste, efter der er foretoget nogen ændringer af smig eller gering.

ADVARSEL: Saven skal fastgøres på en støttebase, når du udfører kombinerede snit for at fastmåde, at den vælter over. Se Montering på bænk og Fig. GG.

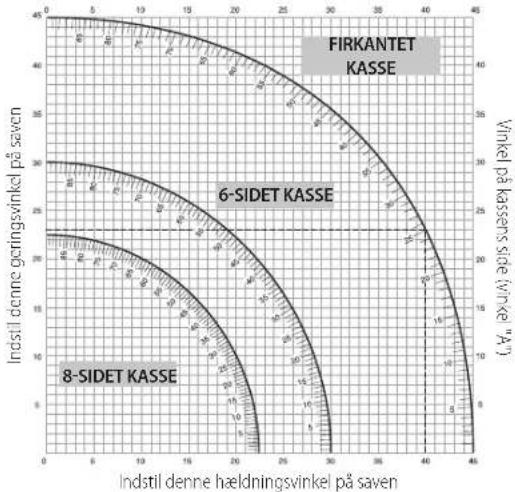

Efterfølgende skema kan hjælpe dig med at vælge de korrekte vinkel- og geringsindstillinger til gængse dobbeltgeringssnit.

• Vælg den ønskede vinkel A (Fig. X) på dit projekt og find denne vinkel på den passende bue i oversigten.
• Fra dette punkt skal du følge linjen lige nedad på tegningen for at finde den korrekte hældningsvinkel og lige tværs over for at finde den korrekte geringsvinkel.
• Indstil din sav til de foreskrevne vinkler og foretag et par prøvesnit. ∅v dig i at sætte de skårne stykker sammen.

Eksempel: Du laver en 4-sidet kasse med 26° udvendige vinkler (vinkel A, Fig. X), ved at bruge den øverste højre bue. Find 26° på kurveskaluen. Felg den horisontale gennemskårne linje til den ene af siderne for at få geringsvinkelindstillingen på saven (42°). Følg på same måde den vertikale gennemskårne linje til toppen eller bunden for at få smigvinkelindstillingen på saven (18°). Foretag altid prøvesnit på nogle stykker affaldstræ for at kontrollere indstillingerne på saven.

Skæring af bundkantlister (Fig. N, Y)

FORETAG ALTID EN T∅RK∅RSEL UDEN STR∅M INDEN DU FORETAGER NOGEN SNIT.

For at fuldføre rene 90° snit, placér træet mod hegnet og hold det på plads som vist på Figur Y. Tænd saven, lad klingen nå fuld hastighed, og sænk armen blødt gennem snittet.

Skæring af bundkantlister fra 76 mm til 171 mm højde vertikalt imod anslaget

BEMÆRK: Brug glidelåsegrebet 19, vist i Figur N, ved skæring af bundkantlister fra 76 mm til 171 mm højde vertikalt imod anslaget.

Indvendigt hjørne Udvendigt hjørne

Venstre side	Venstre gering 45°Gem venstre snitside	Højre gering 45°Gem venstre snitside
Højre side	Højre gering 45°Gem højre snitside	Venstre gering 45°Gem højre snitside

Materiale op til 171 mm kan skæres som beskrevet ovenfor.

Skæring af kronekantlister (Fig. A, Z, AA)

Din geringssav er velegnet til opgaven med at skære kronekantlister. For korrekt tilpasning skal kronekantlister være kombineret geret sammen med stor nåjagtighed.

Din geringssav har specielt forhåndsindstillede läsepunkter ved 31,62° til venstre og højre for skæring af kronekantlister ved den korrekte vinkel og smigstophager ved 33,86° til venstre og højre. Der findes også et mærke på smigskalaen 16 ved 33,9°. Skemaet nedenfor angiver de korrekte indstillinger for skæring af kronekantlister.

BEMÆRK: Forprøve med affaldsmateriale er meget vigtig!

Instruktioner om skæring af fladtliggende kronekantlister og brug af kombinerede funktioner (Fig. Z)

1. Kantlister skal ligge fladt med den brede bagoverflade nedad på savbordet 61.
2. Anbring toppen af kantlisterne imod anslaget 15.
3. Indstillingerne nedenfor er for 45° fjederkronekantlister.

Indvendigt hjørne Udvendigt hjørne

Venstre side	Venstre smig30°Smigbordet indstillet til højre til 35.26°Gem venstre snitende	Højre smig30°Geringsbordet indstillet til højre til 35.26°Gem venstre snitende
Højre side	Højre smig30°Geringsbord indstillet til venstre til 35.26°Gem højre snitende	Venstre smig30°Smigbordet indstillet til højre til 35.26°Gem højre snitende

Indstillingerne nedenfor er for kronekantlister med 52° vinkler øverst og 38° vinkler nederst.

Indvendigt hjørne Udvendigt hjørne

Venstre side	Venstre smig 33,9°Geringsbord indstillet til højretil 31,62°Gem venstre snitende	Højre smig 33,9°Geringsbord indstillet til venstretil 31,62°Gem venstre snitende
Højre side	Højre smig 33,9°Geringsbord indstillet til højretil 31,62°Gem højre snitende	Venstre smig 33,9°Smigbordet indstillet til højre til31,62°Gem højre snitende

Alternativ metode for skæring af kronekantlister

Skæring af kantlister ved hjælp af denne metode kræver ikke et smigsnit. Sidste øjebilks ændringer af geringsvinklen kan laves uden at berøre smigvinklen. Når du støder på andre hjørner end 90°, kan savon hurtigt og let justeres til dem.

Instruktioner for skæring af kantlister vinklet mellem anslaget og savfundamentet for alle snit (Fig. AA)

1. Anbring kantlisten på skrå, så bunden på kantlisten (den del der går imod væggen, når den er installeret) vender imod anslaget 15, og det øverste af kantlisten hviler på savbordet 61.
2. De skråstillede "flader" bag på kantlisten skal hvile kvadratisk på anslaget og savbordet.
3. s" on the back of the moulding must rest squarely on the fence and saw table.

Indvendigt hjørne Udvendigt hjørne

Venstre side	Højre gering ved 45°Gem højre snitside	Venstre gering ved 45°Gem højre snitside
Højre side	Venstre gering ved 45°Gem venstre snitside	Højre gering ved 45°Gem venstre snitside

Specielle snit

ADVARSEL: Lav aldrig nogen snit undtagen materialet er sikret på bordet og innsanslaget.

Skæring i aluminium (Fig. BB, CC)

ANVEND ALTID PASSENDE SAVKLINGE, LAVET SPECIELT TIL SKÆRING I ALUMINIUM.

Nogle arbejdsemner kan kræve brug af en holder eller fastspænding for at forhindre bevægelse under skæringen. Anbring materialet, så du skærer det tyndeste tværsnit som vist i Figur BB. Figur CC illustrerer den forkerte måde på at skære disse ekstruderinger. Brug en stang voks skæresmørelse ved skæring i aluminium. Anvend voksstangen direkte på savklingen 47 for skæring. Anvend aldrig voksstangen på en klinge i bevægelse. Voksen giver korrekt smøring og forhindrer, at spåner klæber sig fast til klingen.

Bøjet materiale (Fig. DD, EE)

Ved skæring i bøjet materiale, anbring det altid som vist i Figur DD og aldrig som vist i Figur EE. Ukorrekt anbringe se af materialet vil få klingen til at blokere.

Skæring i plastikrør eller andre runde materialer

Plastikrør kan let skæres med din sav. Det skal skæres som træ og VÆRE FASTSGJORT ELLER HOLDT FAST TIL ANSLAGET FOR AT FORHINDRE DET I AT RULLE.. Dette er meget vigtigt ved udførelse af vinkelsnit.

Skæring af lange materialer (Fig. FF)

En gang imellem vil du støde på et stykke træ, der er lidt for stort til at passeind under den laveste beskyttelsesskærm. Hvis dette sker, skal du placere din højre tommelfinger på den øvre side af beskyttelsesskærmen 1 og rulle beskyttelsesskærmen op lige nok til at rydde arbejdsemnet, som vist i Figur FF. Undgå så meget som muligt at gøre dette, men om nødvendigt, vil saven fungere korrekt og lave et større snit. BIND, TAPE ELLER FASTHOLD ALDRIG BESKYTTELSESSKÆRMEN ÅBEN UNDER ARBEJDE MED DENNE SAV.

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke forerkrøjet og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. En utilsigtet start kan forårsage kvæstelser.
ADYARSEL: Visse støvtyper såsom ege- eller bøgestøv er kræftfremkaldende, især i fældeelse med ulsætningsstoffer til træbehandling.
- Brug altid støvudsugning.
- Sørg for god udlufining af arbeidsområdet.
- Det anbefales at bære et passende andedrætsværn.

FORSIGTIG: Arbejd aldrig med denne sav, undtagen støvposen eller DEWALT støvpsamler er på plads. Træstøv kan skobe fare for vejrtrækning.

FOSIGTIG: Kontrollér og rengør støvposen, hver gang den er blevet brugt.

ADVARSEL: Når du saver i aluminium, skal du fjerne sløvposen eller frakoble stænsugeren for at undgå risikoen for brand.

DANSK

Din geringssav har en indbygget støvåbning 25, som giver mulighed for forbindelse til enten en støvpose (33 mm dyser) eller direkte fastgørelse til DrWALT AirLock (DWV9000-XJ) 64. Overhold de relevante bestemmelser i dit land for de materialer, der skal bearbejdes.

Sådan fastgøres støvposen

1. Tilpas en støvpose til støvåbningen 25.

Sådan tömmes støvposen

1. Fjern støvposen fra saven, og ryst eller tryk forsigtigt på støvposen for at tømme den.
2. Fastgør igen støvposen på støvåbningen.

Du vil måske bemærke, at ikke alt støv kommer fri af posen. Dette vil ikke påvirke skæreydelsen, men vil reducere effektiviteten af savens støvopsamling. Hvis du vil gendanne effektiviteten for din savs støvopsamling, skal du trykke på fjederen inde i støvposen, når du tømmer den og banke den på siden af skraidespanden eller støvbeholderen.

Ekstern støvudsuger

Ved støvsugning af tørt støv, der er særligt sundhedsskadeligt eller kræftfremkaldende, skal der anvendes en speciel støvsuger af klasse M.

Tilslutning til en AirLock-kompatibel støvudsuger (Fig. HH)

Støvåbningen 25 på din geringssav er kompatibel med DeWALT AirLock forbindelsessystemet. Airlock giver mulighed for en hurtig, sikker tilslutning mellem støvopsamlerslangen og geringssaven.

1. Kontrollér, at kraven på AirLock-konnektoren 64 står i ulåst position. Ret kærvene på kraven og luftslusekonnektoren ind som vist for ulåste og läste positioner.
2. Skub AirLock stikforbindelsen på støvåbningen 25.
3. Drej kraven til den läste position. BEMÆRK: Kuglelejerne inde i kraven låses ind i kærven og fastgør tilslutningen. Geringssaven er nu sluttet korrekt til støvopsamleren.

VEDLIGEHOLDELSE

ADVARSEL: For at mindske risikoen for alvorlige personskader, skal du slukke for verktøjet og tage batteriet ud, før du foretager justeringer eller fjerner/installerer tilbehør. En utilisigtet start kan forårsage kvæstelser.

ADVARSEL: FOR AT REDUCERE RISIKOEN FOR PERSONSKADE, BER∅RIKKE de Skørpe punkter på klingen med fingrene eller hænder under udførelsen af nogen vedligeholdelse.

Anvend IKKE smøremidler eller rensere (specielt spray eller aerosol) i nærheden af plastikbeskyttelsesskærmen. Det polykarbonat materiale, der anvendes i beskyttelsesskærmen, kan angribes af bestemte kernikalier.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

Før brug kontrollår omhyggeligt den øverst beskyttelsesskærm, den nederste beskyttelsesskærm og støvkanal for at fastslå, at de vil køre korrekt. Sørg for at skår, støv eller partikler fra arbejdsemnet ikke blokerer en af funktionerne.

I tilfæde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen og beskyttelsesskærme, frakobl maskinen fra strømforsyningen og fælg de instruktioner, der findes i afsnittet Ændring eller montering af savklingen. Fjern de fastklernte dele og genmontér savklingen.

Udrørs med mellemrum al støv og alle træspåner fra rundt om OG UNDER fundamentet og rotationsbordet.

ADVARSEL: Blæs støv og snøvs ud af hovedhuset med tør luft, lige så snørt der samier sørings i og omkring luftaftrækket. Bær godkendre beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

APVARSEL: Brug aldrig oplæsningsmidler eller andre kraftige kemikolier til at rengare i detrajets ikkemetalliske dele. Disse kemikolier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugter med vand og mild sæbe. Iod aldrig væske trænge ind i værktøjet, og nedsænk aldrig dele af værktøjet i en væske.

Rengøring af den ledningsførte strømforsyning fra DEWALT

AFYARSEL: Brug aldrig opløsningsmidler eller andre krattige kemikalier til at rengøre værktajet, itkremetalliske dele. Disse kemikalier kan svække de plastikmateriaier, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktajet, og nedsænk aldrig dele af værktajet i en væske.

Rengøring af den ledningsførte strømforsynings stikforbindelse til værktøjet (Fig. D)

ADVARSEL: Blæs snøvs ud af den ledningsførte strømforsynings stikforbindelse 38 med avjør luft. Bær altid beskyttelsesbriller og åndedrætsværn for at minimere risikoen for øjenskader, når du udlører dette.

Rengøring af støvkanal

Afhængig af dit skæringsmiljø kan savsmuld tilstoppe støvkanalen og forhindre støy i at strømme ordentligt væk fra skæreområdet. Når batteripakken eller den ledningsførte strømforsyning er fjernet, og savhovedet helt hævet, kan lavtryksluft eller en dyvelstang med en stor diameter bruges til at rense støvet ud af støvkanalen.

XPS™ LED arbejdslyssystem

For den bedste arbejdslysydeevne skal du udføre følgende veöligeholdelse regelmæssigt med batteriet eller den ledningsførte strømforsyning fjernet.

• Fjern omhyggeligt savstøv og efterladenskaber fra arbejdslysets linser med en vatpind.
• Brug ALDRIG nogen former for opløsningsmidler, da de kan ødelægge linserne.
• Støvsamlinger kan blokere for arbejdslyset og forhindre det I at angive skærlinjen præcist.
• Følg geringssavens brugsvejledning til at fjerne og installere klingen.
• Med klingen fjernet fra saven, rengør bane og samlinger fra klingen. Beg og affald kan blokere for arbejdslyset og forhindre det i at angive skærlinjen præcist.

Valgfrit tilbehør

APYARSEL: Eftersom andet tilbehør, end det, der tilbydes afDrWAL T, ikke er afprøvet av de dette produkt, kan det være forligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for kvæstelser, må dette produkt kun anvendes med tilbehør, som anbefoles afDrWAL T.

Følgende tilbehør, designet til din sav, kan være nyttigt. I nogle tilfælde kan andre lokalt producerede arbejdsunderstøtninger, længdestoppere, klemmer osv. kan være mere passende. Vær omhyggelig med at udvælge og bruge tilbehør.

Stovpose: DE7053 (inkluderet med nogle modeller)

Den er udstyret med en lynlås til let tømning, så stevposen vil opfange sterstedelen af det producerede savstav.

SAVKLINGER: BRUG ALTID 305 mm SAVKLINGER MED 25.4 mm/30 mm SPÄNDEHULLER HASTIGHEDSMÄRKNINGEN SKAL VÄRE MINDST 4800 O/MIN. Brug aldrig en klinge med en mindre diameter. Den vil ikke blive korrekt beskyttet. Brug kun tværsnitsklinger! Anvend ikke klinger designet for langsnitning, kombinationsklinger eller klinger med krogvinkler over 7°.

KLINGEBESKRIVELSER
OPGAVE DIAMETER TÆNDER
Konstruktionssavklinger (lyndt savsnit med anti-skubbekant)
Generelle formål 305 mm 40
Fine tværsnit 305 mm 60
Savklinger til træbearbejdning(giver jævne, rene snit)
Fine tværsnit 305 mm 80
Ikke jernholdige metaller 305 mm 96

Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

Miljøbeskyttelse

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, når det ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå ud af værktøjet.
• Litium-ion-celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsolads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

GEHRUNGSSÄGE

DHS780

D-65510 Idstein, Tyskland

06.09.2019

Strømforsyningen med ledning kan bli varm under bruk. Dette er normalt og er ikke et tegn på et problem.

VIKTIG. Strømforsyningen med ledning kan ikke repareres av brukeren. Det er ingen deler inne i strømforsyningen med ledning som trenger service.

Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere et defekt batteri ved at lyset ikke tennes.

MERK: Dette kan også tyde på et problem med laderen.

Elektronisk beskyttelsessystem

Transport-modus: Når hetten er satt på FLEXVOLT™ batteriet, er batteriet i transport-modus. La hetten være på ved forsendelse.

Ikke lad skadede batteripakker.

Få byttet defekte ledninger omgående.

Lades kun mellom 4 °C og 40 °C.

MERK: Hold støvdekselet på plass när strømforsyningen med ledning ikke er i bruk.

For å fjerne batteripakken skal du trykke på utlöserknappen 31 og dra batteripakken hardt ut. Sett batteriene i laderen som beskrevet i laderavsnittet i denne bruksanvisningen.

MERK: Gjæringssagen må være koblet til en strømkilde.

1. Sett en støvpose på støvporten 25.

Koble til en AirLock-kompatibel støvsuger (Fig. HH)

Støvporten 25 på gjæringssagen er kompatibel med DEWALT AirLock-tilkoblingssystemet. AirLock tillater en rask og sikker kopling mellom støvslangen og gjæringssagen.

Oppladbar batteripakke

Denne langtids batteripakken må lades på nytt när den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet när batteripakken må kasseres:
