BRUKSANVISNING DHS780 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 128

De verpakking kan bevatten:

1) Sikkerhet på arbeidsområdet

Vikle alltid ut kabelen fullstendig när du bruker en kabeltrommel.

Bruk av DCB500 strømforsyning med ledning

- Kontroller för skoder på verktøy, deler eller tilbehør som kan ho oppstått under transporten.

- To deg tid til å lese grundig og förstå denne bruksanvisningen før bruk.

Les instruksjonshåndboken för bruk.

Bruk hørselvern.

Bruk vernebriller.

Hold hendene unna bladet.

45° skråvinkeloverstyring (Fig. M)

Taklistvinkelstoppere (Fig. M)

Gjæringslåsstangen 60 bør justeres dersom bordet på sagen kan beveges när gjæringslåshändtaket er läst (nede).

Du har valt ett DEWALTverktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DHS780 DHS780-XE
Spanning	V_ic	230 230
Typ		21 21
Strömstyrka	A_ic	8/15 8
Batterityp		Li-Ion Li-Ion
Batterispanning	V_ic	2 x 54 2 x 54
Klingdiameter mm 305 305
Håldiameter mm 30 25,4
Tjocklek klingliv mm 1,6	1,6
Max sågspårstjocklek	mm 12 12
Max. klinghastighet	^-1	3 800	3 800
Max. kaplängel 90°	mm 345 345
Max. geringslängel 45°	mm 244 244
Max. sågdjup 90°	mm 112 112
Max. sågdjup vid gering 45°	mm 56 56
Gering (max. positioner)	vänster	50° 50°
	höger	60° 60°
Lutning (max. positioner)	vänster	49° 49°
	höger	49° 49°
0° gering
Maximal sågbredd vid maxhöjd 112 mm	mm 299 299
Maximal sågbredd vid maxhöjd 110 mm	mm 303 303
Maximal såghöjd vid maxbredd 345 mm	mm 76 76
45° vänstergering
Maximal sågbredd vid maxhöjd 112 mm	mm 200 200
Maximal såghöjd vid maxbredd 244 mm	mm 76 76
45° högergering
Maximal sågbredd vid maxhöjd 112 mm	mm 211 211
Maximal såghöjd vid maxbredd 244 mm	mm 76 76
45° fasvinkel vänster
Maximal sågbredd vid maxhöjd 63 mm mm 268 268
Maximal såghöjd vid maxbredd 345 mm	mm 44 44
45° fasvinkel höger
Maximal sågbredd vid maxhöjd 62 mm mm 193 193
Maximal såghöjd vid maxbredd 345 mm	mm 28 28
Automatisk elektronisk klingbromsningstid	s	< 5	< 5
Vikt (utan batter/paket eller sladdansluten strömkälla)	kg	26 26

Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-3-9.

L_SA	(emissionsljudtrycksnivå)	dB(A)	102 102
L_MA	(ljudeffektnivå)	dB(A)	91	91
K	(osäkerhet för angiven ljudnivå)	dB(A) 3	3

Den vibrations- och/eller bulleremissionsnivå som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN62841 och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponeringen.

WARNING: Den deklarerade vibrations- och/eller bulleremissionsnivå som anges gäller vid verkytgets huvudsakliga användning. Om verkytget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrations- och/eller bulleremissionsnivån avvika. Detta kan avsevärt öka exponeringsnivån under hela arbelsperioden.

En uppskatning av exponeringsnivån för vibrationer och/eller buller bör dessutom ta med i beräkningen de gånger verktyger är avstängt, eller när det är igång utan att utföra arbete. Detta kon avsevärt minska exponeringsnivån under hela arbetsperioden. Identifera ytterligare sökerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom att: underhällo verktyger och tillbehören, hålla hånderma varma (relevant för vibrationer), organisera arbetsmönster.

EC-Följsamhetsdeklaration

Maskindirektiv

Geringssåg DHS780

DrWALTdeklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EC, EN62841-1:2015/AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta D'WALTpå följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DeWALt s vägnar.

Markus Rompel

Vice verkställande teknikdirektör, PTE Europa

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfyild situation som, om den inte undviks, skulle kunna resullera i dödsfall eller allvarlig personskada.

SE UPP: Indikerar en potentiell riskilylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Anger risk för eldsvåda.

Säkerhetsvarningar, Allmänt Elverktyg

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlötenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stör, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i vamingarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller bottlendrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörko områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom l närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antiända dammet eller ångarna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modiflera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stör.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller väta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stör.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Häll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

Batterier Laddare/Laddningstid (minuter)
Kat. # V	x	Ah Vikr (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X

*Datumkod 201811475B eller senare

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning ov en RCD minskar risken för elektrisk stät.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvorlig personskada.

b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, haliksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållonden minskar personskador.

c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verklyg med ditt finger på strömbrytaren eller att strömsätta elektriska verklyg som har strömbrytaren på är att invitera olyckor.

d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för längt. Bibehäll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

1) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Hål här och kläder borta från rörliga delar. Lösa kläder, smycken eller längt här kan fastna i delar i rörelse.

g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dommuppsomling kan minska damm-relaterade faror.

h) Bli inte värdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Värdsöst handlande kan leda till allvorlig kroppsskada på en bråkdel av en sekund.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet börtre och säkrare vid den hastighet för vilket det konstruerades.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgårder minskar risken att oovsikligt stanta elverktyget.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är forliga i händerna på outbildade användare.

e) Underhåll elverktyg och tillbehör. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Häll kapningsverktyg vassa och rena. Ordentligt underhållina kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.

g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är ovsett för skulle kunna resuliera i en furlig situation.

h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtog och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och Skötsel av Batteridrivna Verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passor till en typ av batteripaket kan ge upphov till brandfora när den används tillsammans med ett annat batteripaket.

b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.

c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphoy till brännskador eller eldsvådo.

d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsktilgt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.

e) Använd inte ett batteripaket eller ett verktyg som är defekt eller modifierat. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.

f) Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.

g) Föll alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

6) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

b) Gör aldrig service på skadade batteripaket. Service av batteripaket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsinstruktioner för geringssågar

a) Geringssågar är avsedda för sågning av trä eller träliknande produkter, den kan inte användas med slipande klingor för att skära järnhaltiga objekt såsom balkar, stänger, stolpar etc. Slipande domm gör att rörliga delor såsom det nedre skyddet körvar. Gnistor som uppstår vid slipande skörning kommer att bränna det nedre skyddet, sågspåret och andra plastdelar.

b) Använd om möjligt klämmor för att stödja arbetsstycket. Om du stöder arbetsstycket med handen, måste du alltid hålla den minst 100 mm från någondera sidan av sågklingan. Använd inte denna såg för att säga stycken som är för små för att kunna spännas fast eller hållas med handen på ett säkert sätt. Om du placerar handen för nära sågklingan, består en ökad risk att du skadar dig vid kontakt med klingan.

c) Arbetsstycket måste sitta stadigt och spännas fast eller hållas både mot anslaget och bordet. Mata inte in arbetsstycket i klingan eller såga på "frihand" på något annat sätt. Arbetsstycken om är lösa eller rör på sig kan slungas livåg med hög hastighet och leda till kroppsskador.

d) Tryck sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att göra ett snitt, lyft upp såghuvudet och dra ut det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Att såga i dragrikningen leder antagligen till att sågklingon happar upp ovanpå arbetsstycket och med stor kralt slungar klingmontaget mot användaren.

e) Lät aldrig din hand korsa den tänkta säglinjen, varken framför eller bakom sågklingan. Att stöda arbetsstycket med "armarna i kors" d.vs hålla i arbetsstycket på högra sidan av sågklingan med vänstra armen eller tvärt om, är extremt farligt.

f) Sträck dig inte, när klingan roterar, för att avlägsna träspän eller av någon annan anledning, närmare anslaget än 100 mm från någondera sida av sågklingan. Du kan kanske inte uppskotio hur nära den roterande sågklingan din hand befinner sig och du kan skoda dig allvarligt.

g) Inspektera ditt arbetsstycke innan du sågar. Om arbetsstycket är böjt eller skevt, kläm fast det med den yttre böjda sidan mot anslaget. Se alltid till att det inte finns något gap mellan arbetsstycket, anslaget och bordet längs den tänkta såglinjen. Böjda eller skeva arbetsstycken kan vridas eller flytta på sig och kärva mot den roterande sågklingan när de sågas. Det för inte finnas några spikar eller andra främmande objekt i arbetsstycket.

h) Använd inte sågen innan bordet har tömts på alla verktyg, trärester och andra föremål förutom arbetsstycket. Smått skrap, lösa träbitar eller andra föremål kan komma i kontakt med den roterande klingan och slungas tväg med hög hastighet.

1) Såga bara ett arbetsstycke åt gången. Flera arbetsstycken som är staplade på varandra kan inte spännas fast eller stödas ordentligt och kan kärva vid klingan eller fönflytta sig när de sågas.

j) Säkerställ före användningen att geringssågen är monterad eller placerad på en plan och stadig arbetsyta. En plan och stadig arbetsyta minskar risken för att geringssågen ska bli instabil.

k) Planera ditt arbete. Varje gång som du ändrar fas- eller geringsvinkeln måste du se till att det justerbara anslaget är korrekt inställt, så att det stöder arbetsstycket och inte är i vägen för klingan eller anslags-systemet. Flytta, utan att slå "PÄ" maskinen och utan arbetsstycke, sågkingan genom hela det törnka snifter för att säkerställa att ingenting är i vägen och att dei inte finns någon risk att såga i anslaget.

1) Använd lämpliga stöd såsom bordsförlängning, sågbockar, etc. för ett arbetsstycke som är längre eller bredare än bordet. Arbetsstycken som är längre eller bredare än geringssågens bord kan välta om de inte stöds säkert. Om det avkapade stycket eller arbetsstýcket välter, kan det lyfra upp det nedre skyddet eller slungas livåg av den roteronde klingan.

m) Använd inte en annan person som ersättning för bordsförlängning eller som extra stöd. Om arbetsstycket inte har stadigt stöd kan klingan körva eller arbetsstycket kan splittras vid sågningen och dra in dig och din medhjälpare i den roterande klingan.
n) Den avkapade delen får inte hamna i kläm eller tryckas mot den roterande sägklingan på något sätt. Om det är trång t.ex. om längdbegränsningar används, kan den avkapade delen pressas mot klingan och slungas ivög med stor kraft.
o) Använd alltid en tving eller en fixtur som är utformad för att stöda runda objekt såsom stänger eller rör ordentligt. Stänger har en tendens att rotera när de sågas, vilket gör att klingan "biter sig fast" och drar arbetsskycket tillsammans med din hand in i klingan.
p) Låt klingan uppnå full hastighet innan den vidrör arbetsstycket. Detta minskor risken för att arbetsstycket slungas ivög.
q) Stäng av geringssågen om arbetsstycket eller klingan hamnar i kläm. Vänta tills alla rörliga delar har stannat och dra ut stickproppen från strömkällan och/eller avlägsna batteripaketet. Avlägsna sedan materialet som har fastnat. Att fortsätta sågningen med ett arbetsstycke som sitter i kläm kan leda till att man förlorar kontrollen eller till att geringssågen skadas.
r) När snittet är klart, släpp strömbrytaren, håll ner säghuvudet och vänta tills klingan stannar innan du avlägsnar den kapade biten. Art föra händerna i närheten av den fritt roteronde klingan är forligt.
s) Häll i handtaget stadigt om du inte avslutar ett snitt eller om du släpper strömbrytaren innan såghuvudet är helt och hålet i den nedre positionen. Sägers inbromsning kan leda till att såghuvudet plötsligt dras nedät, vilket ger upphov till en risk att skada sig.

Ytterligare säkerhetsregler för geringssågar

WARNING: Anslut inte strömförsörjningen i enheten innan du har läst och förstätt i funktionerna fullständigt.

• ANVÄND INTE DENNA MASKIN innan den är fullständigt monterad och installerad i enlighet med instruktionerna. En maskin som är felaktigt monterad kan orsaka allvarliga kroppsskador.
- FRÅGA OM RÅD av din förman, instruktör eller en annan kvalificerad person om du inte är fullständigt säker på hur denna maskin ska användas. Kunskap är säkerhet.
- SE TILL ATT klingan roterar i rätt riktning. Klingons tänder ska vara riktade i den rotationsriktning som indikeras på sågen.
- SPÄNN FAST ALLA KLÄMHANDTAG, rattar och spakar för användningen. Lösa klämmor kan leda till att delar av arbetsstycket slungas iväg med hög hastighet.
- SÄKERSTÄLL att klingan och klingfästena är rena, de försänkta sidorna av klingfäsiet ligger emot klingan och att axelskruven är ordentligt spänd. Lös eller felaktig fastsättning av klingan kan leda till att sågen skadas eller personskador uppstår.
- ANVÄND INTE MED HÖGRE SPÄNNING ÄN DEN SOM ÄR AVSEDD för sågen. Överhettning, skador på verktyget och personskador kan bli föliden.
- KILA ALDRIG FAST NÅGONTING MOT FLÄKTEN för att hålla motoraxeln. Skador på verktyget och personskador kan uppstå.
- SÄGA ALDRIG JÄRNHALTIGA METALLER ELLER MURVERK. Viket som helst av detta kan leda till att sägländerna slits bort från bladet och orsakar allvarliga kroppsskador.
- HA ALDRIG NÅGON DEL AV DIN KROPP I SÅGKLINGANS RÖRELSERIKTNING. Personskador kommer att uppstå.
- APPLICERA ALDRIG SMÖRJMEDEL PÅ KLINGAN NÄR DEN ROTERAR. Att applicera smörjmedel kan leda till att din hand kommer i kontakt med klingan och orsakar allvarliga skador.
- PLACERA INTE någondera hand i klingans närhet när sögen är ansluten till strömkällan. Om klingan startas i misstag kan detta leda till allvarliga skador.
- STRÄCK DIG ALDRIG RUNT ELLER BAKOM SÄGKLINGAN. En klinga kan orsaka allvarliga skador.
- STRÄCK DIG INTE UNDER SÄGEN såvida inte den har stängts av och batteriet har tagits bort. Kontakt med sågklingan kan leda till personskador..
- SÄTT FAST MASKINEN PÅ ETT STADIGT OCH STÖDJANDE UNDERLAG. Vibrationer kan eventuellt göra att maskinen glider, förflyttor sig eller välter och orsakar allvarliga kroppsskador.
- ANVÄND ENDAST KAPKLINGOR rekommenderade för geringssågar. Använd klingor med härdade länder och en skrönkning på över 7 grader för att uppnå bästa resultat. Använd inte klingor med djupa tandbottnar. Dessa kan böjas och komma i kontakt med skyddet, vilket kan leda till allvarliga skador på moskinen och/elier personer.
- ANVÄND ENDAST KLINGOR AV KORREKT STORLEK OCH TYP som är avsedda för detta verktyg, för att undvika skador på maskinen och/eller allvarliga personskador (uppfyller EN847-1).
- KONTROLLERA ATT KLINGAN INTE ÄR SPRUCKEN eller har andra skador innan den används. En sprucken eller skadad klinga kan gå i bitar som slungas tvög med hög hastighet och orsakat allvarliga kroppsskador. Byt omedelbart ut en sprucken eller skadad klinga. Observera den maximala hastigheten som är märkt på sågklingan.
- RENGÖR KLINGAN OCH KLINGFÄSTEN före användningen. Ait rengöra klingan och klingtöstena ger dig möjlighet att kontroliera att inga skador finns på dem. Om sprickor eller skador finns på klingan eller klingtöstena, kan de gå i bitar som slungas liväg med hög hastighet och orsaka allvortiga krappsskador.
- DEN MAXIMALA HASTIGHETEN FÖR SÅGKLINGAN skall alltid vara större än eller lika med hastigheten som är angiven på märkplattan på verktyget.
- SÄGKLINGANS DIAMETER måste vara enligt märkningen på märkplattan på verktyget.

• ANVÄND INTE SKEVA SÅGKLINGOR. Kontrollera att klingan löper jämnt och vibrationsfritt. En vibrerande klinga kan orsaka skador på maskinen och/eller allvarliga personskador.
• Använd INTE smörjmedel eller rengöringsmedel (särskilt sprej eller aerosol) i närheten av plastskydden. Karbonplasten som används i skydden påverkas av vissa kemikalier.
• HÅLL SKYDDET PÅ PLATS och i fungerande tillständ.
• ANVÄND ALLTID GERINGSSKIVAN OCH BYT UT DENNA SKIVA NÄR DEN ÄR SKADAD. Litet spån som samlas under sågen kon störa sågklingan och leda till att arbetsstycket blir instabilt när del sågas.
• ANVÄND ENDAST KLINGFÄSTEN SOM ÄR AVSEDDA FÖR DETTA VERKTYG för att undvika skodor på maskinen och/eller allvarliga personskador.
  • SE TILL att använda korrekt sågklinga för det material som skall sågas.
• RENGÖR MOTORNS VENTILATIONSÖPPNINGAR från spån och sågdamm. Om motorns ventilationsöppningar är tilläppta kan maskinen överhetta, vilket skodar maskinen och eventuellt orsakar en kortslutning som kan led till allvarliga skodor.
  • LÅS ALDRIG STRÖMBRYTAREN I POSITIONEN "PÅ". Allvarliga personskador kan uppstå.
• STÄ ALDRIG PÅ VERKTYGET. Allvarlig kroppsskada kan uppstå om verktyget välter eller om badet vidrörs i misstag.

VÄRNING: Sågning i plast, kådigt trä eller annat material kan orsaka att smält material sändens på sågklingan och dess tänder, vilket ökar risken för att klingan överhettas och körvar under sågningen.

VÄRNING: Använd alltid personliga hörselskydd. Under vissa omständigheter och viss användning kan bulier från denna produkt bidra till hörselskador. Var medveten om följande faktorer som påverkar exponeringen för bulier:

• Använd sågklingor som har konstruerats för avge mindre buller,
• Använd endast väl slipode sågklingor, och
• Använd specialkonstruerade sågklingor med reducerat buller.

WARNING: Använd ALLTID skyddsglasögon. Vanliga glasögon är INTE skyddsglasögon.

VANNING: Detta verktyg kan ge upphov till och/eller sprida damm som kan leda vararliga och permanenia luftvägsskador eller andra skador. Använd alltid andningsskydd som lämpar sig vid exponering för damm.

WARNING: Man vet att vissa slags damm som uppstår vid maskinell slipning, sågning, förning och andra bearbetningsmetader innehåller kemikalier som kan orsaka cancer, fosterskador eller andra reproduktionsproblem. Några exempel på dessa kemikalier är:

• bly från blybaserade färger,
• kristallint kisel i tegel och cement samt andra murverksprodukter, och
  • arsenik och krom i kemisk behandlat virke.

Din risk för dessa exponeringar varierar beroende på hur ofta du gör denna typ av arbete. För all minska din exponering för dessa kemikaler: arbeta på ett väl ventilerat område och använd godkänd säkerhelsutrustning, såsom dammskyddsmasker som är specialkonstruerade för att filtrera mikroskopiska partiklar.

- Undvik långvarig kontakt med damm som uppstår vid maskinell slipning, sågning, borning och andra bearbetningsmetoder. Använd skyddskläder och tvåtta exponerade områden med tvål och vatten. Om dørm får komma in i munnen, nåson, ögonen eller lägger sig på huden kan det gymnna upptagning av skadliga kemikalier.

Övriga Risker

Följande risker är förbundna till användningen av sågar:

• Kroppsskador orsokade av att man vidrör roterande delar.
  Även om man följer alla relevanta säkerhetsföreskrifter och tillämpar alla säkerhetsanordningar kan vissa kvarstående risker inte undvikas. Dessa är:
  • Hörselskada.
• Risk för olyckor orsakade av det roterande sågblodets oskyddade delar.
• Risk för kroppsskada vid bladbyte.
• Risk att klämma fingrarna när skyddsköporna öppnas.
• Hålsorisker till följd av inandat damm som bildas vid sågning av trä, i synnerhet ek, bok och MDF.
  Följande faktorer ökar risken för andningsproblem:
• Ingen utsugningsapparat ansluten vid sågning av trä.
• Otilröcklig spånutsugning som orsakas av smutsigo utsugningsfilter.

SPARA DESSA INSTRUKTIONER

Laddare

DEWALTladdare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Elektrisk Säkerhet

Denna maskin har konstruerals för olika spänningar - batteriförsörjning 2x 54V och AC-försörjning på 230V. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Kontrollera också att spänningen i din sladdanslutna strömkälla är densamma som i elnätet.

Ditt DEWALT-verktyg, din laddare och din sladdanslutna strömkälla är dubbelisolerade i enlighet med EN62841 och EN60335; därför behövs ingen jordningstråd.

Om strömsladden är skadad får den endast bytas av DEWALT eller en auktoriserad serviceorganisation.

VARNING: Vi rekommenderar användning av en jordfelsbrytare med en restström på eller mindre.

Använda en förlängningssladd för din laddare eller sladdanslutna strömkälla

En förlängningssladd skall inte användas såvida det inte är absolut nödvändigt. Använd en godkänd förlängningssladd, som är lämplig för laddarens eller den sladdanslutna strömkällans strömbehov (se Tekniska data). Minsta ledarstorlek är „5 mm ^2 ; maximal längd är 30 m. Om du använder en sladdvinda, linda alltid av sladden fullständigt.

Använda DCB500 sladdanslutna strömkälla

DEWALTsladdanslutna strömkälla är designad för att tillhandahålla ström för DrWALT 2x 54 V FLEXVOLT™ sladdlösa verktyg. Sätt in den sladdanslutna strömkallan i geringssågens batterispår (se

Installera och avlägsna den sladdanslutna

strömkällan och Bild D) och anslut strömkällan till ett AC-uttag. Strömmataren kommer att fungera som en strömkälla till verktyget. Din D-WALT

sladdanslutna strömkälla ska endast användas med ett standard 230V elektriskt hushållsuttag. Den sladdanslutna strömkällan är lämplig för användning med dubbelisolerade 2x 54 V verktyg. EU-modellen av DCB500 har ingen jordad kontakt.

Din DrWALTsladdanslutna strömkälla kan endast användas med en strömförsörjning som motsvarär spänningen på markplattan för DCB500 och inte med DC strömkällor. Kontrollera att verktygets märkström är lägre än eller lika med nätadapterns märkström.

Ytterligare specifika användarinstruktioner

Den sladdanslutna strömkällan kan bli för varm att vidröras under användning. Detta är normalt och indikerar inte något problem.

VIKTIGT. Strömkällan är inte servicebar. Det finns inga användarservicebara delar inuti strömkällan.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

- Innan loddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

WARNING: Risk för stötar. Låt ingen vätska komma in i laddaren. Det kan resultera i vätska stötar.

SEI/PP: Risk för brännskador. För att minska risken för skador ladda endastDEV/ALT Lässingsbara batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SEIPP: Barn bör övervakas för att garantera att de inte leker med apparaten. OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremäl. Främmande föremäl som är ledonde såsom, men inte begrönsat till, stölull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns nå batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

- Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.

- Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i borndrisk, elektriska stöter eller död med elektrisk ström.

- Utsätt inte laddaren för regn eller snö.

- Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.

- Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.

- Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk får brand, elektriska stötor eller död av elektrisk ström.

- Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta köllor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.

• Använd inte laddaren med skadad sladd eller kontakt—byt ut dem omedelbart.

- Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.

- Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötor, dödsfall via elektricitet eller brand.

- Om strömsladden skados måste den bytos omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.

- Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Bortlagning av batteripakelet kommer inte att minska risken.

- Försök ALDRIG att ansluta två loddare tillsammans.

- Laddaren är konstruerad för att arbeta med standard 230V hushällsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i

2. Sätt i batteripaketet 21 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.

3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 31 på batteripaketet.

NOTERA: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

Se nedanstående tabell angående batteripaketets laddningsstatus.

Laddningsindikatorer

laddar fullständigt laddad Varmt/kalt paket fördräjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatiola laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripakelet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118 laddaren är utrustad med en intern flakt som är designad att kyla batteripaketet. Fläkten slås på automatiskt när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhäll för ett elektriskt uttag och borta från höm och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mell för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan ring. Smuts och fett kan avlägsnas från utsidan av laddaren med en traso

med en mjuk, icke-metallisk borste. Arvänd inte vatten eller någon rengäringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning. Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

- Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.

- Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.

- Alda endast batteripaketer i DrWAI Tladdare.

- Skvätt INTE eller sänk ned i vatten eller annan vätska.

- Förvara inte eller använd verktyget och batteriet på platser där temperaturen kan sjunka under 4 °C (såsom utomhusskjul eller byggnader i metall under vintern) eller överskrider 40 °C (såsom utomhusskjul eller byggnader i metall under sommaren).

SVENSKA

• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapos när batteripaket med litiumjon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivåtskan kommer in i ögat, skölly med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk amsorg behövs består batteri-elektrolyten av en blondning av flyrande organisko karbonater och litumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symptom kvarstår, sök medicinsk vård.

WARNING: Fara för brönnskada. Batterivåtskan kan varo lättantländlig om den som är för qnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om kredne batteripaketets hölja spricker eller är skadat sätt inte in det i laddoren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körls över eller skodats på något annat sätt (i.e. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström, Skodade batteripaket skall returneras till servicecenter för överinnning.

VÄRNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att märmiföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SEI/PP: När den inte används skall den läggas på sidan på en stabil plats så att lögning riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripakeret men lätt kan vältas.

Transport

WARNING: Brandfara. Transport av batterier kan leda till eldsvåda om batteripolema är attligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolema är skyddade och väl isolerade från material som eventueilt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterler skoll inten placeras i det incheckade bagaget.

DFWALTbatterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FNs rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,31 FNs testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DrWALTbatteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderat inte DrWAL. Tfygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestammelser.

Transportera FLEXVOLT™ batterlet

DEWALTFLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge: När locket är fäst på FLEXVOLT™ batteriet är batteriet i transport-läge. Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt

fränkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport Wh-klassificering kan indikera

3 x 36 Wh, vilket betyder tre batterier på 36 Wh var. Användningen av Wh-klassificeringen indikerar 108 Wh (underförstätt ett batteri).

Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

NOTERA: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bildiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Laddaendast DrWALT batteripaket med avsedda DrWALTladdare. Laddning av batteripaket med andra än de avsedda DeWALT batterierna med en DeWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränninte batteripaketet.

ANVÄNDNING: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

TRANSPORT: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

DHS780 arbetar med 54 volts batteripaket.

Dessa batteripaket kan användas: DCB546, DCB547, DCB548. Se Tekniska data för mer information.

Förpackningens innehåll

Förpackningen innehåller:

1 DHS780 geringssåg

1 Sågklinga

I påsen:

1 Klingnyckel
1 Materialklämma
1 Dammpåse
2 Basförlängningshandtag och installation av hårdvara
1 Bruksanvisning

Kari inkludera:

1 DCB500 DEWALTsladdansluten strömkälla
2 54V batterier

1 Dubbelportsladdare

- Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstätt under transporten.

- To dig tid att grundligt läsa igenom och förstå denna bruksanvisning innon den tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Använd hörselskydd.

Använd skyddsglasögon.

Håll alltid händerna undan från bladet.

Håll handen minst 100 mm från vardera sida av sågklingan.

Titta inte direkt in i ljuskällan.

Bärpunkt

Placering av datumkod (Bild D)

Datumkoden 30 som också inkluderar tillverkningsår finns tryckt i kåpan. Exempel:

2019 XX XX

Tillverkningsår

WARNING: Modifiera aldrig elverktryget eller någon del av det. Skada eller personskada lark opstå.

1 Undre skydd

2 Drifthandtag

3 Bärhandtag

4 Avtryckare

5 Låsknapp avtryckare

6 Bänkmonteringshål

7 Geringslåshandtag

8 Geringsutlösningsknapp

9 Spärrfrigöringsarm för gering

10 Geringsskiva

11 Markör för geringsskala

12 Geringsskala

13 Geringsskalans skruvan

14 Basförlängning

15 Anslag

16 Vinkeškala

17 Markör för vinklingsskala

18 Låspinne

19 Glidåsspak

20 XPS ^TM på/av omkopplare

21 Batteripaket

22 Skenor

23 Skenans låsratt

24 Skenans inställningsskruv

25 Dammutsugaröppning

26 Insexnyckel

27 Fasningslåsratt

28 Hål för skruvtving

29 Ratt för åsidosättande av fasstopp

33 Djupjusteringsskruv

34 Räfflingsstopp

35 Anslagsjusteringsratt

36 Hänglåshål

37 Anslagsband

Avsedd användning

Din DeWALTDHS780 geringssåg har konstruerats för professionell sågning av trä, träprodukter och plast. När lämpliga sågklingor används är det också möjligt att såga aluminium. Den utför sågoperationer såsom kapning, snedsågning och geringssågning enkelt, korrekt och säkert. Denna enhet är konstruerad för användning med en nominell bladdiameter på 305 mm med karidbladspets.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. Denna geringssåg är ett professionellt elverktyg. LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

ING: Använd inte denna maskin för andra syften än vad som avsetts.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarlig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH INSTÄLLNINGAR

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och körna bort batteripaketet eller strömkällan före transport, innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktig start kan orsaka skodor.

ING: Använd endos! DEWALT batteripaket, sladdansluten strömkällo och laddare.

1. Öppna lådan och lyft ut sågen med bärhandtaget 3, såsom visas i Bild G.
2. Placera sågen på en jämn och plan yta.
3. Lossa skenans låsratt 23, och skjut såghuvudet bakåt för att läsa det i den bakre positionen.
4. Tryck ned manöverhandtaget 2 helt lätt och dra ut låspinnen 18.
5. Släpp försiktigt trycket nedåt och håll i drifthandtaget och låt den lyftas till sin fulla höjd.

Hålen 6 i alla fyra fötterna är till för att möjliggöra bänkmontering. Två olika hålstorlekar finns för två olika skruv- eller bultstorlekar. Använd något av hålen, det är inte nödvändigt att använda båda hålen.

Montera alltid fast sågen på en stabil yta för att förhindra rörelser. För att förbättra verktygets flyttbarhet, kan det monteras på en bit plywood som är 12,7 mm (1/2") eller tjockare vilken kan spännas fast på ditt arbetsbord eller flyttas till andra arbetsplatser och spännas fast.

NOTERA: Om du väljer att montera din såg på en bit plywood, se till att monteringsskruvama eller -bultama inte sticker ut ur skivans undersida. Plywoodskivan måste ligga plant på underlaget. När sågen klärns fasta på någon arbetsyta, kläm endast på fastspänningsbasen där monteringsskruvarna är placerade. Fastklämning vid andra punkter kommer att störa den korrekta hanteringen av sågen.

VÄNING: För att undviko att sågen kärvar och är inexakt, se till att

monteringsunderlaget inte är skevt eller ojämnt på något annat sätt. Om sågen gungar på arbetsytan, placera en tunn bit av något material under ena sögtafen tills sågen sitter fast på monteringsytan.

Montering av basförlängningen (Bild II)

WARNING: Bordsförlängningen måste monteras på båda sidor om sågbasen inmärs sägen används.

VÄNNING: Se till att Justera in bordsförlängningen i monteringsöppningarna så är i nivå med sågbasen.

1. Leta reda på hålen ovanför handfördjupningarna på sidan om basen.
2. Använd en insexnyckel, fäst skruven 65 genom brickan 66, genom basförlängningen 14 och in i hålen på basen.
3. Se till att förlängningen sitter fast genom att dra i förlängningen för att verifiera att det inte finns några rörelser.
4. Upprepa stegen 1 till 3 för den andra sidan.

NOTERA: Se till att förlängningen är i nivå med arbetsytan så att arbetsstycket vilar jämnt. Ett rakt arbetsstycke skall inte ha något gap mellan den och basförlängningen.

Montering och borttagning av batteripaketet från verktyget (Bild C1)

NOTERA: För bästa resultat se till att batterpaketet är fulladdat.

För att installera batteripaketen 21 i verktyget, ska batteripaketen justeras i linje med skenorna på sidan av motorhuset och de ska skjutas in tills de sitter ordentligt i verktyget. Säkerställ att de inte glider ut. Sätt in dammskyddet 40 i den sladdanslutna strömkällans kontakt 38 mellan batterierna.

OBSERVERA: Håll dammskyddet på plats när den sladdanslutna strömkällan inte används.

För att ta bort batteripaketet från verktyget, tryck på frånkopplingsknappen 31 och dra med ett fast grepp ut batteripaketet ur verktyget. Sätt i batteriet i laddaren på det sätt som det beskrivs i avsnittet som behandlar laddaren i denna bruksanvisning.

Vissa DrWAL Tbatteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att slå till bränslemätaren ska du trycka in och hålla kvar bränslemätarknappen. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningslivå. När laddningen i batteriet är under den användbara gränsen kommer inte laddningsmätaren att lysa och batteriet behöver laddas.

NOTERA: Laddningsmätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Installation och borttagning av den sladdanslutna strömkällan till och från ett verktyg (Bild D–F)

Innan den sladdanslutna strömkällan ansluts till verktyget, ta bort änden på dammhöljet 40 från kontakten till verktygets sladdanslutna strömkälla 38. Dra bort dammhöljet från verktygets sladdanslutna strömkällas hållare så att det inte stör införandet av den sladdanslutna strömkällan. Se efter om det finns skräp i kontakten till verktygets sladdanslutna strömkälla. Skräp inuti kontakten kan förhindra att den sladdanslutna strömkällan sitter fast. Om det finns skräp, rengör med lågt lufttryck. Se Rengöra den sladdanslutna

strömkällans kontakt

OBSERVERA: Den sladdanslutna strömkällon är endost till för AC-strömkällor vid användning med detta verktyg. Användning med DC-strömkällor kan resultera i skador på verktyget.

Installation av den sladdanslutna strömkällan i verktyget:

1. Med den sladdanslutna strömkällan urkopplad riktas dess AC-kontakt mot verktygets kontakt för strömkällan 38 tills den snäpper på plats.
2. Se till att den sitter helt fast i verktyget och inte lossnar.
3. Fäst dammhöljet 40 på dammhöljeshållaren (41, Fig. E) i den sladdanslutna strömkällan.
4. Fäst sladdclipset 42 i verktygets sladdhållare (43, Bild F). Tryck fast clipset i hållaren.
5. Med verktyget avstängt kopplas strömkällan in i ett standard 230 V elektriskt hushållsuttag. Försök inte att använda den sladdanslutna strömkällan med annan spänning.
6. Använd verktyget enligt verktygsinstruktionerna, se till att sladden är placerad så att den inte trampas på, snubblas på eller på annat sätt utsätts för skador eller påfrestning.
7. För att ta bort den sladdanslutna strömkällan från verktyget, kopola först bort den sladdanslutna strömkällan från uttaget och tryck sedan på utlösningsknappen 39 och dra ut den sladdanslutna strömkällan från verktyget med ett fast grepp. Tryck fast änden på dammhöjet 40 i verktygets sladdanslutna strömkällas kontakt 38.

Byta eller installera en ny sågklinga

VANNING: För att minska risken för personskador, använd arbetshandskor när du frankar sågklingan.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och kappä bort batteripaketet eller strömkällan före transport, innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Se till att avtryckaren är i låget OFF. En oavskitig start kan orsaka skador.

- Tryck aldrig ned spindelläsknappen när bladet är anslutet till eluttaget eller i rörelse.

- Såga oldrig lättlegering eller i järnhaltig metall (innehåller järn eller stål) eller murverk eller fibracementprodukter med denna geringssåg.

1. Koppla från sågen från strömkällan eller ta bort batterierna.
2. Lyft upp armen till det översta läget och lyft upp det nedre skyddet 1 så långt som möjligt.
3. Tryck in spindellåsknappen 49 medan sågklingan försiktigt roteras för hand tills låset aktiveras.
4. Fortsätt att hålla knappen intryckt, använd den andra handen för att med den medföljande nyckeln 26 lossa klingans skruv. (Vrid medurs, vänstergånga.)
5. Ta bort klingskruven 44, den ytre klämbrickan 45, adaptern 46 och klingan 47. Den inre klämbrickan 48 kan lämnas kvar på spindeln.

NOTERA: För klingor med ett bladhål på 15,88 mm, används inte bladadaptern på 25,4 mm.

1. Koppla från sågen från strömkällan eller ta bort batterierna.
2. Lyft upp armen till det översta läget och lyft upp det nedre skyddet 1 så långt som möjligt.
3. Lossa, men skruva inte bort skyddets hållarskruv 62 förrän hållaren 63 kan skjutas upp så mycket att klingskruven kan nås 44. Den nedre skyddet kommer att förbli upplyft på grund av positionen på skyddets hållarskruv.
4. Tryck in spindellåsknappen 49 medan sågklingan försiktigt roteras för hand tills läset aktiveras.
5. Fortsätt att hålla knappen intryckt, använd den andra handen för att med den medföljande nyckeln 26 lossa klingans skruv 44. (Vrid medurs, vänstergånga.)
6. Ta bort klingskruven 44, den yttre klämbrickan 45, adaptern 46 och klingan 47. Den inre klämbrickan 48 kan lämnas kvar på spindeln.

NOTERA: För klingor med ett bladhål på 15,88 mm, används inte bladadaptern på 25,4 mm.

1. Koppla från sågen från strömkällan eller ta bort batterierna.
2. Med armen lyft och den nedre skyddshållaren öppen, placera adaptern och klingan på spindeln och placera den på den inre klingklämman med tänderna nederst på klingan pekande bakåt på sågen.
3. Montera den yttre klämbrickan på spindeln.
4. Montera klingskruven och aktivera spindellåset, dra åt skruven med den medföljande nyckeln (vrid moturs, vänstergångad).
5. DSH780-XE ONLY, Bild I: Ställ tillbaka skyddets hållare 63 till sin original position och spänn de båda skruvarna 62 på skyddets hållare ordentligt för att fästa hållaren.

WARNING: Skyddsfästet måste föras tillbaka till originalläget och skydshållarskruven måste dras åt innan sågen startas. Om detta inte görs kan skyddet komma i kontakt med den roterande klingan och resultera i skador på sågen och allvarliga personskador.

WARNING! Vor medveten om all sågklingan endast kan bylas såsom beskrivits. Använd och blad som specificeras under Tekniska data; Kat. nr.: DT4260 föreslås.

Transportera sågen (Bild A)

WARNING: För att minska risken för allvarliga personskador skall, ALLTID sjärtenans lästratt, geringsläshandtaget, fasiäshandtaget, läspinnen och styrskenans inställningsratt läsas innan sågen transporteras. Använd oldrig skydden för transport eller för att tyfiga upp.

För att bekvämt kunna bära geringssågen har ett bärhandtag 3 placerats ovanpå sågarmen.

• Vid transport av sågen sänk huvudet och tryck in läspinnen 18.
• Lås styrskenans låsratt med såghuvudet i den främre positionen, lås geringsarmen i full vänstergeringsvinkel, skjut anslaget 15 helt inåt och lås faslåsratten 27 med såghuvudet i vertikal position för att göra verktyget så kompakt som möjligt.
• Använd alltid bärhandtaget 3 eller handinbuktningen 14.

Funktioner och kontroller

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och körna bort batteripaketet eller strömkällan före transport, innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Se till att avtryckaren är i läget OFF. En oavskitlig stort kan orsaka skador.

Geringsinställning (Bild L)

Geringslåshandtaget 7 och geringsutlösningsknappen 8 läter dig gera din såg till 60° höger och 50° vänster. För att geringssåga med sågen, lyft geringsutlösningshandtaget, tryck på geringsutlösningsknappen och ställ in önskad geringsvinkel på geringsskalan 12. Tryck ned geringslåshandtaget för att läsa geringsvinkeln.

Faslåsratt (Bild A)

Faslåset låter dig luta sågen 49° åt vänster eller höger. För att ställa in fasinställningen, vrid på ratten 27 moturs. Såghuvudet lutar lätt åt vänster eller höger när 0° fasfrigöringsknappen trycks in. För att dra åt, vrid fasläsratten medurs.

0° Fasningsfrigöring (Bild A)

Fasstoppets frigöring 29 låter dig luta sågen åt höger förbi 0°-markeringen.

Når den är aktiverad kommer sågen automatiskt att stoppas vid 0° när den förs upp från vänster. För att temporärt passera 0° åt höger drar du i faslåsratten 27. Når ratten släpps kommer åsidosättandet att åter aktiveras. Faslåsratten kan läsas genom att ratten vrids 180°. Vid 0° låser frigöringen på plats. För att hantera frigöringen lutar du sågen lätt åt vänster.

45° Åsidosättande av fasstopp (Bild A)

Det finns två fasstoppfrigöringsspakar, en på var sida om sågen. För att luta sågen åt vänster eller höger över 45°, skjut 45° fasfrigöringsspaken 53 bakåt. I den bakersta positionen kan sågen lutas förbi dessa stopp. När 45° stopp behövs drar du 45° fasfrigöringsspaken framåt.

Toppfasningsanhåll (Bild M)

NOTERA: Toppfasningskapningar kan göras med hårda stopp för en fast och noggrann inställning till 30° och 33.9°.

Vid sågning av toppformning liggande plant är din såg utrustad med et snabbinställt toppstopp, vänster eller höger (se Instruktioner för sågning av toppformning liggande plant och använda de komplicerade funktionerna.

30° toppfasningsanhålet 55 kan vridas för att komma i kontakt med toppjusteringsskruven 52.

För att vända på 30° toppfasningsanhålet till 33,9° tar du bort lässkruven 57, 22,5° fasningsanhålet 54 och 30° toppfasningsanhålet 55. Vänd på 30° toppfasningsanhålet 55 så att 33,9° texten riktas uppåt. Sätt tillbaka skruven 57 för att fästa 22,5° fasningsanhålet och 33,9° toppfasningsanhålet. Precisionsinställningen kommer inte att påverkas.

22,5° fasningsanhåll (Bild M)

Din såg är utrustad för att snabot och korrekt ställa in en fasning på 22,5°, vänster eller höger. 22,5° fasningsanhället 54 kan vridas för att komma i kontakt med toppjusteringsskruven 52.

Med skenans läsratt 23 kan du läsa såghuvudet stadigt så att det inte glider på skenorna 22. Detta är nödvändigt när vissa kapningar görs eller när sågen transporteras.

Spårningsstopp (Bild A)

Spårningsstoppet 34 gör att djupet på sågningen begränsas. Stoppet är användbart vid spontning och vid stora vertikala kapningar. Vrid spårningsstoppet framåt och ställ in djupinställningsskruven 33 till önskat sågdjup. För att låsa inställningen drar du åt vingmuttern 32. Rotering av spårningsstoppet till sågens baksida kommer att koppla bort spårningsstoppfunktionen. Om djupstoppskruven är för hårt åtdragen för att lossas för hand kan medföljande klingnyckel 26 användas för att lossa skruven.

Låspinne (Bild A)

WARNING: Låspinnen bör endast användas när sägen bärs eller vid förvaring av sägen. Aldrig ALDRIG läspinnen för något sågjobb.

För att läsa såghuvudet i det nedre läget, tryck ned såghuvudet, tryck in läspinnen 18 och släpp såghuvudet. Detta kommer att på ett säkert sätt hålla ned såghuvudet vid förlyttning av sågen mellan olika platser. För att lossa, tryck ned såghuvudet och dra ut pinnen.

Inställning

Din geringssåg är fullständigt och korrekt inställd på fabrik vid tillverkningen. Om omjustering krävs på grund av transport och hantering eller av någon annan anledning, följ instruktionerna nedan för att ställa in din såg. När det är gjort bör dessa inställningar förbli korrekta.

1. Lås upp geringslåshandtaget 7 och sväng geringsarmen tills geringsutlösningsknappen 8 läser i geringspositionen 0°. Lås inte geringslåshandtaget.
2. Placera en vinkel mot sågens anslag och klingan, som visas i Bild P. (Rör inte vid bladtändernas spetsar med vinkeln. Om så görs kommer det att ge felaktigt mätvärde.)
3. Om sågklingan inte är exakt vinkelrät mot anslaget, lossa de fyra skruvarna 13 som håller geringsskalan 12 och flytta geringslåshandtaget och skalan åt vänster eller höger tills klingan är vinkelrät mot anslaget mätt med vinkelhaken.
4. Dra åt de fyra skruvama. Bry dig inte om avläsningen av geringspekaren 11 i detta läge.

Geringspekarinställning (Bild L)

1. Lås upp geringslåshandtaget 7 för att flytta geringsarmen till positionen noll.
2. Med geringslåsarmen upplåst läter du geringshaken snäppa på plats när du vrider geringsarmen till noll.
3. Observera geringspekaren 11 och geringsskalan 12 som visas i Bild L. Om pekaren inte indikerar exakt noll, lossa geringspekarens skruv 50 och håll pekaren på plats, positionera om pekaren och dra åt skruven.

Justering av rät fasvinkel mot bordet (Bild A, M, O)

1. För att rikta in klingans vinkel mot bordet, lås armen i det nedre läget med läspinnen 18
2. Placera en vinkelhake mot klingan och se därvid till att vinkelhaken inte befinner sig ovanpå en tand (Bild O).
3. Lossa faslåsratten 27 och se till att armen är fast mot det 0° fasstoppet.
4. Vrid på 0° fasinställningsskruven (58, Fig. I) med 6 mm klingnyckeln 26 om så behövs så att klingan befinner sig vid 0° vinkel mot bordet.

Faspekarinställning (Bild M)

Om faspekaren 17 inte indikerar noll, lossa då varje skruv 51 som håller varje faspekare på plats och flytta dem efter behov. Se till att 0" fasen är korrekt och att faspekarna är inställda innan någon annan fasvinkelskruv justeras.

Inställning av fasstopp 45° höger eller vänster (Bild A, M)

För justering av det högra 45° fasstoppet:

1. Lossa faslåsratten 27 och dra i fasstoppets frigörandeknapp 29 för att åsidosätta 0° fasstoppet.
2. Om faspekaren 17 inte indikerar exakt 45° när sågen är helt till höger och den 45° fasjusteringsskruven 56 är i kontakt med 45° fasfrigörandespaken, vrid vänster 45° fasjusteringsskruv 56 med den 6 mm klingnyckeln 26 (vilken medföljer vissa enheter) tills faspekaren indikerar 45°. Säkerställ att den 45° fasfrigörandespaken 53 är i kontakt med den 45° fasjusteringsskruven 56.

För justering av den vänstra 45° fasstoppet:

1. Lossa faslåsratten 27 och luta huvudet åt vänster.

2. Om faspekaren 17 inte indikerar exakt 45°, vrid den högra 45° fasinställningsskruven 56 tills faspekaren avläser 45°.

Justering av fasstoppet till 22,5° (eller 30°) (Bild A, M)

NOTERA: Ställ endast in fasvinklarna efter att 0° fasvinkeln och faspekaren ställts in.

För att ställa in den vänstra 22,5° fasvinkeln vippa ut det vänstra 22,5° fasanslaget 54. Lossa fasläsratten 27 och luta huvudet helt åt vänster. Om faspekaren 17 inte exakt indikerar 22,5°, vrid på toppjusteringsskruven 52 i kontakt med anslaget med en 10 mm nyckel (medföljer inte) tills faspekaren avläser 22,5°.

För att ställa in den högra 22,5" fasvinkeln, vippa ut det högra 22,5" fasanslaget. 54. Lossa faslärsatten 27 och dra fasstoppets frigöranderatt 29 för att åsidosätta 0" fasstoppet. När sågen är fullt åt höger, om inte faspekaren indikerar exakt 22,5", vird toppjusterlingsskruven 52 som är i kontakt med anslaget med en 10 mm nyckel tillis faspekaren indikerar exakt 22,5".

Den övre delen av anslaget kan ställas in för att ge fritt utrymme och låta sågen fasa upp till totalt 49" både åt vänster och höger.

1. För att ställa in varje anslag 15, lossa anslagsinställningsratten 35 och skjut anslaget utåt.
2. Gör en tornkörning med sågen avstängd och kontrollera det fria utrymmet.
3. Ställ in anslaget så att det är så nära klingan som möjligt för att ge maximalt stöd till arbetsstycket utan att påverka armens rörelser uppåt och nedåt.
4. Dra åt anslagsinställningsratten.
5. När fasningsoperationen är klar flytta tillbaka anslaget.

För vissa kapningar kan det vara önskvärt att föra anslaget närmare klingan. För att göra detta lossar du på anslagsinställningsratten 35 och skjuter anslaget närmare klingan förbi den normala gränsen och dra sedan åt anslagsinställningsratten. Gör först en tomkörning för att kontrollera att inte klingan kommer i kontakt med anslaget.

För vissa kapningar kan det vara önskvärt att ta bort glidanslaget. För att göra detta lossar du på anslagsinställningsratten 35 och skjuter anslaget bort från basanslaget. Anlagsbandet 37 hindrar att anslaget tas bort helt från sågen eller försvinner. Sätt tillbaka glidanslaget när kapningen är klar.

NOTERA: Spåren till anslagen kan bli tilltäppta med sågspån. Använd en borste eller lågt lufttryck för att rensa styrspåren.

Skyddsaktivering och synlighet (Bild A)

Det nedre skyddet 1 på din såg har konstruerats för att automatiskt avtäcka klingan när armen särks ned och att täcka klingan när armen lyfts upp.

Skyodet kan lyftas för hand vid installation eller borttagning av klingor eller för inspektion av sågen. LYFT ALDRIG UPP DET NEDRE SKYDDET MANUELLT SÄVIDA INTE KLINGAN STOPPATS.

Inställning av skenstyrningen (Bild A)

Kontrollera regelbundet skenorna 22 för frigång och avständ. Se till att skenans låsratt 23 ihar lossats.

Den högra skenan kan ställas in med inställningsskruven 23. För att minska avständet använd en 4 mm insexnyckel (medföljer e) och vrid inställningsskruven medurs gradvis medan såghuvudet glider fram och tillbaka.

Geringslåsinställning (Bilderna A, Q)

Geringslåsspaken 60 bör justeras om sågbordet kan flyttas när geringslåshandtaget är låst (ned) och i ett icke spärrat läge.

1. Placera geringslåshandtaget 7 i upplåst (upp) position.
2. Använd en 13 mm öppen nyckel för att lossa läsmuttern 59 på geringslässtängen.
3. Dra åt geringslåsstängen genom att vrida den medurs med en stjärnsskruvmejsel såsom visas i Bild Q. Vrid låsstängen tills den sitter åt ordentligt, vrid sedan moturs ett varv.
4. Lås geringslåset igen till ett icke-spärrat mått på geringsskalan – exempelvis 34° – och kontrollera att bordet inte roterar.
5. Dra åt muttern.

Innan du börjar

• Installera basförlängningarna på båda sidorna om sågbasen. Se sektionen Montera basförlängningarna.
• Kontrollera det skyddande båteshöljet om där finns skador och att den fungerar korrekt för del nedre skyddel.
• Se till att använda sågplattan. Använd inte maskinen om sågplattans öppning är bredare än 12 mm.
• Installera lämplig sågklinga. Använd inte mycket slitna klingor. Den maximala rotationshastigheten hos verktyget får inte överstiga det för sågklingan.
• Se till att alla låsrattar och låshandtagen är åtdragna.

• Använd personlig skyddsutrustning och anslut sågen till en extern dammsugare.

• Även om denna såg kan såga trä och många andra jämfria material refererar dessa instruktioner endast till sågning av trä. Samma riktlinjer gäller för de andra materialen. Såga inte järnhaltiga (järn och stål) material, fibercement eller murverk med denna såg!
  • Försök inte att såga mycket små bitar.

• Sätt fast arbetsstycket.
• Låt klingan säga fritt. Tvinga inte.
• Låt motorn nå dess fulla hastighet innan sågningen sker.

DRIFT

Bruksanvisning

NG: Följ alltid säkerhetsinstruktionerna och tillämpbara bestämmelser.

NG: För att minska risken för allvarlig personskada, stäng av verktyget och bort batteripaketet eller strömkällan före transport, innan du gör några ningar eller tar bort/installerar tillsatser eller tillbehör. Se till att avtryckaren är OFF. En oavsiktlig start kan orsaka skador.

Se Sägklingor under Valfria tillbehör för att väja den klinga som bästa passar dina behov. Se till att maskinen placeras på ett ergonomiskt sätt vad gäller höjd och stabilitet. Maskinens plats skall väljas så att operatören har god översikt och tillräckligt med utrymme runt maskinen så att arbetsstyckena kan hanteras utan begränsningar.

För att minska effekterna av vibrationerna se till att omgivande temperatur inte är för kall, att maskinen och tillbehören är väl underhållna och att arbetsstyckets storlek är lämpligt för denna maskin.

Korrekt kropp- och handposition (Bild R, S)

ING: För att minska risken för allvarlig personskoda, använd ALLTID lämplig tällning som visas i Bild R.

ING: För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, förekomma en plötslig reaktion.

• Häll aldrig händerna nära sågningsområdet. Placera inte händerna närmare än 100 mm från klingan.
• Håll arbetsstycket tätt mot bordet och anslaget under sågningen. Håll händerna i positionerna tills strömbrytaren frigjorts och klingan stannat helt och hållet.
  • GÖR ALLTID TOMKÖRNINGAR (UTAN STRÖM) INNAN DEN SLUTLIGA SÄGNINGEN SÄ ATT DU KAN KONTROLLERA KLINGANS BANA. KORSA INTE HÄNDERNA SÄSOM VISAS I Bild S.
• Ha båda fötterna stadigt på golvet och bibehåll en korrekt balans. När du flyttar geringsarmen åt vänster och höger, föll den och stå något åt sidan om såklingan.
• Titta genom slitsarna i skyddet när ett pennstreck följs.

Påslagning och avstängning (Bild A)

För att starta sågen, tryck upplåsningsspaken 5 åt vänster, tryck sedan in avtryckaren 4. Sågen kommer att gå så länge som avtryckaren är intryckt. Låt sågen komma upp i full hastighet innan sågningen görs. För att stänga av sågen, släpp avtryckaren. Låt klingan stanna innan såghuvudet lyfts upp. Det finns ingen möjlighet att läsa brytaren i på-läget. Det finns ett håll 36 på brytaren där man kan applicera ett hänglås för att läsa den i läget från.

Användning av XPS™ LED-arbetsbelysningssystem (Bild A)

NOTERA: Geringssågen måste anslutas till en strömkälla.

LED-arbetsbelysningssystemet XPS™ kan tändas med tryckknappen 20. Belysningen slocknar automatiskt efter 20 sekunder om sågen inte används. Belysningen tänds också automatiskt varje gång som verktygets huvudavtryckare 4 trycks in.

Sågning efter ett befintligt pennstreck på ett arbetsstycke:

1. Slå på XPS™-systemet, dra sedan ned drifthandtaget 2 för att föra klingan närmare arbetsstycket. Skuggan från klingan kommer att visas på arbetsstycket.
2. Rikta in pennstrecket mot klingans skugga. Du kan behöva ställa in gerings- eller fasvinkeln så att den exakt matchar pennstrecket.

Genomsägningsarbeten (Bild A, T, U)

Om glidfunktionen inte används, se till att såghuvudet har skjutits tillbaka så längt som möjligt och att skenans låsratt 23 är åtdragen. Detta förhindrar att sågen glider längs dess anslag när arbetsstycket fastnar.

Sågning av flera bitar rekommenderas inte men kan göras säkert genom att se till att varje del hålls fast mot bordet och anslaget.

Rak vertikal kapning (Bild A)

1. Ställ in och lås geringsarmen på noll och håll fast träbiten stadigt mot bordet och mot anslaget 15.
2. Slå med styrskenans låsratt 23 åtdragen på sågen genom att trycka på avtryckaren 4.
3. När sågen kommer upp i fart sänk ned armen mjuk och långsamt för att såga genom virket. Låt klingan stanna helt innan armen lyfts upp.

Glidkapning (Bild A, T)

Om du sågar någonting som är större än 51 mm x 150 mm (51 x 105 mm vid 45° gering), använd en ut-ner-tillbaka rörelse med skenans låsratt 23 öppnad.

1. Dra sågen utåt mot dig.
2. Sänk ned såghuvudet mot arbetsstycket.
3. Tryck tillbaka sågen sakta för att slutföra kapningen.
   Låt inte sågen komma i kontakt med ovansidan av arbetsstycket när den dras ut. Sågen kan köra mot dig och eventuellt orsaka personskador eller skador på arbetsstycket.

SVENSKA

Geringskapning (Bild U)

Geringsvinkeln är oftast 45° för att såga hörn men kan ställas in från noll till 50° vänster eller 60° höger. Fortsätt såsom med en rak vertikal kapning.

När ett geringssnitt görs på ett arbetsstycke som är bredare än 51mm x 105mm och som är kortare i längd, placera alltid den längre sidan mot anslaget.

Faskapningar (Bild A)

Fasvinklar kan ställas in från 49° höger till 49° vänster och kan sågas med geringsarmen inställd mellan 50° vänster och 60° höger. Se sektionen Funktioner och kontroller för detaljerade instruktioner om fassystemet.

1. Lossa faslåset 27 och flytta sågen åt höger eller vänster enligt önskemål. Det är nödvändigt att flytta anslaget 15 för att möjliggöra frigång. Dra åt anslagsinställningsratten 35 efter att anslaget positionerats.
2. Dra åt faslåset ordentligt.

Vid vissa extrema vinklar kan det vänstra eller högra anslaget behövas tas bort. Se

Anslagsinställning i avsnittet Inställning för viktig information om inställning av anslagen för vissa faskapningar.

För att ta bort det vänstra eller högra anslaget skruva loss anslagsinställningsratten 35 flera varv och låt anslaget glida ut. Anslagsbandet 37 hindrar att anslaget tas bort helt från sågen eller försvinner. Sätt tillbaka anslaget när fasningsoperationen är klar.

Sågkvalitet

Smidigheten hos sågningarna beror på ett antal variabler, såsom materialet som skall sågas, klingtyp, klingans skärpa och såghastigheten.

När den slätaste sågningen önskas för formning och andra precisionsarbeten kommer en vass (60-tandad karbid) klinga och en längsammare och jämn sågning ge det bästa resultatet.

WARNING: Se till att materialet inte rör sig under sågningen; spänn fast del ordentligt. Låt ålingan stanno helt innan armen lyls upp. Om små trälibrer lortfarande sticker ut på baksidan av arbetsstycet, fäst en bit maskeringstejp på virket där sågningen skall ske. Såga genom tejpen och to noggrant bort tejpen när du år klar.

Icke-genomsågning (spårning och falsning) (Bild A)

Din såg är utrustad med ett spårstopp 34, djupinställningsskruv 33 och vingmutter 32 för att möjliggöra spårsågning. Instruktionerna I sektionerna Kapning, faskapning och gering och sammansatt gering är för sågningar som gjorts genom hela materialets tjocklek. Sågen kan också genomförä icke-genomsågningar för att skapa spår eller falsar i materialet.

Räffling (Bild A)

Se Räfflingsstopp för detaljerade instruktioner för inställning av sågdjup. En bit skräpträ skall användas för att verifiera det önskade sågdjupet.

1. Häll träbiten fast på bordet och mot ansiaget 15. Rikta in sågområdet under klingan. Placera sågarmen helt framåt med klingån i nedåtposition. Slå på sågen genom att skjuta låsknappen 5 åt vänster och sedan trycka in avtryckaren 4 såsom visas i bild Å. Skjut sågarmen jämnt bakåt för att såga ett spår genom arbetsstycket.
2. Släpp avtryckaren med sågarmen nere. När sågklingan har stannat helt, lyft upp sågarmen. Låt alltid klingan stanna helt innan armen lyfts upp.
3. För att bredda spåret, upprepa steg 1–2 tills önskad bredd uppnåtts.

Spänna fast arbetsstycket

WARNING: Ett arbetssstycke som är fastklämi, balanserat och säkert innan sågningen kan läva i obalans efter att sågningen är klar. En obalanserad last kan tippa sågen eller något som sågen sitter fast på såsom ett bord eller en arbetsbänk. När en sågning görs som kan komma i obalans, se till att arbetssstycket har stod och att sågen är fastskruvad i en stabilyta. Personskodor kan uppstå.

VARNING: Klämfoten måste förbli fastklämd ovanför basen på sågen när klämman ochernds. Kläm alltid fast arbetsstycket i basen på sågen – inte i någon annan dela av arbetsområdet. Se till att klämfoten inte kläms fast på kanten av sågbasen.

VARNING: Använd alltid en arbetsklämma för att bibehålla kontrollen och minska risken för personskador och skador på arbetsstycket.

Använd skruvtvingen som följer med sågen. Det vänstra eller högra anslaget kommer att glida från sidan till sida som hjälp vid klämningen. Anda hjälpmedel såsom fjäderklämmor, stavklämmor eller C-klämmor kan vara lämpliga för vissa storlekar och former på material.

Installation av klämman (Bild A)

1. Sätt i den i hålet 28 bakom anslaget. Klämman måste vara riktad mot baksidan av geringssågen. Spåret på klärmstaven skall var hel isatt i basen. Se till att skåran är helt isatt i basen hos geringssågen. Om skåran är synlig är klämman inte fastsatt.
2. Rotera klämman 180° mot fronten på geringssågen.
3. Lossa ratten för att justera klämman uppåt eller nedåt, använd sedan fininställningsratten för att fästa klämman på arbetsstycket.

NOTERA: Placera tvingen på motsatt sida av basen vid fasning. GÖR ALLTID TOMKÖRNINGAR (UTAN STRÖM) INNAN DEN SLUTLIGA SÄGNINGEN SÄ ATT DU KAN KONTROLLERA KLINGANS VÄG. SE TILL ATT KLÄMMAN INTE ÄR I VÄGEN FÖR SÄGEN ELLER SKYDDEN.

Stöd för långa arbetsstycken

STÖD ALLTID LÅNGA ARBETSSTYCKEN.

För bästa resultat, använd DE7023-XJ eller DE7033-XJ benställning för att öka bordets bredd för din såg. Stöd långa arbetsstycken med något bekvämt hjälpmedel såsom sågbock eller likande enheter för att förhindra att ändarna faller ned.

Såga bildramar, tittlådor och andra fyrsidiga projekts (Bild W)

Försök med några enkel projekt med skräpträbitar så att då lär känna din såg. Din såg är ett perfekt verktyg för geringssågning av hörn såsom det visas i Bild W.

Skiss 1 | Bild W visar en hopfogning gjord med fasinställningsmetoden. Sammanfogningen som visas kan göras med någon av följande metoder.

- Använda fasinställning:

Fasen för de två brädorna är inställd på 45° var, vilket ger ett 90° hörn.

• Geringsarmen är låst i nolläget och fasinställningen är låst vid 45°.
• Bridan placeras med den breda platta sidan mot bordet och den smala kanten mot anslaget.

• Använda geringsinställning:

- Samma sågning kan göras med gering höger och vänster med den breda ytan mot anslaget.

Såga prydnadslister och andra ramar (Bild W)

Skiss B I Bild W visar en fog som gjorts med geringsarmen i 45° för att geringssåga de två brädorna så att de formar ett 90° höm. För att göra denna typ av fog, ställ in fasinställningen på noll och geringsarmen på 45°. Placera brädan återigen med den breda platta sidan mot bordet och den smala kanten mot anslaget.

De två skisserna i Bild W är endast för fyrsidiga föremål. När antalet sidor ändras så ändras också fasvinkeln. Tabellen nedan visar korrekt vinklar för olika former, med antagandet att alla sidorna är lika långa.

ANTAL SIDOR GERING ELLER FASVINKEL
4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°

För en form som inte visas i tabellen använd följande formel: 180° delat med antalet sidor är lika med gerings- (om materialet sågas vertikalt) eller fasvinkeln (om materialet sågas liggandes plant).

Blandad sågning (Bild V, X)

En blandad gering är en sågning som görs med en geringsvinkel och en fasvinkel samtidigt. Denna typ av sågning används för att göra ramar eller lädor med lutande sidor såsom den som visas i Bild V.

WARNING: Om sågvinkeln varierar mellan sågningarna kontrollera att fasläsratten och gåslåshandtaget är låsto. Dessa måste låsas efter att ändringar gjorts i fasvinkeln eller geringen.

VÄRNING: Sågen måste fästos på en bashållare vid utförande av blandade kopningar för och hindra övertippning. Se Bänkmontering och Fig. GG.

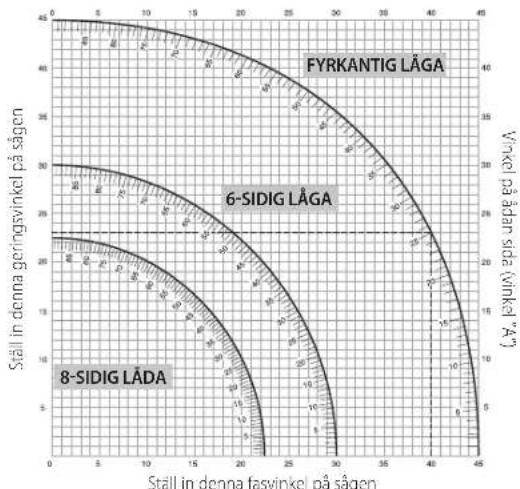

Tabellen som visas nedan hjälper dig att välja korrekt inställning för fasning och gering för vanliga sammansatta geringssågningar.

• Välj önskad vinkel A (Bild X) för ditt projekt och leta reda på den vinkeln i lämplig båge i tabellen.
• Från den punkten följ tabellen rakt ned för att hitta korrekt fasvinkel och rakt över hitta korrekt geringsvinkel.
• Ställ in sågen med de angivna vinklarna och gör några provsågningar. Prova att sätta ihop de sågade bitarna.

Exempel: För att göra en 4-sidig läda med 26° yttre vinklar (vinkel A, Fig. X), använd kurvan uppe till höger. Leta reda på 26° på bågskalan. Följ den horisontella korsande linjen till någon sida för att få inställningen för geringsvinkeln för sägen(42°). På samma sätt följ den vertikala korsande linjen upp eller ned för att få inställningen för fasvinkeln för sägen (18°). Gör några provsågningar på några skräpbitar för att verifera inställningarna på sägen.

Såga golvlister (Bild N, Y)

GÖR ALLTID EN TOMKÖRNING UTAN STRÖM INNAN NÅGON SÄGNING GÖRS.

För att slutföra raka 90° kapningar, placera träbiten mot anslaget och håll den på plats såsom visas i Bild Y. Slå på sågen, låt klingan nå full hastighet och sänk ned armen mjukt genom sågningen.

Såga golvlister från 76 mm till 171 mm högt vertikalt mot anslaget

NOTERA: Använd glidlåsspaken 19, som visas i Bild N, vid sågning av basformmått från 76 mm till 171 mm högt vertikalt mot anslaget.

Placera materialet såsom visas i Bild Y.

Hörnets insida Hörnets utsida

Vänster sida	Gering vänster 45°Spara vänster sida av sågningen	Gering höger 45°Spara vänster sida av sågningen
Höger sida	Gering höger 45°Spara höger sida av sågningen	Gering vänster 45°Spara höger sida av sågningen

Material upp till 171 mm kan sågas såsom beskrivs ovan.

Såga toppformer (Bild A, Z, AA)

Din geringssåg är lämplig för uppgiften att såga toppformer. För att de ska passa ordentligt, måste sammansatt gering med extrem noggrannhet användas vid tillsågningen av toppformer.

Din geringssåg har en speciell förinställd geringsläspunkt på 31,62° vänster och höger för toppformning vid korrekt vinkel och fasstoppanhåll vid 33,86° vänster och höger. Det finns också en markering på fasskalan 16 vid 33,8°. Tabelien nedan ger de korrekt inställningarna för sågning av toppformning.

NOTERA: Förtest på skräpmaterial är extremt viktigt!

Instruktioner för sågning av toppformning liggande plant och användning av den sammansatta funktionen (Bild Z)

1. Formen bör ligga plant med den breda baksidan ned mot sågbordet 61.
2. Placera överkanten på formen mot anslaget 15.
3. Inställningarna nedan är för 45° fjädrande toppformning.

Hörnets insida Hörnets utsida

Vänster sida	Fas vänster 30°Geringsbord inställt åt höger35.26°Spara vänster kant på sågning	Fas höger 30°Geringsbord inställt åt vänster35.26°Spara vänster kant på sågning
Höger sida	Fas höger 30°Geringsbord inställt åt vänster35.26°Spara höger kant på sågning	Fas vänster 30°Geringsbord inställt åt höger35.26°Spara höger kant på sågning

Inställningen nedan är för formning med 52° vinkel överst och 38° vinkel nederst.

Hörnets insida Hörnets utsida

Vänster sida	Fas vänster 33,9^ Geringsbord inställt åt höger 31.62^ Spara vänster kant på sågning	Fas vänster 33,9^ Geringsbord inställt åt höger 31.62^ Spara vänster kant på sågning
Höger sida	Fas höger 33,9^ Geringsbord inställt åt vänster 31.62^ Spara höger kant på sågning	Fas vänster 33,9^ Geringsbord inställt åt höger 31.62^ Spara höger kant på sågning

Alternativ metod för sågning av toppform

Sågning av toppform med denna metod kräver ingen fassågning. Små ändringar i geringsvinkeln kan göras utan att det påverkar fasvinkeln. När andra hörn än 90° påträffas kan sågen snabbot och lätt ställas in för dessa:

Instruktioner för sågning av toppformer vinklad mellan anslaget och sågens bas för alla sågningar (Bild AA)

1. Vinkla formen så att botten på formen (den del som går mot väggen vid installation) är mot anslaget 15 och överdelen av formen vilar mot sågbordet 61.
2. Den vinklade "platta delen" av formen måste vila vinkelrät mot anslaget och sågbordet.

Hörnets insida Hörnets utsida

Vänster sida	Gering höger vid 45°Spara höger sida av sågningen	Gering vänster vid 45°Spara höger sida av sågningen
Höger sida	Gering vänster vid 45°Spara vänster sida av sågningen	Gering höger vid 45°Spara vänster sida av sågningen

Specialsågningar

WARNING: Gör aldrig nägra sågningar såvida inte materialet sitter fast på bordet och avot anslaget.

Aluminumsågning (Bild BB, CC)

ANVÄND ALLTID LÄMPLIG SÅGKLINGA SOM TILLVERKATS SPECIELLT FÖR SÅGNING AV ALUMINIUM.

Visa arbetsstycken kan kräva användning av en klämma eller fixtur för att förhindra rörelser under sågningen. Placera materialet så att du kan såga det tunnaste tvärsnittet såsom visas i Bild BB. Bild CC illustrerar fel sätt att såga dessa profiler.

Använd ett fästvax sågsmörjmedel vid sågning av aluminium. Använd fästvaxet direkt på sågklingan 47 innan sågningen. Fäst aldrig fästvax på en klinga i rörelse. Vaxet ger tillräcklig smörjning och förhindrar att spån fastnar på klingan.

Böjt material (Bild DD, EE)

När böjt material sågas ska det alltid placeras som Fig DD visar och aldrig som i Fig EE. Felaktig placering av materialet kan göra att det nyper fast klingan.

Såga plaströr och andra runda material

Plaströr kan enkelt sågas med denna såg. Det fungerar som att såga trämaterial och FASTKLÄMT ELLER FASTHÅLLET MOT ANSLAGET FÖR ATT FÖRHINDRA ATT DET RULLAR. Detta är oerhört viktigt vid vinkelsågningar.

Såga stora arbetsstycken (Bild FF)

Emellanåt kommer du att stöta på trädelar som är för stora att passa mellan de nedre skydden. Om detta sker, placera din högra tumme på skyddets ovensida 1 och rulla upp skyddet tillräckligt för att frigöra arbetsstycket, som visas i Bild X. Undvik att göra detta såvitt det är möjligt, men om nödvändigt, kommer sågen att fungera ordentligt och göra den större sågningen. BIND ALDRIG ELLER PÅ ANNAT SÄTT HÄLLA SKYDDET ÖPPET NÄR SÄGEN ANVÄNDS.

VANNING: För att minska risken för allvarlig personskada, stäng av verktyget och körse bort batteripaketet eller strömkällan före transport, innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktilg start kan orsaka skador.

VÄNING: Visso typer av damm, såsom ek- eller bokdamm anses vara caner framkallande, speciellt i kombination med träbehandlingsmedel.

• Använd alltid dammutsug.
- Se till att ventilationen är bra på arbetsområdet.
- Det rekommenderas att ni använder ett lämpligt andningsskydd.

SENPP: Använd aldrig denna såg om inte dammpåsen eller dammutsuget från DENVALT är monterade. Trädamm kan leda till andningsbesvår.

SFP: PP: Kontrollera och rengör dammpåsen varje gång efter användning.

WARNING: Vid sågning av aluminium, ta bort dammpåsen eller koppla ifrån och sutsuget för att undvika risk för brand.

Din geringssåg har en inbyggd dammussugaröppning 25 som möjliggör anslutning av antingen en dammpåse (33 mm munstycke) eller direkt anslutning till DcWALT AirLock (DWV9000-XJ) 64.

Notera de relevanta bestämmelser i ditt land för material som du arbetar med.

Montera dammpåsen

1. Sätt tillbaka dammpåsen på dammutsugsöppningen 25.

Tömma dammpåsen

1. Ta bort dammpåsen från sågen och skaka den försiktigt eller knacka för att tömma den.
2. Sätt tillbaka dammpåsen på dammutsugsöppningen.

Du kommer att märka att inte allt damm tömts ut ur påsen. Detta kommer inte att påverka sågprestandan men kommer att reducera effektiviteten av dammupsamlandet. För att återställa sågens dammupsamlingselfektivitet, tryck ned fjädern på insidan av dammpåsen när du tömmer den och klappa den mot sidan av skräpkorgen eller dammbehållaren.

Dammutsugning

Vid dammsugning av torrt damm som är särskilt hälsovådligt eller cancerframkallande, använd en specialdammsugare klass M.

Anslutning till en AirLock kompatibel dammutsugning (Bild HH)

Dammutsugningsuttaget 25 på geringssågen är kompatibel med Dr WALT AirLock anslutningssystem. AirLock möjliggör en snabb och säker koppling mellan dammsugarslangen och geringssågen.

1. Se till att hylsan på AirLock-anslutningen 64 är i upplåst läge. Rikta in spåren på flänsen och AirLock-anslutningen såsom visas för lästa och upplåsta positioner.
2. Skjut AirLock-anslutningen på dammutsugningsuttaget 25.
3. Vrid flänsen till den lästa positionen.

NOTERA: Kullagret inuti konsolen läser i spåren och fäster anslutningen. Geringssågen är nu säkert anslutet till dammutsugningen.

UNDERHÅLL

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och körna bort batteripaketet eller strömkällan före transport, innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktig start kan orsaka skodor.

WARNING: För att minska risken för allvarliga personskador, VIDRÖR INTE de vitar delarna av klingan med fingrarna eller händerna när underhäll görs.

Använd INTE smörjmedel eller rengöringsmedel (särskilt sprej eller aerosol) i närheten av plastskydden. Karbonplasten som används i skydden påverkas av vissa kemikalier.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

Innan användning kontrollera noga att det övre skyddet, nedre skyddet och dammutsuget fungerar som de ska. Se till att spån, damm eller bitar från arbetsstycket inte medför att någon av funktionerna blockeras.

Om bitar från arbetsstycket fastnar mellan sågklingan och skydden, koppla ifrån maskinen från strömförsörjningen och följ instruktionerna som ges i Byta eller installera en ny sågklinga. Ta bort de bitar som fastnat och montera tillbaka sågklingan.

Rengör regelbundet allt damm och träflisor från, runt OCH UNDER basen och det roterande bordet.

WARNING: Blös bort smuts och damm från huvudhöljet med torr luft vorje gång damsuts somlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengörä och dette-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de moterial som används i dessa delor. Använd en traso som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sönk aldrig ner någon del av verktyget i en vätska.

Rengöring av DEWALTsladdanslutna strömkälla

VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra och a metaliska delarna på verktyget. Desso kemikalier kan försvago de plastmaterial som används i dessa delar. Använd en trasa som baro är fukiad med vatten och mild tväl. Låt aldrig någon vätska komma in i verktyget; sönk aldrig ner någon del av verktyget i en vätska.

Rengöring av den sladdanslutna strömkällans kontakt på verktyget (Bild D)

VARNING: Blås ut skräp från den sladdansluina sirömkällans kontakt 37 med ren, t.ift. För att minska risken för ögonskador använd alltid skyddsglasögon och andningsskydd när detta görs.

Rengöring dammutsug

Beroende på sågningsmiljön, kan sågdamm täppa till dammutsugen och det kan förhindra damm från att flöda bort från sågningsområdet på lämpligt sätt. Med batteripaketet eller den sladdanslutna strömkällan borttagen och såghuvudet full upphöjt, använd lågt lufttryck eller en stor pinne för att ta bort dammet från dammutsuget.

För bästa arbetsbelysningsprestanda, utför följande underhåll regelbundet med batteriet eller den sladdanslutna strömkällan borttagen.

• Ta noggrant bort sågspån och skräp från arbetsbelysningens lins med en bornullssvabb.
• ANVÄND INTE lösningsmedel av någon form, det kan skada linsen.
• Damm som samlas kan blockera arbetsbelysningen och förhindra att den fungerar korrekt vid indikering av såglinjen.
• Följ geringssågens bruksanvisning för att koppla bort och montera klingan.
• Med klingan borttagen från sågen, ta bort kåda och ansamlingar från klingan. Damm som samlas kan blockera arbetsbelysningen och förhindra att den fungerar korrekt vid indikering av såglinjen.

Extra tillbehör

WARNING: Eftersom andro tillbehör än de som erbjuds avDrWAI Tinte har testats med produkt, kan användningen av sådana tillbehör med delto verktyg vara riskabelt. För att minska risken för personskada bör endasi tillbehör som rekommenderas av DrWAI Tanvändas med denna produkt.

Följande tillbehör som är konstruerade för din såg kan vara till hjälp. I vissa fall kan lokalt anskaffade stöd, längdbegränsningar, tvingar etc. vara ändamålsenligare. Var noggrann när du väljer och använder tillbehör.

Dammpåse: DE7053(ingår med vissamodeller)

Utrustad med en dragkedjaför enkel tömning,dammpåsen fängar detmesta av sågdammetsom produceras.

SÄGKLINGA: ANVÄND ALLTID 305 mm SÄGBLÄD MED 25,4mm/30 mm AXELHÅL. HASTIGHETENS MÄRKDATA MÅSTE VARA MINST 1800 RPM. Använd aldrig en klinga med mindre diameter. De kommer inte att skyddas ordentligt. Använd endast kapklingor! Använd inte klingor som konstruerats för klyvning, kombinationsklingor eller klingor med skränning som överstiger 7°.

KLINGBESKRIVNING
ANVÄNDNING DIAMETER TÄNDER
Konstruktionssägklingor (tunn sågning med antikvistkant)
Allmänna ändamål 305 mm 40
Fin kapning 305 mm 60
Träbearbetningssägklingor (ger mjuka, rena kapningar)
Fin kapning 305 mm 80
Icke järnhaltig metall 305 mm 96

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssopoma.

Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier

enligt lokala bestämmelser. Ytterligare information finns tillgångligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här länglivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

GÖNYE TESTERE

DHS780

Tebrikler!
