BRUKSANVISNING DHS780 DEWALT

Norsk (oversatt fra de originale instruksjonene) 94

Generelle sikkerhedsadvarsler

for elværktøjer

Yderligere anvisninger til specifik anvendelse

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

flere informationer.

Pakkeindhold

Pakken indeholder:

1 DHS780 geringssav

1 Savklinge

Tasken:

1 Klingeskruenøgle

1 Skruetvinge til materiale

1 Støvpose

1 DCB500 ledningsført strømforsyning fra DrWALT

2 54V-batterer

1 Dobbeltport-oplader

Anbring materialet som vist i Figur Y.

Støvopsamling (Fig. A, HH)

Du har valgt et DrWALT-verktøy, Mange års erfaring, grundig produktutvikling og innovasjon gjør DrWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DIHS780 DIHS780-XE
Spenning	V_AC	230 230
Type		21 21
Strom	A_AC	8/15 8
Batteritype		Li-Ion Li-Ion
Batterispenning	V_DC	2 x 54 2 x 54
Bladdiameter mm 305 305
Utsparingsdiameter mm 30 25,4
Bladtykkelse mm 1,6	1,6
Maks. snittykkelse	mm 12 12
Maks bladhastighet	min ^-1	3 800	3 800
Maks. snitthredde 90°	mm 345 345
Maks. gjæringskapasitet 45°	mm 244 244
Maks kuttöybde 90°	mm 112 112
Maks. dyöde på skräsnitt 45°	mm 56 56
Gjærsnitt (ytterstillinger)	venstre	50° 50°
	høyre	60° 60°
Skräsnitt (ytterstillinger)	venstre	49° 49°
	høyre	49° 49°
0° gjæring
Snittbredde ved maks. høyde 112 mm	mm 299 299
Snittbredde ved maks. høyde 110 mm	mm 303 303
Snittheyde ved maks. bredde 345 mm	mm 76 76
Venstregjæring 45°
Snittbredde ved maks. høyde 112 mm	mm 200 200
Snittheyde ved maks. bredde 244 mm	mm 76 76
Høyregjæring 45°
Snittbredde ved maks. høyde 112 mm	mm 211 211
Snittheyde ved maks. bredde 244 mm	mm 76 76
Venstreavfasing 45°
Snittbredde ved maks. høyde 63 mm	mm 268 268
Snittheyde ved maks. bredde 345 mm	mm 44 44
Høyreavfasing 45°
Snittbredde ved maks. høyde 62 mm	mm 193 193
Snittheyde ved maks. bredde 345 mm	mm 28 28
Bremsetid, automatisk elektronisk bladbrems	s	< 5	< 5
Vekt (uten batteripakker eller strømforsyningskabel)	kg	26 26

Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-3-9:

L_RA	(lydtrykksnivå)	dB(A)	102 102
L_NW	(lydeflektinivå)	dB(A)	91	91
K	(usikkerhet for det angitte støynivå)	dB(A) 3	3

Nivå for vibrasjons og/eller støyutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte test gitt i EN62841, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjons og/eller støyutslipp gjelder for

hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjon og/eller støyutslipp avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidspieroden.

En vurdering av eksponeringsnivået for vibrasjon og/eller støy bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidspertoden.

Kartlegg ekstra sikkerhetstiltak for beskytitelse av brukeren mot støy og/eller vibrasjonseffekter, så som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering av arbeidsvanene.

OVERENSSTEMMELSESERKLÆRING MED EU

Maskineridirektiv

Gjærsag

DHS780

DEWALTerklærer at de produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EU, EN62841-1:2015/AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017.

Disse produktene samsvarer også med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontakt DeWALT på følgende adresser eller se baksiden av håndboken. Undertegnede er anvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DeWALT.

Markus Rompel

Visedirektør for teknisk arbeid, PTE-Europa

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Angir fare for elektrisk støt.

Angir brannfare.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adapter med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjøkk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjøkk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjøkk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjøkk.

Batterier Ladere/Ladetider (i minutter)
Kat # V	x	Ah Vekt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X

*Datokode 201811475B eller senere

f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trott eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksamhet under bruk av elektriske verktøy kan føre til atvorlig personskade.

b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som stavmaske, skisikre vernesko, hjelm, eller hørselsvem brukt under passende forhold vil redusere personskoder.

c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktayet. Å bære elektriske verktryt med fingeren på bryteren eller å sette inn støpselet mens elektriske verktryt har bryteren på øker faren for ulykker.

d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.

e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over del elekinske verktøyet ved uventede situasjoner.

f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold här og klær unna bevegelige deler. Løstsittende antrekk, smykker eller langt här kan bli fanget opp av bevegelige deler.

g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte forer.

h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det iktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.

b). Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.

c) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktoyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktoy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktoyet ved et whell.

d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.

e) Vedlikehold verktøy og tilbehør. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ålykker forårsokes av dårlig vedlikeholdte verktøy.

f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.

g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse insbruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av del elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en fortlig situasjon.

h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyer i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.

b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.

c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nokler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslvite batteripolene kan føre til brønnskoder eller brann.

d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.

e) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppløre seg aforutsigbart og føre til brann, eksplosjon eller fare for personskade.

f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.

g) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesiflsert i bruksanvisningen. Felaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannføren.

6) Vedlikehold

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

b) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skai kun utføres av produsenten eller autoriserte serviceverksteder.

Sikkerhetsinstruksjoner for gjærsager

a) Gjærsager er ment for kapping av tre eller tre-lignende produkter, og kan ikke brukes med kappeskiver ment for kapping av jernholdige materialer son jernstenger, bjelker, lekter og lignende. Slipestøv vil føre til at bevegelige deler som nedre beskyttelse kan kile seg. Gnister fra slipe-/kappeskiver vil brenne nedre beskyttelse, sporføreren og andre plastdeler.

b) Bruk klemmer/tvinger for å feste arbeidsstykket när det er praktisk. Dersom du støtter arbeidsstykket med hånden, må du alltid ha hånden minst 100 mm fra hver side av sagbladet. Ikke bruk denne sagen for å kappa biter som er for små til å klemmes fast eller holdes med hånden. Dersom du har hånden for nært bladet, er det stor fare for personskade som følge av kontakt med bladet.

c) Arbeidsstykket skal være i ro og klemt eller holdt fast mot både anlegget og bordet. Ikke mat frem arbeidsstykket mot bladet eller sag "frihånd" på noen måte. Arbeidsstykker som ikke er festet eller som beveger seg kan kostes løs i stor hastighet og føre til personskader.

d) Skyv sagen gjennom arbeidsstykket. Ikke trekk sagen gjennom arbeidsstykket. For å kappe, loft saghodet og trekk det ut over arbeidsstykket uten å sage, start motoren, trykk saghodet ned og skyv sagen gjennom arbeidsstykket. Dersom du sager ved å trekke, vil det som regel føre til at sagbladet "klatter" opp på arbeidsstykket og vil kaste bladmodulen voldsomt mot brukeren.

e) Kryss aldri hånden over den tenkte saglinjen, hverken foran eller bak sagbladet. Støtting av arbeidsslykker med hendene "I kryss", dvs. å holde arbeidsslykker til høyre av sagbladet med venstre hånd eller omvendt er svært farlig.

1) Ikke grip bak anlegget med noen hånd nærmere enn 100 mm fra hver side av sagbladet, hverken for å fjerne treflis eller av noen annen grunn når bladet roterer. Det er kanske ikke opplagt hvor nært sagbladet er hånden din, og du kan få alvortlig personskode.

g) Inspiser arbeidsstykket før saging. Dersom arbeidsstykket er bøyd eller vridd, klem det fast med den utvendige bøyde siden mot anlegget. Pass alltid på at det ikke er noe mellomrom mellom arbeidsstykke, anlegg eller bord langs linjen som skal sages. Bøyde eller vridde arbeidsstykker kan vri eller flytte seg og kan føre til at sagbladet kjærer seg fast under saging. Det må ikke være spikere eller andre fremmedlegemer i arbeidsstykket.

h) Ikke bruk sagen før bordet er fritt for verktøy, trespon og annet, alt unntatt arbeidsstykket. Smärusk eller løse stykker av treverk eller andre objekter som kan komme i kontakt med det roterende bladet, kan kastes ut med høy hastighet.

i) Kapp bare ett arbeidsstykke av gangen. Stabling av flere arbeidsstykker kan ikke klemmes eller holdes fast, og kan bevege seg eller føre til at sagen kjører seg fast ved saging.

1) Forsikre deg om at gjærsagen er montert på et flatt, fast arbeidsunderlag før bruk. Et flatt og fast arbeidsunderlag reduserer faren for at gjærsagen skal bli ustabil.

k) Planlegg arbeidet. Hver gang du endrer skråvinkel eller gjæringsvinkel, pass på at det justerbare anlegget er stilt inn korrekt for å støtte arbeidsstykket, og ikke kan kollidere med bladet eller beskyttelsessystemet. Uten at du slår på verktøyet, og uten noe arbeidsstykke på bordet, før sagbladet gjennom et komplett, simulert kutt for å sjekke at det ikke er fare for kollisjon eller for å sage inn i anlegget.

1) Pass på tilstrekkelig støtte I form av bordforlengelse, sagbukk og lignende for arbeidsstykker som er bredere eller lenger enn bordplaten. Arbeidsstykker som er lenger eller bredere enn gjærsagbordet kan vippe dersom de ikke støttes opp ordentlig. Dersom stykket som kappes av eller arbeidsstykket vipper over, kan det føre til at nedre beskyttelse løfies eller kastes løs av dei roiterende bladet.

m) Du skal ikke bruke en annen person som erstatning for en bordforlenger eller for ekstra støtte. Ustædig støtte for arbeidstykket kan føre til at bladet kjører seg fast eller til at arbeidstykket flytter seg under saging, og kan trekke deg eller personen som hjelper til inn i del roterende bladei.

n) Stykket som kappes av skal ikke festes eller presses mot det roterende sagbladet på noen måte. Dersom det er begrensninger, dvs. bruk av lengdestopper, kan det avkappede stykket bli klemi mot bladet og kastes voldsornt ut.

a) Bruk alltid en klemme eller et feste som er designet for runde arbeidsstykker for stenger eller rør. Stenger har en tendens til å rulle når de sages, som fører til at bladet "biter" og trekker arbeidsstykket og hånden din inn i bladet.
p) La bladet få full hastighet før kontakt med arbeidsstykket. Dette vil redusere foren for at arbeidsstykket kastes løs.
q) Dersom arbeidsstykket kjøres fast, slå av gjærsagen. Vent til alle bevegelige deler har stoppet, trekk støpselet ut av stikkontakten og/eller ta ut batteripakken. Så kan du forsøke å løsen det fastkjørte arbeidsstykket. Fortsøti soging med et fastkjørter arbeidsstykke kan føre til at du mister kontrollen eller til skader på gjærsagen.
r) Etter ferdig kutt, slipp bryteren, hold saghodet nede og vent for at bladet stopper før du fjerner det avkappede stykket. Å føre hånden nær det roterende bladet er forlig.
s) Hold håndtaket godt dersom du gjøre et delvis kutt eller dersom du slipper bryteren før saghodet er helt nede. Bremsingen av sagen kan føre til at saghodet plutselig trekkes ned, det gir fare for personskader.

Ekstra sikkerhetsregler for gjæringssager

A. VARSEL: Koble ikke strøm til enheten før du har lest og forstått hele bruksanvisningen.

• IKKE BRUK DENNE MASKINEN før den er ferdig montert og installert i henhold til anvisningene. En maskin som er feil montert kan forårsake farlig personskade.
• FÅ RÅD fra din arbeidsleder, instruktør eller annen kvalifisert person dersom du ikke er godt kjent med bruk av denne maskinen. Kunnskap er trygghet.
• S∅RG FOR AT bladet roterer i riktig retning. Tennene på bladet skal peke i rotasjonsretningen som angitt på sagen.
• STRAM TIL ALLE FESTEHÄNDTAK, knapper og spaker før bruk. Løse fester kan føre til at deler eller arbeidsstykket blir kastet ut i høy hastighet.
• FORSIKRE DEG OM at alle blad og bladklemmer er rene, at de utsparte sidene av bladklemmene er mot bladet og af senterskruen er trukket godt til. Løse eller dårlige bladklemmer kan føre til skader på sagen eller til mulig personskade.
• IKKE BRUK ANNET ENN DEN ANGITTE SPENNINGEN for sagen. Det kan føre til overoppvarming, skader på verktøyet og til personskader.
• IKKE KIL NOE FAST MOT VIFTEN for å holde på motorakselen. Det kan føre til skader på verktøvet og til personskader.
• SAG ALDRI I JERNHOLDIG METALL ELLER MUR. Dette kan føre til at karbidtuppene rives av bladet i høy hastighet og kan føre til alvorlige personskader.
  • ALDRI HA NOEN KROPPSDELER PÅ LINJE MED BLADET. Det kan føre til personskade.
• ALDRI PÄF∅R BLADSMURNING MENS BLADET ER I GANG. Å påføre smøremiddel kan føre til at hånden din kommer i kontakt med bladet og gi alvorlig personskade.
• IKKE plosser en hånd i nærheten av bladet når sagen er koplet til strøm. Utilsiktet start av sagen kan føre til alvorlig personskade.
• ALDRI STREKK HENDENE RUNDT ELLER BAK SAGBLADET. Et sagblad kan forårsake alvorlig personskade.
• BER∅R IKKE UNDERSIDEN AV SAGEN med mindre den er slått av og batteripakken er tatt ut. Kontakt med sagbladet kan føre til personskade.
• FEST MASKINEN TIL ET STABILT ARBEIDSUNDERLAG. Vibrasjoner kan muligens føre til at maskinen skir, "vandrer" eller velter, som kan føre til personskader.
• BRUK KUN SAGBLAD MENT FOR TVERRKAPPING som er anbefalte for gjørsager. For best resultat, bruk ikke blad med karbidtenner med krokvinkel over 7 grader. Ikke bruk blad med dype spor. De kan bøye seg og komme i kontakt med beskyttelsen og gi skader på maskinen og/eller alvorlig personskade.
• BRUK ALLTID BARE BLAD AV KORREKT ST∅RRELSE OG TYPE som spesifisert for dette verktøyet for å hindre skader på maskinen og/eller alvorlig personskade (i henhold til EN847-1).
• INSPISER BLADET FOR SPREKKER eller andre skader før bruk. Et skadet blad eller blad med sprekker kan dele seg og deler kan kastes ut med stor hastighet og føre til olvorlige personskader. Skift ut sprukne eller skadede blad straks. Følg merkingen for maks hastighet på bladet.
• RENGJ∅R BLADET OG BLADKLEMMENE før bruk. Ved å rengjøre bladet og bladkllemmene kan du kontrollere om det er skader på bladet eller bladklemmene. Et skadet eller sprukket blad eller bladklemme kan dele seg og deler kan kastes ut med stor hastighet og føre til alvorlige personskader.
• SAGBLADETS MAKSIMALE HASTIGHET skal alltid være høyere enn eller lik hastigheten angitt på typeskiltet.
  • SAGBLADETS DIAMETER må være i samsvar med markeringene på typeskiltet.
• IKKE BRUK B∅YDE BLAD. Sjekk at bladet går rett og uten vibrasjoner. Et blad med vibrasjoner kan føre til skader på maskinen og/eller alvorlig personskade.
• IKKE bruk smøremidler eller rengjøringsmidler (spesielt spray eller aerosol) i nærheten av plast-beskyttelsen. Materialet av polykarbonat som brukes i beskyttelsen vil angripes av visse kjernikalier.
  • HOLD BESKYTTELSEN PÅ PLASS og i god stand.
• BRUK ALLTID SNITTPLATEN OG SKIFT UT DENNE PLATEN DERSOM DEN ER SKADET. Oppsomling av små spon under sagen kan komme i kontakt med sagblodet og føre til at arbeidsstykket blir ustabilt ved kapping.

• BRUK KUN BLADKLEMMER SOM SPESIFISERT FOR DETTE VERKT∅YET for å hindre skader på maskinen og/eller alvorlig personskode.
  • S∅RG FOR Å velge riktig sagblad tilpasset materialet som skal kappes.

• RENGJ∅R MOTORENS VENTILASJONSÅPNINGER for span og sagtils. Tilstoppede ventilasjonsåpninger kan føre til at maskinen blir for varm og gi skade på maskinen og kanskje føre til kortslutning som vil gi olvorlig personskade.
  • LÅS ALDRI BRYTEREN I "PÅ"-POSISJON. Dette kan føre til olvorlig personskade.

• ALDRI STÅ PÅ VERKT∅YET. Det kan føre til olvorlig personskade dersom verktøyet vippes eller dersom skjæverktøyet utilsiktet kommer i kontakt med deg.

APVARSEL: Kutting av plast, tremoteriale med mye harpiks eller andre materialer kan for all at smellet materiale samler seg opp på bladet og bladiennene, dette øker risikoen for at bladet blir overapphetet og bøyer seg mens du sager.

ADVARSEL: Bruk alltid riktig hørselvern. Under viss forhold og bruksvarighet kan støy fra dette produktet bidra til å miste hørselen. Vennligst vær oppmerksom på følgende faktorer som påvirker belastningen fra støy:

- Bruk sagblader som er designet for å redusere støyutvikling.

- Bruk kun godt skjerpede sagblader.

- Bruk sagblad spesielt utviklet for redusert støy.

ADYARSEL: Bruk ALLTID vernebriller. Vanlige briller er IKKE vernebriller. Bruk også strøsmaske eller sløvmaske dersom det arbeidet genererer mye siøv.

ADVARSEL: Bruk av dette verktøyet kan generere og/eller spre støv, som kan forårsake och rettsskader eller andre personskader. Bruk alltid godkjent pustebeskyttelse som er egnet for støveksponeringen.

ADVARSEL: Noe støv som utvikles ved slipemaskiner, furesing, boring og andre elektræter inneholder kjemikalier som fører til kreft, fosterskader eller skader på forplantningsorganene. Noen eksempler på slike kjemikalier er:

• bly fra blyholdig maling,

- krystallinsk silika (silisiumdioksid) fra tegl og sement og andre murprodukter og

- arsenikk og krom fra kjemikaliebehandlet treverk.

Hvor utsall du er for denne typen eksponering vil variere, avhengig av hvor afte du utfører denne type arbeid. For å redusere eksponeringen for slike kjemikalier ber du jobbe i et godt ventilert område og bruke godkjent vermeutstyr, slik som støvmosker som er spesielt designet for å filtrere bort mikroskopiske partikler.

- Unngå for lang tids kontakt med støv fra slipemaskiner, fresing, boring og andre lignende aktiviteter. Bruk vernetøy og vask eksponerie områder med såpe og vann. Støv som blir liggende i munn, nese, øyne eller på huden, kan medføre at farlige kjernikatier absorberes.

Ekstra farer

Følgende farer er forbundet med bruk av sager:

- Skader som følge av berøring av roterende deler.

Selv om man følger de relevante sikkerhetsforskrifter og bruker sikkerhetsanordningene, er det visse farer som ikke kan unngås.

Disse er:

• Hørselsskader.

- Fare for ulykker forårsaket av de ikke tildekie delene av det roterende sagbladet.

- Fare for skader ved skifting av blad.

- Fare for klemming av fingre når dekslene åpnes.

- Helseskader som følge av innånding av støv som oppstår ved saging av tre, særlig eik, bjørk og MDF.

Følgende faktorer øker risikoen for pusteproblemer.

- Intet støvavsug tilkoblet ved saging av treverk.

- Utilstrekkelig støvavsug på grunn av urene avtrekksfiltere.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

DEWALTladere trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke.

Elektrisk sikkerhet

Denne maskinen er designet for ulike spenninger — batteri 2x 54V og AC forsyning 230V. Kontroller alltid at batteripakkens spenning sternner med spenningen på typeskiltet. Du må også passe på at spenningen på strømforsyningen eller batteriladeren stemmer overnes med strømnettet hos deg.

Ditt DeWALTverktøy, lader og strømforsyning med ledning er dobbeltisolert i samsvar med EN62841 og EN60335, det trengs derfor ikke noen jordledning.

Dersom strømkabelen er skadet, skal den kun skiftes av DrWALTeller en autorisert serviceorganisasjon.

ADVARSEL: Vi anbefaler bruk av en jordfeilsikring med en nominell strømverdi på 30mA e mindre.

Bruk av skjøteledning for laderen eller strømforsyning med kabel

En skjøtelning skal ikke brukes med mindre det er helt nødvendig. Bruk en godkjent skjøteledning egnet for laderens strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1,5 mm², maksimum lengde er 30 m.

DEWALTstrømforsyning med ledning er laget for å gl strøm til DrWALT 2x 54 V FLEXVOLT™ trådløse verktøy. Sett inn strømforsyningen med ledning i gjæringssagens batterispor (se Installasjon og uttak

av strømforsyning emd ledning og Figur D) og sett strømforsyningen inn i en stikkontakt.

Strømforsyningen vil fungere som verktøyets strømkilde. Din DRWALT strømforsyning med ledning skal kun brukos med standard 230V strømforyning for private hjem.

Din DeWALTstrømforsyning med ledning skal kun brukes med en strømtilførsel som korresponderer med typeskiltet på DCB500, og ikke med likestrøms strømkilder. Vennligst kontrollet at strømangivelsen på verktøyet er lavere eller lik den angitte strømmen på strømadapteren.

Ekstra spesifikke bruksanvisninger

Viktige sikkerhetsinstruksjoner for alle batteriladere

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Far du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

AFVARSEL: Fare for støt. Ikke la væske komme inn i laderen. Det kan resultere i eletensk støt.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DeWALT og spredbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oposyn, sørg for at de ikke leker med apparotet. MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaklene i laderen korisluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unno åpningene i laderen. Kople allud laderen fra strømtilførselen når det ikke er en batteripakk i hultrommet. Kaple fra laderen får rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk stat.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sled unna vormekilder. Laderen ventilleres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt—bytt dem ut med en gang.
• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted när service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk stat eller brann.
• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
  • ALDRI forsøk på kople 2 ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 21 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen er startet.
3. Fulfført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen 31 på batteripakken og ta den av.

MERK: For å sikre maksimum ytelse og levetid på Li-Ion batteripakker, lad batteripakken helt opp før første gangs bruk.

Bruk av lader

Se indikatorne under for batteripakkens ladetilstand.

lade indikatorer lading fulladet warm/kald ladeforsinkelse*

* Det røde lyset vil forsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batterict.

En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blir varmt.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjole batteripakken. Viften vil slå seg på automatisk när batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

XR Li-one verktøy er designet med et elektronisk beskytte sessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemel aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstremmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4 mmlange med hodediarmeter 7–9 mm, som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADYARSEL: Fare for støt. Koble laderen fra strømuttaket før rengjøring. Smuss og færdæn fjernes fra laderen ved hyelp av en klut eller en myk, metallfri børste. ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALTlodere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (34 °F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 4 °C (34 °F) (slik som skur utendørs eller metallbygninger om sommeren).
• ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batteriveske på eyet, skylier du dei åpne eyet i 15 minuitter eller til irritasjonen gir seg. I tillfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensalt av en blanding av organiske karbonater og litium-solter.
• Innholdet i åpne battericeller kan forårsake irritasjon av luftvelene. Skaff frisk luft. Sek medisinsk ettersyn hvis symplomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for omiser eller flammer.

APVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen av som batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, träkket på). Det kan resultere i elektrisk stät. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. ikke lagre eller transporter batteripakken slik at tæteripolene kan komme i kontakt med metallobjekter. I'ør elksempel, ikke legg battenet i forkle, lommer, verklayskrin, produktesker, skulfer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en stabil overflate, det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann dersom batteripolene utilisikter kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttel og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

D'WAL Tbatterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Lithium-ion celler og batterier er testet. Thenhold til avsnitt 38,31 "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DEWALTbatteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler D'WALTikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntakvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh. Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketer/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplissit eller implissit. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALTFLEXVOLT™ batteriet har to moduser; Bruk og transport.

Bruks-modus: Når FLEXVOLT™-batteriet står alene eller er montert i et DEWALT18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

For eksempel kan Wh-spesifikasjonen for Transport være Eksempel på merking for bruk og 3 x 36 Wh som betvr 3 batterier på 36 Wh hver Wh- for transport

spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.

2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERK: Batteripakker bör ikke lagres fullt utladet. Batteripakken må lades opp igjen för bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise fölgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Ladkun DEWALTbatteripakker med de angitte DEWALTladerne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALTlader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

TRANSPORT: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

DHS780 bruker to 54 volts batteripakker.

Disse batteripakkene kan brukes: DCB546, DCB547, DCB548. Se Tekniske data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 DHS780 gjæringssag

1 Sagblad

I vesken:

1 Bladnøkkel

1 Materialklemme

1 Støvpose

2 Baseforlenger-håndtak og installasjonsmaskinvare

1 Bruksanvisning

Kan inkludere:

1 DCB500 DEWALTstrømforsyning med ledning

2 54V batterier

↑ To-ports lader

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Hold hendene minst 100 mm fra hver side av sagbladet.

Ikke se direkte inn i lyskilden.

Bærepunkt

Datokode plassering (Fig. D)

Datokoden 30, som også inkluderer produksjonsåret, er trykket på huset. Eksempel:

2019 XX XX Produksjonsår

Beskrivelse (Fig. A)

ADVARSEL: Modifiser aldn det elektriske verkløyet eller noen del av det. Det kan føre til motelle skader eller personskader.

1 Nedre beskyttelse

2 Betjeningshåndtak

3 Bærehåndtak

4 Avtrekker-bryter

5 Avtrekker-bryter läsebryter

7 Gjæringslåsehåndtak

8 Festeknapp for gjæring

9 Gjæringslås overstyringsspak

10 Snittplate

11 Peker for gjæringsskala

12 Gjæringsskala

13 Gjæringsskala skruer

14 Baseforlengelse

15 Anlegg

16 Vinkel skala

17 Peker for skråskjæringsskala

18 Låsepinne

19 Skinnelåshendel

Tiltenkt bruk

Din DEWALTDHS780 stikksag er designet for profesjonell kapping av treverk, treprodukter og plast. Hvis du bruker egnede sagblader, er det også mulig å sage aluminium. Den utfører sagingen med enkel, nøyaktig og trygg bruk ved tverrkutting, kanting og gjæring. Denne enheten er designet for bruk med nominell bladdiameter på 305 mm, karbidtannet blad.

SKAL IKKE BRUKES under våte forhold eller i nærheten av antennelige væsker eller gasser. Denne gjæringssaken er et profesjonelt elektrisk verktøy. IKKE la barn komme i kontakt med verktøyet Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

RSEL! Ikke bruk verktøyet for andre formål enn beskrevet.

- Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

MONTERING

ARVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og kaste fra batteripakker eller strømforsyning før du gjør justeringer eller tar av/setter på tilbehør eller ekstraustyr. Utilisktet oppstart kan føre til personskader.

RSEL: Bruk kun DEWAL ibatteripakker, strømforsyning med ledning og ladere.

Pakke ut (Fig. A, G)

1. Åpne boksen og løft sagen i det bruksvennlige bærchåndtaket 3, som vist i Figur G.
2. Plasser sagen på et glatt, flatt underlag.
3. Løsne skinnelåsen 23, og skyv saghodet tilbake for å låse det i bakre posisjon.
4. Press lett ned på betjeningshåndtaket 2 og trekk ut låsepinnen 18.

Slipp opp forsiktig og hold i betjeningshåndtaket, la det løfte seg til full høyde.

Det er hull 6 i alle fire bena for montering på benk. Det er hull av to ulike størrelser for bruk av ulike bolt- eller skruestørrelser. Bruk hvilket som helst hull, det er ikke nødvendig å bruke begge.

Fest alltid sagen godt for å forhindre bevegelser. For å øke mobiliteten kan verktøyet monteres på et stykke kryssfiner, tykkelse 12,5 mm eller mer, som deretter kan klemmes fast på arbeidsbenken eller flyttes til andre arbeidssteder og festes der.

MERK: Ved montering av maskinen på en kryssfinerplate, pass på at monteringsskruene ikke stikker ned under platen. Kryssfinerplaten skal ligge flatt mot arbeidsunderlaget. Ved fastklemming av sagen til et arbeidsunderlag, klem alltid bare fast med klempunktene der hullene for monteringsskruene er. Fastklemming andre steder vil komme i konflikt med korrekt funksjon av sagen.

FORSIKTIG: For å forhindre låsing og unøyaktigheter, pass på at monteringsflaten ikke hård eller ujevn. Dersom sagen vipper på underlaget, plassert et tynt stykke materiale under en av sagens føtter til sagen sitter stabilt på monteringsflaten.

Montere baseforlengelser (Fig. II)

APVARSEL: Sørg for å justere bordforlengelsene ved å bruke monteringsåpningene slik at de ligger plant med sagens base.

1. Finn hullene over håndfordypningene på siden av basen.

2. Bruk en unbrakonøkkel til å feste skruen 65 gjennom skiven 66, gjennom baseforlengelsen 14 og inn i hullene på basen.

3. Sørg for at forlengelsen er sikret ved å dra i forlengelsen for å bekrefte at den ikke beveger seg.

4. Gjenta trinn 1 til 3 på den andre siden.

MERK: Sørg for at forlengelsene ligger plant med arbeidsunderlaget slik at arbeidsstykket ligger jevnt. Et rett arbeidsstykke skal ikke ha et gap mellom seg og baseforlengelsene.

Sette inn og ta av batteripakke på verktøyet (Fig. C1)

MERK: For best resultat, pass på at batteripakken er helt oppladet før bruk. For å instalelle batteriepakkene 21 i verktøyet, rett inn batteripakkene med skinnene på siden av motorhuset og skyv dem inn til de sitter godt i verktøyet, og sikre at de ikke løsner. Sett inn støvdekseløt 40 i åpningen for strømforsyning med ledning 38 mellom batteriene.

Noen DEWALTbatteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERK: Ladeindikatoren er bare en indikasjon av gjenwærende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Installere og fjerne strømforsyningen med ledning fra verktøyet (Fig. D–F)

Før du setter strømforsyningen med ledning inn i verktøyet skal du fjerne enden på støvdekselet 40: fra verktøyets stikkontakt 38. Dra støvdekselet vekk ra verktøyets stikkontakt slik at den ikke forstyrer med innsettingen av strømforsyningen med ledning.

Sjekk strømforsyningen med ledning for skitt. Skitt inne i stikkontakten kan forhindre strømforsyningen med ledning fra å sitte på plass. Hvis du finner skitt skal du fjerne det ved bruk av lavtrykksluft. Se Rengjøre kontakten for strømforsyning med ledning.

MERK: Strømforsyningen med ledning skal tilkobles vekselstrøm kun när den brukes med et verktøy. Bruk av DC strømkilder kan skade verktøyet.

For å installere strømforsyningen med ledning i verktøyet:

1. Med strømforsyningen med ledning koblet fra, rett inn vekselstrømstøpselet med verktøyets stikkontakt for strømforsyning med ledning 38 og klikk på plass.
2. Forsikre deg om at den sitter helt fast i verktøyet og at den ikke er løs.
3. Sett støvdekselet 40 på støvdekselholderen (41, Fig. E) i strømforsyningen med ledning.
4. Sikre ledningsklipsen 42 i verktøyets ledningholder (43, Fig. F). Trykk klipsen hardt inn i holderen.
5. Når verktøyet er av, skal du plugge strømforsyningen med ledning inn i en standard 230 V elektrisk stikkontakt. Ikke forsøk å bruke strømforsyningen med ledning på annen spenning.
6. I henhold til bruksanvisningen skal du påse at ledningen er plassert slik at den ikke träkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
7. For å fjerne strømforsyningen med ledning fra verktøyet, skal du først koble strømforsyningen fra kontakten, så trykke på utløserknappen 39 og erå bestemt strømforsyningen med ledning ut fra verktøyet. Trykk enden på støvdekselet 40 inn i verktøyetskontakt for strømtilførsel 38.

Skifte eller sette på et nytt sagblad

Ta av bladet (Fig. A, H-K)

ADVARSEL: For å redusere risiko for personskade, bør du bruke arbeidshansker när du forerer sagblodet.

ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og køret fra batteripakker eller stromforsyning før du gjør justerlinger eller tar av/setter på tilbehør eller ekstrautstyr. Se til at utløserbryteren er i AV-stilling. Utilsiktet oppstart kan føre til personskader.

• Trykk aldri inn knappen for spindellås när bladet er i bruk eller spinner fritt.
• Ikke bruk denne stikksagen til å kutte lettmetall-legeringer og jernholdige metaller (som inneholder jern eller stål), eller murverk eller fibersementprodukter.

1. Koble sagen fra strømforsyningen eller ta ut batteriene.
2. Løft armen til øvre posisjon og løft nedre beskyttelse 1 så langt som mulig.
3. Trykk ned spindel åsen 49 mens du forsiktig roterer bladet for hånd til det går i lås.
4. Hold knappen inntrykket, bruk den andre hånden og näkkelen 26 for å løsne bladskruen. (Vri med klokka, venstregjenget.)
5. Ta av bladnøkkelen 44, ytre klemskiven 45 og blad 47. Den indre klemskiven 48 kan du la være på spindelen.

MERK: For blad med bladhull på 15,88 mm, brukes ikke 25,4 mm bladadapter.

1. Koble sagen fra strømforsyningen eller ta ut batteriene.
2. Løft armen til øvre posisjon og løft nedre beskyttelse 1 så langt som mulig.

NORSK

1. Løsne, men ikke ta av fremre skrue på beskyttelsesbraketten 62. til braketten 63 kan løftes langt nok til å komme til bladskruen 44. Nedre beskyttelse vil holde seg oppe på grunn av posisjonen til skruen på beskyttelsesbraketten.
2. Trykk ned spindellåsen 49 mens du forsiktig roterer bladet for hånd til det går i lås.
3. Hold knappen inntrykket, bruk den andre hånden og nøkkelen 26 for å løsne bladskruen (43. (Vri med klokka, venstregjenget.)
4. Ta av bladnøkkelen 44, ytre klemskiven 45 og blad 47. Den indre klemskiven 48 kan du la være på spindelen.

MERK: For blad med bladhull på 15,88 mm, brukes ikke 25,4 mm bladadapter.

Installere bladet (Fig. A, H–K)

1. Koble sagen fra strømforsyningen eller ta ut batteriene.

2. Med armen løflet og nedre beskyttelse holdt åpen, plasser bladet på spindelen, ogsett det på den indre bladklemmen med tennene nederst pekende bakover mot bakenden av sagen.

3. Monter den ytre klemskiven på spindelen.

4. Installer bladskruen, engasjer spindellåsen, stram godt til skruen med näkkelen (vri mot klokka, venstregjenger).

5. KUN DSH780-XE, Fig. I: Sett beskyttelsesbraketten 63 til bake til original fullt nede posisjon og stram godt til begge skruene 62 på beskyttelsesbraketten for å holde den på plass.

ADVARSEL: Beskyttelsesbraketten skal være tilbake i original posisjon og skruene på beskyttelsesbraketten skal være trukket til før du slår på sagen. Hvis du ikke gjør dette, kan vernet komme i kontakt med det roterende sagbladet, og dette kan føre til skade på sagen og alvorlig personskade.

APVARSELI Pass på at bladet alltid bare skiftes på den beskrevne måten. Bruk KUN seglader som spesifisert under Technical Data; kat.nr.: DT4260 anbefales.

Transport av sagen (Fig. A)

ADVARSEL: For å redusere faren for alvorlige personskader, ALLTID lås Åtåsen, gjæringslåsehändraket, skråvinkellåsen, läsepinnen og anleggsjusteringene før du transporterer sagen. Bruk aldri beskyttelsen for transport eller løfting.

For enkelt å kunne bære gjæringssagen, er det montert et bærehåndtak 3 på toppen av sagarmen.

- For å transportere sagen, senk hodet og trykk ned låsepinnen 18.

- Lås skinnelåsknappen med saghodet i fremre posisjon, lås gjæringsarmen med full venstre gjæring, skyv anlegget 15 helt inn og lås skråvinkellåsen 27 med saghodet i vertikal posisjon; da blir sagen så kompakt som mulig.

- Bruk alltid bærehåndtaket 3 eller håndgrepet 14.

Funksjoner og kontroller

AFVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og mån fra batteripakker eller strømforsyning før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Se til at utløserbryteren er i AV-sulling. Utilsktei oppstart kan føre til personskader.

Gjæringskontroll (Fig. L)

Gjæringslåshåndtaket 7 og gjæringslåsknappen 8 lar deg stille sagen til 60° høyre og 50° venstre. For å stille gjæring på sagen, skyv inn gjæringslåsknappen og still inn gjæringsvinkel som ønsket på gjæringsskalaen 12. Skyv ned gjæringslåshåndtaket for å låse gjæringsvinkelen.

Skråvinkel-låseknapp (Fig. A)

Skråvinkellåsen lar deg stille skråvinkel fra 49° venstre til høyre. For å justere skråvinkel, vri knappen 27 mot klokka. Saghodet er lett å skråstille til venstre eller høyre när overstyringsknotten for 0° skråvinkel er trukket ut. For stramme til, vri skråvinkellåsen med kiokka.

0° skråvinkeloverstyring (Fig. A)

Skråvinkel stopp overstyring 29. lar deg skråstille sagen til høyre forbi merket for 0°. Når engsiert, vil sagen automatisk stoppe på 0° når den kommer fra venstre. For midlertidig å beveges forbi 0° til høyre, trekk ut skråvinkellåsen 27. Når knappen slippes vil overstyringen gå på igjen. Skråvinkel låseknapp kan läses opp ved å vri knappen 180°. På 0° er overstyringen på plass. For å bruke overstyringen, skråstill sagen litt til venstre.

Det er to spaker for skråvinkelstopp overstyring, en på hver side av sagen For å skråstille sagen, venstre eller høyre forbi 45°, skyv 45° skråvinkel overstyring spaken 53: bakover. I bakre posisjon kan sagen skråstilles forbi disse stopperne. Dersom 45° stopp ønskes, trekk overstyringsspak for 45° forover.

MERK: Kutt for taklistvinkel kan gjøres med harde stopp med rask og nøyaktig innstilling på 30° og 33,9°.

For saging av en flatt liggende taklist, er sagen utstyrt for raskt og nøyaktig å kunne stille inn en liststopp, venstre eller høyre (se Instruksjoner for saging av taklister som ligger flatt og bruk av sammensatt funksjon).

Taklistvinkelstopper 30° 55 kan roteres for å komme i kontakt med taklistjusteringsskruen 51. For å reversere 30° taklist skråvinkelstopper til 33,9° fjern festeskruen, 22,5° skråvinkelstopperen 54 og 30° listskråvinkelstopperen 55. Flipp 30° takliststopper 55 slik at 33,9° teksten vender opp. Fest skruen 57 på nytt for å sikre 22,5° skråvinkelstopperen og 33,9° skråvinkelstopperen. Nayaktighetsinnstillingen blir ikke påvirket.

22.5° taklistvinkelstoppere (Fig. M)

Sagen er utformet for raskt og nøyaktig å stille inn 22,5° skråstilling venstre og høyre. Taklistvinkelstopper 22,5° 54 kan roteres for å komme i kontakt med taklistjusteringsskruen 52.

Skinne-låseknapp (Fig. A)

Skinnelåsknappen 23 lar deg låse saghodet godt slik at det ikke sklir på skinnene 23. Dette er nødvendig for visse typer kapp og når sagen transporteres.

Sporstopper (Fig. A)

Sporstopperen 34 lar deg begrense bladets kuttdybde. Stopperen er nyttige ved sporsaging og høye vertikale kapp. Roter sporstopperen fremover og juster dybdejusteringsskruen 33 for å stille inn ønsket kappdybde. For läse justeringen, stram vingemutteren 32. Rotering av sporstopperen mot bakre delen av sagen omgår sporstopperfunksjonen. Dersom dybdejusteringsskruen er for stram til å løsne for hånd, kan den medfølgende bladnøkkelen 26 brukes for å løsne skruen.

Låsepinne (Fig. A)

ADVARSEL: Lõsepinnen skal kun brukes när sagen bæres eller oppbevares. Bruk ALDRI Lõsepinnen for kapping.

For å låse saghodet i ned-stilling trykk saghodet ned, trykk låsepinnen 18 inn og slipp saghodet. Dette holder saghodet trygt nede for flytting av sagen fra sted til sted. For å slippe trykk saghodet ned og dra ut pinnen.

Justering

Gjæringssagen er helt og nøyaktig justert på fabrikken når den er produsert. Dersom en ny justering trenges grunnet forsendelsen og håndtering eller annen årsak følg anvisningene nedenfor for å justere sagen. Når disse justeringer er gjort skal sagen forbli nøyaktig.

Justering av gjæringsskala (Fig. L, P)

1. Lås opp gjæringslåsehändtaket 7 og swing gjæringsläsen til gjæringslåsknappen 8, läser i 0° posisjon. Ikke lås gjæringslåshändtaket.
2. Sett en vinkelhake mot sagens anlegg og blad, som vist i Figur P. (Ikke berør sagtennene med vinkelhaken. Det vil i så fall føre til unøyaktig måling.)
3. Dersom sagoladet ikke er nøyaktig vinkelrett på anlegget, løsne de fire skruene 13 som holder gjæringsskalaen 12 og beveg gjæringslåsehändtaket og skalaen til venstre eller høyre til bladet er vinkelrett på anlegget, som målt med vinkelhaken.
4. Stram til igjen de fire skruene. Ikke bry deg med plassering av gjæringspøkeren 11 på dette tidspunkt.

Justering av gjæringsskala (Fig. L)

1. Lås opp gjæringslåshåndtaket 7 for å flytte gjæringsarmen til null posisjonen.
2. Med gjæringslåshåndtaket låst opp la gjæringsklinken smekke på plass mens du roterer gjæringsarmen til null.
3. Se på gjæringspekeren (12 og gjæringsskalaen 12 som vist i Figur L. Dersom pekeren ikke viser nøyaktig null løsne gjæringspekerskruen 50 som holder pekeren på plass, flytt pekeren og stram skruen.

Justering av skråvinkel normalt mot bordet (Fig. A, M, O)

1. For å rette inn bladet normalt mot bordet, lås armen i nedeposisjon med läsepinnen 18
2. Sett en vinkelhake mot bladet, pass på at vinkelhaken ikke står mot tuppen på en tann (Fig. O).
3. Løsne skråvinkellåseknapp 27 og sikre at armen er fast mot 0° skråvinkelstopper.
4. Roter 0° skråvinkeljusteringskrue (58 Fig. M) med 6 mm bladnøkkel 26 som nødvendig for at bladet skal være på 0° mot bordet.

Justering av gjæringsskala (Fig. M)

Dersom skråvinkelpekeren 17 ikke viser null, løsne hver skrue 51 som holder hver skråvinkelpeker på plass og flytt dem som nødvendig. Pass på at 0° skråvinkel er korrekt og at skråvinkelpekerne er still inn før du justerer noen andre skråvinkelskruer.

Skråvinkelstopp 45° høyre og venstre, justering (Fig. A, M)

For å justere høyre 45° skråvinkelstopper:

1. Løsne skråvinkelstoppeknapp 28 og trekk ut 0° skråvinkelstopper 29 for å overstyre 0° skråvinkelstopper.
2. Dersom vinkelpekeren 17 ikke viser nøyaktig 45° når sagen er helt til høyre og 45° vinkeljusteringsskrue 56 er i kontakt med 45° overstyringsspaken, vri den venstre 45° vinkeljusteringsskruen 56 med 6 mm bladnøkkel 26 (følger med noen modeller) til skråvinkelpekeren viser 45°. Pass på at 45° overstyringsspaken 53 er i kontakt med 45° jinkeljusteringsskrue 56.

For å justere venstre 45° skråvinkelstopper:

1. Løsne skråvinkel låseknapp 27 og vipp hodet til venstre.
2. Dersom skråvinkelpekeren 17 ikke viser nøyaktig 45°, vri høyre 45° skråvinkel justeringsskrue 56 til skråvinkelpekeren viser 45°.

Juster skråvinkelstopper til 22.5° (eller 30°) (Fig. A, M)

MERK: Juster skråvinklene kun etter justering av 0° skråvinkel og skråvinkelpckeren. For å sülle inn venstre 22,5° skråvinkel, flipp ut venstre 22,5° skråvinkelstopper 54. Lösne skråvinkel låseknapp 27. og vipp hodet helt til venstre. Dersom skråvinkelpeker 17. ikke viser nøyaktig 22,5°, vri justeringskruen 52. i kontakt med stopperen med en 10 mm nøkkel til skråvinkelpekeren viser 22,5°.

For å stille inn høyre 22,5° skråvinkel, flipp ut høyre 22,5° skråvinkelstopper 54. Løsne skråvinkelstoppeknapp 27 og trekk ut 0° skråvinkelstopper 29 for å overstyre 0°

skråvinkelstopper. Når sagen er helt til høyre, dersom skråvinkelpekeren ikke viser nøyaktig 22,5°, vri justeringsskruen i kontakt med stopperen med en 10 mm nøkkel til skråvinkelpekeren viser nøyaktig 22,5°.

Justering av anlegg (Fig. A)

∅vre del av anlegget kan justeres for å gi klaring, og lar sagen stilles skrått til hele 49 ^a til venstre og høyre.

1. For å justere hvert anlegg 15, løsne anleggets justeringsskrue 35 og skyv anlegget utover.
2. Gjør en test med sagen avslått og kontroller klaringen.
3. Juster anlegget så nært til bladet som praktisk mulig for å gi maksimal støtte til arbeidsstykket, uten å komme i konflikt med armens opp og ned bevegelse.
4. Stram til justeringsknappen for anlegget.
5. Når arbeidet med skråstilling er ferdig, sett på plass igjen anlegget.

For visse typer kutt, kan det være ønskelig å sette anlegget nærmere bladet. For å gjøre det, skru ut anleggets justeringsknotter 35 og flytt anlegget nærmere bladet forbi vanlig grense, og trekk til igjen anleggets justeringsknotter. Gjør en test først for å sjekke at bladet ikke er i kontakt med anlegget.

For visse typer kutt kan det være ønskelig å ta av skyveanlegget. For å gjøre det, løsne anleggets Justeringsknotter 35 og skyv anlegget helt fri av bunnanlegget. Snoren på anlegget 37 forhindrer at det fjernes helt fra sagen og kanskje blir borte. Sett på igjen anlegget når kappingen er ferdig.

MERK: Sporene på anlegget kan fylles med sagflis. Bruk børste eller lavtrykk luft for å rengjøre anleggssporene.

Aktivering og synlighet av beskyttelse (Fig. A)

Nedre beskyttelse 1 på sagen er designet for automatisk å frilegge bladet når armen går ned, og for å dekke bladet når armen løftes.

Beskyttelsen kan løftes for hånd när du installerer eller fjerner sagblader for inspeksjon av sagen. L∅FT ALDRI BESKYTTELSE MANUELT UTEN AT BLADET STÅR STILLE.

Justering av skinneføring (Fig. A)

Kontrollere skinnene 22 regelmessig for slark og klaring. Sikre at skinnelåsen 23 er løsnet, løyre skinne kan justreres med settskruen 24. For å redusere klaringen, bruk en 4 mm sekskantnøkkel (medfølger ikke) og roter settskruen med klokka gradvis, mens du skyver saghodet frem og tilbake.

Justering av gjæringslås (Fig. A, Q)

1. Sett gjæringslåshändtaket 7 i åpen posisjon (opp).
2. Bruk en 13 mm fastnøkkel for å løsne låsemutteren 59 på gjæringslåsestangen.
3. Bruk en skrutrekker for å stramme gjæringslåsen, vri med klokken, som vist i figur M. Vri låsestangen til den sitter godt, og vri så mot klokken en omdreining.
4. Lås gjæringslåsen til en ikke-fast måling på gjæringsskalen – for eksempel 34° – og pass på at bordet da ikke roterer.
5. Trekk til läsemutteren.

Før bruk

• Monter forlengerplater på begge sider av sagens base. Se avsnittet Montere forlengerplater.
• Kontroller det beskyttende beltedekselet for skade og at den nedre beskyttelsen fungerer ordentlig.
• Sørg for å bruke kappeskiven. Ikke bruk maskinen dersom spalteåpningen er bredere enn 12 mm.
• Installer passende sagblad. Ikke bruk svært slitte blader. Verktøyets maksimum rotasjonshastighet må ikke overgå sagbladets.
• Påse all alle løseknotter og klemmehåndtak er stramme.
• Bruk personlig verneutstyr og koble sagen til en ekstern støvsuger.
• Selv om denne sagen kan kappe treverk og mange ikke-jernholdig materialer gjelder denne bruksanvisning kun for saging av treverk. Samme retningslinjer gjelder andre materialer. Ikke sag jernholdige materialer (jern og stål) med denne sagen!
• Ikke forsøk å skjære veldig små stykker.
  • Sikre arbeidsstykket.
  • La bladet skjære fritt. Ikke bruk kraft.
• La motoren komme opp i full hastighet för saging.

BRUK

Bruksanvisning

A: ARSEL: Følg alltid sikkerhetsanvisningene og gjeldende regler.

ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og kons fra batteripakker eller strømforsyning før du gjør justerlinger eller tar av/setter på tilbehør eller ekstraustyr. Se til at utløserbryteren er i AV-stilling. Utilsiktet oppstart kan føre til personskader.

Se Sagblader under Ekstra tilbehør for å velge et blad som best passer for dine behov.

Pass på at verktøyet er plassert så del sikrer ergonomiske forhold når det gjelder bordhøyde og stabilitet. Verktøyet skal plasseres slik at operatøren har god oversikt og nok fri plass rundt verktøyet, slik at arbeidsstykket kan håndteres uten hinder.

For å redusere effekten av vibrasjoner, pass på at omgivelsene ikke er for kalde, at verktøy og tilbehår er godt vedlikeholdt og at arbeidsstykket størrelse er passende for dette verktøyet.

Korrekt posisjon av kropp og hender (Fig. R, S)

ADVARSEL: For å redusere faren for alvorlig personskade skal manALLTID ha hendene i kurrent posisjon, som vist i Figur R.
ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID holde godt forer å være forbereedt på en plutselig reaksjon.

• Plasser aldri hendene i nærheten av skjæreområdet. Ikke plasser hendene nærmere bladet enn 100 mm.
• Hold arbeidsstykket fast mot bordet og anlegget under kapping. Hold hendene på plass inntil bryteren er sluppet og bladet har stoppet helt.
• GJ∅R ALLTID EN TEST (UTEN STR∅M) F∅R ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RUTE, IKKE KRYSS HENDENE, SOM VIST I FIGUR S.
• Hold begge bena godt på bakken og hold riktig balanse. Når du beveger gjæringsarmen til venstre og høyre, følg den og stå litt til siden for bladet.
• Sikt gjennom sporene i beskyttelsen när du skal følge en linje.

Slå på og av (Fig.r A)

For å slå verktøyet på, press låsespaken 5 mot den bakre delen av verktøyet og press så ned vippebryteren 4. Sagen vil gå så lenge bryteren er presset ned. La bladet komme til full hastighet før du starter å sage. For å slå av sagen, slipp bryteren. La bladet stoppe før du løfter saghodet. Det er ingen mulighet for å låse bryteren på. Det er et hull 36 i avtrekkerbryteren for å kunne sette inn en hengelås for låsing av sagen.

Bruk av XPS™ LED arbeidslyssystem (Fig. A)

XPS™ LED arbeidslssystem kan slås på med indikatorlysbryteren 20. Lyset slås av automatisk etter 20 sekunder dersom sagen ikke brukes. Lyset aktiveres også automatisk hver gang verktøyets hovedavtrekker 4 brukes.

For å kutte langs en trukket linje på et trestykke:

1. Slå på XPS™ systemet, trekk ned betjeningshåndtaket 2 for å sette sagbladet närt trestykket. Skyggen av bladet vil vises på trestykket.
2. Rett inn streken langs kanten av bladets skygge. Du kan måtte justere gjærings- eller skråvinkel for å kunne følge streken nøyaktig.

Gjennomkuttingarbeid (Fig. A, T, U)

Dersom skyvefunksjonen ikke brukes, pass på at saghodet er skjøvet så langt tilbake som mulig og at skinnelåsknappen 23 er strammet til. Dette vil hindre at sagen sklir langs skinnen etterhvert som arbeidsstykket engasjeres.

Kapping av flere stykker anbefales ikke, men kan gjøres trygt ved å sikre at hvert stykke holdes fast mot bordet og anlegget.

Rett vertikalt krysskutt (Fig. A)

1. Still inn og lås gjæringsarmen på null, og hold trestykket fast mot bordet og mot anlegget 15.
2. Med skinnelåsknappen 23 strammet, slå på sagen ved å trykke inn avtrekkerbryteren 4.
3. Når sagen er kommet i hastighet, senk armen mykt og langsomt for å kappe gjennom trestykket. La bladet stoppe helt før du løfter armen.

Skyvende krysskapp (Fig. A, T)

Ved saging av noe større enn 51 mm x 150 mm ved 45° vinkel, bruk en ut-ned-tilbake bevegelse med skinnelåsen 23 løsnet.

1. Trekk sagen ut mot deg.
2. Senk saghodet ned mot arbeidsstykket.
3. Skyv sagen sakte tilbake for å fullføre kuttet.

Ikke la sagen komme i direkte kontakt med toppen av arbeidsstykket når du trekker ut. Sagen kan "løpe" mot deg, og føre til personskade eller skader på arbeidsstykket.

Gjærings-krysskutt (Fig. U)

Gjæringsvinkel er ofte 45° for å lage hjørner, men kan stilles inn hele veien fra null til 50° venstre eller 60° høyre. Gå frem som for et rett vertikalt tverrkutt.

Når du utfører et gjæringskutt på arbeidsstykker bredere enn 51 x 105 mm som er kortere av lengde, legg alltid den lengste siden mot anlegget.

Skråvinkelkutt (Fig. A)

Skråvinkler kan stilles fra 49° høyre til 49° venstre og kan kappes med gjæringsarmen satt mellom 50° venstre eller 60° høyre. Se avsnittet Funksjoner og kontroller for detaljerte instruksjoner om skråvinkelsystemet

1. Løsen skråstillingslåsen 27, og beveg bladet til venstre eller høyre som ønsket. Det er nødvendig å bevege anlegget 15 for å gi klaring. Stram anleggets justeringsskrue 35 etter posisjonering av anlegget.
2. Stram skråvinkellåsen godt.

Ved noen ekstreme vinkler, kan høyre eller venstre anlegg måtte tas av. Se Justering av anlegg i avsnittet Justeringer for viktig informasjon om justering av føringer for visse skråkutt. For å ta av venstre eller høyre anlegg, skru ut anleggets justeringsknapp 35 flere omdreininger og skyv ut anlegget. Snoren på anlegget 37, forhindrer at det fjernes helt fra sagen og kanskje blir borte. Når arbeidet er ferdig, sett på plass igjen anlegget.

Kvalitet på kuttet

Glatthet av et kutt avhenger av flere variabler, så som materialet det sages i, bladtype, bladskarphet og sagehastighet.

Når du ønsker glatte kutt for listverk og annet presisjonsarbeide, bruk et skarpt blad (60 tenner carbide) og en langsom, jevn sagehastighet for å få best mulig resultat.

APVARSEL: Påse at materialet ikke flytter seg eller kryper under saging; fest det godt pass. La alltid bladet stoppe helt får du løfter armen. Dersom små sagfilser stikker ut bakerst på arbeidsstykket, fest et stykke maskeringssteip der kuttet skal gjøres. Sag gjennom teipen og fjern den forsiktig når du er ferdig.

Ikke-gjennomgående saging (spor og falser) (Fig. A)

Sagen er utstyrt med en sporstopper 34, dybdejusteringsskrue 33 og vingemutter 32 for å utføre sporsaging. Instruksjoner i avsnittene Tverrkutt, Vinklede kutt, og Kutte kombinert gjæring er for kutt som gjøres gjennom hele tykkelsen til materialet. Sagen kan også utføre ikke-gjennomtrengende kutt for å lage spor eller falser i materialet.

Sporing (Fig. A)

Se Sporstopper for detaljerte instruksjoner for hvordan du angir skjæredybde. Bruk et trestykke for å sjekke at du har oponådd ønsket skjæredybde.

1. Hold trestykket fast på bordet og mot anlegget 15. Juster skjæreområdet under bladet. Posisjoner sagarmen helt frem med bladet i nedre posisjon. Slå av sagen ved å skyve läseknappen 5. til venstre, og trykk deretter inn utløserbryteren 4. som vises i Figur A. Skyv sagarmen bakover i en jevn bevegelse for å skjære gjennorm arbeidsstykket.
2. Ha ned sagarmen og slipp utløser-bryteren. Når sagbladet har stoppet helt, kan du heve sagarmen. La bladet stoppe helt før du løfter armen.
3. Gjenta trinn 1–2 for å gjøre sporet bredere til du oppnår ønsket bredde.

Feste av arbeidsstykket

ADVARSEL: Et fastklemt, balansert og sikret arbeidsstykke kan bli ubalansert etter at et kan utløri. En ubalansert belastning kan tippe sagen eller det som sagen er feslet til, så som et bord eller arbeidsbenk. Når du gjør et kuit som kan føre til ubalanse, stelt opp arbeidsstykket godt og sikre at sagen er godt bolter til et stabilt underlag. Det kan resultere i personskade.

APVARSEL: Klemfoten skal være fastklemt over basis av sagen när klemmen brakes. Klem forer fast arbeidsstykket til basis av sagen – ikke til noen annen del av arbeidsområdet. Pass på at klemfoten ikke er klemt mot kanten av basis på sagen.

FORSIKTIG: Bruk alltid en materialholder/klemme for å holde kontroll og redusere faren for personskader og skader på arbeidsstykket.

Bruk materialklemmen som leveres med sagen. Venstre eller høyre anlegg kan skyves fra side til side som hjelp ved fastklemmingen. Andre hjelpemidler som fjærklemmer, klerstenger eller C-klemmer kan være passende for visse størrelser og former på materialet.

For å installere klemmen (Fig. A)

1. Sett den inn i hullet 28 bak anlegget. Klemmen skal peke bakover mot bakenden av gjæringssagen Sporet på klemstangen skal være helt innskjøvet i basisen. Pass på at sporet er fullt innskjøvet i basis på gjæringssagen. Dersom sporet er synlig vil ikke klemmen være sikret.
2. Roter klemmen 180° mot fronten av gjæringssagen.
3. Løsne knotten for å justere klemmen opp eller ned, og bruk finjusteringsknappen for å klemme fast arbeidsstykket.

MERK: Plasser klemmen på motsatt side av basisen ved skråsaging. GJ∅R ALLTID EN TEST (UTEN STR∅M) F∅R ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RUTE. SIKRE AT KLEMMEN IKKE KOMMER I VEIEN FOR FUNKSJONEN AV SACEN ELLER ANLEGGET.

Støtte for lange arbeidsstykker

STÖTT ALLTID OPP LANGE STYKKER

For best resultat, bruk DE7023-XJ eller DE7033-XJ understell for å utvide bordbredden på sagen. Støtt opp lange arbeidsstykker ved hjelp av praktiske løsninger som en sagbukk eller lignende, for å hindre at endene henger ned.

Saging av billedrammer, bokser og andre firkantede objekter (Fig. W)

Prøv noen enkle prosjekter på skrap for å få "følelsen" med sagen. Denne sagen er perfekt for gjæring av hjørmer som vist i Figur W.

Skisse 1 i Figur W viser en skjøt laget med metode med skråvinkeljustering. Den viste skjøten kan lages med begge metoder.

• Bruk av skråvinkeljustering:

• Skråvinkel for de to platene justeres til 45° hver, som gir et hjørne på 90°.
• Gjæringsarmen er låst på null og skråvinkel er låst på 45°.
• Trestykket er posisjonert med den brede flate siden mot bordet, og den smale kanten mot anlegget.

- Bruk av gjæringsjustering:

- Samme kutt kan gjøres ved høyre eller venstre gjæring med den brede flaten mot anlegget.

Kapping av lister og andre rammer (Fig. W)

Skisse 2 i Figur W viser en skjøt laget ved å sette gjæringsarmen med 45° for å gjære de to stykkene til et 90° hjørne. For å lage denne typen skjøt, sett skråvinkel til null og gjæringsarmen 45°. Trestykket er også nå posisjonert med den brede flate siden mot bordet, og den smale kanten mot anlegget.

De to skissene i Figur W er kun for firkantede objekter. Når det er et annet antall sider, må skråvinkel og gjæringsvinkel endres. Tabellen under gir korrekt vinkel for et utvalg former, forutsatt at alle sidene har lik lengde.

ANTALL SIDER GLUERINGS- ELLER SKRÅ - VINKEL
4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°

For former som ikke vises i tabellen, bruk fölgende formel: 180° dividert på antall sider gir deg gjæringen (dersom materialet kappes vertikalt) eller skråvinkelen (dersom materialet kappes när det ligger flatt).

Saging av sammensatte gjæringer (Fig. V, X)

En sammensatt gjæring er et kutt satt sammen av en gjæringsvinkel og en skråvinkel samtidig. Dette er den typen kutt som brukes for å lage rammer eller bokser med skråstilte sider som den vist i Figur V.

ADVARSEL: Dersom kappevinkelen varierer fra kutt til kuit, kontroller at skråvinkel-kappen og gjæringslåseknappen er godt festet. De skal låses etter hver endring som gjøres på gjærings- eller skråvinkel.

ADVARSEL: Sagen må være låst på et underlag for å hindre at den lipper ved bruk av sammesatt funksjon. Se Benkmontering og Fig. GG.

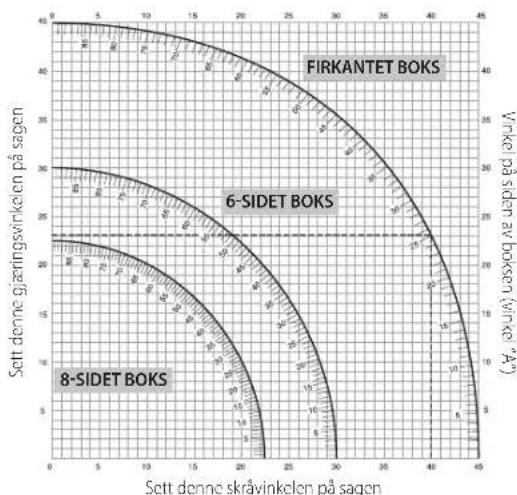

Tabellen vist under hjelper deg å sette korrekt gjæring og skråstilling for vanlige sammensatte gjæringskutt.

• Velg ønsket vinkel A (Fig. X) for ditt prosjekt og finn den vinkelen på den aktuelle buen i tabellen.
• Fra det punktet, følg tabellen rett ned for å finne korrekt skråvinkel, og rett over for å finne korrekt gjæringsvinkel.
• Still inn sagen til de angitte vinklene og gjør et par prøvekapp. ∅v deg på å sette sammen de kappede bitene.

Eksempel: For å lage en boks med 4 sider med 26° ytre vinkler (vinkel A, Fig X), bruk øvre høyre bue. Finn 26° på bueskalaen. Følg den horisontale kryssende linjen til en av sidene for å finne innstilling av gjæringsvinkel på sagen (42°). På samme måte følg den vertikalt kryssende linjen til topp eller bunn for å finne innstilling av skråvinkel på sagen (18°). Gjør alltid noen testkutt på skrapmateriale for å verifisere at innstillingene på sagen er korrekte.

Saging av basis lister (Fig. N, Y)

GJ∅R ALLTID EN TESTKJ∅RING UTEN STR∅M PÅ F∅R DU STARTER KAPPING.

For å fullføre rette 90° kutt, plasser trestykket mot anlegget og hold det på plass som vist i Figur Y. Slå på sagen og labladet få full fart, senk så armen jevnt gjennom kuttet.

Saging av gulvlister fra 76 mm til 171 mm høyde vertikalt mot anlegget

MERK: Bruk skyvelåsen 19, som vist i Figur N ved saging av gulvlister med fra 76 mm til 171 mm høyde vertikalt mot anlegget.

Plasser materialet som vist i Figur Y.

Innvendig hjørne Utvendig hjørne

Venstre Side	Gjæring venstre 45°Bruker venstre side av kuttet	Gjæring høyre 45°Bruker venstre side av kuttet
Høyre Side	Gjæring høyre 45°Bruker høyre side av kuttet	Gjæring venstre 45°Bruker høyre side av kuttet

Materiale opp til 171 mm kan kappes som beskrevet over.

Sage taklister (Fig. A, Z, AA)

Din gjæringssag er godt utstyrt for oppgaven med å sage taklister. For å passe godt, må taklisten sages med sammensatt gjæring med ekstrem nøyaktighet.

Din gjæringssag har en sepsielt innstilt gjæringslås for gjæringsvinkel 31,62° venstre og høyre, for korrekt saging av taktister med korrekt vinkel, og med skråvinkelstoppere på 33,86° venstre og høyre. Det er også et merke på gjæringsskalaen 16 på 33,9°. Tabellen under gir deg korrekte innstillinger for saging av taktister.

MERK: Testing med skrapmateriale er svært viktig!

instruksjoner for saging av taklister som ligger flatt, og bruk av sammensatt funksjon (Fig. Z)

1. Taklisten skal ligge flatt med den brede baksiden ned mot bordet 60.
2. Legg toppen av taklisten mot anlegget 15).
3. Innstillingene under er for 45" vinklet taklist.

Innvendig hjørne Utvendig hjørne

Venstre Side	Gjæring venstre 30°	Gjæring høyre 30°
	Gjæringsbord satt på høyre 35,26°	Gjæringsbord satt på venstre 35,26°
	Bruk venstre ende av kappet	Bruk venstre ende av kappet
Høyre Side	Gjæring høyre 30°	Gjæring venstre 30°
	Gjæringsbord satt på venstre 35,26°	Gjæringsbord satt på høyre 35,26°
	Bruk høyre ende av kappet	Bruk høyre ende av kappet

Innstillingene under er for taklist med 52° vinkler på toppen og 38° vinkler på bunnen.

Innvendig hjørne Utvendig hjørne

Venstre Side	Gjæring venstre 33,9°Gjæringsbord satt på høyre31,62°Bruk venstre ende av kappet	Gjæring høyre 33,9°Gjæringsbord satt på venstre31,62°Bruk venstre ende av kappet
Høyre Side	Gjæring høyre 33,9°Gjæringsbord satt på venstre31,62°Bruk høyre ende av kappet	Gjæring venstre 33,9°Gjæringsbord satt på høyre31,62°Bruk høyre ende av kappet

Alternativ metode for saging av taklister

Saging av taklister med denne metoden krever ikke gjæringskutt. Mindre endringer av gjæringsvinkelen kan gjøres uten å påvirke skråvinkelen. Dersom det er andre hjørner enn 90°, kan sagen raskt og enkelt justeres for det.

linstrukser for saging av taklister med vinkling mellom anlegg og bunnplaten på sagen for alle kapp (Fig. AA)

1. Sett listen i vinkel slik at bunnen av listen (den delen som ligger mot veggen ved montering) er mot anlegget 15, og toppen av listen hviler mot sagbordet 61.
2. De vinklede "flatene" på baksiden av taklisten skal ligge rett an mot anlegget og sagbordet.

Innvendig hjørne Utvendig hjørne

Vcnstre	Gjæring høyre 45°	Gjæring venstre 45°
Side	Bruker høyre side av kuttet	Bruker høyre side av kuttet
Høyre	Gjæring venstre 45°	Gjæring høyre 45°
Side	Bruker venstre side av kuttet	Bruker venstre side av kuttet

Spesialkutt

ADVARSEL: Foreta aldri noen kutt uten at materialet er festet til bordet og mæs anlegget.

Saging av aluminum (Fig. BB, CC)

BRUK ALLTID ET PASSENDE SAGBLAD SOM ER SPESIELT PRODUSERT FOR SAGING AV ALUMINIUM.

Visse arbeidsstykker kan kreve bruk av en klemme for å hindre bevegelse under sagingen. Posisjoner materialet slik at du kapper det tynneste tverrsnittet, som vist i Figur 8B. Figur CC viser en feil måte å kutte slike tverrsnitt.

Bruk smøring med voksstift ved kapping av aluminium. Påfør voksstiften direkte på sagbladet 47. før saging. Bruk alri voksstiften på et blad i bevegelse. Voksen gir passende smøring og holder spon fra å klebe til bladet.

Bøyd materiale (Fig. DD, EE)

Ved saging av bøyd materiale, plasser det alltid som vist i Figur DD og aldri som vist i Figur EE. Plassering av materialet på feil måte vi føre til at det klemmer bladet.

Kapping av plastrør og andre runde materialer

Plastrør kan enkelt kappes med sagen. Den kappes på same måte som treverk og KLEMMES

ELLER HOLDES FAST MOT ANLEGGET FOR Å HINDRE AT DEN RULLER. Dette er svært viktig ved vinkelkutt.

Saging av store materialer (Fig. FF)

Av og til vil du få et trestykke som er litt for stort for å passe under nedre beskyttelse. Dersom det skjer, sett høyre tommel mot øvre side av beskyttelsen 1 og rull beskyttelsen opp akurat rok til å gå klar av arbeidsstykket, som vist i Figur FF. Unngå helst å gjøre dette uten at det er nødvendig for at sagen skal fungere ordentlig ved store kutt. ALDRI BIND, TAPE ELLER PÅ ANNEN MÅTE HOLD BESKYTTELSEN PERMANENT ÅPEN VED BRUK AV SAGEN.

Støvsuging (Fig. A, HH)

ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og kred fra batteripakker eller strømforsyning før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utiliskitet oppstart kan føre til personskader.

ADVARSEL: Noen typer støv, så som eik og bøk, regnes som kreftfremkallende - spesielt i samstand med kjemikalier for trebehandling.

• Bruk alltid støvsuger.
• Sørg for god ventilasjon av arbeidsområdet.
• Det anbefales å bruke passende pustebeskyttelse.

FORSIKTIG: Bruk aldri denne sagen uten at støvpose eller DEWALTstøvsuger er sade på. Trestøv kan være farlig for öndedrellet.

FORSIKTIG: Kontroller og rengjør støvposen etter hver bruk.

ADVARSEL: Ved saging av aluminium, ta av støvposen eller koble fra støvsugeren for å utt på for brann.

Gjæringssagen har en innebygget støvsugerport 25 som lar deg kobie til enten en støvpose (33 mm dyser) eller direkte festet til DrWAI T AirLock (DWV9000-XJ) 45.

Folg gjeldende nasjonale retningslinjer for materialene som brukes.

For å feste støvposen

For å tømme støvposen

1. Ta av støvposen fra sagen og rist eller bank støvposen forsiktig for å tømme den.

2. Sett på igjen støvposen på støvporten.

Legg merke til at ikke alt støvet ikke vil løsne fra posen. Dette vil ikke påvirke sageeffekten, men vil redusere effektivitieten av stavoppsamlingen. For å gjenooprette sagens støvsamlingseffekt, trykk inn fjæren i støvposen når du tømmer den og bank den mot siden av sappelbøtten eller støvsammleren.

Ekstern støvsuging

Ved støvsuging av tört støv som er spesielt helsefarlig eller kreftfremkallende, bruk en klasse M støvsuger.

1. Kontroller at mansjetten på AirLock-koblingen 64 er i uåst posisjon. Juster hakkene på mansjetten og AirLock-koblingen som vist for posisjonene åpen og låst.
2. Skyy Airlock-koblingen inn på støvporten 25.
3. Vri mansjetten til låst posisjon.

MERK: Kulelagrene i mansjetten låser i sporet og sikrer koplingen. Gjæringssagen er nå sikkert koblet fast til støvsugeren.

VEDLIKEHOLD

ADVARSEL: For å redusere faren for alvorlige personskader, slå av verktøy og kons fra batteripakker eller strømforsyning før du gjør justeringer eller tar av/setter på tilbehør eller ekstraustyr. Utilisktel oppstart kan føre til personskader.

ADVARSEL: For å redusere faren for alvorlig personskade, IKKE berør de skarpe på attene på bladet med fingerer eller hender när du utfører vedlikehold.

IKKE bruk smøremidler eller rengjøringsmidler (spesielt spray eller aerosol) i nærheten av plast-beskyttelsen. Materialet av polykarbonat som brukes i beskyttelsen vil angripes av visse kjemikalier.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

Før bruk, sjekk nøye øvre beskyttelse, nedre beskyttelse og støvkanalen for å se at de fungerer korrekt. Pass på at spon, støv eller partikler fra arbeidsstykket ikke kan føre til blokkering av funksjonene.

Dersom fragmenter av arbeidsstykket jammes mellom sagbladet og beskyttelsen, koble maskinen fra strømmen og følg instruksjonene i Skifte eller installere et nytt sagblad. Ta bort de fastkilte delene og sett sagbladet på igjen.

Regelmessig rengjør alt støv og treflis fra rundt OG UNDER bunnplaten og det roterende bordet.

ADYARSEL: Blås skitt og sløv ut av hovedhuset med tørr luft når du ser at skitt samles i og rundt luftåpningene. Bruk godkjente vernebriller og godkjent støvmaske når prosedyren utføres.

ADVARSEL: Bruk alari løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske del av verktæyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktæyet; alari dypp noen del av verktæyet i en væske.

Rengjøring av DEWALT strømforsyning med ledning

ADVARSEL: Bruk aldri løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske av verktøyet. Disse kjemikalene kan svekke materialene som brukes i disse delene. Bruk en klui som bare er fuktei med vonn og mild såpe. Aldri la noen væske irenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Rengjøring av verktøyets stikkontakt for strømforsyning med ledning (Fig. D)

APVARSEL: Blås rusk ut av stikkontokten for strømforsyning med ledning 38 med ren, for å redusere faren for øyeskader, bruk alltid vernebriller og pustebeskyttelse när dette utføres.

Rengjøring av støvkanal

Avhengig av arbeidsomgivelsene, kan sagflis tette til støvkanalen og kan hindre støv fra å suges ordentlig ut av sageområdet. Med sagen frakoblet batteriet eller strømforsyningen med ledning og saghodet løftet, bruk lavtrykk luft eller en stang med passe diameter for å fjerme støv fra støvkanalen.

Rengjøring av XPS™ LED arbeidslys

For best funksjon av arbeidslyset, utfør følgende vedlikehold regelmessig med batteriet eller strømforsyning med ledning tatt ut.

• Rengjør nøye sagflis og støv fra linsen på arbeidslyset med en bommullsklut.
• IKKE bruk løsemidler av noen type, de kan skade linsen.
• Oppbygging av støv kan blokkere arbeidslyset og forhindre nøyaktig visning av kappelinjen.
• Følg gjæringssagens bruksanvisning for å ta av og installere blad.
• Med bladet tatt av sagen, rengjør festet og fjern støv fra bladet. Oppbygging av støv og rusk kan blokkere arbeidslyset og forhindre nøyaktig visning av kappelinjen.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DeWALT kan være farlig, och som dette ikke er testet sammen med dette verktåyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DeWALT brukes sammen med dette produktet.

Følgende tilbehør er designet for sagen og kan være til hjelp for deg. I noen tilfeller kan det være bedre å kjøpe arbeidsstøtter, lengdestoppere, tvinger etc. lokalt. Vær nøye ved valg og bruk av tilbehør.

Stavpose: DE7053 (inkludert ved noen modeller)

Utstyrt med glidellås for enkel tømming, og stevposen vil samle det meste av sagflisen som produseres.

SAGBLADER: BRUK ALLTID 305 mm ST∅YSVAKE SAGBLAD MED 30 mm FESTEHULL.

HASTIGHETSANGIVELSE SKAL VÆRE MINST 4800 RPM. Bruk aldri blad med mindre diameter. Det vil ikke beskyttes tilstrekkelig. Bruk kun blad for tverrkapping! Ikke bruk blader som er designet for køving, kombinasjonsblad eller blader med krokvinkler over 7°.

BLADBESKRIVELSER
BRUKSOMRÅDE DIAMETER TENNER
Bygningssagblader(tynt spor med anti-klebe kant)
Generelt bruk 305 mm 40
Fine tvenkutt 305 mm 60
Treverksagblader (qir glatte, rene kutt)
Fine tvenkutt 305 mm 80
Ikke jernholdige metaller 305 mm 96

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og

batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Litium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

SERRA DE ESQUADRIA

DHS780

Gratulerer!

Rengöring av XPS™ LED-arbetsbelysning
