BRUKSANVISNING DW729 DEWALT

* ved operatørens øre

Beskrivelse (fig. A1 & A2)

Samling og justering

Maskinbordets dele og beslag er pakket separat.

- Spaltekniv (61) til at forhindre, at arbejdsemnet klemmer klingen under spaltning.

Spaltning kan ske med motoren i to positioner. Hver position kræver sin egen indførings-retning:

Position Indføringsretning

Nærmere oplysninger om tilbehør fås hos Deres forhandler.

Brugervejledning

Starte og stoppe (fig. A1)

Figur N1 viser anslagets standardposition til tværsavning og ind-spaltning. Figur N2 viser anslagets standardposition til spaltning af brede paneler. Løsn de to klemmer (7) for at frigøre anslaget. (fig. N1).

Du har valgt en DeWALT maskine. Årelang erfaring, konstant produktutvikling og fornyelse gjør DeWALT til en av de mest pålitelige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data no - 1

CE-Sikkerhetserklæring no - 1

Sikkerhetsforskrifter no - 2

Kontroll av pakkens innhold no - 3

Beskrivelse no - 3

Elektrisk sikkerhet no - 3

Bruk av skjøteledning no - 3

Montering og justering no - 4

Bruksanvisning no - 6

Tilleggutstyr no - 7

Vedlikehold no - 7

Garanti no - 8

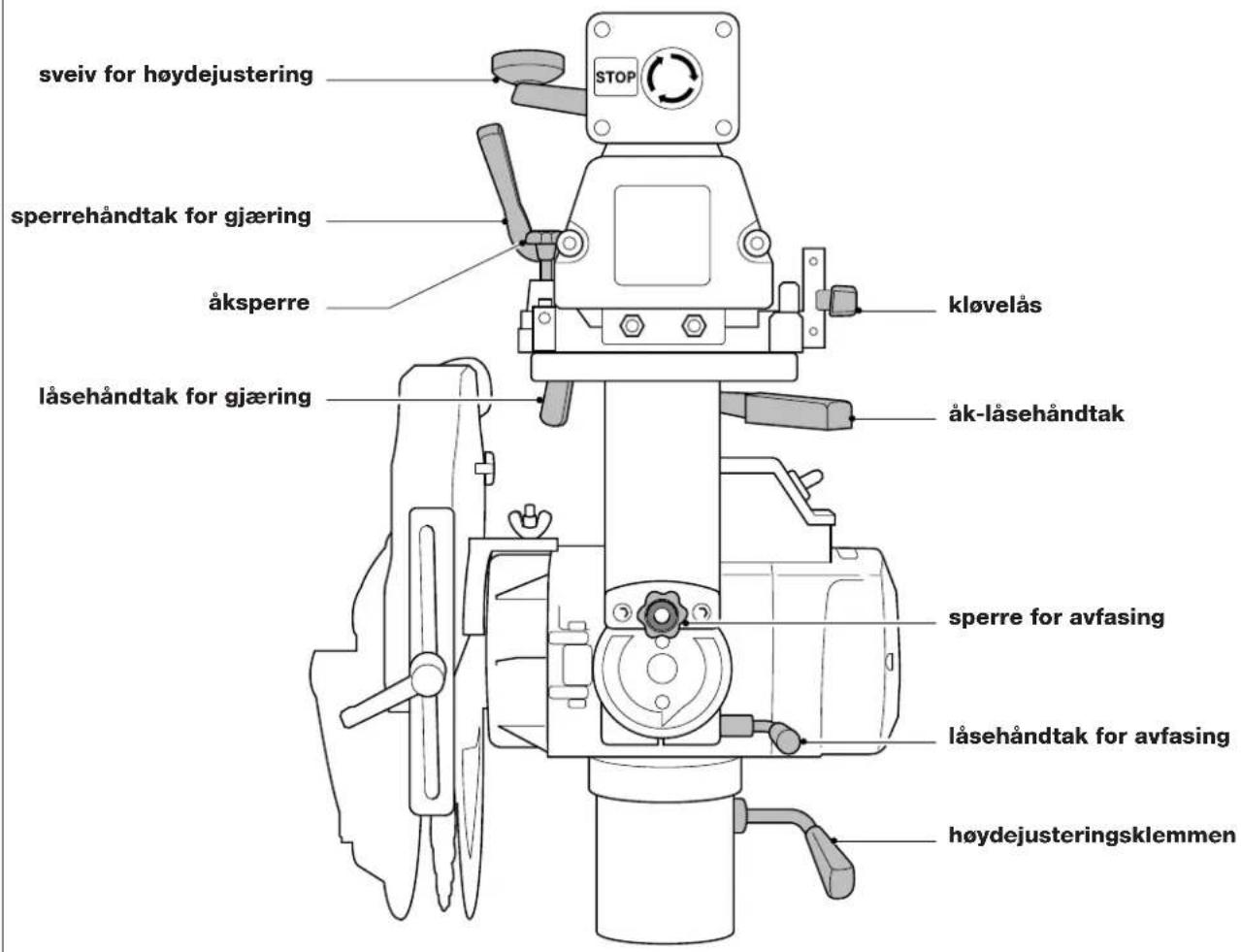

Referanseskjema no - 9

Tekniske data

	DW728 DW729
Motor effekt (forbruk) W 2200	4000
Motor effekt (avgitt)	W 1840	3000
Spenning	V 230	415
Bladdiameter max	mm 350	350
Utsparingsdiameter	mm 30	30
Spindelbredde	mm 30	30
Turtall, ubelastet/min, 50 Hz	2800	2800
Turtall, ubelastet/min, 60 Hz	3400	3400
Sagedybde ved 90°	mm 110	110
Sagedybde ved 45°	mm 75	75
Max. kappekapasitet ved 0°,i 25 mm kloss	mm 610	610
Max. gjæringskapasitet ved 45°,i 25 mm kloss	mm 445	445
ved max. sagedybde	mm 380	380
Max. kappebredde	mm 610	610
Max. kløyvebredde	mm 920	920
Ytterdimensjoner (med bord)	mm 148 x 95 x 150	148 x 95 x 150
Adapter for avsuging av støv	mm 100	100
Vekt	kg 149	149

Standardutstyr:

Bord, TCT-blad, bladvern og verktøy, effektbryter.

Sikringer:
230 V verktøy	16 Ampere, nettspenning
415 V verktøy	16 Ampere, pr. fase

Følgende symboler brukes i denne instruksjonsboken:

Betegner risiko for personskade, livfare eller ødeleggelse av verkloyet dersom instruksene i denne instruksjonsboken ikke folges.

Betegner risiko for elektrisk stot.

Skarpe kanter.

CE-Sikkerhetserklæring

DW728

DeWALT erklærer at disse elektroverktoyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 61029, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11.

DW729

DeWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 61029, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

∅nsker du flere opplysninger, vennligst kontakt D≡WALT på adressen nedenfor eller se veiledningens bakside.

Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A).

Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge DIN 45675:

	DW728	DW729
	< 2,5 m/s ^2	< 2,5 m/s ^2

TÜV Rheinland

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den.

I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges når det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for elektrisk støt, personskade og brann.

1 Bruk hørselsvern

Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bor du alltid bruke hørselsvern.

En uryddig arbeidsplass innbyr til skader.

3 Tenk på arbeidsmiljøet

Utsett ikke elektroverktøy for regn. Ikke bruk det på fuktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy i nærheten av brannfarlige væsker eller gasser.

4 Beskytt deg mot elektrisk støt

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstov o.l.) kan man øke sikkerheten ved å tilkoble en jordfeilbryter.

5 Hold barn unna

Ikke la barn komme i kontakt med verktöyet eller skjøteledningen. Det skal holdes tilsyn med barn under 16 år.

6 Oppbevar elektroverktøy på et trygt sted

Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde.

8 Bruk riktig elektroverktøy

Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktoy. Bruk ikke elektroverktoy til formål det ikke er ment for, som for eksempel å fjerne kvister eller kappe ved med en håndsirkelsag.

9 Kle deg riktig

Ha ikke på deg løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir når du arbeider utendørs. Bruk hårnett hvis du har langt hår.

10 Bruk vernebriller

Bruk vernebriller for å unngå at det blåser støv inn i øynene og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske.

12 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å arbeide med.

Pass på at du alltid har sikkert fotfeste og balanse.

14 Vær nøye med vedlikeholdet

Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Kontroller maskinens ledning regelmessig og få den reparert av et autorisert verksted om den skulle bli skadet. Kontroller skjøteledninger regelmessig, skift dem ut om de skulle bli skadet. Hold håndtakene tørre, rene og fri for olje og fett.

15 Trekk støpselet ut av stikkontakten

Trekk alltid stopselet ut av stikkontakten när maskinen ikke er i bruk, ved vedlikehold og ved skifte av tilbehør.

16 Fjern nøkler

Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før maskinen startes.

17 Unngå at verktöyet blir slått på utilsiktet

Bær ikke maskinen med fingeren på strømbryteren når den er tilkoblet strømnettet. Pass på at strømbryteren er avslått når du setter stopselet i stikkontakten.

18 Utendørs skjøteledning

Utendørs må det bare brukes skjoteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

20 Sjekk skadede deler før du setter støpselet i stikkontakten

Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. ∅delagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.

21 ADVARSEL!

Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade.

22 La verktøyet repareres av et autorisert DEWALT serviceverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Ekstra sikkerhetsregler for radialsager

• Beskytt strømtilførselsledningen med en passende sikring eller overbelastningsbryter.
• Hold lagersporene i armen og lagrene i rullehode-enheten rene og uten felt.
• Før maskinen slås PÅ, kontrolleres om vernet er i riktig stilling. Bladet må ikke berøre materialet for sagen beveges med håndtaket.
• Sett alltid fingervernet slik at det går gjennom det ferdige sporet i anlegget og/eller 3 mm over overflaten av materialet som sages (unntatt ved kløving).

- Ved kloving må kløyvkniven være justert i riktig avstand fra bladet (1 - 3 mm) og vær sikker på at kastbeskyttelsen er riktig justert.

- Ved kloving må man alltid kontrollere materetningen.

- Sjekk regelmessig om justeringene er riktige og juster om nødvendig.

- Vær sikker på at bladet roterer riktig vei og at tennene peker mot anlegget.

- Pass på at alle låsehåndtak er strammet för maskinen startes.

- Når maskinen ikke brukes, må sagbladet dekkes helt av bladvernet.

- Når maskinen ikke brukes, när det skiftes blad eller utfores vedlikehold, må maskinen koples fra strømforsyningen.

- Bruk alltid skarpe blader av riktig type til arbeidsstykket. Den anbefalte bladdiameteren gjengis i de tekniske data.

- Kil ikke noe fast mot viften for å holde motorspindelen.

- Forser ikke skjæringen. (Blokkering eller delvis blokkering av motoren kan fore til omfattende skader. La motoren oppnå fullt turtall for skjæringen begynner.)

- Ikke løft maskinen etter bordet.

- Ikke skjær i ferrometaller, andre metaller eller murverk.

- Strekk deg ikke rundt og bak sagbladet.

- Plasser ikke hendene nærmere enn 150 mm fra sagbladet när skjæring pågår.

Følgende farer er forbundet med bruken av radialsager:

Selv om man følger de relevante sikkerhetsforskrifter og bruker sikkerhetsanordningene, er det visse farer som ikke kan unngås. Disse er:

- Hørselsskader.

- Fare for ulykker forårsaket av de ikke tildekte delene av det roterende sagbladet.

Fare for skader ved skifting av blad.

- Fare for klemming av fingre när dekslene åpnes.

- Helseskader som følge av innånding av støv som oppstår ved saging av tre, særlig eik, bjørk og MDF.

Kontroll av pakkens innhold

Pakken inneholder:

1 Delvis sammenstilt maskin

5 Delene av bordets topp

1 Anlegg

4 Trekantede bordstøtter

4 Rette bordstøtter

1 Motor, åk og rullehode-enhet

1 Effektbryter og bremsekontrollboks

1 Adapter for avsuging av støv

1 Eske inneholder:

4 ben

1 sveiv for høydejustering

1 stjerneskrue

1 sagblad

1 dekselenhet

2 Innpakning inneholder:

16 M8 x 16 skruer

8 M8 x 30 hodebolter

24 M8 muttere

32 D8 flate skiver

1 Adapter for avsuging av støv

1 41 mm skrunøkkel

2 pipenøkler (13 & 17 mm)

6 umbrakonøkler (3, 4, 5, 6, 8 & 12 mm)

- Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.

- Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.

• Ta sagen forsiktig ut av innpakningen.

Beskrivelse (fig. A1 & A2)

Din DW728/DW729 radialarmsag er konstruert for den profesjonelle trevareindustrien. Denne presisjonsmaskinen kan lett og hurtig innstilles kapping, kløving, gjærsaging eller dobbel gjærsaging. Ved hjelp av en rekke tilbehør, vil din radialarmsag kunne brukes til så godt som alle oppgaver. For optimal sikkerhet har alle viktige kontroller både en sperre og en låseanordning. Se også referanseskjemaet i denne håndboken.

A1

1 Strømbryter

9 Sperrehåndtak for gjæring

10 Låsehåndtak for gjæring

11 Sveiv for høydejustering

12 Radialarm

13 Endelokk

A2

14 Åkstopper

15 Kløyvelås

16 Rullehode-enhet

17 Nødstopp

18 Bordstang

19 Bordutvidelse

20 Klemme for avfasing

21 Skala for avfasing

Skifting av kabel eller støpsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et stopsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt.

Bruk av skjøteledning

Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til denne maskinens kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bor du alltid vikle kabelen helt av først. Tre-fase maskiner skal tilsluttes direkte til nettet av en kvalifisert elektriker.

Spenningsfall

Innkoplingsstrømstotene forårsaker korte spenningsfall. Ved ugunstig kraftforsyning, kan dette innvirke på annet utsyr.

Hvis kraftforsyningens vekselstrømsmotstandssystem er lavere enn 0,25 Ω, er det lite sannsynlig at det vil forekomme forstyrrelser.

Montering og justering

- Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet.

- For at sagen skal yte optimalt, er det svært viktig å følge prosedyrene i nedenstående avsnitt.

Sammenstilling av stativet (fig. A1 & B)

Stativets deler og beslag er pakket separat.

• Ta alle deler ut av emballasjen, unntatt armen (12).

- Lås armen ved hjelp av låsehåndtaket for gjæring (10).

- Tipp maskinen bakover av pallen og legg den på gulvet på baksiden av søylen (8).

- Bruk M10 x 20 skruene, mutterne og skivene, og fest ett ben (3) i hvert hjørne av bordrammen (25).

- Skruene kan nå dras til.

- Sett bordet rett.

Montering av bryterbokser

DW728 - Montering av PÅ/AV-bryter (fig. A1)

PÅ/AV-bryteren (1) er montert på en brakett som monteres til venstre ben ved hjelp av festene på braketten. Bryterboksen inneholder også bremsekontrollenheten.

- Sett på den røde knappen til PÅ/AV-bryteren nederst.

- Fest braketten i hullene i benet (to oppe og ett nede).

DW729 - Montering av PÅ/AV-bryter og skillebryter (fig. A1 & A2)

• Fortsett som for DW728.

Montering av sveiv for høydejustering (fig. C1 - C2)

- Trykk sperrehåndtaket for gjæring (9) ned som vist (fig. C1).

- Stram låsehåndtaket for gjæring (10).

- Sett sveiven for høydejustering (11) i søylen (8) som vist, slik at sveiven gripes av mutteren innvendig i søylen.

- Vri sveiven for høydejustering mot høyre inntil den sitter riktig (fig. C2).

- Still gjæringsskalaen (26) på linje med viseren (27) og stram de tre skruene (28) innenfor sveiven for høydejustering.

Montering av rullehode-enhet (fig. A1 & D)

• Drei sveiven for høydejustering (11) i retningen + for å løfte armen (12) så høyt det er mulig (fig. A1).
• Fjern de to umbrakoskruene (29) og fjern endelokket (13) (fig. D).
• Gjør lagersporene (30) rue med stålull og fjern alt støv med en tørr fille (fig. D).
  • Pass på at kløvelåsen (15) er frigjort (fig. A1).
• Sett lagrene (31) til rullehode-enheten (16) forsiktig i lagersporene.
• Beveg rullehodet i lagersporene for å kontrollere at det går jevnt.
• Kontroller at kløvelåsen låser og frigjør rullehodet som det skal.
  • Monter endelokket (13) umiddelbart.

Montering av kabelholderen og kabelklemmeen (fig. E)

• Fjern stjerneskruen (32).

- Monter kabelholderen (24) med kabelen (33) og monter stjerneskruen igjen (32).

Bordet (fig. A2, F1 - F3)

Montering av de trekantede bordstøttene (fig. A2 & F1)

Figur F1 viser den riktige posisjonen til de trekantede bordstøttene. Støttene monteres med M8 x 16 bolter og tilhørende muttere og med D8 flate skiver foran, men ikke bak.

• Monter de trekantede bordstøttene (34) med den flate siden mot forkanten av bordrammen (25).
• Monter de rette bordstøttene (35) til den flate siden av de trekantede bordstøttene (34) som vist.
• Monter de to bordutvidelsene (19) til bordstøttene ved å stikke M8 x 30 skruer med skiver gjennom de fire hullene i bordutvidelsene (fig. A2).
• Skruene kan nå dras til.

Justering av bordets topp slik at det blir parallelt med armens baner ved hjelp av spindelen (fig. F2 & F3)

• Sett en umbrakonøkkel (36) i spindelen (37) og løsne spindelmutteren (38) ved hjelp av skrunøkkelen på 41 mm (39) ved å vri mot høyre (fig. F2).
• Klem en trebit mellom flensene (41) og (42) som brukes som høydeindikator og stram spindelmutteren (38).
• Løsne låsehåndtaket for gjæring (10) og sperren for gjæring (9) (fig. F3).
  • Løsne høydejusteringsklemmen (40).
• Drei armen inntil trebiten er rett over en av posisjonene som er markert i figur F3.
• Senk armen forsiktig inntil spindelen såvidt berører toppen av bordet og beveg armen for å sjekke alle posisjoner.
• Følgende framgangsmåte brukes ved justering:
• Sett pipenøkkelen på 17 mm på mutteren i det riktige hullet i bordet.
• bord opp : vri mot venstre

• bord ned : vri mot høyre

• Skruene kan nå dras til.

• Lösne boltene som holder de rette bordstøttene til de trekantede bordsløttene.
  • Vegg et vater over de to bordutvidelsene (19).
• Fronten av bordutvidelsene skal flukte med fronten av den faste bordtoppen.
• Juster posisjonen ved hjelp av de horisontale sporene i de trekantede bordstottene og de vertikale sporene i de rette bordstottene.
• Skruene kan nå dras til.
• Sett armen tilbake til den midtre stillingen og lås den.

Sagbladet (fig. G1 - G6)

Montere sagbladet (fig. G1)

• Hold spindelen ved hjelp av umbrakonøkkelen (36) som følger med maskinen og fjern spindelmutteren (38) ved å vri med urviseren med nøkkelen (39).
• Monter bladet (43) mellom ytre flens (41) og indre flens (42) mens du passer på at de nedre tennene peker mot maskinens bakside.

Pass på at ringen (44) til spindelmutteren (38) ligger mot den ytre flensen (fig. G1).

- Stram spindelmutteren (38) ved å vri den mot urviseren.

Kontroller at bladet er vinkelrett med toppen av bordet (fig. A1, G2 & G3)

• Før armen tilbake til den midtre stillingen og stram kløyvelåsen (15) (fig. A1).
• Sett en vinkelhake av stål (45) mot bladet (fig. G2).
• Følgende framgangsmåte brukes ved justering:
• Fjern indikasjonsskiven for avfasing (46) ved å løsne de to skruene (47).
  • Løsne umbrakoskruen (48).
• Løsne låsemutterne (49) på hver side av skalaen for avfasing (21) (fig. G3).
• Juster de løsnede skruene (50) med en umbrakonøkkel inntil bladet er flatt mot vinkelen.
• Skruene kan nå dras til.

Det er spesielt viktig å stramme umbrakoskruen i midten.

- Sett på plass indikasjonsskiven for avfasing (46) (fig. G2).

Kontroller at kapperetningen er vinkelrett i forhold til anlegget (fig. G4 & G5)

• Lås bladet foran anlegget (fig. G4).
• Sett vinkelhaken (45) på en plate og mot anlegget slik at den såvidt berører bladet som vist.
• Løsne kløyvelåsen, trekk bladet mot deg for å kontrollere at bladet går parallelt med vinkelen.
• Følgende framgangsmåte brukes ved justering:
• Løsne sperrehåndtaket for gjæring (9) og frigjør låsehåndtaket for gjæring (10) (fig. G5).
  • Løsne de to justeringsskruene (51).
• For å justere armen mot venstre, losnes pinnen på høyre side av sperrehåndtaket for gjæring og strammes den motstående pinnen.
• For å justere armen mot høyre, løsnes pinnen på venstre side av sperrehåndtaket for gjæring og strammes den motstående pinnen.
• Utfor kun små justeringen om gangen og sjekk justeringen etter hvert trinn, med håndtakene (9) og (10) låst.

Ikke stram pinnene for mye.

• Stram justeringsskruene (51).

Kontroller at bladet er vinkelrett i forhold til anlegget (fig. G6 & G7)

• Løsne åk-låsehåndtaket (23) (fig. G6).
- Vri motoren 90° som vist (fig. G6). Åksperren (52) låses automatisk i denne posisjonen (fig. G7).
- Sett bladet mot anlegget og kontroller at det er parallelt med anlegget.
- Følgende framgangsmåte brukes ved justering:
- Sett sagen i stillingen for 0^ kapping.
- Løsne de to umbrakoskruene (53) (fig. G7).
- Juster skruene (54) med en umbrakonøkkel (55) for å justere bladets stilling og kontroller på nytt.
• Stram umbrakoskruene (53).

Montering og justering av bladvern-enheten (fig. H1 - H5)

Bladvernet (5) er en flerfunksjonell enhet som har følgende sikkerhetsanordninger (fig. H1):

• ∅vre deksel (56) (fig. H1) og fjærbelastet bakre deksel (57) (fig. H2) for full beskyttelse av bladet.
• Adapter for avsuging av støv (58) for kapping og kløyving.
• Kastbeskyttelse (59) for bruk ved kløyving.
• Justerbart fingervern (60) for bruk ved kapping.

• Spaltekniv (61) for å forebygge at arbeidsstykket klemmer bladet ved kloyving.

• Frigjør klemmen for avfasing (20) og trekk ut sperren for avfasing (22) (fig. A2) for å tippe motoren som vist for best mulig tilgjengelighet (fig. H3).

• Fjern dekselets vingemutter (62) og skive (63).
• Losne låseskruen (64) og vri støttebraketten (65) mot venstre inntil det fjærbelastede bakre dekselet kan (57) løftes av støttebraketten (66).
• De to fjærene (67) hektes bare av øverst.
• Vri det løsnede bakre bladvernet (57) som vist i figur H2.
• Senk deksel-enheten over bladet (fig. H3).
• Lås deksel-enheten med vingemutteren (62) og skiven (63).
• Sett det fjærbelastede bakre bladvernet (57) og støttebraketten (65) til deres opprinnelige stilling.
• For å fjerne deksel-enheten går man frem i omvendt rekkefolge.

Justering av deksel-enhetens deler (fig. H2 - H5)

Justering av kløyvkniv for kløving

- Løsne de to knottene (68) og skyv kløyvkniven (61) ned inntil spissen er omtrent 10 mm fra toppen av bordet (fig. H2 & H4).

Kløyvkniven må være riktig innstilt; avstanden mellom yttersiden av tennene og kløyvkniven skal være 1-3 mm (fig. H4).

Justering av kastbeskyttelse (avfasing) kløving (fig. H5)

• Lösne knotten (69) og senk braketten (70) inntil nedholdsfjæren (71) såvidt berører overflaten til arbeidsstykket.
• Spissene av kastbeskyttelsen (59) skal nå være 3 mm under overflaten til arbeidsstykket og vinkelen skal være som vist i figur H5.
• For skrå kløving løsnes umbrakoskruen (72) og innstilles kastbeskyttelsen til nødvendig vinkel.

Justering av kløyvkniv, fingervern og kastbeskyttelse for kapping (fig. H2)

• For kapping justeres kløyvkniven og kastbeskyttelsen opp og bort.
• Løsne håndtaket (73) for å justere fingervernet (60) til like over arbeidsstykket og lås håndtaket (73).

Justering av skalaer (fig. G2, J1 - J4)

Kløyveskala

Kloyving kan gjøres med motoren i to stillinger.

Hver stilling krever sin egen materetning:

Stilling Materetning

- Kloyving inn fra høyre mot venstre (fig. J1)

- Kløyving ut fra venstre mot høyre (fig. J2)

Viseren (74) som indikerer kløyvebredden på kløyveskalaen kan justeres (fig. J3):

• Sett anlegget i den forreste stillingen.
• Sett et bord på 24 mm mot anlegget.
• Sett motoren i stillingen for kløyving ut (fig. J2).
• Beveg åk-enheten langs radialarmen inntil bladet såvidt berører kanten av materialet.
• Løsne skruen (75) og flytt viseren (74) inntil kanten av viseren er på linje med den kjente bredden på bordet på den nedre skalaen (76) (fig. J3).
• Stram skruen (75).
• Sett motoren i stillingen for kløyving inn.
• Hev dekselet slik at bladet kan hvile mot forkanten av anlegget.
• Viseren for kløyving inn skal nå være på linje med nullstillingen i øvre skala (77). Juster om nødvendig.

Skala for avfasing (fig. G2)

• Kontroller at skalaen for avfasing (21) viser 0° når den er innstilt for vertikal skjæring.
• Om nødvendig løsnes skruene (47) og justeres viseren (78) til 0°.

Gjæringsskala (fig. C2)

• Kontroller at gjæringsskalaen (26) viser 0° når den er innstilt på vertikal skjæring.

- Juster viseren (27) til 0^ med skruen (79).

Gjæringsskalaen har faste stillinger i 45° høyre og venstre og ved 0°.

• Folgende framgangsmåte brukes ved justering:
• Fjern endelokket (13) og fjem den komplette rullehode-enhten (16) (fig. A1).
• Sett en skrutrekker (80) i bolten med spor (81) i midten av rullehodeenheten (fig. K).
• Senk flensen (82) ved å bruke en liten skrutrekker (83), slik at den passerer over braketten (84), og vri skrutrekkeren i bolten mot høyre for å stramme.
• Kontroller på nytt.

Åkstopperen (14) må justeres for å unngå at lagrene på åk-enheten treffer den bakre begrensningen av lagersporene (fig. A2).

• Skyv åk-enheten så langt det er mulig, trekk den ca. 5 mm forover og lås den ved hjelp av kløvelåsen (15) (fig. A2).
• Juster åkstopperen (14) ved å løsne mutterne (85) i fremre spor (86) inntil gummistopperen (87) butter mot baksiden av kløvelåshuset.
  • Stram mutterne (85) (fig. L1).

Ved kapping strammes én mutter i sporet foran (86) og én i sporet bak (88) (fig. L2).

Montering av returfjær (fig. M)

• Monter returfjæren (89) bak åkstopperen (14) med de tilhørende boltene (90) og fest enden av kabelen (91) til kløyvelåsen (15) med plastklemmen (92).
• For å øke fjærens spenning vris knotten (93) mot venstre.
• For å redusere fjærens spenning vris knotten (93) mot høyre.

Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

Bruksanvisning

• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
- Sørg for at materialet som skal sages, er spent fast.
- Bruk bare et forsiktig trykk på verktøyet og trykk ikke sidelengs på bladet.
- Unngå overbelastning.
- Monter riktig sagblad. Ikke bruk sagblad som er utslitt. Sagbladet må være konstruert for en omdreiningshastighet som er større enn eller lik maksimal omdreiningshastighet for sagen.
- Ikke forsøk å skjære svært små arbeidsstykker.
- La bladet arbeide uten å tvinge arbeidsstykket inn mot sagbladet.
- La motoren nå normal hastighet før du begynner å skjære.
- Kontroller at alle låseskruer og låsehåndtak er trukket til.
- Start ikke maskinen för alle deksler er på plass.
- Løft aldri maskinen etter toppen av bordet.

Skru PÅ og AV (fig. A1)

PÅ/AV-bryteren (1) til radialarmsagen har flere egenskaper:

• effektbryter: hvis strommen av noen grunn skulle bli slått AV, må bryteren bevisst slås på igjen.

• motorvern: hvis motoren overbelastes, vil motorens strømforsyning bli slått AV (hvis dette skjer med DW728, befinner motorvernet seg på toppen av motoren).

• Gronn knapp = PÅ Maskinen går nå kontinuerlig.

• Rød knapp = AV
• Skillebryter (2) (DW729) = manuell dreiebryter som slår AV all strøm til maskinen.
• Nødstopp (17) = slår AV all strøm til maskinen (fig. A2). For å frigjøre nødstopp, vris den mot høyre.

Proveskjæring (fig. A1, N1 & N2)

Figur N1 viser anleggets vanlige stilling ved kapping og kløyving inn.

Figur N2 viser anleggets vanlige stilling ved kloyving av brede paneler.

For å frigjøre anlegget, løsnes bordklemmene (7) (fig. N1).

• Mens sperrehåndtaket for gjæring (9) er på, låses låsehåndtaket for gjæring (10) slik at bladet er innstilt på rett kapping på 0°.
• Frigjør kløvelåsen (15) og skyv åk-enheten tilbake inntil bladet er bak anlegget (fig. A1).
• Senk armen inntil bladet nesten berører toppen av bordet.
• Sett arbeidsstykket mot anleggets forside.
• Slå maskinen PÅ og senk armen slik at bladet to skjære et grunt spor i bordets overflate.
• Trekk maskinen mot deg slik at den skjærer et vertikalt spor i treanlegget og gjennom arbeidsstykket.
• Sett bladet tilbake til hvilestillingen og slå maskinen AV.
• Kontroller at snittet virkelig er 90° i alle plan og juster om nødvendig.

Vanlig skjæring (fig. 01 - 02)

• Sett radialarmen i rette vinkler mot anlegget.
• Sett sperrehåndtaket for gjæring (9) i 0° stilling og stram låsehåndtaket for gjæring (10) (fig. A1).
• Senk bladet.
• Juster fingervernet slik at det såvidt er fritt fra arbeidsstykket.
• Hvis det ikke er noe spor i toppen av bordet, skjæres det et som beskrevet ovenfor.

• Hold arbeidsstykket mot anlegget, mens du holder fingrene langt unna bladets bane.

• Slå maskinen PÅ og trekk bladet langsomt gjennom anlegget og arbeidsstykket.

• Sett bladet tilbake til hvilestillingen og slå maskinen AV.

Gjæring (fig. A1 & O1)

• Frigjør sperrehåndtaket for gjæring (9) og låsehåndtaket for gjæring (10) (fig. A1).
• Sving armen til onsket vinkel på gjæringsskalaen.
• For 45° venstre eller høyre, låses sperrehåndtaket for gjæring (9) og låsehåndtaket for gjæring (10).
• For mellomliggende vinkler brukes kun låsehåndtaket for gjæring.
• Fortsett som for kapping.

Hvis det skal venstre-gjæres, kan det være nødvendig å skyve anlegget og stengene mot venstre.

Avfasing (fig. A1, G2 & O2)

• Sett armen som for 0^ kapping.
• Løft bladet godt over bordflaten.
• Frigjør låsehåndtaket for avfasing (20) og dra ut sperren for avfasing (22) (fig. G2).
• Vri motoren til ønsket vinkel på skalaen for avfasing (21) (fig. A1).
• For 90° eller 45° høyre, låses sperren for avfasing (22) og låsehåndtaket for avfasing (20).
• For mellomliggende vinkler brukes kun låsehåndtaket for avfasing.
  • Fortsett som for vertikal kapping.

Kløving (fig. H2, J1 & J2)

Motoren kan låses i stilling kloving inn eller kløving ut som vist i figur J1 & J2 for å tilpasse maskinen til smale og brede arbeidsstykker.

• Lås åket i den ytterste stillingen ved hjelp av klovelåsen.
• Frigjor åk-låsehändtaket (23) og trykk på åksperren (52) for å vri motoren til riktig stilling inntil den låses på plass (fig. J1).
• Stram åk-låsehåndtaket (23) og sett anlegget i riktig stilling.
• Juster åket langs armen for ønsket bredde, ved hjelp av kløveskalaen (76).
• Juster bladvernet som beskrevet ovenfor og vri støvavsugadapteren (58) bort fra ansiktet ditt (fig. H2). Husk at kloving krever bruk av kløyvkniven (61) og kastbeskyttelsen (59) (fig. J2).
• Før arbeidsstykket langsomt mot bladet, mens det holdes hardt mot bordet og mot anlegget. La tennene skjære og ikke tving arbeidsstykket mot bladet. Bladets hastighet skal være konstant.

• Sett maskinen i stilling for avfasing-kapping.
  • Vri åket til kløvestilling.
• Sett åket til riktig klovebredde.
• Innstill vinkelen på kastbeskyttelsen slik at den ligger flatt på arbeidsstykket og senk kløyvkniven.
• Fortsett som for kloving.

Kombinert gjæring

Denne skjæringen er en kombinasjon av gjæring og avfasing.

• Innstill ønsket vinkel for avfasing.
• Sving armen til ønsket posisjon for gjæring.
• Fortsett som for gjæring.

Skru alltid AV maskinen når arbeidet er avsluttet og før stopselet tas ut av stikkontakten.

Støvavsug (fig. H1)

Maskinen er utstyrt med en støvavsugadapter (58).

• Bruk en støvsuger som er utformet i samsvar med gjeldende regler om sponutslipp.
• Ved kapping settes stovskjermen (tilbehør) bak skjærelinjen.

Tilleggsutstyr

For man monterer tilbehør må man alltid trekke ut maskinens stopsel.

Bredt hode (fig. F1, P1 & P2)

Figur P1 viser delene til det brede hodet. Det brede hodet gjør det mulig å lage brede, dype snitt i én bevegelse.

Skarpe kanter.

Montering av bredt hode

• Fjern bladvernenheten og bladet.
• Monter ett skjæreblad (94) på akselen, og pass på at tennene peker nedover.
• Monter nødvendig antall av mellomliggende blader (95) for å oppnå nødvendig skjærebredde, og monter til slutt det ytre skjærebladet (94).
• Lås det brede hodet med standard-spindelmutteren (38) (fig. F2).
• Fjern spaltekniven og støttebraketten dens fra bladvern-enheten og monter dekselet.
• Senk det brede hodet til den nødvendige skjæredyben.

Bruk av bredt hode

• I kappe- eller gjæreposisjon
• Juster kastbeskyttelsen opp og bort.
• Juster fingervernet på riktig måte.
• I kløveposition
• Juster kastbeskyttelsen riktig.

Tverrkontroll (fig. A1, K, Q1 - Q3)

Tverrkontrollen (96) garanterer optimale resultater når det er nødvendig med konsistent, jevn mating.

Montering av tverrkontroll

• Fjern returfjæren (89) i figur M.
• Fjern åkstopperen (14) i figur A1.
- Monter den bakre flate braketten (97) og åkstopperen som vist i figur Q2.
- Lösne låseskruen (98) i den ruglete knotten (106) med en umbrakonøkkel og løsne den ruglete knotten (fig. Q3).
- Lösne låseskruen (99) i den bakre støtten (100) og trekk støtten av stangen.
- Før sylinderen (101) gjennom sylinderklemmen (102) (fig. Q1).
- Sett sylinderklemmen (102) over klovelåsen (15) og stram låseskruene på hver side av festet (103).
- Monter den bakre stotten (100) og den ruglete knotten (106) og stram alle skruer (fig. Q3).
- Sett den bakre støttent (100) som vist (fig. Q3) og stram låseskruen (99).
- Skyv rullehodet bakover og sett sylnderen lengst mulig bakover i klemmen (102). Enden av stangen må ikke berøre lufteskruen i gummibelgen, när belgen (104) er sammentrykket. Kontroller stillingen ved å trykke på lufteskruen.
- Stram skruen (105) i sylinderklemmen.
- Juster tverrhastigheten med den ruglete knotten (106).

Lufting av tverrkontrollen

Etter at oljen i tverkontrollen er etterfylt eller skiftet, må luften slippes ut av systemet.

• Ta enheten av maskinen, og mens stempelet er helt ute og vendt ned, klemmes enheten i en vertikal stilling.
• Fjern pluggen ved bakenden av belgen (104). Hold belgen for å unngå sol av olje.
• Fyll belgen helt med hydraulisk olje, Castrol 210 NRL25 eller tilsvarende, med en trakt eller en oljekanne.
• Sett i fyllepluggen og stram den én omdreining.
• Trykk forsiktig på belgen til det kommer litt olje fra fyllepluggen.
• Stram fyllepluggen med en skrunøkkel og monter enheten.

Vedlikehold

Ditt D EWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktoyet.

- Skift den faste borddelen og anlegget når de er slitt.

Smøring

Din radialarmsag krever ingen ekstra smøring.

Armsporet eller lagrene må aldri smøres.

Rengjøring

• Rengjør regelmessig armsporet. Fjern endelokket og åket for å utføre dette. Fjern også støv fra lagrene.
• Hold alltid toppen av bordet rent. Fjern aldri støv med hendene dine.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et DeWALT-serviceverksted.

DeWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DeWALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD-KUNDEGARANTI •

Hvis du ikke er tilfreds med din DeWALT maskine, kan den returneres innen 30 dager til din DeWALT forhandler eller til et DeWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE •

Skulle din DeWALT maskine trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DeWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÄRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt Di-WALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktoyet gratis forutsatt at:

• Maskinen ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
  • Kvittering kan fremlegges.

Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DeWALT katalogen, eller ved å kontakte DEWALT.

Importor i Norge: Black & Decker (Norge) A/S

REFERANSESKJEMA

sveiv for høydejustering SPOT sperrehåndtak for gjæring åksperre kløvelås låsehåndtak for gjæring åk-låsehåndtak sperre for avfasing låsehåndtak for avfasing høydejusteringsklemmen

SERRA DE BRAÇO RADIAL DW728/DW729

Parabéns!

17 Undvik oavsiktlig inkoppling
