GEBRUIKSAANWIJZING DW729 DEWALT

U heeft gekozen voor een elektrische machine van DeWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DeWALT tot een betrouwbare partner voor de professionele gebruiker.

Inhoudsopgave

Technische gegevens nl - 1

EG-Verklaring van overeenstemming nl - 1

Veiligheidsinstructies nl - 2

Inhoud van de verpakking nl - 3

Beschrijving nl - 3

Elektrische veiligheid nl - 3

Gebruik van verlengsnoeren nl - 3

Monteren en instellen nl - 3

Aanwijzingen voor gebruik nl - 6

Opties nl - 7

Onderhoud nl - 8

Garantie nl - 8

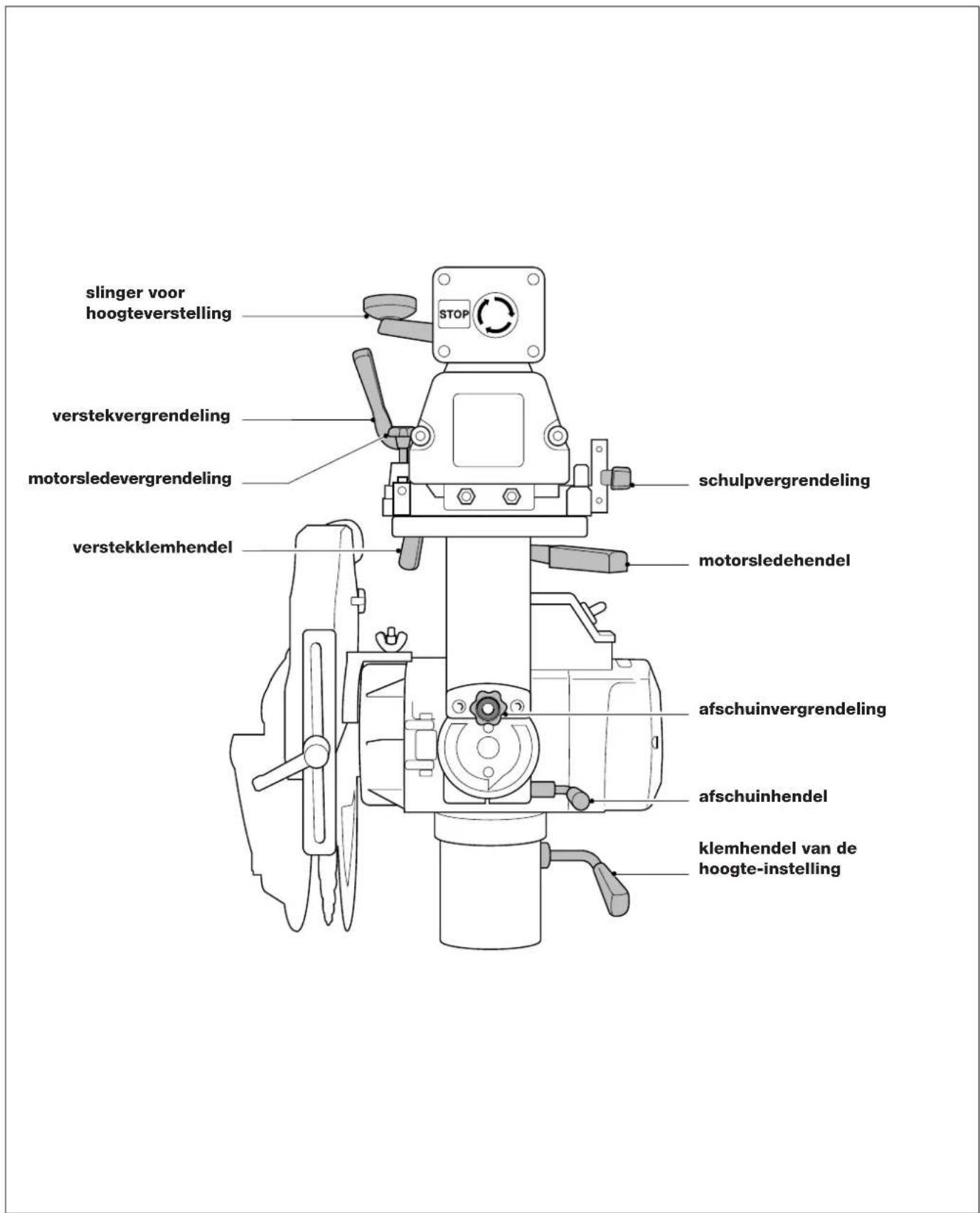

Instructiekaart nl - 9

Technische gegevens

DW728 DW729
Opgenomen vermogen W	2200	4000
Afgegeven vermogen	W	1840	3000
Spanning	V	230	415
Zaagbladdiameter max	mm	350	350
Asgat	mm	30	30
Spindelmaat	mm	30	30
Toerental, onbelast, 50 Hz	min^-1	2800	2800
Toerental, onbelast, 60 Hz	min^-1	3400	3400
Zaagdiepte onder 90°	mm	110	110
Zaagdiepte onder 45°	mm	75	75
Max. afkortcapaciteit onder 0°
bij een materiaaldikte van 25	mm	610	610
Max. verstekzaagcapaciteit onder 45°
bij een materiaaldikte van 25 mm		445	445
bij een max. zaagdiepte van	mm	380	380
Max. afkortbreedte	mm	610	610
Max. schulpbreedte	mm	920	920
Afmetingen (met onderstel)	mm	148 x 95 x 150	148 x 95 x 150
Stofafzuigadapter	mm	100	100
Gewicht	kg	149	149

Standaarduitrusting:

Tafel, hardmetalen zaagblad, zaagbladbescherming en gereedschappen, nulspanningsuitschakelaar.

Zekeringen:
230 V gereedschappen	16 A
415 V gereedschappen	16 A per fase

In deze handleiding worden de volgende pictogrammen gebruikt:

Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien instructies in deze handleiding worden genegeerd.

Geeft elektrische spanning aan.

Scherpe randen.

EG-Verklaring van overeenstemming

DW728

DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 61029, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11.

DW729

DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 61029, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens DIN 45635:

			DW728	DW729
L_pA	(geluidsdruk)	dB(A)*	85,5	85,5
L_wA	(geluidsvermogen)	dB(A)	93,5	93,5

* op de werkplek

Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.

Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig DIN 45675:

	DW728	DW729
	< 2,5 m/s^2	< 2,5 m/s^2

TÜV Rheinland

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken.

Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

2 Houd rekening met omgevingsinvloeden

Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrische schok

Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI-)schakelaar voor te schakelen, verhoogd worden.

4 Houd kinderen uit de buurt

Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht.

5 Verlengsnoeren voor gebruik buitenshuis

Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.

6 Berg de machine veilig op

Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.

7 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.

8 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen.

9 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt.

10 Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

11 Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

12 Voorkom onbedoeld inschakelen

Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt.

13 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

14 Trek de stekker uit het stopcontact

Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen

Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd.

16 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel.

17 Gebruik het snoer niet verkeerd

Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend DeWALT Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen vrij van olie en vet.

19 Controleer de machine op beschadigingen

Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DrWALT Service-center.

20 Wendt u voor reparaties tot een erkend DEWALT Service-center

Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

Extra veiligheidsinstructies voor radiaalzaagmachines

- Beveilig de elektriciteitskabel met een zekering of stroomonderbreker.

- Houd de armrolbanen en de lagers van de motorslede schoon, droog en vetvrij.

- Zorg ervoor dat de achteraanslag op de juiste wijze is geplaatst alvorens de machine in te schakelen en een zaagsnede te maken. Het zaagblad mag het materiaal pas raken als de motorslede naar voren wordt getrokken.

- Plaats de vingerbescherming altijd zo dat deze de reeds aanwezige sleuf in de aanslag passeert en 3 mm boven het oppervlak van het te zagen materiaal blijft (behalve bij schulpen).

- Houd bij het schulpen het spouwmes op de juiste afstand van het blad (1 - 3 mm) en zorg ervoor dat de anti-terugslagvingers op de juiste wijze zijn afgesteld.

- Let bij het schulpen altijd op de richting van de materiaaldoorvoer.

- Controleer de instellingen regelmatig op nauwkeurigheid en stel waar nodig opnieuw in.

- Zorg ervoor dat het blad in de juiste richting draait en dat de tanden naar de achteraanslag zijn gericht.

- Zorg dat alle vergrendelingen goed vastzitten alvorens met enige bewerking te beginnen.

- Laat de machine alleen draaien als alle beschermingen zijn geplaatst.

- Bescherm het zaagblad wanneer de machine niet in gebruik is. Bescherm het zaagblad boven en onder met behulp van de zaagbladbescherming.

- Schakel de stroom naar de machine uit wanneer deze niet in gebruik is, bij het wisselen van het zaagblad of bij het uitvoeren van onderhoudswerkzaamheden.

- Gebruik altijd scherpe zaagbladen van het juiste type voor het werkstuk. De aanbevolen bladdiameter is vermeld in de technische gegevens.

- Klem niets tegen de motorventilator om de motoras stil te houden.

- Oefen tijdens het zagen geen overdreven trekkracht uit op het motorblok. (Overbelasting van de motor kan aanzienlijke schade veroorzaken. Laat de motor eerst op toeren komen alvorens met zagen te beginnen.)

- Til de machine niet op aan het werkblad.

• Zaag geen metaal of metselwerk.

- Smeer het zaagblad niet wanneer het nog draait.

• Houd de handen buiten het bereik van het zaagblad wanneer de zaag aan het net is aangesloten.
• Reik niet om een draaiend zaagblad heen.
• Plaats uw handen tijdens het zagen minimaal 150 mm van het zaagblad.
• Gebruik geen beschadigde of versleten zaagbladen.

Restrisico's

De volgende risico's zijn inherent aan het gebruik van radiaalarmzagen:

Ondanks de van toepassing zijnde veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde restrisico's aanwezig. Dit zijn:

• Gevaar voor gehoorbeschadiging.
• Risico als gevolg van onbeschermde delen van het roterendezaagblad.
• Verwondingsgevaar bij het wisselen van het zaagblad.
• Gevaar voor klemmen van de vingers bij het openen van de afschermingen.
• Gezondheidsrisico door het inademen van stof, met name bij het verwerken van eiken- en beukenhout en MDF.

Inhoud van de verpakking

De verpakking bevat:

1 Gedeeltelijk gemonteerde machine
5 Werkbladsegmenten
1 Parallelaanslag
4 Driehoekige tafelsteunen
4 Rechte tafelsteunen
1 Motor, motorslede en rolkop
1 Nulspanningsuitschakelaar en rembesturingsdoos
1 Scheidingsschakelaar (DW729)
1 Stofafzuigadapter
1 Inhoud van de doos:

4 poten
1 slinger voor hoogteverstelling
1 kruiskopschroef
1 zaagblad
1 bescherming

2 Krimpfolieverpakkingen met:

16 M8 x 16 inbusschroeven

8 M8 x 30 gleufkopbouten

24 M8 moeren

32 D8 sluitringen

1 stofafzuigadapter
1 41 mm steeksleutel
2 dopsleutels (13 & 17 mm)
6 inbussleutels (3, 4, 5, 6, 8 & 12 mm)

1 Plastic zak met:

12 D10 sluitringen

12 M10 moeren

12 inbusschroeven

1 Handleiding

1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.
• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.
• Verwijder de verpakkingsmaterialen zorgvuldig van de zaagmachine.

Beschrijving (fig. A1 & A2)

De DW728/DW729 radiaalarmzaag is ontworpen voor de professionele houtverwerkende industrie. Deze machine met hoge precisie kan gemakkelijk en snel ingesteld worden voor afkorten, afschuinen, verstekzagen of schul-pen. Met behulp van de vele accessoires kan uw radiaalarmzaag nagenoeg alle werkplaatshandelingen uitvoeren.

Voor een optimale veiligheid zijn alle belangrijke bedieningselementen voorzien van zowel een vergrendeling als een afsluitmogelijkheid. Zie ook de instructiekaart in deze handleiding.

A1

1 AAN/UIT-schakelaar
2 Scheidingsschakelaar (DW729)
3 Poot
4 Vast werkblad
5 Zaagbladbescherming
6 Parallelaanslag
7 Tafelklem
8 Kolom
9 Verstekvergrendeling
10 Verstekklemhendel
11 Slinger voor hoogteverstelling
12 Radiaalarm
13 Afdekkapje

A2

14 Motorsledeaanslag
15 Schulpvergrendeling
16 Rolkop
17 Noodstop
18 Werkbladstrippen
19 Werkbladuitbreiding
20 Afschuinvergrendeling
21 Afschuinschaal
22 Afschuinpositiezoeker
23 Motorsledeklemhendel
24 Kabelsteun

Elektrische veiligheid

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm ^2 .

Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Driefase-machines moeten direct op het net worden aangesloten. Dit moet door een gekwalificeerde elektricien worden uitgevoerd.

Spanningsvallen

Inschakelprocessen veroorzaken kortstondige spanningsvallen. Onder ongunstige omstandigheden in de stroomvoorziening kunnen andere apparaten nadelig worden beïnvloed.

Indien de impedantie van de stroomvoorziening lager is dan 0,25 Ω, is de kans op een storing nagenoeg uitgesloten.

Monteren en instellen

- Haal vóór het monteren en instellen altijd de stekker uit het stopcontact.

- Voor een optimale werking van uw zaag is het van vitaal belang om de procedures in onderstaande paragrafen te volgen.

Monteren van het frame met poten (fig. A1 & B)

De onderdelen en bevestigingsmiddelen van het frame met poten worden separaat verpakt, geleverd.

• Verwijder alle delen uit de verpakking, behalve de arm (12).
• Zet de arm met behulp van de verstekhendel (10) vast.
• Kantel de machine achterover van de pallet en leg hem met de achterkant van de kolom (8) op de grond.
• Bevestig 1 poot (3) aan iedere hoek van het werkblad (25) met de M10 x 20 inbusschroeven, moeren en sluitringen.
• Draai alle moeren en bouten stevig vast.
• Zet het geheel rechtop.

De machine moet altijd waterpas en stabiel zijn.

Montage van de schakelaardozen

DW728 - Montage van de AAN/UIT-schakelaar (fig. A1)

De AAN/UIT-schakelaar (1) is geplaatst op een houder die op de linkertafelpoot moet worden gemonteerd met behulp van de bevestigingsmiddelen op de houder. In de schakelaardoos zit ook het rembesturingsmechanisme.

• Plaats de rode knop van de AAN/UIT-schakelaar onderaan.
• Bevestig de houder op de gaten in de tafelpoot (twee bovenaan en een onderaan).

DW729 - Montage van AAN/UIT-schakelaar en scheidingsschakelaar (fig. A1 & A2)

De schakelaardoos van dit model heeft ook een scheidingsschakelaar (2) (fig. A2).

• Ga te werk als voor de DW728.

Montage van de slinger voor hoogteverstelling (fig. C1 - C2)

• Draai de arm naar het midden.
• Duw de verstekvergrendeling (9) naar beneden zoals aangegeven (fig. C1).
  • Draai de verstekklemhendel (10).
• Plaats de slinger (11) in de kolom (8) zoals aangeven totdat de slinger vastklikt in de moer binnen in de kolom.
• Draai de slinger rechtsom totdat hij helemaal is ingedraaid (fig. C2).
• Richt de verstekschaal (26) met behulp van de aanwijzer (27) en draai de drie schroeven (28) in de slinger vast.

Montage van de rolkop (fig. A1 & D)

• Draai aan de slinger (11) in de richting van + om de arm (12) zo ver mogelijk omhoog te brengen (fig. A1).
• Verwijder de twee inbusschroeven (29) en verwijder de beschermkap (13) (fig. D).
• Maak de lagerrails (30) met een stalen sponsje en verwijder al het stof met een droge doek (fig. D).
• Zorg ervoor dat de schulpvergrendeling (15) los staat (fig. A1).
• Plaats voorzichtig de lagers (31) van de rolkop (16) in de lagerrails.
• Plaats de rolkop op de lagerrails om te controleren op licht lopen.
• Controleer of de schulpvergrendeling werkt en zet indien nodig de rolkop vrij.
• Zet de beschermkap (13) onmiddellijk terug.

Montage van de kabelsteun en kabelklem (fig. E)

• Verwijder de kruiskopschroef (32).
- Bevestig de kabelsteun (24) met de kabel (33) en draai de kruiskopschroef (32) weer vast.

De zaagtafel (fig. A2, F1 - F3)

Bevestigen van de driehoekige tafelsteunen (fig. A2 & F1)

Figuur F1 toont de juiste stand van de driehoekige tafelsteunen. De steunen worden aan de voorzijde (niet achterzijde) met M8 x 16 bouten, moeren en D8 sluitringen bevestigd.

• Monteer de driehoekige steunen (34) met de platte zijde tegen de voorzijde van het onderstel van de tafel (25).
• Monteer de rechte steunen (35) tegen de platte zijden van de driehoekige steunen (34) zoals aangegeven.
• Bevestig de twee werkbladuitbreidingen (19) aan de steunen door M8 x 30 schroeven met bijbehorende sluitringen door de vier gaten in de werkbladuitbreidingen te steken (fig. A2).
• Draai alle moeren en bouten stevig vast.

Afstellen van de tafelsteunen met behulp van de motoras (fig. F2 & F3)

• Steek een inbussleutel (36) in de motoras (37) en draai de asmoer (38) los door de 41 mm steeksleutel (39) rechtsom te draaien (fig. F2).
• Klem een stuk hout tussen de flenzen (41) en (42) dat als hoogteindicator gebruikt wordt en draai de asmoer (38) vast.
• Draai de verstekklemhendel (10) en de verstekvergrendeling (9) los (fig. F3).
• Draai de klemhendel van de hoogte-instelling (40) los.
• Draai de arm rond totdat het stuk hout boven een van de gemarkeerde posities staat, zoals aangeven in figuur F3 is.
• Laat de arm voorzichtig zakken totdat hij net het werkblad raakt en beweeg de arm over het werkblad om alle posities te controleren.
• Het afstellen geschiedt als volgt:
• Plaats de 17 mm dopsleutel op de moer van het betreffende gat in de tafel.
• tafel omhoog : draai linksom
• tafel naar beneden : draai rechtsom
• Draai alle moeren en bouten stevig vast.
• Draai de bouten los waarmee de rechte steunen aan de driehoekige steunen zijn bevestigd.
• Plaats een waterpas op de twee tafeluitbreidingen (19).
• De voorzijde van de tafeluitbreiding moet gelijk liggen aan de voorkant van het vaste werkblad.
• Stel de positie bij met behulp van de horizontale sleufgaten in de driehoekige tafelsteunen en de verticale sleufgaten in de rechte tafelsteunen.
• Draai alle moeren en bouten stevig vast.
• Breng de arm terug naar de centrale positie en vergrendel hem.

Het zaagblad (fig. G1 - G6)

Monteren van het zaagblad (fig. G1)

• De tanden van een nieuw blad zijn erg scherp en kunnen gevaarlijk zijn.

• De rotatierichting wordt door de pijl op de motor aangegeven.

• Houd de motoras tegen met de meegeleverde inbussleutel (36) en verwijder de moer (38) van de motoras door deze in klokrichting met de sleutel te draaien (39).

• Monteer het zaagblad (43) tussen de buitenflens (41) en de binnenflens (42) en zorg ervoor dat de onderste tand naar de achterkant van de machine wijst.

Let erop dat de ring (44) van de moer (38) van de motoras tegen de buitenflens rust (fig. G1).

- Draai de moer (38) van de motoras tegen de klokrichting aan.

Controle op de haaksheid van het zaagblad t.o.v. het werkblad (fig. A1, G2 & G3)

• Breng de arm terug naar het midden en draai de schulpvergrendeling (15) vast (fig. A1).
• Plaats een winkelhaak (45) tegen het zaagblad (fig. G2).
• Het afstellen geschiedt als volgt:
• Verwijder de afschuinschaal (46) door de twee schroeven (47) los te draaien.
  • Draai de inbusschroef (48) los.

• Draai de borgmoeren (49) aan weerszijde van de afschuinschaal (21) los (fig. G3).

• Stel de losgedraaide schroeven (50) bij met behulp van een inbussleutel totdat het zaagblad vlak tegen de winkelhaak aanligt.

• Draai alle moeren en bouten stevig vast.

Het is van het uiterste belang om de centrale inbusschroef vast te draaien.

• Monteer de afschuinschaal (46) (fig. G2).

Controle op de haaksheid van het afkorten t.o.v. de parallelaanslag (fig. G4 & G5)

• Vergrendel het zaagblad voor de parallelaanslag (fig. G4).
• Plaats een winkelhaak (45) op een stuk board en tegen de aanslag die het zaagblad net raakt.
• Ontgrendel de schulpvergrendeling, trek het zaagblad naar u toe om te controleren of het zaagblad ook daar parallel aan de winkelhaak staat.
• Het afstellen geschiedt als volgt:
• Draai de verstekvergrendeling (9) los en zet de verstekklemhendel (10) vrij (fig. G5).
• Draai de twee instelschroeven (51) los.
• Om de arm naar links te verstellen moet het draadeind rechts op de arm losgezet en het tegenovergestelde draadeind aangedraaid worden.
• Om de arm naar rechts te verstellen moet het draadeind links op de arm losgezet en het tegenovergestelde draadeind aangedraaid worden.
• Doe dit met kleine stappen en controleer de afstelling na elke stap met de hendels (9) en (10) in aangrijping.

Draai de draadeinden niet te sterk aan.

- Draai de instelschroeven (51) vast.

Controle op de haakse stand van het zaagblad t.o.v. de parallelaanslag (fig. G6 & G7)

• Draai de motorsledeklemhendel (23) los (fig. G6).
• Draai de motor 90° zoals aangegeven (fig. G6).
  De motorsledevergrendeling (52) valt automatisch in deze positie (fig. G7).
• Plaats het zaagblad tegen de achteraanslag en controleer de parallele stand t.o.v. de parallelaanslag.
• Het afstellen geschiedt als volgt:
• Breng de zaag terug naar 0° afkortpositie.
• Draai de twee inbusschroeven (53) los (fig. G7).
• Stel de bouten (54) bij met behulp van een inbussleutel (55) om de positie van het zaagblad bij te stellen en controleer opnieuw.
  • Draai de inbusschroeven vast (53).

Montage en afstelling van de zaagbladbescherming (fig. H1 - H5)

De zaagbladbescherming (5) heeft meerdere functies die de volgende beveiligingen bieden (fig. H1):

• Bovenbescherming (56) (fig. H1) en verende achterbescherming (57) (fig. H2) voor volledige zaagbladbescherming.
• Stofafzuigadapter (58) voor afkorten en schulpen
• Anti-terugslagvingers (59) voor gebruik tijdens schulpen.
• Instelbare vingerbescherming (60) voor gebruik tijdens afkorten.

• Spouwmes (61) om te voorkomen dat het werkstuk tijdens het schulpen met het zaagblad beklemd raakt.

• Zet de afschuinvergrendeling (20) los en trek aan de afschuingrendel (22) (fig. A2) om de motor te kantelen voor optimale toegankelijkheid zoals aangegeven (fig. H3).

• Verwijder de vleugelmoer (62) en de sluitring (63) van de afscherming.
• Draai de borgschroef (64) los en draai de borgbeugel (65) linksom tot de verende achterbescherming (57) van de steun (66) kan worden gelicht.

• Haak alleen de twee bovenste veren (67) uit.

• Draai de uitgehaakte achterbescherming (57) uit, zoals aangegeven in figuur H2.

• Laat de zaagbladbescherming over het zaagblad zakken (fig. H3).
• Zet de zaagbladbescherming met de vleugelmoer (62) en sluitring (63) vast.
• Breng de verende achterbescherming (57) en de borgbeugel (65) weer in de originele positie terug.
• Het verwijderen van de bescherming gebeurt in omgekeerde volgorde.

De tanden van een nieuw blad zijn erg scherp en kunnen gevaarlijk zijn.

Afstelling van de zaagbladbeschermingsbediening (fig. H2 - H5)

Afstelling van het spouwmes voor het schulpen

- Zet de twee knoppen (68) los en schuif het spouwmes (61) omlaag tot de tip zich ca. 10 mm van het werkblad bevindt (fig. H2 & H4).

Het spouwmes moet correct afgesteld zijn; de afstand tussen de gekartelde rand en het spouwmes moet 1-3 mm zijn (fig. H4).

Afstellen van de terugslagvingers voor afschuinschulpen (fig. H5)

• Zet de knop (69) los en laat de beugel (70) zakken tot de neerhouderveer (71) het oppervlak van het werkstuk net raakt.
• De uiteinden van de anti-terugslagvingers (59) moeten zich nu 3 mm onder het oppervlak van het werkstuk bevinden en de hoek moet nu zijn als in fig. H5.
• Voor afschuinschulpen moeten de inbusschroeven (72) losgedraaid en de anti-terugslagvingers onder de vereiste hoek gebracht worden.

Afstellen van het spouwmes, de vingerbescherming en de anti-terugslagvingers voor afkorten (fig. H2)

• Voor het afkorten moeten het spouwmes en de anti-terugslagvingers omhoog en opzij.
• Zet de hendel (73) los om de vingerbescherming (60) juist boven het werkstuk te positioneren en zet daarna de hendel (73) vast.

Afstelling van de schalen (fig. G2, J1 - J4)

Schulpschaal

Schulpen kan worden uitgevoerd met de motor in twee posities.

Elke werkwijze vereist zijn eigen aanvoerrichting: Positie Aanvoerrichting

- In-schulpen van rechts naar links (fig. J1)

- Uit-schulpen van links naar rechts (fig. J2)

De wijzer (74) die de schulpbreedte op de schulpschaal aangeeft is instelbaar (fig. J3):

• Plaats de parallelaanslag in voorste positie.
• Plaats een plank van 24 mm tegen de parallelaanslag.
• Plaats de motor in uit-schulppositie (fig. J2).
• Beweeg de motorslede langs de radiaalarm tot het zaagblad de rand van het materiaal net raakt.
• Draai de schroef los (75) en verplaats de wijzer (74) tot de rand van de wijzer gelijk staat met de bekende breedte van de plank op de onderste schaal (76) (fig. J3).
  • Draai de schroef (75) vast.
• Plaats de motor in in-schulppositie.
• Licht de bescherming op zodat het zaagblad op het vlak van de parallelaanslag kan rusten.
• De in-schulpwijzer (77) moet nu gelijk staan met de nulpositie op de bovenste schaal. Indien nodig nastellen

Afschuinschaal (fig. G2)

• Controleer of de afschuinschaal (21) 0° aangeeft als deze is gepositioneerd voor verticaal zagen.
• Draai indien nodig de schroeven (47) los en zet de wijzer (78) op 0°.

Verstekschaal (fig. C2)

• Controleer of de verstekschaal (26) 0° aangeeft wanneer deze is gepositioneerd voor verticaal zagen.
• Breng de wijzer (27) met behulp van schroef (79) naar 0^ .

De verstekschaal heeft vooringestelde posities op 45° links en rechts en op 0°.

Instellen van de motorsledeklemhendel (fig. A1, A2 & K)

Wanneer de motor speling heeft, moet de motorsledeklemhendel (23) worden aangedraaid. De motorsledeklemhendel moet ongeveer 90° t.o.v. de hoofdendel staan (fig. A2).

• Het afstellen geschiedt als volgt:
• Verwijder het afdekkapje (13) en verwijder de gehele rolkop (16) (fig. A1).
• Plaats een schroevendraaier (80) in de gleufschroef (81) in het midden van de rolkop (fig. K).
• Breng de flens (82) met behulp van een kleine schroevendraaier (83) naar beneden zodat hij over de lip (84) valt en draai de schroevendraaier in de sleufbout rechtsom om de bout vast te draaien.
• Controleer opnieuw.

Verplaats de flens telkens maar één stap.

Motorsledeaanslag (fig. A2, L1 & L2)

De motorsledeaanslag (14) moet worden ingesteld om te voorkomen dat de lagers van de motorslede tegen de achterste begrenzing van de lagerrails stoten (fig. A2).

• Duw de motorslede zover mogelijk, trek de slede nu ca. 5 mm voorwaarts en vergrendel daarna met de schulpvergrendeling (15) (fig. A2).
• Stel de motorsledeaanslag (14) in door het loszetten van de moeren (85) in de voorste sleuf (86) tot de rubber stop (87) stoot tegen de achterkant van het schulpvergrendelhuis.
• Trek de moeren (85) aan (fig. L1).

Trek bij het afkorten één moer in het voorste sleufgat (86) aan en één in het achterste sleufgat (88) (fig. L2).

Montage van de terugloopveer (fig. M)

• Monteer de terugloopveer (89) achter de motorsledeaanslag (14) met de bijbehorende bouten (90) en bevestig het einde van de kabel (91) aan de schulpvergrendeling (15) met behulp van de plastic klem (92).
• Draai de knop (93) linksom om de veerspanning te vergroten.
• Draai de knop (93) rechtsom om de veerspanning te verkleinen.

Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.
  • Zet het werkstuk stevig vast.
• Oefen geen overmatige druk uit op de machine. Geef geen zijdelingse druk op het zaagblad.
  • Voorkom overbelasting.
• Breng het juiste zaagblad aan. Gebruik geen overmatig versleten zaagbladen. Het zaagblad moet geschikt zijn voor het maximum toerental van de machine.
• Probeer niet om extreem kleine werkstukken te zagen.
• Oefen bij het zagen geen overmalige druk op het zaagblad uit. Forceer het zagen niet.
• Laat de motor voor het zagen op volle toeren komen.
• Zorg er voor dat alle knoppen en hendels goed vastgedraaid zijn.
• Werk nooit met de machine wanneer de beschermingen niet zijn geplaatst.
• Til de machine nooit aan het werkblad.

AAN- en UITschakelen (fig. A)

De AAN/UIT-schakelaar (1) van uw radiaalarmzaag biedt vele voordelen:

• Spanningsloze uitschakeling: wordt de spanning om een of andere reden uitgeschakeld, dan moet de schakelaar opnieuw ingedrukt worden.
• Beveiliging tegen overbelasting van de motor: in geval van overbelasting van de motor wordt de spanning naar de motor UITgeschakeld (Bij de DW728, bevindt de overbelastingsbeveiliging van de motor zich bovenin de motor).

• Groene knop = AAN De machine werkt continu
- Rode knop = UIT
- Scheidingsschakelaar (2) (DW729) = een draaischakelaar die met de hand moet worden verdraaid om alle spanning naar de motor UIT te schakelen.
- Noodstop (17) = alle spanning naar de motor UITschakelen (fig. A2). Draai de noodstop rechtsom om hem vrij te zetten.

Het maken van een proefsnede (fig. A1, N1 & N2)

Figuur N1 toont de standaardpositie van de parallelaanslag voor afkorten en in-schulpen. Figuur N2 toont de standaardpositie van de parallelaanslag voor het schulpen van brede panelen. Draai de tafelklemmen (7) los om de parallelaanslag vrij te zetten (7) (fig. N1).

• Zorg dat de verstekvergrendeling (9) ingrijpt en vergrendel de verstekklemhendel (10) zo, dat het zaagblad in rechte afkortstand 0° staat.
• Zet de schulpvergrendeling (15) vrij en duw de motorslede terug tot het zaagblad zich achter de aanslag bevindt (fig. A1).
• Laat de arm zakken tot het zaagblad het werkblad bijna raakt.
• Plaats het werkstuk tegen de voorkant van de achteraanslag.
• Schakel de machine in en laat de arm zakken, zodat het zaagblad een ondiepe snede in het werkblad kan maken.
• Trek het zaagblad naar u toe en door het werkstuk.
• Breng het zaagblad terug naar de ruststand en schakel de machine uit.
• Controleer of de snede in alle vlakken exact 90° is en corrigeer indien nodig.

Basis zaagsneden (fig. 01 - 02)

De tanden van een nieuw blad zijn erg scherp en kunnen gevaarlijk zijn.

Afkorten (fig. A1)

• Stel de radiaalarm haaks op de achteraanslag.
• Vergrendel de verstekhendel (9) in positie 0^ en zet de verstekklemhendel (10) vast (fig. A1).
• Laat het zaagblad zakken.
• Stel de vingerbescherming in zodat deze net vrij is van het werkstuk.
• Wanneer zich in het werkblad geen sleuf bevindt, maak er dan een zoals eerder is beschreven.
• Houd het werkstuk tegen de achteraanslag en blijf daarbij met uw vingers beslist weg van het zaagblad.
• Schakel de machine IN en trek het zaagblad langzaam door de achteraanslag en het werkstuk.
• Breng het zaagblad terug naar de rustpositie en schakel de machine UIT.

Verstekzagen (fig. A1 & O1)

• Zet de verstekhendel (9) en de verstekklemhendel (10) los (fig. A1).
• Zwenk de arm tot de vereiste hoek op de verstekschaal.
• Gebruik voor 45° links of rechts de verstekhendel (9) en vergrendel met de verstekklemhendel (10).
• Gebruik voor tussenliggende hoeken alleen de verstekklemhendel.
• Handel als bij afkorten.

In het geval van linksverstek kan het zijn dat u de achteraanslag en de strippen naar links moet verschuiven.

Afschuinen (fig. A1, G2 & O2)

• Stel de arm in voor een afkorting onder 0^ .
• Zet het zaagblad ruim boven het werkblad.
• Zet de afschuinhendel (20) los en trek de afschuinvergrendeling (22) uit (fig. G2).
• Kantel de motor naar de gewenste hoek op de afschuinschaal (21) (fig. A1).
• Gebruik voor 90° of 45° rechts de afschuinvergrendeling (22) en vergrendel met de afschuinklemhendel (20).
• Gebruik voor tussenliggende hoeken alleen de afschuinklemhendel.
• Handel als bij verticaal afkorten.

Schulpzagen (fig. H2, J1 & J2)

De motor kan worden vastgezet in de posities in-schulpen of uit-schulpen (zie fig. J1 & J2) om de machine voor resp. smalle en brede werkstukken aan te passen.

• Zet de motorslede in uitgetrokken positie vast en gebruik hiervoor de schulpvergrendeling.
• Zet de motorsledehendel (23) vrij en druk op de motorsledevergrendeling (52) om de motor naar de juiste positie te draaien, tot de motor op zijn plaats vastzit (fig. J1).
  • Zet de motorsledehendel (23) vast.
• Positioneer de motorslede langs de arm voor de gewenste breedte van de snede met behulp van de schulpschaal (76) en vergrendel hem met behulp van de schulpvergrendeling in positie.
• Stel de zaagbladbescherming in zoals eerder is beschreven en draai de stofafzuigadapter (58) van u weg (fig. H2). Denk erom dat bij schulpen een spouwmes (61) en anti-terugslagvingers (59) nodig zijn (fig. J2).
• Voer het werkstuk langzaam in het zaagblad en houd het stevig aangedrukt op het werkblad en tegen de achteraanslag. Forceer het zagen niet. De snelheid van het zaagblad moet constant worden gehouden.

Gebruik altijd een duwhout.

Afschuinschulpen

• Zet de machine in de positie afschuinen/afkorten.
• Roteer de motorslede in schulppositie.
• Positioneer de motorslede voor de juiste schulpbreedte.
• Zet de anti-terugslagvingers in de gewenste hoek zodat zij plat op het werkstuk en het spouwmes omlaag houden.
• Handel als bij schulpen.

Dubbele versteksnede

Een dubbele versteksnede is een combinatie van een afschuinsnede en een versteksnede.

• Stel de gewenste afschuinhoek in.
• Zwaai de arm naar de gewenste verstekpositie.
• Handel als bij verstekzagen.

Schakel altijd de machine uit wanneer het werk is beeindigd en voordat u de stekker uit het stopcontact haalt.

Stofafzuiging (fig. H1)

De machine is voorzien van een stofafzuigadapter (58).

• Sluit indien mogelijk een stofafzuiger aan die voldoet aan de geldende richtlijnen voor stofemissie.
• Plaats bij het afkorten een stofzak (optie) achter de zaaglijn.

Opties

Haal vóór het aanbrengen van een accessoire altijd de stekker uit het stopcontact.

Groevenfrees (fig. F1, P1 & P2)

Figuur P1 toont de onderdelen waaruit de groevenfrees bestaat. Met de groevenfrees kunt u in een keer brede diepe sleuven frezen.

Scherpe randen.

Montage van de groevenfrees

• Verwijder de zaagbladbescherming en het zaagblad.
• Plaats een mes (94) op de as, en zorg ervoor dat de tanden naar beneden wijzen.
• Monteer het gewenste aantal tussenmessen (95) dat nodig is voor de gewenste breedte en als laatste het freesmes (94).
• Zet de groevenfrees vast met behulp van de standaard asmoer (38) (fig. F2).
• Verwijder het spouwmes en de steunbeugel uit de zaagbladbescherming en monteer de bescherming
• Laat de groevenfrees tot de gewenste freesdiepte zakken.

Gebruik van de groevenfrees

In afkort- of verstekstand
- Beweeg de anti-terugslagvingers omhoog en opzij.
- Stel de vingerbescherming in.
- In schulpstand
- Stel de anti-terugslagvingers naar behoren in.

Trekbegrenzer (fig. A1, K, Q1 - Q3)

De trekbegrenzer (96) staat garant voor optimale resultaten bij toepassingen waarvoor een constante toevoersnelheid van belang is.

Monteren van de trekbegrenzer

• Verwijder de automatische terugloop (89) in fig. M.
• Verwijder de motorsledeaanslag (14) in fig. A1.
• Monteer de beugel (97) en de motorsledeaanslag zoals afgebeeld in fig. Q2.
• Draai de stifttap (98) in de kartelknop (106) met behulp van een inbussleutel los en schroef de kartelknop af (fig. Q3).
• Draai de stifttap (99) in de achterste steun (100) los en verwijder de steun.
• Schuif de cilinder (101) door de cilinderklem (102) (fig. Q1).
• Positioneer de cilinderklem (102) boven de schulpvergrendeling (15) en draai de stifttappen aan beide zijden van de houder (103) vast.
• Monteer de achterste steun (100) en de kartelknop (106) weer en draai alle schroeven vast (fig. Q3).
• Positioneer de achterste steun (100) zoals afgebeeld (fig. Q3) en draai de stifttap (99) vast.
• Druk de rolkop naar achteren en positioneer de cilinder zover mogelijk in zijn klem (102) en naar achteren. Het einde van de stang moet de ontluch-tingsnippel in de balg niet raken, wanneer de balg (104) is samengedrukt. Controleer de positie door op de ontluchtingsnippel te drukken.
• Draai de schroef (105) in de cilinderklem aan.
• Stel de uitloopsnelheid in met de kartelknop (106).

Ontluchten van de trekbegrenzer

Na het bijvullen of vervangen van de olie in de trekbegrenzer moet de lucht uit het systeem verdreven worden.

• Verwijder de eenheid van de machine en klem de eenheid in verticale positie, met de zuiger volledig uit en omlaag.
• Verwijder de plug aan het achtereinde van de balg (104). Houd de balg vast om het weglopen van olie te voorkomen.
• Vul de balg volledig met hydraulische olie Castrol 210 NRL25 of gelijkwaardig en gebruik een trechter of injectiespuit.
• Plaats de vuldop en draai deze één slag aan.
• Druk de balg een beetje in tot uit de vuldop enige olie ontsnapt.
• Draai de vuldop vast met een steeksleutel en monteer de eenheid weer.

Onderhoud

Uw DeWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud.

Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

- Vervang het vaste werkblad en de parallelaanslag als ze versleten zijn.

Smering

Uw radiaalarmzaag vereist geen aanvullende smering.

Smeer nooit de armrails of lagers.

Reiniging

- Reinig de armrolbanen regelmatig. Verwijder hiervoor de eindkap en de motorslede. Verwijder ook het stof van de lagers.

- Werk altijd met een schoon werkblad. Gebruik nooit uw handen om stof van het werkblad te vegen.

Gebruikte machines en het milieu

Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DeWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.

GARANTIE

• 30 DAGEN "NIET GOED, GELD TERUG" GARANTIE •

Indien uw DeWALT-machine om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u de machine dan compleet zoals bij aankoop binnen 30 dagen terug naar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GRATIS SERVICE-CONTRACT •

Mocht uw DeWALT-machine binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DeWALT Service-center.

• 1 JAAR GARANTIE •

Mocht uw D≡WALT-machine binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van D≡WALT,

op voorwaarde dat:

• het produkt niet foutief gebruikt werd
• het produkt niet gerepareerd is door onbevoegden
• het aankoopbewijs met daarop de aankoopdatum wordt overlegd

Informeer bij uw dealer of bij het DEWALT-hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding).

INSTRUCTIEKAART

slinger voor hoogteverstelling STOP verstekvergrendeling motorsledevergrendeling schulpvergrendeling verstekklemhendel motorsledehendel afschuinvergrendeling afschuinhendel klemhendel van de hoogte-instelling
