BRUKSANVISNING DW729 DEWALT

Kontrollér, at klingen står vinkelret på bordpladen (fig. A1 & G2 & G3)

Stop ågflytning (fig. A2, L1 & L2)

- Start aldri maskinen för alt verneutstyr er på plass.

Justering av åk-låsehåndtak (fig. A1, A2 & K)

Flytt flensen ett trinn om gangen.

Äkstopper (fig. A2, L1 & L2)

Du har valt en DeWALT maskine. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DeWALT till ett av de mest pålitliga namnen för professionella användare.

Innehållsförteckning

Tekniska data sv - 1

CE-Försäkran om överensstämmelse sv - 1

Säkerhetsinstruktioner sv - 2

Kontroll av förpackningens innehåll sv - 3

Beskrivning sv - 3

Elektrisk säkerhet sv - 3

Bruk med förlängningssladd sv - 3

Montering och inställning sv - 3

Bruksanvisning sv - 6

Extra tillbehör sv - 7

Skötsel sv - 7

Garanti sv - 8

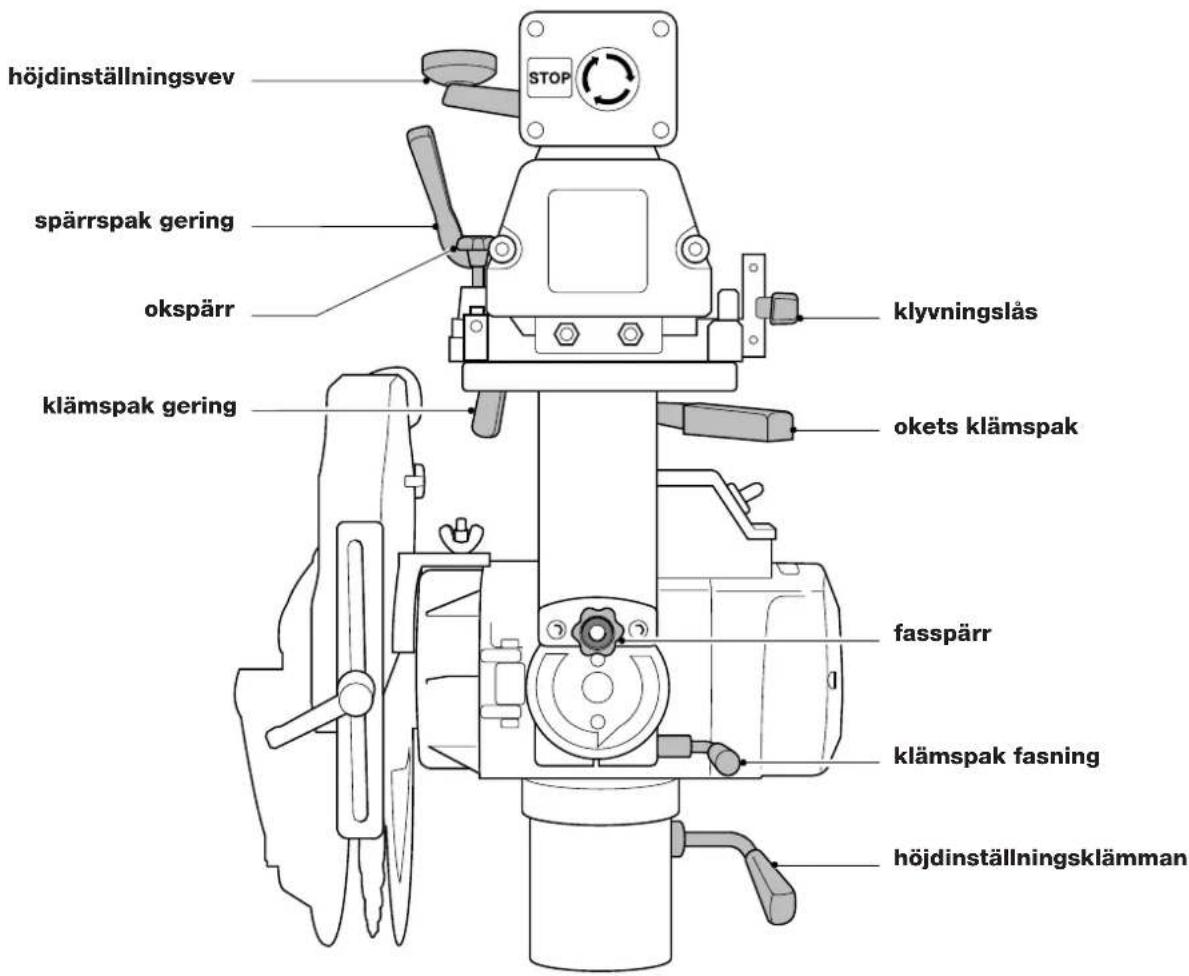

Snabbreferenstabell sv - 9

Tekniska data

		DW728 DW729
Motor effektförbrukning (in) W	2200	4000
Motoreffekt (ut)	W	1840	3000
Spänning	V	230	415
Klingdiameter max	mm	350	350
Håldiameter	mm	30	30
Spindeldiameter	mm	30	30
Varvtal obelastad/min, 50 Hz		2800	2800
Varvtal obelastad/min, 60 Hz		3400	3400
Sågdjup vid 90°	mm	110	110
Sågdjup vid 45°	mm	75	75
Max. kapningskapacitet vid 0°, i 25 mm material	mm	610	610
Max. geringskapacitet vid 45°, i 25 mm material	mm	445	445
vid max. sågningsdjup	mm	380	380
Max. kapningsbredd	mm	610	610
Max. klyvningsbredd	mm	920	920
Totala dimensioner (med stativ)	mm	148 x 95 x 150	148 x 95 x 150
Dammutsugningsadapter	mm	100	100
Vikt	kg	149	149

Standardutrustning:

Stativ, TCT-blad, bladskydd och verktyg, nollspänningsutlösare.

Säkringar:
230 V verktyg	16 Ampere
415 V verktyg	16 Ampere, per fas

Följande symboler används i denna manual:

Anger risk för personskada, dödsfall eller maskinskada om manualens anvisningar inte följs.

Anger risk för elchock.

Vassa kanter.

CE-Försäkran om överensstämmelse

DW728

DeWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 61029, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-11.

DW729

DeWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 61029, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen.

Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 89/392/EEG, uppmätt enligt DIN 45635:

			DW728	DW729
L_PA	(Judtryck)	dB(A)*	85,5	85,5
L_WA	(Judeffekt)	dB(A)	93,5	93,5

* vid användarens öra

Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A).

Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt DIN 45675:

	DW728	DW729
	< 2,5 m/s^2	< 2,5 m/s^2

TÜV Rheinland

Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen.

Förutom nedanstående instruktioner, följ alltid

Arbetarskyddsstyrelsens regler.

WARNING!

När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand.

1 Använd hörselskydd
Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd.

2 Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

3 Tänk på arbetsmiljöns inverkan

Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser.

4 Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare.

5 Utom räckhåll för barn

Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand.

6 Förvara verktyg säkert

När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn.

7 Överbelasta inte elverktyg

Du arbetar bättre och säkrare inom det angivna effektsområdet.

8 Använd rätt elverktyg

Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för: använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ.

9 Klä Dig rätt

Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår.

10 Använd skyddsglasögon

Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask.

11 Misshandla inte sladden

Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter.

12 Sätt fast arbetsstycket

Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet.

13 Sträck Dig inte för mycket

Se till att Du alltid har säkert fotfäste och balans.

14 Sköt tillbehören med omsorg

Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverklygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad.

Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett.

15 Ta ut kontakten från uttaget

när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas.

Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget.

18 Förlängningssladdar utomhus

Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta.

19 Var uppmärksam

Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött.

20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget

Innan fortsatt användning av elverktyget skall eventuellt skadade skyldsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer.

En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från.

21 För Din personliga säkerhet

Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada.

22 Reparation av verktyg får endast utföras av godkänd DEWALT serviceverkstad

Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör.

Tillkommande säkerhetsföreskrifter för radialarmsågar

• Skydda strömförsörjningen med en lämplig säkring eller kretsbrytare.
• Håll lagerspåren i armen och lagren på rullhuvudanordningen rena och fettfria.
• Se till att anslaget är i rätt position innan maskinen startas. Bladet får inte vidröra materialet innan sågen dras framåt i handtaget.
• Ställ alltid in fingerskyddet så att det löper genom den befintliga öppningen i anslaget och/eller 3 mm ovanför arbetsstyckets yta (utom vid klyvning).
• Håll vid klyvning klyvkniven inställd på rätt avständ från bladet (1 - 3 mm) och se till att bakslagshindren är rätt inställda.

- Kontrollera vid klyvning alltid matningsriktningen.

- Kontrollera regelbundet inställningarnas noggrannhet och justera om så behövs.

- Se till att bladet roterar i rätt riktning och att tändema pekar mot anslaget.

- Se till att alla klämhandtag är åtdragna innan du börjar utföra något arbete.

- Kör aldrig maskinen utan att alla skydd är på plats.

- När sågbladet inte används ska det skyddas fullständigt med bladskyddet.

- När sågen inte används, vid byte av blad och vid underhållsverksamheter ska maskinen frånkopplas från strömnätet.

- Använd alltid vassa blad av den typ som är avsedd för arbetsstycket. Bladets rekommenderade diameter anges vid maskinens tekniska data.

- Kila aldrig fast motorns fläktblad för att blockera axeln.

- Tvinga aldrig sågen. (Om motorn fastnar helt eller delvis kan delta leda till skada. Låt motorn uppnå full hastighet innan du börjar såga.)

- Lyft aldrig maskinen vid arbetsbordet.

- Såga aldrig ferrometaller, icke-ferrometaller eller murverk.

- Smörj aldrig bladet medan det löper.

- Placera aldrig en hand i bladets närhet när strömmen är tillkopplad.

- Sträck dig aldrig bakom sågbladet medan sågen används.

- Håll händerna aldrig närmare bladet än 150 mm medan du sågar.

- Använd inga skadade eller spruckna sågblad.

Kvarstående risker

Nedanstående risker föreligger vid arbete med radialarmsågar:

Även om man följer alla relevanta säkerhetsföreskrifter och tillämpar alla säkerhetsanordningar kan vissa kvarstående risker inte undvikas. Dessa är:

- Hörselskada.

- Risk för olyckor orsakade av det roterande sågbladets oskyddade delar.

Risk för kroppsskada vid bladbyte.

- Risk att klämma fingrarna när skyddskåporna öppnas.

- Hälsorisker till följd av inandat damm som bildas vid sågning av trä, i synnerhet ek, bok och MDF.

Kontroll av förpackningens innehåll

Förpackningen innehåller:

1 Delvis monterad maskin

5 Sektioner bordsskiva

1 Anslag

4 Triangulära bordsstag

4 Räta bordsstag

1 Motor, ok och rullhuvudanordning

1 Strömbrytare med nollspänningsutlösare och kontrolldosa broms

1 Frånskiljare (DW729)

1 Dammutsugningsadapter

1 Låda innehållande:

4 ben

1 höjdinställningsvev

1 stjärnskruv

1 sågblad

1 bladskyddsanordning

2 Konturförpackningar innehållande:

16 insexskruvar M8 x 16

8 M8 x 30 skruvar med spårförsett planhuvud

24 muttrar M8

32 D8 planbrickor

1 dammutsugningsadapter

1 skruvnyckel 41 mm

2 hylsnycklar (13 & 17 mm)

6 insexnycklar (3, 4, 5, 6, 8 & 12 mm)

1 Plastpåse innehållande:

12 D10 planbrickor

12 muttrar M10

12 insexskruvar

1 Instruktionshandbok

1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.
• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.
• Avlägsna sågen försiktigt från förpackningsmaterialet.

Beskrivning (fig. A1 & A2)

Den fristående radialarmsågen DW728/DW729 är konstruerad för den professionella träbearbetande industrin. Denna högprecisionsmaskin kan enkelt och snabbt ställas in för kapning, fasning, gering eller klyvning. Med hjälp av det stora urvalet tillbehör kan maskinen utföra praktiskt taget alla behandlingar i verkstaden. För en optimal säkerhet har alla huvudkontroller både en spärr och en låsanordning. Se även snabbreferenstabellen i denna manual.

A1

1 Strömbrytare
2 Frånskiljare (DW729)
3 Ben
4 Fast bordsskiva

5 Bladskyddsanordning
6 Anslag
7 Bordsklämma
8 Pelare
9 Spärrspak gering
10 Klämspak gering
11 Höjdinställningsvev
12 Radialarm
13 Ändkåpa

A2

14 Stopp okförflyttning
15 Klyvningslås
16 Rullhuvudanordning
17 Nödstopp
18 Bordsskenor
19 Förlängd bordsskiva
20 Fasklämma
21 Fasskala
22 Knapp fasläge
23 Spak okklämma
24 Kabelhållare

Elektrisk säkerhet

Den elektriska motom är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Utbyte av kabel eller kontakt

Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag.

Bruk med förlängningssladd

Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här maskinens strömförbrukning (se tekniska data).

Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Trefasmaskiner ska kopplas med kabeln direkt ansluten till nätet. Delta ska utföras av en kvalificerad elektriker.

Spänningsfall

Nätbelastningar kan förorsaka momentana spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas.

Om nätimpedansen är lägre än 0,25 Ω, är det inte troligt att störningar förekommer.

Montering och inställning

• Koppla alltid ur verktyget innan Du börjar med montering och inställning.
• För sågens optimala funktion är det mycket viktigt att följa procedurerna i nedanstående paragrafer.

Sätta ihop benställningen (fig. A1 & B)

Benställningens delar och monteringstillbehör har paketerats separat.

• Tag ut alla delar utom armen (12) ur förpackningen.
• Lås armen med klämspaken för gering (10).
• Luta undan maskinen bakåt från pallen och lägg den med baksidan av pelaren (8) på golvet.
• Använd insexskruvarna M10 x 20 med muttrar och brickor till att montera ett ben (3) vid varje hörn av bordets underrede (25).
• Skruva till sist fast alla bultar ordentligt.
• Sätt det hela i upprätt läge.

Maskinen måste alltid stå plant och stabilt.

Montering av brytardosorna

DW728 - Montering av strömbrytaren (fig. A1)

Strömbrytaren (1) är monterad på en bygel som ska fästas vid det vänstra stativbenet med det tillhörande monteringsmaterialet.

Brytardosan rymmer även bromsreglaget.

• Montera strömbrytaren med den röda knappen nedtill.
• Fäst bygeln vid hålen i benen (två upptill och ett nedtill).

DW729 - Montering av strömbrytaren och frånskiljaren (fig. A1 & A2)

Vid denna modell omfattar brytardosan även en frånskiljare (2) (fig. A2).

• Gör på samma sätt som vid DW728.

Montering av höjdinställningsveven (fig. C1 - C2)

• Sväng armen till sitt mittläge.
• Tryck ned geringens spärrspak (9) enligt bilden (fig. C1).
  • Sätt fast geringens klämspak (10).
• Sätt in höjdinställningsveven (11) i pelaren (8) enligt bilden tills veven griper i muttern inuti pelaren.
• Vrid höjdinställningsveven medsols tills den är helt på plats (fig. C2).
• Rikta geringsskalan (26) gentemot visaren (27) och drag åt de tre skruvarna (28) inuti höjdinställningsveven.

Montering av rullhuvudanordningen (fig. A1 & D)

• Vrid höjdinställningsveven (11) i riktningen + för att höja armen (12) så långt som möjligt (fig. A1).
• Avlägsna de båda insexskruvarna (29) och tag bort ändkåpan (13) (fig. D).
• Rugga upp lagerspåren (30) med stålull och avlägsna alla slippartiklar med en torr trasa (fig. D).
• Se till att klyvningslåset (15) är lossat (fig. A1).
• Sätt försiktigt in rullhuvudanordningens (31) lager (16) i lagerspåren.
• Skjut rullhuvudet fram och åter i lagerspåren för att kontrollera att det löper smidigt.
• Kontrollera att klyvningslåset kan spärra och släppa rullhuvudet efter behov.
• Sätt genast tillbaka ändkåpan (13).

Montering av kabelhållaren och kabelklämman (fig. E)

• Avlägsna stjärnskruven (32).
- Montera kabelhållaren (24) med kabeln (33) och sätt tillbaka stjärnskruven (32).

Sågbordet (fig. A2, F1 - F3)

Montering av de triangulära stagen (fig. A2 & F1)

Figur F1 visar de triangulära stagens korrekta läge. Stagen monteras med skruvar M8 x 16 och tillhörande muttrar och med en planbricka D8 på framsidan, men inte baksidan.

• Montera de triangulära stagen (34) med den flata sidan mot framsidan av bordets underrede (25).
• Montera de räta stagen (35) mot den flata sidan av de triangulära stagen (34) enligt bilden.
• Montera de båda sidoborden (19) vid stagen genom att skjuta spårhuvudskruvarna M8 x 30 med förmonterade brickor genom de fyra hålen i sidoborden (fig. A2).
• Skruva till sist fast alla bultar ordentligt.

Justering av bordsskivan parallellt med armspåren med hjälp av spindeln (fig. F2 & F3)

• Sätt in en inexnyckel (36) i spindeln (37) och lossa spindelmuttem (38) genom att vrida skruvnyckeln på 41 mm (39) medsols (fig. F2).
• Kläm en träbit som höjdindikator mellan flänsarna (41) och (42) och drag åt spindelmuttern (38).
• Lossa geringens klämspak (10) och spärrspak (9) (fig. F3).

• Lossa höjdinställningsklämman (40).

• Vrid armen tills träbiten är rakt ovanför en av positionerna som anges i figur F3.

• Sänk armen försiktigt tills spindeln nätt och jämnt vidrör bordsskivan och kontrollera alla lägen genom att stryka armen i sidled.
• Inställningen går till så här:
• Sätt hylsnyckeln på 17 mm över muttern i det relevanta hålet i bordet.
• bordet uppåt : vrid motsols
• bordet nedåt : vrid medsols
• Skruva till sist fast alla bultar ordentligt.
• Lossa skruvarna som håller de räta stagen vid de triangulära stagen.
• Lägg ett vattenpass över de båda sidoborden (19).
• Sidobordens framsida måste ligga i samma plan som den fasta bordsskivans framsida.
• Justera läget med hjälp av de horisontella springorna i de triangulära stagen och de vertikala springorna i de räta stagen.
• Skruva till sist fast alla bultar ordentligt.
• Sätt tillbaka armen i mittläget och spärra den.

Sågbladet (fig. G1 - G6)

Montering av sågklinga (fig. G1)

• Tänderna på ett nytt blad är mycket vassa och kan vara farliga.
  • Vridriktningen anges med pilen på motorn.

• Fixera spindeln med den bifogade inexnyckeln (36) och avlägsna spin-delmuttern (38) genom att vrida medsols med nyckeln (39).

• Montera bladet (43) mellan den yttre flänsen (41) och den inre flänsen (42). Se till att tänderna nedtill pekar mot maskinens baksida.

Se till att ringen (44) på spindelmuttern (38) ligger mot den yttre flänsen (fig. G1).

- Drag åt spindelmuttern (38) genom att vrida motsols.

Kontroll att bladet är i rät vinkel gentemot bordsskivan (fig. A1, G2 & G3)

• Sätt armen i sitt mittläge och sätt fast klyvningslåset (15) (fig. A1).
• Placera en stålvinkel (45) mot bladets kropp (fig. G2).
• Inställningen går till så här:
• Avlägsna fasvisarens skiva (46) genom att lossa de båda skruvarna (47).
• Lossa insexskruven (48).
• Lossa låsmuttrarna (49) på ömse sidor av fasskalan (21) (fig. G3).
• Ställ in de lösgjorda skruvarna (50) med en inexnyckel tills bladet ligger plant mot vinkeln.
• Skruva till sist fast alla bultar ordentligt.

Det är särskilt viktigt att dra åt den mellersta insexskruven.

- Sätt tillbaka fasvisarens skiva (46) (fig. G2).

Kontroll att kapningsbanan är i rät vinkel gentemot anslaget (fig. G4 & G5)

• Lås bladet framför anslaget (fig. G4).
• Lägg en vinkel (45) på en planka och mot anslaget, så att den nätt och jämnt vidrör bladet enligt bilden.
• Lossa klyvningslåset, drag bladet mot dig och kontrollera att bladet löper parallellt med vinkeln.
• Inställningen går till så här:
• Lossa geringens spärrspak (9) och klämspak (10) (fig. G5).
• Lossa de båda justeringsskruvarna (51).
• För att justera armen åt vänster, lossa ställbulten på armens högra sida och drag åt den motsatta ställbulten.
• För att justera armen åt höger, lossa ställbulten på armens vänstra sida och drag åt den motsatta ställbulten.
• Utför justeringen i små steg och kontrollera inställningen efter varje stag med spakarna (9) och (10) fastsatta.

Drag inte åt ställbultarna för hårt.

- Drag åt justeringsskruvarna (51).

Kontroll att bladet är i rät vinkel gentemot anslaget (fig. G6 & G7)

• Lossa okets klämspak (23) (fig. G6).
• Vrid motorn 90° enligt bilden (fig. G6). Okspärren (52) griper automatiskt i detta läge (fig. G7).
• Placera bladet mot anslaget och kontrollera att det är parallellt med anslaget.
• Inställningen går till så här:
• Återställ sågen till 0° kapningsläge.
• Lossa de båda insexskruvarna (53) (fig. G7).
• Vrid skruvarna (54) med en insexnyckel (55) för att justera bladets läge och kontrollera på nytt.
• Drag åt insexskruvarna (53).

Montering och justering av bladskyddsanordningen (fig. H1 - H5)

Bladskyddet (5) är en kombinerad skyddsanordning med nedanstående säkerhetsfunktioner (fig. H1):

• Övre skydd (56) (fig. H1) och fjädrat bakre skydd (57) (fig. H2) som fullständigt skyddar bladet.
• Dammutsugningsadapter (58) för kapning och klyvning.
• Bakslagshinder (59) för bruk vid klyvning.
• Inställbart fingerskydd (60) för bruk vid kapning.

• Klyvkniv (61) som förekommer att arbetsstycket klämmer fast bladet vid klyvning

• Lossa fasklämman (20), drag ut fasspärren (22) (fig. A2) och luta motorn enligt bilden för bästa åtkomlighet (fig. H3).

• Avlägsna skyddets vingmutter (62) och brickan (63).
• Lossa spärrskruven (64) och vrid monteringsbygeln (65) motsols tills det fjädrade bakre skyddet (57) kan lyftas undan från stödtappen (66).
• Haka lös de båda fjädrarna (67), endast upptill.
  • Vrid det löshakade bakre bladskyddet (57) enligt figur H2.
• Sänk skyddsanordningen över bladet (fig. H3).
• Sätt fast skyddsanordningen med vingmuttern (62) och brickan (63).
• Återställ det fjädrade bladskyddet (57) och monteringsbygeln (65) till sitt ursprungliga läge.
• Avlägsna skyddsanordningen i omvänd ordning.

Tänderna på ett nytt blad är mycket vassa och kan vara farliga.

Inställning av skyddsanordningens kontroller (fig. H2 - H5)

Inställning av klyvkniven för klyvning

- Lossa de båda knapparna (68) och skjut klyvkniven (61) nedåt tills spetsen är ca. 10 mm från bordsskivan (fig. H2 & H4).

Klyvkniven måste positioneras ordentligt; avståndet mellan tandkanten och klyvkniven ska vara 1-3 mm (fig. H4).

Inställning av bakslagshindren för (fasad) klyvning (fig. H5)

• Lossa knappen (69) och sänk bygeln (70) tills nedhållningsfjädern (71) nätt och jämnt vidrör arbetsstycket.
• Topparna av bakslagshindren (59) ska nu befinna sig 3 mm under arbetsstyckets yta och vinkeln ska överensstämma med figur H5.
• För fasad klyvning, lossa insexskruven (72) och sätt bakslagshindren i den erfordrade vinkeln.

Inställning av klyvkniven, fingerskyddet och bakslagshindren för kapning (fig. H2)

• Vid kapning ska klyvkniven och bakslagshindren höjas tills de är ur vägen.
• Lossa spaken (73), ställ in fingerskyddet (60) strax ovanför arbetsstycket och sätt fast spaken (73).

Skalinställningar (fig. G2, J1 - J4)

Klyvningsskala

Klyvning kan ske med motorn i två positioner. Varje position kräver sin egen matningsriktning:

Position matningsriktning

- In-klyvning från höger till vänster (fig. J1)

- Ut-klyvning från vänster till höger (fig. J2)

Visaren (74) som anger bredden på klyvningsskalan kan ställas in (fig. J3):

• Placera anslaget i sitt främsta läge.
• Lägg en planka på 24 mm mot anslaget.
• Sätt motorn i ut-klyvningsläge (fig. J2).
• Flytta okanordningen längs radialarmen tills bladet nätt och jämnt vidrör materialets kant.
• Lossa skruven (75) och flytta visaren (74) tills visarens kant anger plankans kända bredd på den undre skalan (76) (fig. J3).
• Drag åt skruven (75).
• Sätt motorn i in-klyvningsläge.
• Höj bladskyddet så att bladet kan vila mot anslagets framsida.
• In-klyvningsvisaren ska nu stå i linje med nollpunkten på den övre skalan (77). Justera om så behövs.

Fasskala (fig. G2)

• Kontrollera att fasskalan (21) visar 0° när sågen är inställd för vertikal sågning.
• Lossa om så behövs skruvarna (47) och ställ in visaren (78) på 0°.

Geringsskala (fig. C2)

• Kontrollera att geringsskalan (26) visar 0° när sågen är inställd för rätvinklig sågning.
• Ställ in visaren (27) på 0° med hjälp av skruven (79).

Geringsskalan har förinställda lägen vid 45° till höger och vänster och vid 0°.

Justering av okets klämspak (fig. A1, A2 & K)

Om motorn visar något spelrum, måste okets klärnspak (23) sättas fastare. Okets klärnspak ska stå vid ca. 90° eller mindre gentemot huvudhandtaget (fig. A2).

• Inställningen går till så här:
• Avlägsna ändkåpan (13) och hela rullhuvudanordningen (16) (fig. A1).
• Sätt en skruvmejsel (80) i skruven med spårhuvud (81) i mitten av rullhuvudanordningen (fig. K).
• Bänd ned flänsen (82) med en liten skruvmejsel (83) så att den kan passera över tappen (84) och drag åt spårhuvudskruven genom att vrida skruvmejseln medsols.
• Kontrollera på nytt.

Förflytta flänsen ett steg i taget.

Stopp okförflyttning (fig. A2, L1 & L2)

Stoppet (14) för okets förflyttning måste ställas in för att undvika att okets lager slår mot lagerspårens bakre gräns (fig. A2).

• Förfytta okanordningen så långt det går, drag den ca. 5 mm framåt och spärra den med klyvningslåset (15) (fig. A2).
• Ställ in okstoppet (14) genom att lossa muttrarna (85) i den främre springan (86) tills gummistoppet (87) vidrör baksidan av klyvningsläsets hus.
  • Drag åt muttrarna (85) (fig. L1).

Drag vid kapning åt en mutter i den främre springan (86) och en i den bakre springan (88) (fig. L2).

Montering av returfjädern (fig. M)

• Montera returfjädern (89) bakom okstoppet (14) med de korresponderande skruvarna (90) och fäst ändan av kabeln (91) vid klyvningslåset (15) med plastklämman (92).
• För att höja fjäderns spänning, vrid knappen (93) motsols.
• För att sänka fjäderns spänning, vrid knappen (93) medsols.

Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.
• Se till att allt material som ska sågas är ordentligt fastspänt.
• Utöva endast lätt tryck mot maskinen och tryck aldrig i klingans sidriktning.
• Undvik överbelastning.
• Montera rätt sågklinga. Använd inga sågklingor som är för slitna. Apparatens högsta varvtal får inte överskrida sågklingans.
• Försök aldrig såga mycket små bitar.
• Låt bladet såga fritt. Tvinga inte sågen.
• Såga inte förrän motorn har uppnått full hastighet.
• Se till att alla spärrknappar och spännhandtag är åtdragna.
• Kör aldrig maskinen utan alla skyddskåpor på plats.
• Lyft aldrig maskinen vid bordsskivan.

Strömbrytare (fig. A1)

Strömbrytaren (1) på din radialarmsåg ger många fördelar:

nollspänningsutlösare: om strömmen av någon anledning kopplas FRÅN, måste maskinen medvetet startas på nytt.

- skyddsanordning motoröverlast: om motorn överbelastas kopplas strömtillförseln till motorn FRÅN (Vid DW728 sitter skyddsanordningen mot motoröverlast ovanpå motorn).

• Grön knapp = TILL Maskinen löper nu kontinuerligt.
  • Röd knapp = FRÅN
• Frånskiljare (2) (DW729) = manuell vridströmbrytare som kopplar FRÅN all ström till maskinen.
• Nödstopp (17) = kopplar FRÅN all ström till maskinen (fig. A2). Nödstoppsknappen nollställs genom att vrida den medsols.

Att göra en provsågning (fig. A1, N1 & N2)

Figur N1 visar anslagets standardläge för kapning och in-klyvning. Figur N2 visar anslagets standardläge för klyvning av breda paneler. Lösgör anslaget genom att lossa bordsklämmorna (7) (fig. N1).

• Sätt fast geringens spärrspak (9) och lås geringens klämspak (10) så att bladet står i läge för klyvning vid 0°.
• Lossa klyvningslåset (15) och skjut okanordningen bakåt tills bladet befinner sig bakom anslaget (fig. A1).
• Sänk armen tills bladet nästan vidrör bordsskivan.
• Placera arbetsstycket mot anslagets framsida.
• Starta maskinen och sänk armen så att bladet kan såga en grund skåra i bordsytan.
• Drag bladet mot dig så att den sågar en vertikal skåra i träanslaget och genom arbetsstycket.
• Återställ bladet till sitt viloläge och koppla FRÅN maskinen.
• Kontrollera att snittet är precis 90° i alla riktningar och justera om så behövs.

Grundläggande sågning (fig. O1 - O2)

Tänderna på ett nytt blad är mycket vassa och kan vara farliga.

Kapning (fig. A1)

• Sätt radialarmen i rätt vinkel gentemot anslaget.

• Sätt fast geringens spärrspak (9) i läge för 0° och sätt fast geringens klämhandtag (10) (fig. A1).

• Sänk bladet.

• Ställ in fingerskyddet så att det nätt och jämnt inte vidrör arbetsstycket.
• Om det inte finns någon skåra i bordsskivan, gör en sådan enligt ovanstående beskrivning.
• Håll arbetsstycket mot anslaget. Håll fingrarna ordentligt undan från bladets bana.
• Starta maskinen och drag bladet långsamt genom anslaget och arbetsstycket.
• Återställ bladet till viloläget och stäng av maskinen.

Geringssnitt (fig. A1 & O1)

• Lossa geringens spärrspak (9) och klämspak (10) (fig. A1).
• Sväng armen till önskad vinkel på geringsskalan.
• För 45° åt vänster eller höger, sätt fast spärrspaken (9) och lås läget med klämspaken (10).
• För mellanliggande vinklar, använd endast klämspaken.
• Arbeta vidare som vid kapning.

Vid en gering åt vänster kan du behöva skjuta anslaget och skenorna åt vänster.

Vinklade snitt (fig. A1, G2 & O2)

• Ställ in armen som för kapning vid 0°.
• Höj bladet väl ovanför bordsytan.
• Lossa fasningens klämspak (20) och drag ut fasspärren (22) (fig. G2).
• Luta motorn till önskad vinkel på fasskalan (21) (fig. A1).
• För 90° eller 45° åt höger, sätt fast fasspärren (22) och lås läget med fasningens klämspak (20).
• För mellanliggande vinklar, använd endast klämspaken.
• Arbeta vidare som vid vertikal kapning.

Klyvning (fig. H2, J1 & J2)

Motorn kan spärras i läge för in-klyvning eller ut-klyvning enligt figurerna J1 & J2 för att anpassa maskinen till smala respektive breda arbetsstycken.

• Spärra oket i utdraget läge med klyvningslåset.
• Lossa okets klämspak (23), tryck in okspärren (52) och vrid motorn till det önskade läget tills det spärras på plats (fig. J1).
  • Sätt fast okets klämspak (23).
• Positionera oket längs armen för önskad klyvningsbredd med hjälp av klyvningsskalan (76) och sätt fast det i detta läge med klyvningsläset.
• Ställ in bladskyddet enligt ovanstående beskrivning och vrid undan dam-mutsugningsadaptern (58) från ditt ansikte (fig. H2). Glöm inte att klyvning kräver att klyvkniven (61) och bakslagshindren (59) används (fig. J2).
• Mata långsamt arbetsstycket längs bladet. Håll det stadigt tryckt mot bordet och mot anslaget. Låt tänderna bita och tvinga inte arbetsstycket genom bladet. Bladets hastighet ska hållas konstant.

Använd alltid en påskjutare.

Fasad klyvning

• Ställ in maskinen som vid fasad kapning.
  • Vrid oket till klyvningsläge.
• Positionera oket för rätt klyvningsbredd.
• Vinkla bakslagshindren så att de kommer att ligga plant mot arbetsstycket och sänk klyvkniven.
• Arbeta vidare som vid klyvning.

Sammansatt geringssnitt

Det här är en kombination av ett geringssnitt och ett vinklat snitt.

• Ställ in önskad fasvinkel.
- Sväng armen till önskat geringsläge.
- Arbeta vidare som vid gering.

Stäng alltid av maskinen innan Du drar ur sladden efter avslutat arbete.

Dammutsugning (fig. H1)

Maskinen är försedd med en dammutsugningsadapter (58).

• Använd om möjligt en dammsugare som fyller gällande föreskrifter gällande dammutsläpp.
• Placera vid kapning en dammuppsamlingsränna (tillval) bakom sågningslinjen.

Extra tillbehör

Fränkoppla alltid maskinen innan några tillbehör monteras.

Spårhuvudet (fig. F1, P1 & P2)

Figur P1 visar spårhuvudets delar. Med detta huvud kan man göra långa, breda snitt i en handling.

Vassa kanter.

Montering av spårhuvudet.

• Avlägsna bladskyddsanordningen och bladet.
• Placera ett skärblad (94) på axeln. Se till att tänderna pekar nedåt.
• Montera det erfordrade antalet mellanblad (95) för önskad spårbredd och slutligen det andra skärbladet (94).
• Sätt fast spårhuvudet med standard-spindelmuttern (38) (fig. F2).
• Avlägsna klyvkniven och dess monteringsbygel från bladskyddsanordningen och montera skyddet.
• Sänk spårhuvudet till rätt läge för önskat snittdjup.

Användning av spårhuvudet

• I kapnings- eller geringsläge
• Flytta upp bakslagshindren ur vägen.
• Ställ in fingerskyddet på rätt sätt.
• I klyvningsläge
• Ställ in bakslagshindren på rätt sätt.

Genomföringskontroll (fig. A1, K, Q1 - Q3)

Genomföringskontrollen (96) garanterar ett optimalt resultat vid tillämpningar där det är viktigt att matningen sker med jämn hastighet.

Montering av genomföringskontrollen

• Avlägsna returfjädern (89) i figur M.
• Avlägsna okstoppet (14) i figur A1.
• Montera den bakre planbygeln (97) och okstoppet enligt figur Q2.
• Lossa skruvstiftet (98) i den räfflade knappen (106) med en insexnyckel och skruva lös den räfflade knappen (fig. Q3).
• Lossa skruvstiftet (99) i det bakre staget (100) och drag bort staget från stängen.
• För cylindern (101) genom cylinderklämman (102) (fig. Q1).
• Placera cylinderklämman (102) över klyvningsläset (15) och drag åt skruvstiften i hållarens (103) båda sidor.
• Sätt tillbaka det bakre staget (100) och den räfflade knappen (106) och drag åt alla skruvar (fig. Q3).
• Positionera det bakre staget (100) enligt bilden (fig. Q3) och drag åt skruvstiftet (99).
• Skjut rullhuvudet bakåt och positionera cylindern i sin klämma (102) så långt bakåt som möjligt. Stångens ända får inte vidröra luftningsskruven i gummibälgen när bälgen (104) är hoptryckt. Kontrollera positionen genom att trycka in luftningsskruven.
• Drag åt skruven (105) i cylinderklämman.
• Ställ in genomföringshastigheten med den räfflade knappen (106).

Luftning av genomföringskontrollen

När oljan i genomföringskontrollen har fyllts på eller bytts ut, måste systemet avluftas.

• Avlägsna enheten från maskinen och kläm fast enheten vertikalt med kolven nedåt och helt utskjuten.
• Avlägsna tappen baktill på bälgen (104). Håll fast bälgen så att oljan inte spills.
• Fyll bälgen helt med Castrol 210 NRL25 eller en likvärdig hydraulolja. Använd en tratt eller oljespruta.
• Sätt tillbaka tappen och drag åt den ett varv.
• Tryck försiktigt ihop bälgen tills det läcker ut olja genom fyllnadstappen.
• Drag åt tappen med en skruvnyckel och sätt tillbaka enheten.

Skötsel

Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge.

Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

- Byt ut den fasta bordsskivan och anslaget när de är utslitna.

Smörjning

Din radialarmsåg kräver ingen extra smörjning.

Anbringa aldrig fett på armspåren eller lagren.

Rengöring

• Rengör armspåren regelbundet. Avlägsna härvid ändkåpan och oket. Avlägsna även allt damm från lagren.
• Håll alltid bordsskivan ren. Använd aldrig händerna till att borsta undan dammet.

Förbrukade maskiner och miljön

När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DeWALT serviceverkstad.

DEWALT service

Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT.

På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.

GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI •

Om du inte är fullständigt nöjd med din DEWALT-maskinens prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE •

Om din DeWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÄRS GARANTI •

Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas.

Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter.

För adressen till närmaste D≡WALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta D≡WALT. Importör i Sverige: Black & Decker AB

SNABBREFERENSTABELL

höjdinställningsvev SPÄRRSPAK GERING okspärr klämspak GERING klyvningslås okets klämspak fasspärr klämspak fasning höjdinställningsklämman
