KÄYTTÖOHJE DHS780 DEWALT

Suomi (käönnetty alkuperäisesta käyttöohjeesta) 117

Olet valinnut DrWALTtyökalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALTtyökaluista luotettavia kumppaneita arnmattilaisille.

Tekniset tiedoissa

		DHS780 DHS780-XE
Jännite	V_AC	230 230
Tyyppi		21 21
Virta	A_AC	8/15 8
Akkutyyppi		Li-Ion Li-Ion
Akkujännite	V_DC	2 x 54 2 x 54
Terän halkaisija mm 305 305
Teräkeskilön halkaisija mm 30 25,4
Sahanterän leveys mm 1,6	1,6
Maks. uurroksen paksuus	mm 12 12
Suurin terän nopeus	min ^-1	3 800	3 800
Suurin leikkuualue 90°	mm 345 345
Suurin jiirileikkuualue 45°	mm 244 244
Suurin leikkuusyvyys 90°	mm 112 112
Suurin vinoleikkuualue 45°	mm 56 56
Jiirileikkaus (max kulmat)	vasen	50° 50°
	oikea	60° 60°
Vinoleikkaus (max kulmat)	vasen	49° 49°
	oikea	49° 49°
0° n jiri
Leikkuuleveys kun työkappaleen suurin korkeus 112 mm	mm 299 299
Leikkuuleveys kun työkappaleen suurin korkeus 110 mm	mm 303 303
Leikkuukorkeus kun työkappaleen suurin leveys 345 mm	mm 76 76
45°n jiri vasempaan
Leikkuuleveys kun työkappaleen suurin korkeus 112 mm	mm 200 200
Leikkuukorkeus kun työkappaleen suurin leveys 244 mm	mm 76 76
45°n jiri oikeaan
Leikkuuleveys kun työkappaleen suurin korkeus 112 mm	mm 211 211
Leikkuukorkeus kun työkappaleen suurin leveys 244 mm	mm 76 76
45° vasen vinokulma
Leikkuuleveys kun työkappaleen suurin korkeus 63 mm	mm 268 268
Leikkuukorkeus kun työkappaleen suurin leveys 345 mm	mm 44 44
45° oikea vinokulma
Leikkuuleveys kun työkappaleen suurin korkeus 62 mm	mm 193 193
Leikkuukorkeus kun työkappaleen suurin leveys 345 mm	mm 28 28
Automaattinen terän jarrutusalka	s	< 5	< 5
Paino (ilman akkua tai johdollista virransyöttöyksiköä)	kg	26 26

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) seuraavan mukaisesti EN62841-3-9 mukaisesti:

L_in (äinenpainetaso)	dB(A)	102 102
L_inA (äänitrehoraso)	dB(A)	91	91
K (mäaritetyn äänitason epävarmuus)	dB(A)	3	3

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN62841 mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Tärinä- ja/tai äänitasot voiivat vaihdella, jos työkalua käytetään jahonkin muuhun torkoitukseen, siihen on kiinniteity muita lisävarusteita tai sitä on holdettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käyleitäessä.

Tärinälle ja/tai äönelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajot, jolloin työkalusta katkaistaan virto tai se toimii tyhjäköynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä.

Työkalun käyttäjän allistumista tärinälle ja/tai äanelle voidaon vähentää merkittävösti pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten) ja kiinnittämällä huomiota työn jaksottamiseen.

EU-yhdenmukaisuusilmoitus

Konedirektiivi

Jiirisaha

DHS780

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EU, EN62841-1:2015/AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017.

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DeWALTin puolesta.

Markus Rompel

Tekniikan varajohtaja, PTE Europe

DeWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkoantumisriskin vöhentämiseksi lue tärnä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara.

Tulipalon vaara.

Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudareta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkuköyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia saltuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheultarnat kipinät voivat syityttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorosioihin.
b) Älä kosketa maadoituksessa käytettävlin pintoihin, kuten putklin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähkäjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistoraslasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vauroituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

Akkua Laturit/Latausajat (minuutteina)
Kat. # V	DC	Ah Paino (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X

*Päivämääräkoodi 201811475B tai myöhempi

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttöminen vähentää sähköiskun vaaroa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaarao.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkelden valikutuksen alaisena. Keskittymisen herpoantuminen hetkeksikin sähkötyökalua käytettäessä voi oihaultao vakavon henkilövahingon.
b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumottomien turvajalkineiden, kypörän ja kuutosuojaimen käyttäminen vähentää henkilövahinkojen vaarga.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lissä onnettomuusvoaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt söätöavain tai väännin vai aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso alna vakaasti tasapainossa. Mäin voit hallita sähkötyökalua paremmin odottamottomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut tai pitköt hiukset volvat tartua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritelui toimenpiteet volvat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta olkea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hollita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentöd vahingossa käynnistymisen aiheuttaman henkilövahingan vaoraa.
d) Varastol sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökalulhin tottumattomien tai näihin ohjelslin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttöijen käsissä.
e) Sähkötyökalujen ja Ilsävarustelden ylläpldosta on huolehdittava. Tarkista liikkuvat osat, nilden klinnitys, oslen eheys ja muut tolmintaan valkuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen nilden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttayot onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaovia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntäy vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkoat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvollisuvitä odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tielyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaron käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain slihen tarkoitettuja akkuja. Muiden akkujen köyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperilittimien, kolikoiden, avalnten, naulojen, ruuvien tai muiden plenten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Olkosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähäm nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.

e.) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa okuissa voi esiintyä odottomattornia häiriötä, jotka volvat ailheuttaa tulipaloia, räjähdysvaaroja tai henkilövahinkoia.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovoara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioltuneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Jiirisahojen turvallisuusohjeet

a) Jiirisahat on tarkoitettu puun tai puuntapaisten materiaalien leikkaamiseen, niitä ei voi käyttää laikoilla rautamateriaalin (esim. tangot, varret, tapit jne.) katkalsemiseen. Laikoisto aiheutuva pöly voi aiheuttaa osien (esim. alasuojuksen) kiinni juuttumisen. Laikoista aiheutuvat kipinät aiheuttavat alasuojuksen, uurroslevyn ja muiden muoviosien paiamisen.
b) Tue työstökappaletta pidikkeillä aina kun se on käytännössä mahdollista. Jos työstökappaletta tuetaan käsin, käsi on pidettävä vähintään 100 mm päässä sahanterän reunasta. Sahalla ei saa leikata liian pieniä kappaleita, joita ei voida kiinnittää turvallisesti pidikkeillä tai pitää käsin paikoillaan. Jos pidät kättä liian lähellä sahanterää, henkilövahingon vaargo on suurempi terän kosketuksen vuoksi.
c) Työstökappaleen on oltava paikoillaan ja kiinnitetty pidikkeillä tai se on pidettävä sekä rajasuojaa että työtasoa vasten. Työstökappaletta ei saa syöttää terään elkä sitä saa leikata "vapaalla kädellä". Vapaat tai liikkavat työstökappaleet voivat sinkautua suurella nopeudella ja oitneuttao henkilövahinkoja.
d) Paina saha työstökappaleen läpi. Älä vedä sahaa työstökappaleen läpi. Leikkaa nostamalla sahan päätä ja vetämällä se ulos työstökappaleen yli leikkaamatta, käynnistä moottori, paina sahan päät alas ja saha työstökappaleen läpi. Vetämällä rapohituva leikkaus aiheutiraa todennököisesti sahanterän nousemisen työstökappaleen päälle, jolloin teräkokoonpano syöksyy voimakkaasti käyttäjää kohti.
e) Älä koskaan vie kättä suunnitellun leikkauslinjan yli sahanterän etu- tai takapuolelta. Työstökappaleen tukeminen kädet ristissä (ts. pirämöllä työstökappaletta sahanterän oikealia puolella vasemmalla kädellä tai päinvastoin) on erittäin vaarallista.
1) Älä koskaan kurottele rajasuojan taakse pitämällä kättä alle 100 mm päässä sahanterän reunasta puukappaleiden poistamiseksi tai muusta systä terän pyörlessä. Pyörivän terän ja käden pieni etäisyys ei välttämättä ole ilmiselvää, olemassa on vakavan henkilövahingon vaara.
g) Tarkista työstökappale ennen sahaamista. Jos työstökappale on kaareva tai vääntynyt, se tulee klinnittää ulkolnen kaareva puoli rajasuojaa kohti. Varmista aina, että työstökappaleen, rajasuojan ja työtason väliin ei jää rakoa leikkauslinjassa. Talpuneet tai vääntyneer työstökappaleet voivat vääntyä tai siirtyä, jolloin pyörivä sahanterä voi juuttua kiinni leikkaamisen aikana. Työstökappaleessa ei saa olla nguloia tai vieraito esinelä.
h) Sahaa ei saa käyttää ennen kuin kaikki työkalut, puukappaleet jne. on poistettu työtasosta; ainoastaan työstökappale saa olla tasolla. Pyörivään terään osuvat pienet kappaleet tai irtonaiset puuosat tai muut kohteet volvat sinkoutua suurella nopeudella.
1) Leikkaa vain yksi työstökappale kerrallaan. Pinoon asetettuja työstökappaleita ei voida kiinnittää tai rukea asianmukaisesti, ne voivat jöädä kiinni terään tai siirtyä leikkaornisen aikana.
j) Varmista, että jiirisaha on asennettu tai sijoitettu tasaiselle ja tukevalle pinnalle ennen käyttöä. Tasoinen ja tukeva työraso vähentää jiirisahan epävakauden riskiä.
k) Suunnittele työtoimenpiteet etukäteen. Varmista alina vilsteen tai Jilirikulman säätämisen yhteydessä, että säädettävä rajasuoja on asetettu tukemaan työstökappaapelta oikeln ja ettel se kosketa terään tai suojajärjestelmään. Kun työkalua ei ole vielä kytketty päälle "ON"-asentoon ja työstökappaapelta ei ole asetettu työlasolle, siirä sahanierää simuloiden koko leikkausta ja vormista, etiei se osu mihinkään ja ettel rajasuolan leikkautumisvaagrao ole olemassa.
1) Varmista asianmukainen tuki (esim. pöytäjatkeet, sahapukit jne.) työstökappaleelle, joka on työtasoa leveämpi tai pitempi. Jos työtasoa leveämpää tai pitempää työstökappaletta ei tueta asianmukaisesti, se voi kallistua. Jos leikotiu kappale tai työstökappale kallistuu, se voi nostaa alasuojuksen tai se voi singota osvessoan pyörivään terään.
m.) Toista henkilöä ei saa käyttää pöytäjatkeen korvikkeena tai lisätukena. Työstökappaleen epävakaa tuki voi aiheuttaa terän kiinni juuttumisen tai

työstökappaleen siirtymisen leikkauksen aikana vetäen köyttäjöä jo avustajoa pyörivää terää kohti.

n) Leikattava kappale el saa jäädä kiinni elkä sitä saa painaa mitenkään pyörivää sahanterää vasten. Rajoiitetussa tilassa (esim. pituustrajoja käyttäessä) leikottu kappale voi jäädä kiinni terää vasten ja sinkoutua suurello nopeudella.

o) Käytä aina pidikettä tai klinnitystä, joka on suunniteltu tukemaan pyöreää materiaalia (esim. tankoja ja putkia) asianmukaisesti. Tangoi vierivät helposti leikkouksen aikana, jolloin terä "leikkaa tyhjää" ja vetöö työstökappaletta ja kättäsi teräd kohri.

p) Anna terän saavuttaa täysi nopeus ennen kuin kosketat työstökappaleeseen. Tällöin työstökappaleen sinkoamisen vaara on pienempi.

q.) Jos työstökappale tai terä juuttuu kiinni, kytkе jiirisaha pois päältä. Odota, että kaikki liikkuvat osat pysähtyvät ja Irrota pistoke pilstoraslasta ja/tai poista akku. Vapauta sen jälkeen kiinni juuttunut materiaali. Mikäli sahaamista jaitketaan työstökappale kiinni juuttuneena, seurouksena voi olla hallinnan menetys tai jiirisahan vaurioituminen.

r) Vapauta kytkin leikkaamisen jälkeen, pidä sahan päätä alaspäin ja odota, että terä pysähtyy ennen leikatun kappaleen poistamista. Köden vieminen pyörivän terän lähelle on vaarallista.

s) Pidä kahvasta hyvin kilinni osittaista leikkausta tehdessä tai kun kytkin vapautetaan ennen kuin sahan pää on täysin ala-asennossa. Sahan jarrutusteho voi aiheuttaa sahan pään äkkinäisen siirtymisen alospäin ja olemassa on henkilövahinkovaara.

Jiirisahojen lisäturvasääntöjä

VAROITUS: Laitetta ei soa kytkeä sähköverkkoon ennen kuin kaikki ohjeet on luettu järämärretty.

- TÄTÄ KONETTA EI SAA KÄYTTÄÄ ennen kuin se on koottu kokonaan ja asennettu ohjeiden mukaisesti. Virheelisesti asennettu kone voi aiheuttaa vakavia henkilövahinkoja.

- PYYDÄ LISÄOHJEITA valvojalta, ohjaajalta tai muulta asiantuntevalta henkilöltä, jos et tunne koneen loimintaa täysin. Hyvä tuniemus tarkoittao turvollisvuilla.

- VARMISTA, että terä pyörii oikeaan suuntaan. Terän hampaiden tulee osoittao kiertosuuntaan sahan merkintöjen mukaisesti.

- KIRISTÄ KAIKKI PIDIKEKAHVAT, nupit ja vivut ennen käyttöä. Löysät pidikkeet oivat aiheuttaa osien tai työstökappaleen sinkoamisen suurella nopeudella.

- VARMISTA, että kaikki terät ja terän pidikkeer ovat puhtaita, terän pidikkeiden uralliset sivut ovat terää vasten ja karan ruuvi on kireä. Löysä tai virheellinen terän kiinnitys voi johtaa sahan vaurioitumiseen ja henkilövahinkoihin.

- SAHAA EI SAA KÄYTTÄÄ MUULLA KUIN SILLE TARKOITETULLA JÄNNITTEELLÄ. Seurauksena voi olla ylikuumeneminen, työkalun vaurioituminen tai henkilövahinko.

- ÄLÄ KIILAA MITÄÄN TUULETINTA VASTEN moottorin akselin tukemiseksi. Seurauksena voi olla työkalun vaurioituminen tai henkilövahinko.

- ÄLÄ KOSKAAN LEIKKAA RAUTAA SISÄLTÄVIÄ METALLEJA TAI KIVIMATERIAALIA. Muutoin kovametallikärki voi irrota teröstä suurella nopeudella ja aiheuttaa vakavio henkilövahinkoja.

- MITÄÄN KEHONOSAA EI SAA KOSKAAN ASETTAA SAMANSUUNTAISESTI LEIKKAUSLINJAAN NÄHDEN. Vaarana on henkilövahinko.

- ÄLÄ KOSKAAN LEVITÄ TERÄN VOITELUAINETTA PYÖRIVÄÄN TERÄÄN. Muutoin käsi voi vahingossa osua terään ja seurauksena voi olla vakava henkilövahinko.

- ÄLÄ KOSKAAN aseia köttä terän alueelle sahan ollessa kytketlynä virtalähteeseen. Seurauksena voi olla vakava henkilövahinko, jos terö kytkeytyy vahingossa päälle.

- ÄLÄ KOSKAAN KUROTTELE SAHANTERÄN YMPÄRILLE TAI TAAKSE. Terä voi aiheuttaa vakavia henkilövahinkoja.

- ÄLÄ KUROTTELE SAHAN ALAPUOLELLE, ellei sitä ole kytketty pois päältä ja okkuja irrotettu. Terä voi aiheuttaa henkilövahinkoja, jos siihen kosketaan.

- KIINNITÄ KONE VAKAALLE TUKIPINNALLE. Mahdollinen tärinä voi aiheuttaa koneen liukumisen, siirtymisen tai kallistumisen, jolloin on olemassa henkilövahinkovaara.

- KÄYTÄ AINOASTAAN POIKKILEIKKAAVIA SAHANTERIÄ, joita suositellaan jiirisahoihin. Vältö käyttämöstä kovameiellikkärkisiä teriä yti 7 osteen kiinnityskulmassa. Älää käytä teriä, joiden hammasyvä on syvä. Ne voivat taipua ja koskettaa suojaan, jolloin kone voi vaurioitua ja/tal vakavia henkilövahinkojo aiheutua.

- KÄYTÄ AINOASTAAN OIKEANKOKOISIA JA -MALLISIA TERIÄ, jotka on torkoitettu käytettäväksi tässä työkalussa. Muutoin kone vai vauriolitua ja/tai vakovia henkilövahinkoja aiheurtua (standardin EN847-1 mukaisesti).

- TARKISTA TERÄ HALKEAMIEN VARALTA tai muiden vaurioiden varalta ennen käyttöä. Haljennut tai vaurioitunut terä voi irrota jo osia voi singaia suurella nopeudella, jolloin on olemassa vojavien henkilövahinkojen vaara. Vaihda haljenneet tai vaurioituneet terät välittömästi. Huomioi sahan terään merkitty enimmäisnopeus.

- PUHDISTA TERÄ JA TERÄN PIDIKKEET ennen käyttöä. Terä ja sen pidikkeet voidaan tarkistaa vaurioiden varolta niiden puhdistamisen yhteydessä. Haljennut tai vauriotrunut terä tai terän pidike voi irrota ja osia voi singota suurella nopeudella, jolloin on olemassa vajvien henkilövahinkojen vaara.

- SAHANTERÄN MAKSIMINOPEUDEN on aina oltava suurempi tai vähintään yhtä suuri kuin työkalun arvokilpeen merkitty arvo.

• SAHANTERÄN HALKAISIJAN on oltava työkalun arvokilven merkintöjen mukainen.

- ÄLÄ KÄYTÄ VÄÄNTYNEITÄ TERIÄ. Tarkista terän virheetön kierto ja varmista, ettei se tärise. Tärisevä terä voi vahingoittaa konetta ja/tai aiheuttaa vakavia henkilövahinkoja.

- ÄLÄ käytä voiteluaineita tai puhdistusaineita (erityisesti suihkeita tai aerosoleja) muovisen suojan läheisyydessä. Jotkin kemikaalit voivat vaikuttaa suojan polykarbonaattimateriaaliin.

- PIDÄ SUOJA PAIKOILLAAN ja hyväkuntoisena.

- KÄYTÄ AINA UURROSLEVYÄ JA VAIHDA VAURIOITUNUT UURROSLEVY. Kun pieniä kappaleita kerääntyy sahan alapuolelle, ne voivat osua sahanterään tai aiheuttaa epövakautta lyöstökappaleessa leikkaornisen aikana.

- KÄYTÄ AINOASTAAN TÄHÄN TYÖKALUUN TARKOITETTUJA TERÄN PIDIKKEITÄ, jotta kone ei vaurioituisi ja/tai vakavat henkilövahingot vältettäisiin.

• VARMISTA, että käytät oikeoa terää leikattavalle materiaalille.

- PUHDISTA MOOTTORIN ILMANPOISTOAUKOT jäämistä ja sahanpölystä. Tukkiutuneet moottorin ilmanpoistoaukot voivai aiheuttaa koneen ylikuumenemisen, jolloin kone vaurioituu ja mahdollinen oikosuiku voi aiheuttaa vakavia henkilövahinkoja.

- ÄLÄ KOSKAAN LUKITSE KYTKINTÄ "ON"-ASENTOON. Se voi aiheuttaa vakavon henkilövahingan.

- ÄLÄ KOSKAAN SEISO TYÖKALUN PÄÄLLÄ. Vakavia henkilövahinkoja voi aiheutua, jos työkalu kallistuu tai jos sahaan kosketetaan vahingossa.

VAT OITUS: Muovin, pihkan peittämän puun ja muiden materiaalien leikkaaminen voi om kieslaa sulaneiden materiaalien kerääntymisen terän körkiin ja sahanterän runkoon, mikä voi lisätä terän ylikuumenemisen ja jumiutumisen riskiä leikottaessa.

VAROITUS: Käytä aina asianmukaisla kuulonsuojalmia. Jaissakin olosuhteissa jo kestä kestäessä tietyn aikao tämä tuote voi vaikuttaa kuilon heikentymiseen. Huomioi seuraavat tekijät, jotka vaikuttavat melulie altistumiseen:

- käytä sahanteriä, jotka on suunniteltu vöhentämöän meluo

- käytä vain hyvin teroitettuja sahanteriö

- käytä erityisesti melutason laskemiseen tarkoitettuja sahanteriä.

VAROITUS: KÄYTÄ AINA suojalaseja. Tavalliset silmälasit EIVÄT ole suojalaseja. Käytä näkhasvosuojaa tai hengityssuojaa, jos leikkoustoimenpiteestä aiheutuu pölyö.

VATOITUS: Työkalun käytö voi aiheuttaa ja/tai levittää pölyä, mikä voi aiheuttaa vänkän ja pysyvän hengitysongelman tai muun vamman. Käytä aina hyväksyttyä hengityssuojainta, joka on tarkoitettu pölyn suodattamiseen.

VAROITUS: Hilomisesta, sahaamisesta, poroomisesta ja muista rakennustoimista a kivya pöly voi sisältöä kemikaaleja, joiden on todertu aiheuttavan syöpää, syntymövikoja tai muita lisääntymiskykyyn vaikuttavia haittoja. Esimerkkejä haitallisista kemikaaleista:

- lyijypohjaisten maalien lyijy

- kiteinen piidioksidi tillistä ja sementistä sekä muista kivituotteista

- arseeni ja kromi kemiallisesti käsitellystä puusta.

Kyseisten attistumisten riskitarso vaihtelee rippuen siltä, kuinka usein työskentelet vastoaavassa ympäristössä. Kyseisten kernikaoalien välttämiseksi: työskentele hyvin luuletetussa tilassa ja käytä hyväksyityjö suojavarustela, kuten mikroskooppisten hiukkasten suodattamiseen tarkoitettuja hygentyssuojaimia.

- Vältä pitkäalkaista kontaktia hliomisesta, sahaamisesta, poraamisesta ja mulsta rakennustöistä aiheutuvaan pölyyn. Köytä suojovaaietusta ja pese aliistuneel alueei saippualia ja vedellä. Naitallisten kemikadlien imeytyminen voi olia voimakkaampaa, jos pölyä pääsee suuhun, silmiin tai jos sitä jää tholle.

Muut mahdolliset vaarat

Seuraavat vaarat ovat mahdollisia, kun käytät sahaa:

- Topaturmat, jotka aiheutuvot liikkuvien osien koskettomisesta.

Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

• Kuulon heikkeneminen.

- Onnettomuusvaara, jonka sahanterän suojoamattomat osat aiheuttavot.

- Tapaturmavaara, kun terää vaihdetaan.

- Sormien jääminen puristuksiin, kun suojuksia avataan.

- Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan pölyn hengittämisestö, erityisesti sahattaessa tammea, pyökkä ja MDF-levyä.

Seuraavat tekijät lisäävät hengitysongelmien riskiä:

- Koneeseen ei ole kiinnitetty puuta sahattaessa pölynimulaitetta.

- Puhdistamattomien poistosuodattimien aiheuttama riittämätön pölynpoisto.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DFWALTlaturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Tämä kone on tarkoitettu toimimaan eri jännitteillä—akun virransyöttö 2 x 54V ja AC-virransyöttö 230V. Tarkista aina, että akun jännite vastaa tyyppikilpeen merkittyä jännitettä. Varmista myös, että johdollisen virransyöttöyksikön ja laturin jännite vastaa verkkovirran jännitettä.

DEWALTkone, laturi ja johdollinen virransyöttöyksikkö on kaksoiseristetty standardin EN62841 ja EN60335 mukaisesti. Se ei täten vaadi maadoitusjohtoa.

Jos virtajohto on vaurioitunut, vie se DEWALTIn tai valtuutetun huoltoliikkeen vaihdettavaksi.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan i suvirta on enintään 30mA.

Jatkojohdon käyttäminen laturissa tai johdollisessa virransyöttöyksikössä

Jatkojohtoa ei saa käyttää, ellei sen käyttö ole ehdottomasti tarpeen. Käytä laturin tai johdollisen viransyöttöyksikön ottoteholle soveltuvaa jatkojohtoa (ks. Tekniset tiedot). Johdinten pienin koko on 1,5 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Johdollisen DCB500-virransyöttöyksikön käyttäminen

Johdollinen DEWALT-virransyöttöyksikkö on tarkoitettu syöttämään virtaa langattomiin DEWALT2x 54 V

FLEXVOLT™-työkaluihin. Aseta johdollinen virransyöttöyksikkö jiirisahan akun asennuspaikkaan (ks. kohta Johdollisen virransyöttöyksikön

asentaminen ja poistaminen ja Kuva D) ja liitä pistoke AC-pistorasiaan. Virransyöttöyksikkö toimii työkalun virtalähteenä. Jordollista DEWALT-

virransyöttöyksikköä tulee käyttää vain kotitalouksien 230V virtalähteellä.

Johdollinen virransyöttöyksikkö sopii käytettäväksi kaksoiseristettyjen 2x 54V AC -työkalujen kanssa. DCB500:n EU-mallissa ei ole maasulkua.

Johdollista DEWALT-virransyöttöyksikköä tulee käyttää vain virtalähteissä, joiden jännite vastaa DCB500:n tyypikilvessä ilmoitettua jännitettä. Sitä ei saa käyttää DC-virtalähteissä. Tarkista, että työkalun nimellisvirtaa vastaa korkeintaan virransyöttösovittimen nimellisvirtaa.

Lisäkäyttöohjeita

Johdollinen virransyöttöyksikkö voi kuurmentua käytön aikana. Tämä on normaalia eikä se ole merkki ongelmasta.

TÄRKEÄÄ: Virransyöttöyksikkö ei ole käyttäjän huollettavissa. Virransyöttöyksikön sisällä ei ole huollettavia osia.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi a ttaa sähköiskun.

HIOMIO: Palovamman vaara. Loukkaantumisriskin vähentömiseksi latao vain la avia DEWALT-akkuja. Muun lyypiset akut voivat haljeto ja aiheuttaa henkilövahingon ja vaurioita.

HIOMIO: Lapsia tulee valvoa ja varmistoa, että he eivät leiki laitteella. HOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheutoa aikosulkuja laturin sisidlä oleviin suojoamaitomiin latauskonjakteihin laturin oliessa kytkettymä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkoan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi alina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität pundistaa sitä.

- ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuln tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti loimimaan yhdessä.

- Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

- Älä jätä laturia sateeseen tai lumeen.

- Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.

- Varmista, että johto sljaltsee nilin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.

- Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen köyttö voi aiheuttaa tulipalon tai japa kuolettavan sähköiskun riskin.

- Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päälä ja pohjassa olevien aukkojen kautta.

- Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdota ne välittömösti.

- Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.

- Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.

- Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittörmästi.

- Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.

- ÄLÄ KOSKAANyritä yhdistöä kahta laturia yhteen.

- Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämö ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.

2. Aseta akku 21 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.

3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 31.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot lataus käynnissä ladattu täytten kuuma-/kylmävive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akuri kuuma-/kylmävliveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirty tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöliän.

Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi.

DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieralta esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilrmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen svyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat relät ruuvelhin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi AC-pistorasiasta ennen puhdistusta. Lärjörasra voidaan poistaa laturin ulkopuoleifta kankoalla tai pehmedällä, ei-metallisella harjolla. Älä käytä vettö tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvachjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtalsen vaurion.

• Lataa akkuyksiköt vain DEWALFlatureilla.

- ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.

- Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (34 °F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).

- Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää polettaessa. Litium-ioniakkuja polettaessa syntyy myrkyllisiä kaosuja ja aineita.

- Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunesietä pääsee silmään, huuhtele avointa silmää vedellö 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hokeuduttava läökärin holitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

- Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkärin.

VAROITUS: Polovamman vaara. Akkuneste voi syttyä altistuessaan kipinälle tai liekille.

VAROITUS: Älä koskoan yntä avata akkuyksikköä mistään systä. Jas akkuyksikön kauhta on murtunut tai vahingoittunut, älä laita sitä loturin. Älä niko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut milliän tavalla (esim, lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi oitheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palautiaa huoltoon kierrätysrä varien.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, että metalliesineet kevävät kosketuksiin akun napolinh. Laturia ei saa esimerkiksi asettoa liinojen päälle, taskuihin, tyäkalukoteloihin, tuotepakkauksiin, laotikkoihin, jne., joissa on itonaisia naulaja, ruuveja, avoimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se suulheuta kompastumisen tai putoamisen vaaraa. Jotkur työkalut, joissa on suuret akkuyksiköt, selsoval pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus vai johiaa tulipaloon, jos akkunavat ja viät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljetiaessa tulee varmistao, etra akkujen novat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä nihiin kosketuksiin ja aiheuitao oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljetraa ruumoan menevissä matkatavoroissa.

D'WAL-Takut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, nihin kuuluvat muun muassa YKn vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YKn vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALTakkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piriin. Yleiscsti ottaan luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALTei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin saännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viilmeisimmistä pakkausta, merkldä/merkintää sekä dokumentaatiota koskevista määräyksistä. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että tolminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

D'WALTFLEXVOLT " -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT ^17 -akkua käytetään sellaisenaan tai se on DrWALT 18 V-tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT ^16 -akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennisarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voldaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108 Wh (koskee yhtä paristoa).

Esirmerkki kayttöä ja kuljetusta koskevasta merkinnästä

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisirman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlampötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen alkana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Teknisissä tiedoissa

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DeWAL Fakut alnoastaan yhteensopivilla DeWAL-Hatureilla. Jos muita kuin yhteensopivia D'WALTakkuja ladataan DeWAL-Flaturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä havita akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akkutyyppi

DHS780 toimii kandella 54 voltin akuilla.

Näitä akkuja voidaan käyttää: DCB546, DCB547, DCB548. Katso lisätietoja kohdasta

Tekniset tiedot.

Pakkauksen sisältö

Pakkauksen sisältö:

1 DHS780 jiirisaha

1 sahanterä

Laukussa:

↑ Terän avain

1 Materiaalinpidike

1 Pölypussi

2 Jalustan jatkeen kahvat ja asennuslaitteet

1 Käyttöchje

Mahdolliset varusteet:

1 DCB500 Johdollinen DFWALT-virransyöttöyksikkö

2 54V akkua

1 Kaksipörttinen laturi

- Torkisto, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Pidä kädet poissa terän ulottuvilta.

Pidä kädet vähintään 100 mm päässä sahanterän molemmalta puolelta.

Älä katso suoraan valolähteeseen.

Kantokohta

Päivämääräkoodin paikka (Kuva D)

Päivämääräkoodi 30, joka sisältää myös valmistusvuoden, on painettu tuotteen koteloon.

Esimerkki:

2019XXXX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee sähkötyökaluun tai sen osiin miltään muutoksia. Muutoin voi a. Lautua omaisuus- tai henkilövahinkoja.

1 Alasuojus
2 Käyttökahva
3 Kantokahva
4 Liipaisukytkin
5 Liipaisimen vapautuspainike
6 Penkin asennusrelät
7 Jiirin lukituskahva
8 Jiirin vapautuspainike
9 Jiirin säpin ohitusvipu
10 Uuroslevy
11 Kulma-asteikon osoitin
12 Kulma-asteikko
13 Kulma-asteikon ruuvit
14 Jalustan jatke
15 Chjain
16 Viistoasteikko
17 Viistosahausasteikon osoitin
18 Lukitustappi
19 Liukukytkimen lukitusvipu

20 XPS™-virtakytkin
21 Akut
22 Kiskot
23 Kiskon lukitusnuppi
24 Kiskon säätöruuvi
25 Pölynpoistoportti
26 Kuusiokoloavain
27 Viisteen lukitusnuppi
28 Kiinnitysreikä
29 Viistepysäyttimen ohitusnuppi
30 Päivämääräkoodi (Kuva D)
31 Akun vapautuspainikkeet
32 Siipimutteri
33 Syvyyden säätöruuvi
34 Urapysäytin
35 Rajasuojan säätönuppi
36 Munalukon reikä
37 Rajaköysi

Käyttötarkoitus

D'EWALTDHS780 -kulmasaha on suunniteltu ammattimaiseen puun, puutuotteiden ja muovin leikkaamiseen. Laitteella voidaan sahata myös alumiinia oikeanlaista sahanterää käyttäessä. Se suorittaa poikkileikkaus-, viistotus- ja kulmasahaustoirminnot helposti, täsmällisesti ja turvallisesti.

Tämä yksikkö on tarkoitettu käytettäväksi nimellisteränhalkaisijaltaan 305 mm:n karbiditerän kanssa.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja. Tämä jilrisaha on ammattimainen sähkötyökalu. ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

V! OITUS! Älä käytä konetto muuhun kuin suunnitelruan tarkoitukseen.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys lai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise tvämalusta virta ja poista akut tai virransyöttöyksikkö ennen säätämistä, puhdistusta, korjausta tai liitososien tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

VAROITUS: Köytä ainoostaan DEWAL Fakkuja, johdoilisia virransyöttöyksiköitä i reiia.

Pakkauksen purkaminen (Kuvat A, G)

1. Avaa laatikko ja nosta saha pois kätevästä kuljetuskahvasta 3 Kuvan G mukaisesti.
2. Laita saha tasaiselle ja vakaalle alustalle.
3. Vapauta kiskon lukitusruppi 23, ja paina sahan pää taakse sen lukitsemiseksi taka-asentoon.
4. Paina käyttökahvaa 2 kevyesti alaspäin ja vedä ulos lukitustappi 18.
5. Vapauta kevyesti alaspäin suuntautuva paine ja pidä käyttökahvasta antaen sen nousta kokonaan ylös.

Penkkiin asentaminen (Kuva A, GG)

Relät 6 kaikissa neljässä jalassa on tarkoitettu helpottamaan penkin asennusta. Kaksi erikokoista reikää on tarkoitettu erikokoisille ruuveille tai pulteille. Käytä jompaakumpaa reikää; ei ole tarpeen käyttää molempia.

Asenna saha aina tukevasti vakaalle alustalle liikkumisen estämiseksi. Kannettavuuden parantamiseksi työkalu voidaan asentaa 12,7 mm paksuan tai paksumpaan vaneriin, joka voidaan kiinnittää työtukeen tai siirtää toisille työpaikoille ja kiinnittää uudelleen.

HUOMAA: Jos saha asennetaan vaneriin, varmistä, etteivät kiinnitysruuvit tai-pultit tule ulos puukappaleen pohjasta. Vanerin on oltava tasaisesti työtasoon nähden. Kun saha klinnitetään työfasoon, kiinnitä vain kiinnitysnavat, joissa sijälitsevat kiinnitysruuvit. Muiden kohtien kiinnitys häirltsee sahan tolmintaa.

HIOMIO: Klinni juuttumisen ja epätarkkojen tuloksien välttämiseksi on varmistettava, aseta osennustaso ole vääntynyt tai muutoin epätasainen. Jos saha heiluu alustalla, aseta ohut materiaalikoppale sahan jolan alapuolelle, kunnes saha on kiinnittynyt hyvin osennustasoon.

Jalustan jatkeiden asentaminen (Kuva II)

VAROITUS: Pöydän jatkeet tulee asentaa sahan jalustan molemmille puolille sahan sahan käyttämistä.
VAROITUS: Pöydän jatkeet tulee säätää asennusaukkojen avulla niin, että ne evatasaisesti sahan jalustaan nähden.

1. Paikanna kädensijojen yläpuolella olevat reiät jalustan puolella.
2. Kiinnitä ruuvi 65 kuusiokoloavaimen avulla aluslevyn 66 ja jalustan jatkeen 14 läpi jalustassa oleviin reikin.
3. Varmista jatkeen hyvä kiinnittyminen vetämällä jatketta ja varmistamalla, ettei se liiku.
4. Toista vaiheet 1 ja 3 toisella puolella.
   HUOMAA: Varmista, että jatkeet ovat tasaisesti työpintaan ja työstökappale on tasaisesti. Suoran työstökappaleen ja jalustan jatkeen väliin ei saa jäädä rakoa.

Akkujen asentaminen työkaluun ja niiden poistaminen työkalusta (Kuva C1)

HUOMAA: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akut on ladattu täyteen. Åsenna akut 21 työkaluun kondistamalla akut moottorikotelon sivussa oleviin kiskoihin ja liu'uttamalla ne sisään, kunnes ne ovat hyvin paikoillaan työkalussa. Varmista, ettelvät ne irtoa. Åsenna pölysuoja 40 akkujen välissä sijaitsevaan johdollisen virransyöttöyksikön liitäntään 38.

HUOMAUTUS: Pidä pölysuoja paikoillaan aina kun johdollista virransyöttöyksikköä ei käytetä.

Voit poistaa akut työkalusta painamalla akun vapautuspainiketta 31 ja vetämällä akut ulos. Laita ne laturiin noudattamalla käyttöohjeen laturiosion ohjeita.

Tasomittarilla varustetut akut (Kuva C2)

Joissakin DEWALFakuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Johdollisen virransyöttöyksikön asentaminen työkaluun ja sen poistaminen työkalusta (Kuvat D–F)

Ennen kuin asennat johdollisen virransyöttöyksikön työkaluun, irrota pölysuojan 40 pää työkalun johdollisen virransyöttöyksikön liitännästä 38. Vedä pölysuuja irti työkalun johdollisen virransyöttöyksikön liitännästä niin, ettei se häiritse johdollisen virransyöttöyksikön paikoilleen asettamista. Tarkista johdottoman virransyöttöyksikön liitäntä jaämien varalta. Liitännässä olevat jaämät volvat estää johdollisen viransyöttöyksikön liitämisen paikoilleen. Jos jaämjä havaitaan, puhdista liitäntä matalapaineisella ilmalla. Katso kohta Johdollisen

virransyöttöyksikön liitännän puhdistaminen.

HUOMAUTUS: Johdollinen viransyöttöyksikkö on torkoitettu liitettäväksi vain AC-virtalähteisiin, kun sitä käytelään tämän työkolun kanssa. Jos laitetta käytelään DC-virtalähteessä, työkalu voi vaurioitua.

Johdollisen virransyöttöyksikön asentaminen työkaluun:

1. Kun johdollinen virransyöttöyksikkö on irrotettu virtalähteestä, kohdista sen AC-liitin työkalun johdollisen virransyöttöyksikön liitäntään 38 ja napsauta se paikoilleen.
2. Varmista, että se asettuu kokonaan työkaluun ja ettei se voi irrota.
3. Kiinnitä pölysuoja 40 pölysuojan pidikkeeseen (41, Kuva E) johdollisessa viransyöttöyksikössä.
4. Kiinnitä johtoliitin 42 tarvittaessa työkalun johdon pidikkeeseen (43, Kuva F). Paina johtoliitin hyvin pidikkeescen.
5. Kun työkalun virta on katkaistu, liitä johdollinen virransyöttöyksikkö asuinrakennuksen standardiin 230 V pistoraslaan. Älä yritä käyttää johdollista virransyöttöyksikköä muussa jännitteessä.
6. Käytä työkalua vastaavien ohjeiden mukaisesti ja varmista, että johdon päälle ei voida astua, silhen ei voida kaatua ja ettei se voi muutoin yaurioitua tai kulua.
7. Irrota johdollinen virransyöttöyksikkö työkalusta irrottamalla ensin johdollinen virransyöttöyksikkö virtalähkeesää, painamalla sitten vapautuspainiketta 39 ja vetämällä johdollinen virransyöttöyksikkö työkalusta irti. Paina pölysuojan 40 pää tiukasti klinni työkalun johdollisen virransyöttöyksikön liitäntään 38.

Uuden sahanterän vaihtaminen tai asentaminen

Terän poistaminen (Kuvat A, H–K)

VAROITUS: Henkilövahinkovaoran vähentämiseksi sahanterää käsitellessä tulee Löseö suojakösineitä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise tijä slusta virta ja poista akut tai virransyöttöyksikkö ennen säätämistä, puhdistusta, korjausta tai liitososien tai varustelden irrottamista tai

asentamista. Vormista, etid liipaisinkytkin on OTT-asennossa. Tahaton käynnistyminen aiheuttaa vahingon.

• Älä koskaan paina karan lukituspainiketta, kun terössä on virta tai kun terä on liikkeessä.
• Älä leikkao kevytmetallia jo rautametallia (sisältää routaa tai terästä) tai muorattuja rakenieta tai kultusementtituotteita tällä kulmasahalla.

1. Irrota saha virransyöttöyksiköstä tai poista akut.
2. Nosta varsi yläasentoon ja nosta alasuojus 1 niin ylös kuin mandollista.

3. Paina karan lukituspainiketta 49 ja kierrä samalla varoen sahanterää käsin, kunnes lukko kytkeytyy päälle.

4. Pidä painike alhaalla ja löysää terän ruuvia toisella kädellä pakkaukseen kuuluvaa avainta 26 käyttämällä. (Käännä myötäpäivään, väsemmat kierteet).

5. Poista terän ruuvi 44, ulkoinen pidikkeen aluslaatta 45, sovitin 46 ja terä 47. Sisempi pidikkeen aluslaatta 48 voi olla vasemmalla karassa.

HUOMAA: Kun terissä on 15,88 mm:n teräreikä, terän sovitinta 25,4 mm ei käytetä.

1. Irota saha virransyöttöyksiköstä tai poista akut.
2. Nosta varsi yläasentoon ja nosta alasuojus 1 niin ylös kuin mahdollista.
3. Löysää suojan kannattimen ruuvia 62 sitä kuitenkaan poistamatta, kunnes suojuksen kannatin 63 voidaan nostaa riittävän etäälle terän ruuviin 44 pääsemiseksi. Alasuoja jää yläasentoon suojan kannattimen ruuvin sijainnin vuoksi.
4. Paina karan lukituspainiketta 49 ja kierrä samalla varoen sahanterää käsin, kunnes lukko kytkeytyy päälle.
5. Pidä painike alhaalla ja löysää terän ruuvia 44 toisella kädellä pakkaukseen kuuluvaa avainta 26 käyttämällä. (Käännä myötapäivään, vasemmat kierteet).
6. Poista terän ruuvi 44, ulkoinen pidikkeen aluslaatta 45, sovitin 46 ja terä 47. Sisempi pidikkeen aluslaatta 48 voi olla vasemmalla karassa.

HUOMAA: Kun terissä on 15,88 mm:n teräreikä, terän sovitinta 25,4 mm ei käytetä.

Terän asentaminen (Kuvat A, H–K)

1. Irota saha virransyöttöyksiköstä tai poista akut.
2. Kun varsi on ylhäällä ja alasuojus on auki, aseta sovitin ja terä karaan, ja kiinnitä se sisäiseen terän picikkceseen siten, että terän alareunan hampaat osoittavat sahan takaosaan.
3. Asenna ulkoinen pidikkeen aluslaatta karaan.
4. Asenna terän ruuvi ja kiristä ruuvi hyvin kytkemällä karan lukko ja käyttämällä pakkauksen avainta (käännä vastapäivään, vasemmat kierteet).
5. VAIN DSH780-XE, Fig. I: Palauta suojan kannatin 63 alkuperäiseen asentoon ja kiristä suojan kannattimen ruuvi 62 hyvin kannattimen pitämiseksi paikoillaan.

VAROITUS: Suojan kannatin tulee palauttaa alkuperäiseen asentoon ja suojan kannattimen ruuvi tulee kirlstää ennen kuin saha käynnistetään. Tämän laiminlyönti voi mahdollistaa suojuksen joutumisen kosketuksiin pyörivän sahanterän kanssa, mikä johtaa jiirisahan vahingoittumiseen ja vakavaan henkilövahinkoon.

VAROITUS! Huolehdi, että sahan terä laitetaan paikalleen vain Kuvatulla ravalla. Käytä v. eahanteriä, jotka on määrietty kohdossa Tekniset tiedot; luokkantra: Suosittelemme DT4260:n käyttöä.

Sahan kuljetus (Kuva A)

VAVOITUS: Vakavan henkilövahinkovaaran välttämiseksi tulee, AINA lukita kiskon kalasnuppi, jilisahan kahva, viistolukon kahva, lukitustappi ja rajasuojan säätonupit ennen sahan kuljettomista. Älä koskaan kuljeta tai nosta lailetia sen suojista kiinni pitäen.

Jiirisahan kuliettamisen helpottamiseksi sahan varressa on kuljetuskahva 3.

• Kuljeta sahaa laskemalla pää alas ja painamalla lukitustappia 18.
• Lukitse kiskon lukitusnuppi sahan pään ollessa etuasennossa, lukitse jilirivarsi täysin vasempaan jilirkulmaan, liu'uta rajasuoja 15 kokonaan sisään ja lukitse viisteen lukitusnuppi 27 sahan pään ollessa pystyasennossa, jotta työkalu olisi mahdollisimman kompakti.
  • Käytä aina kuljetuskahvaa 3 tai käden paikkoja 14.

Ominaisuudet ja ohjaimet

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise tyssalusta virta ja polsta akut tai virransyöttöyksikkö ennen säätämistä, puhdistusta, korjausta tai liitososien tai varusteiden irrottamista tai

asentamista. Varmista, että liipoisinkytkin on OFF-asennossa. Tohaton käynnistyminen aiheuttaa vahingon.

Jiirin hallinta (Kuva L)

Jiirin lukituskahva 7 ja vapautuspainike 8 mahdollistavat sahan asettamisen 60° oikeaan ja 50° vasempaan kulmaan. Aoiita jiirisahaus nostamalla jiirin lukituskahva, painamalla jiirin vapautuspainiketta ja asettamalla haluarnasi jiirikulma kulma-asteikolla 12. Paina jiirin lukituskahva alas jiirikulman lukitsemiseksi.

Viisteen lukitusnuppi (Kuva A)

Viisteen lukitusnupin avulla voit kallistaa sahan 49° vasempaan tai oikeaan kulmaan. Säädä viistekulma kääntämällä nuppia 27 vastapäivään. Sahan pää siirtyy helposti vasempaan tai oikeaan viistekulmaan, kun 0° viisteen ohitusnuppia on vedetty. Kristä se kiertämällä viisteen lukitusnuppia myötäpäivään.

0° Viisteen ohitus (Kuva A)

Viisteen pysäyttimen onitusvipu 29 mahdollistaa sahan kallistamisen oikealle 0° merkin yli. Kun vipu on kytketty, saha pysähtyy automaattisesti arvoon 0°, kun se viedään ylös vasemmalta. Voit slirtää sen välialkaisesti 0° asteen yli oikealle vetämällä viisteen lukitusnupista 27. Kun nuppi vapautetaan, onitusvipu kytketty uudelleen päälle. Viisteen lukitusnuppi voidaan lukita, mutta alnoastaan nuppia 180° heluttamalla. Kun viiste on 0°, onitusvipu lukittuu paikolleen. Voit käytää onitusvipua kallistamalla sahaa hiukan vasemmalle.

45° Viisteen pysäyttimen ohitus (Kuva M)

Sahassa on kaksi viisteen pysäyttimen ohitusvipua, yksi kummallakin puolella. Kallista sahaa vasemmalle tai oikealle, ohi 45°, painamalla 45° viisteen ohitusvipua 53° laaksepäin. Kun vipu on takana, saha voidaan kallistaa pysäyttimien yli. Kun 45° pysäyttimet tarvitaan, vedä 45° viisteen ohitusvipu eteen.

Päällyslistojen viistepidikkeet (Kuva M)

HUOMAA: Päällyslistojen viisteleikkauksia voidaan suorittaa käyttämällä kovia pysäyttimiä nopeaa ja tarkkaa asetusta varten 30° ja 33,9° kulmassa.

Kun sahaat tasaisella alustalla olevaa päällyslistaa, sahassa on nopeasti ja helposti asetettava päällyslistojen pysaytin, vasemmalla tai oikealla (ks. Tasaisten päällyslistojen sahaus ja

Yhdistelmätoimintojen käyttö).

Päällyslistojen 30° viistepidikettä 55 voidaan kiertää, jotta se koskettaisi päällyslistojen säätöruuvia 52.

Päällyslistan 30° viistepidikkeen kääntämiseksi 33,9° kulmaan on poistettava kiinnitysruuvi 57,22,5° viistepidike 54 ja 30° päällyslistan viistepidike 55. Käännä päällyslistan 30° viistepidiketta 55 niin, että 33,9° teksti osoittaa ylöspäin. Kiinnitä kiinnitysruuvi 57 uudelleen 22,5° viistepidikkeen ja päällyslistojen 33,9° viistepidikkeen kiinnittämiseksi. Tämä ei valkuta tarkkuusasetukseen.

22,5° viistepidikkeet (Kuva M)

Sahassa on nopeasti ja tarkasti asetettava 22,5° viiste vasemmalle tai oikealle. 22,5° viistepidikettä 54 voidaan kiertää, jotta se koskettaisi päällyslistojen säätöruuvia 52

Kiskon lukitusnuppi (Kuva A)

Kiskon lukitusnuppi 23 mandollistaa sahan pään lukitsemisen tiukasti, jotta se ei liukuisi kiskoilla 22. Tämä on tarpeen tietynlaisia sahauksia suorittaessa tai sahaa kuljettaessa.

Urapysäytin (Kuva A)

Urapysäytin 34 mahdollistaa terän sahaussyvyvdden rajolittamisen. Pysäytin on hyödyllinen esimerkiksi uurteutuksessa ja pitkissä pystysuorissa sahauksissa. Kierra urapysäytintä eteenpäin ja säädä svyyvdden säätöruuvia 33 haluamasi sahaussyvyvdden asertamiseksi. Varmista säätö kirstämällä silipimutterla 32. Kun urapysäytin kierretään sahan takaosaan, uran pysäytystoiminto ohiletaan. Jos svyyvdden säätöruuvii on liian kireällä käsin löysäämistä varten, tuotteen mukana toimitettua avalinta 26 voidaan käyttää ruuvin löysäämiseen.

Lukitustappi (Kuva A)

VANOITUS: Lukitustappia lulee käyttää vain sahaa kuljettaessa tai vorasloidessa. ÄLÄ KOSMAAN käytä lukitustappia sahaustoimenpilleissa.

Lukitse sahan pää ala-asentoon painamalla sahan päätä alaspäin, painamalla lukitustappia 18 sisään ja vapauttamalla sahan pään. Tällöin sahan pää pysyy turvallisesti alhaalla sahan liikuttamiseksi asemasta toiscen. Vapauta se painamalla sahan päätä alas ja vetämällä tappi ulos.

Säätö

Jiirisaha on säädetään kokonaan ja tarkasti tehtaalla valmistusprosessin aikana. Jos lisäsäädöt ovat tarpeen kuljetuksen tai käsittelyn tai muun syyn vuoksi, säädä saha noudattamalla alla olevia ohjeita. Kun säädöt on suoritettu, ne jäävät tarkoiksi.

Kulma-asteikon säätäminen (Kuvat L, P)

1. Vapauta jiirin lukituskahva 7 ja käännä jiirin vartta, kunnes jiirin vapautuspainike 8 lukitsee sen 0° jiiriasentoon. Älä lukitse jiirin lukituskahvaa.
2. Aseta nelikulmio sahan rajasuojaa ja terää vasten Kuvan P mukaisesti. (Älä kosketa nelikulmiolla terän hampaiden päitä. Muutoin mittaustulos on epätarkka.)
3. Jos sahanterä ei ole tarkalleen kohtisuorassa rajasuojaan, lõysää neljää ruuvia 13, jotka pitävät kulma-asteikon 12 paikoillaan ja siirrä jiriin lukituskahwaa ja asteikkoa vasemmalle tai oikealle, kunnes terä on kohtisuorassa rajasuojaan kulmaviivaimen mittauksen mukaan.
4. Kiristä neljä ruuvia uudelleen. Älä välitä jiirin osoittimen 11 luvusta tässä vaiheessa.

Jiirin osoittimen säätäminen (Kuva L)

1. Vapauta jiirin lukituskahva 7 siirtääksesi jiirin varren nolla-asentoon.
2. Kun jirin lukituskahva on vapautettu, anna jirin lukon aseltua paikoilleen, kun kierrat jirin varren nolla-asentoon.
3. Tarkkaile jiirin osoitinta 11 ja kulma-asteikkoa 12 (Kuva L). Jos osoitin ei osoita tarkalleen nolla-arvoa, löysää jiirin osoittimen ruuvia 50, joka pitää osoittimen paikoillaan, aseta osoitin uudelleen paikoilleen ja kirstä ruuvi.

Viisteviivain pöydän säätämiseen (Kuvat A, M, O)

1. Kohdista terän viivain pöytään, lukitse varsi ala-asentoon lukitustapilla 18.
2. Aseta viivain terää vasten ja varmista, ettei viivain ole hampaan päällä (Kuva O).
3. Löysää viisteen lukitusnuppia 27 ja varmista, että varsi on tiukasti 0° viisteen pysäytintä vasten.
4. Kierra 0° viisteen sätöruuvia (58 Kuva M) 6 mmin terän kuusiokoloavaimella 26 tarpeen mukaan niin, että terä on 0° viistekulmassa pöytaän nähden.

Viisteen osoittimen säätäminen (Kuva M)

Jos viisteen osoittimet 17. eivät ole nolla-asennossa, löysää ruuveja 51, jotka pitävät viisteen osoittimen paikollaan ja slirrä niltä tarpeen mukaan. Varmista, että 0° viiste on oikein ja että viisteen osoittimet on asetettu ennen muiden viistekulmien ruuvien säätämistä.

Viisteen pysäyttimen säätäminen 45° oikealle ja vasemmalle (Kuvat A, M)

Vilsteen oikean 45° pysäyttimen säätäminen:

1. Löysää viisteen lukitusnuppia 27 ja vedä viisteen pysäyttimen ohitusnuppia 29 0° viisteen pysäyttimen ohittamiseksi.
2. Jos viisteen osoitin 17 ei osoita tarkalleen 45° sahan ollessa täysin oikcalla ja 45° vilsteen säätöruuvi 56 koskettaa 45° vilsteen ohitusvipua, käännä vasenta 45° vilsteen säätöruuvia 56 6 mm terän kuusiokoloavaimella 26 (sisältyy johinkin laitteisiin), kunnes viisteen osoitin osoitaa 45°. Varmista, että 45° vilsteen ohitusvipu 53 koskettaa 45° vilsteen säätöruuvia 56.

Vilsteen vasemman 45° pysäyttimen säätäminen:

1. Löysää viisteen lukitusnupplä 27 ja kallista päätä vasemmalle.
2. Jos viisteen osoitin 17 ei ole tarkalleen 45° kohdalla, käännä oikeaa 45° viisteen säätöruuvia 56, kunnes viisteen osoitin on 45° kohdalla.

Viisteen pysäyttimen säätäminen 22,5° (tai 30°) (Kuvat A, M)

HUOMAA: Säädä viistekulmia vasta sitten, kun 0° viistekulma ja viisteen osoitin on säädetty. Aseta vasen 22,5° viistekulma kääntämällä vasenta 22,5° viisteen pidikettä 54. Löysää viisteen lukitusnuppia 27. ja kallista pää kokonaan vasemmalle. Jos viissteen osoitin 17 ei öle tarkalleen 22,5° kohdalla, käännä kruunun säätöruuvla 52, joka koskettaa pidikkeeseen, 10 mm:n avairmella (ei kuulu pakkaukseen), kunnes viisteen osoitin on 22,5° kohdalla.

Aseta oikea 22,5° viistekulma kääntärnällä oikeaa 22,5° viisteen pidikettä 54. Löysää viisteen lukitusnuppia 27] ja velda viistedeen pysäyttimen ohitusnuppia 29. 0° vilsteen pysäyttimen ohittamiseksi. Kun saha on kokonaan oikealla eikä viistedeen osoitin ole tarkalleen 22,5° kohdalla, käännä kruunun säätöruuvia 52. joka on kosketuksissa pidikkoceseon, 10 mmun terän avaimella, kunnes viisteen osoitin on tarkalleen 22,5° kohdalla.

Rajasuojan säätäminen (Kuvat A)

Rajasuojan yläosaa voidaan säätää välyksen mahdollistamiseksi, jolloin saha voidaan säätää kokonaan 49 ^a vasemmalle ja oikealle.

1. Säädä rajasuojia 15 löysäämällä rajasuojan säätonuppia 35 ja liu'uttamalla rajasuojaa ylöspäin.
2. Suorita kulva ajo sahan ollessa pois toiminnasta ja tarkista välys.
3. Säädä rajasuoja mahdollisimman lähelle terää maksimaalista työkappaleen tukea varten vaikuttamatta kuitenkaan varren ylä- ja alaliikkeeseen.
4. Kiristä rajasuojan säätönuppi hyvin.
5. Kun viistetoimenpiteet on suoritettu, aseta rajasuoja uuteen paikkaan.

Tictylissä sahaustoimenpliclissä rajasuojat tuloc viedä lähemmäs terää. Löysää tällöin rajasuojan säätönuppeja 35 ja liu'uta rajasuojat lähemmäs terää normaalin rajan yli. Kiristä sitten rajasuojan säätönupit. Suorita ensin kuiva sahaus varmistaaksesi, ettei terä kosketa rajasuojia.

Liukuva rajasuoja voidaan poistaa tietyissä leikkauksissa. Löysää tällöin rajasuojan säätönuppeja 35 ja liu'uta rajasuoja kokonaan irti alasuojasta. Rajaköysi 37 estää rajasuojan poistamisen kokonaan sahasta tai sen hukkaamisen. Asenna liukuva suoja takaisin paikoilleen sahauksen jälkeen.

HUOMAA: Rajasuolien uriin ei saa mennä sahanpurua. Käytä harjaa tai paineilmaa alhaisella paineella puhdistaaksesi ohjaimen urat.

Suojan toiminta ja näkyvyys (Kuva A)

Sahan alasuojus 1 poistuu automaattisesti terän päältä, kun varsi viedään alas, ja se peittää terän, kun varsi nostetaan.

Suojus voidaan nostaa käsin, kun sahanteriä asennetaan tai poistetaan tai sahaa halutaan tutkia. ÄLÄ KOSKAAN NOSTA ALASUOJAA KÄSIN, ELLEI TERÄ OLE PYSÄHTYNYT.

Kiskon ohjaimen säätäminen (Kuva A)

Tarkista kiskot 22 säännöllisesti välyksen varalta. Varmista, että kiskon lukitusnuppi 23 on löysätty.

Oikca kisko voidaan säätää kiskon säätöruuvilla 24. Välyksen pienentämiseksi voit käyttää 4 mm:n kuusiokoloavainta (ei kuulu pakkaukseen) ja kiertää asetusruuvia asteittain myötäpäivään liu'uttamalla sarnalla sahan päätä taakse- ja eteenpäin.

Jiirin lukon säätäminen (Kuvat A, Q)

Jiirin lukitustankoa 60 tulee säätää, jos sahan pöytää voidaan liikuttaa, kun jiirin lukituskahva on lukittu (alas) ja se on pois urasta.

1. Aseta jiirin lukituskahva 7 vapaaseen (ylös) asentoon.
2. Löysää 13 mm avopäistä avainta käyttämällä jiirin lukitustangon lukitusmutteria 59.
3. Kiristä viisteen lukitusvartta lovetulla ruuvimeissellä kiertämällä sitä myötäpäivään Kuvan Q mukaisesti. Käännä lukitusvartta, kunnes se on kireällä. Kierrä sitä sen jälkeen vastapäivään yhden kierroksen verran.
4. Lukirse jirin lukko uudelleen kulma-asteikon kolottomaan arvoon – esim. 34° – ja varmista, ettel pöytä pyöri.
5. Kiristä lukitusmutteri.

Ennen käyttöä

• Asenna alustan jatkeet sahan jalustan molemmille puolille. Katso osio Alustan jatkeiden asentaminen.
• Tarkista hihnan suoja vaurioiden varalta ja alasuojan virheetön toiminta.
• Muista käyttää uurroslevyä. Älä käytä konetta, jos uurros on leveämpi kuin 12 mm.
• Asenna sopiva sahanterä. Älä käytä erittäin kuluneita teriä. Työkalun enimmäispyörimisnopeus ei saa ylittää sahanterän enimmäispyörimisnopeutta.
• Varmista, että kaikki lukitusnupit ja kiinnityskahvat on kiristetty.
• Käytä henkilösuojaimia ja liitä saha ulkoiseen pölynpoistolaitteeseen.
• Vaikka saha leikkaa puuta ja monia raudattomia materiaaleja, nämä käyttöohjeet viittaavat vain puun leikkaamiseen. Samat ohjeet soveltuvat muihin materiaaleihin. Älä leikkaa rautamateriaaleja (rauta ja teräs), kuitusementtiä tai kivimateriaaleja tällä sahalla!
• Älä yritä leikata liian pieniä kappaleita.
  • Kiinnitä työkappale.
  • Anna terän leikata vapaasti. Älä pakota.
• Anna moottorin saavuttaa täysi nopecus ennen leikkaamista.

KÄYTTÄMINEN

Käyttöohjeet

ITUS: Noudata aina turvaohjeita ja määräyksiä.

ITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise lusta virta ja poista akut tai virransyöttöyksikkö ennen säätämistä, stusta, korjausta tai liitososien tai varusteiden irrottamista tai

asentamista. Varmista, että liipaisinkytkin on OTT-asennossa. Tahaton köynnistyminen aiheuttaa vahingon.

Valitse sopivin terä kohdasta Sahanterät luvussa Valinnaiset lisävarusteet.

Varmista, että kone on sijoitettu ergonomisesti pöydän korkeus ja vakaus huomioiden. Koneen paikka tulee valita niin, että käyttäjälla on hyvä yleisnäkymä ja tarpecksi vapaata tilaa koneen ympärillä, mikä mahdollistaa työkappaleen käsitticlyn rajoituksetta.

Jotta vähennetään tärinän vaikutukset, varmista, että ympäristölämpötila ei ole liian kylmä, kone ja lisävarusteet on hyvin huollettu ja työkappaleen koko on sopiva tälle koneelle.

Oikeat kehon ja käden asennot (Kuvat R, S)

ITUS: Vähentöäksesi vakovien henkilövaurioiden riskiä, köytä AINA kösien ppista asentoa Kuvan R osoittomalla tavalla.

ITUS: Vähentöäksesi vakavien henkilövaurioiden riskiä, tartu työkaluun AINA sti varautuen äkillisiin reaktioihin.

• Älä koskaan aseta käsiäsi lähelle leikkausaluetta. Pidä kädet vähintään 100 mm:n päässä terästä.
• Pidä tyokappaletta tiukasti poydällä ja ohjaimessa katkaistessasi. Pidä katesi paikallaan, kunnes kytkin on vapautettu ja terä pysähtynyt kokonaan.
• SUORITA AINA KUVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. ÄLÄ ASETA KÄSIÄ RISTIIN KUVAN S MUKAISESTI.
• Picä molemmat jalat vakaasti lattialla ja säilytä oikea tasapaino. Kun siirrät jilrisahaa vasemmalle ja oikealle, seuraa sitä ja seiso hiukan sahanterän vieressä.
• Katso suojuksen rakojen läpi, kun seuraat piirrettyä linjaa

Kytkeminen päälle ja pois päältä (Kuva A)

Kytke saha päälle painamalla lukitusvipua 5 vasemmalle, paina sitten liipaisukytkintä 4. Saha tolmii kytkintä palnettaessa. Anna terän saavuttaa täysi nopeus ennen sahaamista. Sammuta saha vapauttamalla kytkin. Anna terän pysähtyä ennen sahan pään nostamista. Kyktinta ei voida lukita päälle. Liipaisukytkimessä on reikä 36 sahan lukitsemiseksi pois päältä riippulukolla.

XPS™ LED-työvalojärjestelmän (Kuva A) käyttö

HUOMAA Jiirisaha tulee kytkeä virtalähteeseen.

XPS™ LED-työvalojärjestelmä voidaan kytkeä päälle kytkimellä 20. Valo ssmuuu automaattisesti 20 sekunnin kuluttua, jos sahaa ei käytetä. Valo kytkeytyy päälle automaattisesti aina kun työkalun liipaisukykimestä 4 vedetään.

Puukappaleen vllvamerkintää pitkin sahaaminen:

1. Kytke XPS™-järjestelmä päälle ja vedä käyttökahva 2 alas, jotta sahanterä silirtyy puukappaleen lähelle. Terän varjo tulee näkyviin puukappaleeseen.
2. Kohdista piirretty linja terän varjon reunaan. Jiiriä tai viistekulmia voi olla tarpeen säätää, jotta terä kohdistuisi tarkalleen piirrettyyn linjaan.

Läpileikkaukset (Kuvat A, T, U)

Jos liukumistoimintoa ei käytetä, varmista, että sahanterä painetaan mahdollisimman taakse ja että kiskon lukitusnuppi 23 kiristetään. Tämä estää sahan liukumisen kiskoja pitkin työstökappalcen ollessa kytketty paikolleen.

Useiden kappaleiden sahaaminen ci ole suositeltavaa, mutta se voidaan tendä turvallisesti varmistamalla, että kaikki kappaleet pysyvät tiukasti pöytää ja rajasuojaa vasten.

Suora ristileikkaus pystysuunnassa (Kuva A)

1. Aseta ja lukitse kulmavarsi nolla-asentoon ja pidä puukappaletta tiukasti pöytää ja rajasuojaa 15 vasten.
2. Kun kiskon lukitusnuppi 23 on kiristetty, käännä sahaa painamalla liipaisukytkintä 4.
3. Kun saha saavuttaa täyden nopecuden, laske varsi tasaisesti ja hitaasti puun sahaamiseksi. Anna terän pysähtyä kokonaan ennen varren nostamista.

LiuKuva poikkileikkaus (Kuvat A, T)

Kun leikattava kappaleen koko on yli 51 x 150 mm (51 x 105 mm 45° viistekulmassa), käytä ulos-alas-taakse-liikettä kiskon lukitusnuppi 23 löysällä.

1. Vedä saha ulos itseäsi pääin.
2. Laske sahan pää alas työstökappaletta kohti.
3. Paina sahaa hitaasti taaksepäin leikkauksen suorittamiseksi.
   Älä anna sahan päästä kosketuksiin työkappaleen yläosaan, kun vedät sitä ulospäin. Saha voi siirtyä itseesi päin ja aiheuttaa näin henkilövahinkoja tai vaurioittaa työstökappaletta.

Viisteen poikkileikkaus (Kuva U)

Jiirikulma on usein 45° kulmien toteuttamiseksi, mutta se voidaan asettaa nollasta 50° vasemmalle tai 60° oikealle. Toimi samalla tavoin kun suorassa pystysuuntaisessa poikkileikkauksessa.

Kun jiirisahaat leveydeltään yli 51 x 105 mm kokoisia työkappaleita, joiden pituus on tätä lyhyempi, aseta aina pitermpi sivu rajasuojaa vasten.

Viistoleikkaus (Kuvat A)

Viistekulmat voidaan asettaa arvosta 49° oikealta 49° vasemmalle ja ne voidaan sahata jiriivarren ollessa välillä 50° vasemmalle tai 60° oikealle. Katso osiosta Ominaisuudet ja ohjaimet lisätietoa viistejärjestelmästa.

1. Löysää viistelukkoa 27, ja siirä sahaa vasemmalle tai oikcalle. Rajasuojaa 15 tulcc siirtää välyksen mahdollistamiseksi. Kristä rajasuojan säätönuppi 35 suolien sijoittamisen jälkeen.

2. Kiristä viistelukko hyvin.

Joissakin äärimmäisissä kulmissa oikea tai vasen rajasuoja voidaan poistaa. Katso osiosta Rajasuojan säätäminen luvussa Säädöt tärkeitä lisätietoja rajasuojien säätämiseksi tietyjä vilstelekkausia varten.

Voita poistaa vasemman tai oikean rajasuojan klertämällä rajasuojan säätönuppiä 12 useita kertoja auki ja liu'uttamalla rajasuojan ulos. Rajaköysi 37 estää rajasuojan poistamisen kokonaan sahasta tai sen hukkaamisen. Kun viistetoimenpiteet on suoritettu, aseta rajasuojat takaisin paikoilleen.

Sahauksen laatu

Leikkauksien tasaisuus riippuu monesta eri tekijästä, kuten sahattavasta materiaalista, terätyypistä, terän terävyydestä ja sahausnopeudesta.

Kun haluat suorittaa mahdollisimman tasaisia sahauksia päällylistoihin ja muihin tarkkuustöihin, terävä (60 hampaan karbidi) terä ja hitaampi ja tasainen sahausnopcus tuottavat odotetut tulokset.

VAROITUS: Varmista, ettel materiaali siliry tai valu leikkauksen alkana, klinnitä se hyvin pelleen. Anna terän aina pysähiyä kokonaan ennen varren sasiamista. Jos pienid puukuituja tulee edelleen ulos työstökappaleen takaososta, aseta puun leikkauskohtaan teippipala. Sahaa teljin läpi ja poista teippi varoen sahauksen jälkeen.

Lävistämätön leikkaus (uurteitus ja uurtaminen) (Kuva A)

Sahassa on urapysäytin 34, svyyden säätöruuvi 33 ja slipimutteri 32 urituksen toteuttamiseen. Osioiden Polikkisahaus, viistoleikkaukset ja Yhdistelmäsahaus ohjeet on tarkoitettu materiaalin koko paksuuden leikkaamiseen. Saha voi suorittaa myös lävistämättömiä leikkauksia urien tai uurroksien muodostamiseksi materiaailin.

Uurteitus (Kuvat A)

Katso lisätietoa leikkaussyvyyden asettamisesta osiosta Urapysäytin. Tarkista haluamasi leikkaussyvyys koekappaleen avulla.

1. Prää puukappaletta tiukasti pöydalla ja rajasuojaa 15 vasten. Kohdista leikkausalue terän alla. Aseta sahan varsi etuasentoon terän ollessa alhaalla. Kytke saha päälle painamalla lukituspainlike 5 vasemmalle ja painamalla sen jälkeen liipaisinkyirkintä 4 kuten kuvassa Ä. Paina sahavartta tasaisesti taaksepäin uran leikkaamiseksi työstökappaleeseen.

2. Vapauta liipaisinkytkin sahan varren ollessa alhaalla. Nosta sahan varsi, kun sahanterä on pysähtynyt kokonaan. Anna terän aina pysähtyä kokonaan ennen varren nostamista.

3. Uran leveyttä voidaan lisätä toistamalla vaiheet 1–2, kunnes haluttu leveys on saavutettu.

Työstökappaleen kiinnittäminen

VAROITUS: Ennen sahausia kiinnitely, latapainotetitu ja varmistetiu työstökappale voi ei tätasapainossa sahauksen jälkeen. Čpätasapainossa oleva kuormitus voi kallistaa sahoa tai kaikkia sahasa kiinni olevia kappaletita, kuten pöytää tai penkkää. Kun sahaat kappaletia, joka voi mennä epätasapainoon, tue työstökappaaltera oikein varmistaaksesi, että saha on tiakasti kiinni vakaassa tasossa. Vaarana on henkilövahinko.

VAROITUS: Pidikkeen jalan on oltava kiinni sahan pohjan yläpuolella aina, kun pahjati tö käytetään. Kiinnitä työkoppale aina sahan pohjaan – älä kiinnitä sitä mihinkään muuhun työalueen kohtaan. Varmista, ettel pidikkeen jaika ole kiinni sahan pohjan reunassa.

HYOMIO: Käytä aina työkappaleen pidikettä hallinnan säilyttämiseksi ja näväkövahinkovaaran ja työkappaleen vaurioitumisvaaran välttämiseksi.

Käytä sahan mukana toimitettua materiaalinpidikettä. Vasen ja oikea rajasuoja liukuu sivulta sivulle kiinnittärnisen helpottamiseksi. Muita apuvälineitä, kuten jousikiristümiä, tankokiristimää tai C-pidikkeitä voidaan käyttää tietyn kokoisiin ja muotoisiin materiaaleihin.

Pidikkeen asentaminen (Kuva A)

1. Aseta pidike rajasuojan takana olevaan rekään 28. Pidikkeen on oltava jiirisahan takaosaan pääin. Pidikkeen tangossa oleva ura tulce asettaa kokonaan pohjaan. Varmista, että ura on asetettu kokonaan jiirisahan pohjaan. Jos ura on näkyvissä, pidike ei ole tiukasti kiinni.

2. Kierra pidikettä 180° jiirisahan etuosaan pälln.

3. Löysää nuppia pidikkeen säätamiseksi ylös- tai alaspäin ja kiinnitä työkappale tiukasti säätämällä hienosäädön nuppia.

HUOMAA Aseta pidike vastakkaiselle puolelle pohjaa viisteen saavuttamiseksi. SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMESTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. VARMISTA, ETTEI PIDIKE OLE SAHAN TAI SUOJIEN TIELLÄ.

Pitkien kappaleiden tukeminen

TUE AINA PITKIÄ KAPPALEITA.

Käytä DE7023-XJ tai DE7033-XJ -jalustoja sahan pöydän leveyden parantamiseksi ja parhaiden tulosten saavuttamiseksi. Tue pitkiä työstökappaleita kaikkia hyödyllisiä tapoja käyttäen, kuten sahapukkia tai vastaavaa laitetta käyttäen päiden alas putoamisen välttämiseksi.

Taulukehysten, laatikoiden ja muiden nelitahoisten esineiden leikkaaminen (Kuva W)

Kokeille yksinkertaisia toimenpiteitä muutaman kerran koekappaleisiin, kunnes "totut" sahan käyttämiseen. Tämä saha on täydellinen väline kulmien jirisahaukseen, katso esimerkki Kuvasta W.

Kohde 1 Kuvassa W osoittaa viisteen säädöllä tuotetun liitoksen. Kuvassa näkyvä liitos voidaan suorittaa jommalla kummalla tavalla.

• Viisteen säätö:

- Kahden reunan viiste säädetään 45°, jolloin tuloksena on 90° kulma.

- Jiirisahan varsi lukitaan nolla-asentoon ja viisteen säätöarvoksi lukitaan 45°.

- Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaa vasten.

• Jiirisahauksen säätö:

- Sama leikkaus voidaan suorittaa jiirisahaamalla oikea ja vasen puoli laajan pinnan ollessa rajasuojaa vasten.

Verhoilulistojen ja muiden kehyksien sahaus (Kuva W)

Kohde 2 Kuvassa W osoittaa liitoksen, joka on suoritettu asettamalla jilirin varsi 45° ja sahaamalla kaksi reunaa 90° kulman muodostamiseksi. Vastaavan liitoksen suorittamiseksi viisteen säätö on asetettava nollaan ja jilirin varsi 45°. Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaa vasten.

Kaksi kohdetta Kuvassa W ovat vain nelipuolisia kohteita. Koska sivujen määrä muuttuu, muuttuvat myös jilirin kulma ja viistekulma. Alla oleva taulukko sisältää kulmat eri muotoihin olettaen, että kaikki sivut ovat samanpituisia.

SIVUEN LUKUMÄÄRÄ JIRISAHAN KULMA TAI VIISTERKULMA
4 45°
3 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°

Jos jotakin muotoa ei ole taulukossa, käytä seuraavaa kaaviota: 180° jaettuna sivujen lukumäärällä on jiirin kulma (jos materiaalia sahataan pystysuunnassa) tai viistekulma (jos materiaalia sahataan alustalla).

Yhdistetty jiiri- ja viistesahaus (Kuvat V, X)

Yhdistetyssä sahauksessa käytetään jilinkulmaa ja viistekulmaa samanaikaisesti. Tätä sahaustyyppiä käytetään kehyksien tai laatikoiden sahaamiseen viistoilla sivuilla, katso esimerkki Kuvasta V.

VATOITUS: Jos sahauskulma vaihtelee koppalekohiaisesti, larkista, että viisteen laa. Kinnuppi ja jirisahan lukituskahva on kiinnitetty hyvin. Ne on lukittava sen jälkeen, kun viistekulmaa tai jirikulmaa on muutetta.

VAROITUS: Yhdistelmäsahauksissa saha on kiinnitettövä olatukeen sen kaatumisen varistamiseksi. Katso kohta Penkklin asentaminen ja Kuva GG.

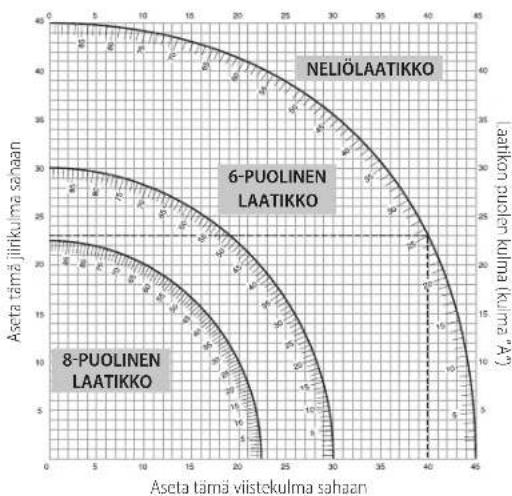

Alla oleva taulukko auttaa valitsemaan oikean viistekulman ja jiirisahan asetukset yleisissä yhdistelmäsahauksissa.

- Valitse haluamasi kulma A (Kuva X) ja määritä sen sijainti taulukon karessa.

- Katso siitä kohdasta suoraan alas ja näet oikean viistekulman ja suoraan toisella puolella näet oikean jiirikulman.

- Aseta saha määritettyilhin kulmilin ja suorita muutama harjoitus koekappaleisiin. Harjoittele leikattujen kappaleiden yhdessä pitämistä.

Esimerkki: Voit toicuttaa 4-puolisen laatikon 26° ulkoisilla kulmilla (kulma A, Kuva X) käyttämällä ylhäällä oikealla olevaa kaarta. Määritä 26° sijainti kaaren asteikossa. Seuraa vaakasuoraa vilvaa pitkin kummallakin puolella määrittääksesi sahan jirikulman (42°).

SUOMI

Seuraa samalla tavoin pystysuoraa viivaa pitkin ylös tai alas määrittääksesi viistekulman sahaan (18°). Kokeile sahausta aina muutamaan koekappaleeseen sahan virheetömien asetuksien varmistarniseksi.

Lattialistojen sahaus (Kuva N, Y)

KUIVAHARJOITTELE AINA ENNEN SAHAAMISEN ALOITTAMISTA.

Sahaa suoria 90° leikkauksia asettamalla puukappale rajasuojaa vasten ja pidä sitä paikoillaan Kuvan Y mukaisesti. Kytke saha päälle ja anna sahan saavuttaa täysi nopeus ja laske vartta tasaisesti alas leikkauksen suorittamiseksi.

Lattialistojen sahaus 76 mm - 171 mm korkealla pystysuunnassa rajasuojaa vasten

HUOMAA: Käytä liuKuvaa lukitusvipua 19 (Kuva N), kun sahaal 76 mm - 171 mm lista korkealla pystysuunnassa rajasuojaa vasten.

Aseta materiaali Kuvan Y mukaisesti.

Sisäkulma Ulkokulma

Vasen puoli	Jiiri vasen 45°Säästä sahauksen vasen puoli	Jiiri oikea 45°Säästä sahauksen vasen puoli
Olkea puoli	Jiiri olkea 45°Säästä sahauksen oikea puoli	Jiiri vasen 45°Säästä sahauksen oikea puoli

Korkeintaan 171 mm materiaalia voidaan sahata yllä mainitulla tavalla.

Päällyslistojen sahaus (Kuvat A, Z, AA)

Tämä jiirisaha sopil hyvin päällyslistojen sahaamiscen. Jotta lista sopisi oikein, päällyslistat tulcc jiirisahata erittäin tarkasti sahausyhdistelmää käyttämällä.

Tässä jilirisahassa on erityinen esiasetettu jilrin lukituskohta 31,62° vasemmalla ja oikealla päälyslistojen sahaamiseksi oikeassa kulmassa ja viistekulman pidikkeet 33,86° vasemmalla ja oikealla. Viistoasteikolla 16 on merkki myös arvossa 33,9°. Alla oleva taulukko sisältää oikeat asetukset päälyslistojen sahaukseen.

HUOMAA: On erittäin tärkeää kokeilla sahausta ensin koekappaleisiin!

Ohjeet päällyslistojen sahaamiseen tasaisella alustalla ja yhdistelmätoimintoja käyttäen (Kuva Z)

1. Listan on oltava tasaisesti laaja takaosa alaspäin sahauspöytää 61 vasten.
2. Aseta listan yläosa rajasuojaa 15 vasten.
3. Alla olevat asetukset on tarkoitettu 45° päällyslistoihin.

Sisäkulma Ulkokulma

Vasen puoli	Viiste vasen 30°Jilirpöytä oikealla 35,26°Säästä vasen sahauspää	Viiste oikea 30°Jilirpöytä vasemmalla 35,26°Säästä vasen sahauspää
Oikea puoli	Viiste oikca 30°Jilirpöytä vasemmalla 35,26°Säästä oikea sahauspää	Viiste vasen 30°Jilirpöytä oikealla 35,26°Säästä oikea sahauspää

Alla olevat asetukset ovat päälyslistan sahaukseen 52° yläkulmalla ja 38° alakulmalla.

Sisäkulma Ulkokulma

Vasen puoli	Viiste vasen 33,9°Jiiripöytä oikealla 31,62°Säästä vasen sahauspää	Viiste oikea 33,9°Jiiripöytä vasemmalla 31,62°Säästä vasen sahauspää
Oikea puoli	Viiste oikea 33,9°Jiiripöytä vasemmalla 31,62°Säästä oikea sahauspää	Viiste vasen 33,9°Jiiripöytä oikealla 31,62°Säästä oikea sahauspää

Vaihtoehtoinen tapa sahata päällysistoja

Kun päälylistoja sahataan tätä sahaustapaa käyttäen, viistesahausta ei vaadita. Jiirikulmaa voidaan muuttaa minuuteilla ilman, että se vaikuttaisi viistekulmaan. Kun muita kuin 90° kulmia esiintyy, saha voidaan säätää nihin nopeasti ja helposti.

Ohjeet sellaisten päällyslistojen sahaukseen, jossa kulmat ovat rajasuojan ja sahan pohjan välissä kaikissa sahauksissa (Kuva AA)

1. Aseta lista kulmaan niin, että sen alaosa (asennuksessa seinää vasten asetettava osa) on rajasuojaa 15 vasten ja listan yläosa on sahauspöytää 61 vasten.
2. Listan takaosassa olevien kulmittalisten "tasalsten osien" on oltava tiukasti rajasuojaa ja sahauspöytää vasten.

Sisäkulma Ulkokulma

Vasen puoli	Jiiri oikea 45° Säästä sahauksen oikea puoli	Jiiri vasen 45° Säästä sahauksen oikea puoli
Oikea puoli	Jiiri vasen 45° Säästä sahauksen vasen puoli	Jiiri oikea 45° Säästä sahauksen vasen puoli

Erityiset sahaustoimenpiteet

VAROITUS: Älä koskaan aloita sahausta, ellei materiaalia ole kiinnitetty hyvin päytiän ja rajasuojaa vasten.

Alumiinin sahaus (Kuvat BB, CC)

KÄYTÄ AINA SOPIVAA SAHANTERÄÄ, JOKA ON TARKOITETTU ALUMIININ LEIKKAAMISEEN.

Jotkin työkappaleet voivat vaatia pidikkeen tai kiinnittimen käyttöä liikkumisen estämiseksi sahauksen aikana. Aseta materiaali niin, että saaat ohuinta poikkipintaa Kuvan BB mukaisesti. Kuvassa CC on esitetty virheellinen tapa sahata näitä osia.

Käytä kiinnitysvahan voiteluainetta alumiinia sahatessa. Levitä kiinnitysvaha suoraan sahanterään 47 ennen sahaamista. Älä koskaan levitä kiinnitysvahaa liikKuvaaan terään. Vaha voitelee ja eslää sirujen tarttumisen terään.

Kaareva materiaali (Kuvat DD, EE)

Kun sahaat taipunutta materiaalia, aseta se aina Kuvan DD mukaisesti, älä koskaan aseta sitä kuten Kuvassa EF. Jos materiaali asetetaan virheellisesti, se puristaa terää.

Muoviputkien tai muiden pyöreiden materiaalien sahaus

Tällä sahalla voidaan sahata helposti muoviputkia. Se tulee sahata kuten pou ja SE TULEE KIINNITTÄÄ TAI SITÄ TULEE PITÄÄ HYVIN RAJASUOJAA VASTEN SEN PYÖRIMISEN ESTÄMISEKSI. Tämä on erityisen tärkeää kulmikkaita sahaustoimenpiteitä suorittaessa.

Suuren materiaalien sahaus (Kuva FF)

Joskus sahattava puukappale voi olia liian suuri alasuojuksen alle. Jos näin tapahtuu, aseta oikea peukalo suojan 1 yläpuolelle ja rullaa suojaa ylöspäin niin, että työstökappale vapautuu kuten Kuvassa X. Vältä tätä toimenpidettä mahdollisuksien mukaan, saha kuitenkin toimli tarvittaessa oikein ja suorittaa suurempia leikkausia. ÄLÄ KOSKAAN SIDO, TEIPPAA TAI PIDÄ MUULLA TAVALLA SUOJUSTA AUKI SAHAN KÄYTÖN AIKANA.

Pölyn poisto (Kuvat A, HH)

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise tvämalusta virta ja poista akut tai virransyöttöyksikkö ennen säätämistä, puhdistusta, korjausta tai liitososien tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

VAROITUS: Tiettyä pölyä (esim. rammen tai pyökin pöly) pidetään syöpää aiheuttavana, angresti puun käsittelyssä köytettyjä lisäaineita koskien.

• Käytä aina pölynpoistojärjestelmää.

• Vormista työtilan hyvä tuuletus.

- Hyväksyttävän hengityssuojaimen köyttö on suositeltavaa.

HIOMIO: Älä koskaan käytä tätä sahaa, jos pölypussi tai DEAL LT-pölynpoistolaite ei ole paikoillaan. Puusta syntyvä pöly voi aiheuttaa hengilysongelmio.

H. RMIO: Tarkisto jo puhalista pölypussi aina käytön jälkeen.

VAROITUS: Poista pölypussi tai irrota pölynpoistolaite alumiinia sahalessa tavlovaaran välttämiseksi.

Jiirisahassa on sisäänrakennettu põlynpoistoportti 25 voidaan liittää joko põlypussiin (33 mm suuttimiin) tai suoraan DiWALT AirLock (DWV9000-XJ) 64 -liitäntään. Noudata työstettäviin materiaaleihin soveltuvia paikallisia määräyksiä.

Pölypussin kiinnittäminen

1. Asenna pölypussi pölynpoistoporttiin 25

Pölypussin tyhjentäminen

1. Poista pölypussi sahasta, ravista pölypussia kevyesti tai napauta sitä sen tyhjentämiseksi.
2. Asenna pölypussi takaisin pölynpoistoporttiin.

Kaikki pöly ei välttämättä irtoa pussista. Tämä ei vaikuta sahan suorituskykyyn, mutta sahan pölynpoistoteho heikkenee. Voit palauttaa sahan pölynpoistotehon painamalla jousen pölypussin sisään sen tyhjentärnisen yhteydessä ja napauttamalla sitä roskakorin tai jäteastian sivuun.

Ulkoinen pölyn poisto

Käytä erityistä pölyluokan M pölynimuria, kun haluat imuroida terveydelle erityisen haitallista tai karsinogeenistä kuivaa pölyä.

Liittäminen AirLock-yhteensopivaan pölynpoistolaitteeseen (Kuva HH)

Jiirisahan pölynpoistoportti 25 sopil DrWALT AirLock -liitäntäjärjestelmään. AirLock mahdollistaa nopean ja varman pölynpoistoletkun ja jiirisahan liittämisen.

1. Varmista, että holkki AirLock-liittimessä 64 on avattu. Kohdista holkin urat ja AirLock-liitin Kuvan mukaisesti sen vapauttamiseksi ja lukitsemiseksi.
2. Paina AirLock-liitin polynpoistoporttiin 25.
3. Kierrä holkki lukittuun asentoon. HUOMAA: Holkin sisällä olevat kuulalaakerit lukittuvat aukkoon ja varmistavat liitännän. Jiirisaha on nyt liitetty tiukasti pölynpoistolaitteeseen.

HUOLTO

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkalse tisälusta virta ja poista akut tai virransyöttöyksikkö ennen sätämistä, puhdistusta, korjausta tai liitososien tai varusteiden irrottamista tai asentamista. Tahaton köynnistyminen aiheuttaa vahingon.

VAROITUS: Vakavan henkilövahingon välttämiseksi terän teräviin osiin EI SAA kõsälla sormilla tal käsillä huollon aikana.

ÄLÄ käytä voiteluaineita tai puhdistusaineita (erityisesti suihkeita tai aerosoleja) muovisen suojan läheisyydessä. Jotkin kernikaalit voivat vaikuttaa suojan polykarbonaattimateriaaliin.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

Ennen käyttöä tulee tarkistaa huolellisesti yläsuojus, alasuojus ja pölykanava niiden virhecttömän toiminnan varmistamiseksi. Varmista, että lastut, pöly tai työkappalecn palat eivät voi muodostaa tukosta johonkin toiminnoista.

Jos työkappaleen paloja jää sahanterän ja suojuksien väliin, irrota kone virtalähteestä ja noudata kohdan Uuden sahanterän vaihtaminen tai asennus ohjeita. Poista jumiutuneet osat ja kokoa sahan terä uudelleen.

Puhdista pöly ja puulastut säännöllisesti pohjan ja pyörivän pöydän ympäriltä JA ALTA.

VAPROITUS: Puholia lika ja pöly kotelosta kuivalia ilmalia, kun sitä kertyy ikaiivaihtoaukkoihin tai niiden ympärille. Köytä tällöin hyväksyttyjä silmäsuojuksia ja hengilyssuojainla.

VARTOITUS: Äia koskaan puhdista muita kuin metallipintoja liuottimien tai muiden kinkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentöd näissä osissa käytettjä materiaalejo. Käytä vain vedellä jo miedolla pesuaineella kostutettua kangasta. Äia päästä mitään nestettä työkalun sisädän. Äia upota mitään työkalun osaa nesteseen.

Johdollisen DEWALT-virransyöttöyksikön puhdistaminen

VAROITUS: Älä koskoan puhdista muita kuin metallipintoja liuottimien tai muiden värkkaiden kemikaalien avulla. Nämö kemikaallt voivat heikentäd nällssä osissa köytettyjä muovimateriaaleja. Köytä vain vedellä ja miedolia pesuaineella kostutettua kangasta. Älä pääslä miliään nestetiö työkalun sisään. Älä upota mitään työkalun osaa nesteeeseen.

Johdollisen virransyöttöyksikön liitännän puhdistaminen (Kuva D)

VAROITUS: Puhalla jäämät pois johdollisen virransyöttöyksikön liitännästä 38 käyttäen puhasta ja kuivaa ilmaa. Silmävammjojen minimoimiseksi tämän toimenpiteen aikana tulee aína käyttää suojalaseja ja hengilyssuojaa.

Pölykanavan puhdistus

Sahausympäristöstä rilippuen sahanpöly voi tukkia pölykanavan ja estää pölyn oikeaoppisen poistumisen leikkausalueelta. Kun akku tai johdollinen virransyöttöyksikkö on poistettu ja sahan pää on kokonaan ylhääälla, pundista pölyt pölykanavasta käyttämällä matalapaineista ilmaa tai suuren halkaisijan omaavaa onjauspuilkkoa.

XPS™ LED-työvalon puhdistaminen

Työvalon paras teho voidaan hyödyntää suorittamalla seuraavat huoltotoimenpiteet säännöllisesti akun tai johdollisen virransyöttöyksikön ollessa irti laitteesta.

• Puhdista sahauspöly ja jäämät varoen valojen linsseistä vanupuikolla.
• ÄLÄ käytä liuotusaineita; ne voivat muutoin vahingoittaa linssejä.
• Pölyn kertyminen voi estää valon toiminnan, jolloin se ei valaise oikein sahauslinjaa.
• Poista ja asenna terä noudattamalla sahan ohjekirjan ohjeita.
• Kun terä on poistettu sahasta, puhdista piki ja kertymät terästä. Pihka ja jäämät voivat vaikuttaa valon toimintaan, jolloin se ei valaise oikein sahauslinjaa.

Lisävarusteet

VAROITUS: Muita kuin DeWAL Tõn lisõvarusteita ei ole lestattu tämän työkalun kanssa, jaile näiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DrWAL Tõn suosittelemia varusteita vahingoitumisvaaran vähentämiseksi.

Seuraavat sahaasi tarkoltetut lisävarusteet voivat olla hyödyllisiä. Joissakin tapauksissa voidaan käyttää muita paikallisesti saatavia tukikappaleita, pituusrajoja, pidikkeitä jne. Valitse lisävarusteet ja käytä niitä huolellisesti.

Pölypussi: DE7053(sisältyy joihinkinmalleihin)

Varustettu vetoketjulla helppoa tyhjennystä varten, pölypussikerää suurimman osan tuotetusta sahanpölystä

SAHANTERÄT: KÄYTÄ AINA 305 mm SAHANTERIÄ 25,4 mm/30 mm REI'ISSÄ. NIMELLISNOPEUDEN ON OLTAVA VÄI-HINTÄAN 4 800 KIERR./MIN. Älä koskaan käytä pienemmän halkaisijan teriä. Niiden käyttö ei ole turvallista Käytä ainoastaan poikkileikkauksen teriä Älä käytä jyrsimisteriä, yhdistelmäteriä tai teriä, jolden koukkukulmat ovat ylli 7°.

TERÄN KUVAUS
SOVELLUS HALKAISUA HAMMAS
Rakennussahanterät (ohut uurros, jossa on tartumisen estävä reuna)
Yleiskäyttö 305 mm 40
Hienot poilkileikkaukset 305 mm 60
Puunkäsittelyyn tarkoitetut sahanterät (tasaiset ja puhtaat leikkaustulokset)
Hienot poilkileikkaukset 305 mm 80
Rautaa sisältämättömät metallit 305 mm 96

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

GERINGSSÅG

DHS780

Gratulerar!
