Produkttyp	Waschbürste für Hochdruckreiniger
Marke	Kärcher
Modell	WB 7 Plus
Hauptverwendung	Reinigung von lackierten Oberflächen, Glas, Kunststoff (Gartenmöbel, Fahrzeuge, Motorräder, Wintergärten, Garagentore, Rollläden, Jalousien)
Kompatibilität	Kärcher Home & Garden Hochdruckreiniger der Klassen K2 bis K7
Reinigungsfunktionen	Flachstrahl, Reinigungsschaum, Waschbürste
Anschlussart	Bajonett mit Anschlussmutter
Maximal zulässige Wassertemperatur	60 °C
Mindestabstand Düse / Oberfläche	30 cm für empfindliche oder lackierte Oberflächen
Reinigungsmittelbehälter	Integriert, abnehmbar
Kantenschutz	Ja, integriert
Borsten	Integriert, nach oben gerichtet für die Lagerung
Pflege nach Gebrauch	Reinigungsmittelbehälter und Schaumdüse spülen, Bürste reinigen, mit Borsten nach oben trocknen
Reinigung der Hochdruckdüse	Demontierbar, mit klarem Wasser spülbar
Sicherheitshinweise	Nicht in der Nähe von Personen oder Tieren verwenden; nur aus ausreichender Entfernung betätigen; den Einstellring nicht unter Druck drehen
Lagerung	Frostfrei, Borsten nach oben gerichtet
Garantie	Je nach Landesbedingungen, Material- oder Herstellungsfehler
Zubehör und Ersatzteile	Erhältlich auf www.kaercher.com

Häufig gestellte Fragen - WB 7 Plus Kärcher

Ist der WB 7 Plus mit allen Kärcher Hochdruckreinigern kompatibel?

Ja, er ist mit den Kärcher Home & Garden Hochdruckreinigern der Klassen K2 bis K7 kompatibel. Stellen Sie sicher, dass Sie den passenden Anschluss haben.

Wie stelle ich die verschiedenen Reinigungsfunktionen ein?

Drehen Sie den Einstellring der Reinigungsfunktionen auf das gewünschte Symbol (Flachstrahl, Reinigungsschaum oder Waschbürste). Drehen Sie den Ring niemals, wenn die Pistole betätigt wird.

Welchen Abstand muss ich zwischen Düse und Oberfläche einhalten?

Halten Sie bei empfindlichen oder lackierten Oberflächen einen Abstand von mindestens 30 cm ein. Bewegen Sie die Bürste, um Schäden zu vermeiden.

Wie fülle ich den Reinigungsmittelbehälter?

Neigen Sie die Bürste leicht nach unten, lösen Sie den Deckel des Behälters und gießen Sie das Reinigungsmittel langsam bis zum Rand des Gehäuses. Schließen Sie den Deckel, indem Sie ihn in die Öffnung drücken.

Was tun, wenn kein oder zu wenig Schaum austritt?

Überprüfen Sie, ob der Ring auf 'Reinigungsschaum' steht, ob der Behälter genügend Reinigungsmittel enthält und ob die Schaumdüse nicht verstopft ist. Spülen Sie gegebenenfalls Behälter und Düse mit kaltem Wasser.

Wie reinige ich die Bürste nach dem Gebrauch?

Entfernen Sie die Bürste von der Pistole, spülen Sie sie gründlich mit klarem Wasser (besonders die Borsten), schütteln Sie sie und legen Sie sie mit den Borsten nach oben zum vollständigen Trocknen ab. Legen Sie sie nie auf die Borsten.

Kann ich den WB 7 Plus im Innenbereich verwenden?

Ja, vorausgesetzt das Wasser kann richtig abfließen (Waschküche, Garage mit Abfluss). Verwenden Sie ihn nur für den Hausgebrauch.

Welche Reinigungsmittel werden empfohlen?

Wir empfehlen Kärcher-Produkte: Universalreiniger, Kunststoffreiniger oder Autoshampoo. Verwenden Sie keine ungeeigneten Reinigungsmittel, die das Gerät beschädigen könnten.

Wie pflege ich die Hochdruckdüse?

Bauen Sie die Düse aus, indem Sie die Klammern mit einem Schraubendreher anheben, spülen Sie sie in beide Richtungen mit klarem Wasser und ersetzen Sie sie, wenn sie beschädigt ist.

Was tun, wenn der Hochdruckreiniger keinen Druck erzeugt?

Überprüfen Sie, ob die Hochdruckdüse verstopft oder beschädigt ist. Reinigen oder ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

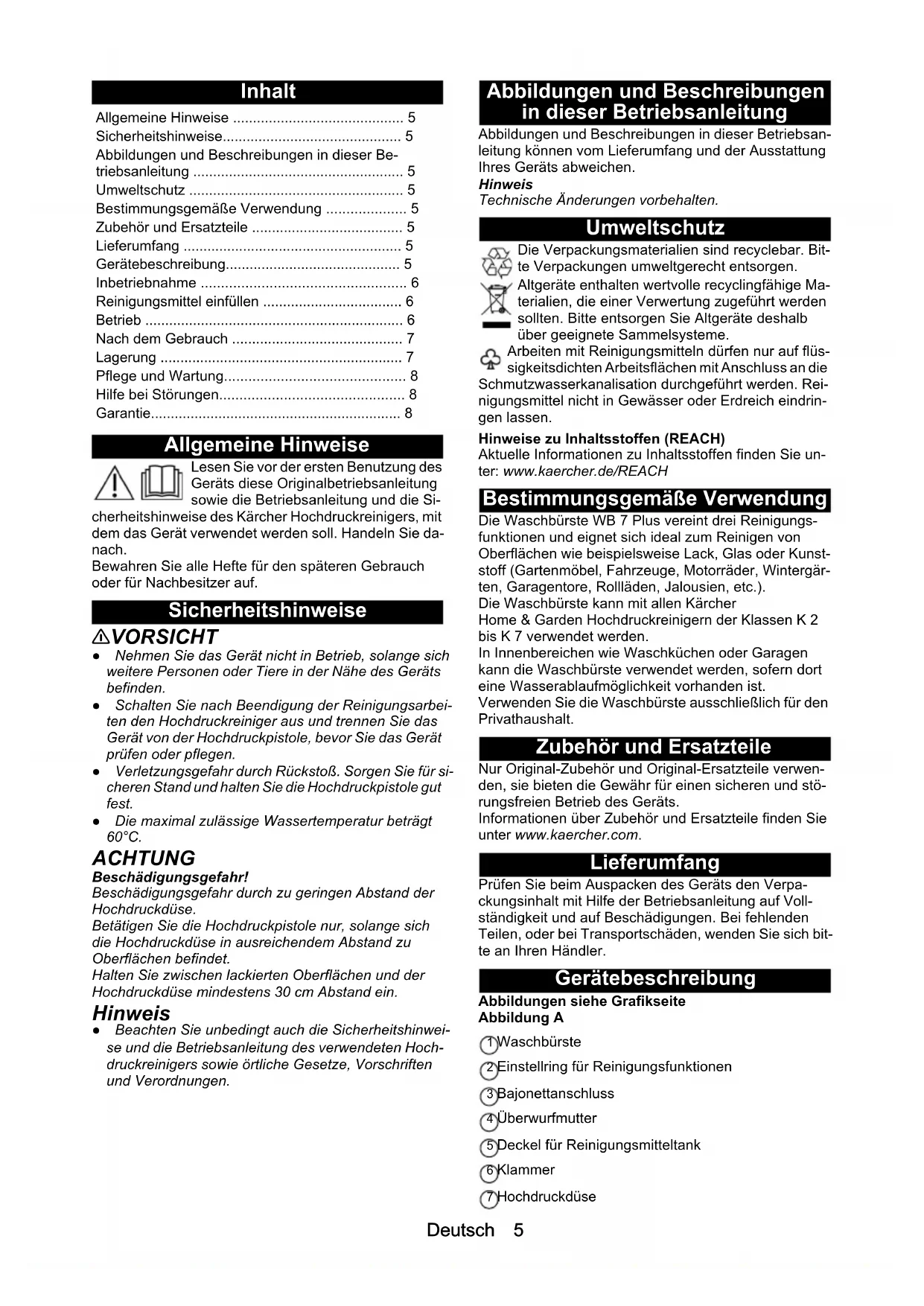

BEDIENUNGSANLEITUNG WB 7 Plus Kärcher

Allgemeine Hinweise 5

Sicherheitshinweise.... 5

Abbildungen und Beschreibungen in dieser Betriebsanleitung .... 5

Umweltschutz 5

Bestimmungsgemäße Verwendung 5

Zubehör und Ersatzteile 5

Lieferumfang 5

Gerätebeschreibung.... 5

Inbetriebnahme 6

Reinigungsmittel einfüllen 6

Betrieb 6

Nach dem Gebrauch 7

Lagerung 7

Pflege und Wartung...... 8

Hilfe bei Störungen.... 8

Garantie....8

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung sowie die Betriebsanleitung und die Si-

cherheitshinweise des Kärcher Hochdruckreinigers, mit dem das Gerät verwendet werden soll. Handeln Sie da- nach.

Bewahren Sie alle Hefte für den späteren Gebrauch oder für Nachbesitzer auf.

Sicherheitshinweise

⚠ VORSICHT

• Nehmen Sie das Gerät nicht in Betrieb, solange sich weitere Personen oder Tiere in der Nähe des Geräts befinden.
• Schalten Sie nach Beendigung der Reinigungsarbeiten den Hochdruckreiniger aus und trennen Sie das Gerät von der Hochdruckpistole, bevor Sie das Gerät prüfen oder pflegen.
• Verletzungsgefahr durch Rückstoß. Sorgen Sie für sicheren Stand und halten Sie die Hochdruckpistole gut fest.
• Die maximal zulässige Wassertemperatur beträgt 60°C.

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr durch zu geringen Abstand der Hochdruckdüse.

Betätigen Sie die Hochdruckpistole nur, solange sich die Hochdruckdüse in ausreichendem Abstand zu Oberflächen befindet.

Halten Sie zwischen lackierten Oberflächen und der Hochdruckdüse mindestens 30 cm Abstand ein.

Hinweis

- Beachten Sie unbedingt auch die Sicherheitshinweise und die Betriebsanleitung des verwendeten Hochdruckreinigers sowie örtliche Gesetze, Vorschriften und Verordnungen.

Abbildungen und Beschreibungen in dieser Betriebsanleitung

Abbildungen und Beschreibungen in dieser Betriebsanleitung können vom Lieferumfang und der Ausstattung Ihres Geräts abweichen.

Hinweis

Technische Änderungen vorbehalten.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an die mutzwasserkanalisation durchgeführt werden. Reingsmittel nicht in Gewässer oder Erdreich eindrinlassen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Bestimmungsgemäße Verwendung

Die Waschbürste WB 7 Plus vereint drei Reinigungsfunktionen und eignet sich ideal zum Reinigen von Oberflächen wie beispielsweise Lack, Glas oder Kunststoff (Gartenmöbel, Fahrzeuge, Motorräder, Wintergärten, Garagentore, Rollläden, Jalousien, etc.).

Die Waschbürste kann mit allen Kärcher Home & Garden Hochdruckreinigern der Klassen K 2 bis K 7 verwendet werden.

In Innenbereichen wie Waschküchen oder Garagen kann die Waschbürste verwendet werden, sofern dort eine Wasserablaufmöglichkeit vorhanden ist.

Verwenden Sie die Waschbürste ausschließlich für den Privathaushalt.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken des Geräts den Verpackungsinhalt mit Hilfe der Betriebsanleitung auf Vollständigkeit und auf Beschädigungen. Bei fehlenden Teilen, oder bei Transportschäden, wenden Sie sich bitte an Ihren Händler.

Gerätebeschreibung

Abbildungen siehe Grafikseite Abbildung A

①Waschbürste
②Einstellring für Reinigungsfunktionen
3 Bajonettanschluss
④ Überwurfmutter
⑤Deckel für Reinigungsmitteltank
⑥Klammer
⑦Hochdruckdüse

⑧ Schaumdüse
⑨ Borsten
10 Kantenschutz
⑪ Reinigungsmitteltank

Inbetriebnahme

1. Den Hochdruckreiniger ausschalten.
2. Die Waschbürste an der Hochdruckpistole anbringen.

Hinweis

Bei Bedarf können KÄRCHER Verlängerungsrohre verwendet werden.

Bei der Montage auf eine feste Verbindung der Geräte- teile achten.

Abbildung B

a Die Überwurfmutter vollständig losdrehen.
b Den Bajonettanschluss in die Aufnahme an der Hochdruckpistole drücken.
c Die Waschbürste um 90° im Uhrzeigersinn drehen, bis der Bajonettanschluss an der Aufnahme einrastet.

Bei Bedarf die Waschbürste 90° gegen den Uhrzeigersinn drehen, um die Borsten nach oben weisen zu lassen.

d Die Überwurfmutter festdrehen.

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr von empfindlichen bzw. lackierten Oberflächen durch aufgenommene Schmutzpartikel.

Gefahr der Beschädigung der Borsten.

Stellen oder legen Sie die Waschbürste niemals auf den Borsten ab, um das Aufnehmen von Schmutzpartikeln und Beschädigungen an den Borsten zu vermeiden.

Legen Sie die Waschbürste stets so ab, dass die Borsten nach oben weisen.

Abbildung C

1. Das Abnehmen der Waschbürste erfolgt in umgekehrter Reihenfolge.

Reinigungsmittel einfüllen

⚠ GEFAHR

Gesundheitsgefährdung!

Bei unsachgemäßer Verwendung des Reinigungsmittels besteht die Gefahr schwerer Gesundheitsschäden. Beachten Sie das Sicherheitsdatenblatt des Reinigungsmittelherstellers, insbesondere die Hinweise zur persönlichen Schutzausrüstung.

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr beim Anwenden ungeeigneter Reinigungsmittel.

Verwenden Sie keine ungeeigneten Reinigungsmittel, die das Gerät und das zu reinigende Objekt beschädigen können.

Hinweis

Wir empfehlen die Verwendung von Kärcher Reinigungsmitteln wie z. B. Kärcher Universalreiniger, Kunststoffreiniger, Autoshampoo.

1. Den Deckel für Reinigungsmitteltank durch leichtes Ziehen nach oben aus der Einfüllöffnung lösen und zur Seite drehen.

Abbildung D

1. Die Waschbürste leicht nach unten neigen.

2. Das Reinigungsmittel in den Reinigungsmitteltank füllen.

Das Reinigungsmittel langsam einfüllen, um Blasenbildung zu vermeiden.

Höchstens bis zu der Gehäusekante (Pfeil) auffüllen.

1. Den Deckel für Reinigungsmitteltank zurückdrehen und in die Einfüllöffnung drücken.

Betrieb

Reinigungsfunktion einstellen

ACHTUNG

Beschädigungsgefahr!

Drehen des Einstellrings für Reinigungsfunktionen bei betätigter Hochdruckpistole kann die Waschbürste beschädigen.

Drehen Sie den Einstellring für Reinigungsfunktionen nicht bei betätigter Hochdruckpistole.

1. Den Einstellring für Reinigungsfunktionen zu dem entsprechenden Symbol drehen, um die gewünschte Reinigungsfunktion einzustellen.

Abbildung E

Flachstrahl

Beim Betätigen der Hochdruckpistole tritt an der Hochdruckdüse ein Flachstrahl aus.

Anwendung:

• Vorreinigung, lösen grober Verschmutzungen
  • Gründliche Hauptreinigung
• Abspülen von Reinigungsschaum und gelösten Verunreinigungen

Reinigungsschaum

Beim Betätigen der Hochdruckpistole tritt an der Schaumdüse Reinigungsschaum aus.

Anwendung:
• Auftragen von Reinigungsmitteln

Waschbürste

Beim Betätigen der Hochdruckpistole tritt im Bereich der Borsten Wasser aus. Anwendung:

- Schonende, mechanische Hauptreinigung mit wasserumspülten Borsten. Lösen und ständiges Abspülen von Verunreinigungen, zur Vermeidung von Oberflächenbeschädigungen.

Vorreinigen

ACHTUNG

Oberflächenschäden

Beschädigung von empfindlichen bzw. lackierten Oberflächen durch zu geringen Abstand der Hochdruckdüse. Halten Sie bei empfindlichen bzw. lackierten Oberflächen einen Strahlabstand von mindestens 30 cm ein. Verharren Sie nicht auf einer Stelle, sondern halten sie die Waschbürste stets in Bewegung.

Testen Sie die Reinigungsfunktionen zunächst an einer unauffälligen Stelle.

1. Die Reinigungsfunktion "Flachstrahl" einstellen, siehe Kapitel Reinigungsfunktion einstellen.
2. Die Hochdruckpistole betätigen und die Oberflächen von unten nach oben vorreinigen.

Abbildung F

Reinigungsschaum auftragen

1. Die Reinigungsfunktion "Reinigungsschaum" einstellen, siehe Kapitel Reinigungsfunktion einstellen.
2. Bei Hochdruckpistolen mit Drucksteuerung die höchste Druckstufe einstellen, um eine optimale Schaumbildung zu erreichen.

ACHTUNG

Beschädigungsgefahr!

Reinigungsschaum kann auf heißen Oberflächen und bei zu langem Einwirken Oberflächen beschädigen.
Tragen Sie Reinigungsschaum nicht auf heiße Oberflächen auf und beachten Sie die maximale Einwirkzeit. Lassen Sie Reinigungsschaum nicht antrocknen.
3. Die Hochdruckpistole betätigen und den Reinigungsschaum von unten nach oben auf die zu reinigenden Oberflächen auftragen.

Hinweis

Bei geringem Schaumaustrag bzw. kleiner Restmenge im Reinigungsmitteltank, die Schaumdüse wie dargestellt leicht nach unten neigen bzw. Reinigungsmittel nachfüllen.

Hinweis

Auf trockener Oberfläche hat das Reinigungsmittel eine bessere Wirkung.

Abbildung G

Mit Waschbürste reinigen

ACHTUNG

Lackschäden

Beschädigung von Oberflächen durch verschmutzte Waschbürste.

Stellen Sie sicher, dass die Waschbürste frei von Schmutz- oder sonstigen Partikeln ist, bevor Sie sie einsetzen.

1. Die Reinigungsfunktion "Waschbürste" einstellen, siehe Kapitel Reinigungsfunktion einstellen.

ACHTUNG

Beschädigungsgefahr!

Beschädigung von Oberflächen durch Grobschmutz. Befreien Sie vor jedem Einsatz der Waschbürste die zu reinigenden Oberflächen mit dem Flachstrahl von groben Verschmutzungen, siehe Kapitel Vorreinigen.

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr durch zu hohen Kraftaufwand. Führen Sie die Waschbürste mit nur geringem Kraftaufwand über die Oberflächen, um Beschädigungen durch den Kontakt mit dem Waschbürstengehäuse zu vermeiden.

Zusätzlich schützt der Kantenschutz bei Kontakt mit empfindlichen Oberflächen.

1. Die Hochdruckpistole betätigen und mit der Waschbürste die Oberflächen von unten nach oben reinigen.

Abbildung H

Nachreinigen

ACHTUNG

Oberflächenschäden

Beschädigung von empfindlichen bzw. lackierten Oberflächen durch zu geringen Abstand der Hochdruckdüse. Halten Sie bei empfindlichen bzw. lackierten Oberflächen einen Strahlabstand von mindestens 30 cm ein. Verharren Sie nicht auf einer Stelle, sondern halten sie die Waschbürste stets in Bewegung.

Testen Sie die Reinigungsfunktionen zunächst an einer unauffälligen Stelle.

Nachreinigen:

1. Die Reinigungsfunktion "Flachstrahl" einstellen, siehe Kapitel Reinigungsfunktion einstellen.
2. Die Hochdruckpistole betätigen und verbliebene Verunreinigungen und Reinigungsschaum von unten nach oben abspülen.

Abbildung F

Nach dem Gebrauch

Reinigungsmitteltank und Schaumdüse spülen

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr durch Zusetzen der Schaumdüse mit eingetrocknetem Reinigungsmittel. Spülen Sie nach jedem Gebrauch von Reinigungsmitteln den Reinigungsmitteltank und die Schaumdüse.

1. Den Deckel für Reinigungsmitteltank durch leichtes Ziehen nach oben aus der Einfüllöffnung lösen und zur Seite drehen.

Abbildung I

1. Nicht verwendetes Reinigungsmittel aus dem Reinigungsmitteltank zurück in die Reinigungsmittelflasche füllen.
2. Den Reinigungsmitteltank etwa zur Hälfte mit sauberem Wasser füllen, ausschwenken und ausleeren.
3. Den Reinigungsmitteltank mit sauberem Wasser füllen.
4. Den Einstellring Reinigungsfunktion in Stellung "Reinigungsschaum" drehen.
5. Die Hochdruckpistole ca. 15 Sek. betätigen. Die Schaumdüse wird gespült.
6. Den Reinigungsmitteltank leeren.
7. Den Deckel für Reinigungsmitteltank zurückdrehen und in die Einfüllöffnung drücken.

Waschbürste reinigen

Nach jedem Gebrauch die Waschbürste gründlich reinigen und trocknen lassen.

1. Die Waschbürste von der Hochdruckpistole abnehmen, siehe Kapitel Inbetriebnahme.
2. Die Waschbürste gründlich mit sauberem Wasser abspülen, insbesondere die Borsten.

Abbildung J

ACHTUNG

Beschädigungsgefahr!

Beim Ablegen der Waschbürste auf den Borsten besteht die Gefahr einer dauerhaften Verformung. Legen Sie die Waschbürste nicht auf den Borsten ab.

1. Die Waschbürste kräftig ausschütteln und so ablegen, dass die Borsten nach oben weisen.

Abbildung K

1. Die Waschbürste vollständig trocknen lassen.

Lagerung

ACHTUNG

Beschädigungsgefahr!

Beim Ablegen der Waschbürste auf den Borsten besteht die Gefahr einer dauerhaften Verformung. Legen Sie die Waschbürste nicht auf den Borsten ab. Die gereinigte, trockene Waschbürste mit nach oben weisenden Borsten an einem frostfreien Ort aufbewahren.

Abbildung K

Pflege und Wartung

Hochdruckdüse aus- / einbauen

1. Die Waschbürste an der Hochdruckpistole abnehmen, siehe Kapitel Inbetriebnahme.
2. Die Hochdruckdüse aus der Waschbürste ausbauen.

Abbildung L

⚠ VORSICHT

Verletzungsgefahr

Bei der Verwendung von Schraubendrehern besteht durch Abrutschen die Gefahr von Stich- und Schnittverletzungen sowie Sachbeschädigungen.

Verwenden Sie Schraubendreher vorsichtig.

a Die Klammer mit einem Schraubendreher heraushebeln.
b Die Hochdruckdüse herausziehen.

1. Die Hochdruckdüse in umgekehrter Reihenfolge in die Waschbürste einbauen.

Hochdruckdüse reinigen

1. Die Hochdruckdüse ausbauen, siehe Kapitel Hochdruckdüse aus-/ einbauen.
2. Die Hochdruckdüse mit sauberem Wasser in beide Richtungen durchspülen. Eine beschädigte Hochdruckdüse ersetzen.
3. Die Hochdruckdüse einbauen, siehe Kapitel Hochdruckdüse aus-/einbauen.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen

wenden Sie sich bitte an den autorisierten Kundendienst.

Fehler Ursache Behebung
Der Hochdruckreiniger baut keinen Druck auf oder pulsiert.	Die Hochdruckdüse ist verstopft oder beschädigt.	1. Die Hochdruckdüse ausbauen, siehe Kapitel Hochdruckdüse aus-/ einbauen.2. Die Hochdruckdüse auf Verstopfung prüfen und ggf. reinigen, siehe Kapitel Hochdruckdüse reinigen.3. Die Hochdruckdüse auf Beschädigung prüfen und ggf. ersetzen.4. Die Waschbürste ohne Hochdruckdüse mit sauberem Wasser durchspülen.5. Die Hochdruckdüse einbauen, siehe Kapitel Hochdruckdüse aus-/ einbauen.
An der Schaumdüse tritt kein oder zu wenig Reinigungsschaum aus.	Der Einstellring für Reinigungsfunktionen ist nicht auf Stellung “Reinigungsschaum” gedreht.	1. Den Einstellring für Reinigungsfunktionen auf Stellung “Reinigungsschaum” drehen, siehe Kapitel Reinigungsfunktion einstellen.
	Kein oder zu wenig Reinigungsmittel im Reinigungsmitteltank.	1. Geeignetes Reinigungsmittel in den Reinigungsmitteltank füllen, siehe Kapitel Reinigungsmittel einfüllen.
	Der Reinigungsmitteltank und die Schaumdüse wurden nach der Verwendung nicht mit sauberem Wasser gespült und sind durch eingetrocknetes Reinigungsmittel zugesetzt.	1. Das Reinigungsmittel zurück in die Reinigungsmittelflasche füllen, siehe Kapitel Reinigungsmitteltank und Schaumdüse spülen.2. Den Reinigungsmitteltank mit sauberem, kaltem Wasser füllen.3. Den Einstellring für Reinigungsfunktionen in Stellung “Reinigungsschaum” drehen, und die Hochdruckpistole betätigen, um die Schaumdüse zu spülen.4. Tritt weiterhin kein Schaum aus, den Deckel für Reinigungsmitteltank öffnen und die Waschbürste für 1 h vollständig in sauberes, kaltes Wasser tauchen.5. Den Reinigungsmitteltank mit sauberem, kaltem Wasser füllen, und die Hochdruckpistole ca. 30 Sek. betätigen, um die Schaumdüse zu spülen.6. Den Reinigungsmitteltank leeren.7. Reinigungsmittel in den Reinigungsmittel tank füllen, siehe Kapitel Reinigungsmittel einfüllen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

(Adresse siehe Rückseite)

Contents

www.kaercher.de/REACH

www.kaercher.de/REACH

www.kaercher.de/REACH

Namenska uporaba

www.kaercher.de/REACH

按规定使用

www.kaercher.de/REACH

규정이 따른 사용

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
