WL 1000 - Beleuchtung 4K5 - Kostenlose Bedienungsanleitung

Produkttyp	Wiederaufladbare Arbeitsleuchte mit Flutlicht und Punktlicht
Marke	4K5
Modell	WL 1000
Abmessungen (L x B x H)	57 x 131 x 48 mm
Gesamtgewicht	320 g (mit integriertem Akku)
Stromversorgung	Li-Ionen-Akku 3,7 V / 5,2 Ah
Ladeanschluss	USB-C
Ladezeit	Ca. 4 Stunden
Betriebsdauer (Flutlicht Low/Medium/High)	~84 h / ~13 h / ~4 h
Betriebsdauer (Punktlicht Low/High)	~48 h / ~13 h
Lichtstrom Flutlicht (Low/Medium/High)	30 lm / 430 lm / 1000 lm
Lichtstrom Punktlicht (Low/High)	70 lm / 250 lm
Lichtreichweite	100 m
Farbwiedergabeindex (CRI)	> 80
LED-Typ	High-Power-LED
Photobiologische Sicherheit	Risikogruppe 1 (geringes Risiko) gemäß DIN EN 62471
Schutzart	IP X5
Betriebstemperatur	-10°C bis 40°C
Beleuchtungsmodi	Flutlicht (3 Stufen), Punktlicht (2 Stufen), festes/blinkendes rotes Licht
Zusätzliche Funktionen	Schwenkkopf 180°, integrierte Magnete, 1/4-Zoll-Gewinde für Stativ
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden
Wichtige Sicherheitshinweise	Starke Magnetfelder: 30 cm Abstand zu Implantaten; nicht in die Lichtquelle blicken
Entsorgung	Entsorgung gemäß WEEE; Akku entnehmen und getrennt entsorgen

Häufig gestellte Fragen - WL 1000 4K5

Wie schalte ich die Lampe WL 1000 ein und aus?

Drücken Sie die Bedientaste zum Ein-/Ausschalten. Halten Sie sie etwa eine Sekunde lang gedrückt, um zwischen den Modi Flutlicht (Flood) und Punktlicht (Spot) umzuschalten.

Wie stelle ich die Helligkeitsstufen ein?

Im Flutlicht-Modus drücken Sie kurz, um zwischen den Stufen Low, Medium und High zu wechseln. Im Punktlicht-Modus sind die Stufen Low und High verfügbar.

Wie aktiviere ich das rote Licht?

Das rote Licht (fest oder blinkend) ist ein zusätzlicher Modus. Die genaue Sequenz entnehmen Sie bitte der vollständigen Bedienungsanleitung.

Wie lade ich den Akku?

Verwenden Sie ein USB-C-Kabel und ein Netzteil (nicht im Lieferumfang). Die Ladezeit beträgt ca. 4 Stunden. Die Anzeige blinkt während des Ladens und erlischt nach Abschluss.

Was tun, wenn der Akku schwach ist?

Die Betriebsanzeige blinkt bei schwachem Akku. Laden Sie das Gerät mit dem USB-C-Kabel auf. Das Laden kann während des Betriebs erfolgen.

Kann die Lampe auf einem Stativ verwendet werden?

Ja, die Basis hat ein standardmäßiges 1/4-Zoll-Gewinde zur Befestigung auf einem Fotostativ oder anderen Halterungen.

Wie befestige ich die Lampe auf einer Metallfläche?

Der Aufhängebügel enthält starke Magnete. Befestigen Sie sie auf jeder ferromagnetischen Oberfläche. Achtung Magnetfelder: Halten Sie mindestens 30 cm Abstand zu medizinischen Implantaten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie nicht direkt in die Lichtquelle (Blendungsgefahr). Magnete können Magnetkarten und Festplatten beschädigen. Halten Sie Sicherheitsabstände ein.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch. Keine Reinigungsmittel, Lösungsmittel oder Scheuerschwämme verwenden. An einem trockenen und sauberen Ort aufbewahren.

Wie entsorge ich die Lampe am Ende ihrer Lebensdauer?

Gemäß der WEEE-Richtlinie nicht im Hausmüll entsorgen. Geben Sie sie bei einer Sammelstelle oder im Geschäft ab. Der Li-Ionen-Akku muss entnommen und getrennt recycelt werden.

BEDIENUNGSANLEITUNG WL 1000 4K5

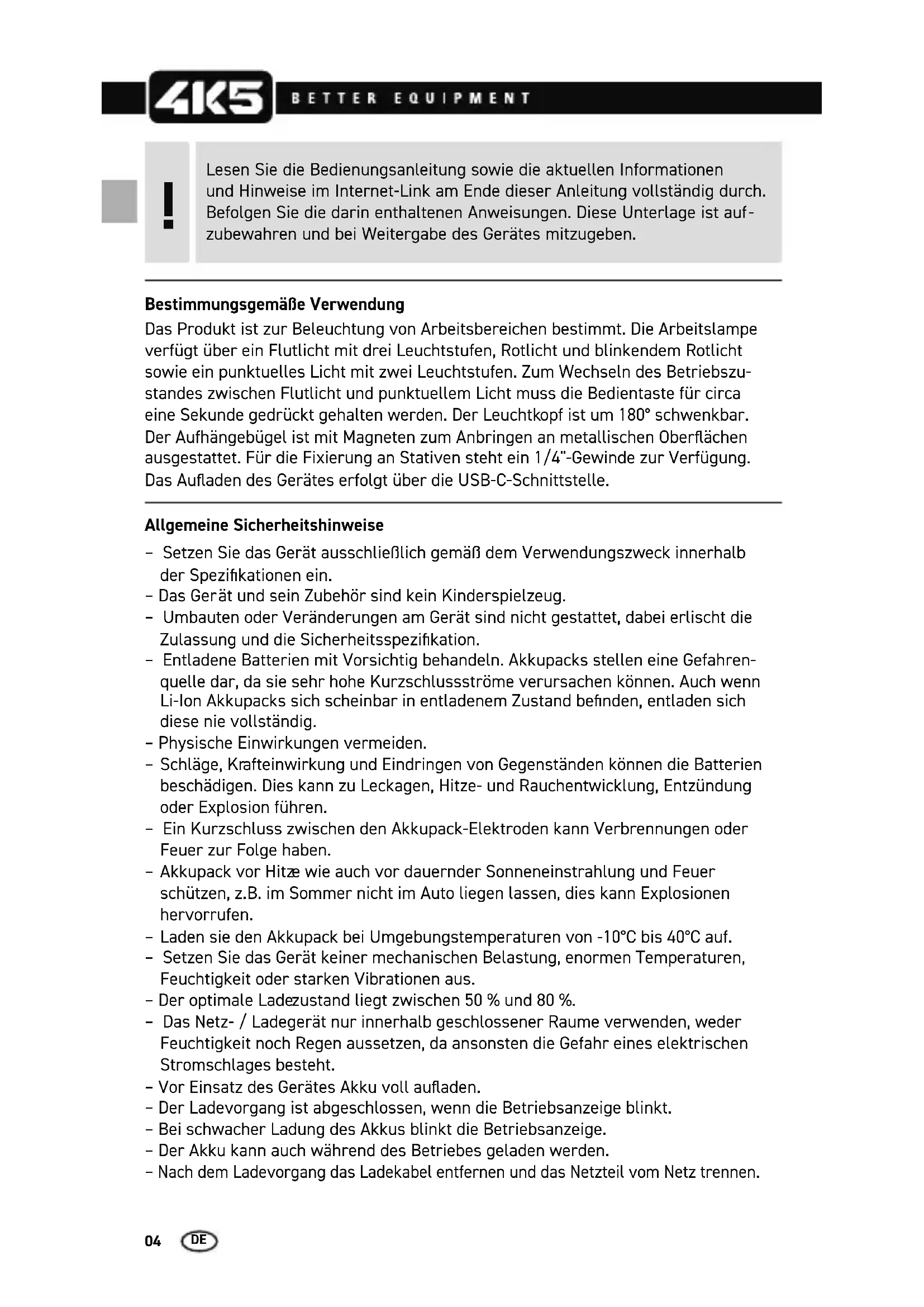

Lesen Sie die Bedienungsanleitung sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Das Produkt ist zur Beleuchtung von Arbeitsbereichen bestimmt. Die Arbeitslampe verfügt über ein Flutlicht mit drei Leuchtstufen, Rotlicht und blinkendem Rotlicht sowie ein punktuelles Licht mit zwei Leuchtstufen. Zum Wechseln des Betriebszustandes zwischen Flutlicht und punktuellem Licht muss die Bedientaste für circa eine Sekunde gedrückt gehalten werden. Der Leuchtkopf ist um 180° schwenkbar. Der Aufhängebügel ist mit Magneten zum Anbringen an metallischen Oberflächen ausgestattet. Für die Fixierung an Stativen steht ein 1/4"-Gewinde zur Verfügung. Das Aufladen des Gerätes erfolgt über die USB-C-Schnittstelle.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Gerät und sein Zubehör sind kein Kinderspielzeug.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Entladene Batterien mit Vorsichtig behandeln. Akkupacks stellen eine Gefahrenquelle dar, da sie sehr hohe Kurzschlussströme verursachen können. Auch wenn Li-Ion Akkupacks sich scheinbar in entladenem Zustand befinden, entladen sich diese nie vollständig.
• Physische Einwirkungen vermeiden.
• Schläge, Krafteinwirkung und Eindringen von Gegenständen können die Batterien beschädigen. Dies kann zu Leckagen, Hitze- und Rauchentwicklung, Entzündung oder Explosion führen.
• Ein Kurzschluss zwischen den Akkupack-Elektroden kann Verbrennungen oder Feuer zur Folge haben.
• Akkupack vor Hitze wie auch vor dauernder Sonneneinstrahlung und Feuer schützen, z.B. im Sommer nicht im Auto liegen lassen, dies kann Explosionen hervorrufen.
• Laden sie den Akkupack bei Umgebungstemperaturen von -10°C bis 40°C auf.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Der optimale Ladezustand liegt zwischen 50 % und 80 %.
• Das Netz-/Ladegerät nur innerhalb geschlossener Raume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
• Vor Einsatz des Gerätes Akku voll aufladen.
• Der Ladevorgang ist abgeschlossen, wenn die Betriebsanzeige blinkt.
• Bei schwacher Ladung des Akkus blinkt die Betriebsanzeige.
• Der Akku kann auch während des Betriebes geladen werden.
• Nach dem Ladevorgang das Ladekabel entfernen und das Netzteil vom Netz trennen.

Sicherheitshinweise

Gefährdung durch starke Magnetfelder

• Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.
• Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
• Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Sicherheitshinweise

Umgang mit Elektromagnetischen Störungen

• Das Gerät hält die Vorschriften und Grenzwerte für die Sicherheit und elektromagnetische Verträglichkeit gemäß der Richtlinien 2014/35/EU (Niederspannung / LVD) und 2014/30/EU (elektromagnetische Verträglichkeit / EMV) ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung 0StrV

• Nicht in die Strahlungsquelle schauen.
• Es können vorübergehende, irritierende optische Wirkungen (z.B. Blendung, Blitzblindheit, Nachbilder, Beeinträchtigungen des Farbsehens) nicht gänzlich ausgeschlossen werden, insbesondere bei niedriger Umfeldhelligkeit.
• Das Gerät arbeitet mit Lichtquellen der Risikogruppe RG 1 (geringes Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit.
• Die Lichtquelle stellt bei bestimmungsgemäßer Benutzung keine Gefährdung dar.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 22W51)

Leuchtkraft FloodLow / Medium / High	30 / 430 / 1000 lm
Leuchtdauer FloodLow / Medium / High	ca. 84 / 13 / 4 Std.
Leuchtkraft SpotLow / High	70 / 250 lm
Leuchtdauer SpotLow / High	ca. 48 / 13 Std.
Leuchtweite 100 m
CRI-Wert	>80
LED-Chip High power LED
Fotobiologische Sicherheit	Risikogruppe 1 (DIN EN 62471)
Schutzart IP X5
Anschlüsse	USB Typ C1/4" Stativgewinde
Stromversorgung Li-Ion Akkupack 3,7V /	5,2Ah
Ladezeit	ca. 4 Std.
Arbeitsbedingungen -10° ... 40°C
Abmessungen 57 x 131 x 48 mm
Gesamtgewicht 320 g (inkl. Akkus)

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusatzhinweise unter: www.4K5tools.com

Für lithium-basierte Primär- und Sekundärbatterien und andere Hochleistungsbatterien Nur vollständig entladene Batterien entsorgen. Falls die Batterie nicht vollständig entladen ist, müssen Vorkehrungen zur Sicherung gegen Kurzschluss getroffen werden, z.B. Isolierung der Elektroden.

Hinweise zum Transport bei Produkten mit Lithiumbatterie Die Batterie ist gemäß dem aktuellen UN-Handbuch 38.3 aufgebaut und geprüft. Ein wirksamer Schutz gegen Überdruck, Kurzschluss, Gewaltbruch und Rückstrom sind vorhanden. Die jeweiligen Angaben zu Batterien sind der Bedienungsanleitung zu entnehmen. Sind dort keine speziellen Sicherheitshinweise hinterlegt, liegt die enthaltene Lithium-Menge und -Energie unterhalb der aktuellen Grenzwerte. In diesem Fall unterliegt der Akku weder einzeln noch im Gerät eingebaut den internationalen Gefahrgutvorschriften. Beim Transport mehrerer Akkus können die Gefahrgutvorschriften relevant sein, bitte beachten Sie die besonderen Bedingungen (z.B. bei Verpackung).

Für EU-Länder Werfen Sie Elektrogeräte nicht in den Hausmüll. Nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte müssen Elektrogeräte getrennt gesammelt werden und einer umweltgerechten Verwertung zugeführt werden. Elektrogeräte sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne gekennzeichnet. Für die Entsorgung müssen die Batterien aus dem Gerät entfernt und getrennt entsorgt werden.
