CVS 651 Bp - Kehrmaschine Kärcher - Kostenlose Bedienungsanleitung

Produkttyp	Saugkehrmaschine
Marke	Kärcher
Modell	CVS 651 Bp
Verwendungszweck	Trockenreinigung von Teppichen und textilen Innenböden, gewerbliche Nutzung
Abmessungen (L × B × H)	980 × 675 × 1070 mm
Leergewicht	39 kg
Maximal zulässiges Gesamtgewicht	54 kg
Stromversorgung	Lithium-Ionen-Akku 36 V, 7,5 Ah (Modell Battery Power+ 36/75)
Akkulaufzeit	Bis zu 60 Minuten
Arbeitsbreite	450 mm (mit Seitenbesen: 625 mm)
Maximale Flächenleistung	2500 m²/h
Schmutzbehältervolumen	20 L (max. Beladung 15 kg)
Filterung	Flachfaltenfilter aus Polyestervlies mit PTFE-Beschichtung (Staubklasse M), Vorfilter
Schallleistungspegel	72 dB(A)
Hand-Arm-Vibration	< 2,5 m/s²
Hauptfunktionen	Antistatische Walzenbürste mit Druckeinstellung, Seitenbesen, automatische Vorfilterreinigung, LED-Anzeige für Anpressdruck, Ein-/Ausschalter
Wartung und Reinigung	Staubfilter alle ~10 h reinigen, bei Beschädigung ersetzen; Bürsten und Besen je nach Verschleiß prüfen und ersetzen; Dichtungsbänder anpassen
Sicherheit	Haubenschalter (Stopp bei offener Haube), Ein-/Ausschalter, Überlastschutz (elektronisch), Hinweise für Steigungen und Gefahrgüter
Ersatzteile und Reparierbarkeit	Original Kärcher Zubehör (Bürsten, Filter, Beutel, Akku, Ladegerät); autorisierter Kundendienst
Allgemeine Informationen	Garantie gemäß länderspezifischen Bedingungen; nicht mit Hausmüll entsorgen; EU-Konformität

Häufig gestellte Fragen - CVS 651 Bp Kärcher

Wie starte ich die Kehrmaschine CVS 651 Bp?

Legen Sie den geladenen Akku in das Fach, bis er einrastet. Klappen Sie den Führungsholm um und stellen Sie ihn auf die gewünschte Höhe ein. Drücken Sie den Ein-/Ausschalter in Position I. Die Walzenbürste und der Seitenbesen drehen sich. Schieben Sie das Gerät zum Kehren nach vorne.

Wie stelle ich den Anpressdruck der Walzenbürste ein?

Verwenden Sie den Drehgriff: Heben Sie ihn an, drehen Sie ihn, um den Druck einzustellen. Die LED auf der Anzeige zeigt die Einstellung: aus = zu hoch, grün = korrekt, rot = zu niedrig. Stellen Sie ein, bis sie grün leuchtet.

Wie leere ich den Schmutzbehälter?

Ziehen Sie die Verriegelung des Behälters nach hinten, neigen Sie den Behälter und entnehmen Sie ihn. Entleeren Sie den Staub oder entnehmen Sie den optionalen Recyclingbeutel. Setzen Sie den Behälter wieder ein, indem Sie ihn bis zum Einrasten hineindrücken.

Wie reinige oder ersetze ich den Staubfilter?

Schalten Sie das Gerät aus und öffnen Sie die Haube. Öffnen Sie die Verschlüsse des Filtergehäuses, klappen Sie den Deckel auf und entnehmen Sie die Filterkassette. Saugen Sie den Filter ab oder klopfen Sie ihn aus (nicht waschen). Ersetzen Sie den Filter, wenn er beschädigt oder stark verschmutzt ist. Bauen Sie ihn unter Beachtung der Einbaurichtung wieder ein.

Welchen Akkutyp verwendet die CVS 651 Bp?

Sie verwendet einen Kärcher Lithium-Ionen-Akku Battery Power+ 36/75 (36 V, 7,5 Ah). Das passende Ladegerät ist das Battery Power+. Der Akku wird in das dafür vorgesehene Fach eingelegt.

Welche wichtigen Sicherheitshinweise gibt es?

Niemals im Freien oder in feuchter Umgebung verwenden. Keine Flüssigkeiten, explosive Gase, Metallstäube oder glühende Gegenstände kehren. Das Gerät darf nur von geschultem Personal verwendet werden. Vor Wartungsarbeiten immer ausschalten und Akku entfernen.

Wie transportiere ich die Kehrmaschine?

Schalten Sie das Gerät aus, heben Sie die Walzenbürste an (Drehgriff ganz nach links drehen). Sichern Sie das Gerät mit Unterlegkeilen an den Rädern und mit Gurten an den vorderen Verankerungspunkten (unter der Haube) und hinteren (Griffbereich). Beachten Sie das Gewicht von 39 kg.

Wo finde ich Zubehör oder Ersatzteile?

Verwenden Sie ausschließlich original Kärcher Zubehör und Ersatzteile. Diese sind auf der Website www.kaercher.com oder bei einem autorisierten Händler erhältlich. Die Referenzen sind in der Anleitung aufgeführt (z. B. Seitenbesen 2.884-355.0, Filter 6.907-449.0).

Was tun, wenn die Walzenbürste sich nicht dreht?

Überprüfen Sie, ob der Ein-/Ausschalter auf Position I steht, der Akku geladen und richtig eingerastet ist und die Gerätehaube geschlossen ist (Haubenschalter). Wenn die LED blinkt, hat die Elektronik eine Überlastung erkannt: Schalten Sie aus, heben Sie die Walzenbürste an und schalten Sie wieder ein. Entfernen Sie auch eventuell aufgewickelte Bänder.

Wie groß ist die Arbeitsbreite der CVS 651 Bp?

Die Arbeitsbreite der Walzenbürste beträgt 450 mm. Mit abgesenktem Seitenbesen erreicht sie 625 mm. Damit lassen sich große Flächen wie Büros, Hotels oder Hallen effizient reinigen.

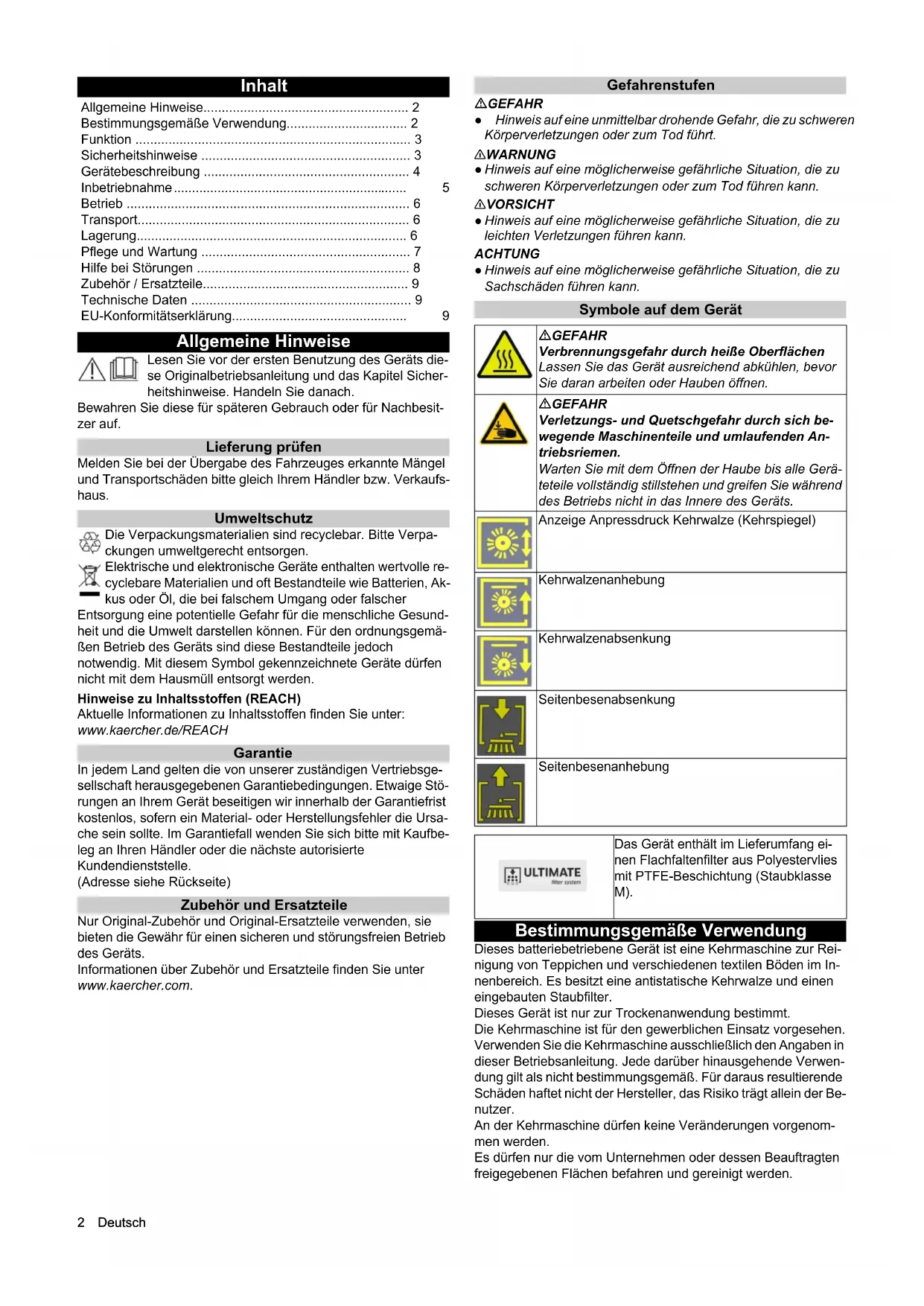

BEDIENUNGSANLEITUNG CVS 651 Bp Kärcher

Allgemeine Hinweise.... 2

Bestimmungsgemäße Verwendung.... 2

Funktion 3

Sicherheitshinweise 3

Gerätebeschreibung 4

Inbetriebnahme 5

Betrieb 6

Transport....6

Lagerung....6

Pflege und Wartung 7

Hilfe bei Störungen 8

Zubehör / Ersatzteile....9

Technische Daten 9

EU-Konformitätserklärung.... 9

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und das Kapitel Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Lieferung prüfen

Melden Sie bei der Übergabe des Fahrzeuges erkannte Mängel und Transportschäden bitte gleich Ihrem Händler bzw. Verkaufshaus.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher

Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Gefahrenstufen

⚠ GEFAHR

- Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

- Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

- Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

- Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

⚠GEFAHR

Verbrennungsgefahr durch heiße Oberflächen

Lassen Sie das Gerät ausreichend abkühlen, bevor Sie daran arbeiten oder Hauben öffnen.

⚠GEFAHR

Verletzungs- und Quetschgefahr durch sich bewegende Maschinenteile und umlaufenden Antriebsriemen.

Warten Sie mit dem Öffnen der Haube bis alle Geräteteile vollständig stillstehen und greifen Sie während des Betriebs nicht in das Innere des Geräts.

Anzeige Anpressdruck Kehrwalze (Kehrspiegel)

Kehrwalzenanhebung

Kehrwalzenabsenkung

Seitenbesenabsenkung

Seitenbesenanhebung

Das Gerät enthält im Lieferumfang einen Flachfaltenfilter aus Polyestervlies mit PTFE-Beschichtung (Staubklasse M).

Bestimmungsgemäße Verwendung

Dieses batteriebetriebene Gerät ist eine Kehrmaschine zur Reinigung von Teppichen und verschiedenen textilen Böden im Innenbereich. Es besitzt eine antistatische Kehrwalze und einen eingebauten Staubfilter.

Dieses Gerät ist nur zur Trockenanwendung bestimmt.

Die Kehrmaschine ist für den gewerblichen Einsatz vorgesehen. Verwenden Sie die Kehrmaschine ausschließlich den Angaben in dieser Betriebsanleitung. Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet nicht der Hersteller, das Risiko trägt allein der Benutzer.

An der Kehrmaschine dürfen keine Veränderungen vorgenommen werden.

Es dürfen nur die vom Unternehmen oder dessen Beauftragten freigegebenen Flächen befahren und gereinigt werden.

Vorhersehbarer Fehlgebrauch

Dieses Gerät ist nur zur Trockenanwendung bestimmt und darf nicht unter feuchten Bedingungen im Außenbereich eingesetzt oder abgestellt werden.

Das Gerät ist nicht für das Befahren von Steigungen vorgesehen. Niemals explosive Flüssigkeiten, Gase, unverdünnte Säuren und Lösungsmittel kehren oder aufsaugen (z.B. Benzin, Farbverdünner, Heizöl), sie bilden in Verbindung mit der Saugluft explosive Dämpfe oder Gemische.

Niemals Aceton, unverdünnte Säuren- und Lösungsmittel kehren oder aufsaugen, da sie die am Gerät verwendeten Materialien angreifen und beschädigen.

Niemals reaktive Metallstäube (z.B Aluminium, Magnesium, Zink) kehren oder aufsaugen, sie bilden in Verbindung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase.

Keine brennenden oder glimmenden Gegenstände kehren oder aufsaugen, es besteht Brandgefahr.

Keine gesundheitsgefährdende Stoffe aufkehren.

Der Aufenthalt in Gefahrenbereichen ist verboten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

Das Schieben / Ziehen oder Transportieren von Gegenständen ist mit diesem Gerät nicht erlaubt.

Geeignete Beläge zum Kehren

Große textile Flächen z.B. in:

• Büros
  Hotels
• Einkaufsläden
• Casinos
• Flughäfen
• Tennishallen
• Messehallen

Funktion

Die Kehrmaschine arbeitet nach dem Überwurfprinzip.

1. Der rotierende Seitenbesen reinigt Ecken und Kanten der Kehrfläche und befördert das Kehrgut in die Bahn der Kehrwalze.
2. Die rotierende Kehrwalze befördert das Kehrgut direkt in den Kehrgutbehälter.
3. Der aufgewirbelte Staub im Kehrgutbehälter wird über einen Staubfilter und einen Vorfilter getrennt und das Gebläse saugt die gefilterte Reinluft ab.
4. Die Abreinigung des Vorfilters erfolgt beim Einschalten des Geräts und während des Arbeitens automatisch nach einer festgelegten Zeit.
5. Durch die überstehenden Hinterräder kann sie bequem auf Treppen transportiert werden.
6. Der aufgenommene Schmutz wird in den Kehrgutbehälter befördert. Der Kehrgutbehälter kann optional mit einem Entsorgungsbeutel ausgestattet werden.

Sicherheitshinweise

Sicherheitshinweise zur Bedienung

△ WARNUNG • Verwenden Sie das Gerät nur bestimmungsgemäß. Berücksichtigen Sie die örtlichen Gegebenheiten und achten Sie beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder. • Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungseinflüssen schützen. Das Gerät in trockenen und geschützten Räumen abstellen. Dieses Gerät ist nur zur Trockenanwendung bestimmt und darf nicht unter feuchten Bedingungen im Außenbereich eingesetzt oder abgestellt werden. • Prüfen Sie das Gerät mit den Arbeitsvorrichtungen auf ordnungsgemäßen Zustand und auf die Betriebssicherheit. Ist der Zustand nicht einwandfrei dürfen Sie es nicht benutzen. • Beachten Sie in Gefahrenbereichen (z. B. Tankstellen) die entsprechenden Sicherheitsvorschriften. Betreiben Sie das Gerät nie in explosionsgefährdeten Räumen. • Das Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden. • Nur Personen, die in der Handhabung des Geräts unterwiesen sind oder ihre Fähigkeiten zur Bedienung nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind, dürfen das Gerät benutzen.ACHTUNG • Die Bedienperson muss vor Arbeitsbeginn prüfen ob alle

Schutzeinrichtungen ordnungsgemäß angebracht sind und funktionieren. • Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich. WARNUNG

• Achten Sie auf eng anliegende Bekleidung und festes Schuh-
  werk der Bedienperson. Locker getragene Kleidung vermeiden.
• Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen. - Kinder und Jugendliche dürfen das Gerät nicht bedienen.ACHTUNG - Kontrollieren Sie den Nahbereich bevor Sie anfahren (z.B. Kinder). Achten Sie auf ausreichende Sicht!VORSICHT - Verwenden Sie das Gerät nicht in Bereichen in denen die Möglichkeit besteht, von herabfallenden Gegenständen getroffen zu werden.

Gerätebeschreibung

Das Gerät gibt es in 2 unterschiedlichen Varianten:

• CVS 65/1 Bp Pack (1.517-300.0)

Akku und Ladegerät im Lieferumfang enthalten

• CVS 65/1 Bp (1.517-301.0)

ohne Akku und Ladegerät

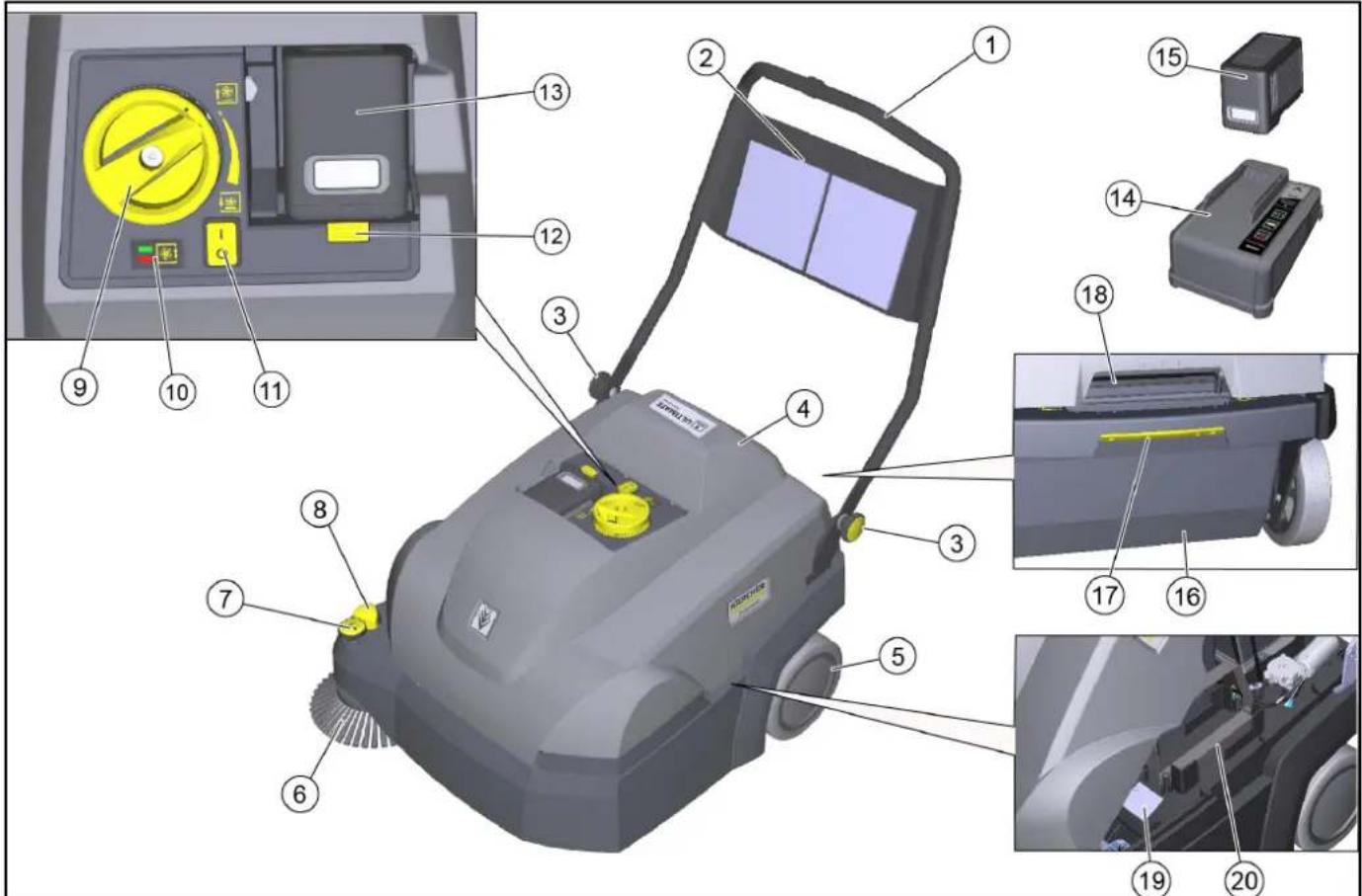

Geräteabbildung

①Schubbügel
②Aufbewahrungsnetz (nicht für Ersatzakku)
③Sternschrauben für Schubbügeleinstellung (2x)
④Gerätehaube
⑤Hinterrad (2x)
⑥Seitenbesen rechts
⑦Einstellung Seitenbesen - Anpressdruck einstellen - Seitenbesen anheben
⑧ Absenkung Seitenbesen
⑨Einstellung Anpressdruck Kehrwalze (Kehrspiegel)
⑩Anzeige Anpressdruck Kehrwalze - LED leuchtet nicht: Kehrwalze weiter absenken - LED grün: richtige Einstellung - LED rot: Kehrwalze anheben
⑪Ein-/Aus Schalter
⑫Entriegelung Akku
⑬ Akkufach
⑭Ladegerät „Battery Power+“ – Nur im Lieferumfang von CVS 65/1 Bp Pack
⑮Akku "Battery Power+ 36/75" – Nur im Lieferumfang von CVS 65/1 Bp Pack
⑯Kehrgutbehälter, herausnehmbar – In den Kehrgutbehälter kann ein Entsorgungsbeutel (Option) eingelegt werden.
⑰Entriegelung Kehrgutbehälter
18Griffmulde Gerätehaube
19 Typenschild
⑳Fach für Ersatzakku (mit Halteband)

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihren Funktionen umgangen werden.

Beachten Sie die Sicherheitshinweise in den Kapiteln!

Haubenschalter

Der Haubenschalter sperrt das Anlaufen des Geräts bei geöffneter Gerätehaube.

Ein-/Aus Schalter

Der Ein-/Aus Schalter verhindert das unbeabsichtigte Anlaufen des Geräts. Beim Abstellen des Geräts oder bei Gefahr den Ein-/Aus Schalter ausschalten.

Elektronik

Die Elektronik schaltet bei Überlastung der Kehrwalze das Gerät ab und die LED blinkt.

In diesem Fall das Gerät am Ein-/Aus Schalter ausschalten und vor dem Wiedereinschalten die Kehrwalze an der Einstellung Anpressdruck ganz nach oben drehen.

Inbetriebnahme

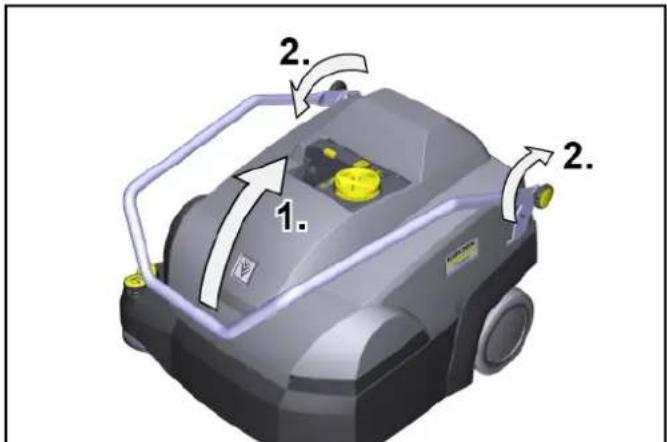

Schubbügel einstellen

Hinweis

Bei Auslieferung des Geräts ist der Schubbügel abgeklappt. Zum Arbeiten kann er in 3 verschiedene Höhen eingestellt werden.

1. 2. 2.

1. Schubbügel in die gewünschte Stellung hochklappen. Darauf achten dass die Nuten korrekt in die Bolzen einrasten (Fixierung).

2. Sternschrauben handfest anziehen.

Gerätehaube öffnen / schließen

⚠ VORSICHT

Quetschgefahr durch Einklemmen der Finger

Fassen Sie zum Öffnen und Schließen die Gerätehaube nur an der vorgesehenen Griffmulde an.

ACHTUNG

Verbrennungsgefahr durch heißen Antriebsmotor

Antriebsmotor kann beim Betrieb heiß werden.

Fassen Sie keine heißen Oberflächen an. Achten Sie auf die Warnsymbole.

Hinweis

Das Öffnen der Gerätehaube wird notwendig:

• für Wartungs- und Reinigungsarbeiten
- zum Wechseln / Reinigen des Staubfilters und Vorfilters
• zur Aufbewahrung eines Ersatzakkus.

1. Gerätehaube öffnen: Gerätehaube an der Griffmulde fassen und langsam ganz nach vorne schwenken. Ein Band hält die Gerätehaube.

2. Gerätehaube schließen: Gerätehaube langsam nach hinten schwenken.

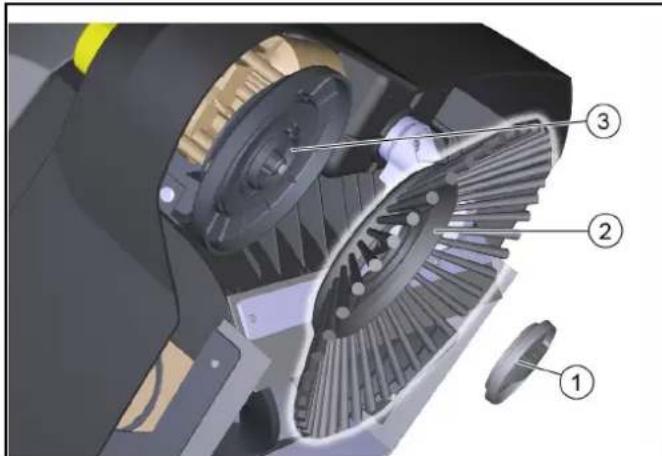

Seitenbesen montieren

Der Seitenbesen liegt bei Auslieferung dem Gerät bei und muss vor Inbetriebnahme noch am Gerät befestigt werden. Siehe Kapitel "Seitenbesen wechseln".

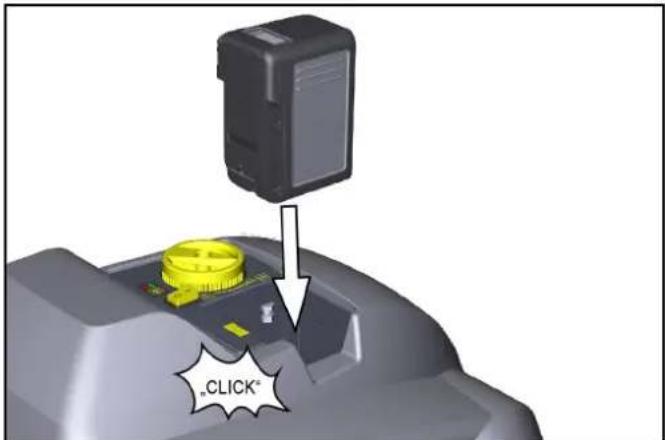

Akku aufladen / einsetzen

Vor Inbetriebnahme den Akku aufladen.

Die Beschreibung dazu sind der separaten Betriebsanleitungen des Akkus und Ladegeräts zu entnehmen.

"CLICK"

1 Aufgeladenen Akku in die Akkuaufnahme einsetzen und bis zum Anschlag einschieben und einrasten.

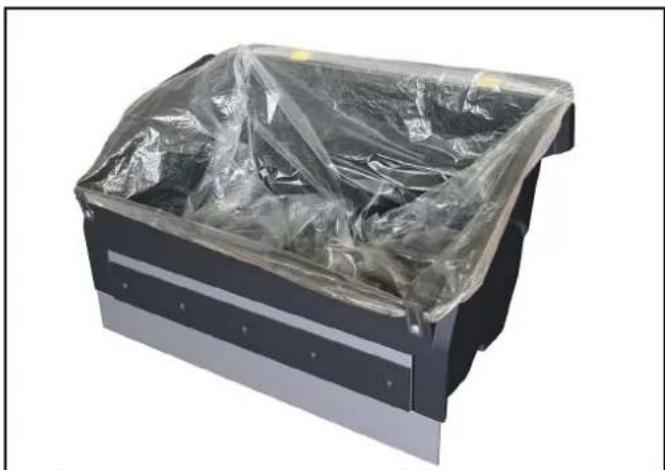

Entsorgungsbeutel (Option)

Zur leichten und sicheren Entsorgung des Kehrguts kann in den Kehrgutbehälter ein Entsorgungsbeutel eingelegt werden.

1. Verriegelung des Kehrgutbehälters betätigen (nach hinten ziehen).
2. Kehrgutbehälter nach hinten kippen und herausziehen.

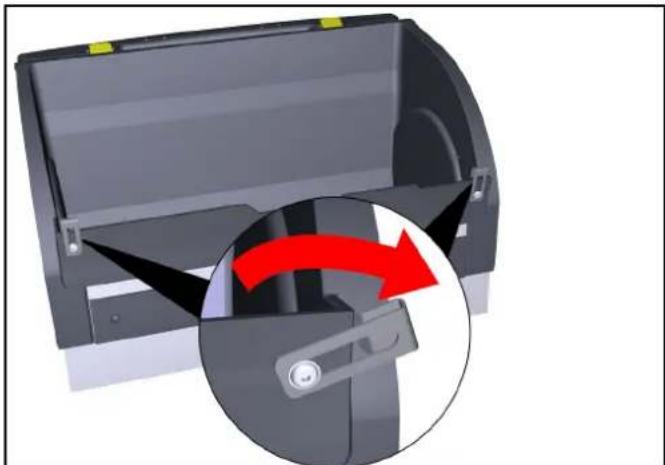

3. Befestigungsklammern an der Vorderseite des Kehrgutbehälters nach außen klappen.

1. Den Entsorgungsbeutel in den Kehrgutbehälter einlegen und über den Rand stülpen.

1. Befestigungsklammer wieder schließen.
2. Kehrgutbehälter einsetzen und ganz nach vorne schieben.
3. Prüfen ob Kehrgutbehälter eingerastet ist.

Betrieb

Hinweise zum Kehrbetrieb

△VORSICHT

Beschädigungsgefahr

Reinigungsarbeiten in Fahrtrichtung vorwärts durchführen. Führen Sie keine Reinigungsarbeiten mit herausgenommenen Kehrgutbehälter aus.

Lassen Sie das Gerät bei eingeschalteter Kehrwalze nicht auf der Stelle laufen.

Kehren Sie keine Packbänder, Schnüre oder ähnliches ein (Beschädigung der Kehrmechanik).

Hinweis

Passen Sie die Kehrgeschwindigkeit den Gegebenheiten an um ein optimales Reinigungsergebnis zu erhalten.

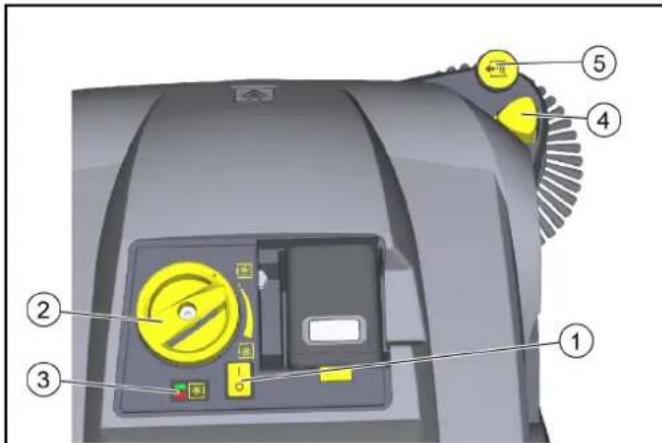

Kehren mit Kehrwalze und Seitenbesen

①Ein-/Aus Schalter
②Einstellung Anpressdruck Kehrwalze (Drehgriff)
③Anzeige Anpressdruck Kehrwalze

LED leuchtet nicht: Kehrwalze weiter absenken

• LED grün: richtige Einstellung
• LED rot: Kehrwälze anheben

④Absenkung Seitenbesen
⑤Einstellung Seitenbesen

Anpressdruck einstellen

– Seitenbesen anheben

1. Gerät mit Ein-/Aus Schalter einschalten (Stellung I). a Kehrwalze und Seitenbesen drehen sich.
2. Gerät am Schubbügel vorwärts schieben und mit der Reinigung beginnen. Je nach textilem Flor die Einstellung Anpressdruck Kehrwalze benutzen.

a Zum Verstellen, Drehgriff anheben, dann drehen.

b Der richtige Anpressdruck wird durch eine grüne LED angezeigt.

1. Zum randnahen Reinigen den Seitenbesen absenken, dazu Seitenbesenabsenkung drücken.
   a Bei Bedarf Einstellung Seitenbesen benutzen und Anpressdruck einstellen.
2. Zum Aufnehmen größerer Gegenstände (20 mm) Schubbügel etwas nach unten drücken, damit die Kehrwalze die Gegenstände in den Kehrgutbehälter befördern kann.
3. Eine automatische Abreinigung des Vorfilters sorgt für durchgehendes Arbeiten.
4. Akku immer rechtzeitig nachladen.

a Während des Kehrbetriebs zeigt die Anzeige im Akku die Restlaufzeit in Minuten an.

b Bei ausgeschaltetem Gerät wird die Akkuladung in % angezeigt.

Gerät anhalten und abstellen

1. Zum Beenden der Arbeit das Gerät mit Ein-/Aus Schalter ausschalten (Stellung 0).
2. Gerät auf einer ebenen Fläche abstellen.
3. Drehgriff der Kehrwalze anheben und gegen den Uhrzeigersinn ganz nach oben drehen.
4. Abgesenkten Seitenbesen an der Einstellung nach oben ziehen. Der Seitenbesen rastet ein.
5. Kehrgutbehälter entleeren.
6. Staubfilter und Vorfilter reinigen.
7. Akku laden.

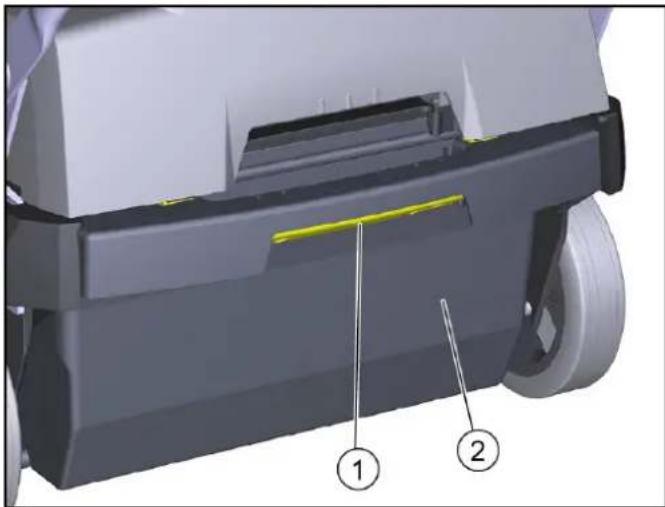

Kehrgutbehälter entleeren

①Verriegelung Kehrgutbehälter
②Kehrgutbehälter

1. Verriegelung des Kehrgutbehälters betätigen (nach hinten ziehen).
2. Kehrgutbehälter nach hinten kippen und herausziehen.
3. Kehrgutbehälter entleeren oder Entsorgungsbeutel (Option) entnehmen.
4. Kehrgutbehälter einsetzen und nach ganz nach vorne schieben. Bei Bedarf vorher Entsorgungsbeutel (Option) wie im Kapitel "Entsorgungsbeutel (Option)" beschrieben einlegen.
5. Prüfen ob Kehrgutbehälter eingerastet ist.

Transport

△VORSICHT

Verletzungs- und Beschädigungsgefahr

Beachten Sie beim Transport das Gewicht des Geräts.

1. Gerät mit EIN-/AUS Schalter ausschalten.
2. Drehgriff der Kehrwalze anheben und gegen den Uhrzeigersinn ganz nach oben drehen.
3. Gerät an den Rädern mit Keilen sichern.
4. Gerät mit Seilen oder Spanngurten sichern. a Vorne am Rahmen unter der Gerätehaube. b Hinten im Bereich Schubbügelbefestigung.
5. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

△WARNUNG

Verletzungs- und Beschädigungsgefahr

Beachten Sie das Gewicht des Gerätes

1. Gerät an einem geschütztem, ebenem und trockenem Platz abstellen.
2. Akku entnehmen.

a Hinweise in der Betriebsanleitung des Akkus bezüglich der Lagerung beachten.

1. Gerät innen und außen reinigen.
2. Drehgriff der Kehrwalze anheben und gegen den Uhrzeigersinn ganz nach oben drehen.

Pflege und Wartung

Allgemeine Hinweise

⚠GEFAHR

Unfall- und Verletzungsgefahr durch unbeabsichtigte Bewegung des Geräts

Schalten Sie vor allen Pflege- und Wartungsarbeiten das Gerät aus und ziehen den Akku ab.

Gerät reinigen

△VORSICHT

Kurzschlussgefahr durch Wasserstrahl

Reinigen Sie das Gerät nicht mit Schlauch- oder Hochdruckwasserstrahl.

⚠GEFAHR

Gesundheitsgefahr durch Staub

Tragen Sie Staubschutzmaske und Schutzbrille beim Reinigen mit Druckluft.

ACHTUNG

Beschädigungsgefahr der Oberflächen

Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel zur Reinigung.

1. Gerät innen mit Druckluft ausblasen.

2. Gerät innen und außen mit einem feuchten, in milder Wasch-lauge getränktem Lappen reinigen.

Wartungsintervalle

Wartung durch den Kunden

Hinweis

Alle Service- und Wartungsarbeiten müssen von einer qualifizierten Fachkraft ausgeführt werden, bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden.

• Tägliche Wartung

1 Kehrwalze und Seitenbesen auf eingewickelte Bänder prüfen.

2 Funktion aller Bedienelemente prüfen.

• Wöchentliche Wartung

1 Bewegliche Teile auf Leichtgängigkeit prüfen.

2 Dichtleisten im Kehrbereich auf Einstellung und Verschleiß prüfen.

3 Kehrwalze und Seitenbesen auf Verschleiß prüfen.

4 Filterkassette prüfen, gegebenenfalls Vorfilter reinigen.

5 Staubfilter prüfen, gegebenenfalls reinigen (je nach Häufigkeit der Anwendung ca. alle 10 h).

• Monatliche Wartung

1 Kehrwalze ausbauen und Antriebszapfen von Schmutz befreien (siehe Kapitel "Kehrwalze prüfen / wechseln")

• Wartung nach Verschleiß

1 Dichtleisten nachstellen oder wechseln.

2 Kehrwalze wechseln.

3 Seitenbesen wechseln.

Hinweis

Beschreibungen siehe Kapitel "Wartungsarbeiten".

Wartung durch den Kundendienst

Hinweis

Um Garantieansprüche zu wahren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kundendienst durchgeführt werden.

1 Wartungsarbeiten gemäß Inspektionscheckliste durchführen lassen.

Wartungsarbeiten

Staubfilter reinigen / wechseln

⚠ GEFAHR

Gesundheitsgefahr durch Staub

Tragen Sie Staubschutzmaske und Schutzbrille beim Arbeiten an der Filteranlage.

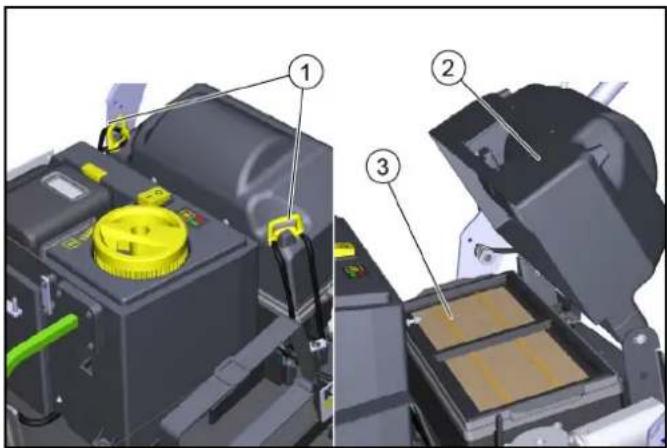

②Deckel Filtergehäuse

③Filterkassette

1. Gerät abstellen und am EIN-/AUS Schalter ausschalten.
2. Gerätehaube öffnen.
3. Verschlüsse öffnen.
4. Deckel nach oben schwenken.
5. Filterkassette mit Staubfilter nach oben herausnehmen.

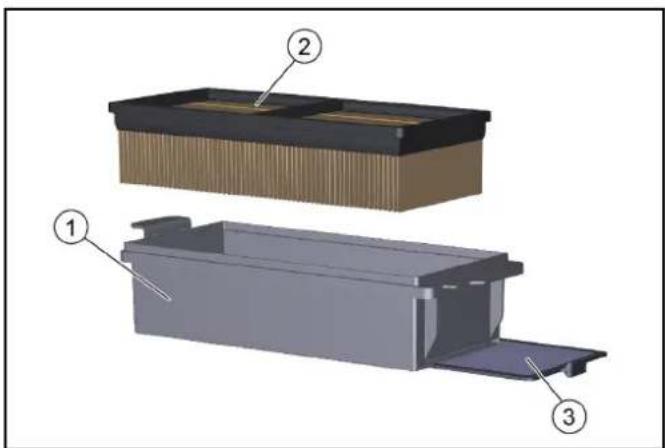

①Filterkassette
②Staubfilter
③Vorfilter, herausziehbar
6. Staubfilter und Vorfilter prüfen.

a Staubfilter zum Reinigen absaugen oder zusammen mit Filterkassette ausklopfen (nicht auswaschen).
b Den Vorfilter herausziehen und reinigen.

1. Filterabstreifer prüfen und reinigen.
2. Bei Beschädigung oder starker Verschmutzung, neuen Staubfilter oder Vorfilter in Filterkassette einsetzen.
3. Einbaurichtung der Filterkassette beim Einbau beachten.

Seitenbesen wechseln

Das Wechseln des Seitenbesens wird bei gekipptem Gerät beschrieben.

ACHTUNG

Verletzungs- und Beschädigungsgefahr

Entnehmen Sie vor dem Kippen des Gerätes den Akku und den Kehrbehälter.

Sichern Sie das gekippte Gerät vor dem Seitenbesenwechsel.

①Verschluss
②Seitenbesen
③Aufnahme

1. Kehrgutbehälter herausnehmen.
2. Akku herausnehmen.
3. Gerät nach hinten kippen und gegen Herunterkippen sichern.
4. Verschluss an der Unterseite herausschrauben.

a Öffnen: gegen den Uhrzeigersinn drehen

b Schließen: im Uhrzeigersinn drehen

1. Seitenbesen abnehmen.
2. Bei Bedarf Aufnahme reinigen.
3. Neuen Seitenbesen auf Aufnahme stecken und mit Verschluss befestigen.

Kehrwalze prüfen / wechseln

Das Prüfen und Wechseln der Kehrwalze bei gekipptem Gerät vornehmen.

ACHTUNG

Verletzungs- und Beschädigungsgefahr

Entnehmen Sie vor dem Kippen des Gerätes den Akku und den Kehrbehälter.

Sichern Sie das gekippte Gerät vor dem Kehrwalzenwechsel. Achten Sie beim Einsetzen der neuen Kehrwalze dass keine Borsten in die Bohrung der Kehrwalzenschwinge eingeklemmt werden.

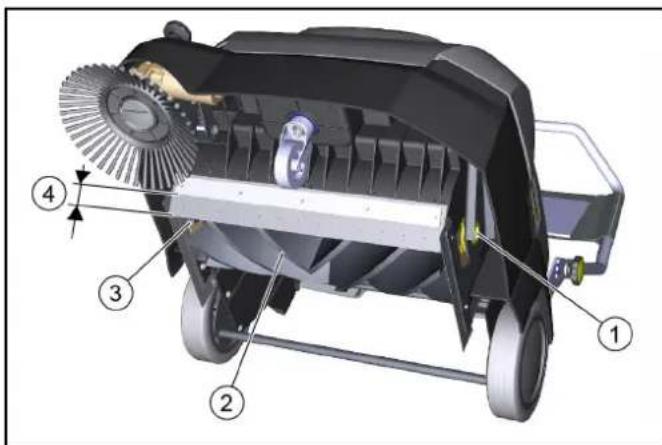

①Lagerschale
②Kehrwalze
③Antriebszapfen
④Abstand Dichtleiste zu Halteblech - Soll: 28 - 30 mm

1. Akku herausnehmen.
2. Kehrgutbehälter herausnehmen.
3. Gerät nach hinten kippen und gegen Herunterkippen sichern.
4. Eingewickelte Bänder und Schnüre von Kehrwalze entfernen.
5. Schmutz von Antriebszapfen entfernen.
6. Zum Wechseln der Kehrwalze, Kehrwalze am Grundkörper fassen. nach links drücken und nach unten herausziehen.
7. Neue Kehrwalze auf die Antriebszapfen (links) aufstecken. Auf der gegenüberliegenden Seite Lagerschale in die Bohrung der Kehrwalzenschwinge einrasten.
8. Bei gekipptem Gerät noch die Einstellung der vorderen Dichtleiste prüfen, bei Bedarf nachstellen.

Dichtleisten wechseln / einstellen

Dichtleisten Einstellwerte
Seitliche Dichtleisten Abstand zum Boden 1 - 2 mm
Vordere Dichtleiste	Abstand Dichtleiste zu Halte-blech 28 - 30 mm
Hintere Dichtleiste nicht einstellbar

HATCHER 1 2 3 4 4 5

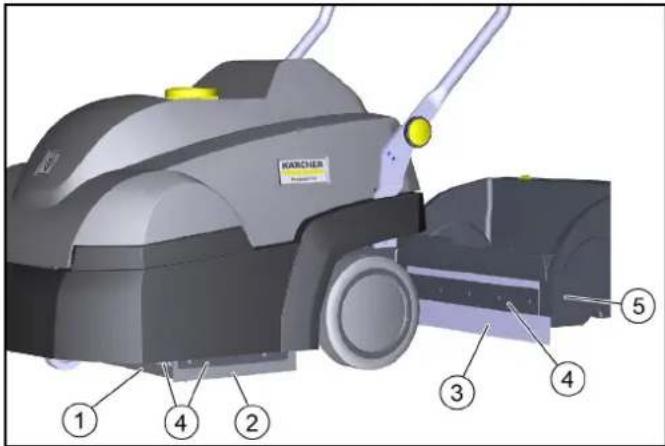

①Vordere Dichtleiste
②Seitliche Dichtleiste
③Hintere Dichtleiste (nicht einstellbar)
④Befestigung
⑤Kehrgutbehälter

1. Befestigung der Dichtleisten lösen.
2. Dichtleiste durch Verschieben in den Langlöchern einstellen. a Werte siehe in der Tabelle.
3. Stimmen die Einstellungen, Dichtleisten befestigen.

Hilfe bei Störungen

Hinweis

Bei allen nicht aufgeführten Störungen Kundendienst (Service) kontaktieren!

Kehrwalze / Seitenbesen laufen nicht oder nicht richtig

• Ein-/Aus Schalter einschalten (Stellung I).
• Akku aufladen.
• Akku richtig einrasten.
• Elektronik hat Gerät wegen Überlastung abgeschaltet (LED blinkt). Beim Wiedereinschalten beachten:

a Das Gerät am Ein-/Aus Schalter ausschalten.
b Kehrwalze anheben, dazu Drehgriff anheben und gegen den Uhrzeigersinn ganz nach oben drehen.
c Gerät am Ein-/Aus Schalter einschalten.

• Kehrwalze / Seitenbesen auf eingewickelte Bänder prüfen.
• Riemen kontrollieren.
• Gerätehaube ganz schließen (Haubenschalter).

Staub beim Kehren / ungenügende Saugleistung

• Kehrgutbehälter leeren.
• Dichtungen an Filterkassette und Kehrgutbehälter prüfen / auswechseln.
  ● Staubfilter und Vorfilter prüfen / reinigen / auswechseln.
  a Korrekter Sitz des Staubfilters und Vorfilters prüfen.
  b Staubfilter und Vorfilter bei leichter Verschmutzung reinigen.
  c Staubfilter und Vorfilter bei Beschädigung oder starker Verschmutzung auswechseln.
  ● Dichtleisten auf Verschleiß prüfen / einstellen / austauschen.
• Gebläse defekt, Kundendienst kontaktieren.

Kehrleistung nicht zufriedenstellend

• Kehrspiegel von Kehrwalze und Seitenbesen an der Verstellmöglichkeit richtig einstellen.
• Kehrwalze und Seitenbesen haben zu hohen Verschleiß, auswechseln.
• Dichtleisten auf Verschleiß prüfen, bei Bedarf einstellen / aus-tauschen.

Zubehör / Ersatzteile

Nachfolgend (auszugsweise) eine Übersicht an Verschleißteilen oder optional erhältlichem Zubehör.

Zubehör Beschreibung Bestell-Nr.
Seitenbesen Für textile	e Beläge im Innenbereich	2.884-355.0
Kehrwalze Für textile	Beläge im Innenbereich	2.886-002.0
Staubfilter Flachfalten	filter (PTFE) 6.907-449.0
Vorfilter 5.745-280.0
Entsorgungsbeutel 10	Stk. Entsorgungsbeutelim Set	2.884-358.0
Ersatzakku „Battery Power+ 36/75 DW“	Hochleistungsakku 36 V,7,5 Ah	2.445-043.0
Ladegerät „Battery Power+“	Schnellladegerät 36 V *EU	2.445-045.0

Technische Daten

Leistungsdaten Gerät

Betriebsdauer mit voll geladener Batterie	Minuten	bis zu 60
Arbeitsbreite	mm	450
Arbeitsbreite mit 1 Seitenbesen	mm	625
Theoretische Flächenleistung
Flächenleistung (max.)	m^2/h	2500
Batterie
Batterietyp		Lithium- lonen
Batteriekapazität	Ah	7,5
Batteriespannung	V	36
Umgebungsbedingungen
Umgebungstemperatur	°C	0 bis +40
Luftfeuchtigkeit, nicht betauend	%	0 - 90
Maße und Gewichte
Länge	mm	980
Breite	mm	675
Höhe	mm	1070
Leergewicht (Transportgewicht)	kg	39
Zulässiges Gesamtgewicht kg	54
Breite Kehrwalze	mm	450
Durchmesser Kehrwalze	mm	230
Durchmesser Seitenbesen	mm	250
Kehrgutbehälter
Volumen Kehrgutbehälter	I (kg)	20 (15)

Filter und Saugsystem

Filtersystem		Flachfaltenfilter
Filterfläche	m^2	0,95
Staubklasse		M

Ermittelte Werte gemäß EN 60335-2-72

Hand-Arm-Vibrationswert	m/s2	< 2,5
Schalldruckpegel L_pA	dB(A)	56
Unsicherheit K_pA	dB(A)	2
Schallleistungspegel L_WA + Unsicherheit K_WA	dB(A)	72
Unsicherheit K_WA	dB(A)	2

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Kehrsaugmaschine

Typ: 1.517-300.0 | 1.517-301.0

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

2011/65/EU

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN IEC 63000

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 70

Garantiert: 72

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Technische gegevens 41

Relevante EU-direktiver

Registrerte verdier iht. EN 60335-2-72

2000/14/EK: V. melléklet

Relevantne EU direktive
