BEDIENUNGSANLEITUNG Sportsline 85 ROLLEI

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie für einen richtigen Gebrauch der Digitalkamera die Gebrauchsanweisung sorgfältig durch. Bewahren Sie die Anleitung an einem sicheren Ort nach dem Lesen auf, so dass Sie sie später heranziehen können.

Vorsichtsmaßnahmen

Stellen Sie vor dem Gebrauch der Digitalkamera sicher, die unten aufgeführten Sicherheitsanweisungen zu lesen und zu verstehen.

• Versuchen Sie nicht, das Gehäuse der Digitalkamera zu öffnen oder die Digitalkamera auf irgendeine Art und Weise zu manipulieren. Wartung u Reparatur dürfen nur von autorisierten Service-Providern durchgeführt werden.
• Verwenden Sie nur das empfohlene Zubehör. Die Verwendung von Strom die nicht ausdrücklich für dieses Gerät empfohlen werden, kann zu Überhitzung, Verformung des Geräts, Brand, Stromschlag oder anderen Gefahren führen.

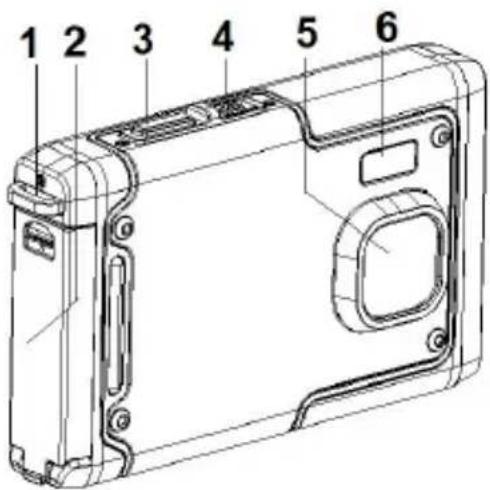

1. Teile der Digitalkamera

1: Öse für Trageschlaufe

2: Batteriefach

3: Auslöse-Taste

4: Ein-/Aus-Taste

5: Objektiv

6: Blitzlicht

7: LCD-Bildschirm

8: LED Ladeanzeige

9: T/Zoom-in-Taste

10: W/Zoom-out-Taste

11: LED Bereitschafts-Anzeige

12: Wiedergabe-Taste

13: Cursor nach Oben/Display-Taste

14: Cursor nach Rechts/Blitzeinstellung

15: OK-Taste

16: Löschen-Taste

17: Cursor nach Unten/Modus-Taste

18: Menü-Taste

19: Cursor nach Links/Selbstauslöser-Taste

20: Stativanschluss

21: Mikrofon

2. Vorbereitung für den Einsatz

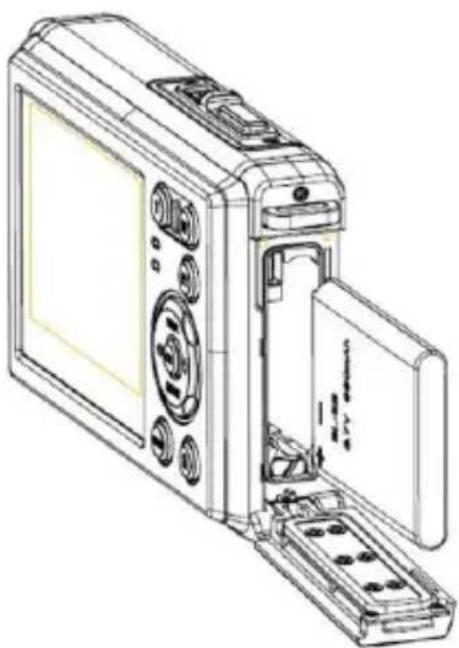

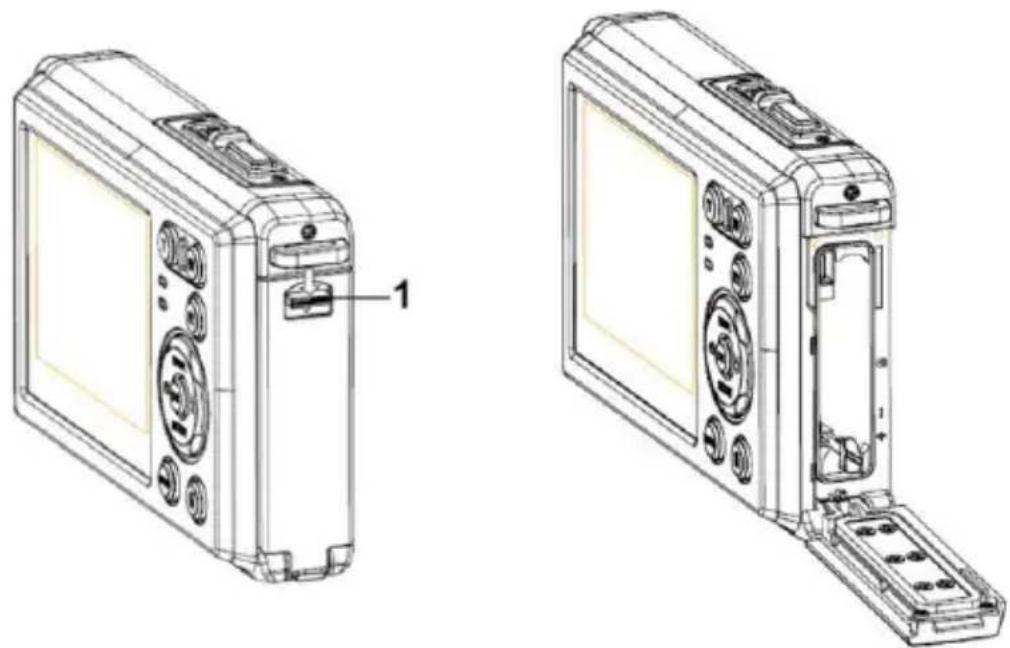

Akku installieren

1: Schieben Sie die Verriegelung (1) nach unten, um das Akkufach zu ä

2: Legen Sie die Batterie gemäß der positiven (+) und negativen (-) Pol entsprechend der Anzeige im Batteriefach ein.

3: Nachdem die Batterie richtig eingelegt ist, schließen Sie den Akkufach wieder

und achten Sie dabei auf ein eindeutiges Klickgeräusch. Überprüfen Sie Nutzung der Kamera im oder unter Wasser ob der Akkufachdeckel ordnungsgemäß geschlossen ist.

Batterie laden

Bitte laden Sie den Akku, wenn die Anzeige das Symbol zeigt.

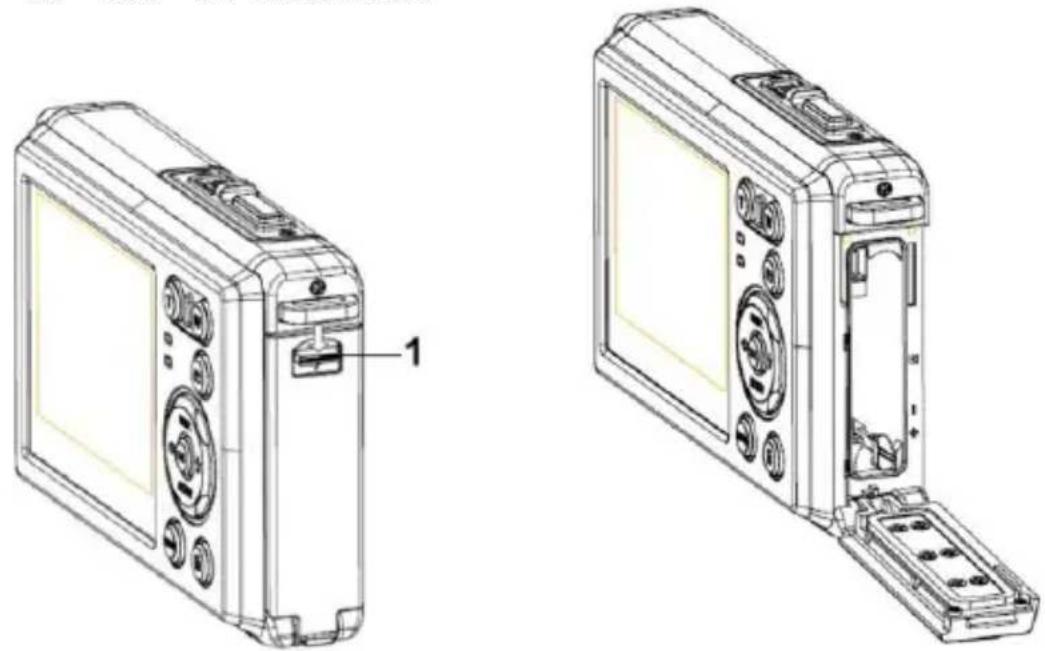

Speicherkarte einsetzen

1. Schalten Sie die Digitalkamera aus.

2. Schieben Sie die Verriegelung (1) nach unten, um das Akkufach zu c sehen Sie das SD-Kartenfach.

1. Schieben Sie die Speicherkarte mit dem Etikett zum LCD-Bildschirm in Kartenschlitz. Prüfen Sie die richtige Richtung, bevor Sie die Karte einschi

- Zum Herausnehmen der Speicherkarte öffnen Sie zuerst die Akkufachabdeckung und drücken dann leicht auf den Rand der Karte.

Speicherkarte formatieren

Beim Erstgebrauch dieser Digitalkamera ist es wichtig, die Speicherkarte zu formatieren. Alle Daten einschließlich geschützter Dateien werden gelöscht. Stellen Sie sicher, wichtige Dateien vor dem Formatieren auf Ihrem Comp speichern.

1: Schalten Sie die Kamera ein und öffnen Sie das Einstellungsmenü [ ]
2: Wählen Sie die Option "Formatieren" im Einstellungsmenü und bestätigen die Auswahl mit der OK-Taste.
3: Wählen Sie OK und bestätigen Sie die Auswahl mit der OK-Taste.
4: Wählen Sie "JA" und bestätigen Sie Ihre Auswahl mit der OK-Taste.

Sprache einstellen

Wenn Sie die Digitalkamera nach dem Kauf das erste Mal verwenden, sich sicher, eine Sprache auszuwählen. Stellen Sie zudem Datum und Uhrzeit vor bevor Sie die Digitalkamera verwenden.

1: Schalten Sie die Kamera ein und öffnen Sie das Einstellungsmenü [ ]
2: Wählen Sie die Option "Sprache" und bestätigen Sie Ihre Auswahl mir OK-Taste.
3: Wählen Sie Ihre Sprache an und bestätigen Sie Ihre Auswahl mit de

Datum und Uhrzeit einstellen

1: Schalten Sie die Kamera ein, drücken Sie auf die Taste MENÜ, um zu gelangen.
2: Drücken Sie auf die Taste Links oder Rechts, um das Menü [Aufnahmeeinstellungen] aufzurufen.
3: Wählen Sie die Option "Datum" und bestätigen Sie Ihre Auswahl mit OK-Taste.
4: Wählen Sie die Option "Datum einstellen" und bestätigen Sie mit der

5: Mit den Tasten Hoch/Runter ändern Sie die Werte der Parameter, mit Tasten Links/Rechts wechseln Sie zwischen den Parametern.
6: Drücken Sie zum Bestätigen der Einstellungen auf die OK-Taste.

Hinweis: Datum und Uhrzeit können nur zu Fotos hinzugefügt werden, in Funktion [Datum] im Menü Aufnahmeeinstellungen aktiviert wird.

3. Gebrauch dieser Digitalkamera

Ein- und Ausschalten der Digitalkamera

1. Nutzen sie die Ein/Aus-Taste um die Kamera an und wieder aus zu sie Um den Akku zu schonen können Sie im Menü "Einstellung" die automa Abschlatung der Kamera aktivieren.

Aufnahmemodus ändern

Die Digitalkamera verfügt über vier Modi:

1: Drücken Sie zum Einschalten der Digitalkamera die Ein-/Aus-Taste.
2: Drücken Sie die Modus-Taste um zwischen den verschiedenen Aufnahm

zu wechseln. Der aktive Modus wird im TFT-Monitor der Kamera links angezeigt.

Display	Titel	Beschreibung
	Aufnahme-Modus	Zur Aufnahme von Standbildern.
	Video-Modus	Zur Aufnahme von Video-Clips.
	Audio-Modus	Zur Aufnahme von Audio-Dateien.
	Wiedergabe-Modus	Zur Vorschau aufgenommener Dateien.

Hinweis:

Den Wiedergabe-Modi können Sie nur über die Taste Wiedergabe-Taste au Drücken Sie die Wiedergabe-Taste erneut, um zurück zum Aufnahme-Modus wechseln.

Aufnahme von Fotos

1: Nach dem Einschalten der Kamera befindet sich diese Werksseitig imm Foto-Modus 📄.

2: Zoomen:

Drücken Sie auf die Tasten T oder W, um hinein- oder herauszuzoomen. Der Vergrößerungswert erscheint auf dem LCD-Bildschirm.

3: Halten Sie die Digitalkamera ruhig und drücken Sie auf die Auslöse-Ta ein Bild aufzunehmen.
4: Drücken Sie auf die MENU (MENÜ)-Taste, um das Menü anzuzeigen, in Szene, Bildgröße, Anti-Shake, Gesichtserkennung, Lächeln-Modus, Aufnahme, Aufnahmeeinstellung, Bildeinstellung.

Gebrauch des Selbstauslösers

Mit dem Selbstauslöser können Sie eine Verzögerung vom Drücken des A bis zur Bildaufnahme einstellen.

1: Schalten Sie die Kamera ein und gehen Sie in den Aufnahmemodus Digitalkamera.
2: Drücken Sie die Selbstauslöse-Taste um den Selbstauslöse Modus zu al Bei jedem weiteren Druck der Taste wechseln Sie zwischen verschiedener Selbsauslöser-Modi.

Aus: Selbstauslöser deaktivieren.

2 Sekunden: Verzögerungszeit für den Auslöser 2 Sekunden.
5 Sekunden: Verzögerungszeit für den Auslöser 5 Sekunden.
10 Sekunden: Verzögerungszeit für den Auslöser 10 Sekunden.

3: Drücken Sie die Auslöse-Taste, um ein Bild aufzunehmen.
4: Die rote LED blinkt bis die Aufnahme gemacht wurde.

Gebrauch des Blitzes

Mit dem Blitz werden nicht nur Aufnahmen bei schwachen Lichtverhältniss gemacht, sondern auch, wenn sich das Motiv im Schatten befindet oder Hintergrundbeleuchtung. Durch drücken der Blitz-Taste wechseln Sie die verschiedenen Blitz-Modi. Der Blitz wird bei andauernden Aufnahmen oder Videoaufnahme nicht aktiviert.

1: Gehen Sie in den Aufnahmemodus der Digitalkamera.
2: Drücken Sie die Blitz-Taste, um den Blitz - Modus zu ändern.

Jedes Mal wenn die Blitz-Taste gedrückt wird, ändert sich das Blitzsymbo TFT-Monitor.

	Auto: Automatisch Ein-/Ausschalte
	Blitz ein: Blitz aktivieren
	Blitz aus: Blitz deaktivieren

3: Drücken Sie die Auslöse-Taste, um ein Bild aufzunehmen.

Hinweis:

Wenn der Akku-Ladezustand niedrig ist, funktioniert der Blitz nicht.

Drücken Sie auf die Blitz-Taste. Die Meldung "Niedriger

Akku - Ladezustand" wird auf dem LCD - Bildschirm angezeigt.

Ein Videoclip aufnehmen

1: Schalten Sie die Kamera ein, und wählen Sie mit der Modus-Taste d Modus an.
2: Zoomen:

Drücken Sie auf die Tasten T oder W, um hinein- oder herauszuzoomen. Der

Vergrößerungswert erscheint auf dem LCD-Bildschirm.

3: Drücken Sie die Auslöse-Taste, um die Aufnahme zu starten.
4: Drücken Sie nochmals die Auslöse-Taste, um die Aufnahme anzuhalten.

kein Speicherplatz mehr vorhanden ist, hält die Videokamera automatisch Aufnahme an.

5: Drücken Sie auf die MENÜ Taste, und wählen Sie die gewünschten Videoeinstellungen.

• Oben auf dem LCD-Bildschirm wird die Aufnahmezeit angezeigt.
• Entfernen Sie die Karte nicht während der Videoaufzeichnung. Dies können sonst zu einer Fehlfunktion der Digitalkamera führen.

Audio-Aufnahme

1: Schalten Sie die Kamera ein und wählen Sie den Audio-Modus.( ).
2: Drücken Sie den AUSLÖSER, um die Aufnahme zu starten.
3: Drücken Sie nochmals auf den AUSLÖSER, um die Aufnahme anzuhalte. Wenn kein Speicherplatz mehr vorhanden ist, hält die Kamera die Aufnah automatisch an.

4. Wiedergabe:

Wiedergabe der Fotoaufnahmen.

1: Drücken Sie auf die Wiedergabe-Taste, um in den Wiedergabe-Modus gelangen.
Die zuletzt aufgenommene Datei erscheint auf dem LCD-Bildschirm. Wenr keine Bilder gespeichert wurden, erscheint die Meldung(Keine Datei vorhanden).
2: Drücken Sie auf die Tasten LINKS oder RECHTS, um das vorherige oder nächste Bild anzusehen.
3: Drücken Sie auf die Taste NACH OBEN, um die Diashow wiederzugebe
4: Zoomen:
Drücken Sie auf die Tasten Toder W, um in das Bild hinein- oder herauszuzoomen. Sobald das Bild vergrößert ist, können Sie durch Drück NACH OBEN, NACH UNTEN, LINKS, RECHTS die Details des Bildes ansehen.
5: Drücken Sie auf die Taste OK, um in den normalen Modus zurückzu

Wiedergabe von Video-Clips

1: Stellen Sie die Digitalkamera in den Wiedergabe-Modus.
2: Wählen Sie mit den Tasten LINKS oder RECHTS den Videoclip aus, den Sie wiedergeben möchten.
3: Drücken Sie auf den AUSLÖSER, um die Wiedergabe zu starten und nochmals darauf, um sie anzuhalten. Drücken Sie auf die NACH OBEN-Taste, um die Wiedergabe zu beenden.

Wiedergabe von Audio-Dateien

1: Drücken Sie auf die WIEDERGABE-Taste, um die Digitalkamera auf den Wiedergabemodus zu stellen.
2: Wählen Sie mit den Tasten LINKS oder RECHTS die Audio-Datei aus, die Sie wiedergeben möchten.
3: Drücken Sie auf den AUSLÖSER, um die Wiedergabe zu starten. Drück auf OK, um die Wiedergabe zuunterbrechen und nochmals darauf, um fortzufahren. Drücken Sie nochmals auf den AUSLÖSER, um die Wiederg beenden.

Miniaturbilder anzeigen

Drücken Sie im Wiedergabe-Modus auf die W-Taste, um die Datei im Miniaturbilder-Modus anzusehen. Wählen Sie mit den LINKS/RECHTS/NACH OBEN/NACH UNTEN Tasten eine Datei aus. Drücken Sie auf die Taste OK, um die Datei als Vollbild anzusehen.

5. Verbindungen herstellen

Anschluss der Digitalkamera an einen PC

Dateien können auf zwei Arten von der Speicherkarte der Digitalkamera a einen Computer heruntergeladen werden:

• Durch Einlegen der Speicherkarte in einen Kartenleser
• Durch Anschluss der Kamera mit dem mitgelieferten USB-Kabel an eine Computer.

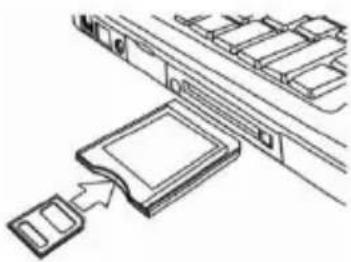

Über einen Kartenleser

1:Nehmen Sie die Speicherkarte aus der Digitalkar schieben Sie sie in einen Kartenleser, der an ein Computer angeschlossen ist.

2: Öffnen Sie [My Computer] (Mein Computer) o [Windows Explorer] und machen Sie einen Doppel

das Wechseldatenträger-Symbol, das für die Speicherkarte steht.

3: Kopieren Sie die Bilder von der Karte in ein Verzeichnis Ihrer Wahl Festplatte des Computers.

Anschluss der Digitalkamera über ein USB-Kabel an einen PC

1: Stecken Sie das mitgelieferte USB-Kabel in den USB-Port Ihres Comput- schalten Sie die Digitalkamera ein. Auf dem Bildschirm erscheint ein Syml "MSDC", sobald eine erfolgreiche Verbindung mit dem Computer hergestellt wurde.

2:Öffnen Sie [My Computer] (Mein Computer) oder [Windows Explorer]. Ei "Wechseldatenträger" erscheint auf der Festplattenliste. Machen Sie einen Doppelklick auf "Wechseldatenträger", um

seinen Inhalt anzusehen. Die in der Kamera gespeicherten Dateien befinde im Ordner"DCIM".

3: Kopieren Sie die Fotos oder Dateien auf Ihren Computer.

Hinweis: Um in den PC CAM-Modus zu gelangen, müssen Sie zunächst die Auslöse-Taste ein paar Sekunden lang drücken. Schließen Sie dann den Camcorder mit dem mitgelieferten Kabel an den Computer an. Ein Symbol "CAM" erscheint auf dem Bildschirm. Wenn nicht, drücken Sie weiterhin a Auslöse- sowie die Ein-/Aus-Taste. Ein Symbol "PC CAM" erscheint auf de Bildschirm.

6. Technische Kenndaten

Sensor	8.0 MegaPixel CMOS
Display	2,4" TFT-Farb-LCD
Blende	F/2,8, f=5,3mm
Auslöser	Auslöser: 1/2~1/1800 Sek.
Auflösung	Standbild:[12M]: 4000x3000; [10M]: 3648x2736;[8M]: 3264x2448; [7M]: 3072x2304;[5M]: 2592x1944; [3M]: 2048x1536;[2M]: 1600x1200; [VGA]: 640x480;Video:FHD 1920x1080; HD:1280x720;D1:720x480;VGA: 640x480;QVGA: 320x240
Auto Power Aus	Aus, 1, 2, 3, 4, 5 und 10 Minuten
Empfindlichkeit	ISO Auto/100/200/400
Weißabgleich	Auto/Tageslicht/Wolkig/Glühlampe/Fluoreszierend
Szene	Automatisch/ Nachtportrait/ Nachtszene/ Portrait/Landschaft/ Sport/ Party/ Strand/ Hohe Sensitiv-Unterwasser
Belichtung	-3EV bis +3EV in 1 Schritt
Aufnahme fortfahren	JA
Selbstauslöser	2/5/10 Sek.
Speicher	Externer Speicher: SD / MMC
Stromversorgung	Li-Ion-Batterie
Umgebungstemperatur	Betrieb: 0 °C bis 40 °CLagerung: -20 bis 60°C
Abmessungen	101x64x23.4 (mm)
Gewicht	Kameragehäuse ohne Batterie: Ca. 135 g

Konformität

HiermiterklärtderHersteller, dassinÜbereinstimmungmitdengrundlegenden AnforderungenunddenübrigeneinschlägigenBestimmungenmitdenfolgenden EuropäischenRichtlinienanderRolleiSportsline85dieCE-Kennzeichnung angebrachtwurde:

2011/65/EGRoHS-Richtlinie 2004/108/EGEMV-Richtlinie 2006/95/EECLVDRichtlinie 2002/96/EGWEEERichtlinie

DieEG-Konformitätserklärungkann-unterderinderGarantiekarteaufgeführten Adresse-angefordertwerden
