CFS20 - Poolfilter GRE - Kostenlose Bedienungsanleitung

Marke	Gre
Modell	CFS20
Produkttyp	Poolfilter
Kategorie	Kartuschenfilter
Stromversorgung	230 V / 50 Hz
Nennleistung	Über 50 W
Elektrischer Schutz	Integrierter Fehlerstromschutzschalter (RCD) 30 mA
Maximale Förderhöhe der Pumpe	1,5 m
Maximale Flüssigkeitstemperatur	35 °C
Sicherheitsabstand zum Pool	Mindestens 3,5 m
Empfohlene Positionierung	Mindestens 20 cm unter dem höchsten Wasserstand und 60 cm vom Beckenrand entfernt
Hauptfunktion	Filtration von aufstellbarem Poolwasser
Empfohlene Betriebsdauer	4 bis 6 Stunden pro Tag
Wartung der Kartusche	Monatliche Reinigung mit Wasserstrahl; bei Bedarf Austausch
Enthaltene Ersatzteile	Filterkartusche, Siebe, Dichtkappen, Dichtungen
Reparierbarkeit	Motor nicht zerlegen; Netzkabel nicht austauschbar
Garantie	2 Jahre (Konformitätsmängel)
Verwendung	Nur für aufstellbare Pools; nicht zum Absaugen verwenden

Häufig gestellte Fragen - CFS20 GRE

Wie installiere ich den Gre CFS20 Poolfilter korrekt?

Stellen Sie die Pumpe mindestens 20 cm unter dem höchsten Wasserstand und 60 cm vom Beckenrand entfernt auf. Schließen Sie die Schläuche wie im Schema gezeigt an, öffnen Sie die Dichtkappen (P13) und befestigen Sie die Siebe (P14). Stellen Sie sicher, dass die Gummidichtung richtig sitzt, bevor Sie den Deckel aufschrauben.

Wie entlüfte ich die Pumpe?

Drehen Sie das Sicherheitsventil gegen den Uhrzeigersinn, bis etwas Wasser austritt, und schließen Sie es dann sofort wieder. Die Pumpe ist dann entlüftet. Betreiben Sie sie niemals trocken.

Wie oft muss ich die Filterkartusche reinigen oder austauschen?

Reinigen Sie die Kartusche einmal im Monat mit einem starken Wasserstrahl. Ersetzen Sie sie, wenn die Reinigung nicht ausreicht. Je nach Nutzung wird ein Austausch alle 1 bis 2 Monate empfohlen.

Welche elektrischen Sicherheitsvorkehrungen sind zu beachten?

Die Pumpe muss an eine geerdete Steckdose angeschlossen werden, die durch einen Fehlerstromschutzschalter (RCD) von 30 mA geschützt ist. Nie mit nassen Händen einstecken. Transformator und Steckdose müssen mindestens 3,5 m vom Pool entfernt sein.

Kann ich den Filter zum Absaugen des Pools verwenden?

Nein, diese Filterpumpe ist nicht zum Absaugen geeignet. Verwenden Sie sie nur zur Wasserfiltration.

Was tun, wenn die Pumpe nicht entlüftet?

Überprüfen Sie, ob die Pumpe unter dem Wasserstand positioniert ist, alle Anschlüsse dicht sind und das Sicherheitsventil funktioniert. Stellen Sie sicher, dass die Kartusche sauber und die Dichtung richtig platziert ist.

Ist es normal, dass die Pumpe heiß wird?

Leichte Wärme ist normal, aber übermäßige Überhitzung kann auf längere Nutzung hinweisen. Lassen Sie die Pumpe nicht länger als 6 Stunden pro Tag laufen, um eine Überhitzung des Motors zu vermeiden.

Wie pflege ich das Äußere der Pumpe?

Reinigen Sie das Äußere mit einem milden Reinigungsmittel und Wasser, spülen Sie es dann ab. Verwenden Sie niemals Lösungsmittel und schmieren Sie die Pumpe nicht. Trennen Sie vor der Reinigung immer den Netzstecker.

Was tun, wenn das Netzkabel beschädigt ist?

Das Netzkabel ist nicht austauschbar. Wenn es beschädigt ist, muss das gesamte Gerät gemäß den WEEE-Vorschriften entsorgt werden.

Wie lange beträgt die Garantie?

Die Garantie beträgt 2 Jahre ab Lieferdatum und deckt Konformitätsmängel ab. Sie deckt keinen normalen Verschleiß, Verbrauchsmaterialien oder Schäden durch unsachgemäße Installation ab.

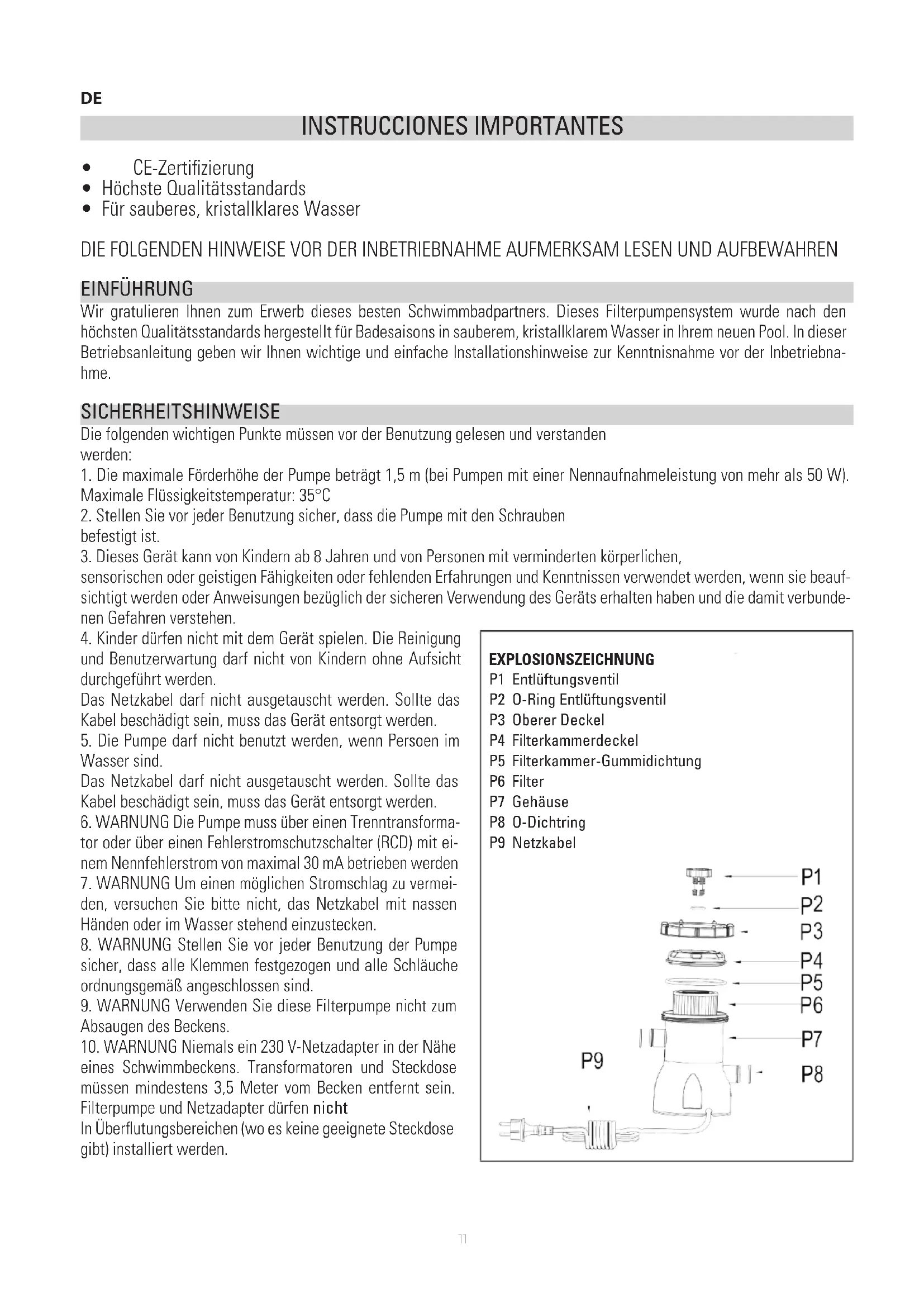

BEDIENUNGSANLEITUNG CFS20 GRE

Manuel d'instructions-Bedienungsanleitung

CE-Zertifizierung
- Hochste Qualitätsstandards
- Für sauberes, kristallklares Wasser

DIE FOLGENDEN HINWEISE VOR DER INBETRIEBNAHME AUFMERKSAM LESEN UND AUFBEWAHREN

EINFUHRUNG

Wir gratulieren Ihnen zum Erwerb these besten Schwimmbadpartners. Dieses Filterpumpensystem wurde nach den hochsten Qualitätsstandards hergestellt für Badesaisons in sauberem, kristallklarem Wasser in Ihr neu Pool. In dieser Betriebsanleitung geben wir Ihnen wichtige und einfache Installationshinweise zur Kenntnisnahme vor der Inbetriebnahme.

SICHERHEITSHINWEISE

Die folgenden wichtigen Punkte müssen vor der Benutzung gelesen und verstanden werden:

1. Die maximale Forderhöhe der Pumpe beträgt 1,5 m (bei Pumpen mit einer Nennaufnahmeleistung von mehr als 50 W).
   Maximale Flüssigkeitstemperatur: 35^
2. Stellen Sie vor jeder Benutzung sicher, dass die Pumpe mit den Schrauben befestigt ist.
3. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen und Kenntnissen verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren Verwendung des Geräts erhalten haben und die damit verbunde

nen Gefahren verstehen.

1. Kinder dürfen nicht mit dem Gerät speien. Die Reinigung und Benutzerwartungarf nicht von Kindern ohne Aufsicht durchgeführt werden.
   Das Netzkabelarf nicht ausgetauscht werden.Solletdas Kabel beschadigt sein,mussdas Gerat entsorgt werden.
2. Die Pumpearf nicht benutzt werden, wenn Persoen im Wasser sind.
   Das Netzkabelarf nicht ausgetauscht werden.Sollte das Kabel beschadigt sein,mussdasGeratentsorgtwerden.
3. WARNING Die Pumpe muss über einen Trenntransformer oder über einen Fehlerstromschutzschalter (RCD) mit einem Nennfeherstrom von maximal 30mA betrieben werden
4. WARNING Um einen möglichen Stromschlag zu vermeiden, versuchen Sieitte nicht,dasNetzkabelmit nassen Händen oder im Wasser stehend einzustecken.
5. WARNING Stellen Sie vor jeder Benutzung der Pumpe sicher, dass alle Klemmen festgezogen und alle Schläuche ordnungsgemäß angeschlossen sind.
6. WARNING Verwenden Sie diese Filterpumpe nicht zum Absaugen des Beckens.
7. WARNING Niemals ein 230 V-Netzadapter in der Höhe eines Schwimmbeckens. Transformatoren und Steckdose müssen mindestens 3,5 Meter vom Becken halten sein. Filterpumper und Netzadapter)durfen nicht

In Überflutungsbereichen (wo es keine geeignete Steckdose gibt) installiert werden.

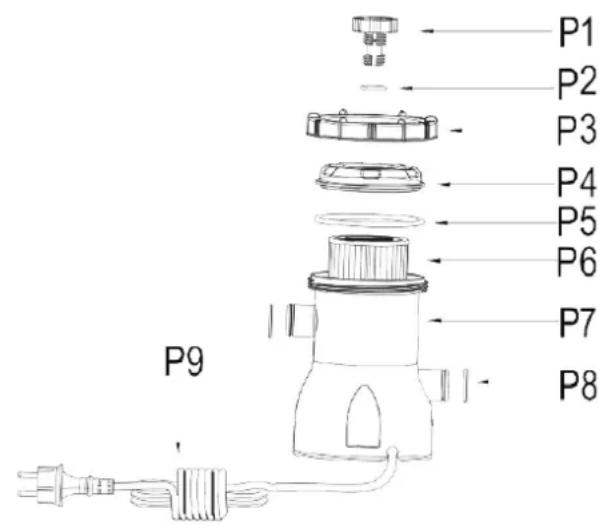

EXPLOSIONSZEICHNUNG

P1 Entlüftungsventil
P2 0-Ring Entlüftungsventil
P3 Oberer Deckel
P4 Filterkammerdeckel
P5 Filterkammer-Gummidichtung
P6 Filter
P7 Gehause
P8 0-Dichstring
P9Netzkabel

INSTALLATIONSANWEISUNGEN

1. Stellen Sie Ihr Schwimmbecken exakt auf. Füllen Sie es vollständig mit Wasser.
2. Stellen Sie die Filterpumpeneinheit mindestens 8 Zoll (20 cm) unterhalb des hochsten Beckenwasserstandsauf.
3. Halten Sie die Filterpumpe mindestens 2 Fuß (61 cm) von der Seitenwand des Beckens halten.
4. Setzen Sie die Filterkartusche in das Filterpumpengehause ein.
5. Stellen Sie sicher, dass die Filterkammer-Gummidichtigung in der Dichtungsnut auf der Oberseite der Filterpumper eingesetzt ist.
6. Schrauben Sie den Filterkammerdeckel von Hand oben auf das Filterpumpengehäuse.
7. Schließen Sie die Schläuche wie in der Installationsabbildung an und befestigen Sie die Pumpe an der Beckenwand. Denken Sie daran, Schlauchklemen zu benutzen undziehen Sie diese nochmals mit einem Schraubenzieher an.
8. Öffnen Sie beiden Wand-Verschlussstopfen (P13) auf der Beckeninnenseite und stecken Sie für jeder ein Sieb (P14) ein.
9. Warten Sie ausreichend lange, bis sich die Filterkammer mit Wasser gefüllt hat. Die Filterpumper niemals trocken in Betriebnehmen.
10. Erkundigen Sie sich bei den örtlichen Behörden über die entsprechenden Normen und

(ENNTTTRRREARNEERSESSWNLHOIN)

Anforderungen für die Elektroinstallation. Stecken Sie das Netzkabel in eine geerdete Steckdose und geschützt durch einen Fehlerstromschutzschalter (GFCI). Für die Überprüfung und/oder gegebenenfalls die Installation eines GFCI-Fehlerstromschutzschalters wenden Sie sichitte an einen qualifizierten Elektriker.

BETRIEBSANLEITUNG

1. Die Pumpe saugt selbst an, solange sie mindestens 8 Zoll (20 cm) unterhalb des hochsten Beckenwasserstandsaufgestellt ist und sich ein Entluftungsventil an der Oberseite der Pumpe befindet. Drehen Sie einfach den Drehknopf des Ventils gegen den Uhrzeigersinn. Sobald ein weniger Wasser austritt, schlieben Sie es sofort durch Drehen im Uhrzeigersinn. Die Pumpe ist nun vollständig entfuftet.
2. Lassen Sie die Filterpumperiemals trocken laufen. Dies kann die Dichtungen beschädigen, was zu Undichtigkeit und/oder Überflutung führen kann.
3. Stellen Sie vor jeder Benutzung sicher, dass alle Schlauchklemmen festgezogen sind.
4. Stellen Sie zur Sicherheit vor jeder Benutzung sicher, dass auf der Innenseite bevide Wand-Verschlussstopfen (P13) offen sind und die Siebe (P14) ordnungsgemäß eingesetzt wurden.
5. Um einen möglichen Stromschlag zu vermeiden, versuchen Sieitte nicht, das Netzkabel mit nassen Handen oder im Wasser stehend einzustecken.
6. Die Filterpumper muss in aufrechter, vertikaler Position betrieben werden.
7. Die Filterpumpe muss auf einem ebenen, festen Untergrund aufgestellt werden. Die Verwendung eines Podests oder einer erhöhten Plattform ist nicht vorgesehen.
8. Nach der Überprüfung schalten Sie die Pumpe ein, indem Sie ihr Stromkabel in eine Fehlerstromschutzschalter-Steckdose einstecken.
9. Um die volle Lebensdauer der Pumpe zu erhalten und das Schwimmbecken ordnungsgemäß gefiltert zu halten, sollene ihre Pumpe etwa 4 bis 6 Stunden pro Tag laufen.
10. Überbeanspruchung kann zu Überhitzung und/oder Durchbrennen des Motors führen. Handeln Sie an extremen Tagen mit Umsicht und achten Sie darauf, die Filterpumpe nicht durchgehend über einen längeren Zeitraum laufen zu halten.

REINIGUNG UND AUSTAUSCH

1. Die Filterkartusche Ihres Filterpumpensystems sollena etwa einmal im Monat ausgetauscht werden.
2. Die regelmäßige Reinigung ihrer Filterkartusche kann die Funktionsfähigkeit ihrer Filterpumpe erhöhen und die Lebensdauer der Kartusche vor dem Austausch entsprechend verlangern.
3. Das Gerät muss für die Dauer der Reinigung der Filterkartusche von der Stromversorgung getrennt bleiben.
4. Entfernen Sie die Siebe (P14) auf der Innenseite des Schwimmbeckens, und verschreiben Sie die Wandanschlüsse mit den Stopfen (P13).
5. Drehen Sie das Entlüftungsventil, um die Luftansaugung im Innern zu entlasten.
6. Entferen Sie den Filterkammerdeckel sowie die Filterkammer-Gummidichtung und erhnen Sie die Filterkartusche Heraus.
7. Reinigen Sie die Filterkartusche mit einem Gartenschlauch durch einen direkten, kräftigen Wassersprühstrahl.
8. Kann die Filterkartusche auf diese Weise nicht effektiv gereinigt werden, ist es an der Zeit, sie gegen eine neue auszubauschen.
9. ihre saubere (oder neue) Filterkartusche kann nun wieder in die Filterkammer eingesetzt werden; auf Seite 3 finden Sie die Installationsanweisung,
   um die Filterpumpeneinheit wieder zusammenzubauen.

ALLGEMEINE WARTUNG

1. Zur Vermeidung von gefährlichen oder tõdlichen Stromschlagen vor der Reinigung der Pumpe stets die Stromversorgung des Geräts unterbrechen.
2. Eine regelmäßige mechanische Pumpenwartung ist nicht erforderlich. (Versuchen Sie niemals, den Pumpenmotor zu demontieren).
3. Gegebenenfalls konnen Sie die Außenseiten der Pumpe mit einem milden Reinigungsmittel und Wasser reinigen und mit einem Schlauch abspulen.

4. Für die Pumpe ist kein Schmiermittel erforderlich.
   5 Verwenden Sie keine Lösungsmittel, um die Filterkartusche zu reinigen, da diese die Kunststoffkomponenten in der Pumpe beschädigen.

5. Certificazione CE

6. I più elevati standard qualitativi
7. Assicura acqua perfettamente pulita e limpida

LEGGERE ATTENTAMENTE LE ISTRUZIONI RIPORTATE A CONTINUAZIONE PRIMA DELL'UTILIZO E CONSERVARLE

INTRODUZIONE

ALLGEMEINE GESICHTSPUNKTE

• In Übereinstimmung mit diesen Verpfugungen garantiert der Verkauf, dass das Produkt dieser Garantie ("das Produkt") entspricht und dass es im Moment der Übergabe in allen Punkten mit den Anforderungen übereinstimmt.
• Der Garantiezeitraum für das Produkt beträgt zwei (2) Jahre und wird ab dem Augenblick der Lieferung an den Käufer gerechnet.
• Falls ein Mangel am Produkt auftritt und der Käufer den Verkauf innerhalb des Garantiezeitaums darüber unterrichtet, muss der Verkauf der Produkt auf eigene Kosten dort reparieren oder ersetzen, wo es fürihn am günstigsten ist, es sei dann, dies ist unwilling oder unverhältnismäßig.
• Wenn das Produkt weder repariert noch ersetzt werden kann, kann der Käfer einen angemessenen Preisnachlass beantragen, oder, falls es sich um einen größeren Mangel handelt, die Auflösung des Kaufvertrages.
  Die Teile, die aufgrund dieser Garantie ersetzt oder repariert werden, verlangern den Garantiezeitraum fur das Originalprodukt nicht. Jedoch existiert fur diese Teile eine eigene Garantie.
• Um die vorliegende Garantie wirksam werden zu halten, muss der Käufer das Kaufdatum und das Lieferdatum des Produktes belegen.
• Nach Ablauf von sechs Monaten ab Lieferung des Produktes an den Käfer muss, im Falle eines Mangels, den Käfer den Ursprung und das Vorhandensein des angegebenen Mangels belegen.
  Das vorliegende Garantiezertifikat schrankt die Rechte, die der Verbraucher aufgrund der herrschenden, nationalen Gesetzgebung hat, nicht ein.

SONDERBEDINGUNGEN

Die vorliegende Garantie gilt fur die Produkte, auf die sich theses Handbuch bezieht.
Das vorliegende Garantiezertifikat ist nur in den Ländern der Europäischen Gemeinschaft anwendbar.
- These Garantie gilt nur, wenn der Käufer alle Anweisungen des Herstellers, die in der Produktbegleitenden Dokumentation enthalten und für die jeweilige Produktlinie und Modell anwendbar ist, streng einhalt.
- Wenn ein Zeitplan für den Austausch von Teilen, die Instandhaltung und Reinigung bestimmter Teile oder Produktkomponenten aufgestellt wurde, gilt die Garantie nur dann, wenn dieser Zeitplan korrekt eingehalten wurde.

EINSCHRANKUNGEN

Die vorliegende Garantie ist nur auf Verkäufe an Verbraucher anwendbar. "Verbraucher" sind alle Personen, die diese Produkt zu privaten Zwecken erwerben.
- Es wird keine Garantie für die normale Abnutzung durch den Gebrauch des Produktes gewährt. Informationen über Teile, Komponenten und/oder verschließlich Materialien oder Verbrauchsgüter oder Batterien, Glühbirnen etc. finden Sie in der Dokumentation, die das jeweilige Produkt begleitet.
In folgenden Fällen gilt die Garantie nicht: (I) Das Produkt wurde nicht korrekt benutzt; (II) das Produkt wurde von nicht autorisierten Personen repariert, instand gehalten oder bedient oder (III) das Produkt wurde mit nicht originen Ersatzteilen repariert oder instand gehalten. Wenn der Mangel auf eine falsche Installation oder Inbetriebnahme darüberzuführen ist, gilt die vorliegende Garantie nur, wenn diese Installation oder Inbetriebnahme in den Kaufvertrag des Produktes eingeschlossen war, und von dem Verkauf oder auf dessen Verantwortung durchgeführt wurde.

2-DURCHGESTRICHENEN ABFALLCONTAINERS MIT RÄDERN

• Um die Menge an Abfallen, die aus elektrischen und elektronischen Geräten bestehen, zu reduzieren, die Gefahr einzudemmen, die Wiederverwertung der Apparate und die Bewertung dieser Rückstände zu fördern und ein geeignetes Management zu finden, um die Wirksamkeit des Umweltschutzes zu erhöhen, werden eine Reihe von Normen festgelegt, die auf die Herstellung des Produktes angewandt werden, und Normen, die sich auf die korrekte und umweltbewusste Entsorgung beziehen, wenn diese Produkte zu Abfall werden.
• Ebenso soll das Umweltbewusstsein aller Beteiligten verbessert werden, die mit den elektrischen und elektronischen Apparaten während deren gesamtem Nutzungszyklus in Kontakt kommt, das sind zum Beispiel die Hersteller, die Vertreiber, die Benutzer und insbesondere diejenigen, die direkt mit der Entsorgung der Rückstände zu tun haben, die durch diese Apparate entstehen.
  Ab dem 13. August 2005 gibt es zwei Mochlichkeiten für die Rückgabe, wenn Sie diesen Apparat entsorgen möchten:
• Falls Sie einen neuen, ähnlichen Apparat oder einen, der den gleichen Funktionen dient, erwerben, konnen Sie das alte Gerät kostenlos beim Kauf des neuen Gerätes an ihren Verkäufe zurückgeben.
• Oder Sie können den Apparat zu einer der öffentlichen Annahmestellen für diese Art von Sondermüll bringen.
• Wir übernehmen die Kosten der Entsorgung.
  Die Apparate sind mit einem Etikett mit dem Symbol eines „durchgestriichen Abfallcontainers mit Rädern" versehen. Dieses Symbol gibt an, dass es sich um Sondermull handelt, und nicht um gewöhnlichen städtischen Müll.
• Unsere Produkte bestehen aus Materialien und Komponenten hoher Qualität, die umweltfreundlich sind und wieder benutzt oder recyceilt werden können. Dennoch sind die verschiedene Teile, aus denen these Produkt besteht, nicht biologisch abbaubar, deshalb können sie nicht einfach weggeworfen werden. Um dieser Produkt korrekt zu recycling,itte den elektrischen Motor von der Filteranlage zerlegen.

1-CERTIFICATO DI GARANZIA

ASPETTI GENERALI

Wir behalten uns das Recht vor die Eigenschaften unserer Produkte oder den Inhalt diese Prospektes teilweise oder vollständig, ohne vorherige Benachrichtigung zu ändern.
