Produkttyp	Abdeckungsroller für Aufstellbecken
Marke	GRE
Modell	40135
Geeignet für Beckenform	Rechteckig, rund oder oval
Verwendungszweck	Auf- und Abrollen der Poolabdeckung
Material	Metall (verzinkter Stahl?), Kunststoff (Basen)
Rohrdurchmesser (klein)	1 1/2 Zoll (ca. 38 mm)
Rohrdurchmesser (groß)	1 3/4 Zoll (ca. 44 mm)
Abmessungen (Länge)	Variable Anpassung, Mittelrohr ca. 1,5 m (geschätzt)
Gewicht	Ca. 5–7 kg (geschätzt)
Antrieb	Manuell (Handkurbel)
Anzahl der Rollen	2 (eine mit Kurbel, eine ohne)
Befestigungsart	Verschraubung an Poolrand (Kunststoff oder Stahl)
Mitgelieferte Teile	2 Enroller, 2 Basen, 8 Spulen mit Klett, 8 Schlaufen, 8 Abdeckungshalter, Schrauben, Bolzen, Rohre
Windschutz	Durch Spannung der Abdeckung und Befestigung
Wartung	Regelmäßige Reinigung der Teile, Schutz vor Korrosion
Sicherheitshinweise	Abdeckung stets straff spannen, Kinder fernhalten
Ersatzteilverfügbarkeit	Ersatzteile wie Schrauben, Klettbänder einzeln erhältlich
Herstellungsland	China
Garantie	Nicht angegeben

Häufig gestellte Fragen - 40135 GRE

Wie montiere ich den Abdeckungsroller GRE 40135?

Die Montage erfolgt gemäß der beiliegenden Anleitung. Zuerst werden die Rohre (D, E, F) in die Enroller gesteckt und verschraubt. Dann wird die Basis am Poolrand befestigt.

Kann der Roller für runde und ovale Becken verwendet werden?

Ja, der GRE 40135 ist sowohl für rechteckige als auch runde oder ovale Aufstellbecken geeignet. Die Abdeckung wird dabei entsprechend eingeklemmt.

Wie sorge ich dafür, dass die Abdeckung bei Wind nicht wegfliegt?

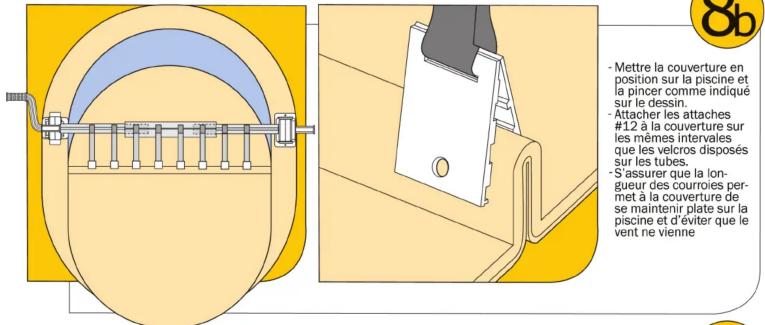

Stellen Sie sicher, dass die Abdeckung straff auf der Wasseroberfläche aufliegt und die Spannbänder (Attaches #12) gleichmäßig gespannt sind. Die Klettbänder (#10) sollten fest auf den Rohren haften.

Welches Werkzeug wird für die Montage benötigt?

Sie benötigen einen Schraubendreher oder Schraubenschlüssel für die Schrauben (#5, #6, #7) und ggf. einen Bohrer, wenn der Poolrand aus Stahl besteht.

Wie reinige ich den Roller?

Wischen Sie die Metallteile mit einem feuchten Tuch ab. Vermeiden Sie scharfe Reinigungsmittel. Überprüfen Sie regelmäßig die Schrauben auf festen Sitz.

Sind Ersatzteile für den GRE 40135 erhältlich?

Ja, einzelne Ersatzteile wie Klettbänder (#10), Schlaufen (#11) oder Schrauben sind im Fachhandel oder direkt bei GRE erhältlich.

Wie befestige ich die Basis auf einem Stahlpoolrand?

Markieren Sie die Position der Löcher, bohren Sie vier Löcher und befestigen Sie die Basis mit den mitgelieferten Schrauben (#7) und Bolzen (#8).

Warum liegt die Abdeckung nicht flach auf dem Wasser?

Überprüfen Sie die Länge der Spannbänder (#12) und stellen Sie sicher, dass die Rohre mittig ausgerichtet sind. Die Abdeckung sollte gleichmäßig gespannt sein.

Kann der Roller auch im Winter verwendet werden?

Der Roller ist für den saisonalen Gebrauch konzipiert. Im Winter sollte er demontiert und trocken gelagert werden, um Rost zu vermeiden.

Wie demontiere ich den Roller?

Entfernen Sie die Schrauben an den Basen, ziehen Sie die Rohre auseinander und lagern Sie alle Teile an einem trockenen Ort. Die Klettbänder können an den Rohren bleiben.

BEDIENUNGSANLEITUNG 40135 GRE

Pour une piscine Hors-sol Rectangulaire

Pour une piscine Hors-sol Ronde ou ovale

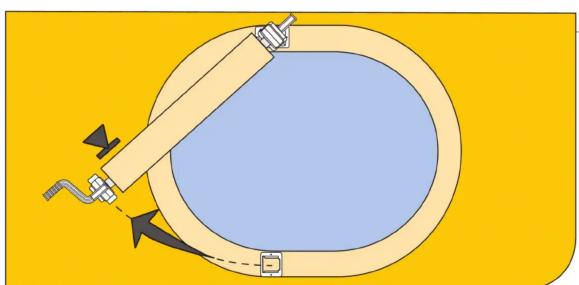

Pour retirer l'enrouleur, faire glisser l'enrouleur et la manivelle hors de sa base autour de la piscine. Vérifier que l'autre pied reste sur le rebord ou l'enlever complètement.
Fabriqué en Chine T-390

ENROULEUR DE BÂCHE POUR PISCINE HORS-SOL

2

Avec un tube hexagonal Insérer le tube D dans l'enrouleur #1. Sécuriser l'assemblage avec une vis #5. Répéter l'opération avec le tube F et l'enrouleur #2. Sécuriser avec une vis #5.

3

- Insérer les tubes D dans les tubes E. Les faire glisser jusqu'à ce que les 2 enrouleurs se reposent transversalement sur les 2 rebords de la piscine. S'assurer que le tube - E est centré exactement et que Z1 et Z2 sont égales. - S'assurer également qu'il y a une partie minimum (1 1/2") de tube recouvert par le tube central

4

- Visser 3 vis #6 dans les perforations de chaque côté du tube E afin de sécuriser l'assemblage.

5

-Faire glisser la base #3 sur l'enrouleur #1 et sur le rebord. Répéter la même opération avec la base #4 et l'enrouleur #2. Sur des rebords en plastique: Utiliser des vis #5 pour fixer les bases sur le rebord. Sur des rebords en acier: Utiliser un feutre pour marquer la position des trous sur les rebords. Utiliser une perçuse afin de réaliser ces 4 trous. Accrocher les bases avec des vis #7 et des boulons #8 dans chaque trou.

-Détacher les 8 velcro mâle #10 de la bobine #9 en lui enlevant la protection ad-hésive et les coller sur les tubes en formant une ligne droite à distance égale sur la largeur X comme indiqué sur le schéma

Assembler les bandes #9 et les boucles #11 ainsi que les attaches #12 comme indiquer sur le dessin. Ne pas casser l'attache pour le moment.
