BEDIENUNGSANLEITUNG MTY870 Holzmann

KREISSÄGEBLATTSCHÄRFMASCHINE

Übersetzung / Translation

2 SICHERHEITSZEICHEN / SAFETY SIGNS 6

54 PRODUKTBEOBACHTUNG 82SICHERHEITSZEICHEN / SAFETY SIGNS

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6 MTY 8-70

2 SICHERHEITSZEICHEN / SAFETY SIGNS

BEDEUTUNG DER SYMBOLE

CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.

ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Holzbandsäge kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.

Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!

Sägeblattaufnahme / saw blade inclusion

Ein-Aus-Schalter / On – off- switch

Drehtisch / rotation table

Schleifscheibe / grinding disc / Disco de diamante / Disque diamant / Diamantový brusný kotouč / Mola / Slijpschijf / Disc de șlefuit / Slipskiva Ø 125 mm x 10mm x Ø 32mm Motorleistung / motor power / Potencia / Puissance / Výkon motoru / Potenza del motore / Motorvermogen / Putere motor / Motoreffekt 250 W Netzspannung / voltage / Tensión / Tension / Napětí / Tensione di rete / Netspanning / Tensiune pe rețea / Nätspänning 230 V Nettogewicht / net weight / Peso / Poids / Hmotnost / Peso / Netto gewicht / Greutate netă / Nettovikt 28 kg Maschinenmaße / machine dimension / Medidas embalaje / Mesures emballage / Rozměry / Dimensioni della macchina / Afmetingen machine / Dimensiune mașină / Maskinens dimensioner 750 x 750 x 350 mmVORWORT (DE) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10 MTY 8-70 4 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Kreissägeblattschärfmaschine MTY 8-70. Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird! Bitte beachten Sie die Sicherheitshinweise! Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt. Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen. Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte. Technische Änderungen vorbehalten! Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden. Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung übernehmen. Urheberrecht © 2015 Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt. Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.

5.1 Bestimmungsgemäße Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen! Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen! Die folgenden Anweisungen sind Sicherheitsregeln, die von jedem, der solche Maschinen bedient, befolgt werden müssen. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie solche Maschinen benutzen. Behalten Sie diese Bedienungsanleitungen nach dem Lesen. Im Falle von Feuer, Personenschaden oder anderen Unfällen, sind diese Regeln unbedingt zu befolgen.

5.2 Unzulässige Verwendung

Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig. Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig; die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt. Etwaige Änderungen in der Konstruktion der Maschine sind verboten. Eine Überlastung der Maschine ist nicht zulässig. Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.

5.3 Generelle Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern! Arbeiten Sie nur in sauberer, aufgeräumter Umgebung. In unordentlicher Umgebung passieren Unfälle mit größerer Wahrscheinlichkeit. Halten Sie Fremde und Kinder von Ihrer Werkstatt fern. Bewahren Sie Ihre Werkzeuge sorgfältig auf: Nicht benutzte Werkzeuge sollten in trockenen, hohen Plätzen verstaut sein, unerreichbar für Kinder. Am besten in einem verschließbaren Koffer aufbewahren. Säubern Sie die Handgriffe von Werkzeugen und halten Sie sie trocken und frei von Öl. Seien Sie wachsam: Benützen Sie die Maschine nicht, wenn Sie müde oder nicht nüchtern sind. Überprüfen Sie auf kaputte Teile oder Zubehör. Überprüfen Sie, ob die Teile richtig laufen oder die Bedienung beeinflussen. Lassen Sie beschädigte Teile in Servicezentren auswechseln. Lassen Sie Schalter von Technikern reparieren, sollten diese nicht funktionieren. Es ist möglich, dass Teile kaputt werden, wenn diese nicht von der ursprünglichen Firma sind.SICHERHEIT HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12 MTY 8-70

5.4 Produktspezifische Sicherheitswarnungen

Entfernen Sie immer alle Einstellwerkzeuge und Schlüssel bevor Sie die Maschine einschalten Halten Sie den Arbeitsplatz sauber – Verschmutze Arbeitsplätze und herumliegende Teile führen immer wieder zu Unfällen. Werkzeug nie feuchter oder nasser Umgebung oder Regen aussetzen. Sorgen Sie für ausreichend Licht/ Beleuchtung am Arbeitsplatz Halten Sie Kinder von der Maschine fern. Zuseher sollten in sicherer Entfernung bleiben. Machen Sie Ihre Werkstätte kindersicher (sichern Sie die Schalter mit Vorhängeschlössern, verwenden Sie einen Master-Schalter) Überlasten Sie Ihre Maschine nie. Die Arbeit wird sicherer und schneller gehen, wenn Sie die Maschine in einer Weise verwenden für die sie konstruiert wurde. Verwenden Sie die Maschine zweckentsprechend. Versuchen Sie nicht das Gerät für eine Arbeit einzusetzen, für die es nicht bestimmt ist Tragen Sie entsprechende Kleidung, sprich keine lose Kleidung. Handschuhe, Halstücher, Ringe, Armbänder oder an anderen Schmuck, der sich in bewegenden Maschinenteilen verfangen könnte, darf nicht getragen werden. Tragen Sie rutschfestes Schuhwerk. Verwenden Sie ein Haarnetz für langes Haar. Tragen Sie immer eine Schutzbrille (Optische Brillen sind keine Schutzbrillen) Verwenden Sie auch eine Gesichts- oder Staubmaske Achten Sie auf einen sicheren Stand – Behalten Sie immer beide Beine am Boden und halten Sie sich niemals über die laufende Maschine Behandeln Sie das Werkzeug mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber für beste und sicherste Ergebnisse. Folgen Sie den Anweisungen Trennen Sie die Maschine vom Stromnetz, bevor Sie an Schleifband oder Scheibe hantieren. Vermeiden Sie das Risiko eines unbeaufsichtigten oder unbeabsichtigten Anlaufes der Maschine. Stellen Sie sicher, dass der Schalter auf „OFF“ Position ist, bevor Sie die Maschine einstecken. Verwenden Sie nur empfohlenes Zubehör. Steigen Sie niemals auf die Maschine. Überprüfen Sie die Maschine auf beschädigte Maschinenteile. Bevor Sie die Maschine starten vergewissern Sie sich, dass keine Gefahr durch verbogene Anschläge oder Ähnliches entstehen kann. Tauschen Sie im gegebenenfalls die defekten Teile sofort aus. Lassen Sie die Maschine nie unbeaufsichtigt laufen. Verlassen Sie die Maschine erst, wenn Sie vollständig zum Stillstand gekommen ist.

Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett, Kühlflüssigkeit und Materialresten halten! Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen! Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!SICHERHEIT HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13 MTY 8-70

Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar. Lose Objekte können sich in rotierenden und bewegenden Objekten verfangen und zu schweren Verletzungen führen!

Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzhandschuhe, Sicherheitsschuhe, Schutzbrille, Gehörschutz, …) tragen!

Am Gerät befinden sich einige Komponenten. Es ist nicht notwendig, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen lassen! Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör! Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung.

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten: Verletzungsgefahr für die Hände/Finger während dem Betrieb.. Verletzungsgefahr durch Kippen der Maschine Diese Risiken können reduziert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine wie der MTY 8-70 der wichtigste Sicherheitsfaktor.INBETRIEBNAHME HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14 MTY 8-70 6 INBETRIEBNAHMEINBETRIEBNAHME HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15 MTY 8-70

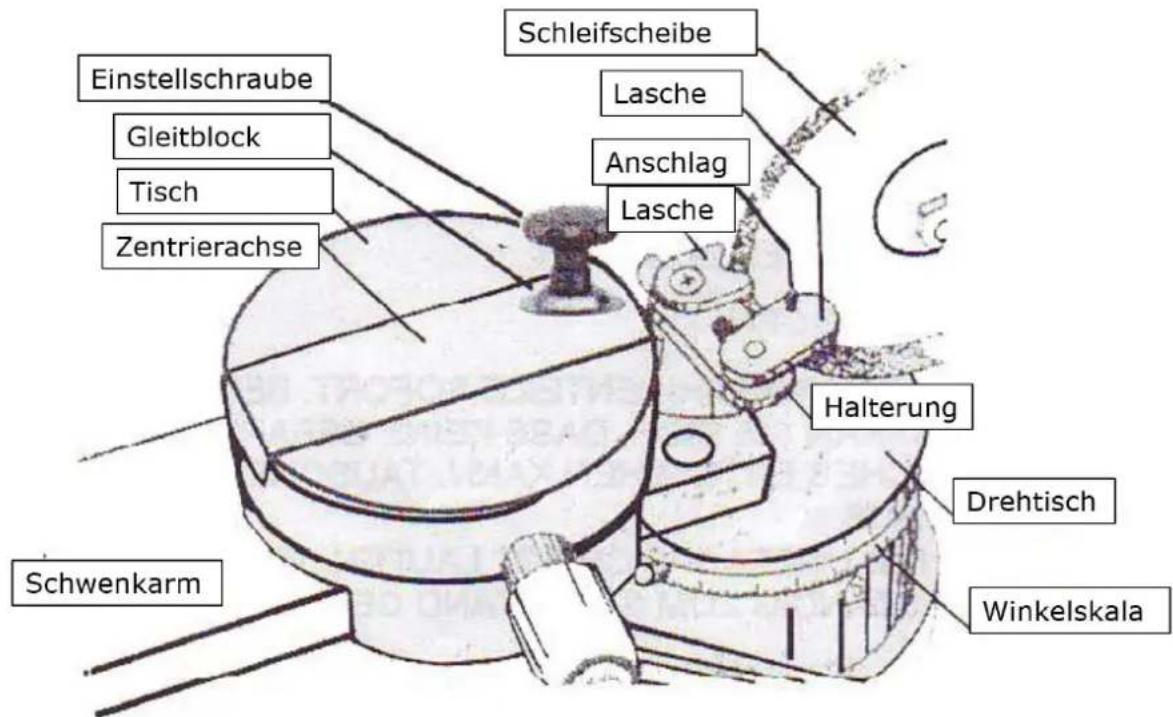

6.1 Anwendung und Bedienung

1. Das Gerät ist speziell zum Schleifen für harte Klingen geeignet, sowie alle Arten von harten

Legierungen von Sägeblättern.

2. Die Führung unterstützt das Sägeblatt um Vibrationen zu verhindern und zur Verbesserung

der Qualität beim Schleifen.

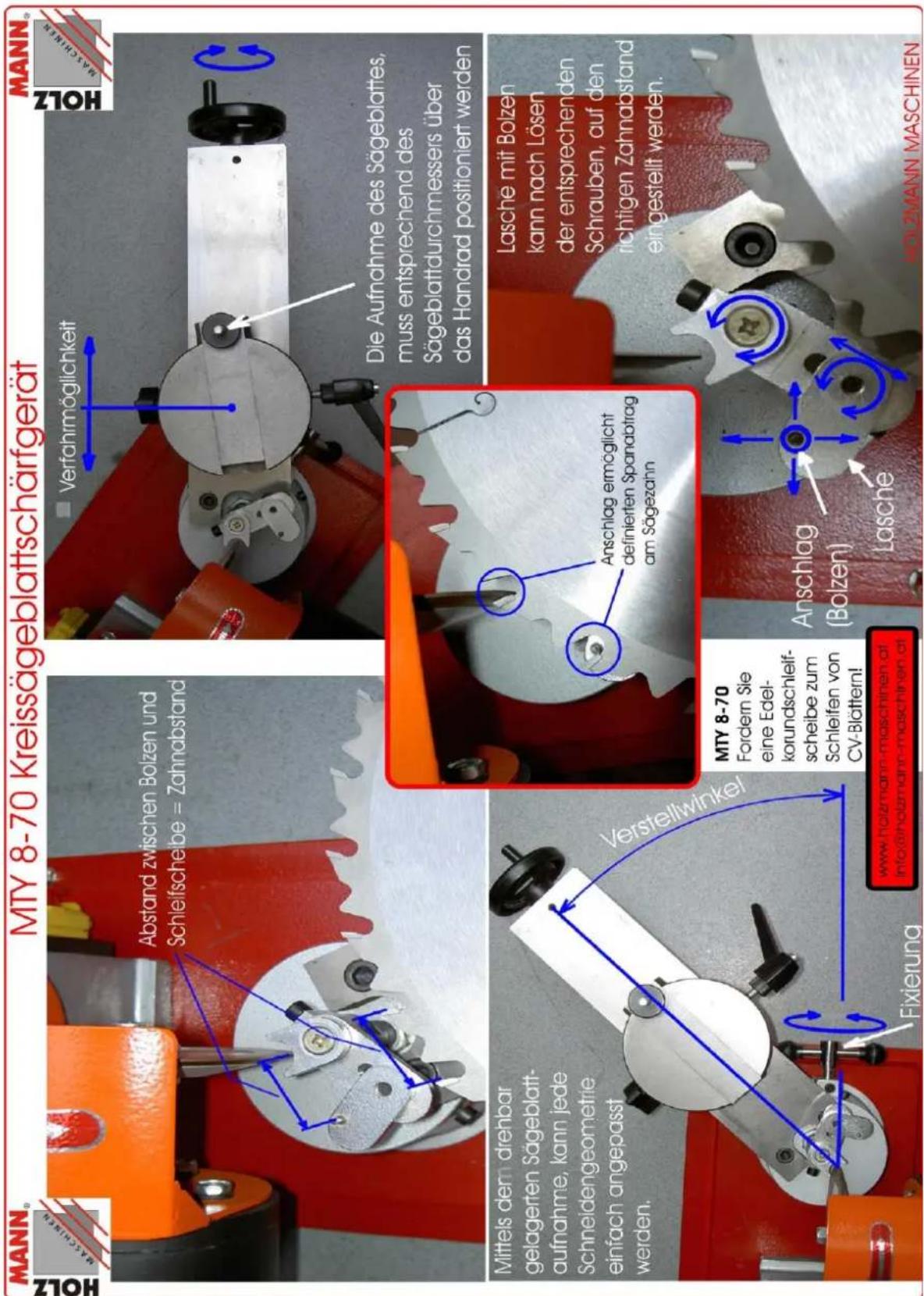

3. Der Positionierungsstift kann auf die optimale Position eingestellt werden, um die

Anpassungsfähigkeit des Sägeblattes zu gewährleisten.

4. Das Sägeblatt kann man horizontal drehen und einstellen. Damit kann der Schleifwinkel auf

die optimale Position geändert und festgestellt werden.

5. Durch Drehung der Einheit kann der Winkel der Klinge eingestellt werden.

6. Befestigen Sie das Sägeblatt auf dem Schwenkarm. (Adjustieren Sie den Abstand zwischen

Sägeblatt und rundem Führungsschlitten mit dem Handrad)

7. Der Gleitblock muss dabei in vorderster Position sein.

8. Stellen Sie den Winkel des Schwenkarmes entsprechend des Zahnwinkels ein und fixieren Sie

9. Stellen Sie die Positioniervorrichtung (Lasche und Anschlag) dem Zahnabstand entsprechend

10. Adjustieren Sie den Motorwinkel dem Schleifwinkel entsprechend und fixieren Sie den Motor

11. Durch hin- und her Bewegung des Blattes kann dieses nun geschliffen werden.

12. Die Diamant-Trennscheibe kann trocken geschliffen.

Kontrollieren Sie vor dem Schleifen nochmals alle Einstellungen und vergewissern Sie sich, dass alle beweglichen Teile fixiert sind.WARTUNG HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16 MTY 8-70 7 WARTUNG Wichtig Vor jeder Wartung, Schmierung oder Reparatur, trennen Sie das Gerät von der Stromquelle.

1. Stellen Sie vor dem Schleifen sicher, dass alle Muttern und Schrauben fest angezogen sind.

Überprüfen Sie, ob das Schleifband richtig montiert ist und dass keine Risse vorhanden sind.

2. Achten Sie darauf, dass sich nie zu viel Staub auf der Maschine bildet..

Bei Reinigung und Instandhaltung bei angeschlossener Maschine: Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine möglich! Daher gilt: Vor Wartungsarbeiten Maschine ausschalten und von der Spannungsversorgung trennen

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen. Die vollständige und regelmäßige Reinigung der Maschine garantiert eine lange Lebensdauer und stellt eine Sicherheitsvoraussetzung dar. Verwenden Sie ausschließlich milde Reinigungsmittel, d.h. kein Benzin, Petroleum, Soda etc… Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind. Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen. Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden. Kontrollieren Sie zumindest wöchentlich alle Schraubverbindungen auf festen Sitz. Die Beseitigung von Defekten erledigt Ihr Fachhändler Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werdenPREFACE (EN) HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17 MTY 8-70 8 PREFACE (EN) Dear Customer! This manual contains information and important instructions for the installation and correct use of the circular saw blade grinder MTY 8-70. Following the usual commercial name of the device (see cover) is substituted in this manual with the name "machine". This manual is part of the product and shall not be stored separately from the product. Save it for later reference and if you let other people use the product, add this instruction manual to the product. Please read and obey the security instructions! Before first use read this manual carefully. It eases the correct use of the product and prevents misunderstanding and damages of product and the user’s health.

43.1 Ersatzteilbestellung / spare parts order

Mit HOLZMANN-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer. HINWEI S Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind. Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation. With original HOLZMANN spare parts you use parts that are attuned to each other shorten the installation time and elongate your products lifespan.

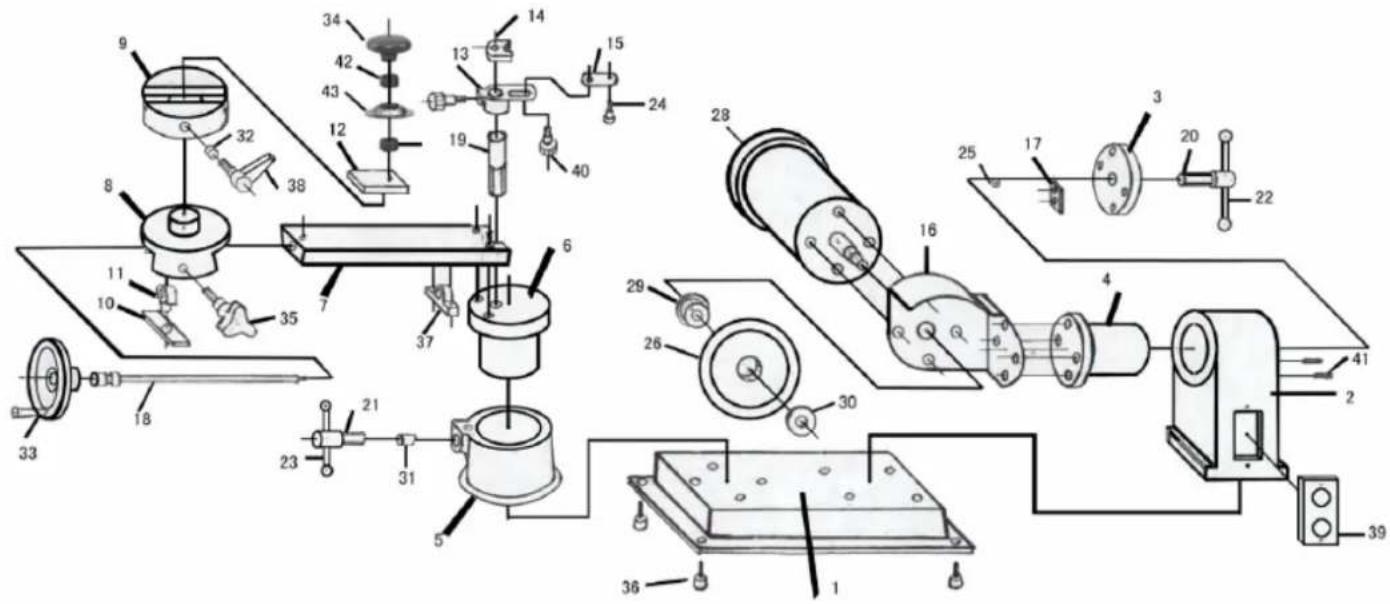

43.2 Explosionszeichnung / explosion drawing

Nr. Spezifikation Nr. Spezifikation

Klaus Schörgenhuber Geschäftsführer / DirectorGARANTIEERKLÄRUNG HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 73 MTY 8-70 45 GARANTIEERKLÄRUNG (Stand 26.09.2015) Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner) sowie gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt. Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:

Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf Material- oder Herstellungsfehler beruhen.

Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der Original Kaufbeleg.

Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die Maschine erworben haben, mit folgenden Unterlagen: >> Kaufbeleg und/oder Ablieferbeleg >> ausgefülltes Serviceformular mit Fehlerbericht >> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert. D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4170 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4170 Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt. E) Garantieausschluss bei Mängeln:

an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind.

die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz zurückzuführen sind.

die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße Wartung oder Pflege zurückzuführen sind.

die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Original HOLZMANN Ersatzteile sind.

die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit der Maschine unerheblich sind.

die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind. F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten Garantieleistungen hinaus ausgeschlossen. G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang. SERVICE Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein. Mail: [e-mail]

KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : [phone] Fax: [phone] [e-mail] 54 PRODUKTBEOBACHTUNG

PRODUCT EXPERIENCE FORM

Wir beobachten unsere Produkte auch nach der Auslieferung. We observe the quality of our delivered products in the frame of a Quality Management policy. Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig: Your opinion is essential for further product development and product choice. Please let us know about your:

- Probleme, die beim Gebrauch des Produktes auftreten - Impressions and suggestions for improvement. - Fehlfunktionen, die in bestimmten Betriebssituationen auftreten - experiences that may be useful for other users and for product design - Erfahrungen, die für andere Benutzer wichtig sein können - Experiences with malfunctions that occur in specific operation modes Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden: We would like to ask you to note down your experiences and observations and send them to us via FAX, E-Mail or by post:
