BEDIENUNGSANLEITUNG WST10 Holzmann

DE BETRI EBSANLEITUNG Original

Übersetzungen / Translations:

EN USER MANUAL

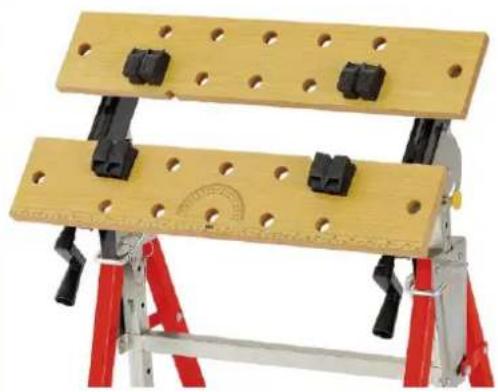

WERKBANK-SPANNTISCH

WORK BENCH

Werkbank-Spanntisch Work bench

Bedienungsanleitung und Sicherheitshinweise lesen und beachten!

Technische Änderungen sowie Druck- und Satzfehler vorbehalten!

Ausgabe/Edition: 2015 – Revision 00 – GBR - DE/EN

HOLZMANN-MASCHINEN GmbH

Marktplatz 4 | 4170 Haslach | AUSTRIA

Gewerbepark 8 | 4707 Schlüsslberg | AUSTRIA

Tel: +43 - 7289 / 71562-0 | Fax: +43 - 7289 / 71562-4

3.1 Bestimmungsmäßige Verwendung 4
3.2 Sicherheitshinweise .... 4
3.2.1 Entsorgung 4

4 PREFACE 5

5 SAFETY 6

8 GARANTI EERKLÄRUNG 11

9 GUARANTEE TERMS 12

2 VORWORT

Sehr geehrter Kunde!

Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Werkbank-Spanntisch WST 10.

Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.

Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung übernehmen.

Urheberrecht

© 2015

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt – Gerichtsstand ist 4020 Linz. Österreich!

Kundendienstadressen

HOLZMANN MASCHINEN GmbH

AT-4170 Haslach, Marktplatz 4

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

3 SICHERHEIT

3.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen!

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Der Werkbank-Spanntisch WST 10 ist ausschließlich zum Bearbeiten von Werkstücken bestimmt.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG: Verwenden Sie den Werkbank-Spanntisch nicht als Leiter! Die Belastbarkeit für den Werkbank-Spanntisch ist 100 kg

3.2 Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Sicherheitshinweise sind zu beachten und regelmäßig auf Vollständigkeit zu kontrollieren!
• Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

KEINE KINDER!

Beim Betrieb mit dem Werkbank-Spanntisch dürfen keine Kinder im Umkreis sein.

ACHTUNG

Beachten Sie beim Arbeiten mit Material auf dem Werkbank-Spanntisch die Sicherheitsvorschriften der eingesetzten Maschinen! HOLZMANN-Maschinen kann nicht für Unfälle haftbar gemacht werden, wenn die angegebenen Sicherheitsanweisungen nicht befolgt werden!

3.2.1 Entsorgung

Entsorgen Sie die Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler ein neues Gerät kaufen, ist dieser verpflichtet, Ihr altes einzutauschen.

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

5 SAFETY

5.1 Intended Use

	Schraube M6x35mmSchraube M5x12mmSchraube M8x14mmSchraube 5x12mmHolzschrauben	8Stü.2Stü.4Stü.2Stü.16Stü.
[0546]	Unterlegscheibe 16x8x1.2Unterlegscheibe 13x6x1.2Unterlegscheibe 5x0.8Schraubenmutter M8xP1.2Schraubenmutter M6xP1Schraubenmutter M5xP1	8Stü.16Stü.6Stü.4Stü.8Stü.4Stü.
[XK0D]	U Pin 8mm	2Stü.

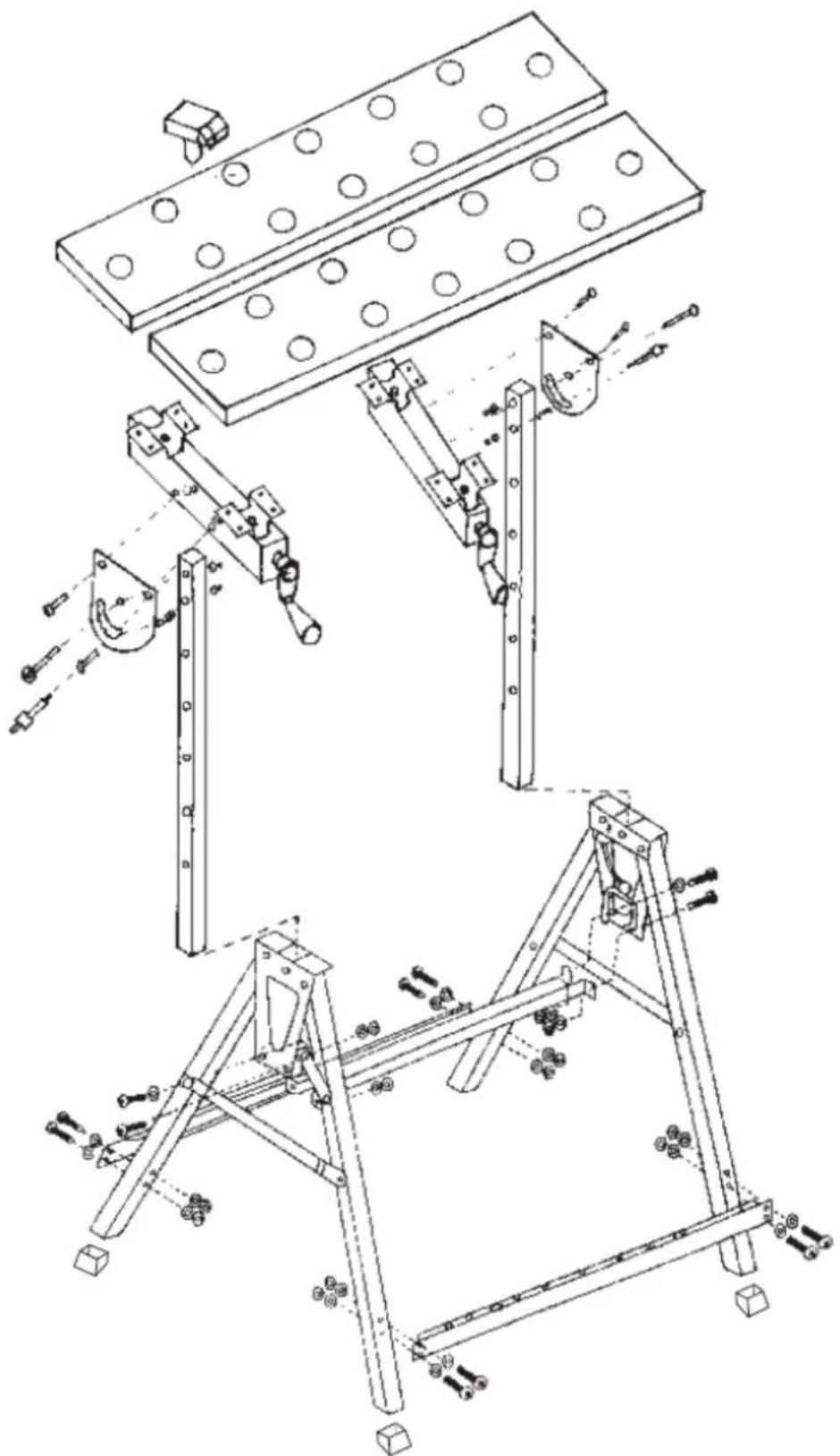

7 MONTAGE / ASSEMBLY

Schritt 1: Montage der Arbeitsplatte

• Verwenden Sie die Holzschrauben, um die Klemmschienen mit der Arbeitsplatte mit Kerben nach innen zu verbinden.
• Mit Schrauben (M8x14mm), Schraubenmuttern (M8) und Scheiben (8x1.2) werden die Hubschienen mit den Klemmschienen verbunden.

Schritt 2 : Montage des Grundrahmen und der Querplatten

• Mit Schrauben (M6x35mm), Unterlegscheiben (6x1.2) und Schraubenmutter (M6) werde die Querplatten mit dem Grundrahmen verschraubt.
• Mit Schrauben (M5x12), Unterlegscheiben (5x0.8) und Schraubenmuttern (M6) wird die Querstrebe mit dem Grundrahmen verschraubt.

Schritt 3: Montage der Arbeitsplatte an den Grundrahmen.

• Den Grundrahmen wie abgebildet aufklappen. und auf die Hubschienen schieben. Stellen Sie sicher, dass die Verriegelungen gesichert sind.
• Sichern Sie den Grundrahmen mit der Arbeitsplatte mithilfe der U-Pins.

Wählen Sie geeignete Bohrungen auf den Arbeitsplatten, um Klemmschellen anzubringen.

Step 4:

8 GARANTI EERKLÄRUNG

(Stand 21.05.2015)

Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner) sowie gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt.

Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:

A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf Material- oder Herstellungsfehler beruhen.

B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der Original Kaufbeleg.

C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die Maschine erworben haben, mit folgenden Unterlagen:

Kaufbeleg und/oder Ablieferbeleg

ausgefülltes Serviceformular mit Fehlerbericht

Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert.

D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4707 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4707 Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt.

E) Garantieausschluss bei Mängeln:

- an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind.

- die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz zurückzuführen sind.

- die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße Wartung oder Pflege zurückzuführen sind.

- die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Original HOLZMANN Ersatzteile sind.

- die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit der Maschine unerheblich sind.

- die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind.

F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten Garantieleistungen hinaus ausgeschlossen.

G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.

SERVICE

Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.

Mail: [e-mail]

FAX: [phone]

HOLZMANN Maschinen Austria www.holzmann-maschinen.at

9 GUARANTEE TERMS
