| Marca | Holzmann |
| Modello | MTY870 |
| Tipo di prodotto | Levigatrice / Affilatrice per lame da sega |
| Utilizzo | Affilatura di lame da sega in metallo duro |
| Alimentazione | Rete (230V, 50Hz) |
| Modalità di funzionamento | Mola diamantata, tavola rotante, asse centrale regolabile |
| Regolazioni | Angolo di molatura, posizionamento dei denti, rotazione della tavola |
| Condizioni ambientali | Temperatura: da +1°C a +40°C; Umidità max. 90%; Solo uso interno |
| Sicurezza | Leggere il manuale, indossare dispositivi di protezione, scollegare prima della manutenzione |
| Manutenzione | Pulizia completa dopo ogni giornata, controllare le etichette, conservare in luogo asciutto |
| Ricambi | Utilizzare solo ricambi originali Holzmann |
| Garanzia | 12 mesi (uso non professionale), 6 mesi (uso industriale) |
| Conformità | Direttive CE |
| Documentazione | Manuale d'uso e manutenzione fornito |
Domande frequenti - MTY870 Holzmann
Domande degli utenti su MTY870 Holzmann
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale MTY870 - Holzmann e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MTY870 del marchio Holzmann.
MANUALE UTENTE MTY870 Holzmann
25 PREFAZIONE (IT) 39
26.1 Uso conforme previsto 40
26.2Uso improprio non amesso 40
26.3Avvertenze generali per la sicurezza 40
26.4Avertenze per la sicurezza specifiche del prodotto 41
26.5Rischi Residui 42
27 MESSA I SERVIZIO 43
50 DICIHIARAZIONE DI GARANZIA
51 GARANTIEVERKLARING
52 DECLARATIE DE GARANTIE
53 GARANTIFÖRKLARING
IT CONFORMITA' CE - Questo prodotto è conforme alle direttive CE.
IT LEGGERE LE ISTRUZIONI! Leggere attendamente le istruzioni d'uso e di manutenzione della vostra macchina e familiarizzare con gli elementi di lavoro della macchina per utilizarla correttamente e per evitare di danneggiare le persone e la macchina stessa.
Queste istruzioni per l'uso contengono informazioni e importanti avvertenze sulla messa in servizio e uso della macchina affilatrice per lame di sega circolare MTY 8-70.
Di seguito il nome commerciale dell'apparecchio (vedi copertina)iene sostituito nelle presenti istruzioni per l'uso con la definizione "macchina".
Le istruzioni per l'uso sono una componente della macchina e non devono essere rimosse. Conservarle per consulazione futura e accluderle alla macchina in caso di cessione della stessa a terzi!
Osservare le istruzioni per la sicurezza!
Prima della messa in servizio, leggere attendamente queste istruzioni. In quello modo si facilita l'uso corretto, e si prevengono incomprenzioni e danni eventuali.
Attenersi alle avventenze e alle istruzioni per la sicurezza. La violazione pue causare gravi lesioni.
A causa del costante sviluppo dei nostri prodotti è possibile che le immagini e contenuti siano leggermente differenti. Se doveste riscontrare errori, siete pregati di informarci.
Con riserva di modifiche tecniche!
Al ricevimento della merce controllatela immediatamente e fate annotare eventuali contestazioni al momento della consegna, all'addetto al recapito, sulla lettera di vettura!
I danni di trasporto devono essere segnalati a moi entro 24 ore.
Holzmann non può assumerere alcuna garanzia per danni da trasporto non annotati.
Copyright
© 2015
Questa documentazione è protetta da copyright. Con riserva dei diritti costituzionali risultanti! In particolare saranno perseguite legalmente la riproduzione, traduzione e il prelievo dierto e immagini.
Foro competente è il Tribunale di Linz o il Tribunale di competenza di 4170 Haslach.
Indirizzo dei centri di assistenza clienti
Usare la macchina solo in condizioni tecniche perfette e conformmente alla destinazione d'uso, nel rispetto delle norme di sicurezza e consapevoli dei pericol! Far rimuovere immediamente le anomalie che possono pregiudicare la sicurezza!
In generale è vietato modificare e renderere inefficaci i dispositivi tecnici di sicurezza della macchina! Le istruzioni segunti sono norme di sicurezza che devono essere osservate da tutti coloro che utilizzato tali machine.
Leggere attendamente queste istruzioni prima di utilizzato tali macchine. Conservare queste istruzioni d'uso dopo lalettura.
In caso di incendio, danni personali o altri infortuni, si devono seguire scrupolosamente queste regole.
26.2 Uso improper non ammesso
Non e consentito l'uso della macchina in condizioni che esulano dai limiti indicati nel manuale presente.
Non e consentito l'uso della macchinaswana i dispositivi di protezione previsti;
- La rimozione o la disattivazione dei dispositivi di sicurezza è vietata.
- Sono vietate eventuali modifiche strutturali alla macchina.
Non e consentito sovraccaricare la macchina.
- E' vietato l'uso della macchina in un modo o per scopi che non corrispondano al 100% alle istruzioni di quello manuale.
Per un uso diverso o che esula da ciò e per danni materiali o lesions daesso risultanti HOLZMANN-MASCHINEN non si assume alcuna responsabilità o garanzia.
26.3 Avvertenze generali per la sicurezza
- I segnali di averporto e/o le etichette applicate sulla macchina, che sono illeggibili o sono stati rimossi, devono essere sostituiti immediatamente!
- Lavorare solo in un ambiente ordinato e pulito. E' più probabile che succedano infortuni in un ambiente disordinato.
- Tenere gli estranei e i bambini lontani dall'officina.
- Conservare con cura gli utensili: Gli utensili inutilizzati devono essere conservati in luoghi asciutti, in alto, fuori alla portata di bambini. Ideale per la conservazione è una valigetta con chiusura.
Pulire le maniglie degli utensili e tenerle asciutte e esenti da olio.
Siate attenti: Non usate la macchina se siete stanchi o non siete sobri. - Controllate le eventuali parti o accessori rotti. Controllate se le parti funzionano correttamente o possono influenzare l'uso. Fate sostituire le parti danneggiate dai centri di assistenza. Fate riparare gli interrupttori da esperti, se non dovessero funzionare.
- E' possibile che le parti si rompano se non sono originali dell'azienda.
26.4 Avvertenze per la sicurezza specifiche del prodotto
Rimuovere sempre tutti gli utensili di registrar e le chiavi prima di accendere la macchina
- Tenere pulita la postazione di lavoro - ilippo di lavoro sporco e le parti lasciate in disordine causano sempre infortuni.
Non mettere mai gli utensili in ambienti umidi, bagnati o sotto la pioggia.
- Fornire adequata luce/illuminatione al luogo di lavoro
- Tenere i bambini lontano alla macchina.
Gli estranei devono restare a una distanza di sicurezza.
- Fare in modo che la vostra officina sua a sicurezza di bambino (proteggete gli interrupttori con lucchetti, usate un interruptore Master)
Non sovraccaricare mai la macchina. Lavorare è più sicuro e veloce se la macchina viene usata con la modalità per cui è costruita.
- Usare la macchina conformamente allo scopo. Non cercare di utilizzato l'apparecchio per un lavoro a cui non è destinato.
- Indossare abbigliamento appropriato, ovvero non indumenti larghi. Non si devono indossare quanti, cravatte, anelli, bracciali o altri gioielli che potrebbero essere intrappolati nelle parti della macchina in movimento.
- Indossare calzature anti-scivolo.
Per i capelli lunghi,utilizzare l'apposita retina.
- Indossare sempre occhiali di protezione (gli occhiali da vista non sono occhiali protettivi)
- Utilizzareancheuna mascherina faccialeo anti-polyere
- Procurarsi una posizione sicura, tenere entrambi i piedi a terra e non stazionare mai sopra la macchina in funzione
- Trattare l'utensile con cura. Tenere gli utensili affilati e puliti per ottenere risultati migliorie e più sicuri.
- Seguire le istruzioni
Scollegare la macchina alla rete elettrica prima di maneggiare il nastro abrasivo o la mola.
- Evitare il rischio di avvio incustodito o involontario della macchia. Accertarsi che l'interruttore sua nella posizione "OFF" prima di collegare la spina della macchina.
- Usare solo gli accessori racomandi.
Non salire mai sulla macchina.
- Controllare se la macchina presenta componenti danneggiate.
- Prima di avviare la macchina accertarsi che non sussistano pericoli dovuti ad arresti deformi o simili. Sostituire le parti eventualmente difettose immediatamente.
Non lasciare mai la macchina in funzione incustodita.
- Allontanarsi alla macchina solo quando si è arrestata completeness.
L'area di lavoro e il pavimento attorno alla macchina devono essere tenuti puliti e privi di olio, grasso, liquidi refrigeranti e residui di materiale!
Fornire un'illuminazione sufficiente nell'area di lavoro della macchina!
In caso di stanchezza, mancanza di concentrazione o se si è molto l'effetto di farmaci, alcol o droga è vietato lavorare alla macchina!
Quando si lavora alla macchina, non indossare gioielli allentati, indumenti ampi, cravatte o capelli lunghi e sciolti.
Gli oggetti liberi possono essere catturati da oggetti rotanti e in movimento e causare gravi lesions!
Per lavorare alla macchina indossare dispositivi di protezione adeguati
(guanti protettivi, occhiali protettivi, protezioni per l'udito, mascherina protettiva...)!
Sulla macchina sono presenti alcune componenti. Non è necessario smontare la macchina. Far eseguire le riparazioni solo a personale specializzato!
Accessori: Usare solo accessori raccomandati da HOLZMANN!
Per domande e problemi rivolgersi al nostro centro di assistenza clienti.
26.5 Rischi Residui
Anche rispettotando tutte le norme di sicurezza e con un uso conforme previsto occorre fare attenzione ai seguenti rischi residui:
- pericolo di lesions per mani/dita durante l'uso.
- pericolo di lesioni dovute a ribaltamento della macchina
Questi rischi possono essere ridotti se si applicano tutte le norme di sicurezza, si eseguono regolarmente i lavori di manutenzione e riparazione e si usa la macchina secondo la destinazione d'uso prevista e da parte di personale specializzato qualificato. Nonostante tutti i dispositivi di sicurezza il vostro sano buonsenso e la vostra idoneità tecnica/formazione all'uso di una macchina tipo MTY 8-70 è, e resta, il fattore di sicurezza più importante.

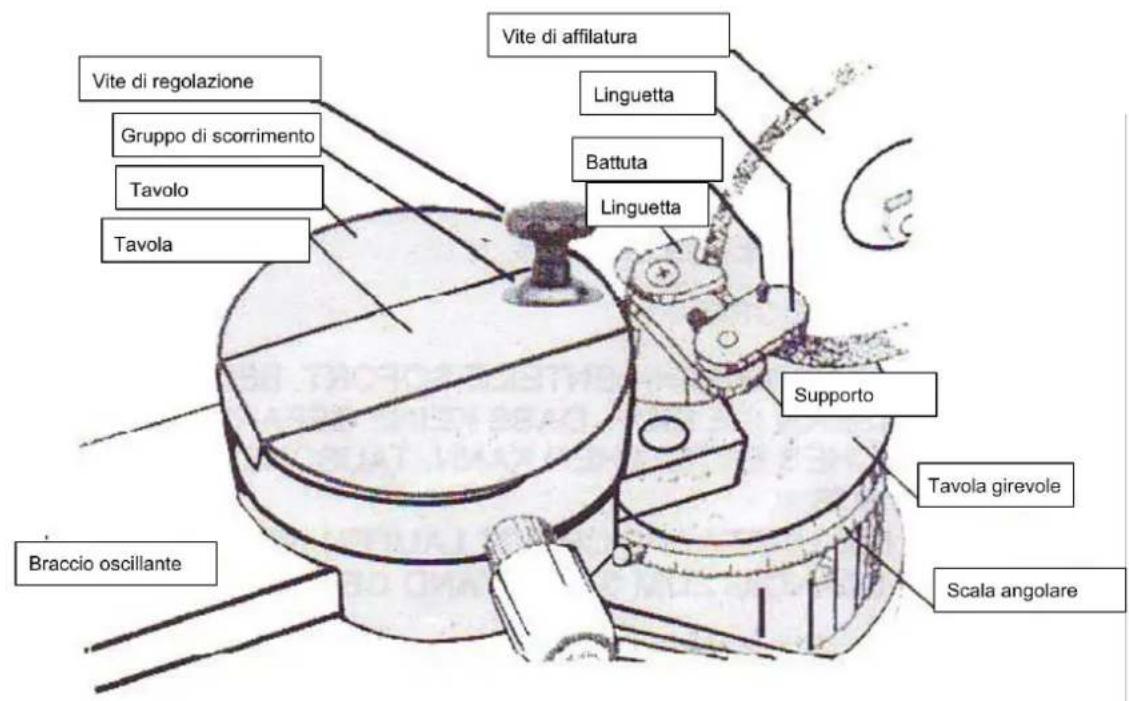

27 MESSA I SERVIZIO
- L'apparecchio è particolaremente adatto per la rettificà di lame dure, nonché tutti i tipi di lega dura per lame.
- La guida supporta la lama per evitare vibrazioni e migliorare la qualità di rettifica.
- Il perno di posizionamento più essere regolato in modo ottimale per garantire l'adattabilità della lama.
- La lama è rotabile e regolabile orizzontalmente. In quello modo è possibile modificare e stabilire l'angolo di rettifica in una posizione ottimale.
- Ruotando l'unità è possibile impostare l'angolo della lama.
- Fissare la lama sul braccio orientabile. (Regolare la distanza tra lama e blocco di guida tondo mediate il volantino)
- Il gruppo di scorrimento deve essere in posizione più anteriore possibile, durante quest'operazione.
- Regolare l'angolo del braccio orientabile in base all'angolo del dente e fissare il braccio orientabile.
- Regolare il disposativo di posizionamento (linguetta e battuta) in funzione della distanza dei denti.
- Regolare l'angolo motore conformmente all'angolo di rettifica e fissare il motore in questa posizione.
- Muovendo la lama avanti e indietro è possibile rettificarla.
- La mola per troncare diamantata cui essere rettificata a secco.
Prima della rettifica controllinge tutte le impostazioni e accertarsi che tutte le parti mobili siano fisse.
29 MANUTENZIONE
Importante
Prima di eseguire qualiasi manutenzione, lubrificazione o riparazione, scollegare l'apparecchio alla fonte di alimentazione.
- Prima della rettifica accertarsi che tutti i dadi e viti siano serrati correttamente. Controllare se il nastro abrasivo è montato correttamente e che non siano presenti lacerazioni.
- Fare attenuation che non si formi mai troppa polvere sulla macchina.
ATTENZ I ONE
Durante la pulizia e la manutenzione a macchina collegata:
Potenziali danni materiali e lesioni gravi dovute all'accensione accidentale della macchina!
Pertanto vale la regola:
Prima di esquire lavori di manutenzione spegnere la macchina e scollegarla dall'alimentazione di tensione
- Anomalie o difetti che possono pregiudicare la sicurezza della macchina, devono essere eliminati immediatamente.
- La pulizia completa e regolare della macchina assicura una lunga vita e rappresenta un requisito di sicurezza. Utilizzato solo detergenti delicati,cioe non benzina,petrolio,soda ecc...
- Controllare regolarmente se le avventenze e le istruzioni di sicurezza sono presenti e perfettamente leggibili sulla macchina.
- Prima di agli utilizzo controllare che i dispositivi di sicurezza siano in condizioni perfette.
- In caso di stoccaggio della macchina, questa non deve essere conservata in un locale umido e deve essere protetta dall'influsso degli agenti atmospherici.
Controllare almeno una volta la settimana che tutti i collegamenti a vite siano bene in sede. - L'eliminazione dei difetti è compito del vosto negotiante
I lavori di riparazione sono consentiti solo a personale specializzato
30 VOORWOORD (NL)
Geachte Klant!
Con le parti di ricambio Holzmann utilizzate pezioni di ricambio che combaciano e sono adatti tra loro. L'esattezza di adattamento ottimale dei pezioni accordia i tempi di montaggio e mantiene la durata di vita.
NOT A
Il montaggio di altre parti di ricambio originali causa la perdita della garanzia!
Pertanto vale la regola: Quando si sostituiscono componenti/pezzi utilizzare solo parti di ricambio originali
Per ordinare parti di ricambio usare il modulo dell'assistenza che trovate al termine di queste istruzioni. Indicare sempre il tipo di macchina, il numero di parte di ricambio e la denominazione. Per evitare incomprenso, si raccomanda di allegareagli ordini di parti di ricambio una copia del disegno delle parti di ricambio, su cui sono evidenziate in modo bianro le parti di ricambio richieste.
L'indirizzo per gli ordini si trovato gli indirizzi dei centri di assistenza clienti nella prefazione di但这a documentazione.
Con la presente dichiariamo che le macchine sopraindicate, nella versione da noi messa in circolazione, sono conformi nella loro struttura ai requisiti essenziali di sicurezza e salute delle direttive CE elencate. La presente dichiarazione è nulla se si apportano modifiche alla macchina che non sono state da noi autorizzate.
50 DICHiarazione DI GARANZIA
Non vengono toccati da esta dichiarazione di garanzia i diritti di garanzia per vizi della casa dell'acquirente in forza del contratto di vendita nei confronti del venditore (distributori Holzmann), nonché i diritti di garanzia previsti alla legge del paese in questione.
Per questa macchina si fornisce garanzia alle seguenti condizioni:
A) La garanzia copre l'eliminazione gratuite di tutti i difetti della macchina, in linea con le seguenti regole (B-G), che pregiudicano il regolare funzionamento della macchina e si fondano su difetti materiali o di produzione.
B) Il periodo di garanzia è di 12 anni, 6 anni in caso di uso industriale, valido alla segna della macchina al primo acquirente finale. Come prova fa fede la ricevuta di segna originale, in caso di ritiro personale della macchina lo scontrino di acquisito originale.
C) Per notificare diritti di garanzia, contattare il distributore HOLZMANN, da cui avete acquistato la macchina, con la segunte documentazione:
Scontrino di acquisito e/o ricevuta di segna
Modulo assistenza compilato con rapporto di erre
In caso di richiesta di parti di ricambio una copia del disegno delle parti di ricambio, con contrassegnati i pezzi di ricambio richiesti.
D) La gestione della garanzia e il luogo di adempimento della garanzia avviene in conformità con HOLZMANN GmbH. I difetti di facile eliminazione vengono risolti dai nostri partner distributori, in caso di difetti complessi ci riserviamo di effettuare una perizia a 4170 Haslach, Austria. Se non viene espessamente stipulato un contratto aggiantivo di assistenza in loco, si considera sempre come il luogo di adempimento della garanzia la HOLZMANN MASCHINEN con sede legale a 4170 Haslach, Austria. Iosti di trasporto per la gestione della garanzia alla e verso la sede aziendale non sono contemplati nella presente garanzia del produttore.
E) Esclusione di garanzia in caso di difetti:
- sulle componenti meccaniche, che sono soggette a usura legata all'uso o altra usura naturale e difetti alla macchina riconducibili a usura legata all'uso o altra usura naturale.
- che sono riconducibili a montaggio, messa in servizio o allacciamento alla rete elettrica impropri o negligenti.
- che sono riconducibili a inosservanza delle istruzioni per l'uso, uso improprio, atipiche condizioni ambientali, condizioni operative estranee al settore e Campo di utilizzo, mancata o errata manutenzione o cura.
- che sono causati da utilizzo e montaggio di accessori, parti di ricambio, integrative, che non sono parti di ricambio originali HOLZMANN.
- che costituiso differenze minime rispetto alla condizione richiesta, che sono irrilevanti per il valore o l'idoneità d'uso della macchina.
- che sono riconducibili a un sovraccarico negligente derivante delle caratteristiche di costruzione. In particolare in caso di difetti dovuti a utilizzato, che sono classificabili come industriali per livello di sollecitatione ed entità, in caso di machine che per costruzione e prestazioni non sono progettate e destinate all'uso industriale.
F) Nell'ambito della presente garanzia si escludono ulteriori diritti dell'acquirente sulle prestazioni di garanzia qui espressamente citate.
G) Questa garanzia del produttore viene messa in atto volontariamente. Le prestazioni in garanzia non causano pertanto alcun prolongamento del termine di garanzia e non innescano alcun nuovo termine, nemmeno per le parti di ricambio.
ASSISTENZA
Trascorso il periodo di garanzia i lavori di manutenzione e riparazione possono essere eseguita da ditte specializzate opportune. Anche la HOLZMANN-Maschinen GbmH continua a essere a vostra disposizione per l'assistenza e le riparazioni. In tal caso inoltrate una richiesta di preventivo senza impegno,indicando le informazioni come da punto C) al nostro servizio assistenza clienti o inviateci semplicamente la vostra richiestatramite il modulo allegato.
Mail: info@holzmann-maschinen.at
FAX: +43 (0) 7289 71562 4
