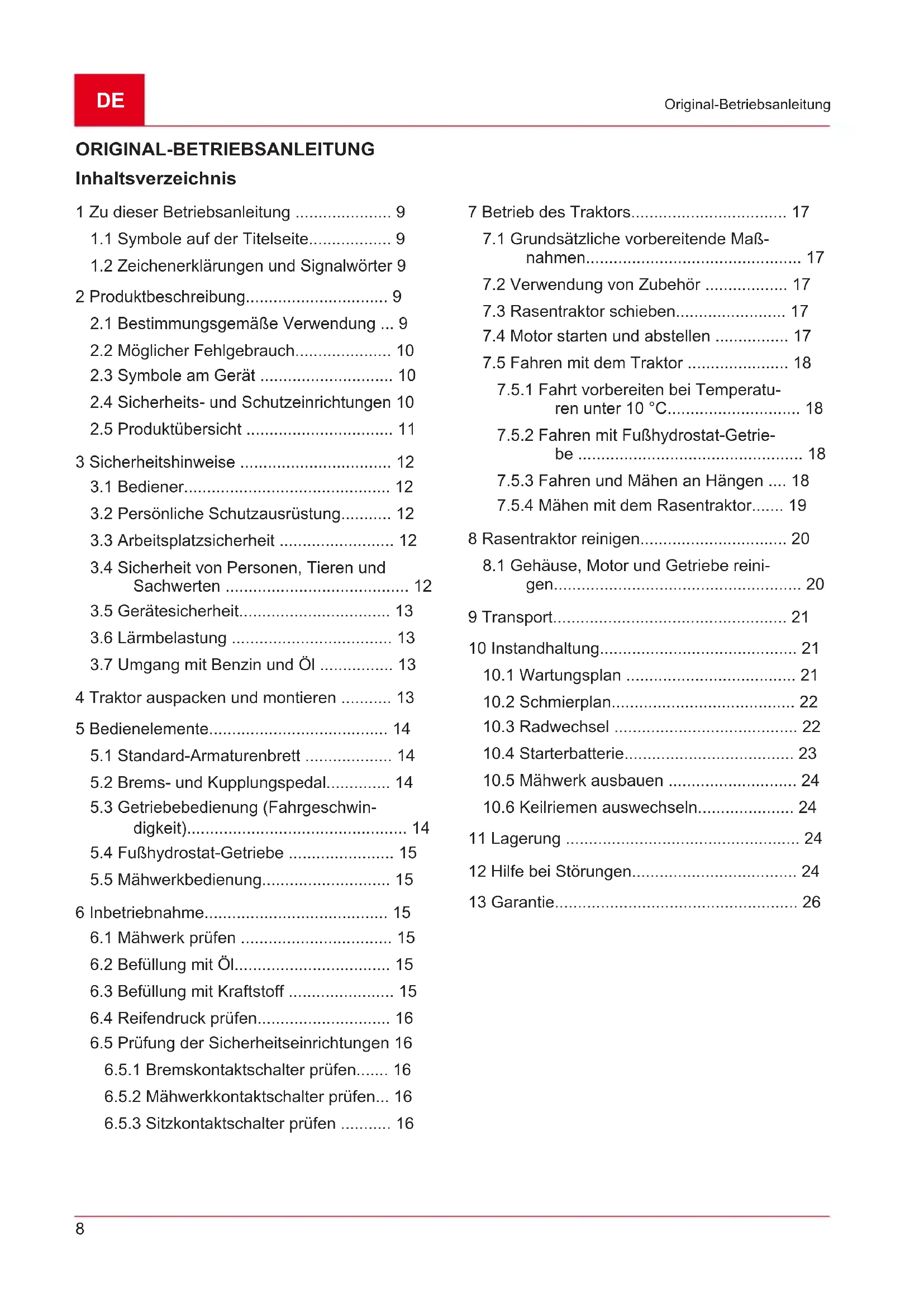

Original-Betriebsanleitung ORIGINAL-BETRIEBSANLEITUNG Inhaltsverzeichnis 1 Zu dieser Betriebsanleitung ..................... 9

1.1 Symbole auf der Titelseite.................. 9

1.2 Zeichenerklärungen und Signalwörter 9

2 Produktbeschreibung............................... 9

2.1 Bestimmungsgemäße Verwendung ... 9

2.2 Möglicher Fehlgebrauch..................... 10

2.3 Symbole am Gerät ............................. 10

2.4 Sicherheits- und Schutzeinrichtungen 10

3.2 Persönliche Schutzausrüstung........... 12

3.3 Arbeitsplatzsicherheit ......................... 12

3.4 Sicherheit von Personen, Tieren und

3.7 Umgang mit Benzin und Öl ................ 13

5.2 Brems- und Kupplungspedal.............. 14

5.3 Getriebebedienung (Fahrgeschwin-

digkeit)................................................ 14

5.4 Fußhydrostat-Getriebe ....................... 15

5.5 Mähwerkbedienung............................ 15

6 Inbetriebnahme........................................ 15

6.1 Mähwerk prüfen ................................. 15

6.2 Befüllung mit Öl.................................. 15

6.3 Befüllung mit Kraftstoff ....................... 15

6.4 Reifendruck prüfen............................. 16

6.5 Prüfung der Sicherheitseinrichtungen 16

6.5.1 Bremskontaktschalter prüfen....... 16

6.5.2 Mähwerkkontaktschalter prüfen... 16

6.5.3 Sitzkontaktschalter prüfen ........... 16

7 Betrieb des Traktors.................................. 17

7.1 Grundsätzliche vorbereitende Maß-

nahmen............................................... 17

7.2 Verwendung von Zubehör .................. 17

7.5 Fahren mit dem Traktor ...................... 18

7.5.1 Fahrt vorbereiten bei Temperatu-

ren unter 10°C............................. 18

7.5.2 Fahren mit Fußhydrostat-Getrie-

be ................................................. 18

7.5.3 Fahren und Mähen an Hängen .... 18

7.5.4 Mähen mit dem Rasentraktor....... 19

8 Rasentraktor reinigen................................ 20

8.1 Gehäuse, Motor und Getriebe reini-

10.6 Keilriemen auswechseln..................... 24

11 Lagerung ................................................... 24 12 Hilfe bei Störungen.................................... 24 13 Garantie..................................................... 269 Zu dieser Betriebsanleitung

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weite- ren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.

Geben Sie das Gerät nur mit dieser Betriebs- anleitung an andere Personen weiter.

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

Die Rasentraktoren werden in unterschiedli- chen Ausstattungsvarianten ausgeliefert. Bit- te beachten Sie, dass die Bilder vom Original etwas abweichen können. Sollten Sie Schwierigkeiten haben die Beschreibungen nachzuvollziehen, wenden Sie sich bitte an eine Fachwerkstatt oder den Hersteller.

Beachten Sie die beiliegende Montageanlei- tung und die Betriebsanleitung des Benzin- motors.

1.1 Symbole auf der Titelseite

Symbol Bedeutung Lesen Sie unbedingt vor der Inbe- triebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Vor- aussetzung für sicheres Arbeiten und störungsfreie Handhabung. Betriebsanleitung Benzingerät nicht in der Nähe von offenen Flammen oder Hitzequellen betreiben.

1.2 Zeichenerklärungen und Signalwörter

GEFAHR! Zeigt eine unmittelbar gefährliche Situa- tion an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Ver- letzung zur Folge hat. WARNUNG! Zeigt eine potenziell gefährliche Situati- on an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Ver- letzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell gefährliche Situati- on an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte. HINWEIS Spezielle Hinweise zur besseren Ver- ständlichkeit und Handhabung. 2 PRODUKTBESCHREIBUNG Die Rasentraktoren mit Seitenauswurf werden in unterschiedlichen Ausführungen hergestellt. Ach- ten Sie bitte bei folgenden Beschreibungen in dieser Betriebsanleitung darauf, dass Sie die zu Ihrem Rasentraktor passende Beschreibung le- sen. Merkmale Ihres Rasentraktors:

Getriebe: Fußhydrostat

Messerkupplung: elektromagnetisch

Mähwerk für Seitenauswurf inkl. Verschluss für Mulchmähen Typunterschiede:

Schnittbreiten: 95cm und 110cm

Bei Ausführung mit Schnittbreite 110cm: Mulchverschluss wird bei Nichtnutzung mit- geführt.

2.1 Bestimmungsgemäße Verwendung

Der Rasentraktor ist zum Mähen privater Haus- und Hobbygärten mit max. 10° (18%) Hangnei- gung bestimmt. Zusätzliche Anwendungen, wie z.B. Mulchen sind nur unter Verwendung des Original-Zubehörs und unter Einhaltung der maxi- malen Belastungswerte gestattet. Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwen-DE

Produktbeschreibung dung sowie unerlaubte Um- oder Anbauten wer- den als Zweckentfremdung angesehen und ha- ben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher Fehlgebrauch

Der Rasentraktor ist nicht für den gewerblichen Einsatz in öffentlichen Parks, Sportstätten, Land- und Forstwirtschaft konzipiert. WARNUNG! Gefahren durch Überbelastung des Rasentraktors! Achten Sie insbesondere bei der Ver- wendung eines Anhängers darauf, die zulässigen Zuglasten und Steigungen/ Gefälle nicht zu überschreiten. Eine Überschreitung kann die Bremsleistung des Rasentraktors überfordern und zu gefährlichen Situationen führen! HINWEIS Beachten Sie, dass der Rasentraktor keine Straßenzulassung besitzt und da- mit nicht auf öffentlichen Straßen betrie- ben werden darf!

2.3 Symbole am Gerät

Vor Inbetriebnahme Gebrauchs- anleitung lesen! Während des Mähens sind weite- re Personen, besonders Kinder und Tiere vom Arbeitsbereich fernzuhalten. Vor Wartungs- und Reparaturar- beiten Zündschlüssel ziehen! Achtung Gefahr! Hände und Fü- ße vom Schneidwerk fernhalten! Nicht an Hängen über 10° (18%) Neigung fahren! Gefahr: Hier nicht betreten! Verbrennungsgefahr durch heiße Oberflächen!

2.4 Sicherheits- und Schutzeinrichtungen

WARNUNG! Gefahr durch entfernte oder manipu- lierte Schutzeinrichtungen! Jeglicher Betrieb mit entfernten oder manipulierten Schutzeinrichtungen ist verboten. Defekte Schutzeinrichtungen müssen umgehend repariert oder aus- getauscht werden! Zu den Schutzeinrichtungen zählen vor allem:

Bremskontaktschalter

Mähwerkskontaktschalter

Abdeckung des Seitenauswurfs11 Produktbeschreibung

2.5 Produktübersicht

1 Lenkrad 8 Mähwerk 2 Armaturenbrett 9 Schnitthöhenverstellung 3 Bremspedal 10 Getriebe-Bypass 4 Feststellhebel für Bremspedal 11 Fahrersitz 5 Motorhaube 12 Mulchverschluss 6 Getriebebetätigung rückwärts 13 Abdeckung des Seitenauswurfs 7 Getriebebetätigung vorwärtsDE

Sicherheitshinweise 3 SICHERHEITSHINWEISE GEFAHR! Lebensgefahr und Gefahr schwerster Verletzungen! Unkenntnis der Sicherheitshinweise und Bedienanweisungen kann zu schwersten Verletzungen und sogar zum Tod führen.

Beachten Sie alle Sicherheitshinwei- se und Bedienanweisungen dieser Betriebsanleitung sowie der Be- triebsanleitungen, auf die verwiesen wird, bevor Sie das Gerät benutzen.

Bewahren Sie alle mitgelieferten Do- kumente für die zukünftige Verwen- dung auf.

Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Eventuelle landesspezifische Sicherheitsvorschriften zum Mindestalter des Benutzers beachten.

Gerät nicht unter Einfluss von Alkohol, Dro- gen oder Medikamenten bedienen.

3.2 Persönliche Schutzausrüstung

Um Verletzungen an Kopf und Gliedmaßen sowie Gehörschäden zu vermeiden, ist vor- schriftsmäßige Kleidung und Schutzausrüs- tung zu tragen.

Die Kleidung muss zweckmäßig (enganlie- gend) sein und darf nicht behindern. Bei lan- gen Haaren unbedingt Haarnetz tragen. Nie- mals lose Kleidungsstücke oder Accessoires tragen, die in das Gerät gezogen werden könnten, z.B. Schals, weite Hemden, lange Halsketten.

Die persönliche Schutzausrüstung besteht aus:

Gehörschutz und Schutzbrille

langer Hose und festen Schuhen

3.3 Arbeitsplatzsicherheit

Nur bei Tageslicht oder sehr hellem künstli- chen Licht arbeiten.

Das Gerät nur auf festem und ebenem Unter- grund und nicht in steilen Schräglagen betrei- ben.

Auf Standsicherheit achten.

3.4 Sicherheit von Personen, Tieren und

Benutzen Sie das Gerät nur für diejenigen Arbeiten, für die es vorgesehen ist. Ein nicht- bestimmungsgemäßer Gebrauch kann zu Verletzungen führen sowie Sachwerte schä- digen.

Der Benutzer ist für Unfälle mit anderen Per- sonen und deren Eigentum verantwortlich.

Halten Sie Dritte aus dem Gefahrenbereich fern.

Schalten Sie das Gerät nur ein, wenn sich im Arbeitsbereich keine Personen und Tiere auf- halten.

Halten Sie einen Sicherheitsabstand zu Per- sonen und Tieren ein, bzw. schalten Sie das Gerät aus, wenn sich Personen oder Tiere nähern.

Nehmen Sie keine Passagiere auf dem Gerät mit.

Halten Sie den Abgasstrahl des Motors nie gegen Personen und Tiere sowie gegen ent- zündliche Produkte und Gegenstände.

Fassen Sie nie in die Ansaug- und Lüftungs- gitter, wenn der Motor läuft. Durch rotierende Geräteteile können Verletzungen entstehen.

Schalten Sie das Gerät immer aus, wenn Sie es nicht benötigen, z.B. beim Wechsel des Arbeitsbereiches, bei Wartungs- und Pflege- arbeiten, beim Einfüllen des Benzin/Öl-Ge- mischs.

Mähen Sie nicht bei Gewitter. Kein Schutz vor Blitzschlag.

Mähen Sie immer quer zum Hang.

Der Rasentraktor kann durch sein Eigenge- wicht schwere Verletzungen verursachen. Gehen Sie beim Auf- und Abladen des Ra- sentraktors zum Transport in einem Fahr- zeug oder Anhänger mit besonderer Vorsicht vor.

Dieser Rasentraktor darf nicht abgeschleppt werden. Für den Transport auf öffentlichen Verkehrswegen ein geeignetes Fahrzeug verwenden.

Den Rasentraktor nicht in schlecht gelüfteten Arbeitsbereichen (z. B. Garage) betreiben. Die Abgase enthalten giftiges Kohlenmonoxid sowie andere Schadstoffe.

Schalten Sie das Gerät bei einem Unfall so- fort aus, um weitere Verletzungen und Sach- schäden zu vermeiden.13 Traktor auspacken und montieren

Betreiben Sie das Gerät nie mit abgenutzten oder defekten Teilen. Abgenutzte oder defek- te Geräteteile können schwere Verletzungen verursachen.

Nur Original-Ersatzteile und Original-Zubehör verwenden.

Vor jedem Einsatz: Überprüfen Sie alle Si- cherheitseinrichtungen, wie in dieser Be- triebsanleitung beschrieben.

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

Weisen Sie Kinder und Jugendliche an, nicht mit dem Gerät zu spielen.

3.5 Gerätesicherheit

Das Gerät nur unter folgenden Bedingungen benutzen:

Das Gerät ist nicht verschmutzt.

Das Gerät weist keine Beschädigungen auf.

Alle Bedienelemente funktionieren.

Das Gerät nicht überlasten. Es ist für leichte Arbeiten im privaten Bereich bestimmt. Über- lastungen führen zur Beschädigung des Ge- rätes.

Das Gerät nie mit abgenutzten oder defekten Teilen betreiben. Defekte Teile immer gegen Original-Ersatzteile des Herstellers austau- schen. Wird das Gerät mit abgenutzten oder defekten Teilen betrieben, können gegenüber dem Hersteller keine Garantieansprüche gel- tend gemacht werden.

Reparaturarbeiten dürfen nur kompetente Fachbetriebe oder unsere Servicestellen durchführen.

Eine gewisse Lärmbelastung durch dieses Gerät ist unvermeidbar. Verlegen Sie lärmintensive Ar- beiten auf zugelassene und dafür bestimmte Zei- ten. Halten Sie sich ggf. an Ruhezeiten und be- schränken Sie die Arbeitsdauer auf das Notwen- digste. Zu Ihrem persönlichen Schutz und zum Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3.7 Umgang mit Benzin und Öl

Explosions- und Brandgefahr: Durch austretendes Benzin-Luft-Gemisch entsteht eine explosionsfähige Atmosphäre. Verpuffung, Explosion und Brand können bei unsachgemäßem Umgang mit Kraftstoff zu schweren Verletzungen und sogar zum Tode führen. Beachten Sie Folgendes:

Rauchen Sie nicht, wenn Sie mit Benzin umgehen.

Handhaben Sie Benzin nur im Freien und niemals in geschlossenen Räumen.

Beachten Sie unbedingt die im Folgen- den aufgeführten Verhaltensregeln.

Transportieren und lagern Sie Benzin und Öl ausschließlich in dafür zugelassenen Behäl- tern. Stellen Sie sicher, dass Kinder keinen Zugang zu gelagertem Benzin und Öl haben.

Stellen Sie zur Vermeidung einer Kontami- nierung des Erdbodens (Umweltschutz) si- cher, dass beim Betanken kein Benzin und kein Öl in das Erdreich eindringen. Benutzen Sie zum Betanken einen Trichter.

Betanken Sie das Gerät niemals in geschlos- senen Räumen. Auf dem Fußboden kann es zu einer Ansammlung von Benzindämpfen und dadurch zu einer Verpuffung oder gar Explosion kommen.

Wischen Sie verschüttetes Benzin unverzüg- lich vom Gerät und vom Erdboden ab. Las- sen Sie Textilien, mit denen Sie Benzin auf- gewischt haben, an einem gut belüfteten Ort trocknen, bevor Sie diese Textilien entsor- gen. Anderenfalls kann es zu einer plötzli- chen Selbstentzündung kommen.

Wenn Sie Benzin verschüttet haben, entste- hen Benzindämpfe. Starten Sie das Gerät deshalb nicht am selben Ort, sondern min- destens 3m davon entfernt.

Vermeiden Sie Hautkontakt mit Mineralölpro- dukten. Atmen Sie die Benzindämpfe nicht ein. Tragen Sie zum Betanken immer Schutz- handschuhe. Wechseln und reinigen Sie Schutzkleidung regelmäßig.

Achten Sie darauf, dass Ihre Kleidung nicht in Kontakt mit Benzin kommt. Wenn Benzin auf Ihre Kleidung gelangt ist, wechseln Sie die Kleidung sofort.

Betanken Sie das Gerät niemals bei laufen- dem oder mit heißem Motor.

4 TRAKTOR AUSPACKEN UND

MONTIEREN Beachten Sie die beiliegende Montageanleitung zum Auspacken und zur Montage des Traktors.DE

Bedienelemente HINWEIS Beachten Sie auch die beiliegende Be- triebsanleitung des Benzinmotors. WARNUNG! Gefahren durch unvollständige Mon- tage! Der Rasentraktor darf nicht betrieben werden, bevor er nicht komplett montiert ist! Führen Sie alle in der Montageanleitung beschriebenen Montagearbeiten durch. Fragen Sie im Zweifel vor der Inbetrieb- nahme einen Fachmann, ob die Monta- ge korrekt ausgeführt wurde! Prüfen Sie, ob alle Sicherheits- und Schutzeinrichtungen vorhanden und funktionsfähig sind! 5 BEDIENELEMENTE Im Folgenden werden die Bedienelemente der Rasentraktoren mit Seitenauswurf beschrieben. Achten Sie bitte darauf, dass Sie die zu Ihrem Rasentraktor passende Beschreibung lesen.

5.1 Standard-Armaturenbrett

Im Folgenden werden die Elemente des Stan- dard-Armaturenbrettes (01) erläutert. Regelung der Motordrehzahl (01/2) HINWEIS Beachten Sie, dass die Betätigung des Reglers im Fahrbetrieb die Geschwin- digkeit beeinflusst! Bei Regler mit integriertem Choke: Durch Verschieben des Reglers (01/2) wird die Motordrehzahl erhöht und gesenkt, sowie in der ganz oberen Stellung der Choke zugeschaltet. Choke zuschalten: Regler (01/2) ganz nach oben zum Choke-Zeichen schieben. Diese Position ausschließlich zum Star- ten des Motors verwenden. Hinweis: Einige Traktorvarianten verfü- gen über einen separaten Choke-Knopf (01/1) am Armaturenbrett. Dieser muss dann zum Start des Traktors zusätzlich gezogen werden. Läuft der Motor, Knopf langsam wieder zurückschieben! Mähbetrieb: In dieser Position läuft der Motor mit der maximalen Drehzahl. Leerlauf: In dieser Position läuft der Mo- tor mit der niedrigsten Drehzahl. Zündschloss (01/3, 05) Stellung Funktion 0 Motor aus. Der Zündschlüssel kann abgezogen werden. I Scheinwerfer ein. Nach dem Start des Motors werden in dieser Stellung die Scheinwerfer zugeschaltet (optional). II Betriebsstellung, wenn der Motor läuft. III Startstellung zum Anlassen des Mo- tors. Sobald der Motor läuft, lassen Sie den Schlüssel los. Er springt dann auf die Betriebsstellung II zurück.

5.2 Brems- und Kupplungspedal

Bremse: Wenn Sie das Pedal (03/1) ganz niederdrücken wird die Bremse am Getriebe betätigt, der Traktor bremst ab.

Feststellbremse: Wenn Sie bei niederge- drücktem Brems-/Kupplungspedal (03/1) den Feststellhebel (03/2) nach oben ziehen, wird die Bremse arretiert. Durch erneutes Nieder- drücken des Pedals wird die Bremse gelöst.

5.3 Getriebebedienung

(Fahrgeschwindigkeit) Die Rasentraktoren sind mit einem fußhydrostati- schen Getriebe ausgestattet. Für die Vorwärtsfahrt und die Rückwärtsfahrt sind auf der rechten Seite zwei separate Pedale ange- ordnet. Fahrt- richtung Beschreibung Vorwärts Betätigen Sie das vordere Pedal (02/2), um vorwärts zu fahren.15 Inbetriebnahme Fahrt- richtung Beschreibung Rück- wärts Betätigen Sie das hintere Pedal (02/1), um rückwärts zu fahren. Hinweis: Wird nur das Pedal für Rückwärtsfahrt betätigt, wird das Mähwerk ausgeschaltet. Mähbetrieb bei Rückwärtsfahrt: sie- he Kapitel 7.5.4.2 "Mähbetrieb bei Rückwärtsfahrt", Seite19.

5.4 Fußhydrostat-Getriebe

Das Fußhydrostat-Getriebe wird durch zwei Pe- dale (02/1 und 02/2) betätigt. Zum Anfahren lösen Sie bei laufendem Motor zuerst die Feststellbremse, indem Sie das Bremspedal (03/1) betätigen und betätigen Sie danach das Pedal (02/2) zum Vorwärts- oder das Pedal (02/1) zum Rückwärtsfahren. Je weiter Sie das Pedal drücken, umso schneller fahren Sie in die gewählte Richtung. Vorwärtsfahren: Drücken Sie auf der rechten Seite das vordere Pedal (02/2). Rückwärtsfahren: Drücken Sie auf der rechten Seite das hintere Pedal (02/1).

5.5 Mähwerkbedienung

Schnitthöhe einstellen Das Mähwerk des Traktors kann mit einem Hebel (04/1) rechts neben dem Fahrersitz in mehreren Stufen in der Höhe verstellt werden.

1. Bewegen Sie den Verstellhebel (04/1) in die

gewünschte Richtung. Hebel nach unten be- deutet niedrige Schnitthöhe, Hebel nach oben bedeutet große Schnitthöhe. Mähwerk zuschalten Elektrische Zuschaltung: Rechts neben dem Fah- rersitz befindet sich ein Schalter (03/3). Schalten Sie damit das Mähwerk ein. 6 INBETRIEBNAHME WARNUNG! Gefahren durch unvollständige Mon- tage! Der Rasentraktor darf nicht betrieben werden, bevor er nicht komplett montiert ist! Führen Sie alle in der Montageanleitung beschriebenen Montagearbeiten durch. Fragen Sie im Zweifel vor der Inbetrieb- nahme einen Fachmann, ob die Monta- ge korrekt ausgeführt wurde! Prüfen Sie, ob alle Sicherheits- und Schutzeinrichtungen vorhanden und funktionsfähig sind!

Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob Schneidwerkzeug, Befestigungs- bolzen und die gesamte Schneideinheit abge- nutzt oder beschädigt sind. Zur Vermeidung einer Unwucht müssen abgenutzte oder beschädigte Messer durch neue ersetzt werden.

6.2 Befüllung mit Öl

Vor der Erstinbetriebnahme muss der Motor mit Öl befüllt werden. Beachten Sie hierzu bitte die Anleitung des Motorherstellers. Beachten Sie auch, dass der Ölstand in regelmäßigen Abstän- den kontrolliert und eventuell Öl aufgefüllt werden muss.

6.3 Befüllung mit Kraftstoff

WARNUNG! Gefahren beim Umgang mit Kraft- stoff! Kraftstoff ist hochgradig entflammbar. Kraftstofftank nur im Freien befüllen! Nicht rauchen! Nicht bei laufendem oder heißem Motor tanken! Verwenden Sie zum Betanken einen geeigneten Trichter oder ein Einfüllrohr, damit kein Kraftstoff auf den Motor, das Gehäuse oder die Erde ver- schüttet werden kann. Aus Sicherheitsgründen sind der Kraftstofftank- verschluss und andere Tankverschlüsse bei Be- schädigung auszutauschen. Falls Kraftstoff übergelaufen ist, darf der Motor nicht gestartet werden. Der Traktor ist von der kraftstoffverschmutzten Stelle zu entfernen, und der verschüttete Kraftstoff muss vom Boden, demDE

Inbetriebnahme Motor und dem Gehäuse mit einem Lappen auf- gesaugt und abgewischt werden. Jeglicher Startversuch ist zu vermeiden bis sich die Kraftstoffdämpfe verflüchtigt haben. Bewahren Sie Kraftstoff nur in den dafür vorgese- henen Behältern auf. Verwenden Sie bleifreies Benzin, min. ROZ 91. Tank befüllen (06)

1. Stellen Sie gegebenenfalls den Motor ab und

ziehen Sie sicherheitshalber den Zündschlüs- sel ab.

2. Warten Sie, bis der Motor etwas abgekühlt ist

(Explosionsgefahr durch entzündeten Kraft- stoff!).

3. Öffnen Sie die Motorhaube.

4. Öffnen Sie den Tankverschluss (06/1) und

füllen Sie den Kraftstoff ein. Hinweis:Vermeiden Sie ein Überfüllen des Kraftstoffbehälters!

5. Verschließen Sie den Tankverschluss (06/1).

6. Verschließen Sie die Motorhaube.

6.4 Reifendruck prüfen

Kontrollieren Sie den Reifendruck in regelmä- ßigen Abständen.

Lesen Sie den erforderlichen Luftdruck auf den Reifen ab (Empfehlung 1bar). HINWEIS 1PSI = 0,07bar. Mit einer handelsüblichen Fußluftpumpe kann der Reifendruck kontrolliert und Luft nachgefüllt wer- den.

6.5 Prüfung der Sicherheitseinrichtungen

Die Sicherheitseinrichtungen müssen vor jedem Start des Rasentraktors geprüft werden. WARNUNG! Gefahr bei der Prüfung der Sicher- heitseinrichtungen! Die Sicherheitseinrichtungen dürfen nur vom Fahrersitz aus und wenn sich keine weiteren Personen oder Tiere in der Nä- he aufhalten, durchgeführt werden! Führen Sie alle Prüfungen auf ebenem Unter- grund durch, damit der Rasentraktor nicht unge- wollt rollen kann.

6.5.1 Bremskontaktschalter prüfen

Der Bremskontaktschalter stellt sicher, dass der Motor nicht gestartet werden kann, wenn die Bremse nicht betätigt wird.

1. Der Motor ist aus.

2. Setzen Sie sich auf den Fahrersitz.

3. Lösen Sie die Feststellbremse indem Sie das

Bremspedal (03/1) betätigen.

4. Versuchen Sie den Motor zu starten (Zünd-

schlüssel in Position III). HINWEIS Der Motor darf nicht starten!

6.5.2 Mähwerkkontaktschalter prüfen

Der Mähwerkkontaktschalter stellt sicher, dass sich der Motor nicht starten lässt, wenn das Mähwerk aktiviert ist.

2. Setzen Sie sich auf den Fahrersitz.

3. Treten Sie das Bremspedal (03/1) und betäti-

gen Sie die Feststellbremse (03/2).

4. Schalten Sie das Mähwerk zu (03/3).

5. Versuchen Sie den Motor zu starten (Zünd-

schlüssel in Position III). HINWEIS Der Motor darf nicht starten!

6.5.3 Sitzkontaktschalter prüfen

Der Sitzkontaktschalter stellt sicher, dass sich der Motor abschaltet, sobald sich bei eingeschal- tetem Mähwerk keine Person mehr auf dem Fah- rersitz befindet.

1. Setzen Sie sich auf den Fahrersitz.

2. Treten Sie das Bremspedal (03/1) und betäti-

gen Sie die Feststellbremse (03/2).

3. Starten Sie den Motor und lassen Sie ihn mit

maximaler Drehzahl laufen.

4. Schalten Sie das Mähwerk zu.

5. Entlasten Sie den Sitz, indem Sie aufstehen

(nicht absteigen!). HINWEIS Der Motor muss sich abschalten!17 Betrieb des Traktors

7 BETRIEB DES TRAKTORS

WARNUNG! Gefahren durch unzureichende Kenntnis über den Rasentraktor! Lesen Sie sich die Betriebsanleitung ge- nau durch, bevor Sie starten! Achten Sie insbesondere auf alle Sicher- heitshinweise! Führen Sie alle Montagearbeiten und al- le Arbeiten zur Inbetriebnahme gewis- senhaft durch. Fragen Sie im Zweifel den Hersteller!

7.1 Grundsätzliche vorbereitende

Tragen Sie während des Mähens immer fes- tes Schuhwerk und lange Hosen. Niemals barfuß oder mit offenen Sandalen mähen.

Überprüfen Sie vollständig das Gelände, auf dem der Rasentraktor eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper, die er- fasst und weggeschleudert werden könnten. Auch während des Mähens ist auf Fremdkör- per zu achten.

Führen Sie alle in der Inbetriebnahme be- schriebenen Arbeiten durch. Dies gilt insbe- sondere für die Prüfung der Sicherheitsein- richtungen.

Zum Ziehen von Lasten nur die Anhängevor- richtung verwenden! Die Stützlast nicht über- schreiten.

Der Transport von Gegenständen am Rasen- traktor ist nicht gestattet!

7.2 Verwendung von Zubehör

WARNUNG! Gefahr durch falsches Zubehör oder falsche Zubehörverwendung! Verwenden Sie immer nur Originalzube- hör des Traktorherstellers! Beachten Sie die Vorschriften zur Ver- wendung in der jeweils beiliegenden Be- dienungsanleitung! Durch die Verwendung von nicht zugelassenem Zubehör oder die falsche Verwendung können große Gefahren für den Bediener und Dritte ent- stehen. Der Rasentraktor könnte überbelastet werden. Dies kann zu schweren Unfällen führen.

7.3 Rasentraktor schieben

VORSICHT! Gefahr beim Schieben an Schrägen! Schieben Sie den Rasentraktor nur auf waagerechten Flächen! An Schrägen könnte der Rasentraktor unkontrolliert bergab rollen. Bei Fußhydrostat-Antrieb Der Bypasshebel (07/1) befindet sich an der Rückwand (07/2). Bypassentriegelung:

1. Bypasshebel (08/1) einschieben und nach

2. Lösen Sie die Bremse.

ð Der Rasentraktor kann jetzt geschoben wer- den.

7.4 Motor starten und abstellen

WARNUNG! Verletzungsgefahr durch Blitzschlag Das Gerät hat keinen Schutz vor Blitz- schlag.

Mähen Sie nicht bei Gewitter. Motor starten

1. Nehmen Sie auf dem Fahrersitz Platz.

2. Drücken Sie das Bremspedal (03/1) auf der

linken Seite ganz durch und arretieren Sie es mit dem Feststellhebel (03/2).

3. Vergewissern Sie sich, dass das Mähwerk

NICHT zugeschaltet ist. Prüfen Sie dazu die Kippschalterstellung (03/3).

4. Bewegen Sie den Regler (01/2) für die Motor-

drehzahl an den oberen Anschlag. Je nach Ausstattungsvariante befindet sich dort das Choke-Zeichen. Wenn nicht, ziehen Sie am separaten Choke-Knopf (01/1).

5. Stecken Sie den Zündschlüssel in das Zünd-

6. Drehen Sie den Zündschlüssel in Position

„III“ und halten Sie ihn dort so lange, bis der Motor läuft. Hinweis:Zur Schonung der Starterbatterie sollte ein Startversuch nicht länger als ca. 5 Sekunden dauern.

7. Lassen Sie dann den Zündschlüssel los, er

springt automatisch in Position „II“.

8. Bewegen Sie den Regler (01/2) für die Motor-

drehzahl in Betriebsstellung. Bei einer Aus-DE

Betrieb des Traktors stattungsvariante mit Choke-Knopf drücken Sie diesen wieder hinein (01/1). Motor abschalten

1. Schalten Sie das Mähwerk ab (03/3).

2. Stellen Sie den Regler (01/2) für die Motor-

drehzahl auf Leerlaufstellung.

3. Drücken Sie das Bremspedal (03/1) und arre-

tieren Sie es mit dem Feststellhebel (03/2).

4. Drehen Sie den Zündschlüssel (05) in Positi-

5. Ziehen Sie den Zündschlüssel ab.

WARNUNG! Gefahr durch heißen Motor! Achten Sie beim Abstellen des Motors darauf, dass heiße Motorteile (z.B. der Schalldämpfer) keine in der Nähe be- findlichen Gegenstände oder Materialien entzünden können!

7.5 Fahren mit dem Traktor

WARNUNG! Gefahr durch unangepasste Ge- schwindigkeit! Fahren Sie insbesondere am Anfang langsam, um sich an das Fahr- und Bremsverhalten des Traktors zu gewöh- nen! Vor jeder Richtungsänderung ist die Fahrgeschwindigkeit so zu reduzieren, dass der Fahrer jederzeit die Kontrolle über den Rasentraktor behält und dieser dabei auch nicht umkippen kann! Ihr Traktor wird über ein Fußhydrostat-Getriebe angetrieben.

7.5.1 Fahrt vorbereiten bei Temperaturen

1. Vergewissern Sie sich, dass das Mähwerk

NICHT zugeschaltet ist. Prüfen Sie dazu den Kippschalter (03/3).

2. Starten Sie den Motor und lassen Sie ihn zur

Optimierung der Getriebeölviskosität ca. 30 Sekunden lang warmlaufen. Danach können Sie mit dem Traktor fahren. Das Mähwerk sollte erst zugeschaltet werden, wenn der Motor einige Minuten läuft.

7.5.2 Fahren mit Fußhydrostat-Getriebe

1. Drücken Sie das Bremspedal (03/1) und arre-

tieren Sie es mit dem Feststellhebel (03/2).

2. Stellen Sie das Mähwerk auf die höchste

3. Starten Sie den Motor.

4. Bremse betätigen (03/1).

5. Drücken Sie langsam auf das Fußpedal für

die gewünschte Fahrtrichtung:

Rückwärts: Fußpedal (02/1)

6. Je weiter Sie das Pedal drücken, desto

schneller bewegt sich der Traktor in die ge- wählte Richtung.

7. Zum Anhalten lassen Sie das Fußpedal los

und drücken Sie das Bremspedal (03/1). HINWEIS Betätigen Sie immer, wenn Sie den Traktor verlassen, den Feststellhebel bei getretenem Bremspedal, damit der Trak- tor nicht wegrollen kann!

7.5.3 Fahren und Mähen an Hängen

WARNUNG! Gefahr durch Fehler beim Fahren an Hängen! Beim Fahren an Hängen ist besondere Vorsicht geboten! Es gibt keinen „siche- ren“ Hang. Beachten Sie dazu besonders folgende Sicherheitshinweise! Wenn die Räder durchdrehen sollten oder wenn das Fahrzeug beim Befahren einer Steigung stecken bleibt, Mähwerk und Anbaugeräte auskuppeln. Danach in langsamer Abwärtsfahrt und gerader Richtung den Hang verlassen! Eine volle Grasfangbox erhöht durch ihr Gewicht die Kippgefahr des Rasentrak- tors!

Fahren Sie nicht an Hängen über 10° (18%) Neigung. Beispiel: das entspricht 18 cm Hö- henunterschied auf einen Meter Länge.

Fahren Sie nicht ruckartig an.

Bremsen Sie nicht ruckartig.

Halten Sie die Fahrgeschwindigkeit niedrig.

Fahren Sie nicht quer zum Hang.

Beschleunigen Sie nicht stark.

Lenken Sie nicht ruckartig.19 Betrieb des Traktors

7.5.4 Mähen mit dem Rasentraktor

Um ein sauberes Mähergebnis zu erhalten, ist die Fahrgeschwindigkeit den Rasenverhältnissen anzupassen. Wählen Sie zum Mähen maximal 2/3 der möglichen Fahrgeschwindigkeit am Pe- dal. Die maximale Geschwindigkeit des Traktors ist ausschließlich für den Fahrbetrieb ohne einge- schaltetes Mähwerk bestimmt. Im Normalfall beträgt die Schnitthöhe 4 - 5 cm. Dies entspricht der 2. oder 3. Raste der Höhen- verstellung (04/1). Bei feuchtem und nassem Gras mähen Sie bitte mit höherer Schnitthöhe. Bei sehr hohem Gras ist es zweckmäßig in zwei Durchgängen zu mähen. Stellen Sie das Mähwerk beim ersten Durchgang auf maximale Schnitthöhe. Beim zweiten Durchgang können Sie dann auf die gewünschte Höhe einstellen.

7.5.4.1 Zuschalten des Mähwerks

HINWEIS Das Mähwerk darf erst zugeschaltet werden, wenn der Motor bereits ca. eine Minute warmgelaufen ist! Beim Zuschalten des Mähwerkes sollte der Rasentraktor nicht in hohem Gras stehen.

1. Starten Sie den Motor.

2. Bewegen Sie den Regler (01/2) für die Motor-

drehzahl in Betriebsstellung.

3. Stellen Sie das Mähwerk auf die höchste

4. Schalten Sie das Mähwerk mit dem Kipp-

schalter (03/3) (Position „I“) ein.

5. Stellen Sie mit dem Handhebel (04/1) die ge-

wünschte Schnitthöhe ein.

6. Fahren Sie mit dem Rasentraktor an.

7.5.4.2 Mähbetrieb bei Rückwärtsfahrt

HINWEIS Wird nur das Getriebepedal für Rück- wärtsfahrt betätigt, wird das Mähwerk ausgeschaltet.

1. Betätigen Sie die Taste "Rückwärtsmä-

hen" (01/4) und innerhalb 5 sec. das Pedal (02/1) für die Rückwärtsfahrt. WARNUNG! Unfallgefahr beim Rückwärtsmähen! Beachten Sie das rückwärtige Umfeld beim Rückwärtsmähen! Rückwärtsmähen nur wenn erforderlich!

7.5.4.3 Abschalten des Mähwerks

WARNUNG! Gefahr durch nachlaufende Messer! Ein drehendes/auslaufendes Schneid- messer kann Hände und Füße zer- schneiden! Deshalb Hände und Füße von den Schneidwerkzeugen fernhalten!

1. Schalten Sie das Mähwerk mit dem Kipp-

schalter (Position „0“) ab (03/3). Das Mähwerk kann sowohl im Stillstand als auch während der Fahrt des Traktors abgeschaltet werden. Schalten Sie das Mähwerk immer ab, wenn Sie andere Flächen als Rasen überfahren.

Für ein optimales Mulchergebnis sollte der Rasen regelmäßig gemäht werden (ca. 1 bis 2-mal wö- chentlich). Dabei 1/3 der Grashöhe abschneiden (z.B. von 6cm Rasenhöhe 2cm mähen). Da- durch wird das Schnittgut sauber in den noch verbleibenden Rasen eingearbeitet. Seitenauswurf für Mulchbetrieb umrüsten Der Mulchkit ist im Lieferumfang enthalten. Der Mulchverschluss befindet sich beim Rasentraktor mit 110 cm Schnittbreite am Mähwerk auf der lin- ken Seite. Beim Rasentraktor mit 95 cm Schnitt- breite liegt der Mulchverschluss lose bei. WARNUNG! Gefahren durch unvollständigen oder beschädigten Mähwerkschutz. Der Rasentraktor darf nur betrieben wer- den, wenn der Auswurfschacht für den Seitenauswurf montiert ist. Wenn er nicht montiert ist, ist der Betrieb nicht er- laubt, da die Gefahr besteht, in die Mes- ser des Mähwerks zu gelangen. Eine beschädigte Schutzeinrichtung ist umge- hend durch ein Original-Ersatzteil zu er- setzen.DE

Rasentraktor reinigen WARNUNG! Gefahren beim Umrüsten des Mähwerkschutzes. Der Rasentraktor darf nur bei abge- schaltetem Motor und abgezogenem Zündschlüssel umgerüstet werden. Zum Umrüsten von Seitenauswurfbetrieb auf Mulchbetrieb gehen Sie folgendermaßen vor:

1. Stellen Sie den Motor ab.

2. Ziehen Sie den Zündschlüssel ab und ver-

wahren Sie ihn gegen Fremdzugriff.

3. Heben Sie den Schacht (24/1) für den Sei-

tenauswurf an (24/a).

4. Setzen Sie den Mulchverschluss (24/2) am

5. Verriegeln Sie den Mulchverschluss mit der

Halteklammer (24/3, 24/c).

6. Überprüfen Sie den korrekten Sitz des

Mulchverschlusses (24/2). Bei Ausführung mit Schnittbreite 110cm (25) Entnehmen des Mulchverschlusses (25/1):

1. Lösen Sie die Klammer (25/2).

2. Nehmen Sie den Mulchverschluss aus der

Berücksichtigen Sie, dass Gras zu verschiede- nen Zeiten unterschiedlich wächst. Empfehlens- wert ist zu Beginn des Frühjahrs ein kürzeres Mähintervall zu wählen. Vergrößern Sie das Mä- hintervall, wenn die Wachstumsrate des Grases im Laufe des Jahres abnimmt. Konnte der Rasen eine Zeit lang nicht gemäht werden, zunächst eine höhere Schnitthöhenein- stellung wählen und dann zwei Tage später mit einer niedrigeren Schnitthöheneinstellung noch einmal mähen.

7.5.4.6 Mähen von hohem Gras

Mähen Sie, wenn das Gras länger als üblich ge- wachsen oder wenn es zu feucht ist, den Rasen mit einer höheren Schnitthöheneinstellung. Mä- hen Sie den Rasen anschließend mit der niedri- geren, normalen Einstellung noch einmal.

7.5.4.7 Warten der Schneidmesser

Sorgen Sie während der ganzen Mähsaison für ein scharfes Schneidmesser, um ein Abreißen und ein Zerfetzen der Grashalme zu vermeiden. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt.

Schneidmesser nach jedem Gebrauch auf Schärfe und Anzeichen von Abnutzung oder Schäden überprüfen! Gegebenenfalls Ser- vicewerkstätte aufsuchen.

Bei einem Ersatz der Messer nur Original-Er- satzmesser verwenden. 8 RASENTRAKTOR REINIGEN Für eine optimale Funktion und eine lange Le- bensdauer muss der Rasentraktor regelmäßig gereinigt werden. Reinigen Sie nach jedem Betrieb den Rasentrak- tor von anhaftenden Verschmutzungen. Verwenden Sie zur Reinigung keinen Hochdruck- reiniger. Der Wasserstrahl eines Hochdruckreini- gers oder eines Gartenschlauchs kann zu Be- schädigungen der Elektrik oder der Lager führen. Achten Sie darauf, dass insbesondere Motor, Ge- triebe und Umlenkrollen, sowie die komplette Elektrik nicht in Berührung mit Wasser kommen. WARNUNG! Gefahren bei der Reinigung! Bei allen Reinigungsarbeiten gilt:

Stellen Sie den Motor aus und zie- hen Sie den Zündschlüssel ab.

Ziehen Sie den/die Zündkerzenste- cker ab.

Für die Reinigung entfernte Schut- zeinrichtungen müssen nach der Reinigung wieder montiert werden.

VERBRENNUNGSGEFAHR: Reini- gen Sie den Rasentraktor erst, wenn er abgekühlt ist. Motor, Getriebe und Schalldämpfer sind sehr heiß!

SCHNITTGEFAHR: Achten Sie bei Arbeiten an den Schneidwerkzeu- gen auf die scharfen Messer. Bei mehrschneidigen Mähwerkzeugen kann die Bewegung eines Schneid- werkzeuges zur Bewegung des An- deren führen!

8.1 Gehäuse, Motor und Getriebe reinigen

Den Motor und alle Lagerstellen (Räder, Getrie- be, Messerlagerung) nicht mit Wasser oder ei- nem Hochdruckreiniger abspritzen. Eindringendes Wasser in die Zündanlage, in den Vergaser und in den Luftfilter kann Störungen verursachen. Wasser in den Lagerstellen kann21 Transport zum Verlust der Schmierung und somit zur Zer- störung der Lager führen. Zum Entfernen von Schmutz und Grasresten ei- nen Lappen, Handbesen, langstieligen Pinsel oder Ähnliches verwenden. ACHTUNG! Beschädigung der elektrischen Anla- ge durch eindringendes Wasser! Achten Sie beim Reinigen des Traktors mit Wasser, dass kein Wasser in die elektrische Anlage gelangt! 9 TRANSPORT WARNUNG! Quetschgefahr durch umkippendes Gerät! Durch das Eigengewicht des Geräts können Personen schwer verletzt wer- den.

Gehen Sie beim Auf- und Abladen des Geräts zum Transport in einem Fahrzeug oder Anhänger mit größter Vorsicht vor! Beim Transport des Rasentraktors mit Transport- geräten (z.B. Pkw-Anhänger), muss das Mähwerk zur Entlastung der Mähwerksaufhän- gung unterbaut werden. Achten Sie beim Transport auf ausreichende Traglast des Transportmittels und eine geeignete Sicherung des Rasentraktors. 10 INSTANDHALTUNG Gefahren bei der Instandhaltung! Bei allen Instandhaltungsarbeiten gilt:

Stellen Sie den Motor aus und ziehen Sie den Zündschlüssel ab.

Ziehen Sie den/die Zündkerzenstecker ab.

Für die Instandhaltung entfernte Schutzein- richtungen müssen nach der Instandhaltung wieder montiert werden.

VERBRENNUNGSGEFAHR: Arbeiten Sie am Rasentraktor erst, wenn er abgekühlt ist. Motor, Getriebe und Schalldämpfer sind sehr heiß!

SCHNITTGEFAHR: Achten Sie bei Arbeiten an den Schneidwerkzeugen auf die scharfen Messer. Bei mehrschneidigen Mähwerkzeu- gen kann die Bewegung eines Schneidwerk- zeuges zur Bewegung eines anderen Schneidwerkzeugs führen.

Beim Austausch von Teilen dürfen nur Origi- nal-Ersatzteile verwendet werden.

Suchen Sie im Zweifel immer eine Fachwerk- statt auf oder kontaktieren Sie den Hersteller.

Folgende Arbeiten dürfen vom Benutzer selbst durchgeführt werden. Alle übrigen Wartungs-, Service und Instandsetzungsarbeiten müssen bei einer autorisierten Service-Werkstätte durchge- führt werden. Bitte beachten Sie zusätzlich die empfohlenen, jährlichen Abschmierungen gemäß Schmierplan. Tätigkeit Vor je- dem Ein- satz Nach je- dem Ein- satz Nach den ersten 5 Stunden Alle 25 Betriebs- stunden Alle 50 Betriebs- stunden Vor jeder Einlage- rung Motorölstand überprüfen

Luftfilter austauschen

Zündkerze überprüfen

Bremse überprüfen (Probe- bremsung auf gerader Stre- cke)

Reifendruck überprüfen X Mähmesser überprüfen X Auf lose Teile überprüfen X XDE

Instandhaltung Tätigkeit Vor je- dem Ein- satz Nach je- dem Ein- satz Nach den ersten 5 Stunden Alle 25 Betriebs- stunden Alle 50 Betriebs- stunden Vor jeder Einlage- rung Keilriemen überprüfen (Sicht- kontrolle)

Getriebe von Gras- und Mäh- resten reinigen

)* siehe Bedienungsanleitung des Motorenher- stellers HINWEIS Bei starker Beanspruchung und bei ho- hen Temperaturen können kürzere War- tungsintervalle als in der oben angege- benen Tabelle erforderlich sein.

Um die Leichtgängigkeit der beweglichen Teile zu gewährleisten, empfehlen wir mindestens jähr- lich folgende Stellen nachzuschmieren. Reinigen Sie alle zu schmierenden Stellen vor dem Abschmieren oder Einsprühen mit einem Lappen. Verwenden Sie kein Wasser, um even- tuelle Korrosion zu vermeiden. Schmierstellen:

Schmiernippel am Achsschenkel rechts und links (11) mit Mehrzweckfett abschmieren.

Lagerung der Vorderachse am Rahmen (10) mit Sprühöl einsprühen.

Zahnsegment und Lenkritzel am Lenkgetrie- be (12) mit Mehrzweckfett abschmieren.

Rollenlager und Nabe an Vorder- und Hinter- achse (13) mit Mehrzweckfett abschmieren. HINWEIS Die Vorder- und Hinterräder müssen zum Abschmieren der Achsen und La- ger abgebaut werden.

Dreh- und Lagerstellen: Schmierung aller be- weglichen Dreh- und Lagerstellen.

Radwechsel darf nur auf einem waagrechten und festen Untergrund vorgenommen werden.

1. Stellen Sie den Rasentraktor ab und ziehen

Sie den Zündschlüssel ab.

2. Drücken Sie das Bremspedal (03/1) ganz

durch und arretieren Sie es mit dem Fest- stellhebel (03/2).

3. Sichern Sie den Rasentraktor mit Unterleg-

keilen gegen Wegrollen. Legen Sie die Keile auf der Seite unter, die nicht angehoben wird.

4. Heben Sie den Rasentraktor mit einem ge-

eigneten Hebezeug (z.B. Scherenwagenhe- ber) auf der Seite an, auf der das Rad ge- wechselt werden soll. Heben Sie den Traktor so weit an, dass sich das zu wechselnde Rad frei drehen lässt. Achtung! Gefahr von Geräteschäden. Achten Sie beim Anheben darauf keine Trak- torelemente zu verbiegen. Setzen Sie das Hebewerkzeug nur an stabilen Metallteilen an.

5. Sichern Sie den Rasentraktor an einem tra-

genden Element des Fahrgestells mit einer stabilen Unterlage (z.B. Kanthölzer) so ab, dass er sich auch bei abrutschen oder kippen des Hebezeugs nicht absenken kann.

6. Ziehen Sie die Schutzkappe (09/1) ab.

7. Drücken Sie die Sicherungsscheibe (09/2)

mit Schraubendreher ab. Achten Sie darauf, dass sie nicht verloren geht.

8. Ziehen Sie die Unterlegscheibe (09/3) ab.

9. Ziehen Sie das Rad von der Achse.

Hinweis:Beim Abziehen der Hinterräder von der Achse die Passfeder nicht verlieren!

10. Reinigen Sie vor der Wiedermontage die

Achse und die Bohrung im Rad und fetten Sie beides mit Mehrzweckfett ein.

11. Stecken Sie das Rad auf die Achse.

Hinweis:Beim Aufstecken der Hinterräder, die Nuten der Passfeder und des Hinterrades müssen so übereinander stehen, so dass sich die Passfeder gewaltfrei einschieben lässt.23 Instandhaltung

12. Stecken Sie die Unterlegscheibe auf die Ach-

13. Drücken Sie die Sicherungsscheibe in die

Nut an der Achse. Wenn Sie hierzu eventuell eine Zange verwenden, achten Sie darauf mit der Zange nicht die Achse zu beschädigen.

14. Stecken Sie die Schutzkappe auf die Achse.

15. Entfernen Sie die Sicherungsunterlage und

lassen Sie den Traktor vorsichtig mit dem Hebezeug auf den Boden sinken.

10.4 Starterbatterie

Im Lieferumfang des Rasentraktors ist kein Lade- gerät für die Starterbatterie enthalten. Genaue Batteriebezeichnung: siehe Batteriekas- ten. Die Starterbatterie befindet sich unter der Motorabdeckhaube. Grundsätzlich ist die Starterbatterie ab Werk ge- laden. Sicherheitshinweise WARNUNG! Gefahr durch falschen Umgang mit der Starterbatterie! Zur Vermeidung von Gefahren, die vom falschen Umgang mit der Batterie aus- gehen können, beachten Sie folgende Punkte!

Die Starterbatterie darf nicht in unmittelbarer Nähe von offenem Feuer gelagert, verbrannt oder auf Heizungen abgestellt werden. Es droht Explosionsgefahr.

Bewahren Sie die Starterbatterie zur Winter- einlagerung in einem kühlen, trockenen Raum (10 - 15 °C) auf. Temperaturen unter dem Gefrierpunkt sollten bei der Lagerung vermieden werden.

Lassen Sie die Starterbatterie nicht über ei- nen längeren Zeitraum ungeladen. Wenn die Starterbatterie über einen längeren Zeitraum nicht benutzt wurde, sollte sie mit einem ge- eigneten Ladegerät aufgeladen werden.

Die Starterbatterie nicht zerstören. Der Elekt- rolyt (Schwefelsäure) verursacht Verätzun- gen auf der Haut und Bekleidung – sofort mit viel Wasser auswaschen.

Die Starterbatterie sauber halten. Nur mit ei- nem trockenen Tuch abwischen. Kein Was- ser, Benzin, Verdünnungsmittel oder ähnli- ches dazu verwenden!

Die Anschlusspole sauber halten und mit Pol- fett einfetten.

Anschlusspole nicht kurzschließen. Laden der Starterbatterie Die Aufladung ist erforderlich:

Vor der Einlagerung zur Winterpause.

Bei längerer Standzeit des Gerätes (länger als 3 Monate). WARNUNG! Gefahr durch falsches Aufladen der Starterbatterie! Der Ladestrom des Ladegerätes darf 5A nicht überschreiten und die Lades- pannung darf max. 14,4V betragen. Bei höherer Ladespannung besteht Explosi- onsgefahr der Starterbatterie! Ziehen Sie bei Arbeiten an der Batterie immer den Zündschlüssel ab. Wir empfehlen, diese wartungsfreie und gasdich- te Starterbatterie mit einem speziell dafür geeig- neten Ladegerät aufzuladen (zu beziehen über den Fachhandel). Beachten Sie vor dem Laden der Starterbatterie die Bedienungsanleitung des Ladegeräteherstel- lers. VORSICHT! Kurzschlussgefahr! Um einen Kurzschluss zu vermeiden, immer zuerst das Minuskabel (-) an der Batterie ab- und als letztes wieder an- klemmen! Ziehen Sie bei Arbeiten an der Batterie immer den Zündschlüssel ab!

1. Ziehen Sie den Zündschlüssel ab (01/3).

2. Öffnen Sie die Motorhaube.

3. Verbinden Sie die Klemmen des Ladegerätes

mit den Anschlusspolen der Batterie. HINWEIS Beachten Sie die Polarität:

4. Verbinden Sie das Ladegerät mit dem Strom-

netz und schalten Sie es ein.DE

10.5 Mähwerk ausbauen

Für die Verwendung des Traktors im Winter- dienst und für den Wechsel des Keilriemens ist das Mähwerk auszubauen.

1. Lenkrad komplett nach links einschlagen

2. Zylinderschraube (15) der Schachthalterung

5-6 Umdrehungen lösen.

3. Mähwerk auf die tiefste Einstellung ablassen

4. Zugfeder am Mähwerk aushängen (17).

5. Mähwerk wieder ganz nach oben stellen (18).

6. Keilriemen-Kanal aushängen (19).

7. Keilriemen von der Keilriemenscheibe des

Motors aushängen (20).

8. Mähwerk wieder auf die tiefste Einstellung

9. Entfernen Sie die 4 Sicherungsstifte an den

Haltebügeln des Mähwerks (22).

10. Haltbügel über die Bolzen abziehen (22).

11. Ziehen Sie das Mähwerk in Fahrtrichtung

rechts seitlich heraus.

10.6 Keilriemen auswechseln

Zum Wechseln der Keilriemen wenden Sie sich an eine autorisierte Fachwerkstatt. 11 LAGERUNG Der Rasentraktor soll vor Witterungseinflüssen, insbesondere vor Feuchtigkeit, Regen und länge- rer direkter Sonneneinstrahlung geschützt, abge- stellt werden. Bewahren Sie den Rasentraktor niemals mit Kraftstoff im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Kraftstoffdämpfe mit offe- nem Feuer oder Funken in Berührung kommen können. Stellen Sie den Rasentraktor nur in Räu- men ab, die für das Abstellen von Kraftfahrzeu- gen geeignet sind. Stellen Sie den Rasentraktor bei längeren Einla- gerungen, wie Überwinterung, möglichst nicht mit vollem Kraftstofftank ab. Der Kraftstoff kann ver- dunsten. Vor Langzeiteinlagerung sollte der Kraftstoff aus dem Tank und dem Vergaser abgelassen wer- den, um Ablagerungen und damit Startschwierig- keiten vorzubeugen. Befragen Sie hierzu bitte Ih- re Fachwerkstatt.

12 HILFE BEI STÖRUNGEN

VORSICHT! Verletzungsgefahr Scharfkantige und sich bewegende Ge- räteteile können zu Verletzungen führen.

Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe! HINWEIS Wenden Sie sich bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden kön- nen, an unseren Kundendienst. Störung Ursache Beseitigung Motor springt nicht an. Kraftstoffmangel. Tank füllen; Tankentlüftung überprüfen; Kraftstofffilter überprüfen. Schlechter, verschmutzter Kraftstoff, alter Kraftstoff im Tank. Verwenden Sie stets frischen Kraftstoff aus sauberen Behältern; Vergaser reini- gen (Kundendienstwerkstatt). Luftfilter verschmutzt. Luftfilter reinigen (siehe Bedienungsan- leitung des Motorherstellers). Kein Zündfunke. Zündkerze reinigen, evtl. neue einset- zen, Zündkabel prüfen, Zündanlage prü- fen (Kundendienstwerkstatt). Durch mehrmalige Startver- suche zu viel Kraftstoff im Motorbrennraum. Zündkerze herausdrehen und abtrock- nen.25 Hilfe bei Störungen Störung Ursache Beseitigung Anlasser funktioniert nicht. Leere oder schwache Star- terbatterie. Starterbatterie aufladen. Sicherheitsschalter am Fah- rersitz nicht in Funktion. Richtig auf dem Fahrersitz Platz neh- men; Schalter defekt. Sicherheitsschalter am Bremspedal nicht in Funkti- on. Bremspedal ganz niederdrücken. Mähwerk zugeschaltet. Mähwerk ausschalten. Sicherung am (+) Kabel der Starterbatterie. Sicherung überprüfen, gegebenenfalls tauschen. Motorleistung lässt nach. Zu hohes oder zu feuchtes Gras. Schnitthöhe korrigieren; Freiraum für das Mähwerk schaffen durch kurzes Zu- rückfahren. Luftfilter verschmutzt. Luftfilter reinigen (siehe Bedienungsan- leitung des Motorherstellers). Vergasereinstellung stimmt nicht. Einstellung überprüfen lassen (Kunden- dienstwerkstatt). Messer stark abgenutzt. Messer auswechseln (Kundendienst- werkstatt). Fahrgeschwindigkeit zu hoch. Fahrgeschwindigkeit verringern. Rasentraktor vibriert stark. Mähwerk ist beschädigt. Mähwerk prüfen (Kundendienstwerk- statt). Rasentraktor fährt nicht an. Bei Hydrostat-Antrieb: kein Fahrantrieb. Bypass-Hebel auf Betriebsstellung um- stellen. Unsauberer Schnitt. Messer abgenutzt, unscharf. Messer auswechseln oder nachschlei- fen. Nachgeschliffene Messer auswuch- ten (Kundendienstwerkstatt)! Falsche Schnitthöhe. Schnitthöhe korrigieren. Zu geringe Motordrehzahl. Maximale Motordrehzahl einstellen. Fahrgeschwindigkeit zu hoch. Fahrgeschwindigkeit vermindern. Unterschiedlicher Reifen- druck auf den Rädern. Auf richtigen Luftdruck aufpumpen. Kor- rekten Reifendruck am Reifen ablesen. Fahrantrieb, Bremse, Kupplung und Mähwerk. Ausschließlich von einer Kundendienst- werkstatt überprüfen lassen!DE

Garantie 13 GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei:

Beachten dieser Betriebsanleitung

Sachgemäßer Behandlung

Verwenden von Original-Ersatzteilen Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen

Eigenmächtigen technischen Veränderungen

Nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind

Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller) Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.27 Translation of the original instructions for use TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE Contents 1 About these instructions for use .............. 28

tomatisch in stand „II“ springt.

4 DÉBALLER LA TONDEUSE ET LA

7 DRIFT AV TRAKTOREN

selt asendisse „II“.
