BEDIENUNGSANLEITUNG Solo FC 1390.5 HD 2WD AL-KO

Geräteträger FC 13-90.5 HD 2WD / FC 13-90.5 HD 4WD

Bedienungsanleitung i C E EAC TR 066

© 2015

1 Wichtige grundlegende Informationen

1.1 Allgemeines
1.2 Symbolerklarung
1.3 Haftungsbeschränkung.
1.4 Urheberschutz
1.5 Gewährleistung

2 Sicherheit

2.1 Bestimmungsgemäß Verwendung
2.2 M ogliche Fehlanwendung

2.3 Allgemeine Gefahrenquellen

2.3.1 Anwendung und Bedienung
2.3.2 Produktspezifische Gefahren
2.3.3 Gefahren durch Motorbetrieb
2.3.4 GefahrenbeimFahrnantrieb
2.3.5 Gefahren fur Kinder, alterse Personen und Haustiere

2.4 Wartung
2.5 Personal und Benutzerqualification
2.6 Sicherheitskennzeichnungen
2.7 Erforderliche Schutzausrüstung zur Bedienung
2.8 Sicherheitseinrichtungen
2.9 Verhalten im Gefahrenfall
2.10 Umweltschutz

3 Aufbau und Funktion

3.1 Kurzbeschreibung 5
3.2 Übersicht
3.3 Anzeigen und Bedienelemente
3.4 Arbeitsplatz und Gefahrenbereiche
3.5 Zubehor und Ersatzteile
3.6 Transport
3.7 Aufbewährung (kurzfristige) 1
3.8 Aufbewährung (langfristig)

4 Erstinbetriebnahme (Erstinspektion der Maschine) nach der Montage

4.1 Sicherheit
4.2 Montage
4.3 Erstinbetriebnahme und Funktionstest

5 Bedienung

5.1 Ein- und Ausschalten.
5.2 Normalbetrieb
5.3 Tätigkeiten nach der Benutzung

6 Wartung

6.1 Sicherheit
6.2 Wartungsarbeiten

6.2.1 Maschine reinigen
6.2.2 Sicherheitsvorrichtungen prufen.

6.3 Wartungsplan

7 Fehlersuche

7.1 Sicherheit
7.2 Serviceadresse
7.3 Erste Maßnahmen zur Störungsbeseitigung

8 Technische Daten

9 Konformitätserklärung

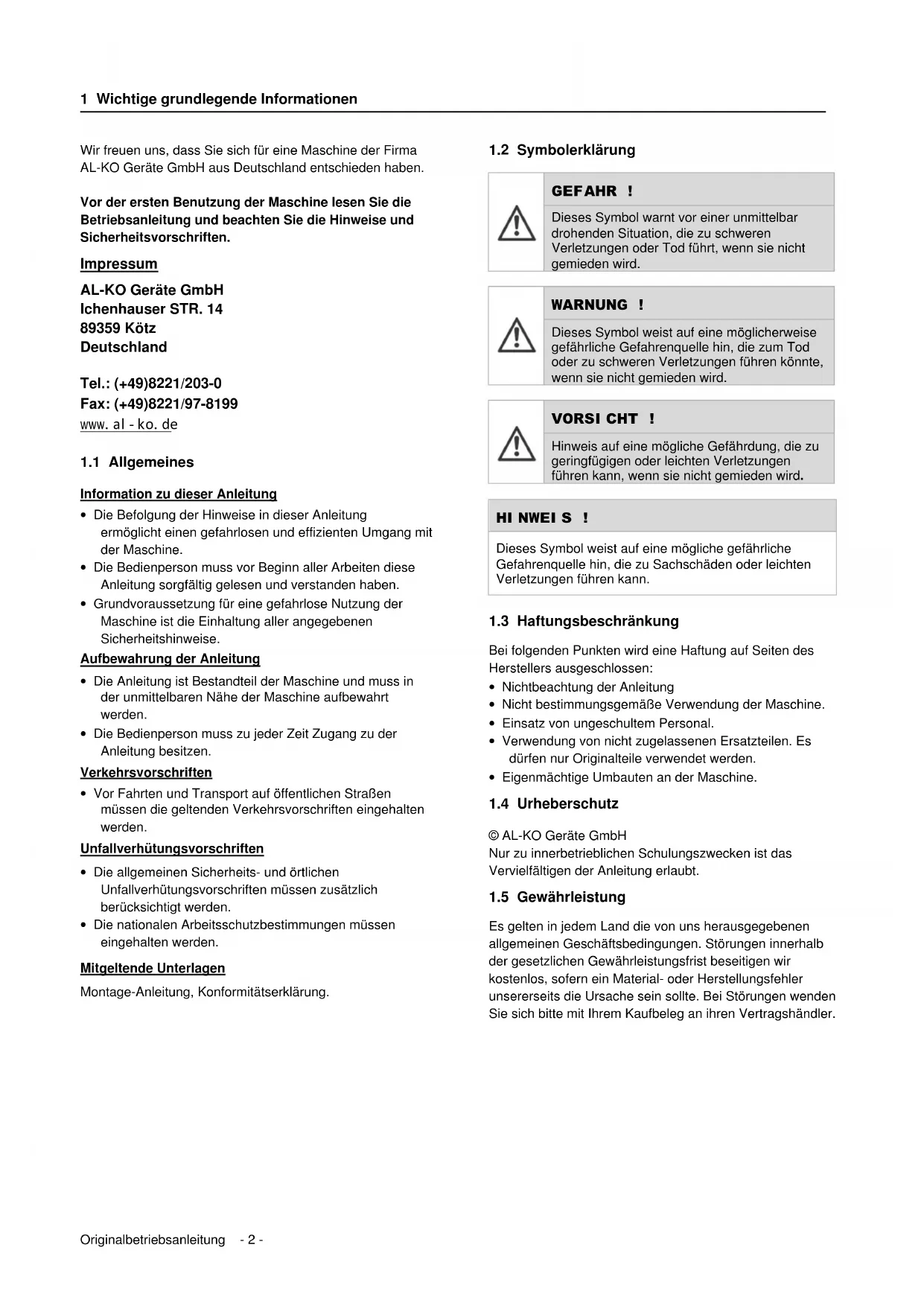

Wir freuen uns, dass Sie sich für eine Maschine der Firma AL-KO Geräte GmbH aus Deutschland entschieden haben.

Vor der ersten Benutzung der Maschinelesen Sie die Betriebsanleitung und beachten Sie die Hinweise und Sicherheitsvorschriften.

Impressum

AL-KO Geräte GmbH

Ichenhauser STR. 14

89359Kotz

Deutschland

Tel.: [phone]

Fax: [phone]

www.al-ko.de

1.1 Allgemeines

Information zu dieser Anleitung

• Die Befolgung der Hinweise in dieser Anleitung ermöglicht einen gefahrlosen und effizienten Umgang mit der Maschine.
• Die Bedienperson muss vor Beginn aller Arbeiten dieser Anleitung sorgfältig gelesen und verstanden haben.
• Grundvoraussetzung für eine gefahrlose Nutzung der Maschine ist die Einhaltung aller angegebenen Sicherheitshinweise.

Aufbewährung der Anleitung

• Die Anleitung ist Bestandteil der Maschine und muss in der unmittelbaren Nähe der Maschine aufbewahrt werden.
• Die Bedienperson muss zu jeder Zeit Zugang zu der Anleitung besitzen.

Verkehrsvorschriften

• Vor Fahrten und Transport auf öffentlichen Straßen müssen die geltenden Verkehrsvorschriften eingehalten werden.

Unfallverhütungsvorschriften

Die allgemeinen Sicherheits- und ortlichen Unfallverhütungsvorschriften müssen zusammen berücksichtigt werden.
- Die nationalen Arbeitschutzbestimmungen müssen eingehalten werden.

Mitgeltende Unterlagen

Montage-Anleitung, Konformitätserklärung.

1.2 Symbolerklarung

GEFAHR！

Dieses Symbol warnt vor einer unmittelbar drohenden Situation, die zu schweren Verletzungen oder Tod führt, wenn sie nicht gemieden wird.

WARNING !

Dieses Symbol weist auf eine möglicherweise gefährliche Gefahrenquelle hin, die zum Tod oder zu schweren Verletzungen führen können, wenn sie nicht gemieden wird.

VORSICH!

Hinweis auf eine mögliche Gefährdung, die zugegenfugigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HI NWEIS !

Dieses Symbol weist auf eine mögliche gefährliche Gefahrenquelle hin, die zu Sachschäden oder leichten Verletzungen führen kann.

1.3 Haftungsbeschränkung

Bei folgenden Punkten wird eine Haftung auf Seiten des Herstellers ausgeschlossen:

• Nichtbeachtung der Anleitung
• Nicht bestimmungsgemäß Verwendung der Maschine.
• Einsatz von ungeschultem Personal.
• Verwendung von nicht zugelassenen Ersatzteilen. Es dürfen nur Originalteile verwendet werden.
  Eigenmächtige Umbauten an der Maschine.

1.4 Urheberschutz

© AL-KO Geräte GmbH

Nur zu innerbetrieblichen Schulungszwecken ist das Vervielfältigen der Anleitung erlaubt.

1.5 Gewährleistung

Es gelten in jedem Land die von uns herausgegebenen allgemeinen Geschäftsbedingungen. Störungen innerhalb der gesetzlichen Gewährleistungsfrist beseitigen wir kostenlos, sofern ein Material- oder Herstellungsehler unserersects die Ursache sein sollte. Bei Störungen wenden Sie sichitte mit Ihrem Kaufbeleg an ihren Vertragshandler.

2.1 Bestimmungsgemäß Verwendung

Die Maschine ist als Gerätträger für entsprechliche solo by AL-KO-Anbauerate zu verwenden.

Die Maschine ist zur Verwendung privater Haus und Hobbygärten mit max. 10^ (18%) Hangneigung bestimmt.

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schaden haftet der Hersteller nicht; das Risiko hierfür tragt allein der Benutzer.

Zur bestimmungsgemäßen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschreibenben Bedienungs- und Wartungsbedingungen.

2.2 Mögliche Fehlanwendung

• Keine Hanglagen quer befahren (Umsturzgefahr).
• Keine ruckartigen Lenkbewegungen bei Führten am Hang (Umsturzgefahr)
• Keine hohen Geschwindigkeiten in Kurven oder beim Umrunden von Hindernissen (Sachschaden).

2.3 Allgemeine Gefahrenquellen

2.3.1 Anwendung und Bedienung

• Vor Arbeitsbeginn ist die Maschine auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prufen.
• Die Bedienperson hat die Maschine bestimmungsgemäß zu verwenden.
• Der Betrieb in geschlossenen Räumen ist untersagt.
  Die Maschine ist nur für die in der Anleitung ausgewiesenen Beläge zugelassen.
  Bedienung der Maschine nur von Personen, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind.
• Beim Starten des Motors dürfen keine weiteren Personen in unmittelbarer Höhe der Maschine aufhalten.
• Alle Schutzeinrichtungen müssen ordnungsgemäß angebracht sein und Funktionieren.
  Die Maschine niemals unbeaufsichtigt{lassen.
• Beim Verlassen der Maschine Motor abschalten und die Maschine gegen unbeabsichtigte Bewegungen sichern.
• Die Bedienperson ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
• Die Mitfahrt auf Trittflächen oder Plattformen ist nicht gestattet.

2.3.2 Produktspezifische Gefahren

• Keine leichtentzündlichen Stoffe oder freihe Gegenstände (z.B. Grillkohle) überfahren (Lebensgefahr durch Verbrennungen!).

2.3.3 Gefahren durch Motorbetrieb

• Nicht während des Betriebs und danach Motorteile berühren. Erhebliche Verbrennungsgefahr durch heiße Oberflächen.

• Vor allen Arbeitsen an der Maschine sowie vor Wartungs-, Reinigungs- und Reparaturarbeiten Motor abstellen und abkühlen halten.

• Benzin nicht bei laufenden Motor nachfüllen, es besteht Lebensgefahr durch Verbrennungs- und Explosionsgefahr.
• Verschüttetes Benzinsofar mit einem Tuch entfern, es besteht Lebensgefahr durch Verbrennungs- und Explosionsgefahr.
• Benzin in darauf vorgesehen Behältern aufbewahren.
• Abgase sind gifting und gesundheitsschädlich, sie dürfen nicht eingeatmet werden.

2.3.4 Gefahren beim Fahrnantrieb

• Nur Steigungen bis 10^ befahren
• Quer zur Fahrtrichtung nur Steigungen bis 10^ befahren
• Bei Beladung der Kippmulde nur Steigungen bis 2^ befahren.

2.3.5 Gefahren für Kinder, ätere Personen und Haustiere

• Die Bedienperson muss auf die örtlichen Gegebenheiten achtenden, wie Lärmauswirkung auf Personen und Tiere.
  Die MaschineATARI.
• Kinder, altersere Personen und Haustiere/Nutztiere durrensich nicht in direkter Naeher Maschine aufhalten.
• Kinder dürfen nicht mit der Maschine speiten.

2.4 Wartung

• Instandsetzung-, Wartungs- und Reinigungsrarbeiten sowie die Beseitigung von Funktionstörungen dürfen grundsätzlich nur bei ausgeschalteten Antrieb und stillstehendem Motor vorgenommen werden. Gegebenenfalls sind die Zündkerzenstecker abzuziehen.
• Die Reinigung der Maschinearf nicht mit Spritzwasser erfolgen (Gefahr von Kurzschlüssen oder anderen Schäden).
• Sicherheitsüberprüfung nach den ortlich geltenden Vorschriften für ortsveränderliche gewerblich genutzte Geräte beachten.
• Arbeitsen an der Maschine immer mit geeigneten Handschuhen und Arbeitswerkzeugen durchführten.
• Nur Originalersatzteile des Herstellers verwenden.

2.5 Personal und Benutzerqualifikation

• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder Wissen * dürfen die Maschine nicht benutzten, außer eine für ihre Sicherheit zuständige Person beaufsichtigt die Bedienung oder Einweisung.
• Jugendlichen unter 16 Jahren ist die Bedienung der Maschine verboten.
  Die Reaktionsfähigkeit des Benutzersarf nicht beeinflusst sein, z.B. durch Drogen, Alkohol oder Medikamente.
• Die Bedienperson muss in der Handhabung der Maschine unterwiesen worden sein.
  Die Bedienperson muss mit den Hinweisen in der Anleitung vertraut sein.

2.6 Sicherheitskennzeichnungen

	Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.
	Gefahr durch fortschleudernde Teile bei laufendem Motor. Sicherheitsabstand von 3m einhalten.
	Benzin ist äußert feuergefährlich und explosiv. Vor dem Tanken den Motor abstellen und abkühlen halten.
	Hang-Lagen vermeiden, auf denen der Geräteträger abrutschen oder umstürzen können. Falllinie: max. 10°Seitenneigung max. 10°.
	Vor Wartungs- und Reparaturarbeitern Motor abstellen und Schlüsselziehen.
	Die Mitfahrt auf Trittflächen oder Plattform ist nicht gestattet.

2.7 Erforderliche Schutzausrüstung zur Bedienung

Festes Schuhwerk
- Enganliegende Kleidung
Gehorschutz
- Sicherheitshandschuhe

2.8 Sicherheitseinrichtungen

• Wahlrend des Betriebes die Abdeckungen nicht entfernen.
• Beschädigungen an den Sicherheitseinrichtungen(sofort beheben.

2.9 Verhalten im Gefahrenfall

1. Sofort stehen bleiben
2. Motor abstellen
3. Maschine verlassen.
4. Gefahrensituation beheben.

2.10 Umweltschutz

• Ole, Kraftstoffe, Fette und Filter sind ordnungsgemäß und getrennt entsprechend den gesetzlichen Vorschriften zu entsorgen.itte nicht in die Umwelt gelangen halten.
• Die Verpackungsmaterialien sind recyclebar.itte führen Sie diese einer Wiederverwertung zu.
• Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführrt werden sollenen. Sie können über geeignete Sammelsysteme entsorgt werden.

3.1 Kurzbeschreibung

Beim FC 13-90.5 HD 2 WD und FC 13-90.5 HD 4 WD handelt es sich um eine Maschine, die als Geräteträger für solo by AL-KO-Anbauerigte dient. Zur betteren Bodenhaftung und Traktion erfolgt der Antrieb über die Vorderräder oder bei der Allradversion auf beiden Achsen. Die Lenkung erfolgt in Form einer Knicklenkung über einen Lenkschemel. Die Geschwindigkeit wird über einen hydrostatischen Antrieb stufenlos reguliert. Es können unterschiedliche solo by AL-KO -Anbauerigte vorne und hinter an den FC 13-90.5 HD 2 WD und FC 13-90.5 HD 4 WD für unterscheidliche Anwendungen angeschlossen werden.

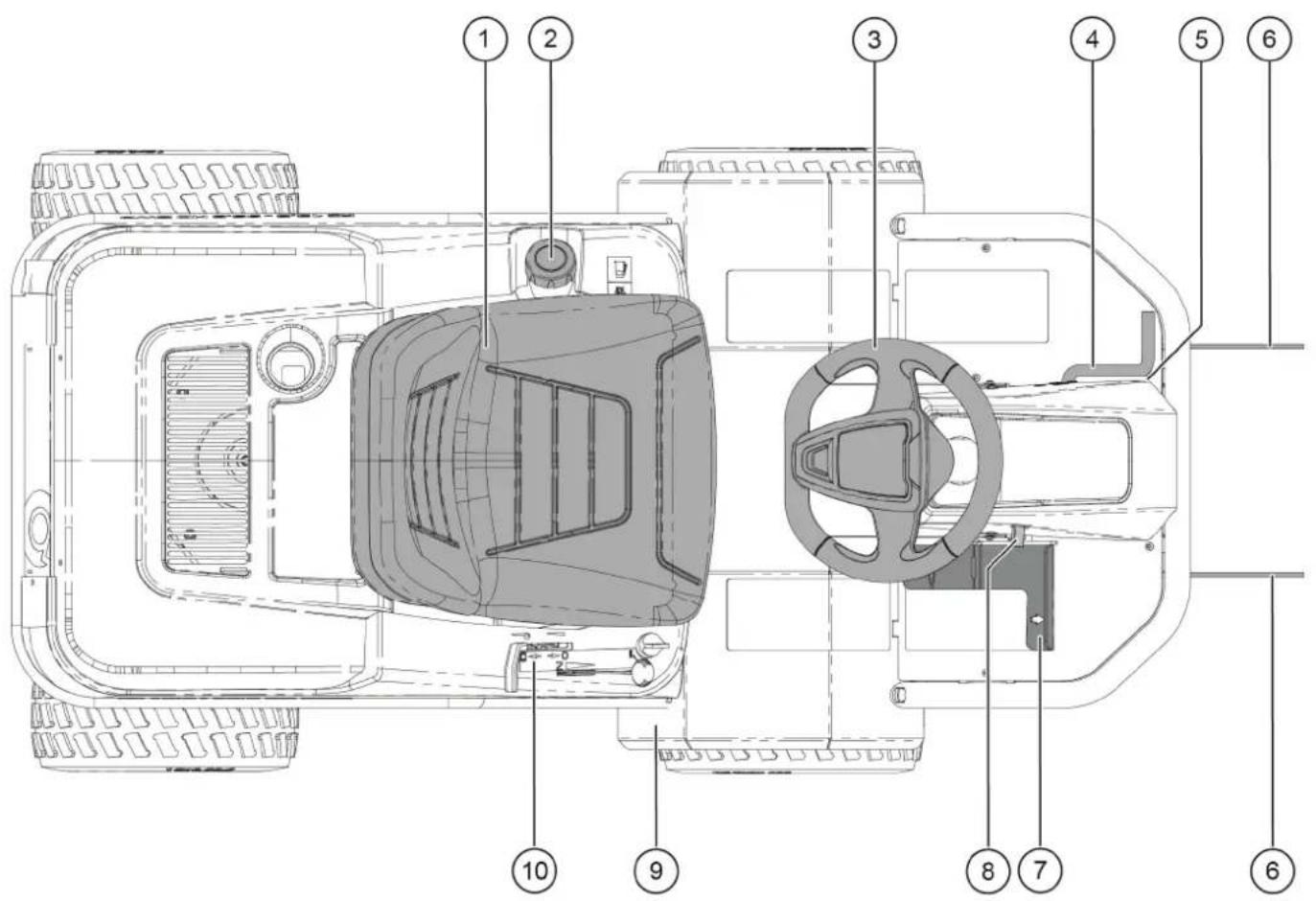

3.2 Übersicht

1 Fahrersitz
2 Tank/Tankverschluss
3 Lenkrad
4 Pedal zum Anheiten und Absenken des Frontgerates
5 Verriegelung vom Pedal
6 Aufnahmetrager fur Frontgerate
7 Fahrpedal
8 Pedal-Entriebelung
9 Motor-Getriebe-Verbindung
10 Bedienpult

3.3 Anzeigen und Bedienelemente

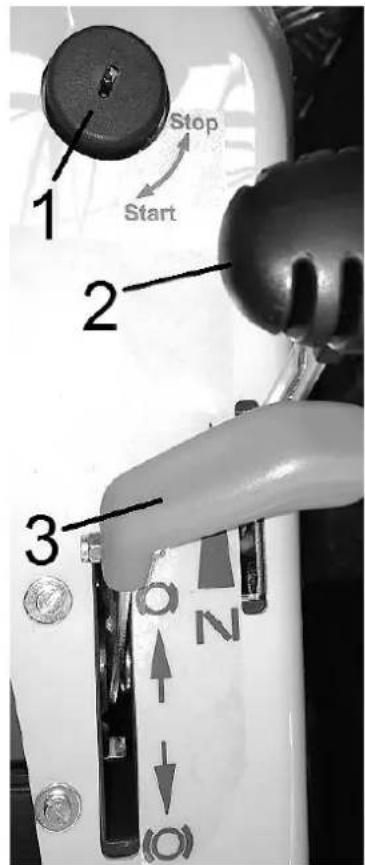

Bedi enpul t

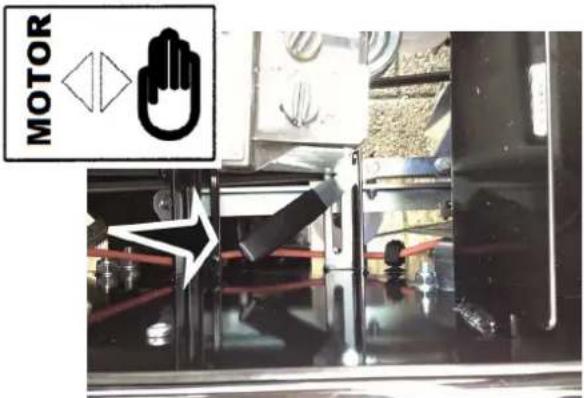

Motor-Getriebe-Verbindung

Der Hebel befindet sich unter dem Fahrersitz.

Beim 4WD ist an der Hinterachse ein zweiter Hebel vorhanden.

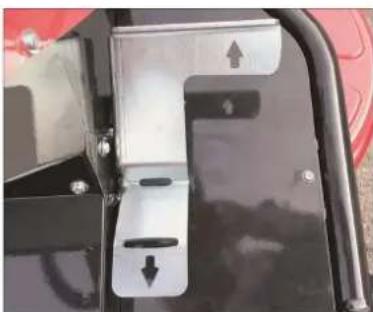

Fahr pedal

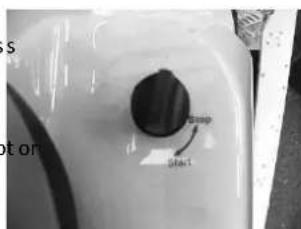

1 Zündschloss

Den Zündschl üssel in das Zündschloss stecken und drehen.

Stop → Maschine außer Betrieb
Start → Maschine in Betrieb (Motor l'äuft)

2 Gashebel mit Choke

Den Gashebel auf die gewünschte Position schieben.

Leer lauf

Voll gas

Choke

3 Feststellbremse

Den Hebel für die Feststellbremse schieben.

Bremse fest

Bremsegelost

Hi nwei s!

Bei festgesetzter Feststellbremse kann die Maschine nicht in Betriel genommen werden.

Sie konnen die Maschine per Hand fortbewegen, indem Sie den Hebel f di Motor-Getriebe Verbindung wie folgt umstellen:

Beim Model 4WD befindet sich an beiden Achsen diese Entriebelung.

Motor

Antrieb über den Motor

= Motor ist abgekoppelt, das Schieben per Hand ist möglich.

Hi nweis!

Die Maschine nicht in Hand-Stellung in Betriebnehmen, Getriebschach möglich.

Das Fahrpedal besitzt einen stufenlosen Fahrnantrieb in zwei Richtung

Fahrtrichtung vorwärts: Das obere Fahrpedal mit dem Fuß nach unter drücken.

Fahrrichtung rückwärts: Das untere Fahrpedal mit dem Fuß nach unter drücken.

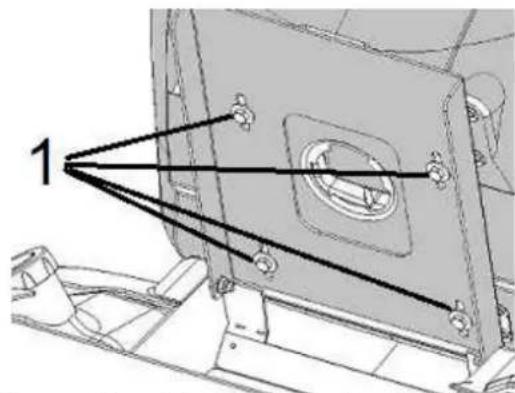

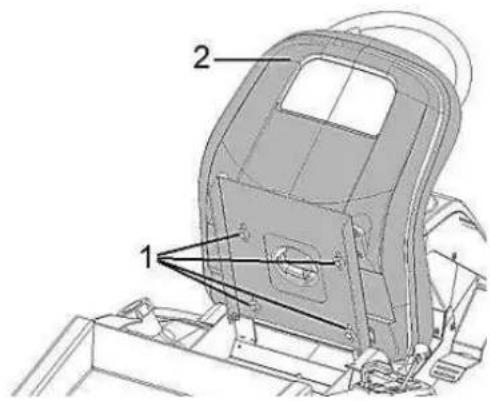

Verstellung Fahrersitz

1 Sechskantschraube mit Unterlegscheibe
2 Fahrersitz

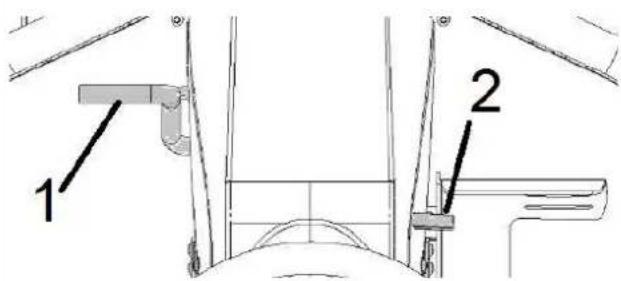

Anheben und Absenk den Frontgerätes

1 Pedal zum Anheiten und Abseken des Frontgerätes und Verriegelung des angehobenen Frontgerätes
2 Pedal-Entregelung.

Um die Position des Fahrersitzes nach vorne oder nach hinten verstel zu können, müssen vier Schrauben auf der Unterseite des Fahrersitzegel öst werden.

1. Den Fahrensitz nach oben klappen
2. Alle vier Schrauben etwas losen
3. Fahrersitz verstellen und in dieser Position festhalten
4. Alle Schrauben wieder festdrehen
5. Fahrersitz zurücklappen.

Um das Frontgerät anheben oder absenken zu konnen, sind folgende Schritte zu beachten:

Front gerät anheben:

1. Das Pedal mit dem Fuß nach unter drücken, bis das Pedal hinter der Verriegelung einrastet.

Front gerat absenken:

1. Das Pedal etwas mit dem Fuß nach unter den drücken und halten.
2. Den Hebel für die Entriebelung drücken bis die Sicherung sich lost.
3. Der Fuß kann nun langsam angehoben werden, bis das Anbauer at komplett abgesenkrt ist.

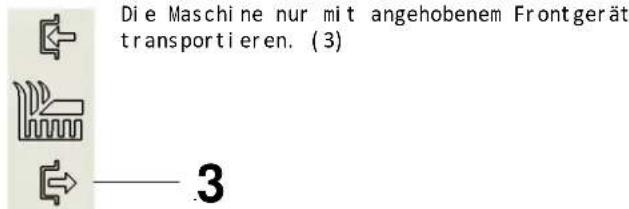

Hi nweis!

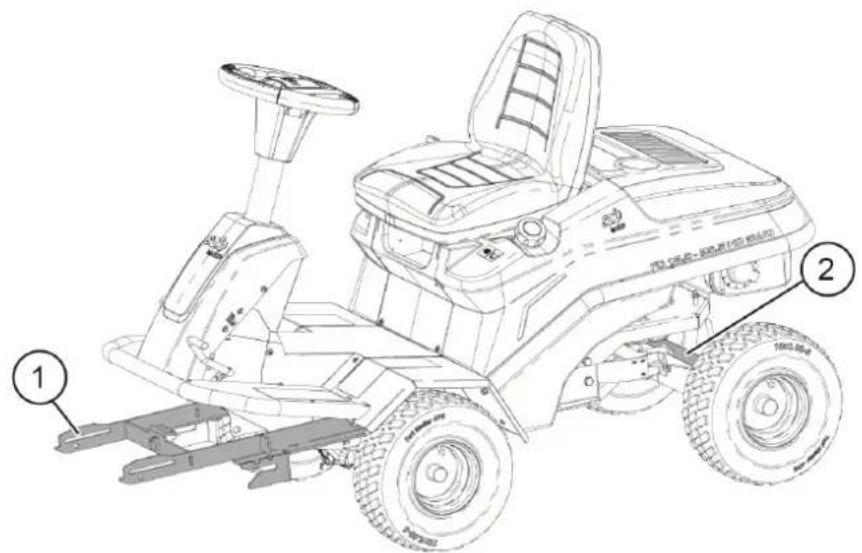

Auf nahmepunkt e

An dem FC 13-90.5 HD 2WD / FC 13-90.5 HD s4WD zwei Aufnahmagemlichkeiten, um solo by AL-KO -Zubehör geräte anbringen zu können.

1 Aufnahmepunkt für Front geräte
2 Aufnahmepunkt für Anhängegeräte

3.4 Arbeitsplatz und Gefahrenbereiche

Arbeitsplatz:

Auf dem Fahrersitz

Gefahrenbereiche:

• Einzugsbereich im Frontbereich der Maschine
• Einzugsbereich im Heck der Maschine

3.5 Zubehör und Ersatzteile

Originalteile

Es dürfen nur die Original-Ersatzteile und das Original-Zubehör verwendet werden.

3.6 Transport

Transport ohne Verpackung

Ggf. zuerst das Frontgerät anheben
Die Maschine außer Betrieb setzen.
AnschlieBend die Feststellbremse betätigten
Zuletzt die Maschine mit Spanngurten befestigen.

3.7 Aufbewährung (kurzfristige)

Die Maschine:

• Nicht im Freien aufbewahren.
• Keinen aggressiven Materialien aussetzen
• Vorher mit einer weichen Bürste reinigen.

3.8 Aufbewährung (langfristig)

Folgende Empfehlungen sorgen für eine lange

Funktionstüchigkeit Ihr solo by AL-KO-Maschine:

1. Kraftstoff für eine langere Lagerung (länger als 30 Tage) vorbereiten, z.B. Kraftstoffstabilisator hinzufugen.
2. Maschine reinigen; Wichtig! Auch den Unterboden reinigen.
3. Motoröl auswechseln
4. Zündkerzen behandeln
5. Maschine auf Verschleib kontrollieren, Lackschäden ausbessern
6. Den FC 13-90.5 HD 2WD /4WD trocken abstellen.

Die Handhabung für die Pflege des Motorsitte der beigeufigsten Motor-Bedienungsanleitung entnehmer!

4 Erstinbetriebnahme (Erstinspektion der Maschine) nach der Montage

Die Montage und der Erstinbetriebnahme ist von Ihr dem solo by AL-KO - Vertragshandler durchzuführen.

4.1 Sicherheit

Unbefugtes Wiedereinschalten

• Es ist verboten die Maschine einzuschalten, während eine weitere Person an der Maschine arbeitet.

Gefahren durch nicht angebrachte Schutzeinrichtungen

Anforderungen an den Aufstellungsort

• Maschine nur auf einer ebenen Fläche und festem Untergrund abstellen.

4.2 Montage

Bitte siehe vor Erstinbetriebnahme die Montage im Anhang.

4.3 Erstinbetriebnahme und Funktionstest

Vor der Erstinbetriebnahme alle fehlende Maschinen-Teile, wie in der Montage angegeben, zusammensetzen. Erst anschließend folgenden Funktionstest durchfuhren:

Maschine starten

1. Benzin in den Benzintank fullen
2. Feststellbremse offen
3. Motor, Ölstand prüfen (siehe Motor-Bedienungsanleitung)
4. Den Gas-Hebel auf Choke einstehen
5. Die Maschine starten / den Zündschlüssel drehen
6. Nach kurzer Zeit, den Gashebel in Pos. VOLLGAS einstehen
7. Treten bis dahin keine Funktionstörungen auf, ist die Maschine jetzt einsatzbereit.

5.1 Ein- und Ausschalten

Einschalten

1. Die Feststellbremse loseN
2. Den Gas-Hebel auf Choke einstellen
3. Den Zündschlüssel ins Zündschloss stecken
4. Den Zündschlüssel auf Start drehen
5. Der Motor/Maschine ist nun in Betrieb
6. Nach kurzer Zeit den Gashebel auf Vollgas einstellen

Ausschalten

1. Den Gas-Hebel auf Leerlauf einstellen
2. Den Zündschlüssel auf Stop drehen
3. Der Motor/Maschine ist nun außer Betrieb

Ausschalten in einer Notsituation

• Den Zündschlüssel auf Stop drehen.

5.2 Normalbetrieb

WARNING!

Verletzungsgefahr durch leichtentzündliche Stoffe und Hitze!

Stoffe, die auf eine heiBe Flache treffen, konnen durch Flammenbildung zu schweren Verbrennungen am Körperfuhren, z.B. heiBes oder brennendes Gut wie Kohle.

Leichtentzündliche Stoffe von der Maschine fernhalten.
Kein ausgelaufenes Benzin oder ähnliche Stoffe überfahren.

1. Grundeinstellung:

Die Maschine auf einer ebenen Fläche abstellen
- Verbrauchsstoffe nachfüllen
- Den Gashebel auf Stop einstellen
- Evtl. Anbaugeräte montieren.

2. Maschine einschalten

Die Feststellbremse losen
- Auf dem Bedienpult den Gashebel auf Choke einstellen
- Den Zündschlüssel ins Zündschloss stecken und auf Start drehen um die Maschine einzuschalten
- Den Motor kurz laufen{lassen
- Danach erst den Gashebel auf Vollgas einstellen
- In der Position Vollgas konnen die Zubehörgeräte in Einsatz genommen werden.

Vorwartsfahren

Drucken Sie den rechten oberen Teil des Fußpedals nach unten

Rückwartsfahren

Drücken Sie den rechten unter den Teil des Fußpedals nach unten

1. Maschine ausschalten.
   Die Maschine zum Stillstand bringen
   Den Gashebel auf Leerlauf einstellen
2. Den Zündschlüssel auf Stop drehen um die Maschine auszuschalten
   Zündschlüssel abziehen.

5.3 Tätigkeiten nach der Benutzung

1. Motor abstellen
2. Dreck und Sand grob mit einem weichen Handbesen entfern.
3. Zustand der Maschine kontrollieren, evtl. Schaden am Lack ausbessern
4. Die Maschine nur sauber und trocken abstellen.

6.1 Sicherheit

GEFAHR!

Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten!

Fehlerhafte Arbeitsen konnen zu schweren

Körperverletzungen und Sachschäden führen.

Fur ausreichend Montagefreiheit sorgen
Bei Arbeiten an der Maschine, Zündkerzenstecker abziehen
Bauteile separat legen
✓ Alle Bauteile wieder einbauen
✓ Alle Sicherheits-Abdeckungen wieder montieren
Den Gefahrenbereich frei von Personen halten.

VORSI CHT!

Verletzungsgefahr durch

Verbrennungsmotoren

Reinigungs- und Reparaturarbeiten dürfen niemals während des Betriebes oder im Leerlauf der Maschine erfolgen, da es zu Verbrennungen und Schnittverletzungen kommt können;.

Maschine und Motor abstellen und abkühlen halten.

6.2 Wartungsarbeiten

6.2.1 Maschine reinigen

Die Maschine sollte regelmäßig gereinigt werden, um eventuelle Schäden am Lack oder den Kunststoffeilen erkennen zu konnen.itte halten Sie bei der Reinigung die aufgeführten Hinweise ein, um Schäden an der Elektronik zu vermeiden.

1. Vor dem Reinigen die Maschine auf einer ebenen Fläche abstellen und die Feststellbremse aktivieren.
2. Die Maschine mit einer weichen Bürste reinigen
3. AnschlieBend die Maschine mit einem feuchten Lappen reinigen.

HI NWEIS !

Sachschaden!

Maschine nicht mit Spritzwasser reinigen.

6.2.2 Sicherheitsvorrichtungen prufen

Sicherheitsvorrichtungen sind:

• Abdeckungen der Messer und Keilriemen
• Abdeckungen der Antriebsräder
• Abdeckung der Motorhaube.

Während des Betriebes der Maschine dürfen die Abdeckungen keine Beschädigungen aufweisen oder demontiert werden. Bei Beschädigungen oder Verlust dieser ersetzen. Die Maschine darf ohne Sicherheitsvorrichtungen nicht in Betrieb genommen werden.

6.3 Wartungsplan

Wartung Vor jeder Nutzung Jährlich Interwalle in Stunden
25 50 100 200
Reinigung X (Pkt. 6.2.1)
Sicherheitsvorrichtungen prüfen X (Pkt. 6.2.2)
Alle Schrauben auf festen Sitz überprüften	O
Motorölstand prüfen	B
Luftfilter prüfen	B
Luftfilter reinigen oder austauschen (normale Nutzung)	B
Luftfilter reinigen oder austauschen (staubige Bedingungen)	B
Reifenluftdruck anpassen	O
Die Maschine auf Schäden oder Rost am Lack kontrollieren und ggf. ausbessern.	O
Dreh- und Gelenkpunkte ölen	O
Auf eventuellen Kraftstoff- oder Ölaustritt kontrollieren	O
Kraftstofffilter austauschen	B
Zündkerzen austauschen	B

X = In dieser Bedienungsanleitung unter dem angegebenen Punkt beschrieben
O = Nicht in dieser Bedienungsanleitung beschreiben
B = Beschreibung liegt in der beiliegenden Motor-Bedienungsanleitung bei

7 Fehlersuche

7.1 Sicherheit

Vorgehen bei Störungen und Unfallen

1. Not-Halt einleiten (Arbeitsplatz verlassen)
2. Maschine ausstellen
3. Störungsursache ermitteln
4. Störung beheben oder Fachhändler kontaktieren.

7.2 Serviceadresse

Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sichitte an ihren Verkaufsberater. Bei Fragenitte immer die Serien-Nr. der Maschine angegeben.(Siehe Typenschild auf der Maschine oder auf dem Deckblatt der Betriebsanleitung).

7.3 Erste Maßnahmen zur Störungsbeseitigung

Störung	Ursache / Behebung	Hinweise
Motor springt nicht an	Kraftstoffmenge prüfen und gegebenenfalls nachfüllen	Bedienungsanleitungdes Motor-Herstellersbeachten!
	Choke-Stellung kontrollieren und einstellen
	Zündkerze fehlerhaft →Zündkerzenkontakte reinigen oder Zündkerzeauswechseln.
	Kraftstoffpumperverstopf → Pumpe prüfen und Kraftstoff-Filter reinigen.
Anlasser dreht nicht	Batterie -Ladung überprüfen und gegebenenfalls laden oder nachfüllen.
	Kein ausreichender Kontakt zu den Batteriepolen → reinigen und mit Pol-Fett einschmieren.
Motor lauft unrund	Zündkerze fehlerhaft →Zündkerzenkontakte reinigen oder Zündkerzeauswechseln.	Bei anhaltender Störung denVerkaufshändlerbenachrichtigen.Nur Original-Ersatzteileverwenden!
	Luftfilter reinigen - siehe Wartung
	Kraftstoff-Filter reinigen - siehe Wartung
Batterie lassst sich nicht genugend aufladen	Batteriezellen beschädigt → neue Batterie einbauen
	Säurestand der Batterie zu gaining → destilliertes Wasser nachfüllen
	Kontaktprobleme, Pole reinigen und mit Pol-Fett einschmieren.
Keine oder schwache Antriebsleistung	Luft im Getriebe → Beide Getriebe auf Handbetrieb stellen, Motor laufen haltenund das Fahrpedal mehrmals sowohl vorwärts als auch rückwärts betätigten(Entlüfung). Bei nicht ausreichendem Erfolgitte bei ihrem Händler melden.

8 Technische Daten

FC 13-90.5 HD 2ND FC 13-90.5 HD 4ND
Gerätabaten
Länge x Breite x Höhe, on 165 x 97x 110 185 x 97x 110
Leergecht (Transportgewicht), kg 200 200
Arbeitsgeschündigkeit vomirts kn/hückwerts kn/h	64,5	64,5
Steigfährigkeit, max.° 10 10
Kraftüfertragung Hyrrostatischer Frontantrien Hydrostatischer Mladantrieb
Votor
Vedell Briggs & Stratton Intek Briggs & Stratton Intek
Hubraun, cr3344 cr3	344 cr3
Votordrehzahl, U/min 3200	3200
Leistung, kI 7,40	7,40
Kraftstoffart Bezgin (Nin R0296) E10 0X Benzin (Nin R0Z 95) E 10 OK
Tankinhalt, Liter Ca. 8,5	Ca. 8,5
Votori-Typ 104-30	104-30
Fällange-Votori, Liter 1,4	1,4
Bereitung
Antrietsrad 1566 00-6	1566.00-6
Luftbruck, bar 2,0	2,0
Radiantriet Fronntantrieb Hlrdc
Urengabungsbedingungen
Temperatur, °C Stufe Vortoldaten von Briggs & Stratton
Arbeits-Untergrund Grünflache, Asphalt, Beton, Pflesterstaine, Industriaden
Gerausicherission
Garantier Schall-Leistungspegel, dB 99 99
Schalldruckpegel an Uhr des Sedieners, dB 85 85
Hand-/Arm Vibration, n/s2<2,5	<2,5
Ganzkörperschreibung, n/s2<1,1	<1,1
Abgrenzung der Verarbeitlichkeiten für die Komponenten: Briggs & Stratton Briggs & Stratton

EG - Konformitabserklarung

Hemit erklänen wir, dass diese Produkt in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der Ha Sicherheitsstandards und den Produktspezifischen Standards entspricht.

ronisierten EU -Richtlinien, Eu

Produkt

Geretetrager

Typ

FC13 -80.5HD2MD

FC 12-90.5 HD 4 NO

Seriennummer

61331337

Hersteller

AL -40 Gerate GmbH

Icherhauser Str. 14

D-89359 Ktiz

EU-Richtlinien

2004/108/EG

Harmonisierte Nornen

B160 836

813012100

B11805349-2

18026311-1

Bevollnachtigter

Hr. Andreas Heinrich

AL-KO Gerate GmbH

Ichthauer Str. 14

D-89559 Ktiz

Schalteistungspegel

genesser/canantiert:

B:1603744

F18-90.5HD2H0

85 dB（）/99 dB（）

FC13-90.5HD4NO:

95 dB（）/99 dB（）

Konfornitatsbewertung

200/14/3

Anhang II 1.8

Klotz, 17.03.2015

Managing Director

Wolfgang Tergatn

Montage des Fahrsitzes und des Lenkrades
Anlieferung, Verpackung, MontageVORSI CHT!Klemmgefahr bei der Montage!Durch das Anbringen der Bauteile konnenKörperteile eingeklemmt werden.	Gefahren durch hohes EigengewichtDie pie Maschine darf nicht von Hand angehoben werden.Maschi ne von der Palette ziehen.Maschi nenteile einzeln aus der Verpackungnehmen.Transportinspektion durchführtenNach der Anlieferung die Maschine auf Vollständigkeit und BeschädigterDie maschine wird teilmontiert an den Fachhändler geliefert.Die Montage und Erstinbetriebnahme muss von einem Fachhändler bzw.Fachkraft für these Gebiet durchgeführt werden.VerpackungVerpackungsmaterialienittegetrennt entsorgen.
Lenkrad befestigen	Stellen Sie die Vorderräder gerade in Fahrtrichtung.Setzen Sie die Spannhülse (a) auf die LenksäuleSetzen Sie das Lenkrad (b) auf die Spannhülse.Hinweis: Beachten Sie die Position, die Speiche soll zum Fahrer zeigeSetzen Sie die Scheibe (c) und die Tellerfeder (d) ein.Befestigen Sie das Lenkrad (b) mit der Sechskantschraube (e).Beachten Sie den Anzugsdrehmoment mit 35 Nm + 5.Verwenden Sie einen Drehmomentschlüssel.Stecken Sie die Abdeckung (f) auf.
Fahrersitz befestigen	Sitz mit Sechskantschrauben an Sitzplatte festschrauben (a).

List of contents

1 Important general information 2

8 Technische gegevens

AL-KO Geräte GmbH

AL-KO Geräte GmbH
Ichenhauser STR. 14
89359 Kötz
Deutschland

Tel.: [phone]

Faks: (+49)8221/97-8199

www.al-ko.de

EU -Overenssternmelseserkl

量 ring

Hemec erklarer vi, at dette markedsforte produkt opfylder kravene i de harmonisere EJ standard.

• direktiver, Eu -sikharhedstandarden og den Produktspecifikke

Produkt

Ustyr berenehikel

Typ e

FC13 -50.5HD2WD

FC 13-60.5 HD 4 NO

Producent

AL-KO Garite CrbH

Icherhauser Str. 14

D-89359 Kdtz

EU -direktiver

2004/108/EG

Befuldmagtiget

Fr. Andreas Hedrich

AL-NO Gerate GrTH

Ichlerauer Str. 14

D-88359 Kdtz

Lydtrykniveau

nalt/garantet:

B1503744

FC 13-90.5 HD 2 NO

85 98(4) / 99 126(4)

FC 13-90.5 HD 4 WD:

95 dB（k）/99 dB（e）

Serie nummer

61331337

Harmonisere de standarder

B160 836

B150 12100

B1505349-2

102631-1

Overensstemnelsesverdering

200/14/53

Till a

Klotz, 17.03.2015

Managing Director

Wolfgang Tergelt

Montering før fremste ibrugtagning (til solo by AL-KO kontraktsforhandler)

Ottalaten driftstart

6.3 Underhällsschema

Utnstring beitravenikeln

Typ

FC 13 -90.5 HD 2 MD

FC12-60.5HD4ND

Serien

61331337

inner

Harmoniserande standarder

BN190 836

B150 12100

B1305349-2

102311-1

Tillverkare

AL -40 Gerate GmbH

Icherhauser Str. 14

D-89559 Koz

Auktoriserad

representant

Dr. Andreas Hedrich

AL-KD Gerate GmbH

Icherhauser Str. 14

D-89559 Kitz

EU -direktiv

2004/108/EG

Ljudeffektniva
