LIETOŠANAS INSTRUKCIJA Solo T 22111.7 HDSA V2 Comfort AL-KO

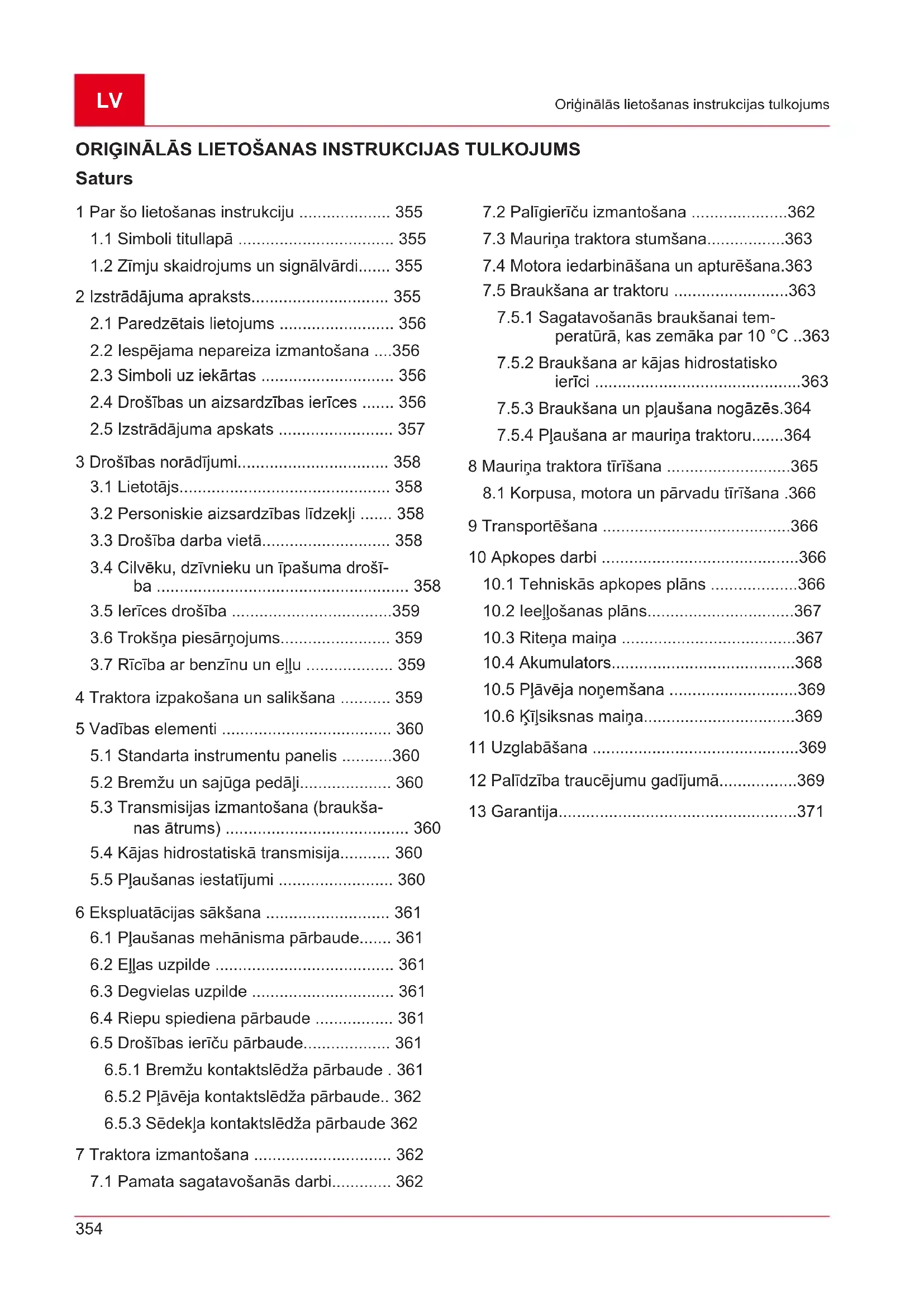

Oriģinālās lietošanas instrukcijas tulkojums ORIĢINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS Saturs 1 Par šo lietošanas instrukciju .................... 355

1.1 Simboli titullapā .................................. 355

1.2 Zīmju skaidrojums un signālvārdi....... 355

2 Izstrādājuma apraksts.............................. 355

2.1 Paredzētais lietojums ......................... 356

2.2 Iespējama nepareiza izmantošana ....356

2.3 Simboli uz iekārtas ............................. 356

2.4 Drošības un aizsardzības ierīces ....... 356

2.5 Izstrādājuma apskats ......................... 357

3 Drošības norādījumi................................. 358

3.1 Lietotājs.............................................. 358

3.2 Personiskie aizsardzības līdzekļi ....... 358

3.3 Drošība darba vietā............................ 358

3.4 Cilvēku, dzīvnieku un īpašuma drošī-

3.7 Rīcība ar benzīnu un eļļu ................... 359

5.3 Transmisijas izmantošana (braukša-

5.5 Pļaušanas iestatījumi ......................... 360

6 Ekspluatācijas sākšana ........................... 361

6.1 Pļaušanas mehānisma pārbaude....... 361

6.5 Drošības ierīču pārbaude................... 361

6.5.1 Bremžu kontaktslēdža pārbaude . 361

6.5.2 Pļāvēja kontaktslēdža pārbaude.. 362

6.5.3 Sēdekļa kontaktslēdža pārbaude 362

7.2 Palīgierīču izmantošana .....................362

7.3 Mauriņa traktora stumšana.................363

7.4 Motora iedarbināšana un apturēšana.363

7.5 Braukšana ar traktoru .........................363

7.5.1 Sagatavošanās braukšanai tem-

peratūrā, kas zemāka par 10°C ..363

7.5.2 Braukšana ar kājas hidrostatisko

ierīci .............................................363

7.5.3 Braukšana un pļaušana nogāzēs.364

7.5.4 Pļaušana ar mauriņa traktoru.......364

8 Mauriņa traktora tīrīšana ...........................365

8.1 Korpusa, motora un pārvadu tīrīšana .366

9 Transportēšana .........................................366 10 Apkopes darbi ...........................................366

10.1 Tehniskās apkopes plāns ...................366

10.5 Pļāvēja noņemšana ............................369

10.6 Ķīļsiksnas maiņa.................................369

11 Uzglabāšana .............................................369 12 Palīdzība traucējumu gadījumā.................369 13 Garantija....................................................371355 Par šo lietošanas instrukciju

Vācu valodā izdotā versija ir oriģinālā lietoša- nas instrukcija. Visas pārējās dokumentu ver- sijas citās valodās ir oriģinālo lietošanas ins- trukciju tulkojumi.

Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju- miem.

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukci- jā sniegtos drošības un brīdinājuma norādīju- mus.

Mauriņa traktori tiek piegādāti vairākās atšķi- rīgās komplektācijās. Lūdzu, ņemiet vērā, ka attēls var nedaudz atšķirties no oriģināla. Ja Jums rodas grūtības saprast aprakstus, tad, lūdzu, sazinieties ar specializētu darbnīcu vai ar ražotāju.

Ievērojiet komplektācijā iekļautajā benzīna motora montāžas instrukcijā un lietošanas instrukcijā sniegtos norādījumus.

1.1 Simboli titullapā

Simbols Skaidrojums Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam dar- bam un lietošanai bez traucēju- miem. Lietošanas instrukcija Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.

1.2 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas trau- mas. BRĪDINĀJUMS! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams materiālo zaudējumu risks.

Īpaši norādījumi labākai izpratnei un ma- nipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Tiek ražoti dažādu modifikāciju mauriņu traktori ar sānu izlādi. Ņemiet to vērā, lasot aprakstus ša- jā lietošanas instrukcijā, lai rakstītais attiektos uz Jūsu mauriņa traktoru. Jūsu mauriņa traktora raksturlielumi:

Asmeņu sakabe: elektromagnētiska

Pļaušanas mehānisms sānu izlādei ar pieslē- gumu mulčēšanai-pļaušanai Tipu atšķirības:

Modelim ar pļaušanas platumu 110cm: mul- čēšanas savienojumu, ja tas netiek izman- tots, izņem.LV

Izstrādājuma apraksts

2.1 Paredzētais lietojums

Mauriņa traktors ir paredzēts privātai mājsaimnie- cībai vai dārzkopībai, kuras maksimālais pieļauja- mais slīpums ir 10° (18%). Papildierīču, piemē- ram, mulčētāju izmantošana ir pieļaujama tikai iz- mantojot oriģinālās rezerves daļas un ievērojot maksimālo pieļaujamo svaru. Iekārta ir paredzēta izmantošanai privātā teritori- jā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau- dēta garantija, kā arī nav spēkā atbilstības dekla- rācija (CE marķējums), un šādā gadījumā ražo- tājs neuzņemas atbildību par kaitējumu, kas no- darīta lietotājam vai kādai trešajai pusei.

2.2 Iespējama nepareiza izmantošana

Mauriņa traktors nav paredzēts komerciālai iz- mantošanai atklātos parkos, sporta laukumos, lauksaimniecībā un mežsaimniecībā. BRĪDINĀJUMS! Mauriņa traktora pārkraušana var būt bīstama! Izmantojot piekabi, pievērsiet pastiprinā- tu uzmanību tam, lai netiktu pārsniegts pieļaujamais svars, kā arī kāpumi un kri- tumi. Pārkraušanas gadījumā var neiztu- rēt mauriņa traktora bremzes un tas var radīt bīstamas situācijas!

Ņemiet vērā to, ka mauriņa traktors ne- drīkst pārvietoties pa ielu, tādēļ to nav atļauts izmantot uz sabiedriskiem ce- ļiem.

2.3 Simboli uz iekārtas

Pirms lietošanas sākšanas izla- siet ekspluatācijas instrukciju. Pļaušanas laikā turēt atstatus ci- tas personas, it īpaši bērnus un dzīvniekus. Pirms tehniskā apkopes un re- monta darbu veikšanas, izņemiet aizdedzes atslēgu! Uzmanību! Risks! Sargiet rokas un kājas no saskares ar griezēj- mehānismu! Nebraukt nogāzēs, kas pārsniedz 10° (18%)! Bīstami: Šeit nestaigāt! Apdedzināšanās risks uz kar- stām virsmām!

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! Demontētas vai modificētas drošības ietaises ir bīstamas! Aizliegts izmantot ar demontētām vai modificētām drošības ietaisēm. Nekavē- joties jāsalabo vai jānomaina defektīvas drošības ietaises! Pie drošības ietaisēm tiek pieskaitītas:

Bremžu kontaktslēdzis

Griezēja kontaktslēdzis

Mulčēšanas savienojums

Sēdekļa kontaktslēdzis

Sānu izvades vāks357 Izstrādājuma apraksts

2.5 Izstrādājuma apskats

1 Stūres rats 8 Griezējs 2 Instrumentu panelis 9 Pļaušanas augstuma regulators 3 Bremžu pedālis 10 Transmisijas apvads 4 Bremžu pedāļa blokators 11 Vadītāja sēdeklis 5 Motora pārsegs 12 Mulčēšanas savienojums 6 Atpakaļgaitas transmisija 13 Sānu izvades vāks 7 Priekšējā transmisijaLV

BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks! Drošības un lietošanas norādījumu nezi- nāšana var būt iemesls smagām trau- mām un pat nāvei.

Pirms sākat lietot ierīci ir jāiepazīs- tas ar visiem šīs lietošanas instrukci- jas drošības un lietošanas norādīju- miem, kā arī ar citām lietošanas ins- trukcijām, uz kurām ir ievietota at- sauce.

Ierīci nedrīkst lietot jaunieši, kuriem nav 16 gadu, vai personas, kas nezina lietošanas instrukciju. Ievērojiet attiecīgajā valstī spēkā esošos drošības noteikumus par lietotāja mi- nimālo vecumu.

Nedarbiniet iekārtu, esot alkohola, narkotiku vai medikamentu ietekmē.

3.2 Personiskie aizsardzības līdzekļi

Lai nesavainotu galvu un ekstremitātes, kā arī nebojātu dzirdi, lietojiet speciālu apģērbu un aizsardzības līdzekļus.

Apģērbam ir jābūt piemērotam (cieši jāpieguļ) un tas nedrīkst traucēt darbam. Ja jums ir ga- ri mati, izmantojiet matu tīkliņu. Nekādā gadī- jumā nenēsājiet apģērbu vai aksesuārus, ku- rus iespējams ievilkt ierīcē, piemēram, šalles, platus kreklus, garas ķēdes.

Individuālais aizsargaprīkojums ir:

dzirdes aizsarglīdzekļi un aizsargbrilles;

3.3 Drošība darba vietā

Strādājiet tikai dienas gaismā vai, izmantojot ļoti spilgtu mākslīgo apgaismojumu.

Ierīci izmantojiet tikai uz stabilām un līdze- nām virsmām, neizmantojiet to uz nogāzēm.

3.4 Cilvēku, dzīvnieku un īpašuma drošība

Izmantojiet ierīci tikai tādiem darbiem, kam tā ir paredzēta. Noteikumiem neatbilstošas lie- tošanas rezultātā var gūt traumas, kā arī ras- ties materiālie zaudējumi.

Iekārtas lietotājs ir atbildīgs par nelaimes ga- dījumiem, kuriem tiek pakļautas citas perso- nas un to īpašums.

Neļaujiet bīstamajā zonā atrasties nepiedero- šām personām.

Ieslēdziet ierīci tikai tad, ja darba zonā neat- rodas cilvēki un dzīvnieki.

Ievērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.

Nepārvadājiet uz ierīces pasažierus.

Raugieties, lai motora izplūdes gāzes neplūs- tu uz cilvēkiem un dzīvniekiem, kā arī uz uz- liesmojošiem materiāliem un priekšmetiem.

Nekādā gadījumā, darbojoties motoram, ne- sniedzieties iesūkšanas un ventilācijas atve- rēs. Uz rotējošajām detaļām var gūt traumas.

Ja ierīce nav nepieciešama, vienmēr to izslē- dziet, piem., pārvietojoties uz citu darba zo- nu, veicot ierīces apkopi un kopšanu, iepildot benzīna-eļļas maisījumu.

Nepļaujiet pērkona laikā. Traktoram nav aiz- sardzības pret zibens spērienu.

Nogāzes vienmēr pļaujiet, braucot pa tām šķērsām.

Mauriņa traktors var radīt smagus ievainoju- mus ar savu svaru vien. Sevišķi piesardzīgi rīkojieties, iekraujot mauriņa traktoru trans- portēšanai transportlīdzeklī vai piekabē un iz- kraujot no tās.

Šo mauriņa traktoru nedrīkst vilkt. Izmantojiet piemērotu transporta līdzekli, lai pārvietotu pa sabiedriskajiem ceļiem.

Mauriņa traktoru nedrīkst darbināt slikti vēdi- nāmās darba zonās (piemēram, garāžā). At- gāzes satur indīgo oglekļa monoksīdu, kā arī citas indīgas vielas.

Gadījumā, ja notiek nelaimes gadījums, ne- kavējoties izslēdziet ierīci, lai novērstu vēl ci- tu traumu gūšanas un īpašuma bojājumu ris- ku.

Nekad nelietojiet ierīci ar nolietotām vai bojā- tām detaļām. Nodilušas vai bojātas detaļas var būt nopietnu traumu gūšanas iemesls.

Izmantojiet tikai oriģinālās rezerves daļas un piederumus.

Ikreiz pirms lietošanas Veiciet visu drošības ierīču pārbaudi kā aprakstīts šajā lietošanas instrukcijā.359 Traktora izpakošana un salikšana

Glabājiet ierīci bērniem nepieejamā vietā.

Pārlieciniet mazus bērnus un jauniešus, lai viņi nespēlētos ar iekārtu.

Izmantojiet ierīci, noteikti ievērojot turpmāk uzskaitītos nosacījumus.

Ierīcei nav bojājumu.

Visi vadības elementi darbojas.

Nepārslogojiet ierīci. Tā ir paredzēta tikai viegliem darbiem privātai lietošanai. Pārslo- dze rada ierīces bojājumus.

Nelietojiet ierīci ar nolietotām vai bojātām de- taļām. Vienmēr aizstājiet bojātās detaļas ar ražotāja oriģinālajām rezerves daļām. Lietojot ierīci ar nolietotām vai bojātām detaļām, jūs nevarat ražotājam izvirzīt garantijas prasības.

3.6 Trokšņa piesārņojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, nevar izvairīties. Paredziet trokšņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepieciešams, atpūtieties un, cik vien iespējams, ierobežojiet strādāšanas ilgumu. Individuālajai aizsardzībai un blakusesošajiem cilvēkiem aiz- sardzībai ir jālieto piemēroti dzirdes aizsardzības līdzekļi.

3.7 Rīcība ar benzīnu un eļļu

BĪSTAMI! Sprādzienbīstamība un ugunsgrēka risks Izplūstot benzīna/gaisa maisījumam, vei- dojas sprādzienbīstama vide. Degšana, sprādziens un ugunsgrēks nepareizas rī- cības gadījumā ar degvielu var radīt smagas vai pat nāvējošas traumas.

Strādājot ar benzīnu, nesmēķējiet.

Rīkojieties ar benzīnu tikai ārpus tel- pām un nekad slēgtās telpās.

Noteikti ievērojiet turpmāk dotos rīcī- bas noteikumus.

Transportējiet un glabājiet benzīnu un eļļu ti- kai tam paredzētās tvertnēs. Pārliecinieties, ka bērniem nav piekļuves benzīnam un eļļai.

Lai novērstu zemes piesārņojumu (vides aiz- sardzība), nodrošiniet, ka uzpildes laikā ze- mē nenokļūtu benzīns un eļļa. Uzpildei iz- mantojiet piltuvi.

Nekad neuzpildiet ierīci slēgtās telpās. Uz grīdas var sakrāties benzīna tvaiku un šādi iespējama aizdegšanās vai pat sprādziens.

Nekavējoties notīriet izlijušu benzīnu no ierī- ces un zemes. Pirms audumu, ar kuriem vei- cāt benzīna tīrīšanu, utilizēšanas izžāvējiet tos labi vēdināmās telpās. Pretējā gadījumā tas var izraisīt arī pēkšņu pašaizdegšanos.

Benzīnam izlīstot, veidojas benzīna tvaiki. Nedarbiniet ierīci tajā pašā vietā, bet gan vis- maz 3m no tās.

Izvairieties no ādas saskares ar minerāleļļas izstrādājumiem. Neieelpojiet izplūstošos ben- zīna tvaikus. Uzpildes laikā vienmēr lietojiet aizsargcimdus. Regulāri mainiet un mazgājiet aizsargapģērbu.

Nodrošiniet, lai jūsu apģērbs nenonāktu sa- skarē ar benzīnu. Benzīnam nokļūstot uz ap- ģērba, nekavējoties nomainiet apģērbu.

SALIKŠANA Traktora izpakošanā un salikšanā ievērojiet pie- vienoto salikšanas instrukciju.

Ievērojiet arī benzīna motora komplektā- cijā iekļautajā lietošanas instrukcijā sniegtos norādījumus. BRĪDINĀJUMS! Nepilnīga salikšana ir bīstama! Mauriņa traktoru nedrīkst izmantot, pirms tā pilnīgas salikšanas! Izpildiet visus salikšanas instrukcijā ap- rakstītos montāžas darbus. Pirms iz- mantošanas uzsākšanas, pārjautājiet speciālistam, vai salikšana ir notikusi pa- reizi! Pārbaudiet, vai visas drošībai un aizsar- dzībai paredzētās ierīces ir uzstādītas un tās būtu darba kārtībā!LV

Šajā sadaļā ir pieejama informācija par vadības elementiem mauriņa traktoram ar sānu izlādi. Pievērsiet uzmanību tam, lai Jūs iepazītos ar uz Jūsu mauriņa traktoru attiecināmo aprakstu.

Ņemiet vērā, ka šīs sviras izmantošana braukšanas režīmā ietekmē kustības āt- rumu! Regulatoram ar integrētu droseli: Šīs sviras (01/2) pārvietošana paaugstina un sa- mazina motora apgriezienu skaitu, kā arī pārs- lēdz uz augstāko droseles stāvokli. Droseles aktivizēšana: Nolaidiet sviru (01/2) līdz pašai lejai, līdz pat droseles zī- mei. Šī pozīcija ir paredzēta tikai un vie- nīgi motora iedarbināšanai. Norādījums. Atsevišķiem traktoru mode- ļiem pie instrumentu paneļa ir atsevišķs droseles slēdzis (01/1). To ir jānospiež, iedarbinot traktoru. Tad, kad motors strā- dā, slēdzi ir lēnām jāatlaiž! Pļaušanas režīms: Šajā stāvoklī motors griežas ar maksimālo apgriezienu skaitu. Tukšgaita: Šajā stāvoklī motors griežas ar minimālo apgriezienu skaitu. Aizdedzes atslēga (01/3, 05) Stāvok- lis Darbība 0 Izslēgts motors. Var izņemt aizdedzes atslēgu. I Ieslēgti priekšējie lukturi. Pēc motora ieslēgšanas šajā stāvok- lī, ieslēdzas priekšējie lukturi (brīviz- vēles). II Darba režīms, kad motors darbojas. III Starta pozīcija motora iedarbināša- nai. Atlaidiet atslēgu, tiklīdz motors sāk darboties. Tad tā atgriežas atpakaļ uz darba režīmu II.

Bremzes: Tad, kad jūs nedaudz nospiedīsiet pedāli (03/1), tiks iedarbinātas iekārtas brem- zes un traktors apstāsies.

Stāvbremze: ja pie nospiesta bremžu/sajūga (03/1) pedāļa tiek parauta uz augšu stāv- bremze (03/2), tad bremzes tiks nofiksētas. Bremzes tiks atbloķētas, no jauna nospiežot pedāli.

5.3 Transmisijas izmantošana (braukšanas

ātrums) Mauriņa traktori ir aprīkoti ar kājas hidrostatisko ierīci. Braukšanai uz priekšu un atpakaļ labajā pusē ir uzstādīti divi atsevišķi pedāļi. Braukša- nas vir- ziens Apraksts Uz priek-

Lai brauktu uz priekšu, nospiediet priekšējo pedāli (02/2). Atpakaļ- gaita Lai brauktu atpakaļgaitā, nospiediet aizmugurējo pedāli (02/1). Norādījums. Pļāvējs ir ieslēgts tikai tad, ja ir nospiests pedālis, kas re- gulē kustību uz priekšu. Pļaušana braucot atpakaļgaitā: ska- tīt Nodaļa 7.5.4.2 "Pļaušana braucot atpakaļgaitā", lappuse364.

5.4 Kājas hidrostatiskā transmisija

Kājas hidrostatisko ierīci darbina ar divu pedāļu (02/1 un 02/2) palīdzību. Lai sāktu braukt, ar ieslēgtu motoru vispirms at- laidiet stāvbremzes, nospiežot bremžu pedāli (03/1) un pēc tam nospiediet pedāli (02/2), lai brauktu uz priekšu, vai pedāli (02/1) - lai brauktu atpakaļgaitā. Jo stiprāk tiek nospiests pedālis, jo ātrāk Jūs brauksiet attiecīgajā virzienā. Braukšana uz priekšu: Nospiediet uz labās pu- ses priekšējā pedāļa (02/2). Braukšana atpakaļgaitā: Nospiediet uz labās puses aizmugurējā pedāļa (02/1).

5.5 Pļaušanas iestatījumi

Pļaušanas augstuma iestatīšana Traktora pļāvēja augstumu var iestatīt ar zem va- dītāja krēsla labajā pusē esošās sviras (04/1) pa- līdzību vairākās pakāpēs.

1. Pārvietojiet sviru (04/1) vēlamajā virzienā.

Slēdzis uz leju nozīmē zemāku pļaušanas361 Ekspluatācijas sākšana augstumu, savukārt slēdzis uz augšu nozīmē augstāku. Pļāvēja ieslēgšana Elektriskā ieslēgšana: Vadītāja sēdekļa labajā pusē atrodas slēdzis (03/3). Ar to jūs ieslēdzat pļāvēju.

6 EKSPLUATĀCIJAS SĀKŠANA

BRĪDINĀJUMS! Nepilnīga salikšana ir bīstama! Mauriņa traktoru nedrīkst izmantot, pirms tā pilnīgas salikšanas! Izpildiet visus salikšanas instrukcijā ap- rakstītos montāžas darbus. Pirms iz- mantošanas uzsākšanas, pārjautājiet speciālistam, vai salikšana ir notikusi pa- reizi! Pārbaudiet, vai visas drošībai un aizsar- dzībai paredzētās ierīces ir uzstādītas un tās būtu darba kārtībā!

6.1 Pļaušanas mehānisma pārbaude

Pirms izmantošanas vienmēr ir ar acīm jāpārbau- da, vai griezējmehānisma stiprinājuma skrūves un citi griešanas piederumi nav nolietojušies vai bojāti. Lai izvairītos no līdzsvara izjaukšanas, bo- jātie vai nodilušie griezējasmeņi ir jāaizstāj ar jau- niem.

Pirms pirmreizējās izmantošanas motoru ir jāuz- pilda ar eļļu. Lūdzu, sekojiet motora ražotāja ins- trukcijai. Ņemiet vērā to, ka eļļas līmeni ir regulāri jāpārbauda un jāseko tam līdzi.

6.3 Degvielas uzpilde

BRĪDINĀJUMS! Darbs ar degvielu ir bīstami. Degviela ir ļoti viegli uzliesmojoša! Deg- vielas tvertnes uzpildīšanu drīkst veikt ti- kai ārpus telpām. Nesmēķēt! Neuzpildīt tad, ja motors strādā vai ir karsts! Degvielas uzpildei izmantojiet piemērotu piltuvi vai uzpildes cauruli, lai degviela nenokļūtu uz mo- tora, tā pārvalka vai zemes. Drošības apsvērumu dēļ, degvielas tvertnes vāci- ņu un citu tvertņu vāciņus ir jānomaina bojājumu gadījumā. Motoru nedrīkst iedarbināt, ja ir izlijusi degviela. Traktoru ir jāaizvāc no vietas, kur ir izlijusi deg- viela un tad izlijusī degviela ir jāsavāc ar drānas gabalu no grīdas, motora un tā apvalka. Jānovērš jebkurš iedarbināšanas mēģinājums, pirms pilnībā ir izgarojuši degvielas tvaiki. Glabājiet degvielu vienīgi tam paredzētajos kon- teineros. Izmantojiet bezsvina benzīnu, kura oktānskaitlis ir vismaz 91. Uzpildiet tvertni (06).

1. Jebkurā gadījumā, apturiet motoru un, drošī-

bas apsvērumu dēļ, izņemiet aizdedzes at- slēgu.

2. Pagaidiet, līdz motors ir nedaudz atdzisis (Ie-

spējama izlijušās degvielas aizdegšanās!).

3. Atveriet motora pārsegu.

4. Atveriet tvertnes vāciņu (06/1) un uzpildiet

degvielu. Norādījums:Izvairieties no degvielas tvert- nes pārpildīšanas!

5. Aizveriet tvertnes vāciņu (06/1).

6. Aizveriet motora pārsegu.

Regulāri pārbaudiet spiedienu riepās.

Ievērojiet, lai riepās būtu atbilstošs spiediens (ieteicams 1 bar).

1PSI = 0,07bar Riepu spiedienu ir iespējams kontrolēt ar stan- darta kājas pumpi, kā arī veikt gaisa uzpildi.

6.5 Drošības ierīču pārbaude

Drošības ierīces ir jāpārbauda pirms katras mau- riņa traktora ieslēgšanas reizes. BRĪDINĀJUMS! Uzmanieties, veicot drošības ietaišu pārbaudi! Drošības ietaišu pārbaudi drīkst veikt ti- kai no vadītāja vietas, kad tuvumā nav nevienas citas personas vai dzīvnieki! Veiciet visas pārbaudes uz līdzenas virsmas, lai mauriņa traktors nevarētu ripot.

6.5.1 Bremžu kontaktslēdža pārbaude

Bremžu kontaktslēdzis nodrošina, ka motoru ne- var ieslēgt tikmēr, kamēr nav nospiestas brem- zes.

1. Motors ir izslēgts.LV

Traktora izmantošana

2. Iekāpiet vadītāja vietā.

3. Atlaidiet stāvbremzi, nospiežot uz bremžu pe-

4. Centieties ieslēgt motoru (aizdedzes atslēga

Motoru aizliegts iedarbināt!

6.5.2 Pļāvēja kontaktslēdža pārbaude

Pļāvēja kontaktslēdzis nodrošina, lai motoru ne- varētu iedarbināt, ja ir aktivizēts pļāvējs.

1. Motors ir izslēgts.

2. Iekāpiet vadītāja vietā.

3. Atlaidiet bremžu pedāli (03/1) un aktivizējiet

4. Ieslēdziet pļāvēju (03/3).

5. Centieties ieslēgt motoru (aizdedzes atslēga

Motoru aizliegts iedarbināt!

6.5.3 Sēdekļa kontaktslēdža pārbaude

Sēdekļa kontaktslēdzis nodrošina, ka motors tiek izslēgts, tiklīdz, ieslēgta zāles pļāvēja gadījumā, vadītāja sēdeklis ir tukšs.

1. Iekāpiet vadītāja vietā.

2. Atlaidiet bremžu pedāli (03/1) un aktivizējiet

4. Ieslēdziet pļāvēju.

5. Samaziniet spiedienu uz sēdekli pieceļoties

Motoram ir jāizslēdzas!

7 TRAKTORA IZMANTOŠANA

BRĪDINĀJUMS! Nepietiekama mauriņa traktora pārzi- nāšana ir bīstama! Pirms ekspluatācijas uzsākšanas, izla- siet lietošanas instrukciju! Ievērojiet visus drošības padomus! Pirms nodošana ekspluatācijā, veiciet vi- sus salikšanas un citus darbus. Šaubu gadījumā, vērsieties pie piegādātāja!

7.1 Pamata sagatavošanās darbi

Pļaušanas laikā vienmēr valkājiet slēgtus apavus un garās bikses. Nekad nepļaujiet ar kailām kājām vai atvērtām sandalēm.

Kārtīgi pārbaudiet vietu, kurā tiks izmantots mauriņa traktors, un aizvāciet visus akme- ņus, kokus, stieples, kaulus un citus svešķer- meņus, kas varētu tikt ierauti iekārtā un iz- mesti no tās ārā. Meklējiet svešķermeņus arī pļaušanas laikā.

Veiciet visus darbus, kas nepieciešami, lai varētu nodot iekārtu ekspluatācijā. Īpaši tas attiecas uz drošības ietaišu pārbaudi.

Vilkšanai izmantojiet tikai cilpu! Nepārsniegt pieļaujamo svaru.

Priekšmetu pārvadāšana ar mauriņa traktoru ir aizliegta!

7.2 Palīgierīču izmantošana

BRĪDINĀJUMS! Nepareizo palīgierīču izmantošana vai to nepareizs lietojums ir bīstams! Izmantojiet vienīgi traktora ražotāja oriģi- nālās palīgierīces! Ievērojiet pievienotajā lietošanas instruk- cijā aprakstītos izmantošanas nosacīju- mus! Neatļautu palīgierīču izmantošana vai to neparei- za izmantošana var radīt kaitējumu lietotājam un trešajām personām. Mauriņa traktors var tikt pār- krauts. Tas var radīt smagus nelaimes gadīju- mus.363 Traktora izmantošana

7.3 Mauriņa traktora stumšana

ESIET PIESARDZĪGI! Stumšana pa slīpumu ir bīstama! Stumiet mauriņa traktoru tikai pa hori- zontālu virsmu! Slīpumā mauriņa trak- tors var nekontrolēti ripot. Ar hidrostatisko transmisiju Apvada svira (07/1) atrodas pie aizmugurējās sienas (07/2). Apvada atbloķēšana:

1. Ievietojiet un uz leju aizāķējiet apvada sviru

ð Tagad mauriņa traktoru ir iespējams pastumt.

7.4 Motora iedarbināšana un apturēšana

BRĪDINĀJUMS! Traumu gūšanas risks, ko rada zi- bens spēriens Ierīcei nav aizsardzības pret zibens spē- rienu.

Nepļaujiet pērkona laikā. Motora iedarbināšana

1. Iesēdieties vadītāja vietā.

2. Nospiediet bremžu pedāli (03/1) kreisajā pu-

sē līdz galam un nobloķējiet to ar stāvbremzi (03/2).

3. Pārliecinieties, ka pļāvējs NAV ieslēgts. Lai to

izdarītu, pārbaudiet slēdzi (03/3).

4. Pakustiniet sviru (01/2), lai paaugstinātu mo-

tora apgriezienu skaitu. Atkarībā no pļāvēja modeļa, atrodiet droseles apzīmējumu. Ja nav atrodams, pavelciet atsevišķo droseles slēdzi (01/1).

5. Ievietojiet aizdedzes atslēgu aizdedzē (05).

6. Pagrieziet aizdedzes atslēgu III pozīcijā un

turiet to tik ilgi, līdz motors sāk darboties. Norādījums:Lai taupītu akumulatoru, iedar- bināšanas mēģinājums nedrīkst būt garāks par aptuveni 5sekundēm.

7. Atlaidiet aizdedzes atslēgu un tā automātiski

nostājas II pozīcijā.

8. Pakustiniet sviru (01/2), lai novietotu motoru

darba režīmā. Ar droseles slēdzi aprīkotajiem modeļiem, ir nepieciešams to nospiest vēlreiz (01/1). Izslēdziet motoru

1. Izslēdziet pļāvēju (03/3).

jiet to ar stāvbremzes sviru (03/2).

4. Pagrieziet aizdedzes atslēgu (05) “0” pozīci-

5. Izņemiet aizdedzes atslēgu.

BRĪDINĀJUMS! Uzmanieties no karsta motora! Uzmanieties, lai noslāpējot karstu moto- ra daļu (piem., skaņas slāpētājs), tuvu- mā, neatrastos viegli uzliesmojoši priekšmeti vai materiāli!

7.5 Braukšana ar traktoru

BRĪDINĀJUMS! Nepareizs ātrums ir bīstams! Brauciet lēnām, sevišķi sākumā, lai pie- rastu pie traktora vadīšanas un bremzē- šanas! Pirms katras virziena maiņas ir jāsama- zina braukšanas ātrums, lai vadītājam vienmēr būtu pilna kontrole pār mauriņa traktoru un, lai tas nevarētu apgāzties! Jūsu traktors būs aprīkots ar kājas hidrostatisko ierīci.

7.5.1 Sagatavošanās braukšanai

temperatūrā, kas zemāka par 10°C

1. Pārliecinieties, ka pļāvējs NAV ieslēgts. Lai to

izdarītu, pārbaudiet slēdzi (03/3).

2. Ieslēdziet motoru un ļaujiet tam darboties ap-

tuveni 30 sekundes, lai tiktu sasniegta vēla- mā eļļas viskozitāte. Pēc tam Jūs varat braukt ar traktoru. Pļāvēju drīkst ieslēgt tikai tad, kad motors ir jau pāris minūtes darbojies.

7.5.2 Braukšana ar kājas hidrostatisko ierīci

1. Nospiediet bremžu pedāli (03/1) un nobloķē-

jiet to ar stāvbremzes sviru (03/2).

2. Iestatiet pļaušanas mehānismam augstāko

pļaušanas augstumu (04/1).

5. Lēnām spiediet uz vēlamā braukšanas virzie-

Uz priekšu: Pedālis (02/2)LV

Traktora izmantošana

Atpakaļ: Pedālis (02/1)

6. Jo stiprāk tiek nospiests pedālis, jo ātrāk trak-

tors pārvietojas attiecīgajā virzienā.

7. Lai apstātos, atlaidiet pedāli un nospiediet

Traktoru atstājot, vienmēr nofiksējiet to ar stāvbremzi pie ieslēgta bremžu pedā- ļa, lai traktors nevarētu aizripot.

7.5.3 Braukšana un pļaušana nogāzēs

BRĪDINĀJUMS! Nepareiza braukšana pa nogāzēm ir bīstama! Braucot pa nogāzēm ir jābūt īpaši uzma- nīgiem! Nav "drošu" nogāžu. Ievērojiet sekojošos drošības padomus! Tad, ja riteņi griežas tukšgaitā vai arī ie- kārta apstājas, braucot nogāzē, ir jāat- slēdz pļāvējs un papildierīces. Pēc tam jāturpina lēnām braukt uz priekšu un jā- atstāj nogāze! Pilna zāles savākšanas tvertne paaug- stina mauriņa traktora apgāšanās iespē- ju.

Nebrauciet nogāzēs, kas pārsniedz 10° (18%). Piemēram: tas nozīmē, ka augstumu starpība metrā ir 18 cm.

Nebrauciet saraustīti.

Nebremzējiet saraustīti.

Ieturiet mazu braukšanas ātrumu.

Nebrauciet šķērsām pāri nelīdzenumiem.

Strauji nepalieliniet braukšanas ātrumu.

7.5.4 Pļaušana ar mauriņa traktoru

Lai pļāvums būtu līdzens, braukšanas ātrums ir atkarīgs no virsmas īpatnībām. Pļaujiet ar maksi- mums 2/3 no iespējamā braukšanas ātruma. Maksimālais traktora ātrums ir paredzēts tikai un vienīgi braukšanai ar izslēgtu pļāvēju. Normālā situācijā pļaušanas augstums ir 4 - 5 cm. Tas atbilst 2 vai 3. Pļaušanas augstuma re- gulators (04/1). Lūdzu, pļaujiet mitru vai slapju zāli ar augstāku pļaušanas augstumu. Ja zāle ir ļoti augsta, to ir jāpļauj divās kārtās. Pir- majā reizē iestatiet pļāvēju maksimālajā pļauša- nas augstumā. Otrajā reizē varat to iestatīt Jums vēlamajā augstumā.

7.5.4.1 Pļāvēja ieslēgšana

Pļāvēju drīkst ieslēgt tikai tad, kad mo- tors ir strādājis jau aptuveni minūti! Pļāvēja ieslēgšanas brīdī mauriņa trak- tors nedrīkst atrasties garā zālē.

3. Iestatiet pļaušanas mehānismam augstāko

pļaušanas augstumu (04/1).

4. Ieslēdziet pļāvēju ar slēdzi (03/3) (I pozīcija).

6. Turpiniet braukt ar mauriņa traktoru.

7.5.4.2 Pļaušana braucot atpakaļgaitā

Tad, kad tiek izmantots pedālis braukša- nai atpakaļgaitā, pļāvējs izslēdzas.

1. Nospiediet taustiņu "Pļaušana atpakaļgai-

tā" (01/4) un aptuveni pēc 5 sekundēm atpa- kaļgaitas pedāli (02/1). BRĪDINĀJUMS! Nelaimes gadījumu risks, pļaujot at- pakaļgaitā! Pļaujot, braucot atpakaļgaitā, pievērsiet uzmanību aizmugurē notiekošajam! Pļaujiet, braucot atpakaļgaitā, tikai tad, kad tas ir nepieciešams!

7.5.4.3 Pļāvēja izslēgšana

BRĪDINĀJUMS! Rotējošie griezējasmeņi ir bīstami! Rotējošs/nobīdījies griezējasmenis var sagriezt rokas vai kājas! Tādēļ rokas un kājas ir jātur atstatu no griezējmehānis- ma!

1. Izslēdziet pļāvēju ar slēdzi (0 pozīcija) (03/3).

Zāles pļāvējs var tikt izslēgts arī tad, ja traktors turpina braukšanu. Vienmēr izslēdziet pļāvēju, ja braucat pār virsmu, kas nav zāle.

Lai nodrošinātu optimālu mulčēšanas rezultātu, mauriņš ir jāpļauj regulāri (aptuveni 1–2reizes nedēļā). Katru reizi nopļaujiet 1/3 no zāles aug-365 Mauriņa traktora tīrīšana stuma (piemēram, ja mauriņa zāle ir 6cm augsta, nopļaujiet ne vairāk kā 2cm). Tādējādi nogrieztā zāle tiek nevainojami iestrādāta esošajā mauriņā. Mulčēšanas režīma pārslēgšana uz sānu izlādi Mulčēšanas komplekts ir iekļauts piegādes kom- plektā. Mauriņa traktoram ar 110cm pļaušanas platumu mulčēšanas savienojums atrodas pļau- šanas mehānisma kreisajā pusē. Mauriņa trakto- ram ar 95cm pļaušanas platumu mulčēšanas sa- vienojums ir brīvi nofiksējams. BRĪDINĀJUMS! Braukšana ar nepilnīgi nokomplektē- tu vai bojātu pļaušanas mehānisma aizsargaprīkojumu. Mauriņa traktoru drīkst izmantot tikai tad, ja tam ir uzstādīts izlādes kanāls sānu izlādei. Ja tas nav uzstādīts, traktora ekspluatācija nav atļauta, jo šādi pastāv risks saskarties ar pļaušanas mehānis- ma nažiem. Bojātā aizsargaprīkojuma detaļa nekavējoties ir jānomaina ar oriģi- nālu rezerves daļu. BRĪDINĀJUMS! Risks, pļaušanas mehānisma aizsar- gaprīkojuma detaļu maiņas laikā. Mauriņa traktora aprīkojuma maiņu drīkst veikt tikai tad, kad ir apturēts mo- tors un izņemta aizdedzes atslēga. Lai nomainītu sānu izlādes režīmam paredzētās detaļas ar mulčēšanas režīmam paredzētajām detaļām, rīkojieties, kā turpmāk norādīts:

1. Izslēdziet motoru.

2. Izņemiet aizdedzes atslēgu un nodrošiniet, lai

bez neviens nevar to bez atļaujas paņemt.

3. Noņemiet sānu izlādes (24/a) kanālu (24/1).

4. Ievietojiet pļaušanas mehānismam (24/b)

mulčēšanas stiprinājumu (24/2).

5. Ar fiksācijas skavu (24/3, 24/c) aizveriet mul-

čēšanas stiprinājumu.

6. Pārbaudiet, vai mulčēšanas stiprinājums ir

nofiksēts (24/2). Modelim ar pļaušanas platumu 110cm (25) Mulčēšanas savienojuma noņemšana (25/1).

1. Atbrīvojiet skavu (25/2).

2. Izņemiet mulčēšanas savienojumu no fiksāci-

jas stiprinājuma (25/3).

7.5.4.5 Pļaušanas intervāls

Ņemiet vērā, ka dažādos gadalaikos zāle aug at- šķirīgi. Pavasara sākumā ieteicams izvēlēties īsāku pļaušanas intervālu. Pagariniet pļaušanas intervālu, jo pļaušanas sezonai ritot, zāles augša- nas ātrums samazināsies. Ja mauriņš ilgāku laiku nav ticis pļauts, vispirms izvēlieties augstāku griešanas augstuma iestatī- jumu un pēc tam divas dienas vēlāk pļaujiet at- kārtoti ar zemāku griešanas augstuma iestatīju- mu.

7.5.4.6 Garas zāles pļaušana

Ja zāle ir garāka nekā parasti vai ja zāle ir pārāk mitra, pļaujiet mauriņu ar augstāku griešanas augstuma iestatījumu. Pēc tam vēlreiz nopļaujiet mauriņu ar zemāku, standarta izvēlēto iestatīju- mu.

7.5.4.7 Griešanas nažu apkope

Visas pļaušanas sezonas laikā rūpējieties par to, lai griešanas nazis būtu ass, citādi var tikt izrauti un traumēti zāles stiebri. Saplēstu zāles stiebru sāni kļūst brūni. Tādējādi tiek pasliktināta zāles augšana, kā arī tiek paaugstināta zāles uzņēmī- ba pret slimībām.

Pēc katras lietošanas reizes pārbaudiet, vai griešanas nazis ir ass un vai tam nav nodilu- ma vai bojājuma pazīmes! Ja nepieciešams, vērsieties servisa uzņēmumā.

Nomainot nazi izmantojiet tikai oriģinālos re- zerves nažus.

8 MAURIŅA TRAKTORA TĪRĪŠANA

Mauriņa traktoru ir regulāri jātīra, lai panāktu tā optimālu funkcionēšanu un ilgu darba mūžu. Pēc katras izmantošanas reizes iztīriet mauriņa traktoru no netīrumiem. Tīrīšanai neizmantojiet augstspiediena mazgāša- nu. Augstspiediena mazgātāja vai dārza šļūtenes ūdens strūkla var radīt elektronikas bojājumus vai īssavienojumu. Uzmanieties, lai, jo sevišķi, motors, pārvadi un gultņi, kā arī visa elektronikas sistēma nenonāktu saskarsmē ar ūdeni.LV

Transportēšana BRĪDINĀJUMS! Uzmanieties tīrīšanas laikā! Visu tīrīšanas darbu laikā:

Apturiet motoru un izņemiet aizde- dzes atslēgu.

Uz tīrīšanas laiku noņemtās drošī- bas ietaises ir pēc tīrīšanas atkal jā- uzliek atpakaļ.

APDEGUMU GŪŠANAS RISKS: Tī- riet mauriņa traktoru tikai tad, kad tas ir atdzisis. Motors, pārvadi un skaņas slāpētājs ir ļoti karsti!

SAGRIEŠANĀS RISKS: Strādājot ar griezējmehānismiem, uzmanieties no asajiem asmeņiem. Vairākasme- ņu pļaujmašīnās viena griezējmehā- nisma kustība var izraisīt visu pārējo izkustēšanos!

8.1 Korpusa, motora un pārvadu tīrīšana

Nemazgājiet motoru un visus galvenos mezglus (riteņus, transmisijas, asmeņu novietne) ar ūdeni vai augstspiediena tīrītāju. Ūdens iekļūšana aizdedzē, karburatorā vai gaisa filtrā var radīt darbības traucējumus. Ūdens iekļū- šana gultņos var noskalot smērvielas un tādējādi radīt gultņu bojājumus. Dubļus un zāli noņemiet ar drānas gabalu, rokas slotiņu, birsti garā kātā vai ko tamlīdzīgu. UZMANĪBU! Elektroniskajās sistēmās iekļuvis ūdens var radīt bojājumus! Mazgājot traktoru ar ūdeni uzmanieties, lai ūdens nenokļūtu elektroniskajās sis- tēmās! 9 TRANSPORTĒŠANA BRĪDINĀJUMS! Saspiešanas risks, ko rada krītoša ie- rīce! Ar ierīces pašmasu iespējamas smagas traumas.

Ievērojiet īpašu piesardzību, iekrau- jot un izkraujot ierīci uz transporta lī- dzekļa transportēšanai! Pārvietojot transporta traktoru ar transportu (pie- mēram, automašīnas piekabi), ir jāievēro, lai tiktu nodrošināta pļāvēja amortizācija. Transportēšanas laikā ņemiet vērā transporta lī- dzekļa vilktspēju un mauriņa traktoram nepiecie- šamos stiprinājumus. 10 APKOPES DARBI Uzmanieties apkopes darbu veikšanas laikā! Visu apkopes darbu laikā:

Uz apkopes laiku noņemtās drošības ietai- ses, pēc apkopes darbu pabeigšanas ir atkal jāuzliek atpakaļ.

APDEGUMU GŪŠANAS RISKS: Strādājiet ar mauriņa traktoru tikai tad, kad tas ir atdzisis. Motors, pārvadi un skaņas slāpētājs ir ļoti karsti!

SAGRIEŠANĀS RISKS: Strādājot ar griezēj- mehānismiem, uzmanieties no asajiem as- meņiem. Vairākasmeņu pļaujmašīnās viena griezējmehānisma kustība var izraisīt visu pārējo griezējmehānismu izkustēšanos.

Detaļu nomaiņai izmantojiet tikai oriģinālās rezerves daļas.

Šaubu gadījumā vienmēr sazinieties ar spe- ciālistu vai ražotāju.

10.1 Tehniskās apkopes plāns

Šos darbus var paveikt pats lietotājs. Visi tehnis- kās apkopes, servisa un remonta darbi ir veicami tikai pilnvarotā servisa centrā. Lūdzu ievērojiet, ka, saskaņā ar ieeļļošanas plā- nu, ieeļļošanu ir vēlams veikt katru gadu.367 Apkopes darbi Darbība Pirms katras lietoša- nas rei- zes Pēc kat- ras lieto- šanas reizes Pēc pir- majām 5 stundām Pēc kat- rām 25 darba stundām Pēc kat- rām 50 darba stundām Pirms katras uzglabā- šanas reizes Jāpārbauda eļļas līmenis motorā

Jānomaina motora eļļa

X X Gaisa filtra tīrīšana

Jāpārbauda aizdedzes sve- ces

Jāpārbauda bremzes (brem- zēšanas mēģinājums taisnā līnijā)

Jāpārbauda spiediens riepās X Pārbaudiet pļaušanas asme-

Jāpārbauda vai detaļas nav vaļīgas X X Jāpārbauda ķīļsiksna (vizu- ālā kontrole)

Jāiztīra mauriņa traktors X Jāiztīra gaisa ieplūdes atve- res motorā

Jāiztīra transmisija no zāles atgriezumiem

)* skatīt motora ražotāja lietošanas instrukciju

Intensīvas izmantošanas un augstas temperatūras apstākļu gadījumā, tehnis- kās apkopes intervāli var būt mazāki par tabulā norādītajiem.

10.2 Ieeļļošanas plāns

Lai nodrošinātu līganu kustīgo detaļu kustību, vis- maz reizi gadā ir jāveic šo detaļu ieeļļošana. Pirms ieeļļošanas nomazgājiet vai arī noslaukiet ar lupatu visas ieeļļojamās detaļas. Neizmantojiet ūdeni, lai izvairītos no rūsas veidošanās. Ieeļļošanas vietas:

Ieeļļojiet ar daudzfunkcionālo eļļu ass pirks- tus kreisajā un labajā pusē (11).

Nosmidziniet priekšējo asi pie rāmja (10) ar izsmidzināmo eļļu.

Ieziest stūres mehānisma (12) zobratus un zāģa segmentus ar daudzfunkcionālo smēr- vielu.

Ieziest priekšējās un aizmugurējās ass (13) rullīšu gultņus un rumbas ar daudzfunkcionā- lo smērvielu.

Lai ieziestu asis un gultņus ir jānoņem priekšējie un aizmugurējie riteņi.

Rotējošās detaļas un gultņi: jāieeļļo visas kustīgās rotējošās detaļas un gultņi.

Riteņa maiņu drīkst veikt, tikai atrodoties uz hori- zontāla un stingra pamata.

1. Apturiet mauriņa traktoru un izņemiet aizde-

2. Pilnībā nospiediet bremžu pedāli (03/1) un

nobloķējiet to ar stāvbremzes sviru (03/2).

3. Nodrošiniet mauriņa traktoru pret ripošanu ar

ķīļiem. Nolieciet ķīļus tajā pusē, kas netiks pacelta.

4. Lai varētu nomainīt riteni, paceliet mauriņa

traktoru vienā pusē ar piemērotu pacēlāju (piemēram, domkratu). Paceliet traktoru tik daudz, lai nomaināmais ritenis brīvi grieztos. Uzmanību! Pastāv ierīces bojājumu risks. Uzmanieties, lai pacelšanas laikā nesaliektu nevienu traktora detaļu. Atspiediet pacēlāju tikai pret stabilām metāla detaļām.

5. Nostipriniet mauriņa traktoru aiz korpusa ne-

sošā elementa ar stabiliem paliktņiem (pie- mēram, koka klucīšiem), lai tas nevarētu slī- dēt vai nolaisties zemāk.

6. Noņemiet drošības uzmavu (09/1).

7. Ar skrūvgriezi izņemiet sprostpaplāksni

(09/2). Pārliecinieties, ka tā netiks pazaudēta.

Norādījums:Noņemot aizmugurējo riteni ne- drīkst pazaudēt sprūdtapu!

10. Pirms samontēšanas, notīriet asi un riteņa

caurumus un ieziediet abus ar daudzfunkcio- nālo smērvielu.

11. Uzlieciet riteni uz ass.

Norādījums:Uzliekot aizmugurējo riteni, sprūdtapas un aizmugurējā riteņa atverei ir jābūt vienai virs otras, lai viegli varētu ievietot sprūdtapu.

12. Uzlieciet starplikas paplāksnes uz ass.

13. Iespiediet sprostpaplāksni ass gropē. Ja Jūs

izmantojat knaibles, uzmanieties, lai ar knaiblēm nesabojātu asi.

14. Uzlieciet drošības uzmavu uz ass.

Mauriņa traktorā nav nevienas ierīces, kas veiktu akumulatora uzlādi. Precīza baterijas specifikācija: skatīt bateriju kas- ti. Akumulators atrodas zem motora pārsega. Pamatā akumulators ir uzlādēts jau rūpnīcā. Drošības norādījumi BRĪDINĀJUMS! Nepareiza apiešanās ar akumulatoru ir bīstama! Lai izvairītos no riska, kas var rasties ne- pareizi rīkojoties ar akumulatoru, lūdzu ievērojiet šādus nosacījumus!

Akumulators nedrīkst atrasties atklātas lies- mas tuvumā, to nedrīkst dedzināt un novietot sildītāju tuvumā. Pastāv eksplozijas risks.

Pa ziemu uzglabājiet akumulatoru vēsā, sau- sā telpā (10 - 15 °C). Uzglabāšanas laikā jā- izvairās no sasaluma temperatūras.

Neatstājiet akumulatoru ilgstoši neuzlādētu. Tad, kad akumulators ilgāku laiku netiek lie- tots, to vajadzētu uzlādēt, izmantojot piemē- rotu uzlādes ierīci.

Nebojāt akumulatoru. Elektrolīts (sērskābe) ir kodīgi ādai un apģērbam – nekavējoties maz- gāt ar lielu ūdens daudzumu.

Turiet akumulatoru tīru. Tikai noslaukiet ar sausu drānu. Neizmantot ūdeni, benzīnu, šķī- dinātāju vai ko tamlīdzīgu!

Uzturēt pieslēgvietas tīras un ieeļļot tās ar akumulatoru polu smērvielu.

Nesaslēgt pretējos polus. Akumulatora uzlāde Uzlāde ir nepieciešama:

Pirms uzglabāšanas ziemā.

Pirms ilgstošas ierīces dīkstāves (ilgākas par 3 mēnešiem). BRĪDINĀJUMS! Nepareiza akumulatora uzlāde ir bīs- tama! Uzlādēšanas ierīces lādēšanas strāvas stiprums nedrīkst pārsniegt 5A un lādē- šanas spriegums nedrīkst pārsniegt 14,4V. Augstāka sprieguma gadījumā pastāv akumulatora eksplozijas risks! Ar bateriju strādājiet tikai pie izņemtas aizdedzes atslēgas. Mēs iesakām šo noslēgto akumulatoru, kuram nav nepieciešama apkope, uzlādēt ar īpaši pie- mērotu uzlādes ierīci (pieejama pie jūsu izplatītā- ja). Pirms akumulatora uzlādes, iepazīstieties ar uz- lādes ierīces ražotāja lietošanas instrukciju.369 Uzglabāšana ESIET PIESARDZĪGI! Īssavienojuma risks! Lai izvairītos no īssavienojuma, vienmēr pirmo atvienojiet un pēdējo pievienojiet negatīvo (-) strāvas kabeli. Ar bateriju strādājiet tikai pie izņemtas aizdedzes atslēgas!

1. Izņemiet aizdedzes atslēgu (01/3).

2. Atveriet motora pārsegu.

3. Pievienojiet uzlādes ierīces pieslēgus pie ba-

terijas polu pieslēgvietām.

Ievērojiet polaritāti:

Sarkanais pieslēgs = pozitīvais pols

Melnais pieslēgs = negatīvais pols

4. Pieslēdziet uzlādes ierīci strāvas padevei un

10.5 Pļāvēja noņemšana

Pļāvēju ir jānoņem, lai varētu izmantot traktoru ziemas darbos, kā arī lai nomainītu ķīļsiksnu.

1. Stūres rats pagriezt pa kreisi līdz galam (14).

2. Atlaist vaļīgāk ietvara cilindrisko skrūvi (15)

par 5-6 apgriezieniem.

3. Nolaist pļāvēju uz zemāko iestatījumu (16).

4. Noņemt pļāvēja savalkatsperi (17).

5. Atkal iestatīt pļāvēju uz augšējo iestatījumu

6. Atāķēt ķīļsiksnas kanālu (19).

8. Atkal nolaist pļāvēju uz zemāko iestatījumu

9. Noņemt četras sprostpaplāksnes no pļāvēja

10. Noņemt satvarcilpas pār skrūvēm (22).

11. Izņemiet pļāvēju no sāniem labajā pusē (ska-

toties braukšanas virzienā).

10.6 Ķīļsiksnas maiņa

Lai nomainītu ķīļsiksnu, sertificētā servisā. 11 UZGLABĀŠANA Mauriņa traktoru ir jāsargā no laikapstākļiem, se- višķi no mitruma, lietus un ilgstošas atrašanās saulē. Nekad neuzglabājiet mauriņa traktoru ar pilnu degvielas tvertni telpās, kurās degvielas izgaroju- mi var nonākt saskarē ar atklātu liesmu vai dzirk- stelēm. Novietojiet mauriņa traktoru tikai automa- šīnu uzglabāšanai piemērotās telpās. Ja vien tas ir iespējams, novietojiet mauriņa trak- toru uzglabāšanai ziemā ar tukšu degvielas tvert- ni. Degviela var izgarot. Pirms ilgtermiņa uzglabāšanas no degvielas tvertnes un karburatora ir jāatsūknē degviela, lai izvairītos no tās nogulsnēšanās un vēlākiem sa- režģījumiem ar iedarbināšanu. Sazinieties ar sa- vu specializēto darbnīcu.

12 PALĪDZĪBA TRAUCĒJUMU

GADĪJUMĀ ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un re- montdarbus, vienmēr lietojiet aizsar- gcimdus!

Ja rodas bojājumi, kas nav uzskaitīti ša- jā tabulā, vai bojājumi, kurus nevarat no- vērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru. Problēma Iemesls Novēršana Motoru nevar iedarbināt. Trūkst degvielas. Uzpildīt degvielas tvertni, pārbaudīt gai- sa padevi degvielas tvertnē, pārbaudīt degvielas filtru. Slikta, netīra degviela, tver- tnē ir veca degviela. Vienmēr izmantojiet svaigu degvielu no tīriem konteineriem; iztīrīt karburatoru (klientu apkalpošanas dienesta darbnī- ca).LV

Palīdzība traucējumu gadījumā Problēma Iemesls Novēršana Piesārņots gaisa filtrs. Iztīrīt gaisa filtru (skatīt motora ražotāja lietošanas instrukciju). Nav dzirksteles. Notīrīt aizdedzes sveces, iespējams, ie- likt jaunas, pārbaudīt aizdedzes kabeli, pārbaudīt aizdedzes bloku (klientu ap- kalpošanas dienesta darbnīca). Pēc vairākkārtējiem mēģinā- jumiem iedarbināt motoru, motora telpā ir pārāk daudz degvielas. Izņemiet un izžāvējiet aizdedzes sveci. Nestrādā palaidējs. Tukšs vai vājš akumulators. Uzlādējiet akumulatoru. Nestrādā vadītāja sēdekļa drošības slēdzis. Kārtīgi apsēsties vadītāja vietā; slēdža defekts. Nestrādā bremžu pedāļa dro- šības slēdzis. Nospiest bremžu pedāli līdz galam. Pieslēgts pļaušanas mehā- nisms. Izslēdziet pļaušanas mehānismu. Veiciet akumulatora (+) ka- beļa izolāciju. Pārbaudiet izolāciju, ja nepieciešams, nomainiet. Samazināta motora jau- da. Pārāk gara vai īsa zāle. Noregulējiet pļaušanas augstumu; atbrī- vojiet pļaušanas mehānismu, pabraucot nedaudz atpakaļ. Piesārņots gaisa filtrs. Iztīrīt gaisa filtru (skatīt motora ražotāja lietošanas instrukciju). Nepareizi karburatora iestatī- jumi. Lūdziet pārbaudīt iestatījumus (klientu apkalpošanas dienesta darbnīca). Ļoti nolietots asmens. Nomainiet asmeni (klientu apkalpoša- nas dienesta darbnīca). Pārāk liels braukšanas āt- rums. Samazināt braukšanas ātrumu. Mauriņa traktors stipri vibrē. Pļaušanas mehānisms ir bo- jāts. Pārbaudiet pļaušanas mehānismu (klientu apkalpošanas dienesta darbnī- ca). Mauriņa traktors ne- brauc. Modelim ar hidrostatisko transmisiju: nav piedziņas. Pārslēdziet apvada sviru darba režīmā. Nevienmērīgs griezums. Nolietots, truls asmens. Nomainīt vai uzasināt asmeni. Līdzsva- rojiet nodilušus asmeņus (klientu apkal- pošanas dienesta darbnīca)! Nepareizais pļaušanas augstums. Izlabot pļaušanas augstumu. Pārāk mazs motora apgrie- zienu skaits. Izvēlēties maksimālo motora apgriezie- nu skaitu.371 Garantija Problēma Iemesls Novēršana Pārāk liels braukšanas āt- rums. Samazināt braukšanas ātrumu. Riteņos atšķiras riepu spie- diens. Palielināt gaisa spiedienu līdz pareiza- jam. Izlabot, lai iegūtu riepās pareizo spiedienu. Transmisija, bremzes, sa- kabe un pļaušanas mehā- nisms. Drīkst pārbaudīt tikai klientu apkalpoša- nas centrā! 13 GARANTIJA Iespējamos materiāla vai ražošanas brāķus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil- guma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī- ce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

ievērojat šo lietošanas instrukciju.

ierīce tiek izmantota atbilstoši mērķim;

tiek izmantotas oriģinālās rezerves daļas. Garantija zaudē savu spēku, ja:

tiek veikti patstāvīgi remontēšanas mēģināju- mi;

tiek veikta patvaļīga pārbūve;

ierīce netiek lietota atbilstoši paredzētajam mērķim. Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;

dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)

Iekšdedzes motoriem (uz tiem attiecas attiecīgo motoru ražotāju garantijas noteikumi). Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā no- teiktās garantijas prasības pret pārdevēju.BG
