NÁVOD K OBSLUZE Solo T 22111.7 HDSA V2 Comfort AL-KO

4. Aktivirajte kočnicu (03/1).

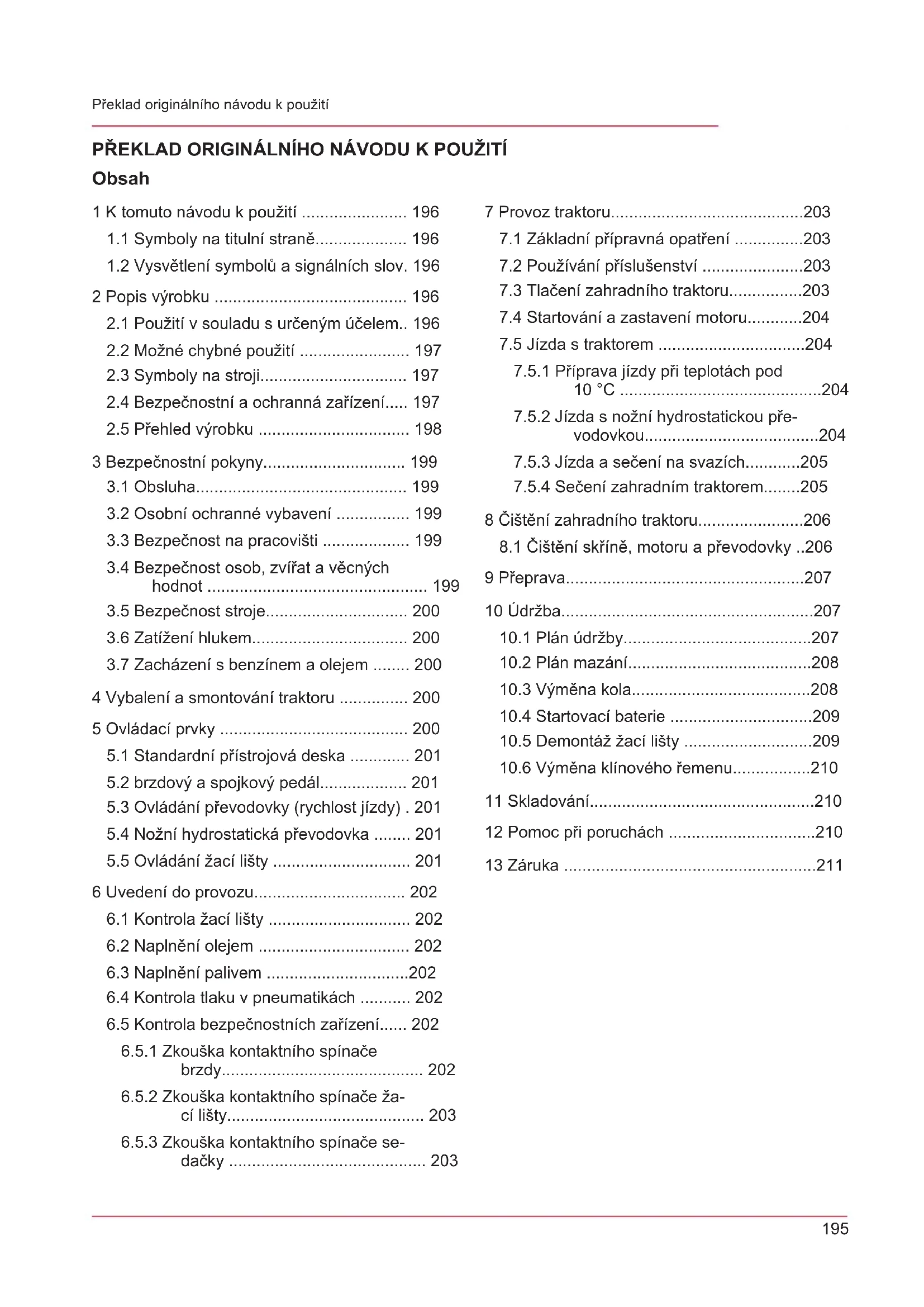

1.1 Symboly na titulní straně.................... 196

1.2 Vysvětlení symbolů a signálních slov. 196

2 Popis výrobku .......................................... 196

2.1 Použití v souladu s určeným účelem.. 196

2.2 Možné chybné použití ........................ 197

2.3 Symboly na stroji................................ 197

2.4 Bezpečnostní a ochranná zařízení..... 197

2.5 Přehled výrobku ................................. 198

3 Bezpečnostní pokyny............................... 199

3.1 Obsluha.............................................. 199

3.2 Osobní ochranné vybavení ................ 199

3.3 Bezpečnost na pracovišti ................... 199

3.4 Bezpečnost osob, zvířat a věcných

3.7 Zacházení s benzínem a olejem ........ 200

4 Vybalení a smontování traktoru ............... 200 5 Ovládací prvky ......................................... 200

5.1 Standardní přístrojová deska ............. 201

5.2 brzdový a spojkový pedál................... 201

5.3 Ovládání převodovky (rychlost jízdy) . 201

5.4 Nožní hydrostatická převodovka ........ 201

5.5 Ovládání žací lišty .............................. 201

6.2 Naplnění olejem ................................. 202

6.3 Naplnění palivem ...............................202

6.4 Kontrola tlaku v pneumatikách ........... 202

6.5 Kontrola bezpečnostních zařízení...... 202

6.5.1 Zkouška kontaktního spínače

brzdy............................................ 202

6.5.2 Zkouška kontaktního spínače ža-

cí lišty........................................... 203

6.5.3 Zkouška kontaktního spínače se-

dačky ........................................... 203 7 Provoz traktoru..........................................203

7.1 Základní přípravná opatření ...............203

7.2 Používání příslušenství ......................203

7.3 Tlačení zahradního traktoru................203

7.4 Startování a zastavení motoru............204

7.5 Jízda s traktorem ................................204

7.5.1 Příprava jízdy při teplotách pod

10°C ............................................204

7.5.2 Jízda s nožní hydrostatickou pře-

vodovkou......................................204

7.5.3 Jízda a sečení na svazích............205

7.5.4 Sečení zahradním traktorem........205

8 Čištění zahradního traktoru.......................206

8.1 Čištění skříně, motoru a převodovky ..206

10.6 Výměna klínového řemenu.................210

K tomuto návodu k použití 1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Před uvedením do provozu si bezpodmíneč- ně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečnou práci a bez- problémovou manipulaci.

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat in- formace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

Zahradní traktory se dodávají v různých vari- antách vybavení. Všimněte si prosím, že se obrázky mohou nepatrně lišit od originálu. Pokud byste měli potíže s porozuměním po- pisům, obraťte se prosím na odbornou dílnu nebo na výrobce.

Dodržujte přiložený montážní návod a návod k použití benzinového motoru.

1.1 Symboly na titulní straně

Symbol Význam Před uvedením do provozu si bez- podmínečně pečlivě přečtěte tento návod k použití. To je předpokla- dem pro bezpečnou práci a bezpro- blémovou manipulaci. Návod kpoužití Benzinový stroj neprovozujte v blíz- kosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hrozící nebez- pečnou situaci, která – pokud se jí nevy- hnete – má za následek smrt nebo váž- né zranění. VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zraně- ní. OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevy- hnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitel- nost a manipulaci.

Zahradní traktory s bočním výhozem se vyrábějí v různých provedeních. Dbejte prosím u následu- jících popisů v tomto návodu k obsluze na to, abyste si přečetli popis odpovídající vašemu za- hradnímu traktoru. Vlastnosti vašeho zahradního traktoru:

Převodovka: Nožní hydrostatická

Spojka nože: elektromagnetická

Žací ústrojí pro boční výhoz včetně uzávěru pro mulčování Rozdíly jednotlivých typů:

Šířky řezu: 95cm a 110cm

Při provádění se šířkou řezu 110cm: Mulčo- vací uzávěr je současně veden při nepouží- vání.

2.1 Použití v souladu s určeným účelem

Zahradní traktor je určený pro sečení soukro- mých zahrad kolem domů a zahrádek se sklo- nem svahu max. 10° (18%). Doplňkové využívá- ní, jako například mulčování, je dovoleno jen s použitím originálního příslušenství a při dodržení maximálních hodnot zatížení. Tento přístroj je určen výhradně jen k použití vsoukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže197 Popis výrobku budou považovány za použití k jinému než urče- nému účelu a mají za následek zánik záruky, dá- le ztrátu konformity (značka CE) a odmítnutí jaké- koli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

2.2 Možné chybné použití

Zahradní traktor není koncipovaný pro použití k podnikatelským účelům ve veřejných parcích, sportovištích, zemědělství a lesnictví. VÝSTRAHA! Nebezpečí způsobené přetížením za- hradního traktoru! Při používání přívěsu dbejte zvláště na to, aby nedošlo k překročení přípustných zatížení v tahu a stoupání/sklonu. Jejich překročení může přetěžovat brzdný vý- kon zahradního traktoru a vést k nebez- pečným situacím! UPOZORNĚNÍ Dbejte na to, že zahradní traktor nemá schválení kprovozu na veřejných komu- nikacích a nesmí se tedy provozovat na veřejných komunikacích!

2.3 Symboly na stroji

Před uvedením do provozu si přečtěte návod k použití! Během sečení se musí další oso- by, zvláště děti a zvířata, zdržo- vat v bezpečné vzdálenosti od pracovního prostoru. Před prováděním opraváren- ských a údržbářských prací vy- táhnout klíč ze zapalování! Pozor nebezpečí! Nohy a ruce udržujte dál od řezacího ústrojí! Nejezdit na svazích se sklonem větším jak 10° (18%)! Nebezpečí: Zde nevstupovat! Nebezpečí popálení horkým po- vrchem!

2.4 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí v důsledku odstranění ne- bo manipulace s bezpečnostním zaří- zením! Jakýkoli provoz s odstraněným nebo manipulovaným bezpečnostním zaříze- ním je zakázaný. Vadná bezpečnostní zařízení se musí neprodleně opravit ne- bo vyměnit! K bezpečnostním zařízením patři především:

Kontaktní spínač brzdy

Kontaktní spínač žací lišty

Kontaktní spínač sedačky

Kryt bočního výhozuCZ

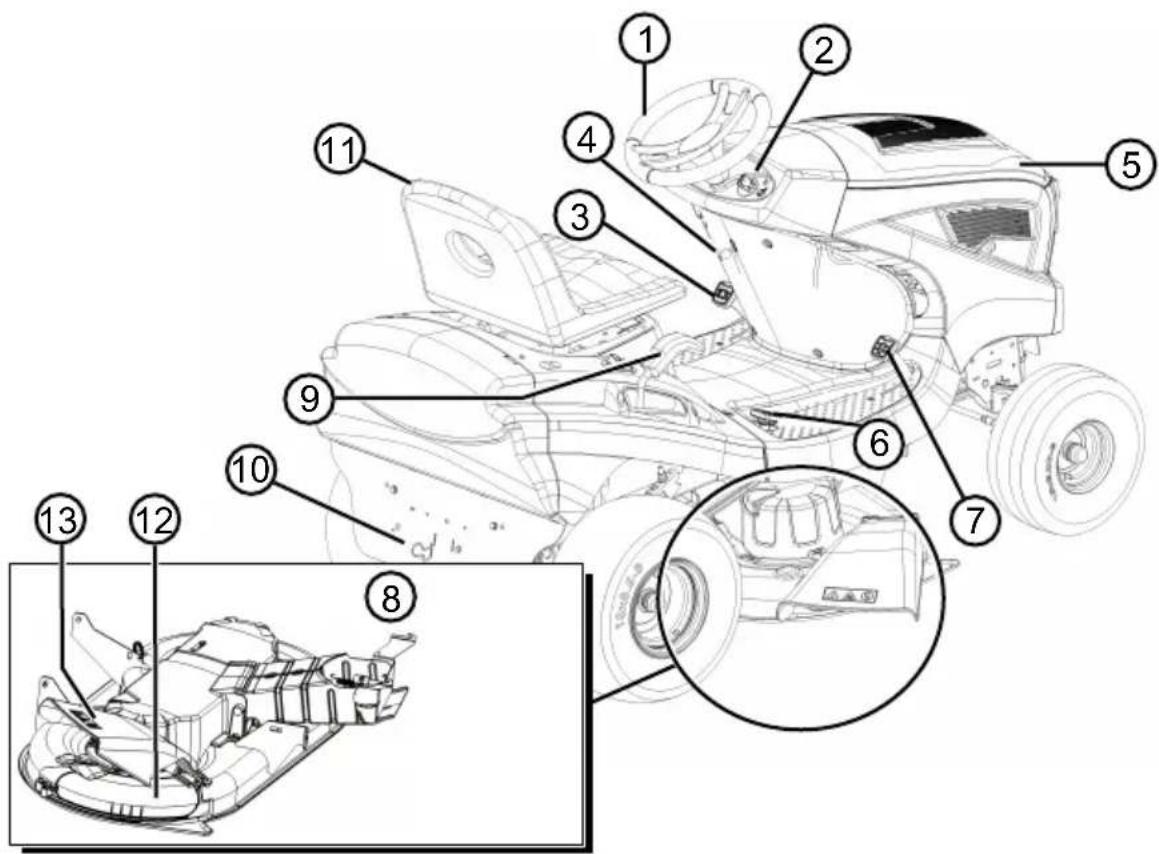

1 Volant 8 Žací lišta 2 Přístrojová deska 9 Nastavení výšky střihu 3 Brzdový pedál 10 Obtok převodovky 4 Stavěcí páka brzdového pedálu 11 Sedadlo řidiče 5 Kryt motoru 12 Mulčovací uzávěr 6 Ovládání převodovky dozadu 13 Kryt bočního výhozu 7 Ovládání převodovky dopředu199 Bezpečnostní pokyny

3 BEZPEČNOSTNÍ POKYNY

NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěž- ších zranění! Neznalost bezpečnostních pokynů ob- sluhy může vést k těžkým zraněním a dokonce k smrti.

Než stroj použijete, respektujte všechny bezpečnostní pokyny a po- kyny k obsluze tohoto návodu k pou- žití i návody k použití, na které jste byli odkázáni.

Všechny dodané dokumenty uscho- vejte pro budoucí použití.

Mladiství mladší 16 let nebo osoby, které ne- jsou seznámeny s návodem k použití, ne- smějí stroj používat. Respektujte eventuální bezpečnostní předpisy dané země týkající se minimálního věku uživatele.

Neobsluhujte stroj pod vlivem alkoholu, drog nebo léků.

3.2 Osobní ochranné vybavení

Aby se předešlo zranění hlavy a končetin, ja- kož i poškození sluchu, je třeba nosit oděv a ochranné vybavení podle předpisů.

Oděv musí být účelný (těsně přiléhající) a ne- smí nijak omezovat. U dlouhých vlasů se mu- sí povinně nosit vlasová síťka. Nikdy nenoste volné díly ošacení nebo doplňky, které by se mohly vtáhnout do přístroje, např. šály, široké košile, dlouhé řetízky kolem krku.

Osobní ochranné vybavení se skládá z:

3.3 Bezpečnost na pracovišti

Pracujte jen za denního světla nebo za velmi jasného umělého osvětlení.

Přístroj používejte jen na pevném a rovném podkladu a ne v šikmé poloze.

3.4 Bezpečnost osob, zvířat a věcných

Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.

Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.

Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.

Udržujte bezpečnostní odstup od osob a zví- řat, resp. vypněte přístroj, když se přiblíží osoby nebo zvířata.

Na zařízení neberte žádné cestující.

Nemiřte výfukovým paprskem motoru nikdy na osoby a zvířata, jakož i na hořlavé produk- ty a předměty.

Nikdy nesahejte do sací a větrací mřížky, když běží motor. Rotující části přístroje mo- hou způsobit zranění.

Přístroj vypněte vždy, když ho nepotřebujete, např. při přechodu na jinou pracovní oblast, při údržbě a opravách, při tankování směsi benzínu a oleje.

Nesečte za bouřky. Traktor nemá ochranu před úderem blesku.

Vždy sekejte příčně ke svahu.

Zahradní traktor může svou vlastní hmotností způsobit vážná poranění. Při nakládání a vy- kládání zahradního traktoru pro přepravu v autě nebo na přívěsu postupujte velmi opatr- ně.

Tento zahradní traktor se nesmí tahat. Pro přepravu na veřejných komunikacích se musí používat vhodné vozidlo.

Neprovozujte zahradní traktor ve špatně vět- raných prostorách (např. garáži). Výfukové plyny obsahují jedovatý kysličník uhelnatý a jiné škodlivé látky.

Přístroj vypněte ihned, pokud se stane úraz, abyste zabránili dalším poraněním a věcným škodám.

Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Opotřebované nebo vad- né díly přístroje mohou zapříčinit těžké úrazy.

Používejte pouze originální náhradní díly a originální příslušenství.

Před každým použitím: Zkontrolujte všechna bezpečnostní zařízení, jak je popsáno vtom- to návodu.

Nepoužívaný přístroj ukládejte mimo dosah dětí.

Děti a mladistvé poučte, aby si se zařízením nehráli.CZ

Vybalení a smontování traktoru

3.5 Bezpečnost stroje

Přístroj používejte jen za následujících pod- mínek:

Přístroj není znečištěný.

Stroj nevykazuje žádná poškození.

Všechny ovládací prvky fungují.

Přístroj nepřetěžujte. Je určen pro lehké prá- ce v soukromém sektoru. Přetížení vedou k poškození stroje.

Přístroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Poškozené díly vždy vy- měňte za originální náhradní díly výrobce. Je-li stroj provozován s opotřebenými nebo poškozenými díly, nemohou být vůči výrobci uplatňovány nároky na záruční plnění. UPOZORNĚNÍ Opravářské činnosti smí provádět pouze kompetentní odborné provozovny nebo náš servis.

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporuče- ných a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se na- cházejících osob noste vhodnou ochranu sluchu.

3.7 Zacházení s benzínem a olejem

NEBEZPEČÍ! Nebezpečí výbuchu a požáru Vytékající směs benzínu a vzduchu způ- sobuje výbušnou atmosféru. Vznět, vý- buch a požár mohou při neodborném za- cházení s palivem vést k těžkým úrazům a dokonce k smrti.

Při zacházení s benzínem nekuřte.

Manipulujte s benzínem pouze ven- ku a nikdy ne v uzavřených místnos- tech.

Bezpodmínečně dodržujte v násle- dujícím uvedená pravidla chování.

Přepravujte a skladujte benzín a olej výlučně v nádržích, které jsou k tomu schválené. Za- bezpečte, aby k uskladněnému benzínu a oleji neměly přístup děti.

Zajistěte kvůli prevenci kontaminace půdy (ochrana životního prostředí), aby při tanko- vání neunikl do půdy žádný benzín ani olej. K natankování používejte trychtýř.

Nikdy netankujte přístroj v uzavřeném prosto- ru. Na podlaze se mohou nashromáždit ben- zínové výpary a může nastat vznět nebo do- konce výbuch.

Neprodleně setřete rozlitý benzín z přístroje a z podlahy. Textilie, kterými jste benzín utírali, nechejte vyschnout na dobře větraném mís- tě, než je zlikvidujete. V jiném případě by mohlo nastat náhlé samovznícení.

Pokud jste benzín rozlili, vznikají benzínové výpary. Proto nestartujte přístroj na stejném místě, ale nejméně v 3 m vzdálenosti.

Zabraňte kontaktu kůže s ropnými produkty. Nevdechujte benzínové výpary. K natanková- ní si vždy berte pracovní rukavice. Pravidelně vyměňujte a čistěte svůj ochranný oděv.

Dbejte na to, aby Vaše šaty nepřišly do kon- taktu s benzínem. Oděv ihned vyměňte, po- kud se na něj dostal benzín.

Nikdy netankujte přístroj s běžícím nebo hor- kým motorem.

4 VYBALENÍ A SMONTOVÁNÍ

TRAKTORU Při vybalování a montáži traktoru dodržujte přilo- žený montážní návod. UPOZORNĚNÍ Také dodržujte přiložený návod k použití benzinového motoru. VÝSTRAHA! Nebezpečí v důsledku neúplné mon- táže! Zahradní traktor se nesmí provozovat, pokud není kompletně smontovaný! Proveďte všechny montážní práce po- psané v montážním návodu. V případě pochybností se před uvedením do pro- vozu zeptejte odborníka, zda byla mon- táž provedena správně! Vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční.

V následujícím odstavci jsou popsány ovládací prvky zahradního traktoru s bočním výhozem. Dbejte prosím na to, abyste si přečetli popis od- povídající vašemu zahradnímu traktoru.201 Ovládací prvky

5.1 Standardní přístrojová deska

V následujícím odstavci budou vysvětleny prvky standardní přístrojové desky (01). Ovládání otáček motoru (01/2) UPOZORNĚNÍ Mějte na paměti, že ovládání regulátoru ovlivňuje při jízdě rychlost traktoru! U regulátoru s integrovaným sytičem: Posouváním regulátoru (01/2) se zvyšují a snižují otáčky motoru a ve zcela horní poloze se připojí sytič. Připojení sytiče: Regulátor (01/2) posuňte až nahoru ke značce sytiče. Tuto polohu používejte výhradně ke startování moto- ru. Upozornění: Některé varianty traktoru disponují samostatným knoflíkem sytiče (01/1) na přístrojové desce. Ten se musí při startu traktoru dodatečně vytáhnout. Pokud motor běží, knoflík opět pomalu zasouvat! Sečení: V této poloze běží motor s maxi- málními otáčkami. Volnoběh: V této poloze běží motor s nej- nižšími otáčkami. Zámek zapalování (01/3, 05) Poloha Funkce 0 Motor vypnutý. Klíč zapalování se může vytáhnout. I Světlomety zapnuty. Po nastartování motoru se v této po- loze zapnou světlomety (volitelně). II Provozní poloha, když motor běží. III Startovací poloha pro nastartování motoru. Jakmile motor běží, klíček uvolněte. Ten se vrátí zpět do provozní polohy II.

5.2 brzdový a spojkový pedál

Brzda: Když sešlápnete pedál (03/1) úplně dolů, uvede se v činnost brzda u převodovky, traktor zastaví.

Parkovací brzda: Když při sešlápnutém brz- dovém/spojkovém pedálu (03/1) zatáhnete stavěcí páku (03/2) nahoru, brzda se zajistí. Opětovným sešlápnutím pedálu se brzda uvolní.

5.3 Ovládání převodovky (rychlost jízdy)

Zahradní traktory jsou vybaveny nožní hydrosta- tickou převodovkou. Pro jízdu dopředu a jízdu vzad jsou na pravé straně umístěny dva samostatné pedály. Směr jíz-

Popis Dopředu Při jízdě dopředu sešlápněte přední pedál (02/2). Zpětný chod Při jízdě dozadu sešlápněte zadní pedál (02/1). Upozornění: Je-li sešlápnutý jen pe- dál pro jízdu dozadu, je žací lišta odpojena. Sečení při jízdě dozadu: viz Kapito- la 7.5.4.2 "Sečení při jízdě dozadu", strana205.

5.4 Nožní hydrostatická převodovka

Nožní hydrostatická převodovka se ovládá dvě- ma pedály (02/1 a 02/2). K rozjezdu uvolněte s motorem v chodu nejdříve parkovací brzdu tím, že sešlápnete brzdový pe- dál (03/1) a poté stisknete pedál (02/2) k jízdě dopředu nebo pedál (02/1) k jízdě dozadu. Čím dále pedál sešlápnete, tím rychleji pojedete ve zvoleném směru. Jízda vpřed: Sešlápněte na pravé straně přední pedál (02/2). Couvání: Sešlápněte na pravé straně zadní pe- dál (02/1).

5.5 Ovládání žací lišty

Nastavení výšky sečení Výšku žací lišty zahradního traktoru lze v několi- ka stupních nastavit pákou (04/1) vpravo vedle sedadla řidiče.

1. Pohybujte nastavovací pákou (04/1) v poža-

dovaném směru. Páka dolů znamená nízkou výšku střihu, páka nahoru vysokou výšku stři- hu. Zapnutí žací lišty Elektrické zapnutí: Vpravo vedle sedadla řidiče se nachází spínač (03/3). Tím zapnete žací lištu.CZ

VÝSTRAHA! Nebezpečí v důsledku neúplné mon- táže! Zahradní traktor se nesmí provozovat, pokud není kompletně smontovaný! Proveďte všechny montážní práce po- psané v montážním návodu. V případě pochybností se před uvedením do pro- vozu zeptejte odborníka, zda byla mon- táž provedena správně! Vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční.

6.1 Kontrola žací lišty

Před používáním se vždy musí vizuálně zkontro- lovat, zda žací nástroj, upínací svorník a celá ža- cí jednotka nejsou opotřebené nebo poškozené. Aby se zabránilo nevyváženému chodu, musí se opotřebené nebo poškozené nože nahradit nový- mi.

Před prvním uvedením do provozu se musí motor naplnit olejem. Dodržujte při tom prosím návod výrobce motoru. Dbejte také na to, že stav oleje se musí v pravidelných intervalech kontrolovat a olej se musí eventuálně doplnit.

6.3 Naplnění palivem

VÝSTRAHA! Nebezpečí při nakládání s palivem! Palivo je vysoce hořlavé. Palivovou ná- drž naplňujte jen na volném prostranství! Nekuřte! Netankujte s běžícím nebo hor- kým motorem! K natankování používejte vhodný trychtýř nebo plnicí hubici, aby se palivo nemohlo vylít na mo- tor, na kryt nebo na zem. Z bezpečnostních důvodů se musí uzávěr palivo- vé nádrže a ostatní plnicí uzávěry při poškození vyměnit. Pokud palivo přeteklo, nesmí se motor startovat. Místa na traktoru znečištěná palivem se musí očistit a rozlité palivo se musí ze země, z motoru a krytu odsát a setřít hadrem. Dokud palivové výpary nevyprchají, je nutné se vyvarovat jakéhokoli pokusu o nastartování. Palivo uchovávejte jen v nádobách k tomu urče- ných. Používejte bezolovnatý benzin, min. ROZ 91. Naplnění nádrže (06)

1. Zastavte popřípadě motor a z bezpečnost-

ních důvodů vytáhněte klíč ze zapalování.

2. Počkejte, až se motor trochu ochladí (nebez-

pečí exploze od vzníceného paliva!).

3. Otevřete kryt motoru.

4. Otevřete kryt palivové nádrže (06/1) a naplň-

te palivo. Upozornění:Zamezte přeplnění palivové ná- drže!

5. Uzavřete uzávěr palivové nádrže (06/1).

6. Uzavřete kryt motoru.

Tlak v pneumatikách kontrolujte v pravidel- ných intervalech.

Požadovaný tlak vzduchu odečtěte na pneu- matikách (doporučení 1 bar). UPOZORNĚNÍ 1PSI = 0,07bar. Tlak v pneumatikách se může kontrolovat a vzduch doplňovat běžnou nožní hustilkou.

6.5 Kontrola bezpečnostních zařízení

Bezpečnostní zařízení se musí před každým na- startováním zahradního traktoru zkontrolovat. VÝSTRAHA! Nebezpečí při kontrole bezpečnost- ních zařízení! Kontrola bezpečnostních zařízení se smí provádět jen z místa řidiče a když se v blízkosti nenachází žádné další osoby nebo zvířata! Všechny zkoušky provádějte na rovném podkla- du, aby se zahradní traktor nemohl nechtěně roz- jet.

6.5.1 Zkouška kontaktního spínače brzdy

Kontaktní spínač brzdy zajišťuje, aby nebylo možné nastartovat motor, když nebude zatažena brzda.

2. Sedněte si na sedadlo řidiče.

3. Povolte parkovací brzdu tím že sešlápnete

brzdový pedál (03/1).

4. Zkuste nastartovat motor (klíček v zapalování

v poloze III).203 Provoz traktoru UPOZORNĚNÍ Motor se nesmí nastartovat!

6.5.2 Zkouška kontaktního spínače žací

lišty Kontaktní spínač žací lišty zajišťuje, že se motor nedá nastartovat, když je aktivovaná žací lišta.

2. Sedněte si na sedadlo řidiče.

3. Sešlápněte brzdový pedál (03/1) a zatáhněte

4. Zapněte žací lištu (03/3).

5. Zkuste nastartovat motor (klíček v zapalování

v poloze III). UPOZORNĚNÍ Motor se nesmí nastartovat!

6.5.3 Zkouška kontaktního spínače sedačky

Kontaktní spínač sedačky zajišťuje, že se motor zastaví, jakmile už se při zapnuté žací liště na se- dadle řidiče nenachází žádná osoba.

1. Sedněte si na sedadlo řidiče.

2. Sešlápněte brzdový pedál (03/1) a zatáhněte

3. Nastartujte motor a nechte ho běžet s maxi-

4. Zapněte žací lištu.

5. Odlehčete sedadlo tím, že vstanete (nesestu-

pujte!). UPOZORNĚNÍ Motor se musí zastavit! 7 PROVOZ TRAKTORU VÝSTRAHA! Nebezpečí způsobená nedostatečnou znalostí zahradního traktoru! Před nastartováním traktoru si důkladně přečtěte návod k obsluze! Dbejte zvláště na všechna bezpečnostní upozornění! Všechny montážní práce a práce k uve- dení do provozu provádějte svědomitě. V případě pochybností se ptejte výrob- ce!

7.1 Základní přípravná opatření

Během sečení noste vždy pevnou obuv a dlouhé kalhoty. Nesečte nikdy bosí nebo s otevřenými sandály.

Zkontrolujte dokonale pozemek, na kterém bude zahradní traktor používán, a odstraňte všechny kameny, klacky, dráty, kosti a ostat- ní cizí předměty, které by se mohly zachytit a být odhozeny. I během sečení dávejte pozor na cizí předměty.

Proveďte všechny práce popsané v uvedení do provozu. To platí zvláště pro zkoušku bez- pečnostních zařízení.

K tahání nákladu používejte jen závěsné za- řízení! Nepřekračujte zatížení tažného zaří- zení.

Přeprava předmětů na zahradním traktoru je zakázána!

7.2 Používání příslušenství

VÝSTRAHA! Nebezpečí při používání nesprávného příslušenství nebo nesprávným pou- žíváním příslušenství! Používejte vždy jen originální příslušen- ství výrobce traktoru! Dbejte na předpisy pro používání v přilo- ženém návodu k obsluze příslušného zařízení! Používáním nepřípustného příslušenství nebo nesprávným používáním můžou vzniknout velká nebezpečí pro obsluhu a třetí osoby. Zahradní traktor by mohl být přetížený. To může vést k vážným nehodám.

7.3 Tlačení zahradního traktoru

OPATRNĚ! Nebezpečí při tlačení na šikmých plo- chách! Zahradní traktor tlačte jen na vodorov- ných plochách! Na šikmých plochách by mohl traktor nekontrolovaně sjet dolů. S hydrostatickou převodovkou Páčka obtoku (07/1) se nachází zadní stěně (07/2). Odblokování obtokového ventilu:

1. Páčku obtoku (08/1) zasuňte dolů a nechejte

Provoz traktoru ð Zahradní traktor je nyní možné tlačit.

7.4 Startování a zastavení motoru

VÝSTRAHA! Nebezpečí úrazu zásahem blesku Přístroj není nijak chráněn proti zásahu blesku.

Nesečte za bouřky. Nastartování motoru

1. Sedněte si na místo řidiče.

2. Úplně sešlápněte brzdový pedál (03/1) na le-

vé straně a zajistěte ho stavěcí pákou (03/2).

3. Ujistěte se, že žací ústrojí NENÍ zapnuté.

Zkontrolujte přitom polohu kolébkového spí- nače (03/3).

4. Pohybujte regulátorem otáček motoru (01/2)

k hornímu dorazu. Podle varianty vybavení se tam nachází značka sytiče. Pokud ne, za- táhněte za samostatný knoflík sytiče (01/1).

5. Zasuňte klíč zapalování do zámku zapalová-

6. Otočte klíčem zapalování do polohy „III“ a

držte jej tam tak dlouho, dokud motor neběží. Upozornění:Na ochranu startovací baterie by startování nemělo trvat déle než cca5sekund.

7. Klíč zapalování pak uvolněte, ten zaskočí au-

tomaticky do polohy „II“.

8. Pohybujte regulátorem (01/2) pro otáčky mo-

toru do provozní polohy. U varianty vybavení s knoflíkem sytiče ho opět zatlačte (01/1). Vypnutí motoru

1. Vypněte žací lištu (03/3).

3. Sešlápněte brzdový pedál (03/1) a zajistěte

ho stavěcí pákou (03/2).

4. Otočte klíčem zapalování (05) do polohy „0“.

5. Vytáhněte klíček ze zapalování.

VÝSTRAHA! Nebezpečí od horkého motoru! Při zastavení motoru dbejte, aby horké části motoru (například tlumič výfuku) nemohly zapálit žádné předměty nebo materiály nacházející se v blízkosti trak- toru!

7.5 Jízda s traktorem

VÝSTRAHA! Nebezpečí v důsledku nepřizpůsobe- né rychlosti! Jezděte zvláště na začátku pomalu, abyste si na chování traktoru při jízdě a brzdění zvykli! Před každou změnou směru se musí rychlost jízdy snížit tak, aby si řidič vždycky zachoval kontrolu nad zahrad- ním traktorem a ten se také přitom ne- mohl převrátit! Váš traktor je poháněný nožní hydrostatickou převodovkou.

7.5.1 Příprava jízdy při teplotách pod 10°C

1. Ujistěte se, že žací ústrojí NENÍ zapnuté.

Zkontrolujte přitom kolébkový spínač (03/3).

2. Nastartujte motor a nechejte jej pro optimali-

zaci viskozity oleje v převodovce cca. 30sekund zahřát. Poté můžete s traktorem jezdit. Žací lišta by se měla zapínat teprve tehdy, až motor několik minut běží.

7.5.2 Jízda s nožní hydrostatickou

1. Sešlápněte brzdový pedál (03/1) a zajistěte

ho stavěcí pákou (03/2).

2. Nastavte žací ústrojí na nejvyšší výšku střihu

4. Sešlápněte brzdu (03/1).

5. Sešlápněte pomalu nožní pedál pro požado-

Dopředu: Nožní pedál (02/2)

Dozadu: Nožní pedál (02/1)

6. Čím dále pedál sešlápnete, tím rychleji se

traktor ve zvoleném směru pohybuje.

7. Pro zastavení uvolněte nožní pedál a sešláp-

něte brzdový pedál (03/1). UPOZORNĚNÍ Vždy když traktor opustíte, zatáhněte stavěcí páku při sešlápnutém brzdovém pedálu, aby se traktor nemohl rozjet!205 Provoz traktoru

7.5.3 Jízda a sečení na svazích

VÝSTRAHA! Nebezpečí způsobené chybou při jíz- dě a sečení! Při jízdě na svazích je potřeba zvláštní opatrnosti! Neexistuje žádný „bezpečný“ svah. Dbejte přitom zvlášť následujících bez- pečnostních pokynů! Pokud by kola prokluzovala nebo traktor při jízdě do stoupání uvízl, žací lištu a přídavná zařízení rozpojte. Poté poma- lou jízdou dolů přímým směrem svah opustit! Plný sběrný koš zvyšuje vlivem své hmotnosti nebezpečí převrhnutí zahrad- ního traktoru!

Nejezděte na svazích se sklonem větším jak 10° (18%). Příklad: odpovídá to výškovému rozdílu 18 cm na jeden metr délky.

Nerozjíždějte se trhavě.

Udržujte nízkou rychlost jízdy.

Nejezděte napříč svahu.

Neakcelerujte příliš silně.

7.5.4 Sečení zahradním traktorem

Aby byl výsledek sečení čistý, musí se rychlost jízdy přizpůsobit podmínkám sečení. Pro sečení zvolte maximálně 2/3 možné rychlosti jízdy na pedálu. Maximální rychlost traktoru je určena vý- hradně pro režim pojíždění bez zapnuté žací liš- ty. V normálním případě činí výška sečení 4–5cm. To odpovídá 2. nebo 3. Západka nastavení výšky (04/1). Při vlhké a mokré trávě sečte prosím s vyšší výškou střihu. Při velmi vysoké trávě je vhodné sečení ve dvou záběrech. Při prvním záběru nastavte žací lištu na maximální výšku střihu. Při druhém záběru ji pak můžete nastavit na požadovanou výšku.

7.5.4.1 Zapojení žacího ústrojí

UPOZORNĚNÍ Žací lišta může být připojena teprve po- té, co se motor již cca. jednu minutu za- hřívá! Při připojování žací lišty by zahradní traktor neměl stát ve vysoké trávě.

1. Nastartujte motor.

2. Pohybujte regulátorem (01/2) pro otáčky mo-

toru do provozní polohy.

3. Nastavte žací ústrojí na nejvyšší výšku střihu

4. Kolébkovým přepínačem (03/3) zapněte žací

5. Ruční pákou (04/1) nastavte požadovanou

7.5.4.2 Sečení při jízdě dozadu

UPOZORNĚNÍ Je-li sešlápnutý jen pedál převodovky pro jízdu dozadu, je žací lišta odpojena.

1. Stiskněte tlačítko "sečení dozadu" ( 01/4) a

během 5 sek. Pedál (02/1) pro jízdu dozadu. VÝSTRAHA! Nebezpečí nehody při sečení dozadu! Dbejte na zadní okolí při sečení dozadu! Sečení dozadu provádějte, jen když je to nutné!

7.5.4.3 Odpojení žací lišty

VÝSTRAHA! Nebezpečí od dobíhajících nožů! Otáčející se/dobíhající řezný nůž může pořezat ruce a nohy! Proto mějte ruce a nohy dále od řezných nástrojů!

1. Kolébkovým přepínačem (03/3) vypněte žací

lištu (poloha „0“). Žací lištu je možné odpojit jak v klidu tak i během jízdy traktoru. Žací lištu odpojujte vždy, když přejíždíte jiné plo- chy než sečené.

Pro optimální výsledek mulčování by se měl tráv- ník sekat pravidelně (asi 1x až 2x týdně). Přitom sečte 1/3 výšky trávy (například 6cm vysoký trávník posečte o 2cm). Posekaná tráva se tak čistě zapracuje do zbylého trávníku. Změna nastavení pro boční výhoz při mulčování Mulčovací souprava je součástí dodávky. Mulčo- vací uzávěr se u zahradního traktoru s šířkou ře- zu 110 cm nachází na žacím ústrojí nalevo. U za- hradního traktoru se šířkou řezu 95 cm je mulčo- vací uzávěr volně přiložen.CZ

Čištění zahradního traktoru VÝSTRAHA! Nebezpečí v důsledku neúplné nebo poškozené montáže. Zahradní traktor se smí provozovat pou- ze v případě, že je namontována šachta bočního výhozu. Jestliže není namonto- vána, je provoz zakázán, protože hrozí nebezpečí zásahu do nožů žacího ústro- jí. Poškozené části ochranných zařízení vždy ihned vyměňte za originální díly. VÝSTRAHA! Nebezpečí při změně vybavení ochra- ny žacího ústrojí. Vybavení zahradního traktoru se smí vy- měňovat jedině s vypnutým motorem a vytaženým klíčkem ze zapalování. Při změně vybavení bočního výhozu na režim mulčování postupujte následujícím způsobem:

2. Vytáhněte klíček ze zapalování a uložte ho

na místo, kam nemají přístup cizí osoby.

3. Zvedněte šachtu (24/1) boční výhozu (24/a).

4. Vsaďte mulčovací uzávěr (24/2) na žací

5. Zajistěte mulčovací uzávěr přidržovací svor-

6. Zkontrolujte správné usazení mulčovacího

uzávěru (24/2). Při provádění se šířkou řezu 110cm (25) Vyjmutí mulčovacího uzávěru (25/1):

1. Uvolněte sponu (25/2).

2. Mulčovací uzávěr vyjměte z aretace (25/3).

7.5.4.5 Interval sečení

Zohledněte, že tráva roste různě rychle v různých obdobích. Začátkem jara se doporučuje kratší in- terval sečení. Když růst trávy v průběhu roku zpomaluje, prodlužte interval sečení. Pokud tráva nebyla sečena delší dobu, proveďte sečení nejprve s vyšším nastavením střihu a po- tom o dva dny později ještě jednou s nižším na- stavením střihu.

7.5.4.6 Sečení vysoké trávy

Když tráva vyrostla do větší než obvyklé výšky nebo když je vlhká, posečte trávník s vyšším na- stavením střihu. Potom trávník posečte ještě jed- nou s nižším, normálním nastavením střihu.

7.5.4.7 Údržba řezacích nožů

Během celé sezóny sečení dbejte, aby byl řezací nůž ostrý, aby se předešlo vytrhávání a roztrhá- vání stébel trávy. Odtržená stébla trávy na hra- nách hnědnou. Tím se snižuje růst a stoupá ná- chylnost trávníku k nemocem.

Po každém použití zkontrolujte ostrost řeza- cího nože a známky jeho opotřebení nebo poškození! Případně se obraťte se na servis- ní dílnu.

Při výměně nožů používejte pouze originální náhradní nože.

8 ČIŠTĚNÍ ZAHRADNÍHO TRAKTORU

Pro optimální funkci a dlouhou životnost se musí zahradní traktor pravidelně čistit. Po každé činnosti vyčistěte zahradní traktor od zachycených nečistot. Pro čištění nepoužívejte vysokotlaký čistič. Proud vody vysokotlakého čističe nebo zahradní hadice může vést k poškození elektrického zařízení ne- bo ložisek. Dbejte na to, aby zvláště motor, převodovka a vodicí kladky a dále kompletní elektrické zařízení nepřišly do styku s vodou. VÝSTRAHA! Nebezpečí při čištění! Při všech čisticích pracích platí:

Zastavte motor a vytáhněte klíč ze zapalování.

Vytáhněte koncovku / koncovky za- palovacího kabelu.

Ochranná zařízení odstraněná pro čištění se musí po čištění opět na- montovat.

NEBEZPEČÍ POPÁLENÍ: Zahradní traktor čistěte teprve tehdy, až je ochlazený. Motor, převodovka a tlu- miče výfuku jsou velmi horké!

NEBEZPEČÍ POŘEZÁNÍ: Při práci na žacích nástrojích dejte pozor na ostré nože. U vícenožových žacích nástrojů může pohyb jednoho řezné- ho nástroje vést k pohybu jiného ná- stroje!

8.1 Čištění skříně, motoru a převodovky

Motor a všechna ložiska (kola, převodovku, ulo- žení nožů) nepostříkat vodou nebo vysokotlakým čističem.207 Přeprava Voda, která vnikne do zapalovacího zařízení, kar- burátoru nebo vzduchového filtru může způsobit poruchy. Voda v ložiscích může vést ke ztrátě mazání a tím ke zničení ložiska. Pro odstranění nečistot a zbytků trávy používejte hadr, ruční smeták, štětec s dlouhým držadlem a podobně. POZOR! Nebezpečí poškození elektrického za- řízení vniklou vodou! Při čištění traktoru vodou dbejte na to, aby se voda nedostala do elektrického zařízení! 9 PŘEPRAVA VÝSTRAHA! Nebezpečí pohmoždění převráceným přístrojem! Působením vlastní hmotnosti zařízení může dojít k těžkým úrazům osob.

Při nakládání a vykládání zařízení pro přepravu na autě nebo přívěsu postupujte se zvláštní opatrností! Při přepravě zahradního traktoru dopravními pro- středky (například přívěs za osobní automobil) se musí žací lišta pro odlehčení závěsu žacího ústrojí podložit. Při dopravě dbejte na dostatečnou nosnost pře- pravního prostředku a vhodné zajištění zahradní- ho traktoru. 10 ÚDRŽBA Nebezpečí při údržbě! Při všech údržbářských pracích platí:

Zastavte motor a vytáhněte klíč ze zapalová- ní.

Vytáhněte koncovku / koncovky zapalovacího kabelu.

Ochranná zařízení odstraněná pro údržbu se musí po údržbě opět namontovat.

NEBEZPEČÍ POPÁLENÍ: Na zahradním trak- toru pracujte teprve tehdy, až je ochlazený. Motor, převodovka a tlumiče výfuku jsou vel- mi horké!

NEBEZPEČÍ POŘEZÁNÍ: Při práci na žacích nástrojích dejte pozor na ostré nože. U více- nožových žacích nástrojů může pohyb jedno- ho řezného nástroje způsobit pohyb jiného nástroje.

Při výměně dílů se smí používat pouze origi- nální náhradní díly.

V případě pochybností vyhledejte vždy od- bornou dílnu nebo kontaktujte výrobce.

Následující práce smí uživatel provést sám. Všechny ostatní údržbářské, servisní a opravář- ské práce se musí provést v autorizované servis- ní dílně. Dbejte prosím také na doporučená roční mazání podle mazacího plánu. Činnost Před kaž- dým pou- žitím Po kaž- dém pou- žití Po prv- ních 5 hodinách Každých 25 pro- vozních hodin Každých 50 pro- vozních hodin Před kaž- dým usklad- něním Zkontrolujte hladinu motoro- vého oleje

Vyměňte motorový olej

X X Vyčistěte vzduchový filtr

Vyměňte vzduchový filtr

Zkontrolujte zapalovací svíč-

Zkontrolujte brzdu (zkušební brzdění na rovné cestě)

Údržba Činnost Před kaž- dým pou- žitím Po kaž- dém pou- žití Po prv- ních 5 hodinách Každých 25 pro- vozních hodin Každých 50 pro- vozních hodin Před kaž- dým usklad- něním Zkontrolujte žací nože X Zkontrolujte, zda nejsou uvolněny díly X X Zkontrolujte klínový řemen (vizuální kontrola)

Vyčistěte zahradní traktoru X Vyčistěte mřížky sání vzdu- chu na motoru

Vyčistěte převodovku od zbytků trávy a nečistot

)* viz návod k použití výrobce motoru UPOZORNĚNÍ Při silném namáhání a při vysokých tep- lotách můžou být nutné kratší intervaly údržby, než je uvedeno v tabulce.

Aby se zajistil lehký chod pohyblivých dílů, dopo- ručujeme nejméně jednou ročně promazat násle- dující místa. Před mazáním nebo postříkáním očistěte všech- na mazaná místa hadrem. Nepoužívejte vodu, aby se zabránilo eventuální korozi. Místa mazání:

Mazací hlavici u čepu nápravy vpravo a vlevo (11) namazat víceúčelovým tukem.

Uložení přední osy u rámu (10) postříkat ole- jem v rozprašovači.

Ozubený segment a pastorek řízení u převo- dovky řízení (12) namazat víceúčelovým tu- kem.

Válečková ložiska a náboje kol přední a zad- ní osy (13) namazat víceúčelovým tukem. UPOZORNĚNÍ Přední a zadní kola se musí před nama- záním os a ložisek odmontovat.

Otočné čepy a ložiska: Mazání všech pohyb- livých otočných čepů a ložisek.

Výměna kola se smí provádět jen na vodorovném a pevném podkladu.

1. Zastavte motor traktoru a vytáhněte klíč ze

2. Zcela sešlápněte brzdový pedál (03/1) a za-

jistěte ho stavěcí pákou (03/2).

3. Zajistěte traktor podkládacími klíny proti roz-

jetí. Klíny podkládejte na té straně, která se nebude zvedat.

4. Nadzvedněte zahradní traktor vhodným zve-

dákem (například nůžkový zvedák) na té straně, na které se má měnit kolo. Nadzved- něte traktor tak vysoko, aby se s vyměňova- ným kolem dalo volně otáčet. Pozor! Nebezpečí poškození stroje. Při zvedání dbejte na to, aby se žádné části traktoru nedeformovaly. Zvedák nasazujte jen na stabilní kovové díly.

5. Zajistěte zahradní traktor na nosném prvku

podvozku stabilní podložkou (například dře- věnými hranoly) tak, aby se při sesmeknutí nebo naklonění zvedáku nemohl snížit.

6. Sejměte ochranný kryt (09/1).

7. Šroubovákem odtlačte pojistnou podložku

(09/2). Dávejte pozor, aby se neztratila.

8. Sejměte podložku (09/3).

9. Sejměte kolo z nápravy.

Upozornění:Při snímání zadních kol z osy neztratit lícované pero!

10. Před opětovnou montáží vyčistěte osu a ot-

vor v kole a namažte je nejlépe víceúčelovým tukem.

11. Nasaďte kolo na osu.

Upozornění:Při nasazování zadních kol mu- sí drážky pera a zadního kola být nad sebou, aby se pero dalo bez použití násilí zasunout.209 Údržba

12. Na osu nasaďte podložku.

13. Zatlačte pojistnou podložku do drážky na

ose. Pokud k tomu případně požíváte kleště, dávejte pozor, aby se kleštěmi nepoškodila osa.

14. Na osu nasaďte ochranné víčko.

15. Odstraňte podložku a traktor opatrně spusťte

10.4 Startovací baterie

Obsahem dodávky zahradního traktoru není na- bíječka startovací baterie. Přesné označení baterie: viz skříň baterie. Starto- vací baterie se nachází pod krytem motoru. Baterie je v zásadě nabitá z výrobního závodu. Bezpečnostní pokyny VÝSTRAHA! Nebezpečí při nesprávném zacházení se startovací baterií! K zamezení nebezpečím, která by moh- la vzniknout při nesprávném zacházení s baterií, respektujte následující body.

Startovací baterie se nesmí pokládat do bez- prostřední blízkosti otevřeného ohně, spalo- vat nebo pokládat na topení. Hrozí nebezpečí exploze.

V zimním období uchovávejte startovací ba- terii v chladném, suchém prostředí (10 - 15 °C). Při skladování by se mělo zamezit tep- lotám pod bodem mrazu.

Nenechávejte startovací baterii delší dobu nenabitou. Pokud se startovací baterie delší dobu nepoužívala, měla by se nabít vhodnou nabíječkou baterií.

Startovací baterii neničte. Elektrolyt (kyselina sírová) způsobuje poleptání kůže a oblečení – okamžitě omýt velkým množstvím vody.

Startovací baterii udržujte v čistotě. Otírejte ji jen suchou látkou. Nepoužívejte žádnou vo- du, benzin, ředidla a podobně!

Připojovací póly udržujte v čistotě a mažte tu- kem na ochranu pólů.

Připojovací póly nezkratovat. Nabíjení startovací baterie Nabíjení je nutné:

Před uskladněním na zimu.

Při delším prostoji zařízení (delším jak 3 mě- síce). VÝSTRAHA! Nebezpečí způsobené nesprávným nabíjením baterie! Nabíjecí proud nabíječky nesmí překro- čit 5A a nabíjecí napětí může činit max. 14,4V. Při vyšším nabíjecím napětí exi- stuje nebezpečí exploze baterie! Při práci s baterií vytáhněte vždy klíč ze zapalování. Doporučujeme tuto bezúdržbovou a neprodyšnou startovací baterii nabíjet speciální vhodnou nabí- ječkou (kdostání ve specializovaném obchodě). Před nabíjením startovací baterie si přečtěte ná- vod k obsluze výrobce nabíječky. OPATRNĚ! Nebezpečí zkratu! Aby se zamezilo zkratu, odpojujte vždy nejdříve záporný kabel (-) baterie a jako poslední jej opět připojujte! Při práci s baterií vytáhněte vždy klíč ze zapalování!

1. Vytáhněte klíč zapalování (01/3).

2. Otevřete kryt motoru.

3. Svorky nabíječky propojte s připojovacími pó-

Černá svorka = záporný pól (-)

4. Nabíječku zapojte do sítě a zapněte ji.

10.5 Demontáž žací lišty

Pro používání traktoru v zimním období a pro vý- měnu klínového řemene se musí žací lišta de- montovat.

1. Volant vytočit co nejvíce doleva (14).

2. Válcový šroub (15) držáku šachty povolit o

3. Žací lištu spustit na nejnižší nastavení (16).

4. Vyvěsit tažnou pružinu na žací liště (17).

5. Žací lištu opět zvednout úplně nahoru (18).

6. Vyvěsit kanál klínového řemene (19).

7. Klínový řemen vyvěsit z řemenice motoru

8. Žací lištu spustit opět na nejnižší nastavení

9. Odstranit 4 pojistné kolíky na držácích žací

10. Držáky sáhnout z čepů (22).

Vytáhněte žací ústrojí ve směru jízdy doprava.

10.6 Výměna klínového řemenu

Při výměně klínových řemenů se obraťte na auto- rizovanou odbornou dílnu. 11 SKLADOVÁNÍ Zahradní traktor by se měl odstavovat chráněný před povětrnostními vlivy, zvláště před vlhkostí, deštěm a delším přímým slunečním svitem. Zahradní traktor nikdy neuchovávejte s palivem v nádrži uvnitř budovy, kde by se možné palivové výpary mohly dostat do styku s otevřeným ohněm nebo jiskrami. Zahradní traktor odstavujte jen v prostorách, které jsou vhodné pro odstavení mo- torových vozidel. Při delším uskladňování, například v zimním ob- dobí, pokud možno neodstavujte traktor s plnou palivovou nádrží. Palivo se může odpařovat. Před dlouhodobým odstavením by se mělo palivo z nádrže a karburátoru vypustit, aby se předešlo usazování a tím potížím při startu. V případě do- tazů se obracejte prosím na vaši odbornou dílnu.

12 POMOC PŘI PORUCHÁCH

OPATRNĚ! Nebezpečí zranění Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice! UPOZORNĚNÍ V případě poruch, které nejsou v této ta- bulce uvedené nebo které nemůžete sa- mi odstranit, se obraťte na náš zákaznic- ký servis. Porucha Příčina Odstranění Motor nenaskočí. Nedostatek paliva. Doplnit nádrž; zkontrolovat odvzdušnění nádrže, zkontrolovat palivový filtr. Špatné, znečištěné palivo, staré palivo v nádrži. Používejte stále čerstvé palivo z čistých nádob; vyčistit karburátor (zákaznická servisní dílna). Vzduchový filtr je znečištěný. Vyčistit vzduchový filtr (viz návod k ob- sluze výrobce motoru). Není zapalovací jiskra. Vyčistit zapalovací svíčku, příp. použít novou, zkontrolovat zapalovací kabel, zapalovací zařízení (zákaznická servisní dílna). Po několikanásobném poku- su o nastartování příliš mno- ho paliva ve spalovacím pro- storu motoru. Vyšroubovat a vysušit zapalovací svíč- ku. Startér nefunguje. Prázdná nebo slabá starto- vací baterie. Dobít startovací baterii. Bezpečnostní spínač u seda- dla řidiče nefunguje. Posadit se správně do sedadla; spínač vadný. Bezpečnostní spínač u brz- dového pedálu nefunguje. Sešlápnout brzdový pedál úplně dolů. Zapnout žací lištu. Vypnout žací lištu. Pojistka na (+) kabelu starto- vací baterie. Pojistku zkontrolovat a popřípadě vymě- nit.211 Záruka Porucha Příčina Odstranění Slábne výkon motoru. Příliš vysoká nebo mokrá trá- va. Upravit výšku sečení; volný prostor pro žací lištu získáte krátkou jízdou dozadu. Vzduchový filtr je znečištěný. Vyčistit vzduchový filtr (viz návod k ob- sluze výrobce motoru). Seřízení karburátoru není v pořádku. Nechat zkontrolovat nastavení (zákaz- nická servisní dílna). Nůž je silně opotřebovaný. Vyměnit nůž (zákaznická servisní dílna). Rychlost jízdy příliš vysoká. Snížit rychlost jízdy. Zahradní traktor silně vibruje. Žací lišta je poškozená. Zkontrolovat žací lištu (zákaznická servisní dílna). Traktor se nerozjíždí. U hydrostatické převodovky: není pohon pojezdu. Páku obtoku přestavit do provozní polo- hy. Nerovné sečení. Nůž je opotřebený, tupý. Vyměnit nebo naostřit nůž. Naostřené nože se musí vyvážit (zákaznická servisní dílna)! Špatná výška sečení. Opravit výšku sečení. Příliš nízké otáčky motoru. Nastavit maximální otáčky motoru. Rychlost jízdy příliš vysoká. Zmírnit rychlost jízdy. Rozdílný tlak v pneumati- kách. Napumpovat pneumatiky na správný tlak. Správný tlak odečíst na pneumati- kách. Pohon pojezdu, brzda, spojka a žací lišta. Nechejte zkontrolovat výhradně zákaz- nickou servisní dílnou! 13 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro rekla- maci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržujte tento návod k obsluze

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Spalovací motory (zde platí zvláštní záruční ustanovení příslušného výrobce motoru) Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.SK

5.2 Brzdový a spojkový pedál ..................218

5.4 Nožná hydrostatická prevodovka ....... 219

6.5 Kontrola bezpečnostných zariadení ... 220

6.5.2 Kontrola kontaktného spínača

Dodržujte priložený návod na montáž a ná- vod na použitie benzínového motora.

Prevodovka: Hydrostatická prevodovka ovlá- daná pedálom

Nožová spojka: elektromagnetická

Brzdový kontaktný spínač

Kontaktný spínač sedadla

Koste vždy priečne k svahu.

S benzínom manipulujte len vonku a nikdy v uzavretých miestnostiach.

Benzín a olej prepravujte a skladujte výlučne v na to určených nádobách. Zabezpečte, aby deti nemali prístup ku skladovanému benzínu a oleju.

Dbajte na to, aby sa Váš odev nedostal do kontaktu s benzínom. Ak sa benzín dostal na Váš odev, okamžite sa prezlečte.

Pri vybalení a montáži traktora dodržujte prilože- ný návod na montáž.SK

5.2 Brzdový a spojkový pedál

5.4 Nožná hydrostatická prevodovka

2. Počkajte, kým motor trochu vychladne (Ne-

Tlak v pneumatikách kontrolujte v pravidel- ných intervaloch.

6.5 Kontrola bezpečnostných zariadení

dového pedála (03/1).

3. Zošliapnite brzdový pedál (03/1) a aktivujte

2. Zošliapnite brzdový pedál (03/1) a aktivujte

2. Celkom zošliapnite brzdový pedál (03/1) na

pojený. Za týmto účelom skontrolujte polohu kolískového spínača (03/3).

3. Zošliapnite brzdový pedál (03/1) a zaistite ho

pojený. Za týmto účelom skontrolujte kolísko- vý spínač (03/3).

1. Zošliapnite brzdový pedál (03/1) a zaistite ho

vého spínača (03/3) (pozícia „I“).

5. Pomocou ručnej páky (04/1) nastavte poža-

dovanú výšku záberu.

4. Položte (24/b) mulčovací kryt (24/2) na žací

7.5.4.7 Údržba rezných nožov

2. Celkom zošliapnite brzdový pedál (03/1) a

12. Nasuňte podložku na nápravu.

Štartovaciu batériu v zime skladujte v chlad- nej, suchej miestnosti (10 – 15 °C). Pri skla- dovaní sa vyhýbajte teplotám pod bodom mrazu.

3. Svorky nabíjačky spojte s pripojovacími pólmi

Červená svorka = plusový pól (+)

Čierna svorka = mínusový pól (-)

dodržiavate pokyny tohto návodu na použitie.
