KULLANIM KILAVUZU Solo T 22111.7 HDSA V2 Comfort AL-KO

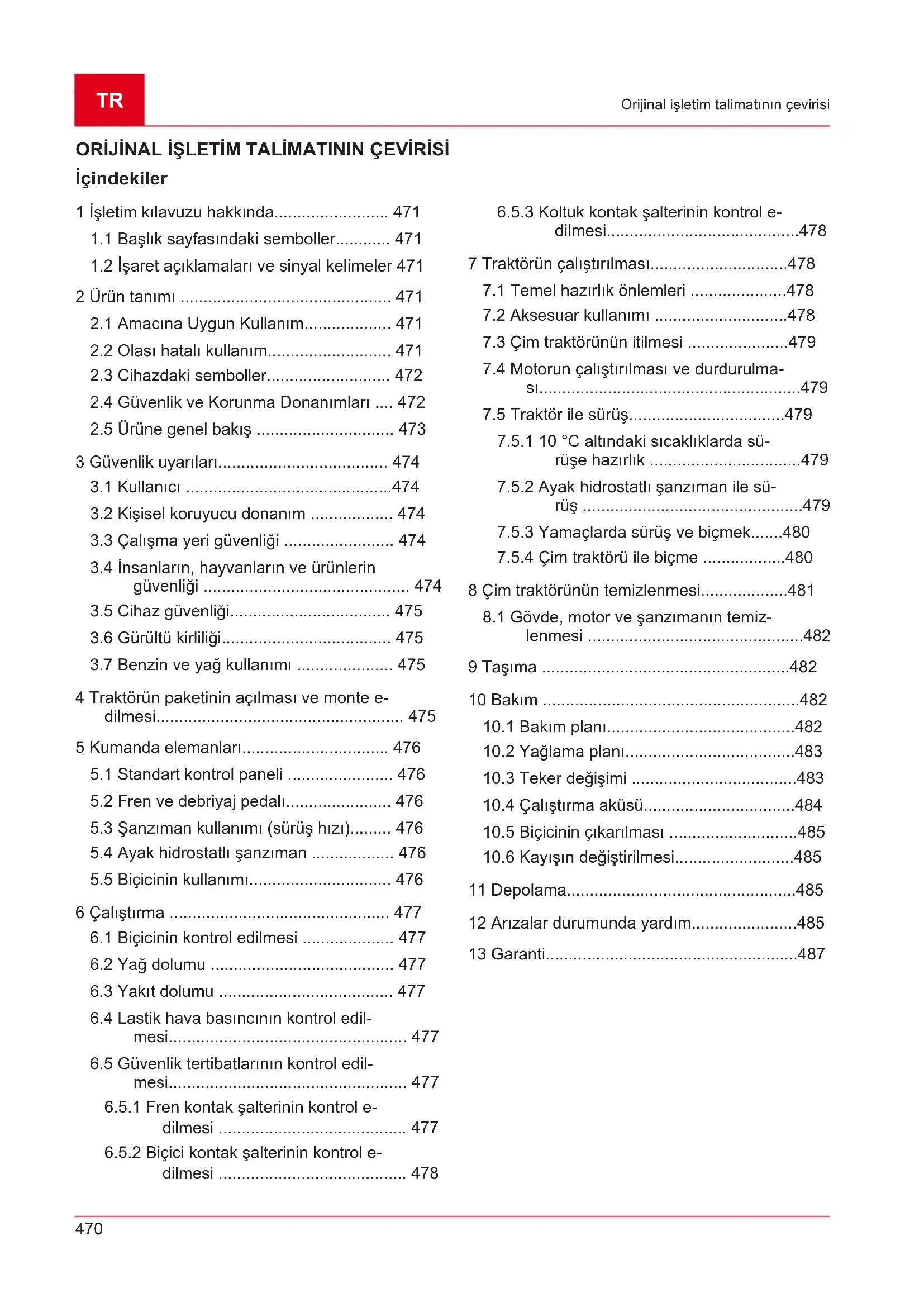

Orijinal işletim talimatının çevirisi ORİJİNAL İŞLETİM TALİMATININ ÇEVİRİSİ İçindekiler 1 İşletim kılavuzu hakkında......................... 471

1.1 Başlık sayfasındaki semboller............ 471

1.2 İşaret açıklamaları ve sinyal kelimeler 471

2 Ürün tanımı .............................................. 471

2.1 Amacına Uygun Kullanım................... 471

2.2 Olası hatalı kullanım........................... 471

2.3 Cihazdaki semboller........................... 472

2.4 Güvenlik ve Korunma Donanımları .... 472

2.5 Ürüne genel bakış .............................. 473

3 Güvenlik uyarıları..................................... 474

3.1 Kullanıcı .............................................474

3.2 Kişisel koruyucu donanım .................. 474

3.3 Çalışma yeri güvenliği ........................ 474

3.4 İnsanların, hayvanların ve ürünlerin

güvenliği ............................................. 474

3.5 Cihaz güvenliği................................... 475

3.6 Gürültü kirliliği..................................... 475

3.7 Benzin ve yağ kullanımı ..................... 475

4 Traktörün paketinin açılması ve monte e- dilmesi...................................................... 475 5 Kumanda elemanları................................ 476

5.3 Şanzıman kullanımı (sürüş hızı)......... 476

5.4 Ayak hidrostatlı şanzıman .................. 476

5.5 Biçicinin kullanımı............................... 476

6 Çalıştırma ................................................ 477

6.4 Lastik hava basıncının kontrol edil-

mesi.................................................... 477

6.5 Güvenlik tertibatlarının kontrol edil-

6.5.2 Biçici kontak şalterinin kontrol e-

dilmesi..........................................478 7 Traktörün çalıştırılması..............................478

7.1 Temel hazırlık önlemleri .....................478

7.2 Aksesuar kullanımı .............................478

7.3 Çim traktörünün itilmesi ......................479

7.4 Motorun çalıştırılması ve durdurulma-

sı.........................................................479

7.5 Traktör ile sürüş..................................479

7.5.1 10°C altındaki sıcaklıklarda sü-

7.5.3 Yamaçlarda sürüş ve biçmek.......480

7.5.4 Çim traktörü ile biçme ..................480

8 Çim traktörünün temizlenmesi...................481

8.1 Gövde, motor ve şanzımanın temiz-

lenmesi ...............................................482 9 Taşıma ......................................................482 10 Bakım ........................................................482

10.1 Bakım planı.........................................482

10.2 Yağlama planı.....................................483

10.3 Teker değişimi ....................................483

10.4 Çalıştırma aküsü.................................484

10.5 Biçicinin çıkarılması ............................485

10.6 Kayışın değiştirilmesi..........................485

Almanca versiyonda orijinal işletim talimatı söz konusudur. Tüm diğer dil versiyonları ori- jinal işletim talimatının çevirileridir.

İşletime almadan önce bu işletim kılavuzunu dikkatlice okuyun. Bu, güvenli çalışma ve so- runsuz kullanım için ön koşuldur.

İşletim kılavuzunu daima cihaz hakkında bil- giye ihtiyaç duyduğunuzda içerisinden bilgi a- lacak şekilde saklayın.

Cihazı sadece bu işletim kılavuzu ile başka kişilere verin.

Bu işletim kılavuzunun içerisindeki güvenlik ve uyarı bilgilerini okuyun ve dikkate alın.

Çim traktörleri değişik donanım çeşitleri ile teslim edilir. Lütfen resimlerin orijinalden bi- raz değişiklik gösterebileceğini dikkate alın. Eğer talimatları anlamakta zorlanırsanız, lüt- fen bir yetkili servise veya üreticiye danışın.

Ekli montaj kılavuzunu ve benzinli motorun işletim kılavuzunu dikkate alın.

1.1 Başlık sayfasındaki semboller

Sembol Anlam İşletime almadan önce bu işletim kı- lavuzunu dikkatlice okuyun. Bu, gü- venli çalışma ve sorunsuz kullanım için ön koşuldur. İşletim talimatı Benzinli testereyi açık alevlerin ya da ısı kaynaklarının yakınında işlet- meyin.

1.2 İşaret açıklamaları ve sinyal kelimeler

TEHLİKE! Gerçekleşebilecek tehlike durumunu gösterir – kaçınılmaz ise – ölüme ve ağır yaralanmalara neden olur. UYARI! Olası bir tehlike durumunu gösterir – ka- çınılmaz ise – ölüme ve ağır yaralanma- lara neden olur. DİKKAT! Olası bir tehlike durumunu gösterir – ka- çınılmaz ise – hafif veya küçük yaralan- malara neden olur. DİKKAT! Bir durumu gösterir – kaçınılmaz ise – maddi hasarlara neden olur. BİLGİ Daha iyi anlaşılma ve kullanım için özel notlar.

Yandan boşaltmalı çim traktörleri değişik dona- nımlarda üretilmektedir. Bu kılavuzda yer alan a- şağıdaki tanıtımlarda lütfen sizin çim traktörünüze uyan tanımı okuduğunuza dikkat edin. Çim traktörünün özellikleri:

Bıçak kavraması: elektromanyetik

Yandan boşaltma için biçici, malçlama için kapak ile birlikte Tip farkları:

Kesim genişlikleri: 95cm ve 110cm

Kesim genişliği 110cm olan modelde: Malç kapağı, kullanılmama durumunda katılır.

2.1 Amacına Uygun Kullanım

Çim traktörü azami 10° (%18) eğimli, özel ev ve hobi bahçelerinin biçilmesine uygundur. Malçla- ma gibi ilave uygulamalar ancak orijinal aksesu- arların kullanımı ve azami yük değerleri içerisinde kalınması şartı ile mümkündür. Bu cihaz sadece özel alanda kullanım için ön gö- rülmüştür. Her türlü diğer kullanım, ayrıca izinsiz değişiklikler ve eklemeler amacı dışında olarak algılanır ve garantinin geçersiz olmasına ayrıca uygunluğunu (CE işareti) kaybetmesine ve üretici tarafından kullanıcının veya üçüncü şahısların hasar sorumluluğunu reddetmesine neden olur.

2.2 Olası hatalı kullanım

Çim traktörünün tasarımı, kamusal parklar, spor alanları, tarım ve orman alanları gibi yerlerdeki ti- cari kullanımlara uygun değildir.TR

Ürün tanımı UYARI! Çim traktörünün aşırı yüklenmesi du- rumundaki tehlikeler! Özellikle bir römork kullanmanız duru- munda uygun çekme yükleri ve yokuş/i- niş değerlerini aşmamaya dikkat edin. A- şırı yüklenme çim traktörünün fren gücü- nü aşabilir ve tehlikeli durumlara yol aça- bilir! BİLGİ Çim traktörünün trafikte kullanım izni ol- madığını ve bu nedenle kamusal yollar- da kullanılamayacağını dikkate alın!

2.3 Cihazdaki semboller

İşletime almadan önce kullanım kılavuzunu okuyun! Biçme sırasında, özellikle çocuk- lar ve hayvanlar başta olmak ü- zere başka kişilerin uzak tutulma- sı gerekmektedir. Bakım ve tamir işlerine başlama- dan önce kontak anahtarını çıka- rın! Dikkat tehlike! Elleri ve ayakları kesme tertibatından uzak tutun! Eğimi 10° (%18) üzerindeki ya- maçlarda sürmeyin! Tehlike: Buraya basmayın! Sıcak yüzeyler nedeni ile yanma tehlikesi!

2.4 Güvenlik ve Korunma Donanımları

UYARI! Kaldırılmış veya manipüle edilmiş ko- ruma donanımları nedeni ile tehlike! Kaldırılmış veya manipüle edilmiş koru- ma donanımı ile her türlü kullanım ya- saktır. Arızalı koruma donanımları derhal tamir edilmeli veya değiştirilmelidir! Koruma donanımları arasında şunlar sayılabilir:

Biçici kontak şalteri

Koltuk kontak şalteri

Yan boşaltma kapağı473 Ürün tanımı

2.5 Ürüne genel bakış

1 Direksiyon 8 Biçici 2 Gösterge paneli 9 Kesme yüksekliği ayarı 3 Fren pedalı 10 Şanzıman baypas 4 Fren pedalı için park kilidi manivelası 11 Sürücü koltuğu 5 Motor kaputu 12 Malç kapağı 6 Şanzımanı tetikleme geri 13 Yan boşaltma kapağı 7 Şanzımanı tetikleme ileriTR

TEHLİKE! Hayati tehlike ve ağır şekilde yaralan- ma tehlikesi. Güvenlik uyarılarından ve kullanım tali- matından haberdar olunmaması ağır ya- ralanmalara ve hatta ölüme yol açabilir.

Bu cihazı kullanmadan önce bu kul- lanım talimatının ve atıfta bulunulan kullanım talimatlarının tüm güvenlik uyarıları ve kullanım talimatlarına u- yun.

Birlikte gelen tüm dokümanları ileri- de kullanılabilmesi için saklayın.

16 yaş altındaki gençlerin veya kullanım kıla- vuzunu bilmeyen kişilerin cihazı kullanmaları yasaktır. Kullanıcının asgari yaşı ile ilgili olası ülkeye özel güvenlik uyarılarını dikkate alın.

Cihazı, alkol, uyuşturucu veya ilaç etkisi altın- dayken kullanmayın.

3.2 Kişisel koruyucu donanım

Kafa veya uzuvlarda yaralanmaları, ayrıca i- şitme hasarlarını engellemek için talimatlara uygun kıyafet ve koruyucu donanım giyilmeli- dir.

Kıyafet kullanıma uygun (sıkı) olmalı ve en- gellememelidir. Uzun saçlar için mutlaka saç filesi kullanın. Asla, cihaz tarafından çekilebi- lecek, şal, geniş gömlekler, uzun kolyeler gibi sarkan kıyafetler veya aksesuarlar kullanma- yın.

Kişisel koruyucu donanım aşağıdakilerden o- luşur:

Kulaklık ve koruyucu gözlük

Uzun pantolon ve sıkı ayakkabılar

Güvenlik eldivenleri

3.3 Çalışma yeri güvenliği

Sadece güneş ışığı veya güçlü yapay ışıkta çalışın.

Cihazı sadece sıkı ve düz zeminde kullanın ve dik yamaçlarda çalıştırmayın.

Duruş güvenliğine dikkat edin.

3.4 İnsanların, hayvanların ve ürünlerin

Cihazı sadece öngörülen işler için kullanın. Usulüne uygun olmayan bir kullanım yaralan- malara ve maddi hasarlara yol açabilir.

Kullanıcı, başka kişilerle meydana gelen ka- zalardan ve onların mülkiyetinden sorumlu- dur.

Üçüncü kişileri tehlikeli alandan uzak tutun.

Cihazı sadece çalışma alanında kişiler ve hayvanlar bulunmuyorsa çalıştırın.

İnsanlar ve hayvanlara bir güvenlik mesafesi bırakın veya insanlar ve hayvanlar yaklaşınca cihazı kapatın.

Cihazın üzerine yolcu almayın.

Motorun egzoz çıkışını asla insanlar ve hay- vanlara ya da tutuşabilen ürün ve nesnelere doğru tutmayın.

Motor çalışırken asla hava çekme ve hava- landırma ızgaralarının içine elinizi sokmayın. Dönen cihaz parçaları yaralanmalara neden olabilir.

Cihazı kullanmadığınız durumlarda mutlaka kapatın, örnek olarak çalışma alanını değişti- rirken, bakım çalışmalarında, benzin/yağ ka- rışımını doldururken.

Gök gürültülü yağış altında biçme yapmayın. Yıldırım çarpmasına karşı koruma yoktur.

Daima yamaca çapraz yönde biçme yapın.

Çim traktörü öz ağırlığından dolayı ağır yara- lanmalara neden olabilir. Çim traktörünü nak- liye için bir taşıta yüklerken veya indirirken çok dikkatli olun.

Bu çim traktörünün bir araçla çekilmesine izin verilmez. Kamuya açık yollarda nakliye için uygun bir araç kullanılmalıdır.

Çim traktörünü kötü havalandırılan çalışma yerlerinde (örn. garajlarda) çalıştırmayın. Bu egzoz gazlarında zehirli karbonmonoksit ve diğer zararlı maddeler bulunur.

Başka yaralanmaları ve maddi hasarları önle- mek için bir kaza anında cihazı derhal kapa- tın.

Cihazı asla aşınmış veya arızalı parçalar ile çalıştırmayın. Aşınmış veya arızalı parçalar ağır yaralanmalara yol açabilir.

Sadece orijinal yedek parçaları ve orijinal ak- sesuarları kullanın.

Her kullanımdan önce: Bu kullanma kılavu- zunda tarif edilen tüm güvenlik tertibatlarını kontrol edin.

Cihazı çocukların ulaşamayacağı yerde mu- hafaza edin.

Çocukları ve gençleri cihazla oynamamaları konusunda uyarın.475 Traktörün paketinin açılması ve monte edilmesi

Cihaz sadece aşağıdaki koşullar altında kul- lanılmalıdır:

Cihaz kirli değildir.

Cihazda hasar mevcut değildir.

Tüm kumanda elemanları çalışır durum- da.

Cihazı aşırı yüklemeyin. Özel alanda hafif iş- ler için öngörülmüştür. Aşırı yüklenmeler ci- hazın hasar görmesine neden olur.

Cihaz asla aşınmış veya arızalı parçalar ile çalıştırılmamalıdır. Arızalı parçaların daima ü- reticinin orijinal yedek parçaları ile değiştiril- mesi gerekir. Cihaz kullanılmış veya arızalı parçalarla çalıştırılırsa, üretici garantisi geçer- li sayılmamaktadır. BİLGİ Onarım çalışmaları sadece uzman ser- visler veya servis noktalarımız tarafın- dan yapılabilir.

3.6 Gürültü kirliliği

Bu cihazdan kaynaklanan belirli bir gürültü etkisi kaçınılmazdır. Gürültü oluşturacak çalışmaları i- zin verilen ve bunun için öngörülmüş zamanlara kaydırın. Gerektiğinde dinlenme sürelerine uyun ve çalışma süresini olması gerektiği kadar tutun. Kendi güvenliğiniz ve yakındaki kişilerin güvenliği için uygun kulak koruyucuları takılmalıdır.

3.7 Benzin ve yağ kullanımı

TEHLİKE! Patlama ve yangın tehlikesi Çıkan benzin/hava karışımı nedeniyle patlama riski bulunan ortam oluşur. Usu- lüne uygun olmayan yakıt kullanımından dolayı tutuşma, patlama ve yangın, ağır yaralanmalara hatta ölüme neden olabi- lir.

Benzinle çalışırken sigara içmeyin.

Benzinle ilgili işlemleri sadece açık alanlarda yapın, asla kapalı mekan- larda değil.

Aşağıda belirtilen davranış kuralları- nı kesinlikle dikkate alın.

Benzin ve yağı sadece bunun için onaylan- mış kaplarda taşıyın ve muhafaza edin. Ço- cukların depolanan benzin ve yağa erişimleri- nin olmadığından emin olun.

Yerin (çevre koruma) kontaminasyonunu ön- lemek için depoyu doldururken benzin veya yağın toprağa dökülmemesine dikkat edin. Depoyu doldurmak için huni kullanın.

Cihazın deposunu asla kapalı mekanlarda doldurmayın. Yerde benzin buharı toplanabilir ve bunun sonucunda parlama ve hatta patla- ma meydana gelebilir.

Dökülen benzini derhal cihaz üzerinden ve yerden silerek temizleyin. Benzini sildiğiniz bezleri imha etmeden önce iyi havalanan bir yerde kurutun. Aksi takdirde ani bir kendiliğin- den alev alma durumu söz konusu olabilir.

Benzini yere dökerseniz benzin buharı olu- şur. Bu nedenle cihazı aynı yerde çalıştırma- yın, oradan en az 3 m uzakta çalıştırın.

Madeni yağ ürünlerini cildiniz ile temas ettir- meyin. Benzin buharını solumayın. Depoyu doldururken daima güvenlik eldiveni takın. Koruyucu kıyafetleri düzenli olarak değiştirin ve temizleyin.

Kıyafetinizin benzin ile temas etmemesine dikkat edin. Kıyafetinize benzin bulaşmış ise kıyafeti derhal değiştirin.

Cihazın deposunu asla çalışırken veya motor sıcakken doldurmayın. 4 TRAKTÖRÜN PAKETİNİN AÇILMASI

Traktörün paketinin açılması ve montajı için ekte- ki montaj kılavuzunu dikkate alın. BİLGİ Ayrıca ekli benzinli motor işletim kılavu- zunu da dikkate alın. UYARI! Tamamlanmamış montaj nedeni ile tehlike! Çim traktörü, komple monte edilmeden kullanılamaz! Montaj kılavuzunda belirtilen tüm montaj çalışmalarını yerine getirin. Şüphe duru- munda, devreye almadan önce, monta- jın doğru yapılıp yapılmadığı konusunda bir uzmana danışın! Tüm güvenlik ve koruma ekipmanlarının yerinde ve çalışır durumda olduğunu kontrol edin!TR

Kumanda elemanları 5 KUMANDA ELEMANLARI Aşağıda yandan boşaltmalı çim traktörünün kont- rol elemanları gösterilmektedir. Lütfen, çim traktö- rünüze uyan kılavuzu okuduğunuza dikkat edin.

5.1 Standart kontrol paneli

Aşağıda standart kontrol panelinin (01) elemanla- rı gösterilmektedir. Motor devir sayısının ayarlanması (01/2) BİLGİ Düzenleyicinin sürüş sırasında kullanı- mının hıza etki ettiğini dikkate alın! Entegre Choke'u olan düzenleyici: Düzenleyicinin kaydırılması (01/2) ile motor devir sayısı yükselir ve düşürülür, ayrıca en üst konum- da Choke devreye girer. Choke'un devreye alınması: Düzenleyiciyi (01/2) en üst konuma Choke işaretine itti- rin. Bu konumu sadece motoru çalıştırma için kullanın. Bilgi: Bazı traktör modellerinde gösterge panelinde ayrı bir Choke düğmesi (01/1) vardır. Traktörü çalıştırma sırasında bu- nun ayrıca çekilmesi gereklidir. Motor ça- lıştığında düğmeyi tekrar yavaşça yerine itin! Biçme operasyonu: Bu pozisyonda motor azami devir sayısında çalışmaktadır. Rölanti: Bu pozisyonda motor en düşük devir sayısında çalışmaktadır. Ateşleme kilidi (01/3, 05) Konum İşlev 0 Motor kapalı. Kontak anahtarı yerinden çıkarılabi- lir. I Farlar açık. Motorun çalıştırılmasından sonra bu konumda farlar açılır (opsiyonel). II İşletim konumu, motor çalışırken. III Motorun çalıştırılması için çalıştırma konumu. Motor çalışır çalışmaz anahtarı bıra- kın. İşletim konumu II'ye dönecek.

5.2 Fren ve debriyaj pedalı

Fren: Pedalı (03/1) tam aşağı bastırdığınızda şanzıman freni devreye girer, traktör frenle- nir.

Park freni: Eğer fren/debriyaj pedalı (03/1) a- şağı bastırıldığında park kilidi manivelası (03/2) yukarı çekilirse, fren kilitlenir. Pedalın yeniden aşağı bastırılması ile fren çözülür.

5.3 Şanzıman kullanımı (sürüş hızı)

Çim traktörleri ayak hidrostatlı bir şanzıman ile donatılmıştır. İleri ve geri sürüş için sağ tarafta iki ayrı pedal düzenlenmiştir. Sürüş yönü Açıklama İleri İleri gitmek için öndeki pedalı (02/2) kullanın. Geri Geri gitmek için arkadaki pedalı (02/1) kullanın. Bilgi: Sadece geri gitme pedalı kul- lanıldığında biçici durdurulur. Geri gitme sırasında biçme işlevi: bkz. Bölüm 7.5.4.2 "Geri sürüşte biçme", sayfa480.

5.4 Ayak hidrostatlı şanzıman

Ayak hidrostatlı şanzıman, iki pedal ile (02/1 ve 02/2) kullanılır. Harekete geçmek için, motor çalışırken önce, fren pedalına (03/1) basarak park frenini çözün ve sonra ileri gitmek için ileri (02/2) veya geri git- mek için geri (02/1) pedalına basın. Pedalı ne ka- dar aşağı bastırırsanız, seçilen yöne o kadar hızlı hareket edersiniz. İleriye doğru sürüş: Sağdaki ön pedala (02/2) basın. Geriye doğru sürüş: Sağdaki arka pedala (02/1) basın.

5.5 Biçicinin kullanımı

Kesme yüksekliğinin ayarlanması Traktörün biçicisi, sürücü koltuğunun sağında bu- lunan bir kol ile (04/1) birçok kademe yüksekliğin- de ayarlanabilir.

1. Ayar kolunu (04/1) istenen yönde hareket et-

tirin. Kolun aşağı indirilmesi düşük kesim bo- yu, kolun yukarı çekilmesi yüksek kesim boyu anlamına gelir.477 Çalıştırma Biçicinin açılması Elektrikli açma: Sürücü koltuğunun sağında bir şalter (03/3) bulunur. Bununla biçiciyi devreye a- lın. 6 ÇALIŞTIRMA UYARI! Tamamlanmamış montaj nedeni ile tehlike! Çim traktörü, komple monte edilmeden kullanılamaz! Montaj kılavuzunda belirtilen tüm montaj çalışmalarını yerine getirin. Şüphe duru- munda, devreye almadan önce, monta- jın doğru yapılıp yapılmadığı konusunda bir uzmana danışın! Tüm güvenlik ve koruma ekipmanlarının yerinde ve çalışır durumda olduğunu kontrol edin!

6.1 Biçicinin kontrol edilmesi

Kullanımdan önce daima, kesme aparatı, montaj cıvataları ve tüm kesme biriminin aşınmış veya a- rızalı olup olmadığı, gözle kontrol edilmelidir. Bir dengesizliği önlemek için aşınmış veya hasarlı bı- çakların yenileri ile değiştirilmesi gereklidir.

İlk çalıştırmadan önce motora yağ doldurulması gereklidir. Bunun için lütfen motor üreticisinin tali- matlarını dikkate alın. Ayrıca yağ seviyesinin dü- zenli aralıklarla kontrol edilmesi ve gerektiğinde yağ doldurulması gerektiğini de dikkate alın.

UYARI! Yakıt kullanımından doğan tehlikeler! Yakıt yüksek düzeyde yanıcıdır. Yakıt deposunu sadece açık alanda doldurun! Sigara içmeyin! Motor çalışırken veya sı- cakken dolum yapmayın! Motora, gövdeye veya yere yakıt dökülmesini ön- lemek için dolum sırasında uygun bir huni veya doldurma borusu kullanın. Yakıt tankı kapağı ve diğer tank kapaklarının ha- sar alması durumunda, güvenlik nedeni ile değiş- tirilmeleri gereklidir. Yakıt taştığında motor çalıştırılmamalıdır. Traktör, yakıtın kirlettiği alandan uzaklaştırılmalı ve dökü- len yakıt, yerden, motordan ve gövdeden bir bez- le emdirilmeli ve silinmelidir. Yakıt buharları uzaklaşana kadar her türlü çalış- tırma denemesinden kaçınılmalıdır. Yakıtı sadece bunun için öngörülen kaplarda sak- layın. Kurşunsuz benzin kullanın, en az 91 Oktan. Deponun doldurulması (06)

1. Gerektiğinde motoru durdurun ve her ihtimale

karşı anahtarı yerinden çıkarın.

2. Motor biraz soğuyana kadar bekleyin (alev a-

lan yakıt nedeni ile patlama tehlikesi).

3. Motor kaputunu açın.

4. Depo kapağını (06/1) açın ve yakıtı doldurun.

Bilgi:Deponun taşmasına engel olun!

5. Depo kapağını (06/1) kapatın.

6. Motor kaputunu kapatın.

6.4 Lastik hava basıncının kontrol edilmesi

Lastik hava basınçlarını düzenli aralıklarla kontrol edin.

Gerekli hava basıncını lastiklerin üzerinden okuyun (tavsiye 1 bar). BİLGİ 1PSI = 0,07bar. Lastik hava basıncı piyasada satılan bir ayak pompası ile kontrol edilip yeniden doldurulabilir.

6.5 Güvenlik tertibatlarının kontrol edilmesi

Çim traktörünün her kullanımından önce güvenlik tertibatlarının kontrol edilmesi gereklidir. UYARI! Güvenlik tertibatlarının kontrol edil- mesinde tehlikeler! Güvenlik tertibatları sadece sürücü kol- tuğu üzerinden ve yakınlarda başka bir insan veya hayvan bulunmadığı sırada kontrol edilebilir! Çim traktörünün istenmeden harekete geçmeme- si için tüm kontroller sadece düz zemin üzerinde gerçekleştirilmelidir.

6.5.1 Fren kontak şalterinin kontrol edilmesi

Fren kontak şalteri, frene basılmadan motorun çalıştırılamamasını sağlar.

2. Sürücü koltuğuna oturun.

Traktörün çalıştırılması

4. Motoru çalıştırmaya çalışın (Kontak anahtarı

III konumunda). BİLGİ Motor çalışmamalıdır!

6.5.2 Biçici kontak şalterinin kontrol

edilmesi Biçici kontak şalteri, biçicinin etkin olması duru- munda motorun çalıştırılamamasını sağlar.

2. Sürücü koltuğuna oturun.

3. Fren pedalına (03/1) basın ve park frenini çe-

4. Biçiciyi etkinleştirin (03/3).

5. Motoru çalıştırmaya çalışın (Kontak anahtarı

III konumunda). BİLGİ Motor çalışmamalıdır!

6.5.3 Koltuk kontak şalterinin kontrol

edilmesi Koltuk kontak şalteri, biçicinin etkin olduğu du- rumda, sürücü koltuğunda oturan kişinin olmama- sı durumunda motorun derhal kapanmasını sağ- lar.

1. Sürücü koltuğuna oturun.

2. Fren pedalına (03/1) basın ve park frenini çe-

3. Motoru çalıştırın ve azami devir sayısına u-

4. Biçiciyi etkinleştirin.

5. Ayağa kalkarak koltuğun yükünü boşaltın (in-

meyin!). BİLGİ Motorun durması gerekir!

7 TRAKTÖRÜN ÇALIŞTIRILMASI

UYARI! Çim traktörü hakkında yetersiz bilgi- den doğacak tehlikeler! Çalıştırmadan önce, işletme kılavuzunu tamamen okuyun! Özellikle güvenlik uyarılarına dikkat edin! Tüm montaj çalışmalarını ve işletmeye almak için gerekli çalışmaları titizlikle ye- rine getirin. Şüphe durumunda üreticiye danışın!

7.1 Temel hazırlık önlemleri

Biçme sırasında daima sağlam ayakkabılar ve uzun pantolon giyin. Asla yalın ayak veya açık sandaletler ile biçme yapmayın.

Çim traktörünün kullanılacağı araziyi tama- men kontrol edin ve tüm taşlar, çubuklar, tel- ler, kemikler ve kapılarak fırlatılabilecek tüm diğer yabancı cisimleri kaldırın. Biçme sıra- sında da yabancı cisimlere dikkat edilmelidir.

Çalıştırma kısmında tarif edilen tüm çalışma- ları yerine getirin. Bu özellikle güvenlik terti- batlarının kontrol edilmesi için geçerlidir.

Yük çekmek için sadece çeki demiri tertibatı- nı kullanın! İzin verilen yük sınırını aşmayın.

Çim traktörü üzerinde eşya taşınması yasak- tır!

7.2 Aksesuar kullanımı

UYARI! Yanlış aksesuar veya aksesuarların yanlış kullanımından doğacak tehlike- ler! Daima sadece traktör üreticisinin orijinal aksesuarını kullanın! Her birinin ekinde bulunan kullanım kıla- vuzundaki kullanım talimatlarını dikkate alın! İzin verilmeyen aksesuar veya aksesuarların yan- lış kullanımı sonucunda kullanıcı ve üçüncü şa- hıslar için ciddi tehlikeler oluşabilir. Çim traktörü aşırı yüklenebilir. Bu durum ağır kazalara yol aça- bilir.479 Traktörün çalıştırılması

7.3 Çim traktörünün itilmesi

DİKKAT! Eğimlerde iterken doğacak tehlikeler! Çim traktörünü sadece düz alanlarda i- tin! Çim traktörü eğimlerde kontrolsüz o- larak yamaçtan aşağı hareket edebilir. Ayak hidrostatı şanzımanında Baypas kolu (07/1) arka kısımdadır (07/2). Baypas kilidinin kaldırılması:

1. Baypas kolunu (08/1) içeri itin ve aşağıya

ð Çim traktörü artık itilebilir.

7.4 Motorun çalıştırılması ve durdurulması

UYARI! Yıldırım çarpması sonucunda yaralan- ma tehlikesi Cihazın yıldırım çarpmasına karşı koru- ması yoktur.

Gök gürültülü yağış altında biçme yapmayın. Motorun çalıştırılması

1. Sürücü koltuğuna oturun.

2. Sol taraftaki fren pedalını (03/1) tamamen a-

şağı bastırın ve park freni manivelası ile (03/2) sabitleyin.

3. Biçicinin etkin OLMADIĞINDAN emin olun.

Bunun için devirme şalteri konumunu (03/3) kontrol edin.

4. Motor devir regülatörünü (01/2) en üst konu-

ma itin. Donanım seviyesine göre orada Cho- ke işareti bulunur. Eğer yoksa özel Choke düğmesine (01/1) basın.

5. Kontak anahtarını kontak kilidine (05) sokun.

6. Kontak anahtarını "III" konumuna çevirin ve

motor çalışana kadar orada tutun. Bilgi:Kalkış aküsünün korunması için bir ça- lıştırma denemesinin yakl. 5 saniyeden uzun sürmemesi gereklidir.

7. Kontak anahtarını bırakın, otomatik olarak "II"

konumuna dönecektir.

8. Motor devir regülatörünü (01/2) çalıştırma ko-

numuna çekin. Choke düğmeli modelde, düğ- meyi tekrar yerine itin (01/1). Motorun durdurulması

1. Biçiciyi kapatın (03/3).

2. Motor devir sayısı regülatörünü (01/2) rölanti

3. Fren pedalına (03/1) basın ve park freni ma-

nivelası ile kilitleyin (03/2).

4. Kontak anahtarını (05) "0" konumuna çevirin.

5. Kontak anahtarını çekerek çıkarın.

UYARI! Sıcak motordan doğacak tehlikeler! Motoru kapatırken, sıcak motor parçala- rının (örnek olarak egzoz) yakınlarındaki malzeme veya nesneleri tutuşturabilece- ğine dikkat edin!

7.5 Traktör ile sürüş

UYARI! Uyumsuz hızdan doğabilecek tehlike- ler! Traktörün sürüş ve frenleme durumuna alışabilmek için özellikle başlangıçta ya- vaş sürün! Her yön değişikliğinden önce sürüş hızı- nın daima sürücünün çim traktörü üze- rindeki hakimiyetini koruyacağı ve devril- meyeceği kadar oranda düşürülmesi ge- reklidir! Traktörünüz bir ayak hidrostatı şanzımanı üzerin- den tahriklidir.

7.5.1 10°C altındaki sıcaklıklarda sürüşe

1. Biçicinin etkin OLMADIĞINDAN emin olun.

Bunun için devirme şalterini (03/3) kontrol e- din.

2. Motoru çalıştırın ve şanzıman viskozitesinin

uygun hale gelmesi için yaklaşık 30 saniye çalıştırın. Bundan sonra traktörü sürebilirsi- niz. Biçici ancak motor birkaç dakika çalıştırıl- dıktan sonra devreye alınmalıdır.

7.5.2 Ayak hidrostatlı şanzıman ile sürüş

1. Fren pedalına (03/1) basın ve park freni ma-

nivelası ile kilitleyin (03/2).

2. Biçiciyi en yüksek kesim yüksekliğine getirin

3. Motoru çalıştırın.

4. Frene basın (03/1).

5. Ayak pedalına istenilen yöne doğru yavaşça

İleri: Ayak pedalı (02/2)

Geri: Ayak pedalı (02/1)TR

Traktörün çalıştırılması

6. Pedalı ne kadar aşağı bastırırsanız, traktör

de seçilen yöne doğru o kadar hızla hareket eder.

7. Durdurmak için gaz pedalını bırakıp fren pe-

dalına (03/1) basın. BİLGİ Traktörü terk ederken, traktörün kayma- sını engellemek için daima basılı fren pedalı üzerinden park freni manivelasını etkinleştirin!

7.5.3 Yamaçlarda sürüş ve biçmek

UYARI! Yamaçlarda sürüş sırasında meydana gelecek hatalardan doğacak tehlike- ler! Yamaçlarda sürüş sırasında özellikle dikkat edilmelidir! "Güvenli" bir yamaç yoktur. Bu nedenle aşağıdaki güvenlik uyarıları- nı özellikle dikkate alın! Tekerler boşa dönerse veya araç bir yo- kuşu çıkarken takılı kalırsa, biçici ve ek- leri ayırın. Sonra düz bir şekilde yavaşça geri doğru giderek yamacı terk edin! Dolu bir ot toplama haznesi, ağırlığı ne- deni ile çim traktörünün devrilme tehlike- sini yükseltir!

10° (%18) üzerindeki eğimlerde sürmeyin. Örnek: Bu, bir metre mesafede 18 cm yük- seklik farkı demektir.

Ani kalkış yapmayın.

Ani frenleme yapmayın.

Sürüş hızını düşük tutun.

Yamaca çapraz yönde sürmeyin.

Ani yön değiştirmeyin.

7.5.4 Çim traktörü ile biçme

Temiz bir kesim elde edebilmek için sürüş hızının çim koşullarına uygun olması gereklidir. Biçme i- çin mümkün olan sürüş hızının en fazla 2/3'ünü pedal üzerinden kullanın. Traktörün azami hızı sadece biçicinin devrede olmadığı sürüş duru- munda kullanılabilir. Normal durumda kesim yüksekliği 4 - 5 cm'dir. Bu, yükseklik ayarının (04/1) 2. veya 3. ayarına denk gelmektedir. Nemli ve ıslak otlarda lütfen daha yüksek kesim yüksekliği ile biçme yapın. Çok uzun otlar için biçim işleminin iki geçişte ya- pılması uygundur. İlk geçişte biçiciyi en yüksek a- yara getirin. İkinci geçişte, istenilen yüksekliği a- yarlayabilirsiniz.

7.5.4.1 Biçicinin devreye alınması

BİLGİ Biçici, ancak motor yaklaşık bir dakika boyunca ısıtma amacı ile çalıştırıldıktan sonra devreye alınabilir! Biçicinin devreye alınması sırasında traktörün yüksek çim alanı içinde durma- ması gerekmektedir.

1. Motoru çalıştırın.

2. Motor devir regülatörünü (01/2) çalıştırma ko-

3. Biçiciyi en yüksek kesim yüksekliğine getirin

4. Biçiciyi devirme şalteri (03/3) ile (konum "I")

5. El manivelası (04/1) ile istenilen kesim yük-

sekliğini ayarlayın.

6. Çim traktörünü sürün.

7.5.4.2 Geri sürüşte biçme

BİLGİ Eğer sadece geri sürüş için şanzıman pedalına basılırsa biçici durdurulur.

1. "Geri sürüşte biçme" (01/4) düğmesine basın

ve 5 sn. içerisinde geri sürüş (02/1) pedalına basın. UYARI! Geri sürüşte biçme sırasında kaza tehlikesi! Geri sürüşte biçim yaparken arka alana dikkat edin! Geri sürüşte biçmeyi sadece gerektiğin- de yapın!

7.5.4.3 Biçicinin durdurulması

UYARI! Dönmeye devam eden bıçaklardan doğan tehlikeler! Dönen/dönmeye devam eden bir bıçak eller ve ayakları kesebilir! Bu nedenle el ve ayakları bıçaklardan uzak tutun!

1. Biçiciyi devirme şalteri (Konum "0") üzerinden

(03/3) kapatın.481 Çim traktörünün temizlenmesi Biçici hem durma sırasında ve hem de traktör i- lerlerken kapatılabilir. Çim haricinde zeminler üzerinden geçerken biçi- ciyi daima kapatın.

Optimum bir malçlama için çimler düzenli olarak (yaklaşık haftada 1 veya 2 kez) biçilmelidir. Bu durumda çim uzunluğunun 1/3'ünü kesin (örnek 6cm çim uzunluğunda 2cm biçin). Böylece kesi- len parçalar temiz bir biçimde kalan çimlerin ara- sına yayılır. Yan çıkışı malçlama için kapatın Malçlama kiti gönderi kapsamında mevcuttur. 110 cm kesme genişliğine sahip çim traktöründe malç kapağı biçici üzerinde sol taraftadır. 95 cm kesme genişliğine sahip çim traktöründe malç ka- pağı gevşek şekildedir. UYARI! Eksik veya hasarlı biçici korumasın- dan kaynaklanan tehlikeler. Çim traktörü sadece yandan boşaltma i- çin boşaltma oluğu monte edilmişse ça- lıştırılabilir. Monte edilmemişse çalıştırıl- masına izin verilmez, zira biçicinin içeri- sindeki bıçaklara erişme tehlikesi vardır. Hasarlı bir koruma ekipmanının derhal bir orijinal yedek parça ile değiştirilmesi gereklidir. UYARI! Biçicinin uyarlanmasından doğacak tehlikeler. Çim traktörü sadece motor kapalı ve kontak anahtarı çekiliyken uyarlanabilir. Yandan boşaltma operasyonundan malçlama o- perasyonuna uyarlamak için aşağıdaki adımları uygulayın:

2. Kontak anahtarını çekin ve başkalarının ula-

şamayacağı şekilde muhafaza edin.

3. Yandan boşaltma (24/a) oluğunu (24/1) kaldı-

4. Malç kapağını (24/2) biçici korumasına (24/b)

5. Malç kapağını tutturma klipsi (24/3, 24/c) ile

6. Malç kapağının (24/2) doğru oturduğunu

kontrol edin. Kesim genişliği 110cm olan modelde (25) Malç kapağının çıkarılması (25/1):

1. Klipsleri çözün (25/2).

2. Malç kapağını sabitleme yerinden alın (25/3).

7.5.4.5 Biçme aralığı

Çimlerin farklı zamanlarda değişken olarak uzadı- ğını dikkate alın. İlkbahar başında daha kısa bir biçme aralığı seçmeniz tavsiye edilir. Çimlerin bü- yüme hızının yılın ilerleyen zamanlarında azal- ması ile birlikte biçme aralığını uzatın. Çimler bir süre boyunca kesilememiş ise önce daha yüksek bir biçme ayarı seçin ve iki gün son- ra daha düşük bir biçme ayarı ile tekrar biçme ya- pın.

7.5.4.6 Yüksek çimlerin biçilmesi

Otlar olağandan daha fazla uzamış ise veya çok nemli ise çimleri daha yüksek bir kesim ayarı ile biçin. Çimleri daha sonra daha düşük, normal bir ayarda yeniden biçin.

7.5.4.7 Bıçakların bakımı

Tüm kesim sezonu boyunca, ot saplarının kopa- rılmasını ve parçalanmasını önlemek için keskin bir kesme bıçağı olmasını sağlayın. Kopan ot sapları kenarlarında kahverengileşir. Bu durumda büyüme hızı düşer ve çimlere hastalık bulaşma riski artar.

Kesme bıçağını her kullanımdan sonra aşın- ma ve hasara karşı kontrol edin! Gerektiğinde yetkili servise başvurun.

Bıçakları değiştirirken sadece orijinal yedek bıçak kullanın. 8 ÇİM TRAKTÖRÜNÜN TEMİZLENMESİ Optimum bir faaliyet ve uzun bir çalışma ömrü i- çin çim traktörünün düzenli olarak temizlenmesi gereklidir. Çim traktörünü her kullanımdan sonra yapışan kirlerden temizleyin. Temizlik için yüksek basınçlı temizleyici kullan- mayın. Yüksek basınçlı bir temizlik cihazı veya bahçe hortumundan çıkan su, elektrik sistemi ve- ya rulmanların hasar görmesine yol açabilir. Özellikle motor, şanzıman ve avara kasnaklar ile tüm elektrik aksamının su ile temas etmemesi ge- reklidir.TR

Taşıma UYARI! Temizlikten doğan tehlikeler! Tüm temizlik çalışmaları için aşağıdaki- ler geçerlidir:

Motoru kapatın ve kontak anahtarını çıkarın.

Buji fişini çıkarın.

Temizlik için çıkarılan koruma terti- batının temizlikten sonra tekrar mon- te edilmesi gereklidir.

YANMA TEHLİKESİ: Çim traktörünü ancak soğuduktan sonra temizleyin. Motor, şanzıman ve egzoz çok sı- caktır!

KESİLME TEHLİKESİ: Kesme terti- batı üzerindeki çalışmalarda keskin bıçaklara dikkat edin. Çok bıçaklı bi- çicilerde bir kesim aletinin hareket ettirilmesi bir başkasının hareketine neden olabilir!

8.1 Gövde, motor ve şanzımanın

temizlenmesi Motor ve tüm rulmanlı yerleri (tekerler, şanzıman, bıçak rulmanları) su veya basınçlı temizleyici ile temizlemeyin. Ateşleyiciye, karbüratöre ve hava filtrelerine giren su arızalara yol açabilir. Rulmanlardaki su, yağ- lanmanın eksilmesine ve rulmanlar üzerinde arı- zaya neden olabilir. Kir ve çim artıklarının temizlenmesi için bir bez, el süpürgesi, uzun saplı fırça ve benzeri kullanın. DİKKAT! Su girmesi nedeni ile elektrik tesisatı- nın hasar görmesi! Traktörün su ile temizliği sırasında, su- yun elektrik tesisatına girmemesine dik- kat edin! 9 TAŞIMA UYARI! Devrilen cihaz nedeni ile ezilme tehli- kesi! Cihazın ağırlığı nedeni ile insanlar ağır yaralanabilir.

Cihazı nakliye için bir taşıta yükler- ken veya indirirken çok dikkatli olun! Çim traktörünün taşıma araçları ile (örnek araba römorku) taşınması sırasında biçicinin, biçme süspansiyonunun yükünün alınması için alttan desteklenmesi gereklidir. Taşıma sırasında nakliye aracının yeterince yük- leme ağırlığı kaldırabildiğine ve çim traktörünün uygun biçimde emniyete alınmış olduğuna dikkat edin. 10 BAKIM Bakım sırasında doğacak tehlikeler! Tüm bakım çalışmaları için aşağıdakiler geçerli- dir:

Motoru kapatın ve kontak anahtarını çıkarın.

Buji fişini çıkarın.

Bakım çalışmaları için sökülen koruma terti- batının, bakımdan sonra yeniden monte edil- mesi gereklidir.

YANMA TEHLİKESİ: Çim traktörü üzerinde, ancak soğuduktan sonra çalışma yapın. Mo- tor, şanzıman ve egzoz çok sıcaktır!

KESİLME TEHLİKESİ: Kesme tertibatı üze- rindeki çalışmalarda keskin bıçaklara dikkat edin. Çok bıçaklı biçicilerde bir kesim aletinin hareket ettirilmesi bir başkasının hareketine neden olabilir.

Parçaların değiştirilmesi durumunda sadece orijinal yedek parçaların kullanılması gerekli- dir.

Şüphe durumunda daima bir yetkili servise başvurun veya üretici ile iletişime geçin.

Aşağıdaki çalışmalar kullanıcı tarafından uygula- nabilir. Tüm diğer bakım, servis ve tamir işlerinin yetkili bir servis atölyesinde gerçekleştirilmesi ge- reklidir. Lütfen ayrıca yağlama planına göre tavsiye edil- miş olan yıllık yağlamaları dikkate alın.483 Bakım İşlem Her kulla- nımdan önce Her kulla- nımdan sonra İlk 5 saat- ten sonra Her 25 saatlik çalışma süresi sonunda Her 50 saatlik çalışma süresi sonunda Her de- polama- dan önce Motor yağı seviyesini kontrol edin

Motor yağını değiştirin

Hava filtresini değiştirin

Freni kontrol edin (düz yolda deneme frenlemesi)

Lastik basıncını kontrol edin X Biçme bıçağını kontrol edin X Gevşek parçalar olup olma- dığını kontrol edin X X Kayışı kontrol edin (gözle kontrol)

Çim traktörünün temizlenme-

Motor üzerindeki hava giriş ızgarasını temizleyin

Şanzımanı çim ve biçme ar- tıklarından temizleyin

)* Motor üreticisinin kullanım kılavuzuna bakın BİLGİ Yoğun kullanım ve yüksek ısı durumun- da yukarıdaki tablodan daha sık bakım aralıkları gerekebilir.

Hareketli parçaların pürüzsüz çalışmasını sağla- mak için aşağıdaki yerlerin yılda bir yağlanmasını tavsiye ederiz. Yağlama yapmadan önce tüm yağlanacak alanla- rı bir bezle temizleyin. Olası bir paslanmayı önle- mek için su kullanmayın. Yağlama yerleri:

Sağ ve sol aks bacağındaki yağ memelerini (11) çok amaçlı yağ ile gresleyin.

Ön aks çerçeve rulmanlarını (10) sprey yağ i- le yağlayın.

Direksiyon şanzımanının diş segmanları ve direksiyon pinyonunu (12) çok amaçlı yağ ile gresleyin.

Ön ve arka aks makaralı yataklarını (13) çok amaçlı yağ ile gresleyin. BİLGİ Aksların ve rulmanların greslenebilmesi için ön ve arka tekerlerin sökülmesi ge- reklidir.

Dönme ve rulman yerleri: Tüm hareketli dön- me ve rulman yerlerinin yağlanması.

Teker değişimi sadece yatay ve sağlam bir zemin üzerinde gerçekleştirilebilir.

1. Çim traktörünü kapatın ve kontak anahtarını

2. Fren pedalını (03/1) tamamen bastırın ve

park freni manivelası (03/2) ile kilitleyin.TR

3. Çim traktörünü takozlar ile kaymaya karşı

emniyete alın. Takozları kaldırılmayacak olan tarafta yerleştirin.

4. Çim traktörünü uygun bir kriko ile (örnek ma-

kaslı kriko) değişmesi gereken tekerin olduğu taraftan kaldırın. Traktörü, değişmesi gereken teker serbestçe dönene kadar kaldırın. Dikkat! Cihazda hasar tehlikesi. Kaldırma sırasında hiçbir traktör parçasını eğmemeye dikkat edin. Krikoyu sadece sağ- lam metal parçalarının altına yerleştirin.

5. Çim traktörünü şasinin taşıyıcı bir parçasının

altından sağlam bir altlık ile (örnek ahşap kü- tükler) krikonun kayması veya devrilmesi du- rumunda dahi inmeyeceği şekilde emniyete alın.

6. Koruma kapağını (09/1) çıkarın.

7. Koruma diskini (09/2) bir tornavida ile sökün.

Herhangi bir parçanın kaybolmamasına dik- kat edin.

8. Rondelayı (09/3) çıkarın.

9. Tekeri akstan çekerek sökün.

Bilgi:Arka tekerlerin akstan çıkarılması sıra- sında eşleme yayını kaybetmeyin!

10. Tekrar monte etmeden önce aksı ve teker

delgisini temizleyin ve her ikisini de çok a- maçlı yağ ile gresleyin.

11. Tekeri aksa takın.

Bilgi:Arka tekerlerin takılması sırasında arka tekerlerin ve eşleşme yayının somunlarının, geçirme sırasında eşleşme yayının güç kul- lanmadan itilebileceği şekilde konumlandırıl- ması gereklidir.

12. Rondelayı aksa takın.

13. Koruma diskini aks üzerindeki somuna bastı-

rın. Bunun için gerektiğinde bir kerpeten kul- lanıyorsanız, kerpeten ile aksa zarar verme- meye dikkat edin.

14. Koruma kapağını aksa takın.

15. Koruma altlığını çıkarın ve traktörü dikkatlice

kriko ile yere indirin.

10.4 Çalıştırma aküsü

Çim traktörünün gönderi kapsamına çalıştırma a- küsü için doldurma cihazı dahil değildir. Tam akü tanımı: Akü kutusuna bakın. Çalıştırma aküsü motor koruma kapağının altındadır. Çalıştırma aküsü prensip olarak fabrika çıkışında doludur. Güvenlik uyarıları UYARI! Çalıştırma aküsünün yanlış kullanımı sonucunda oluşabilecek tehlikeler! Akünün yanlış kullanımı sonucunda olu- şabilecek tehlikelerin önlenebilmesi için aşağıdaki noktaları dikkate alın!

Çalıştırma aküsünün, açık ateşin doğrudan yakınına konmaması, yakılmaması ve kalori- fer peteklerinin üzerine bırakılmaması gerek- mektedir. Patlama tehlikesi vardır.

Çalıştırma aküsünü, kış depolaması için kuru bir mekanda (10 - 15 °C) muhafaza edin. De- polama sırasında donma sıcaklığının altında- ki ısılardan kaçınılmalıdır.

Çalıştırma aküsünü uzun süre boyunca boş halde tutmayın. Çalıştırma aküsü uzun bir sü- re kullanılmadığında uygun bir şarj aleti ile doldurulmalıdır.

Çalıştırma aküsünü parçalamayın. Elektrolit sıvısı (sülfürik asit) ciltte ve kıyafetlerde ya- nıklar oluşmasına neden olur - derhal bol su ile yıkayın.

Çalıştırma aküsünü temiz tutun. Sadece kuru bir bez ile silin. Su, benzin, inceltici veya ben- zeri sıvı kullanmayın!

Bağlantı kutuplarını temiz tutun ve kutup yağı ile yağlayın.

Bağlantı kutuplarını kısa devre yaptırmayın. Çalıştırma aküsünün doldurulması Doldurmanın gerekli olduğu durumlar:

Kış için depolamadan önce.

Cihazın uzun süre durması durumunda (3 ay- dan fazla). UYARI! Çalıştırma aküsünün yanlış doldurul- masından doğan tehlikeler! Şarj aletinin doldurma akımının 5A ve yükleme geriliminin de azami 14,4V ü- zerinde olmaması gereklidir. Daha yük- sek yükleme geriliminde çalıştırma akü- sünün patlama tehlikesi vardır! Akü üzerindeki çalışmalar sırasında dai- ma kontak anahtarını yerinden çıkarın. Bakım gerektirmeyen ve gaz sızdırmayan bu a- künün özel olarak buna uygun bir şarj aleti ile dol- durulmasını tavsiye ederiz (yedek parça dükkan- larında bulunur).485 Depolama Çalıştırma aküsünün doldurulmasından önce şarj aletinin üreticisinin kullanım kılavuzunu okuyun. DİKKAT! Kısa devre tehlikesi! Bir kısa devreyi önleyebilmek için eksi kabloyu (-) aküye ilk olarak takın veya çıkarın! Akü üzerindeki çalışmalar sırasında dai- ma kontak anahtarını yerinden çıkarın!

1. Kontak anahtarını yerinden çıkarın (01/3).

2. Motor kaputunu açın.

3. Şarj aletinin kıskaçlarını akünün bağlantı ku-

tuplarına bağlayın. BİLGİ Kutuplara dikkat edin:

Kırmızı kıskaç = Artı kutup (+)

Siyah kıskaç = Eksi kutup (-)

4. Şarj aletini elektrik ağına bağlayın ve çalıştı-

10.5 Biçicinin çıkarılması

Traktörün kış hizmetinde kullanılması ve kayışın değiştirilmesi için biçicinin sökülmesi gereklidir.

1. Direksiyonu tamamen sola çevirin (14).

2. Mil desteğinin silindirik vidasını (15) 5-6 turda

4. Biçicinin çekme yayını sökün (17).

5. Biçiciyi tekrar en yukarıya ayarlayın (18).

6. Kayış kanalını yerinden çıkarın (19).

7. Kayışı motorun kayış diskinden çıkarın (20).

8. Biçiciyi tekrar en düşük ayara indirin (21).

9. Biçicinin (22) sabitleme yaylarındaki 4 güven-

10. Sabitleme yaylarını cıvata üzerinden çekerek

11. Biçiciyi sürüş yönünde sağ taraftan çekerek

10.6 Kayışın değiştirilmesi

Kayışın değiştirilmesi için yetkili servise başvu- run. 11 DEPOLAMA Çim traktörünün, hava koşullarından, özellikle nem, yağmur ve uzun süreli doğrudan güneş ı- şınlarından korunacak şekilde depolanması ge- rekmektedir. Çim traktörünü asla deposunda yakıt varken, ya- kıt buharlarının açık ateş veya kıvılcım ile temas edebileceği bir bina içerisinde muhafaza etmeyin. Çim traktörünü sadece motorlu araçların konula- bileceği mekanlarda muhafaza edin. Çim traktörünü, kış gibi uzun süreli depolamalar- da mümkün ise dolu depo ile tutmayın. Yakıt bu- harlaşabilir. Uzun süreli depolamalarda, tortu birikimi ve buna bağlı olarak çalıştırma sorunları oluşmaması için depo ve karbüratör içerisindeki yakıt boşaltılmalı- dır. Bunun için yetkili servisinize danışın.

12 ARIZALAR DURUMUNDA YARDIM

DİKKAT! Yaralanma tehlikesi Keskin kenarlı ve hareketli parçalar ya- ralanmalara sebep olabilir.

Bakım, koruyucu bakım ve temizlik çalışmalarında her zaman koruyucu eldiven takın! BİLGİ Bu tabloda açıklanmamış veya tarafınız- dan giderilemeyen arızalar durumunda, lütfen müşteri hizmetlerine başvurun. Arıza Nedeni Giderme Motor çalışmıyor. Yakıt eksikliği. Depoyu doldurun; depo havalandırması- nı kontrol edin; yakıt filtresini kontrol e- din. Depoda kötü, kirli, eski yakıt var. Daima temiz kaplar içerisinden taze ya- kıt kullanın; karbüratörü temizleyin (Yet- kili servis atölyesinde). Hava filtresi kirlenmiş. Hava filtresini temizleyin (motor üreticisi- nin kullanım kılavuzuna bakın).TR

Arızalar durumunda yardım Arıza Nedeni Giderme Çalıştırma kıvılcımı yok. Bujiyi temizleyin, gerekirse yenisi ile de- ğiştirin, buji kablosunu kontrol edin, marş motorunu kontrol edin (Yetkili ser- vis atölyesinde). Birden fazla çalıştırma dene- mesi nedeni ile motor yanma odasında fazla yakıt mevcut. Bujiyi yerinden sökün ve kurulayın. Marş motoru çalışmıyor. Boş veya zayıf çalıştırma a- küsü. Çalıştırma aküsünü doldurun. Sürücü koltuğunun güvenlik şalteri çalışmıyor. Koltuk üzerine tamamen oturun; şalter bozuk. Fren pedalındaki güvenlik şalteri çalışmıyor. Fren pedalını tamamen aşağı bastırın. Biçici etkin. Biçiciyi devreden çıkarın. Çalıştırma aküsü kablosunda (+) sigorta. Sigortayı kontrol edin, gerekirse değişti- rin. Motor performansı azalı- yor. Çok yüksek veya çok nemli çim. Kesim yüksekliğini değiştirin; biraz geri sürerek biçici için serbest alan yaratın. Hava filtresi kirlenmiş. Hava filtresini temizleyin (motor üreticisi- nin kullanım kılavuzuna bakın). Karbüratör ayarı doğru değil. Ayarı kontrol ettirin (Yetkili servis atölye- sinde). Bıçak aşırı aşınmış. Bıçağı değiştirin (Yetkili servis atölyesin- de). Sürüş hızı çok yüksek. Sürüş hızını düşürün. Çim traktörü çok fazla tit- reşiyor. Biçici hasar görmüş. Biçiciyi kontrol ettirin (Yetkili servis atöl- yesinde). Çim traktörü hareket et- miyor. Hidrostat tahrikinde: Sürüş işlevi yok. Baypas manivelasını çalıştırma konu- muna getirin. Temiz olmayan kesim. Bıçak aşınmış, keskin değil. Bıçağı değiştirin veya bileyin. Bilenmiş bıçakları dengeleyin (Yetkili servis atöl- yesinde)! Yanlış kesim yüksekliği. Kesme yüksekliği düzeltilmelidir. Çok düşük motor devir sayı- sı. Azami devir sayısını ayarlayın. Sürüş hızı çok yüksek. Sürüş hızını düşürün. Tekerlekler üzerinde farklı basınç var. Doğru basınca ulaşana kadar şişirin. Tekerleğin basıncını ölçün. Tahrik, fren, debriyaj ve biçici. Sadece yetkili serviste kontrol ettirin!487 Garanti 13 GARANTİ Cihazdaki muhtemel malzeme veya üretim hatalarını, ayıplı maldan doğan hakların yasal zaman aşımı süresi içinde, kendi seçimimize bağlı olarak onarım veya değiştirme yoluyla gideririz. Zaman aşımı sü- resi, her durumda ürünün satın alınmış olduğu ülkedeki hukuka göre belirlenir. Garanti taahhüdümüz aşağıdaki durumlarda ge- çerlidir:

Bu işletim talimatı dikkate alınmalıdır

Amacına uygun kullanım

Orijinal yedek parça kullanımı Garanti aşağıdaki durumlarda geçerliliğini kaybe- der:

İzinsiz onarım denemeleri

İzinsiz teknik değişiklikler

Amacına uygun olmayan kullanım Garanti dışında kalan hususlar şunlardır:

Boyadaki, normal yıpranmaya bağlanabilecek olan hasarlar

Yedek parça kartında xxxxxx (x) çerçeve ile işaretlenmiş olan aşınmaya tabi parçalar

İçten yanmalı motorlar (burada ilgili motor üreticilerinin garanti hükümleri geçerlidir) Garanti süresi, ilk nihai alıcının satın alımı ile başlar. Tarih ve satın alma belgesi belirleyicidir. Bu be- yan ve orijinal satın alma belgesiyle beraber satıcınıza veya en yakın yetkili servis merkezine başvu- run. Satın alan kişinin, satıcıya karşı ayıplı maldan doğan hakları bu beyan tarafından etkilenmez.AL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland Telefon: [phone] | Telefax: (+49)8221/203-8199 | www.al-ko.com AL-KO Service: www.al-ko.com/service-contacts
