КОРИСНИЧКИ ПРИРАЧНИК Solo T 22111.7 HDSA V2 Comfort AL-KO

Преносни механизам: Ножни хидростатски

2.1 Сврсисходна употреба

Затварач дела за малчирање

3.2 Лична заштитна опрема

безбедности извуците контактни кључ.

Све контроле извршите на равној подлози да се вртни трактор не би изненада померио.

2. Седните на седало возача.

Мотор се не сме покретати!

2. Седните на седало возача.

Мотор се не сме покретати!

1. Седните на седало возача.

1. Седите на седишту возача.

8. Пребаците регулатор (01/2) броја обртаја

2. Пребаците регулатор (01/2) броја обртаја

2. Пребаците регулатор (01/2) броја обртаја

2. Извуците контактни кључ и чувајте га на

4. Ставите затварач дела за малчирање

Замену точкова сме се извршити само на хоризонталној и чврстој подлози.

1. Искључите вртни трактор и извуците

3. Вртни трактор заштитите од

одвијачем. Пазите да се не изгуби.

9. Уклоните 4 безбедносна клина на

6.1 Проверка на косачката

Не косете напречно на наклона.

5. Преместете косачката нагоре докрай (18).

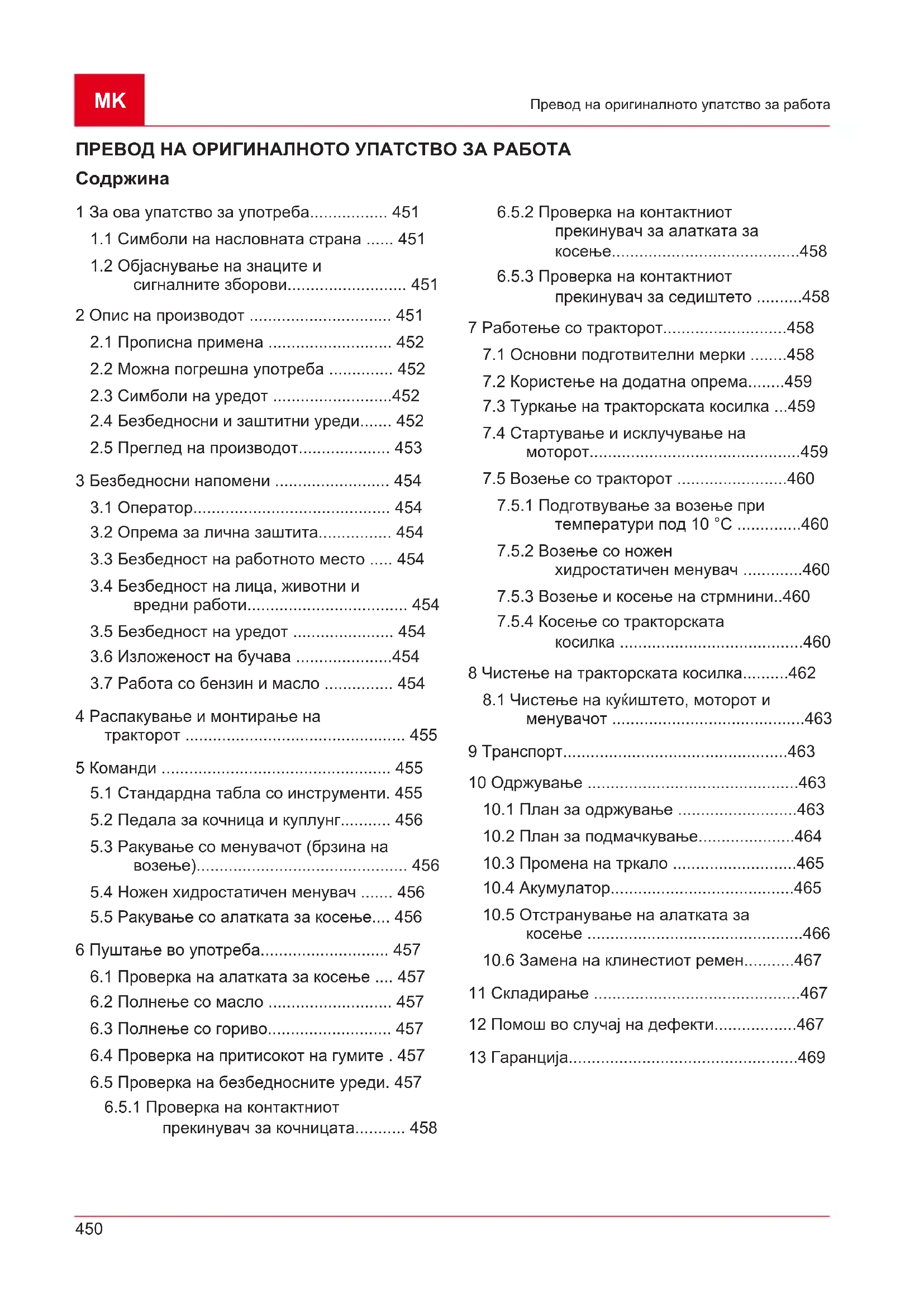

1 За ова упатство за употреба................. 451

1.1 Симболи на насловната страна ...... 451

1.2 Објаснување на знаците и

сигналните зборови.......................... 451 2 Опис на производот ............................... 451

2.1 Прописна примена ........................... 452

2.2 Можна погрешна употреба .............. 452

2.3 Симболи на уредот ..........................452

2.4 Безбедносни и заштитни уреди....... 452

2.5 Преглед на производот.................... 453

3.3 Безбедност на работното место ..... 454

3.4 Безбедност на лица, животни и

вредни работи................................... 454

3.5 Безбедност на уредот ...................... 454

5.1 Стандардна табла со инструменти. 455

5.2 Педала за кочница и куплунг........... 456

5.3 Ракување со менувачот (брзина на

возење).............................................. 456

5.4 Ножен хидростатичен менувач ....... 456

5.5 Ракување со алатката за косење.... 456

6 Пуштање во употреба............................ 457

6.1 Проверка на алатката за косење .... 457

6.5 Проверка на безбедносните уреди. 457

6.5.1 Проверка на контактниот

прекинувач за кочницата........... 458

6.5.2 Проверка на контактниот

прекинувач за алатката за косење.........................................458

6.5.3 Проверка на контактниот

прекинувач за седиштето ..........458 7 Работење со тракторот...........................458

7.1 Основни подготвителни мерки ........458

7.2 Користење на додатна опрема........459

7.3 Туркање на тракторската косилка ...459

7.4 Стартување и исклучување на

моторот..............................................459

7.5 Возење со тракторот ........................460

7.5.1 Подготвување за возење при

температури под 10°C ..............460

7.5.2 Возење со ножен

хидростатичен менувач .............460

7.5.3 Возење и косење на стрмнини..460

7.5.4 Косење со тракторската

косилка ........................................460 8 Чистење на тракторската косилка..........462

8.1 Чистење на куќиштето, моторот и

менувачот ..........................................463 9 Транспорт.................................................463 10 Одржување ..............................................463

10.1 План за одржување ..........................463

10.2 План за подмачкување.....................464

10.5 Отстранување на алатката за

косење ...............................................466

10.6 Замена на клинестиот ремен...........467

11 Складирање .............................................467 12 Помош во случај на дефекти..................467 13 Гаранција..................................................469451 За ова упатство за употреба 1 ЗА ОВА УПАТСТВО ЗА УПОТРЕБА

Германската верзија е оригиналното упатство за употреба. Сите други јазични верзии се преводи на оригиналното упатство за употреба.

Пред пуштањето во работа, задолжително внимателно прочитајте го упатството за употреба. Ова е предусловот за успешна работа и непречено ракување.

Чувајте го работното упатство да ви биде лесно на дофат за читање ако ви е потребна некоја информација за уредот.

Предадете го уредот на други лица само со упатството за употреба.

Прочитајте ги и обрнете внимание на напомените за безбедност и предупредување во упатството за

Тракторските косилки се испорачуваат во различни варијанти на опрема. Имајте во предвид дека сликите може да се разликуваат малку од оригиналот. Доколку имате потешкотии во следењето на описите обратете се на специјализирана работилница или на производителот.

Почитувајте ги приложените упатства за монтажа и работните упатства за бензинскиот мотор.

1.1 Симболи на насловната страна

Симбол Значење Пред пуштањето во работа, задолжително внимателно прочитајте го упатството за употреба. Ова е предусловот за успешна работа и непречено

Упатство за работа Немојте да го употребувате бензинскиот уред во близина на отворени пламени или извори на

1.2 Објаснување на знаците и сигналните

Покажува непосредно опасна ситуација, која – ако не се избегне – може да предизвика смрт или тешка телесна повреда. ПРЕДУПРЕДУВАЊЕ! Покажува потенцијално опасна ситуација, која – ако не се избегне – може да предизвика смрт или тешка телесна повреда.

Покажува потенцијално опасна ситуација, која – ако не се избегне – може да предизвика мала или умерена телесна повреда.

Покажува ситуација, која – ако не се избегне – може да предизвика штети

Специјални напомени за подобро разбирање и ракување. 2 ОПИС НА ПРОИЗВОДОТ Тракторските косилки со странично исфрлање се произведуваат во различни варијанти. Кај следните описи во ова упатство за работа погрижете се да го прочитате соодветниот опис за вашата тракторска косилка. Обележја на вашата тракторска косилка:

Менувач: ножен хидростатичен

Алатка за косење за странично исфрлување со додаток за мулчење Разлики на тип:

Кај верзии со ширина на косење од 110cm: Додатокот за мулчење се носи при некористење.MK

Тракторската косилка е наменета за косење приватни домашни градини и парцели со макс. стрмнина од 10° (18%). Дополнителни примени, како на пр. мулчење, се дозволени само ако се користи оригиналната додатна опрема и во согласност со максималните вредности на оптоварување. Овој уред е наменет исклучиво за приватна употреба. Секоја друга примена како и недозволено преправање или доградба ќе се смета за злоупотреба и се исклучува правото на гаранција како и губењето на сообразноста (CE-ознака) и производителот не сноси никаква одговорност за штети на корисникот или на трети лица.

2.2 Можна погрешна употреба

Тракторската косилка не е наменета за професионална употреба во јавни паркови, спортски комплекси, земјоделство и

ПРЕДУПРЕДУВАЊЕ! Опасности од преоптоварување на тракторската косилка! Внимавајте особено при употребата на приколка да не се надминуваат дозволените сили на влечење и степени на нагорнини/удолнини. Пречекорувањето на овие вредности може да го надмине капацитетот на кочење од тракторската косилка и да доведе до опасни ситуации!

Имајте во предвид дека тракторската косилка нема одобрение за возење по улици и не е дозволено нејзино возење по јавни патишта!

2.3 Симболи на уредот

Прочитајте го упатството за работа пред пуштањето во

За време на косењето другите лица, особено деца и животни, треба да се држат подалеку од работното подрачје. Пред одржување и поправки извлечете го контактниот клуч! Внимание опасност! Држете ги подалеку рацете и нозете од алатката за сечење! Да не се вози на стрмнини поголеми од 10° (18%)! Опасност: Не газете овде! Опасност од изгореници поради топли површини!

2.4 Безбедносни и заштитни уреди

ПРЕДУПРЕДУВАЊЕ! Опасност од отстранети или манипулирани заштитни уреди! Се забранува секаква работа со отстранети или манипулирани заштитни уреди. Дефектните заштитни уреди мора веднаш да се поправат или заменат! Во заштитните уреди се вбројуваат пред сè:

Контактен прекинувач за кочницата

Контактен прекинувач за алатката за

Контактен прекинувач за седиштето

Капаци на алатката за косење

Поклопка на страничното исфрлување453 Опис на производот

2.5 Преглед на производот

1 Волан 8 Алатка за косење 2 Табла со инструменти 9 Регулирање на висината на косење 3 Педала за кочење 10 Премосница на менувачот 4 Лост за заклучување за педалата за

11 Седиште на возачот 5 Капак на моторот 12 Додаток за мулчење 6 Активирање на менувачот за наназад 13 Поклопка на страничното исфрлување 7 Активирање на менувачот за нанапредMK

Животна опасност и опасност од најтешки повреди! Непознавањето на безбедносните предупредувања и упатствата за ракување може да доведе до најтешки повреди па дури и до смрт.

Почитувајте ги сите безбедносни предупредувања и упатства за ракување на ова работно упатство како и на работните упатства на кои се посочува, пред да го користите уредот.

Зачувајте ги сите испорачани документи за идната употреба.

Млади под 16 години или лица кои не се запознаени со начинот на користење не смеат да го употребуваат уредот. Почитувајте ги евентуалните локални безбедносни прописи за минималната возраст на корисникот.

Уредот да не се користи под дејство на алкохол, дроги или лекови.

3.2 Опрема за лична заштита

За да се избегнат повреди на главата и екстремитетите како и оштетувања на слухот, треба да носите прописна облека и заштитна опрема.

Облеката мора да биде наменска (тесно прилепена) и не смее да спречува. При долга коса задолжително носете мрежа за коса. Никогаш не носете лабави парчиња алишта или додатоци коишто би можеле да се вовлечат во уредот, на пр. шалови, широки кошули, долги ѓердани.

Личната заштитна опрема се состои од:

заштита за слухот и заштитни очила

долги панталони и цврсти чевли

3.3 Безбедност на работното место

Уредот користете го само на цврста и рамна подлога а не во стрмни коси

Внимавајте на стабилноста.

3.4 Безбедност на лица, животни и

3.5 Безбедност на уредот

Користете го уредот само под следниве

Уредот не е извалкан.

Уредот не покажува никакви оштетувања.

Сите команди функционираат.

Не го преоптоварувајте уредот. Тој е наменет за лесни работи во приватниот сектор. Преоптоварувањата водат до оштетување на уредот.

Не го употребувајте уредот со изабени или дефектни делови. Заменете ги дефектните делови само со оригинални резервни делови на производителот. Ако уредот се употребува со изабени или дефектни делови, не може да се бара никаква гаранција од страна на производителот.

3.6 Изложеност на бучава

Една одредена изложеност на бучава преку овој уред е неизбежна. Распределете ги бучните работи во дозволени и за тоа одредени времиња. Држете се до времињата за пауза и ограничете го времето за работа на најпотребното. За ваша лична заштита и заштита на лицата коишто се наоѓаат во близина треба да се носи соодветна заштита

Опасност од експлозија и пожар Преку мешавината од бензин и воздух што истекува настанува една експлозивна атмосфера. Прасокот, експлозијата и пожарот може при неправилно работење со горивото да доведат до тешки повреди и дури до

Не пушете кога работите со

Ракувајте со бензин само на отворено и никогаш во затворени

Задолжително почитувајте ги следните наведени правила за однесување.455 Распакување и монтирање на тракторот

Транспортирајте и складирајте бензин и масло исклучиво во садови одобрени за тоа. Осигурајте се дека децата немаат никаков пристап кон складираниот бензин

Осигурајте се за избегнување на контаминирање на почвата (заштита на животната средина) да при полнењето не навлезе бензин и масло во земјата. За полнење користете инка.

Никогаш да не го полните уредот во затворени простории. На подот може да дојде до насобирање на бензински пареи и поради тоа да дојде до прасок или дури до експлозија.

Веднаш избришете го истурениот бензин од уредот и од почвата. Оставете го текстилот со кој го избришавте бензинот на добро проветрено место пред да го фрлите истиот. Инаку може да дојде до ненадејно самозапалување.

Ако имате истурено бензин се создаваат бензински пареи. Поради тоа не го стартувајте уредот на истото место туку најмалку на 3 метри оддалеченост.

Избегнувајте контакт на кожата со производи од минерално масло. Не ги вдишувајте бензинските пареи. За полнење носете секогаш заштитни ракавици. Редовно променувајте ја и чистете ја заштитната облека.

Внимавајте на тоа да вашата облека не дојде во контакт со бензин. Ако бензинот дојде во допир со вашата облека веднаш сменете ја облеката.

Никогаш да не го полните уредот при вклучен или топол мотор. 4 РАСПАКУВАЊЕ И МОНТИРАЊЕ НА

Почитувајте го приложеното упатство за монтажа за распакување и монтажа на

Почитувајте го исто така и приложеното упатство за работа на бензинскиот мотор. ПРЕДУПРЕДУВАЊЕ! Опасности од нецелосно

Тракторската косилка не смее да се користи пред да биде целосно

Направете ги сите монтажни работи коишто се опишани во упатството за монтажа. Во случај на сомневање пред пуштањето во употреба прашајте стручно лице дали монтажата е правилно направена! Проверете дали се присутни сите безбедносни и заштитни уреди и дали се функционални! 5 КОМАНДИ Во продолжение се опишани контролните елементи на тракторските косилки со странично исфрлање. Погрижете се да го прочитате соодветниот опис за вашата тракторска косилка.

5.1 Стандардна табла со инструменти

Во продолжение се објаснети елементите на стандардната табла со инструменти (01). Регулирање на бројот на вртежи на моторот (01/2)

Имајте во предвид дека активирањето на регулаторот во возен погон влијае врз брзината! Кај регулатор со интегрирана дизна: Со поместување на регулаторот (01/2) се зголемува и намалува бројот на вртежи на моторот како и вклучување на дизната во најгорната позиција. Вклучување на дизната: Поместете го регулаторот (01/2) сосема на нагоре кон знакот за дизна. Оваа позиција користете ја исклучиво за стартување на моторот. Напомена: Некои варијанти на трактор располагаат со посебно копче за дизната (01/1) на таблата со инструменти. Тоа мора тогаш дополнително да се повлече за стартување на тракторот. Штом ќе почне да работи моторот, полека турнете го копчето назад!MK

Косење: Во оваа позиција моторот работи со максималниот број на

Работа на празно: Во оваа позиција моторот работи со најмалиот број на

Брава за палење (01/3, 05)

0 Моторот се исклучува. Контактниот клуч може да се

I Вклучување на фаровите. По стартувањето на моторот во оваа позиција се вклучуваат фаровите (изборно). II Работна позиција, кога работи

III Почетна позиција за стартување на моторот. Отпуштете го клучот штом моторот ќе почне да работи. Тој потоа скокнува назад во работната позиција II.

Кочница: Со целосно притискање на педалата (03/1) надолу кочницата влијае на менувачот, тракторот кочи.

Кочница за паркирање: Со повлекување на лостот за заклучување (03/1) на нагоре додека се притиска педалата за кочницата/куплунгот (03/2) се заклучува кочницата. Со повторно притискање на педалата кочницата се отпушта.

5.3 Ракување со менувачот (брзина на

Тракторите за косење трева се опремени со ножен хидростатичен менувач. Има две посебни педали на десно за возење нанапред и наназад.

Напред Притиснете ја предната педала (02/2), за да возите нанапред.

Назад Притиснете ја задната педала (02/1), за да возите наназад. Напомена: Алатката за косење е исклучена ако е притисната само педалата за возење наназад. Косење при возење наназад: види Поглавје 7.5.4.2 "Косење при возење наназад", страна461.

5.4 Ножен хидростатичен менувач

Ножниот хидростатичен менувач се активира преку две педали (02/1 и 02/2). За поаѓање прво отпуштете ја кочницата за паркирање со притискање на педалата за кочницата (03/1) додека работи моторот а потоа притиснете ја педалата (02/2) за возење нанапред или педалата (02/1) за возење наназад. Колку што подалеку ја притискате педалата, толку побрзо возите во избраната

Возење нанапред: Притиснете ја на десната страна предната педала (02/2). Возење наназад: Притиснете ја на десната страна задната педала (02/1).

5.5 Ракување со алатката за косење

Подесување на висината на косење Алатката за косење на тракторот може да се регулира во повеќе степени во висина со една рачка (04/1) десно покрај седиштето на

1. Придвижете ја рачката за регулирање

(04/1) во саканата насока. Рачката на надолу значи ниска висина на косење, рачката на нагоре значи голема висина на

Вклучување на алатката за косење Електрично вклучување: Десно покрај седиштето на возачот се наоѓа еден прекинувач (03/3). Вклучете ја со него алатката за косење.457 Пуштање во употреба 6 ПУШТАЊЕ ВО УПОТРЕБА ПРЕДУПРЕДУВАЊЕ! Опасности од нецелосно

Тракторската косилка не смее да се користи пред да биде целосно

Направете ги сите монтажни работи коишто се опишани во упатството за монтажа. Во случај на сомневање пред пуштањето во употреба прашајте стручно лице дали монтажата е правилно направена! Проверете дали се присутни сите безбедносни и заштитни уреди и дали се функционални!

6.1 Проверка на алатката за косење

Пред употреба треба секогаш да се провери со визуелна контрола дали алатката за косење, завртките за прицврстување и целата единица за косење се истрошени или оштетени. За избегнување на неизбалансираност истрошените или оштетените ножеви мора да се заменат со

Пред првото пуштање во работа моторот мора да се наполни со масло. Затоа земете го во предвид упатството на производителот на моторот. Имајте во предвид дека нивото на масло треба да се контролира во редовни растојанија и да се надополни масло ако е

6.3 Полнење со гориво

ПРЕДУПРЕДУВАЊЕ! Опасности при ракувањето со

Горивото е лесно запаливо. Полнете го резервоарот за гориво само на отворено! Не пушете! Не полнете гориво при движечки или топол

За полнење користете соодветна инка или црево за полнење за да не се истури гориво на моторот, куќиштето или на земјата. Од безбедносни причини капачето на резервоарот за гориво и другите капачиња на резервоар треба да се заменат при оштетување. Доколку има претечено гориво не смее да се стартува моторот. Тракторот треба да се отстрани од местото загадено со гориво а истуреното гориво мора да се вшмука и избрише со крпа од подот, моторот и

Треба да се избегне секаков обид за стартување сè додека не испарат пареите од

Горивото чувајте го само во предвидените

1. Исклучете ја ако треба тракторската

косилка и извлечете го контактниот клуч заради сигурност.

2. Почекајте додека не се излади малку

моторот (Опасност од експлозија поради запалено гориво!).

3. Отворете го капакот на моторот.

4. Отворете го капачето на резервоарот

(06/1) и наполнете го горивото. Напомена:Избегнувајте преполнување на резервоарот за гориво!

5. Затворете го капачето за резервоарот

6. Затворете го капакот на моторот.

Контролирајте го притисокот на гумите во редовни растојанија.

Исчитајте го потребниот воздушен притисок на гумите (препорака 1 bar).

1PSI = 0,07bar. Притисокот на гумите може да се контролира со вообичаена ножна пумпа за воздух и да се надополни воздух.

6.5 Проверка на безбедносните уреди

Безбедносните уреди мора да се проверат пред секое стартување на тракторската косилка.MK

Работење со тракторот ПРЕДУПРЕДУВАЊЕ! Опасност при проверката на безбедносните уреди! Безбедносните уреди се дозволени за проверка само од седиштето на возачот и кога нема други лица или животни во близина! Направете ги сите проверки на рамна подлога така што тракторската косилка да не може несакано да се тркала.

6.5.1 Проверка на контактниот

прекинувач за кочницата Контактниот прекинувач за кочницата гарантира дека моторот не може да се стартува ако не се притисне кочницата.

1. Моторот е исклучен.

2. Седнете на седиштето на возачот.

3. Отпуштете ја кочницата за паркирање со

притискање на педалата за кочницата (03/1).

4. Обидете се да го стартувате моторот

(контактен клуч во позиција III).

Моторот не смее да стартува!

6.5.2 Проверка на контактниот

прекинувач за алатката за косење Контактниот прекинувач за алатката за косење гарантира дека моторот не може да се стартува ако е активирана алатката за

2. Седнете на седиштето на возачот.

3. Притиснете ја педалата за кочницата

(03/1) и повлечете ја кочницата за паркирање (03/2).

4. Вклучете ја алатката за косење (03/3).

5. Обидете се да го стартувате моторот

(контактен клуч во позиција III).

Моторот не смее да стартува!

6.5.3 Проверка на контактниот

прекинувач за седиштето Контактниот прекинувач за седиштето гарантира дека моторот се исклучува штом нема никој на седиштето на операторот кога е вклучена алатката за косење.

1. Седнете на седиштето на возачот.

2. Притиснете ја педалата за кочницата

(03/1) и повлечете ја кочницата за паркирање (03/2).

3. Стартувајте го моторот и оставете го да

врти со максимален број на вртежи.

4. Вклучете ја алатката за косење.

5. Подигнете ја вашата тежина од седиштето

со тоа што ќе станете (не слегувајте!).

Моторот мора да се исклучи! 7 РАБОТЕЊЕ СО ТРАКТОРОТ ПРЕДУПРЕДУВАЊЕ! Опасности поради недоволно познавање на тракторската

Целосно прочитајте го упатството за работа пред да почнете! Внимавајте особено на сите безбедносни напомени! Совесно вршете ги сите монтажни работи и сите работи за пуштање во работа. Во случај на сомневање прашајте го производителот!

При косење секогаш носете тврди чевли и долги панталони. Никогаш не косете боси или со отворени сандали.

Проверете го целосно теренот на којшто ќе се користи тракторската косилка и отстранете ги сите камења, гранки, жици, коски и други туѓи тела коишто може да ги зафати и отфрли уредот. Исто така и за време на косењето треба да се внимава на туѓи тела.

Направете ги сите работи коишто се опишани во пуштањето во работа. Ова важи особено за проверката на безбедносните уреди.

За влечење на товари користете ја само куката за влечење! Не го надминувајте вертикалното оптоварување.

Не е дозволен транспорт на предмети на тракторската косилка!459 Работење со тракторот

7.2 Користење на додатна опрема

ПРЕДУПРЕДУВАЊЕ! Опасност од погрешна додатна опрема или погрешно користење на додатна опрема! Користете секогаш само оригинална опрема на производителот на

Почитувајте ги прописите за користење во приложеното упатство

Преку употребата на недозволена додатна опрема или погрешната употреба може да настанат големи опасности за операторот и трети лица. Тракторската косилка може да се преоптовари. Тоа може да доведе до тешки

7.3 Туркање на тракторската косилка

Опасност при туркањето по косини! Туркајте ја тракторската косилка само на хоризонтални површини! На косини тракторската косилка би можела неконтролирано да се стркала

Кај ножен хидростатичен менувач Премосната рачка (07/1) се наоѓа на задниот ѕид (07/2). Деблокирање на премосницата:

1. Вметнете ја премосната рачка (08/1) и

закачете ја на надолу.

2. Ослободете ја кочницата.

7.4 Стартување и исклучување на

ПРЕДУПРЕДУВАЊЕ! Опасност од повреда поради удар

Уредот нема заштита од удар на

Не косете при невреме. Стартување на моторот

1. Седнете на седиштето на возачот.

2. Притиснете ја целосно педалата за

кочење (03/1) на левата страна и заклучете ја со лостот за заклучување (03/2).

3. Проверете да НЕ е вклучена алатката за

косење. За да го направите тоа, проверете ја позицијата на преклопната склопка (03/3).

4. Поместете го регулаторот (01/2) за бројот

на вртежи на моторот до горниот граничник. Во зависност од варијантата на опремата таму се наоѓа знакот за дизна. Во спротивно, повлечете го посебното копче за дизната (01/1).

5. Ставете го контактниот клуч во бравата за

6. Завртете го контактниот клуч во позиција

„III“ и задржете го така сè додека не стартува моторот. Напомена:За заштита на акумулаторот обидот за стартување не би требало да трае подолго од околу 5 секунди.

7. Потоа отпуштете го контактниот клуч, тој

автоматски скокнува во позиција „II“.

8. Поместете го регулаторот (01/2) за бројот

на вртежи на моторот во работна позиција. Кај варијанта на опремата со копче за дизна повторно притиснете го истото навнатре (01/1). Исклучување на моторот

1. Исклучете ја алатката за косење (03/3).

2. Ставете го регулаторот (01/2) за бројот на

вртежи на моторот во позиција за работа

3. Притиснете ја педалата за кочење (03/1) и

заклучете ја со лостот за заклучување (03/2).

4. Завртете го контактниот клуч (05) во

5. Извлечете го контактниот клуч.

ПРЕДУПРЕДУВАЊЕ! Опасност од топлиот мотор! Кога го запирате моторот внимавајте на тоа топлите делови на моторот (на пр. придушувачот на звукот) да не можат да ги запалат предметите или материјалите лоцирани во близина!MK

Работење со тракторот

7.5 Возење со тракторот

ПРЕДУПРЕДУВАЊЕ! Опасност од неприлагодена

Возете особено на почеток полека за да се навикнете на возењето и кочењето на тракторот! Пред секоја промена на насоката треба да се намали брзината на возење така што возачот да ја задржи контролата над тракторската косилка во секое време а истовремено истиот и да не може да се преврти! Вашиот трактор се придвижува преку ножен хидростатичен менувач.

7.5.1 Подготвување за возење при

температури под 10°C

1. Проверете да НЕ е вклучена алатката за

косење. За да го направите тоа, проверете ја преклопната склопка (03/3).

2. Стартувајте го моторот и оставете го да

работи околу 30 секунди за да се загрее и да се оптимизира вискозноста на маслото за менувачот. Потоа можете да го возите тракторот. Да не ја вклучувате алатката за косење сè додека моторот не поработи неколку минути.

7.5.2 Возење со ножен хидростатичен

1. Притиснете ја педалата за кочење (03/1) и

заклучете ја со лостот за заклучување (03/2).

2. Ставете ја алатката за косење на

највисоката висина на косење (04/1).

3. Стартувајте го моторот.

4. Притиснете ја кочницата (03/1).

5. Полека притиснете ја ножната педала за

саканата насока на возење:

6. Колку што подалеку ја притискате

педалата, толку побрзо се движи тракторот во избраната насока.

7. За запирање, отпуштете ја ножната

педала и притиснете ја кочницата (03/1).

Кога го напуштате тракторот, секогаш активирајте го лостот за заклучување со притисната педала за кочницата за да не може да се оттркала тракторот!

7.5.3 Возење и косење на стрмнини

ПРЕДУПРЕДУВАЊЕ! Опасност од грешки при возење на

При возење на стрмнини треба да се обрати посебно внимание! Нема такво нешто како „безбедна“

Особено почитувајте ги следните безбедносни напомени! Откачете ја алатката за косење и дополнителната опрема ако тркалата превртуваат или ако возилото откаже кога возите по стрмнина. Потоа напуштете ја стрмнината во бавно надолно возење долж паѓачката

Полната корпа за собирање трева ја зголемува опасноста за превртување на тракторската косилка преку нејзината тежина!

Да не се вози на стрмнини поголеми од 10° (18%). Пример: тоа одговара на 18 cm разлика во висина на должина од 1 метар.

Одржувајте ниска брзина на возење.

Не возете попреку стрмнината.

Не забрзувајте наеднаш.

Управувајте рамномерно.

7.5.4 Косење со тракторската косилка

Прилагодете ја брзината на возење според условите на тревникот со цел да постигнете чист резултат на косење. Изберете најмногу 2/3 од можната брзина на возење на педалата кога косите. Максималната брзина на тракторот е исклучиво наменета за возење без вклучена алатка за косење. Во нормален случај висината на косење изнесува 4 - 5 cm. Тоа одговара на вториот или третиот засек од регулирањето на висината (04/1). При влажна и мокра трева косете со повисока висина на косење.461 Работење со тракторот Кај многу висока трева, пожелно е да се помине во два премина. Ставете ја алатката за косење на максимална висина на косење при првиот премин. При вториот премин можете потоа да ја намалите на саканата

7.5.4.1 Вклучување на алатката за косење

Алатката за косење смее да се вклучи дури откако моторот е загреан околу една минута! При вклучувањето на алатката за косење тракторската косилка не би требало да стои во висока трева.

1. Стартувајте го моторот.

2. Поместете го регулаторот (01/2) за бројот

на вртежи на моторот во работна

3. Ставете ја алатката за косење на

највисоката висина на косење (04/1).

4. Вклучете ја алатката за косење со

преклопната склопка (03/3) (позиција „I“).

5. Поставете ја саканата висина на косење

6. Ставете ја тракторската косилка во

7.5.4.2 Косење при возење наназад

Алатката за косење е исклучена ако е притисната само педалата за возење

1. Притиснете го копчето „Косење

наназад“ (01/4) и во рок од 5 секунди притиснете ја педалата за возење наназад (02/1). ПРЕДУПРЕДУВАЊЕ! Опасност од незгоди при косење

Обратете внимание на подрачјето зад вас кога косите наназад! Косење наназад само ако е потребно!

7.5.4.3 Исклучување на алатката за

ПРЕДУПРЕДУВАЊЕ! Опасност од вртливи ножеви! Кога ножевите за сечење сè уште се вртат, тие може да ги исечат рацете и нозете! Поради тоа, рацете и нозете држете ги настрана од сечилата!

1. Исклучете ја алатката за косење со

преклопната склопка (03/3) (позиција „0“). Алатката за косење може да се исклучи кога тракторот е во мирување и кога се вози. Секогаш исклучувајте ја алатката за косење кога не возите по тревни површини.

За оптимален резултат на мулчење, тревата треба да се коси на редовна основа (прибл. 1 или 2 пати неделно). Кога косите, пресечете 1/3 од висината на тревата (на пр. ако висината на тревата е 6cm, косете 2cm). Со тоа се гарантира дека откосот правилно ќе се смеша со преостанатата трева. Реконфигурирање на страничното исфрлање за режим на мулчење Комплетот за мулчење е содржан во опсегот на испораката. Кај тракторски косилки со ширина на косење од 110 cm, додатокот за мулчење е лоциран на левата страна од алатката за косење. Кај тракторски косилки со ширина на косење од 95 cm додатокот за мулчење е вклучен неприкачен. ПРЕДУПРЕДУВАЊЕ! Опасности од нецелосна или оштетена заштита на алатката за

Тракторската косилка смее да се користи само ако е монтирано окното за исфрлање за страничното исфрлање. Ако не е монтирано работењето е забрането бидејќи постои опасност од навлегување во ножевите на алатката за косење. Оштетениот заштитен уред треба веднаш да се замени со оригинален резервен дел.MK

Чистење на тракторската косилка ПРЕДУПРЕДУВАЊЕ! Опасности при реконфигурирањето на заштитата на алатката за

Тракторската косилка смее да се реконфигурира само при исклучен мотор и изваден контактен клуч. За реконфигурирање од режим на странично исфрлање во режим на мулчење, постапете на следниот начин:

1. Исклучете го моторот.

2. Извлечете го контактниот клуч и

заштитете го од неовластен пристап.

4. Ставете го додатокот за мулчење (24/2) на

алатката за косење (24/b).

5. Заклучете го додатокот за мулчење со

спојката за држење (24/3, 24/c).

6. Проверете го точното позиционирање на

додатокот за мулчење (24/2). Кај верзии со ширина на косење од 110cm (25) Отстранување на додатокот за мулчење (25/1):

1. Ослободете ја спојката (25/2).

2. Извадете го додатокот за мулчење од

механизмот за заклучување (25/3).

7.5.4.5 Интервал на косење

Имајте во предвид дека тревата расте различно во разни времиња. Во рана пролет се препорачува да се избере пократок интервал на косење. Зголемете ги интервалите на косење како што стапката на растење на тревата почнува да расте во текот на годината. Ако не можете да ја косите тревата подолго време, треба најпрво да изберете повисока поставка на висина за косење, потоа повторно да косите два дена подоцна со пониска поставка на висина на косење.

7.5.4.6 Косење на висока трева

Косете со повисока поставка за висина на косење кога тревата е повисока од нормално или кога е влажна. Потоа уште еднаш искосете ја тревата со пониската, нормална

7.5.4.7 Одржување на ножот за сечење

Погрижете се ножот за сечење да остане остар за време на целата сезона на косење за да избегнете откинување и раскинување на тревките. Откинатите тревки се кафеави на рабовите. Со тоа се намалува нивното растење и го прави тревникот подложен на

Проверете ги ножевите за сечење за острина и знаци на истрошување или оштетување по секоја употреба! Ако е потребно сервисирајте ги веднаш.

За оптимална функција и долг животен век тракторската косилка мора редовно да се

По секое користење исчистете ја тракторската косилка од налепени нечистотии. За чистење не користете уред за чистење под висок притисок. Водениот млаз од уред за чистење под висок притисок или градинарско црево може да го оштети електричниот систем или лагерите. Особено внимавајте да не дојде вода во контакт со моторот, менувачот и тркалцата за преусмерување, како и целиот електричен систем.463

ПРЕДУПРЕДУВАЊЕ! Опасности при чистењето! При сите работи за чистење важи:

Исклучете го моторот и извлечете го контактниот клуч.

Отстранете го конекторот на свеќичката.

Отстранетите заштитни уреди поради чистењето мора повторно да се монтираат по чистењето.

ОПАСНОСТ ОД ИЗГОРЕНИЦИ: Чистете ја тракторската косилка дури откако ќе се излади. Моторот, менувачот и придушувачот на звукот се многу

ОПАСНОСТ ОД СЕЧЕЊЕ: При работење на алатките за сечење внимавајте на острите ножеви. Кај алатки за косење со повеќе од едно сечило, движењето на едно сечило може да предизвика движење и на другото!

8.1 Чистење на куќиштето, моторот и

Не користете вода или уред за чистење под висок притисок за прскање на моторот или на лагерските точки (тркала, менувач, лагер на

Навлезената вода во системот за палење, карбураторот и филтерот за воздух може да предизвика дефекти. Водата во лагерските точки може да доведе до губење на подмачкувањето а тоа може да предизвика непоправлива штета на лагерите. За отстранување на нечистотија и остатоци од трева користете крпа, рачна метла, долга четка или слично.

Оштетување на електричната постројка поради навлезена вода! При чистењето на тракторот со вода внимавајте да не навлезе вода во електричната постројка! 9 ТРАНСПОРТ ПРЕДУПРЕДУВАЊЕ! Опасност од пригмечување ако се преврти уредот! Лицата може сериозно да се повредат од сопствената тежина на уредот.

Бидете особено внимателни при товарање и растоварање на уредот кога го транспортирате на возило или на приколка! При транспорт на тракторската косилка со транспортна опрема (на пр. приколка за автомобил), алатката за косење мора да се поддржи одоздола со цел да се намали оптоварувањето на закачувањето на алатката за косење. За време на транспорт, проверете дали транспортните средства имаат доволен капацитет за товар и дали соодветно е прицврстена тракторската косилка. 10 ОДРЖУВАЊЕ Опасности при одржувањето! При сите работи за одржување важи:

Исклучете го моторот и извлечете го контактниот клуч.

Отстранете го конекторот на свеќичката.

Отстранетите заштитни уреди поради одржувањето мора повторно да се монтираат по одржувањето.

ОПАСНОСТ ОД ИЗГОРЕНИЦИ: Работете на тракторската косилка дури откако ќе се излади. Моторот, менувачот и придушувачот на звукот се многу топли!

ОПАСНОСТ ОД СЕЧЕЊЕ: При работење на алатките за сечење внимавајте на острите ножеви. Кај алатки за косење со повеќе од едно сечило, движењето на едно сечило може да предизвика движење и на друго сечило.

При промената на делови смеат да се користат само оригинални резервни делови.

Побарајте во случај на сомневање секогаш специјализирана работилница или контактирајте го производителот.

10.1 План за одржување

Следниве работи смее да ги извршува самиот оператор. Сите преостанати работи за одржување, сервисирање и поправки мора даMK

се изведуваат во овластена сервисна работилница. Почитувајте ги дополнително препорачаните, годишни подмачкувања според планот за подмачкување.

X X Чистење на филтерот за

Замена на филтерот за

Проверка на свеќичката

Проверка на кочницата (пробно кочење на права

Проверка на притисокот на

Проверка на ножот за

X X Проверка на клинестиот ремен (визуелна контрола)

Чистење на тракторската

Чистење на решетката за вшмукување воздух на

Чистење на менувачот од трева и остатоци од

)* види го упатството за работа од производителот на моторот

При силно оптеретување и при високи температури може да бидат потребни пократки интервали на одржување од оние во горе наведената табела.

10.2 План за подмачкување

За да се обезбеди лесното движење на подвижните делови ние ви препорачуваме да ги подмачкате најмалку еднаш годишно следниве места. Користете крпа за чистење на сите точки за подмачкување пред мачкање со маст или прскање. Не користете вода за да избегнете можна корозија.465

Места за подмачкување:

Подмачкајте ги чеповите за подмачкување на десните и левите зглобови(11) со повеќенаменска маст.

Напрскајте масло на лагерот од предната осовина на рамката (10).

Подмачкајте го забестиот сегмент и управувачкиот запченик на управувачката кутија (12) користејќи повеќенаменска

Подмачкајте ги валчестото лежиште и главчината на предната и задната осовина (13) со повеќенаменска маст.

Предните и задните тркала мора да се извадат за подмачкување на осовините и лагерите.

Вртливи и лагерски точки: Подмачкување на сите подвижни вртливи и лагерски точки.

10.3 Промена на тркало

Промената на тркалото смее да се врши само на хоризонтална и цврста подлога.

1. Исклучете ја тракторската косилка и

извлечете го контактниот клуч.

2. Притиснете ја целосно педалата за

кочење (03/1) и заклучете ја со лостот за заклучување (03/2).

Осигурајте ја тракторската косилка со клоцни против оттркалување. Ставете ја клоцната под страната којашто не се подига.

4. Користете соодветна опрема за кревање

(на пр. дигалка со ножици) за да ја подигнете тракторската косилка на страната каде што треба да се смени тркалото. Подигнете го тракторот сè додека тркалото коешто треба да се смени може слободно да се врти. Внимание! Опасност од штети на

При подигањето внимавајте да не искривите некои елементи на тракторот. Поставувајте ја дигалката само на стабилни метални делови.

5. Осигурајте ја тракторската косилка на

еден носечки елемент од шасијата со стабилна подлога (на пр. дрвен блок) така што дури и при слизнување или превртување на дигалката да не може да

6. Извадете го заштитното капаче (09/1).

7. Истиснете ја сигурносната шајбна (09/2) со

шрафцигер. Внимавајте да не се изгуби.

8. Извлечете ја подлошката (09/3).

9. Извадете го тркалото од осовината.

Напомена:Да не го изгубите перото кога ги вадите задните тркала од

10. Исчистете ја осовината и дупката во

тркалото пред повторно монтирање и намачкајте ги двете со повеќенаменска

11. Ставете го тркалото на осовината.

Напомена:Кога ги ставате задните тркала, проверете дали жлебовите на перото и задното тркало се израмнети така што перото може да се притисне навнатре без употреба на сила.

12. Ставете ја подлошката на осовината.

13. Притиснете ја сигурносната шајбна во

жлебот на осовината. Ако евентуално користите клешти внимавајте да не ја оштетите осовината со клештите.

15. Отстранете ја сигурносната подлошка и

спуштете го тракторот внимателно на подот со дигалката.

Не е доставен полнач за акумулаторот на тракторската косилка. Точен назив на акумулаторот: види ја акумулаторската кутија. Акумулаторот се наоѓа под капакот на моторот. Акумулаторот во основа се доставува фабрички наполнет. Безбедносни напомени ПРЕДУПРЕДУВАЊЕ! Опасност од погрешно ракување со акумулаторот! За избегнување на опасности коишто може да произлезат од неправилно ракување со акумулаторот, почитувајте ги следните точки!

Не го складирајте акумулаторот во непосредна близина на отворени пламени, не го палете или ставајте на грејни тела. Се заканува опасност од експлозија.MK

Преку зимата чувајте го акумулаторот во ладна, сува просторија (10 - 15 °C). Избегнувајте складирање на температури под точката на мрзнење.

Не го оставајте акумулаторот без полнење подолг временски период. Ако акумулаторот не се користи подолг временски период, тој треба да се полни користејќи соодветен полнач.

Не го уништувајте акумулаторот. Електролитот (сулфурна киселина) предизвикува хемиски изгореници на кожата и облеката – веднаш исплакнете со многу вода.

Чувајте го акумулаторот чист. Бришете само со сува крпа. Не користете вода, бензин, средство за разредување или

Одржувајте ги терминалите чисти и премачкајте ги со терминална маст.

Не предизвикувајте краток спој на терминалите. Полнење на акумулаторот Полнењето е потребно:

Пред складирањето за зимската пауза.

При подолго време на мирување на уредот (подолго од 3 месеци). ПРЕДУПРЕДУВАЊЕ! Опасност од неправилно полнење на акумулаторот! Струјата за полнење на полначот не смее да надминува 5A а напонот за полнење може да биде само макс. 14,4V. При повисок напон на полнење постои опасност од експлозија на акумулаторот! Секогаш извадете го контактниот клуч пред да почнете да работите на акумулаторот. Ви препорачуваме да го полните акумулаторот, што не пропушта гасови и на кој не му треба одржување, користејќи специјален соодветен полнач (кој може да се добие преку специјализирани продавници). Почитувајте го упатството за употреба на производителот на полначот пред и за време на полнење на акумулаторот.

Опасност од краток спој! За да избегнете краток спој, секогаш најпрво одвојте го негативниот кабел (-) од акумулаторот и повторно поврзете го како последен! Секогаш извадете го контактниот клуч пред да почнете да работите на акумулаторот!

1. Извлечете го контактниот клуч (01/3).

2. Отворете го капакот на моторот.

3. Поврзете ги клемите на полначот со

терминалите на акумулаторот.

Обрнете внимание на поларитетот:

Црна клема = негативен терминал

4. Поврзете го полначот со струјната мрежа

10.5 Отстранување на алатката за косење

Алатката за косење мора да се извади со цел за да се користи тракторот за расчистување на снег и за промена на клинестиот ремен.

1. Завртете го воланот на целосно лево

2. Одвртете ја цилиндарската завртка (15) на

држачот на каналот со 5-6 вртења.

3. Спуштете ја алатката за косење на

најниската поставка (16).

4. Откачете го влечниот федер на алатката

5. Ставете ја алатката за косење повторно

6. Откачете го каналот на клинестиот ремен

7. Откачете го клинестиот ремен од шајбната

за клинестиот ремен на моторот (20).

8. Повторно спуштете ја алатката за косење

на најниската поставка (21).

9. Отстранете ги 4-те пинови за заклучување

на фиксаторите од алатката за косење (22).

10. Извлечете ги фиксаторите преку болцните

11. Извлечете ја алатката за косење на

десната страна во насоката на возење.

10.6 Замена на клинестиот ремен

За замена на клинестиот ремен обратете се на овластена специјализирана работилница. 11 СКЛАДИРАЊЕ Тракторската косилка треба да се паркира каде што е заштитена од временски влијанија, особено влага, дожд и подолго изложување на директна сончева светлина. Никогаш не ја складирајте тракторската косилка во зграда со гориво во резервоарот ако има потенцијал за пареите од горивото да дојдат во контакт со отворени пламени или искри. Паркирајте ја тракторската косилка во простории коишто се соодветни за складирање на моторни возила. Кога ја складирате тракторската косилка за долги периоди, како на пример преку зима, по можност не треба да се складира со полн резервоар за гориво. Горивото може да

Пред долготрајно складирање, горивото треба да се испушти од резервоарот и карбураторот со цел да се избегне создавање на наслаги коешто може да доведе до проблеми при стартувањето. Контактирајте ја вашата специјализирана работилница за совет. 12 ПОМОШ ВО СЛУЧАЈ НА ДЕФЕКТИ

Опасност од повреда Предметите со остри рабови и самодвижечките делови на уредот може да доведат до повреди.

При работи на одржување, нега и чистење носете секогаш заштитни

Во случај на дефекти, коишто не се наведени во табелата или Вие самите не можете да ги отстраните, обратете се до нашиот кориснички сервис. Дефект Причина Отстранување Моторот не пали. Недостаток на гориво. Наполнете го резервоарот; проверете ја вентилација на резервоарот; проверете го филтерот за гориво. Лошо, нечисто гориво, старо гориво во резервоарот. Секогаш користете свежо гориво од чисти садови; исчистете го карбураторот (работилница на службата за корисници). Филтерот за воздух е

Исчистете го филтерот за воздух (види го упатството за работа од производителот на моторот). Нема искра за палење. Исчистете ја свеќичката, заменете ја со нова ако е потребно, проверете го кабелот за палење, проверете го системот за палење (работилница на службата за корисници). Премногу гориво во комората за согорување на моторот поради повеќекратни обиди за стартување. Одвртете ја и исушете ја свеќичката. Анласерот не функционира. Празен или слаб акумулатор. Наполнете го акумулаторот.MK

Помош во случај на дефекти Дефект Причина Отстранување Безбедносниот прекинувач на седиштето на возачот не функционира. Седнете правилно на седиштето на возачот; прекинувачот е неисправен. Безбедносниот прекинувач на педалата за кочење не функционира. Целосно притиснете ја надолу педалата за кочење. Алатката за косење е

Исклучете ја алатката за косење. Осигурувачот на (+) кабелот од акумулаторот. Проверете го осигурувачот, заменете го ако е потребно. Капацитетот на моторот

Превисока или превлажна

Коригирајте ја висината на косење; направете празен простор за алатката за косење со кратко возење

Филтерот за воздух е

Исчистете го филтерот за воздух (види го упатството за работа од производителот на моторот). Неправилна поставка на карбураторот. Проверете ја поставката (работилница на службата за корисници). Ножот е многу истрошен. Заменете го ножот (работилница на службата за корисници). Преголема брзина на

Намалете ја брзината на возење. Тракторската косилка силно вибрира. Алатката за косење е

Проверете ја алатката за косење (работилница на службата за корисници). Тракторската косилка не тргнува. Кај хидростатичен менувач: нема погон за возење. Префрлете ја премосната рачка на работна позиција. Нечист откос. Ножот е истрошен,

Заменете го или наострете го ножот. Избалансирајте ги наострените ножеви (работилница на службата за корисници)! Погрешна висина на

Коригирајте ја висината на косење. Премал број на вртежи на

Ставете го максималниот број на вртежи на моторот. Преголема брзина на

Намалете ја брзината на возење. Различен притисок на гумите на тркалата. Напумпајте на точен воздушен притисок. Исчитајте го точниот притисок на гумата.469

Дефект Причина Отстранување Погон за возење, кочница, куплунг и алатка за косење. Исклучиво да се направи проверка само во работилница на службата за

13 ГАРАНЦИЈА Можните материјални грешки или грешки во производството ги отстрануваме за време на законски определениот гарантен рок, во согласност со нашиот избор, по пат на поправка или испорака на резервен дел. Гарантниот рок се определува за секој поединечен случај, според законот на државата, во која бил купен производот. Нашата обврска за гаранција важи само при:

почитување на упатството за употреба

Употреба на оригинални резервни делови Гаранцијата се поништува при:

Обиди за самостојни поправки

Обиди за самостојни технички измени

Непрописна примена Од гаранцијата се исклучени:

Оштетувања на бојата предизвикани од нормално абење

Изабени делови, кои на табелата за резервни делови се означени со рамка xxxxxx (x)

Мотори со внатрешно согорување (тука важат гарантните одредби на соодветниот произведувач на моторот) Гарантниот рок започнува со купување од страна на првиот краен корисник. Меродавен е датумот на сметката за плаќање. Обратете се со овој гарантен лист и со оригиналната сметка кај продавачот или во најблиската овластена служба за односи со корисниците. Со оваа гаранција, законските права на купувачот во однос на продавачот остануваат непроменети.TR
