BEDIENUNGSANLEITUNG PSTF 20 A1 PARKSIDE

FLACHSCHLAUCH-SET MIT AUFBEWAHRUNGSKASSETTE

Originalbetriebsanleitung

Bestimmungsgemäßer Gebrauch 2
Ausstattung 2
Lieferumfang 2
Technische Daten 3

Sicherheitshinweise 3

Montage und Anschluss 4

Demontage 5

Gartenspritze verwenden 6

Reinigung und Lagerung 7

Entsorgung 7

Service 8

Importeur 8

FLACHSCHLAUCH-SET MIT AUFBEWAHRUNGS-KASSETTE PSTF 20 A1

Einleitung

Wir beglückwünschen Sie zum Kauf theirs neuen Produktes.

Sie haben sich damit für ein hochwertiges Produkt entschieden.

Die Bedienungsanleitung ist Teil desesse Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Produkt eignet sich zur Beförderung von Wasser. Außen dem eignet sich das Produkt als praktischer Ordnungshelfer für den Garten.

Jede andere Verwendung oder Veränderung des Produktes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.

Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

Schlauchtrommel
Gartenspritzanschluss
3 Halterung (für den Gartenspritzanschluss)
Handkurbel
5 Öffnung (für die Handkurbel)
6 Halterung (für den Hahnanschluss)
Hahnstuck
8 Hahnanschluss
9 Schlauch
10 Schlauchführung
Aurolhilfe
12 Halterung (für die Gartenspritze)
13 Gartenspritze

Lieferumfang

1 Schlauchtrommel
1 Handkurbel
20 m Flachschlauch
1 Gartenspritze
1 Hahnstück
1 Bedienungsanleitung

Technische Daten

Schlauch:

Schlauchdurchmesser: ca. 17 mm

Lange: ca. 20 m

max. Betriebsdruck: 6 bar

Berstdruck: 25

Wasseranschluss:

Hahnstuck: 26,44 mm (G ^3/4 )

Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen!

MONTAGE- UND BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN!

WARNING! STROMSCHLAGGEFAHR!

Ein unsachgemäßer Umgang mit dem Produkt und einem Gartenschlauch kann zu einem Stromschlag führen.
Richten Sie den Wasserstrahl niemals auf elektrische Geräte oder Einrichtungen.

Richten Sie den Wasserstrahl nicht auf Personen oder Tiere.

Keine Trinkwasserentnahme!

■ Kinder)durfen nicht mit dem Produktspiel.
Das Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Stellen Sie sicher, dass kein Wasser aus dem Schlauch in die Trinkwasserversorgung zusammen fließen kann: Trennen Sie den Schlauch nach dem Gebrauch vom Wasserhahn oder montieren Sie einen Rückflussverhinderer bzw. Rohrunterbrecher zwischen Wasserhahn und Schlauch.
Lassen Sie den Schlauch - auch bei zwischenzeitlichen Unterbrechungen des Wasserflusses - niemals unbeaufsichtigt. Ansonsten besteht Verletzungsgefahr sowie die Gefahr von Sachschäden.

Darauf achten, dass keine Schmutz partikel die Anschlüsse verstopfen oder in das Schlauchinnere gelangen konnen. Ansonsten konnte die Armatur beschädigt werden.
Achten Sie auf einen festen Sitz aller Anschlüsse.
Drehen Sie nach jedem Gebrauch den Wasserhahn zu.

Montage und Anschluss

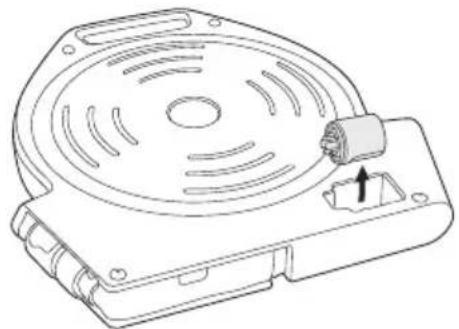

Entnehmen Sie die Handkurbel on der Rückseite der Schlauchtrommel

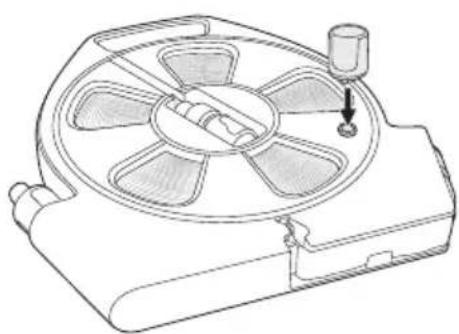

Stecken Sie die Handkurbs in die vorgesehene Öffnung bis diese einrastet.

Nehmen Sie den Hahnanschluss aus der Halterung 6

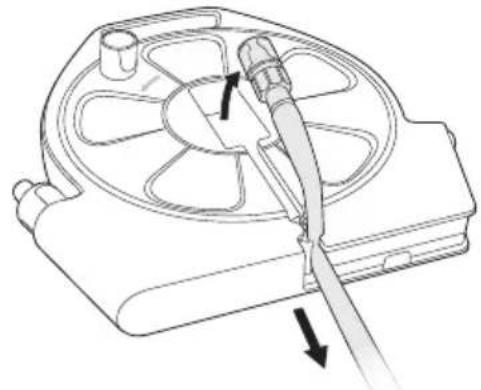

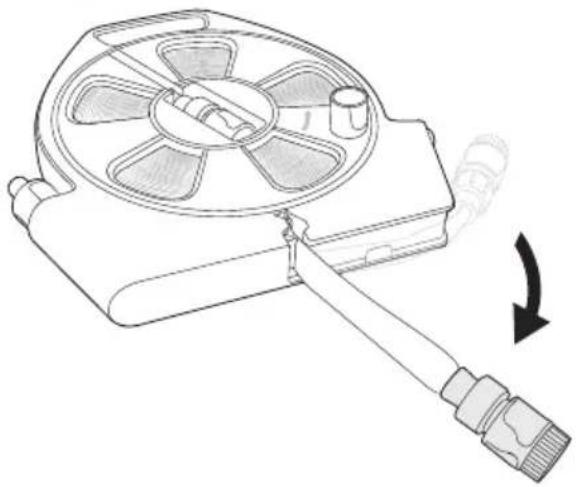

Rollen Sie den Schlauchanz ab und entnahmen Sie den Gartenspritzanschluss aus der Halterung 3

Schieber den vorderen Teil des Hahnanschlusses 8 nach hinten und ziehen Sie das Hahnstück aus dem Hahnanschluss 8.

Schrauben Sie das Hahnstück auf den Wasserhahn und stcken Sie den Hahnanschluss 8 wieder aus das Hahnstück 7.

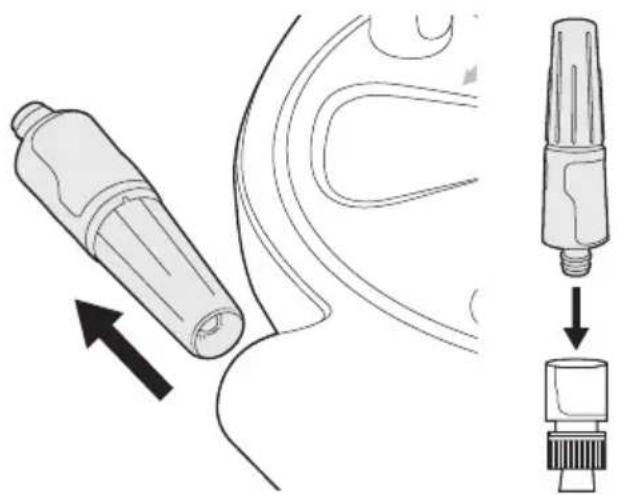

Nehmen Sie die Garten-spritze aus der Halterung und stecken Sie diese auf den Gartenspritzanschluss 2

Drehen Sie den Wasserhahn auf.

Drehen Sie nach Beendigung ihrer Arbeit den Wasserhahn zu.

Demontage

Ziehen Sie das Hahnstück aus dem Hahnanschluss 8.

Schrauben Sie das Hahnstück vom Wasserhahn ab und stcken Sie diesen wieder auf den Hahnanschluss 8

Ziehen Sie die Gartenspritze 13 von dem Gartenspritzanschluss ab und stecken Sie die Gartenspritze 15 vieder in die Halterung 12

HINWEIS

Rollen Sie den Schlauch vollständig ab, damit Sieihn vollständig entleeren konnen. Ansonsten lasst sich der Schlauch nicht aufrollen.
Streichen Sie das Wasser mit den Händen aus dem Schlauch aus, damit das Aufrollen vereinfacht wird.

Fuhren Sie den Schlauch an der Aufrollhilfe vorbei durch die Schlauchführung und legen Sie den Gartenspritzanschluss 2n die Halterung 3 ein.
Rollen Sie den Schlauch3 durch Drehen der Handkurbel 4 gegen den Uhrzeigersinn auf (siehe Pfeil auf der Schlauchtrommel 1). Die Aufrollhilfe 11 verhindert, dass sich der Schlauch 9 overdreiben kann.
Stecken Sie den Hahnanschluss 8 wieder in die Halterung 6

Gartenspritze verwenden

Durch Drehen des vorderen Spritzdusenteils konnen Sie den Wasserausfluss regeln.
Drehen Sie den vorderen Spritzdusenteil gegen die Pfeilrichtung, am den Wasserausfluss zu erhöhen und in Pfeilrichtung, am den Wasserausfluss zu verringn.

Die Spritzduse kann zur Unterbrechung des Wasserflusses verwendet werden, wenn Sie diese in Pfeilrichtung genz zudrehen.

Verwenden Sie diese Funktion ausschließlich für eine zeitweilige Unterbrechung des Wasserflusses. Lassen Sie den Schlauch in solchen Fälle niemals unbeaufsichtigt.

Reinigung und Lagerung

Das Gehäuse und den Schlauch reinigen Sie mit einem leicht angefeuchteten, fusselfreien Tuch. Lassen Sie den Schlauch vor der Lagerung vollständig trocknen.
■ Reinigen Sie die Anschlüsse von Zeit zu Zeit, um einen dichen Sitz zu gewährleisten.
Entleeren Sie den Schlauch und die Armaturen sorgfältig.

HINWEIS

Rollen Sie den Schlauch vollständig ab, damit Sieihn vollständig entleeren können. Ansonsten lasst sich der Schlauch nicht aufrollen.
Streichen Sie das Wasser mit den Händen aus dem Schlauch us, damit das Aufrollen vereinfacht wird.

Lagern Sie das Produkt anschließend an einem frostsicheren Ort, um Frostschaden zuvermeiden.

Entsorgung

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei

Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recyclelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstech-Gesichtspunkten ausgedeshalb recyclebar.

Entsorgen Sie nicht mehr benöttige Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Kenn

zeichnung auf den verschiedene Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1-7:Kunststoffe,
20-22: Papier und Pappe,
80-98: Verbundstoffe.

Service

DE ServiceDeutschland

Tel.: [phone]

(kostenfrei aus dem dt.

Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk

max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 327047_1904

Importeur

Bitte beachten Sie, dass die folgende

Anschrift keine Serviceanschrift

ist. Kontaktieren Sie zunachst die

benannte Servicestelle.
