PSTF 20 A1 - Záhradná hadica PARKSIDE - Bezplatný návod na obsluhu

Typ produktu	Plochá hadica s navíjačom
Značka	Parkside
Model	PSTF 20 A1
Dĺžka hadice	20 m
Priemer hadice	17 mm
Maximálny prevádzkový tlak	6 barov
Praskací tlak	25 barov
Pripojenie na vodovodný kohútik	Hrdlo kohútika 26,44 mm (G 3/4")
Dodávané príslušenstvo	Navíjač, kľuka, plochá hadica 20 m, zavlažovacia tryska, hrdlo kohútika, návod na obsluhu
Správne použitie	Preprava vody pre záhradu
Vhodnosť pre pitnú vodu	Nie, nepoužívať na pitnú vodu
Bezpečnostné pokyny	Nesmerujte prúd na osoby, zvieratá alebo elektrické zariadenia
Čistenie	Mierne navlhčená handrička; pred uskladnením úplne vysušte
Uskladnenie	Chráňte pred mrazom, hadicu úplne rozviňte a vyprázdnite
Servisná linka Francúzsko	0800 919270
Servisná linka Belgicko	070 270 171 (0,15 EUR/min)
Dovozca	Kompernass (adresa nie je uvedená pre servis)

Často kladené otázky - PSTF 20 A1 PARKSIDE

Ako namontovať hadicu na vodovodný kohútik?

Naskrutkujte priložené hrdlo kohútika na vodovodný kohútik, potom nasuňte zavlažovaciu koncovku hadice na toto hrdlo. Uistite sa, že je koncovka pevne pripevnená.

Ako nastaviť prúd vody?

Otáčajte prednú časť trysky v smere šípky na zníženie prietoku a v opačnom smere na zvýšenie. Vodu môžete dočasne uzavrieť úplným otočením.

Ako správne uskladniť hadicu?

Úplne rozviňte hadicu, vyprázdnite ju trením rukami, potom ju naviňte pomocou kľuky a prevlečte hadicu cez vodidlo. Potom umiestnite koncovky do ich držiakov.

Aký je maximálny tlak, ktorý hadica znesie?

Maximálny prevádzkový tlak je 6 barov a praskací tlak je 25 barov. Pri normálnom používaní neprekračujte 6 barov.

Je hadica vhodná na pitnú vodu?

Nie, hadica nie je určená na distribúciu pitnej vody. Používajte ju iba na zavlažovanie záhrady alebo iné nepotravinárske účely.

Čo robiť, ak hadica uniká?

Skontrolujte, či sú všetky koncovky pevne utiahnuté a čisté. V prípade potreby ich vyčistite. Ak únik pretrváva, hadica alebo tesnenie môže byť poškodené; kontaktujte servisnú linku.

Ako čistiť hadicu a navíjač?

Použite mierne navlhčenú handričku, ktorá nepúšťa vlákna. Pred uskladnením nechajte hadicu úplne vysušiť. Pravidelne čistite koncovky, aby ste zaistili tesnosť.

Môžem hadicu používať v zime?

Po každom použití hadicu skladujte chránenú pred mrazom. Mráz môže poškodiť hadicu a koncovky. Nepoužívajte ju pri teplotách pod nulou.

Ako vymeniť chybný diel (hrdlo kohútika, trysku...)?

Náhradné diely nie sú v návode uvedené. Kontaktujte servisnú linku Parkside na uvedených číslach a získajte informácie o náhradných dieloch.

Kde nájdem úplný návod pre PSTF 20 A1?

Úplný návod je k dispozícii bezplatne vo formáte PDF na stránke notice-facile.com. Môžete si ho tiež stiahnuť z webovej stránky výrobcu alebo kontaktovať servisnú linku.

NÁVOD NA OBSLUHU PSTF 20 A1 PARKSIDE

Vytáhněte kohoutový prípojovaci kus 7 kohoutové pri-pojky 8.

Odsroubujtekohoutovypripojovaci kus vodovodniho kohoutku a nasunte jej opet na kohoutovou pripojku 8

Stahnete zahradni postrikovac 13 pripojky zahradniho postrikovace 2 azasunte zahradni postrikovac 13 opet do drzaku 12

UPOZORNÉNÍ

Hadi zcela odvinte, abyste ji mohli uplné vyprazd-nit. Jinak nebude mozné hadici navinout.

Setre vodu rukama z hadice 9,aby se usnadnilo navijeni.

Ved'tehadici polem navijeci pomucky 13krz vedeni hadice 10 a vlozte pripojku zahradinho postrikovace 2do drzaku .3

Baleni zlikvidujte ekologicky. Dbeije na označeni na ruznych obalovych materi

Použitie záhradnej strikačky 166

ja. Touto kúpou ste sa rozhodli pré výrobok vysokej kvality.

Návod na obsluhu je sučast'ou tohto vyrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, použivania a likvidácie. Pred použitím vyrobku sa oboznámte so všetkymi tokynmi na obsluhu a bezpečnostnymi tokynmi. Vyrobok použivajte iba podl'a opisu a v uveden'ych oblastiach použitia. Tento námod na obsluhu si dobre uschovajte. Pri postúpení vyrobku tretej osobe odovzdajte spolu s nim aj vsetky podklady.

Použivanie

v sulade surcenim

Produkt je vchodný na zásobovanie vody. Okrem toho je vyrobok vchodný akoprakticky pomocnik preporiadok v záhrade.

Akykol'vek iny sposob pouzivania alebo zmeny vyrobku sa považuje za pouzivanie v Rozpore s urcenim a pri-naša vázne nebezpečenstva urazu.

Za skody vzniknute v dosledku pouzitia v Rozpore s urcenim vyrobca neprebera ziadnu zodpovednost'.

Vyrobok nie je urceny na priemyselné použitie.

Vybavenie

Bubon na hadicu
Pripojka zahradnej striekačky
Držiak (prépripojku záhradnej striekačky)
4 Ručná klúka
Otvor (pre ručné kl'uku)
Držiak (pre prípojku na kohút)
Diel na kohuf
8 Pripojka na kohut
9 Hadica
Vedenie hadice
1 Navijacia pomocka
Držiak (pre záhradnú strikačku)
13 Záhradná strikačka

Rozsaḥ dodávky

Neodborná manipulácia s pri-strojom a záhradnou hadicou moze viest' k zásahu elektrickym prudom.
Nikdy nesmerujte vodný ludna elektrické pristroje alebozariadenia.

Prudom vody nemierte na osoby alebo zvierata.

Ziadny odber pitnej vody!

Deti sa nesmu hrat's pristrojom.
■ Pristroj možu používat deti staršie ako 8 rokov, ako aj osoby so zniženými fyzickými, zmyslovymi alebo mentalnymi schopnostami alebo nedostatkom barysostí a vedomosti, ak su bapovd dohl'adom alebo ak boli o bezpečnom používaní pristroja poucené a pochopili z toho vyplývajúce nebezpečenstva.
Uistite sa, ze z hadice nemoze do napajania pitnou vodou odtekat ziadna voda: Po pouziti odpojte hadicu od vodovodného kohúta alebo namontujte ob-medzovač spätného toku, resp. prerušovac rúry medzi vodovodnám kohútom a hadicou.
Nenechajte hadicu - aj pri dočasnych prerušeniach toku vody - nikdy bez dozoru. Inak hroží nebezpečenstvo poranenia, ak o aj nebezpečenstvo vecnych škôd.
Hadicu nevystavujte mrazu.
Inak hrozí nebezpečenstro vecnych škôd.
Davajte pozor na to, aby sa pripojky neupchali ciastrocky spiny ani aby sa nemohli dostaf do vnuta hadice. Inak by sa mohla armatura poskodit.

Davajte pozor na pevné osa-denie vsetkych pripojok.

Po kazdom pouziti vodovodny kohut zatoche.

Montáž a zapojenie

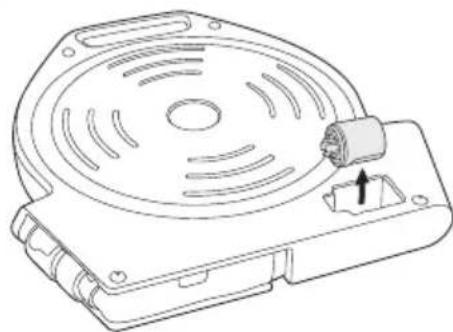

Odoberte ručnú kl'uku 4 zo zadnej strany bubna na hadicu 1.

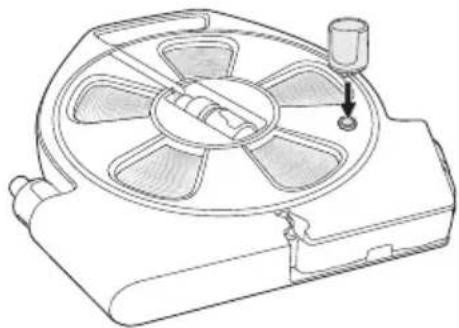

Zastréte ručné kluku do určeneho otvoru až tato zapadne.

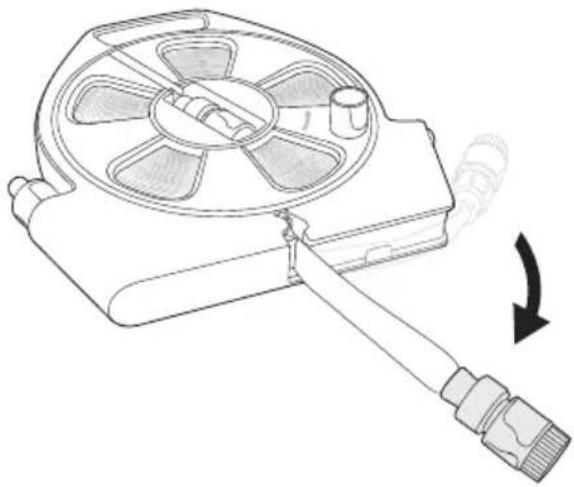

Vyberte pripojku na koh 8 z drziaka 6

Odvinteceluhadic a odo-berte pripojku zahradnej strie-kacky 2zdrziaka 3

Nasunte prednucasf pripojky na kohut 3merom dozadu a vytiahnite diel na kohut 7 z pripojky na kohut 8.

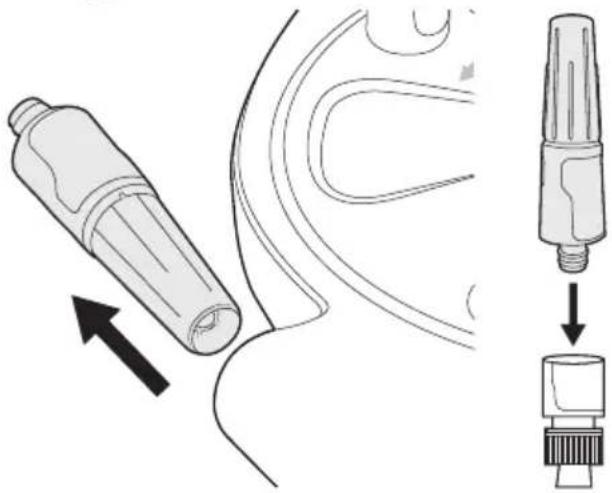

Odoberte záhradnú stiekačku

13 z drziaka 12 na sunte ju na pripojku zahradnej strikachy 2.

Demontáž

Vytiahnite diel na kohu7 z pripojky na kohut 8.
Odkrutkujte diel na koh? z vodovodného kohúta a nasunte ho spa' na pripojku na kohut 8.
Stiahnite záhradnú stiekačku 13z pripojky záhradnej stiekačky 2a záhradnu stiekačkunasunte 13pāf do držiaka .12

UPOZORNENIE

Hadicúplne odviinte,aby ste ju mohli uplne vyprazdnit. Inak sa hadica nemoze navinuf.
Vytlacte vodu rukami z hadice 9,aby sa zjednodusilo navijanie.

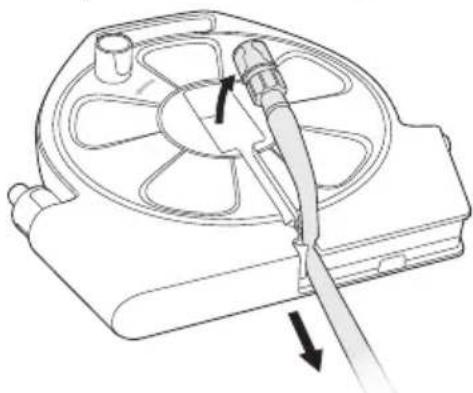

Hadicu9 prevlecte cz navi-jaciu pomocku 11 cez vedenie hadice 10 vlozte pripojku zahradnej striekačky 2 do drziaka 3
Navintehadicu 9 otacanim ručnej kluky 4 proti smeru hodinovych ručiciek (pozri šipku na bubne na hadicu 1). Navijacia pomôcka 11 zabrani pretočeni hadice 9
Pripojku na koh opaf zastrte do drziaka 6

Použitie záhradnej strikačky

Otocte predný diel stiekacej
dzy proti smeru šipky
zvyšenie vytoku vody a v smere
sipky zniženie vytoku
vody.

Striekacia dzyza sa moze pouzif na preruosenie prudu vody, ked sa tato celkom zatoci v smere sipky

Informatie o moznostiach likvidatie vyrobku, ktory dosluzil, ziskate od svojej

obecnej alebo mestskej samospravy.

Obalové materiały su zvolené z hladiska ekologickej a technickej likvidácie

Obal zlikvidujte ekologicky. Dbajte na označenie na Rozličnych obalovych

materialoch a tieto priadne zvlast roztriedte. Obalove materialy su oznacene skratkami (a) a cislicami (b) s nasledujucim vyznamom:

1-7:plasty,
20 - 22: papier a lepenka,
80 - 98: kompozítné materiały.

Servis

Servis Slovensko

Tel. [phone]

E-Mail: [e-mail]

IAN 327047_1904

Dovozca

Majte na pamati, ze nizsie uvedená adresa nie je adresou servisného strediska. Najprik kontaktuje uvedené servisné stredisko.
