KORISNIČKI PRIRUČNIK PSTF 20 A1 PARKSIDE

Namjenska uporaba 74

Oprema 74

Opseg isporuke 74

Tehnicki podaci 75

Sigurnosne napomene 75

Proizvod je prikladan za prenošenje vode. Takoder služi kao prakticno pomagalo za uredivanje vrta.

Svaki drugi nacin uporabe i svaka izmjena ovog proizvoda smatra se nenamjenskom i kriere znatnu opasnost od nezgode.

Proizvodač ne preuzima odgovornost za šte tastale usljed nena-mjenskog korištenja uredaj.

Ovaj proizvod ici namijenjen za komercijalnu uporabu.

Oprema

Bubanj za crijevo
Priključak za zalijevanje vrta
3 Drzac prikljcka za zalijevanje vrta)
4 Ručica
Otvor (ručice)
Držač (prikljucka slavine)
Element slavine
Priključak slavine
Crijveo
Vodilica crijeva
Pomoc za namotavanje
12 Držač (mlaznice za zalijevanje vrta)
13 Mlaznica za zalijevanje vrta

Opseg isporuke

1 bubanj za crijevo
1 rucica
20 m plosnatog crijeva
1 mlaznica za zalijevanje vrta
1 Element slqvine
1 Upute za uporabu

Tehnicki podaci

Crijveo:

Promjer crijeva: otpr. 17 mm

Duljina:otpr.20m

maks. radni tlak: 6 bar

Tlak rasprskavanja: 25 bar

Prikljucak za vodu

Element slavine: 26,44 mm (G ^3 4")

Sigurnosne napomene

Mlaz vode nikada ne usmjera-vaje na elektricne uredaje ni naprave.

Mlaz vode nikada ne usmjera-vaje na lijude niŽivotinje.

Ne koristite za vodu za piéc!

Djeca se ne smiju igrati uredajem.

Ovaj uredaj smiju koristiti djecara 8 godina ili vise, kao i osobe smanjenih fizickih, osjetilnih ili mentalnih sposobnosti ili s nedovoljno iskustva i/ili znanja, akou pod nadzorom ili su primile poduku o sigurnom rukovanju uredajem te su razumjele opasnosti koje proizlaze iz uporabe uredaja.

Pazite da voda iz cijeva ne dospije u dovod pitke vode: Nakon uporabe odvojite cijevo sa slavine za vodu ili montirajte blokadu povratnog toka ili cijevni prekid izmedu slavine za vodu i cijeva.

Crijevo nikada ne ostavlajte bez nadzora - cak ni kod povremenih prekida protoka vode. U protivnom postoji opasnost od ozljede i ostecenja imovine.

Pazite na to da cestice prljavstine ne zacepe prikljucke i da ne dospiju unutar crijeva. U protivnom moze doci do ostecenja armature.

• Omogucite sigurno pričvršćenje svih priključaka.

Nakon svake uporabe zatravorite slavinu vode.

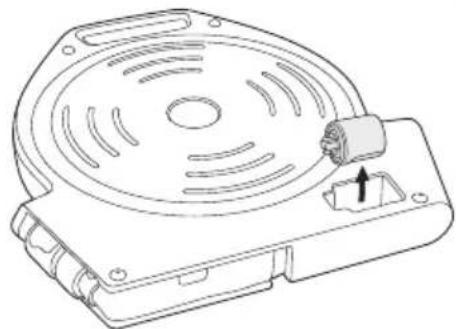

Izvaditerucicu a stražnje strane bubnja za crijevo 1

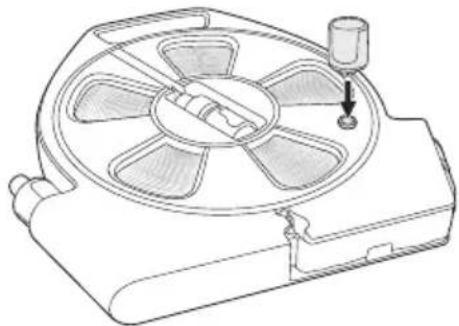

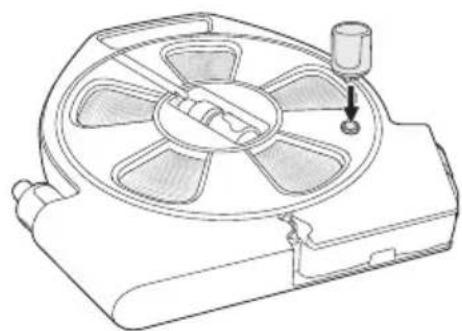

Utakniterucicu4 predvideni otvor 5ako da se uglavi.

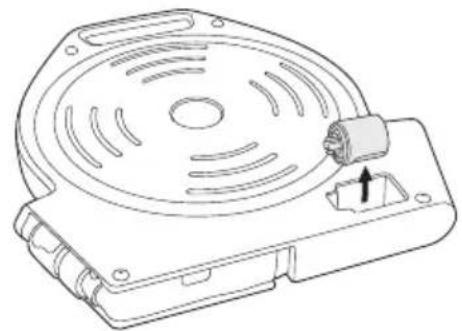

Izvadite prikljucak slavin 8 iz drzača 6

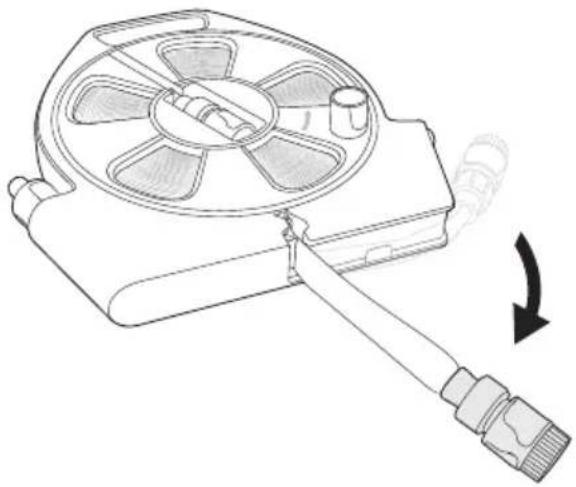

Odmotajtecrijevo zo kraja i izvadite prikljucak za polijeva-nje vrta 2 iz drzača 3

Gurnite prednji dio prikljucka za slavinu 8prema nazad i izvucite element slavine 7z prikljucka za slavinu 8.

Navrnite element slavine na slavinu za vodu i ponovno nataknite priključak za slavinu na element slavine.

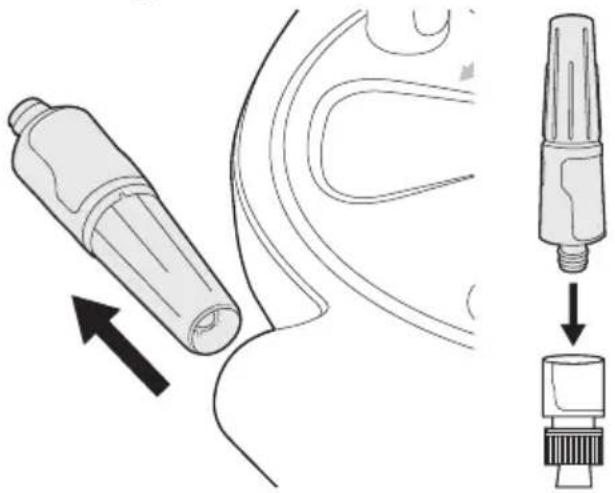

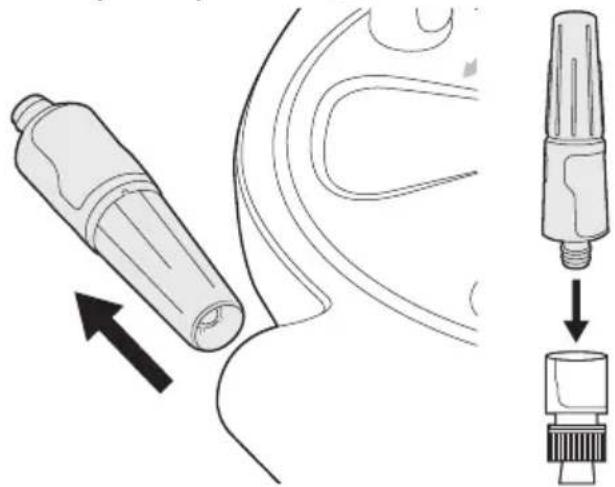

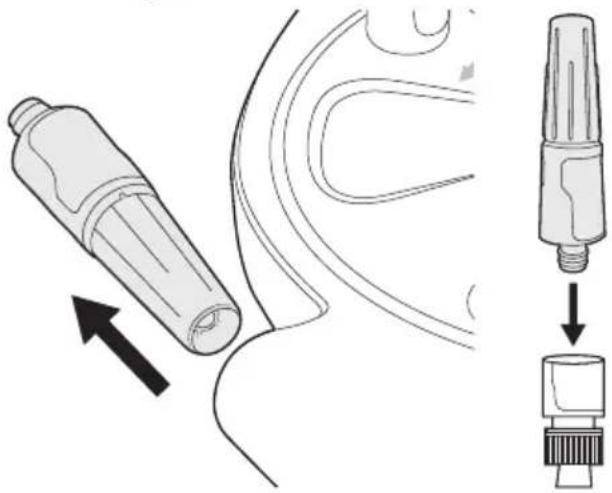

Izvadite mlaznicu za polijevanje vrta 13 z drzača 12 utaknite je na prikljucak za polijevanje vrta 2

Odvrnite slavinu za vodu.

Kada zavrsite s radom, zavrni-te slavinu za vodu.

Demontaza

Izvucite element slavine7 iz priključka za slavinu 8.

Odvrnite element slavin sa slavine za vodu i ponovno ga nataknite na prikljucak slavine 8

Skinite mlaznicu za polijevanje vrta 13 priključka za polijevanje vrta 2 ponovno nataknite mlaznicu za polijevanje vrta 13 držač .12

NAPOMENA

Odmotajte cijev do kraja kako biste ga mogli potpuno isprazniti. U protivnom se cijev nece moci namotati.

Istisnite vodu iz crijev rukama kako biste olaksali namatanje.

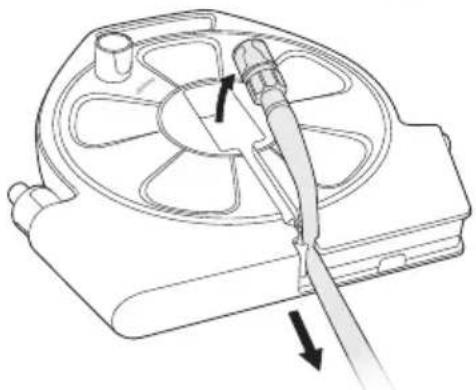

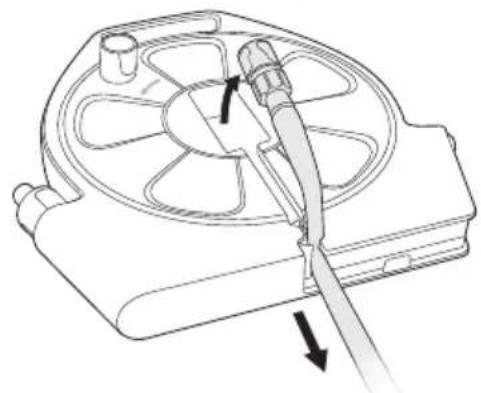

Provucitecijevko kroz vodilicu crijeva preko pomoco za namotavanje stavite priklujac za zalijevanje vrta 2drzac

Zamotajtecrijevookretanjem
ruice 4 smjeru suprotno kazalci sata (pogledajte strelicuna bubnju za crijev0).
Pomoc za namotavanje 11
sprječava uvrtanje crijeva9

Prikljucak slavine ponovno utaknite 8 u drzac 6

Uporaba mlaznice za zalijevanje vrta

Okretanjem prednjeg dijela mlaznice za polijevanje mozete regulirati istjecanje iz crijeva. Okrenite prednji dio mlaznice za prskanje u smjeru suprotnom od strelice, kko biste po-vecali protok vode, a u smjeru strelice kko biste smanjili protok vode.

Mlaznica za prskanje moze se koristiti za prekidanje protoka vode ako je zavrnete do kraja u smjeru strelice . Ovu funkciju koristite samo za privremeni prekid protoka vode. U tom slucaju nikada ne ostavlajte crierevo bez nadzora.

Čišćenje i Čuvanje

Kuciste i cijevo cistite malo navlazenom krpom koja ne ispusta dlacice. Prije skladišenja pricekajte da se cijevo potpu-no osusi.

Povremeno očistite priključke kako biste omogucili Čvrosto nalijeganje.

Pažljivo ispraznite crijevo i ventile.

NAPOMENA

Odmotajte crijev do kraja,\ kako bistegamoglig potpuno\ isprazniti.U protivnom se\ crijevohece moci namotati.

Istisnite vodu iz crijev rukama kako biste olaksali namatanje.

Zatim cuvaje proizvod na mjectu na kojem ne dolazi do zaledivanja kako bi se izbjegla ostecenja ledom.

Zbrinjavanie

O mogucnostima zbrinja-
vanja starih uredaja mozete
se raspitati u gradskom ili

Montaža i priključak

Skinite ručicu za namotavanje 4 sa zadnje strane dobosa sa crevom 1

Utaknite rucicu za namotavanje 4 predvideni otvor ,5 dok rucica ne usedne.

Izvadite priključak za slavinu 8 iz držača 6

Potpuno odomotajte crev i izvadite prikljucak za bastensku prskalicu 2z drzača .3

Gurnite prednji deo priključka za slavinu 8 nazad i izvucite adapter za slavinu 7z pri-ključka za slavinu 8.

Zavrnite adapter za slavinna slavinu za vodu i ponovonataknite priključak za slavinu na adapter za slavinu 7.

Uzmite bastensku prskalic iz drzača nataknite je na prikljucak za bastensku prskalicu 2.

Otvoriteslavinu.

Izvucite adapter za slavin 7 iz prikljucka za slavinu 8.

Odvrnite adapter za slavin sa slavine za vodu i ponovoga nataknite na prikljucak za slavinu 8.

Skinite bastensku prskalic sa prikljucka za bastensku prskalicu 2 i ponovo utaknite ba-stensku prskalicu 13 drzač .12

NAPOMENA

Potpuno odomotaje crev, da biste might potpuno da ga ispraznite. U suprotnom, necete moci da namotate crevo 9.
Rukama istisnite vodu iz creva 9, da biste pojednostavili njegovo namotavanje.

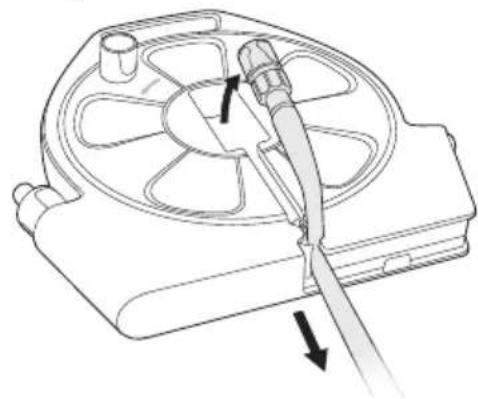

Provucitecrevo9 pored pomocnog dela pri namotavanju 11, kroz vodilicu za crevo10 umetnite prikljucak za bastensku prskalicu 2 drzac .3
Namotajtecrevo OKreta njem ručice za namotavanje 4 smeru suprotnom od kretanja kazaliki na satu (vidi strelicu na dobošu sa crevom). Pomoćni deo pri namotavanju sprečava da se crevo 9 plete.
Ponovo utaknite priključak za slavinu 8 u držac 6

Koriscene băstenske prskalice

lsticanje vode mozete da regulisete okretanjem prednjeg dela mlaznice prskalice. Okrenite prednji deo mlaznice prskalice suprotno od smera strelice,da bistepovecali isticanje vode,a u smeru strelice da bistesmanjili isticanje vode.

Mlaznicu prskalice mozete da koristite da prekinete protok vode, kada je potpuno zavrnete u smeru strelice Koristite ovu funkciju isključivo za privremeni prekid protoka vode. U takvim slučajevima, nikada ne ostavljaje crevo bez nadzora.

Čišćenje i skladištenje

KuciSTE i crevo očistite blago navlaženom krpom, sa koje ne OTPadaju vlakna. Pre skladiste-nja, pustite da se crevo potpu-no osusi.
Povremeno cistite prikljucke, da bi se obezbedilo cvrsto nale-ganje.
Pažljivo ispraznite crevo i slavine.

NAPOMENA

Potpuno odmotaje crev, da biste mogli potpuno da ga ispraznite. U suprotnom, necete moci da namotate crevo
Rukama istisnite vodu iz creva 9, da biste pojednostavili njegovo namotavanje.

Vzemite priključek za pip 8 iz držala 6

V celoti odvijte gibko ce9 in vzemite brizgalni priključek zaVRT 2 iz držala 3

Sprednji del priključka za pipo potisnite nazaj in potegnite element za pipo 7z priključka za pipo 8.

Element za pipo privije na vodno pipo in priključek za pipo 8 znova nataknite na element za pipo 7.

Odprité vodno pipo.

Po koncu dela vodno pipo zaprite.

Vzemite vrtno brizgalno pripra- Razstavljanje

vo 13 drzala i2o natak-nite na brizgalni prikljucek za vrt 2.

Element za pipo potegnite iz prikljucka za pipo 8.

Odvijte element za pip z vodne pipe in ga znova natak-nite na priključek za pipo

Povlecite vrtno brizgalno pripravo 13 z brizgalnega prikljucka za vrt 2n vtaknite vrtno brizgalno pripravo 13 znova v drzalo 12

OPOMBA

V celoti odvijte gibko ce, da jo lahko povsem izpraznite. Drugace gibke cevi ni mogoce naviti.
do odstranite iz gibke cevi 9 tako da cev zgladite z rokami, da jo lazie navijete.

Speljite gibko ce mimo pri-pomocka za navijanje 13kozi vodilo gibke cevi 10n vstavite brizgalni prikljucek zaVRT drzalo 3
Navijte gibko ce9 z obra- canjem rocnega vzvoda 4 nasprotni smeri urnega kazalca (gleje puscico na kolutu z gibko cevjo 1).Pripomocek za navijanje 11 prepreci, da bi se gibka cev 9 asukala.
Prikljucek za pip 3 znova vtaknite v drzalo 6

Uporaba vrtne brizgalne priprave

Čišćenje in shranjevanje

Ohišje in gibko cev očistite z rahlo navlaženo krpo, ki ne pusça vlaken. Preden gibko cev shranite, nj se povsem posusi.
Od casa do casa očistite priključke, da zagotovite tesno prileganje.
■ Skrbno izpraznite gibko cev in armature.

OPOMBA
