PSTF 20 A1 - Trädgårdsslang PARKSIDE - Gratis bruksanvisning och manual

Produkttyp	Platt trädgårdsslang med upprullare
Märke	Parkside
Modell	PSTF 20 A1
Slanglängd	20 m
Slangdiameter	17 mm
Maximalt arbetstryck	6 bar
Sprängtryck	25 bar
Anslutning till kran	Kranmunstycke 26,44 mm (G 3/4")
Medföljande material	Upprullare, vev, platt slang 20 m, vattenmunstycke, kranmunstycke, bruksanvisning
Ändamålsenlig användning	Vattentransport för trädgård
Lämplighet för dricksvatten	Nej, använd inte för dricksvatten
Säkerhetsanvisningar	Rikta inte vattenstrålen mot personer, djur eller elektriska apparater
Rengöring	Lätt fuktad trasa; torka helt före förvaring
Förvaring	Frostfritt, slangen helt utrullad och tömd
Kundtjänst Frankrike	0800 919270
Kundtjänst Belgien	070 270 171 (0,15 EUR/min)
Importör	Kompernass (adress ej angiven för kundtjänst)

Vanliga frågor - PSTF 20 A1 PARKSIDE

Hur monterar man slangen på kranen?

Skruva det medföljande kranmunstycket på vattenkranen, tryck sedan slangens vattenanslutning över munstycket. Se till att anslutningen sitter ordentligt.

Hur justerar man vattenstrålen?

Vrid den främre delen av munstycket i pilens riktning för att minska flödet, och motsatt riktning för att öka det. Du kan också stänga av vattnet tillfälligt genom att vrida helt.

Hur förvarar man slangen korrekt?

Rulla ut slangen helt, töm den genom att gnugga med händerna, rulla sedan upp den med veven genom att föra slangen genom guiden. Placera därefter anslutningarna i sina hållare.

Vilket är det maximala trycket slangen tål?

Maximalt arbetstryck är 6 bar, och sprängtryck är 25 bar. Överskrid inte 6 bar vid normal användning.

Är slangen lämplig för dricksvatten?

Nej, slangen är inte avsedd för dricksvatten. Använd den endast för trädgårdsbevattning eller andra icke-livsmedelsändamål.

Vad göra om slangen läcker?

Kontrollera att alla anslutningar är ordentligt åtdragna och rena. Rengör anslutningarna vid behov. Om läckan kvarstår kan slangen eller en packning vara skadad; kontakta kundtjänst.

Hur rengör man slangen och upprullaren?

Använd en lätt fuktad trasa som inte luddar. Låt slangen torka helt innan förvaring. Rengör anslutningarna regelbundet för att säkerställa täthet.

Kan jag använda slangen på vintern?

Förvara slangen frostfritt efter varje användning. Frost kan skada slangen och anslutningarna. Använd den inte vid minusgrader.

Hur byter man ut en defekt del (kranmunstycke, munstycke...)?

Reservdelar nämns inte i manualen. Kontakta Parksides kundtjänst på angivna nummer för information om reservdelar.

Var hittar man den fullständiga manualen för PSTF 20 A1?

Den fullständiga manualen finns gratis som PDF på notice-facile.com. Du kan också ladda ner den från tillverkarens webbplats eller kontakta kundtjänst.

BRUKSANVISNING PSTF 20 A1 PARKSIDE

VAROITUS! SÄHKOISKUN VAARAI

Innehällsförteckning

Inledning 146

Foreskriven anvandning 146

Urustning 146

Leveransens innehall 146

Tekniska data 147

Sakerhetsanvisningar. 147

Montering och anslutning 148

Demontering 149

Anvanda slangsprutan 150

Rengöring och fforvaring 150

Kassering 151

Service 151

Importor 151

FLATSLANGSSET MED FÜRVARINGSKASSETT PSTF 20 A1

Inledning

Bruksanvisingen ingar i leveransen som en del avprodukten. Den innehaller viktig information om sakerhet, anvandning och atervinning. Las noga igenom alla anvandar- och sakerhetsanvisingar innandu börjar anvandaprodukten.

Använd endastprodukten enlgit beskrivningarna och i de syften som anges har. Ta väl vara på den HAR bruksanvisingen. Lämna over all dokumentation tillsammans med Produkten om du overlåter den till nàgon annan person.

Foreskriven användning

Produktens syfte ar att leda vatten.
Produkten hjälper dig dessutom att hälla ordning i tradgården.

Alla övriga användningsssatt och Förändringar på Produkten liggerutanfor granserna for den foreskrivna användningen och innebär avsevärdä risker.

Tillverkaren ansvarar inte for skador som uppstar pogrund av felaktig anvandning. Produkten ar inte avsedd for yrkesmaggit bruk.

Urustning

Slangtrumma
2 Anslutning for slangspruta
3 Hållare (till anslutning for slangspruta)
4 Vev
5 Oppning (till vev)
Hållare (till krankoppling)
Kranstycke
8 Krankoppling
Slang
Slangstyrning
Upprullningsjälp
Hällare (till slangspruta)
13 Slangspruta

Leveransens innehåll

1 slangtrumma
1 vev
20 meter platt slang
1 slangspruta
1 kranstycke
1 bruksanvisning

Tekniska data

Slang:

Slangdiameter: ca 17 mm

Längd: ca 20 m

Max. drifttryck: 6 bar

Bristningstryck: 25 bar

Vattenanslutning:

Kranstycke: 26,44 mm (G ^3/4 )

Läsigenom all sakerhetsinformation och alla anvisningar!

TA VÄL VARA PÅ MONTERINGS-OCH BRUKSANVISNINGEN!

WARNING! RISK FÖR ELCHOCK!

Om slangtrumman och tradgårdsslangen används på fel satt finns risk För elchocker.
Rikta aldrig vattenstralen mot elektriska apparater aller anordningar.

Rikta inte vattenstralen mot manniskor aller djur.

Produkten ar inte avsedd for att tappa upp dricksvatten!

Barn fär inte leka medprodukten.

Den harprodukten kan anvandas av barn som ar minst 8 ar och av personer med begransad fysisk, sensorisk ellernmental formaga aller bristande erfarenhet och/eller kunskap om de halls under uppsiktller har instruerats i hurprodukten anvands paett sakert satt och inser vilka risker detinnebar.
Akta sa att det intekommen in nagot vatten fran slangen i dricksvattenkallan: Koppla bort slangen fran vattenkranen nar den inte sca anvandas langre ell er montera nagon form av returflodesskydd mellan vattenkranen och slangen.
Lämna aldrig slangen utan uppsikt, inte ens om vattenflodet bara avbryts en liters stund. Annars finns risk for bade person- och sakskador.
Akta sa att det intekommen in smuts som kan orsaka stopp i anslutningarna aller inuti slangen. Annarskan armaturen skadas.
Kontrollera att alla anslutningar sitter fast.
Stang alltid kranen after varje anvandning.

Montering och anslutning

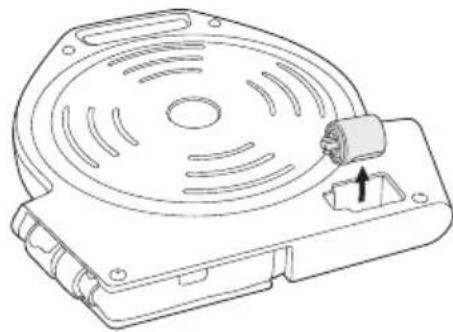

Ta bort vevfranslangtrummans 1aksida.

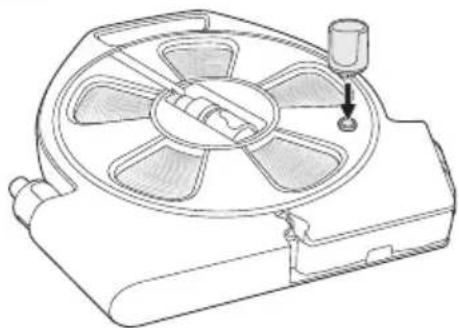

Stick in vevi ioppingen 5 sa att den laer fast.

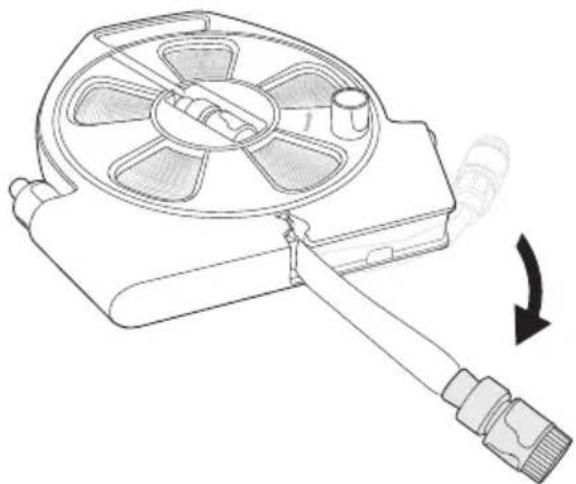

Ta ut krankopplinge ur hal-laren 6

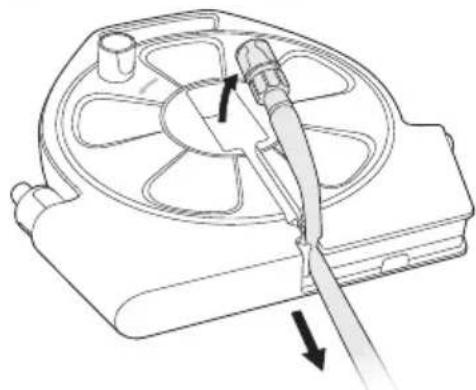

Rulla ut hela slange och ta ut anslutningen till slangsprutan 2 ur hallaren

För den främre delen av krankopplingen 8bakat och draut kranstycket 7ur krankopplingen 8.

Skruva fast kranstycke pa vattenkranen och satt tillbaka krankopplingen pa kranstyck-et igen.

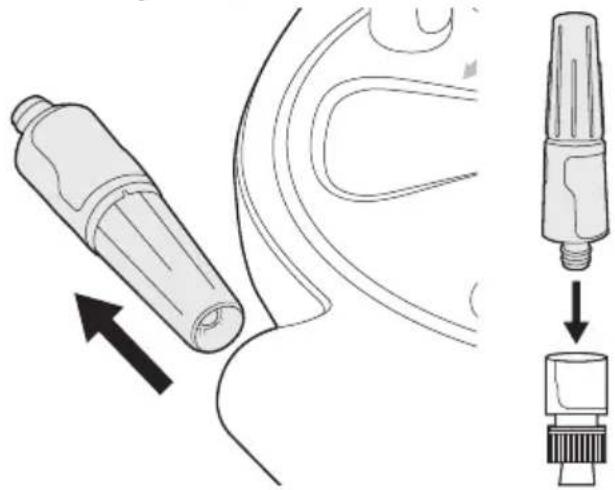

Ta ut slangspruto ur hallaaren 1och satt den pa anslut-ningen

Oppnavattenkranen.

Stang kranen när du arbetat fardigt.

Demontering

Dra ut kranstycke ur krankopplingen 8.

Skruva loss kranstyck fran vattenkranen och satt tillbaka den pa krankopplingen

Dra loss slangsprutarfran anslutningen 2ch satt sedan tillbaka slangsprutan 13 hallaaren 12

OBSERVERA

Rulla ut hela slange ssa att den kan tommas fullstandigt. Annars gär det inte att rulla upp slangen

Pressa ut kvarvarande vatten ur slangen med handerna sa gär det lättare att rulla upp den sedan.

Draslangen ⑨ forbi upprullningsjälpen 1ch genom slangstyrningen 10ch lagg anslutningen for slangssprutan 2 i hällaren 3

Rulla upp slange1 genom att snurra vven4notsols (se pil pa slangtrumman).Uppullningshjalpen 11gor att slangen 9intevrids.

Satt tillbaka krankopplinge i hällaren

Anvanda slangsprutan

Vattenflodet kan regleras om man vrider pa den framre delen av sprutmunstycket. Dra den framre delen av sprutmunstycket mot pilens riktning for att oka vattenflodet och i pilens riktning for att minska det.

Sprutmunstycket kan anvandas for att tillfälligt stoppa vattenflodet om man skruvar at det hela vagen i pilens riktning. Anvand bara den Funktionen vid kortare avbrott. Lamna i sa fall aldrig slangen utan uppsikt.

Rengöring och förvaring

Rengör höljet och slangen med en lätt fuktad, luddfri trasa. Låt slangen bl helt torr innan du (...).
Rengör anslutningarna dà och dà sà att de inte blir otata.
Tömslangen och armaturerna noga.

OBSERVERA

Rulla ut hela slange ssa att den kan tommas fullstandigt. Annars gär det inte att rulla upp slangen
Pressa ut kvarvarande vatten ur slangen 9ned händerna sö gar det lattare att rulla upp den sedan.

Förvara sedanprodukten på att stalle som ar skyddat frän frost sa att den inte skadas.

Kassering

Fraga hos din kommun eller stadsdelsforvaltning om möljigheten att lamna

Förpackningsmaterial har valts med tanke på miljön och de teknska forutsatt

ningarna for avfallshantering och kan dfor atervinnas.

Kassera forpackningsmaterial som inte behövs langre enligt gällande lokala bestämelser.

Tänk på miljön;när du kasserar forpackningen.

Observera märkningen på

de olika forpackningsmaterialen sa att de kan kallsorteras och ev.

kasseras separate. Forpackningsmaterialen ar markta med forkortningar (a) och sifror (b) som har foljande betydelse:

1-7:Plast

20-22: Papper och kartong

80-98: Komposit.

Service

SE Service Sverige

Tel.: [phone]

E-Mail: [e-mail]

Service Suomi

Tel.: [phone]

E-Mail: [e-mail]

IAN 327047_1904

Importör

Observera att följande adress inte ar nagon serviceadress. Kontakta forst det servicestalle som anges.
