| Produkttyp | Druckluftschlauchtrommel |
| Marke | Parkside |
| Modell | IAN 285199 |
| Artikelnummer | 5 20 01 10003 |
| Schlauchlänge | 20 m |
| Max. Betriebsdruck | 16 bar (bei 23°C) |
| Schlauchaußendurchmesser | 11.3 mm |
| Schlauchinnendurchmesser | 6.3 mm |
| Wandstärke | 2.5 mm |
| Kupplung | DN 7.2 / 6 mm |
| Material | Hartplastikgehäuse |
| UV-Beständigkeit | Ja |
| Feststellbremse | Verstellbar |
| Schnellkupplung | Inklusive |
| Anwendung | Verteilung von Druckluft in Werkstätten und Garagen |
| Sicherheitsmerkmale | Nicht für Sauerstoff oder andere Gase verwenden; von Kindern fernhalten; vor Gebrauch auf Beschädigungen prüfen |
| Wartung | Schlauch reinigen, bewegliche Teile schmieren, Dichtigkeit regelmäßig prüfen |
| Garantie | 36 Monate ab Kaufdatum |
| Entsorgung | Recycelbare Materialien; nicht als Hausmüll entsorgen |
| Lagerung | Trockener, sauberer, frostfreier Ort |
Häufig gestellte Fragen - IAN 285199 PARKSIDE
Benutzerfragen zu IAN 285199 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gartenschlauch kostenlos im PDF-Format! Finden Sie Ihr Handbuch IAN 285199 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IAN 285199 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG IAN 285199 PARKSIDE
Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung
GB CY
Bedienungs- und Sicherheitshinweise
Seite 45
76698 Ubstadt-Weiher
Tel.: +49 (0) 800 7694 7694
Id-services@rowi-electronics.com
IAN 285199
76698 Ubstadt-Weiher
Tel.: +49 (0) 800 7694 7694
Id-services@rowi-electronics.com
IAN 285199
Većina problema može se ukloniti već u okviru kompetentnog tehničkog savjetovanja od strane našeg servisnog tima.
2. Ako provjeru odnosno popravak treba provesti servisni centar ROWI Electronics, postupite na sljedeći način:
Pakiranje uređaja
Uređaj zapakirajte u originalno pakiranje. Pobrinite se za to da bude dobro obložen i zaštićen od udaraca Transportna oštećenja ne ubrajaju se u dio jamstvenih zahtjeva.
76698 Ubstadt-Weiher
Tel.: +49 (0) 800 7694 7694
76698 Ubstadt-Weiher
Tel.: +49 (0) 800 7694 7694
Id-services@rowi-electronics.com
IAN 285199
76698 Ubstadt-Weiher
Tel.: +49 (0) 800 7694 7694
Id-services@rowi-electronics.com
IAN 285199
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI Electronics entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Gerätes erlauben.
Viel Freude mit Ihrer neuen Druckluft-Schlauchtrommel wünscht Ihnen
Ihre ROWI Electronics GmbH
Symbolerklärung
Achtung Gefahr!
Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbedingt zu beachten. Die Missachtung kann schwerwiegende und weit reichende gesundheitliche Schäden sowie immense Sachschäden verursachen.
Wichtiger Hinweis!
Dieses Symbol kennzeichnet wichtige Hinweise, die für einen einwandfreien Betrieb dieses Gerätes unbedingt zu beachten sind. Nur so können etwaige Funktionsstörungen vermieden werden.
Wichtige Information!
Hier finden Sie erklärende Informationen und Tipps, die Sie bei der optimalen Nutzung dieses Gerätes unterstützen.
Diese Bedienungsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Abbildungen können vom Original abweichen.
Inhaltsverzeichnis
1. Produktbeschreibung 47
1.1 Allgemeines 47
1.2 Technische Daten 47
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung 47
1.4 Sicherheitsinformationen 47
1.4.1 Allgemeine Sicherheitshinweise 47
1.4.2 Spezifische Sicherheitshinweise 48
2. Betriebsanleitung 49
2.1 Bedienung 49
2.2 Reinigung und Wartung 50
3. Gewährleistung 50
3.1 Umfang 50
3.2 Abwicklung 51
4. Entsorgung 52

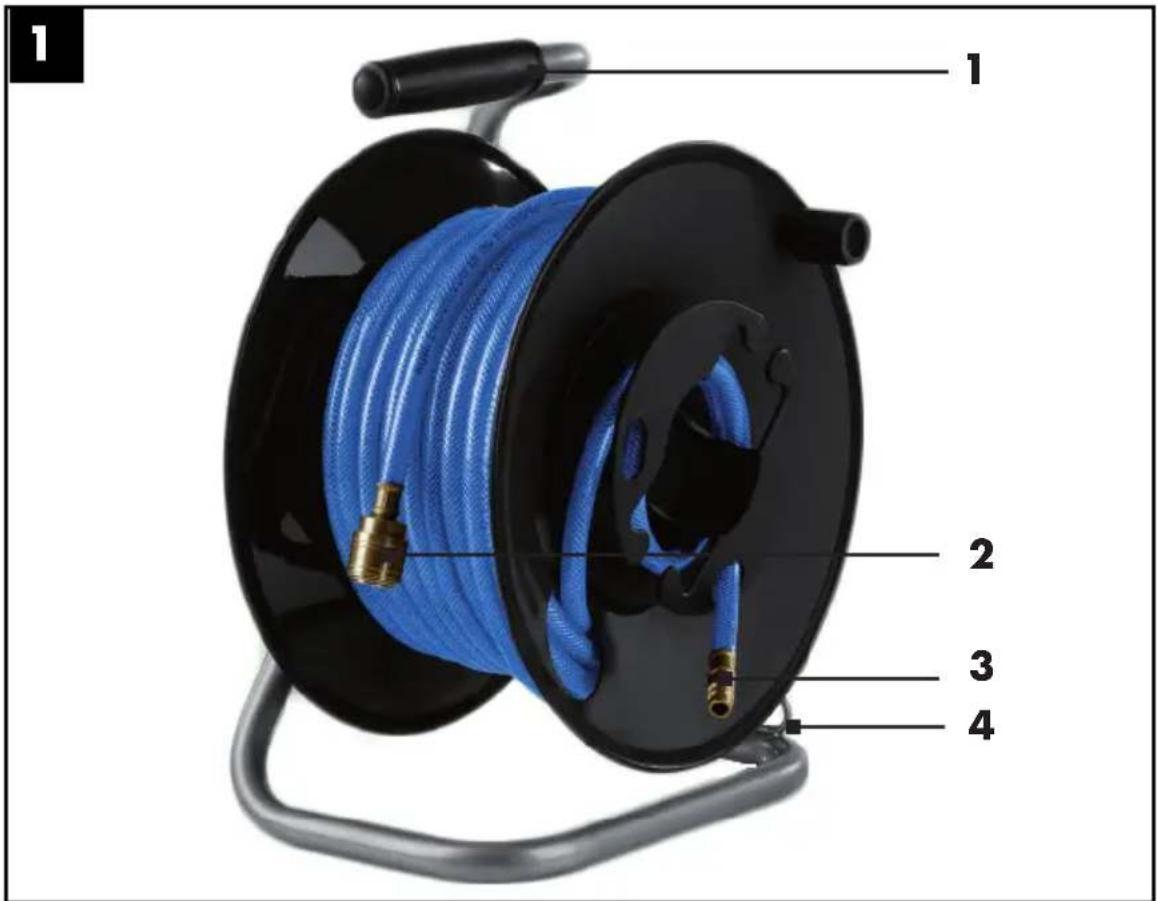

1. Produktbeschreibung
1.1 Allgemeines
Die Druckluft-Schlauchtrommel kann dank der 20 m Schlauchlänge in jeder Werkstatt oder Garage universell eingesetzt werden: Keine Stolperfallen mehr durch lose umherliegende Schläuche - einfach gewünschte Schlauchlänge abrollen und nach der Arbeit wieder mühelos auf die Trommel ziehen. Eine sichere und saubere Sache. Sehr robuste Ausführung, stabiles Kunststoffgehäuse, UV-beständig, schützt den Schlauch vor Verschleiß und hält ihren Arbeitsplatz sauberer und sicherer.
1.2 Technische Daten
Artikelnummer 5 20 01 10003
Max. Arbeitsdruck 16 bar (bei 23°C)
Schlauch-Durchmesser (AD/ID) ∅ 11,3 / 6,3 mm
Wandstärke 2,5 mm
Kupplung DN 7,2 / 6 mm
Länge 20 m
Tab. 1: Technische Daten
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung
Die Druckluft-Schlauchtrommel ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am Gerät selbst und/oder an anderen Sachwerten entstehen.
Die Druckluft-Schlauchtrommel wird zur Verteilung von Druckluft angewandt und eignet sich für den universellen Einsatz in fast allen Bereichen der Druckluft-Technik. Dieses Gerät eignet sich nicht zum Transport von Sauerstoff bzw. anderen Gasen.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Risiko trägt der Anwender. Zur bestimmungsgemäßen Verwendung zählt auch das Beachten der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen.
1.4 Sicherheitsinformationen
1.4.1 Allgemeine Sicherheitshinweise
Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. Zusätzlich zu den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.
Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen.
Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Produktes untersagt. Sichern Sie das Produkt gegen Fremdbenutzung.
Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen.
Auf Beschädigung achten. Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige Beschädigungen. Sollte das Gerät Mängel aufweisen, darf es auf keinen Fall in Betrieb genommen werden.
Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder metallische Gegenstände in das Innere des Gerätes ein.
Nicht zweckentfremden. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung vorgesehenen Zwecke.
Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Verschleiß führen. Kontrollieren Sie es deshalb regelmäßig auf etwaige Beschädigungen und Mängel.
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen werden.
Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der sich Substanzen, wie brennbare Flüssigkeiten, Gase und insbesondere Farb- und Staubnebel befinden.
1.4.2 Spezifische Sicherheitshinweise
Änderungen, die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.
Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit!
▶ Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Techniker kontrollieren.
▶ Stellen Sie sich niemals auf das Gerät!
▶ Halten Sie das Schlauchende beim Auf- und Abrollen mit beiden Händen fest, so dass das umher schwingende Schlauchende niemanden verletzen kann!
Beachten Sie den maximalen Arbeitsdruck des Schlauches. Betreiben Sie den Schlauch nur innerhalb der angegebenen Parametern (siehe technische Daten).
Bei sehr niedrigen Temperaturen kann der Schlauch unflexibel und steif werden, dies kann unter umständen Probleme beim Aufrollen bereiten!
Achten Sie darauf, dass beim Schlauchverlegen niemals scharfe Ecken oder Gegenstände den Schlauch beschädigen!
Lagern oder stellen Sie niemals den Schlauch an einem Ort mit direkter Sonneneinstrahlung!
▶ Verwenden Sie den Schlauch niemals um gefährliche Flüssigkeiten (Chemikalien, Säuren, Laugen, usw.) zu befördern.
▶ Stellen Sie vor dem Aufrollen den Druckluftstrom ab!
Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht!
Wenden Sie auf keinen Fall übermäßige Gewalt an!
2.Betriebsanleitung
2.1 Bedienung
▶ Halten Sie das Schlauchende beim Auf- und Abrollen mit beiden Händen fest, so dass das umher schwingende Schlauchende niemanden verletzen kann!
Beachten Sie den maximalen Arbeitsdruck des Schlauches. Betreiben Sie den Schlauch nur innerhalb der angegebenen Parameter (siehe technische Daten).
- Schliessen Sie den Anschlussschlauch an den Kompressor an.
- Rollen Sie die gewünschte Schlauchlänge langsam ab.

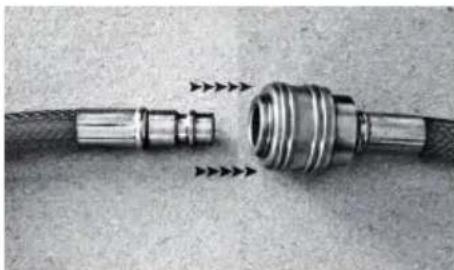

- Verbinden Sie das Druckluft-Werkzeug über die Schnellkupplung.
- Entfernen Sie nach der Arbeit das Werkzeug vom Schlauch, indem Sie die Kupplung fest nachhintenziehen. Rollen Sie nach der Arbeit den Schlauch wieder ein.
- Feststellbremse einstellen
Die Feststellbremse der Druckluftschlauchtrommel befindet sich auf der Rückseite des Gerätes.
Zum Feststellen die Kunststoffhalterung runterziehen und zum Lösen der Bremse, die Kunststoffhalterung wieder nach oben ziehen
2.2 Reinigung und Wartung
Trennen Sie die Schlauchtrommel von der Druckluftquelle bevor Sie mit der Instandhaltung beginnen.
▶ Sollte der Schlauch schmutzig sein, reinigen Sie diesen bevor Sie ihn einrollen. Verwenden Sie hierfür niemals aggressive Reinigungsmittel!
Überprüfen Sie regelmäßig die Dichtheit des Schlauches.
Schmieren Sie die beweglichen Teile der Schlauchtrommel regelmäßig.
▶ Tauschen Sie defekte und beschädigte Teile umgehend aus.
▶ Rollen Sie den Schlauch bei Nichtbenutzung vollständig ein und lagern Sie diesen an einem trockenen, sauberen und frostsicheren Ort.
3. Gewährleistung
3.1 Umfang
ROWI Electronics räumt dem Eigentümer dieses Produktes eine Gewährleistung von 36 Monaten ab Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder Produktionsfehler vom ROWI Electronics Service-Center kostenlos behoben.
Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produktionsfehlern beruhen, z. B.
▶ Transportschäden jeglicher Art
▶ Fehler infolge unsachgemäßer Installation
▶ Fehler infolge eines nicht bestimmungsgemäßen Gebrauchs
▶ Fehler infolge vorschriftswidriger Behandlung
Fehler infolge unsachgemäß ausgeführter Reparaturen oder Reparaturversuche durch nicht von ROWI Electronics autorisierte Personen und/oder Unternehmen
▶ Normaler betriebsbedingter Verschleiß
▶ Reinigung von Komponenten
Anpassung an national unterschiedliche, technische oder sicherheitsrelevante Anforderungen, wenn das Produkt nicht in dem Land eingesetzt wird, für das es technisch konzipiert und hergestellt worden ist.
Ferner übernehmen wir keine Gewährleistung für Geräte, deren Seriennummer verfälscht, verändert oder entfernt wurde. Ein Gewährleistungsanspruch erlischt auch, wenn in das Gerät Teile eingebaut werden, die nicht von der ROWI Electronics GmbH zugelassen sind.
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz-Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges.
3.2 Abwicklung
Sollten beim Betrieb Ihres ROWI Electronics-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:
1. Kontaktaufnahme
Das ROWI Electronics Service-Team erreichen Sie unter:
ROWI Electronics GmbH
Augartenstr. 3
76698 Ubstadt-Weiher
Tel.: +49 (0) 800 7694 7694
Id-services@rowi-electronics.com
IAN 285199
Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung unseres Service-Teams behoben werden.
2. Ist eine Überprüfung bzw. Reparatur durch das ROWI Electronics Service-Center erforderlich, gehen Sie wie folgt vor:
▶ Gerät verpacken
Verpacken Sie das Gerät in der Originalverpackung. Sorgen Sie dafür, dass es hinreichend ausgepolstert und vor Stößen geschützt ist. Transportschäden sind nicht Bestandteil des Gewährleistungsumfangs.
▶ Kaufbeleg hinzufügen
Legen Sie unbedingt den Kaufbeleg bei. Nur bei Vorliegen des Kaufbelegs kann die Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden.
Gerät einsenden
Erst nach Rücksprache mit dem ROWI Electronics Service-Center senden Sie das Gerät an die oben genannte Adresse ein.
4. Entsorgung
Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien.
Korrekte Entsorgung dieses Produkts
Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.
