BEDIENUNGSANLEITUNG IB 740 Classic Kärcher

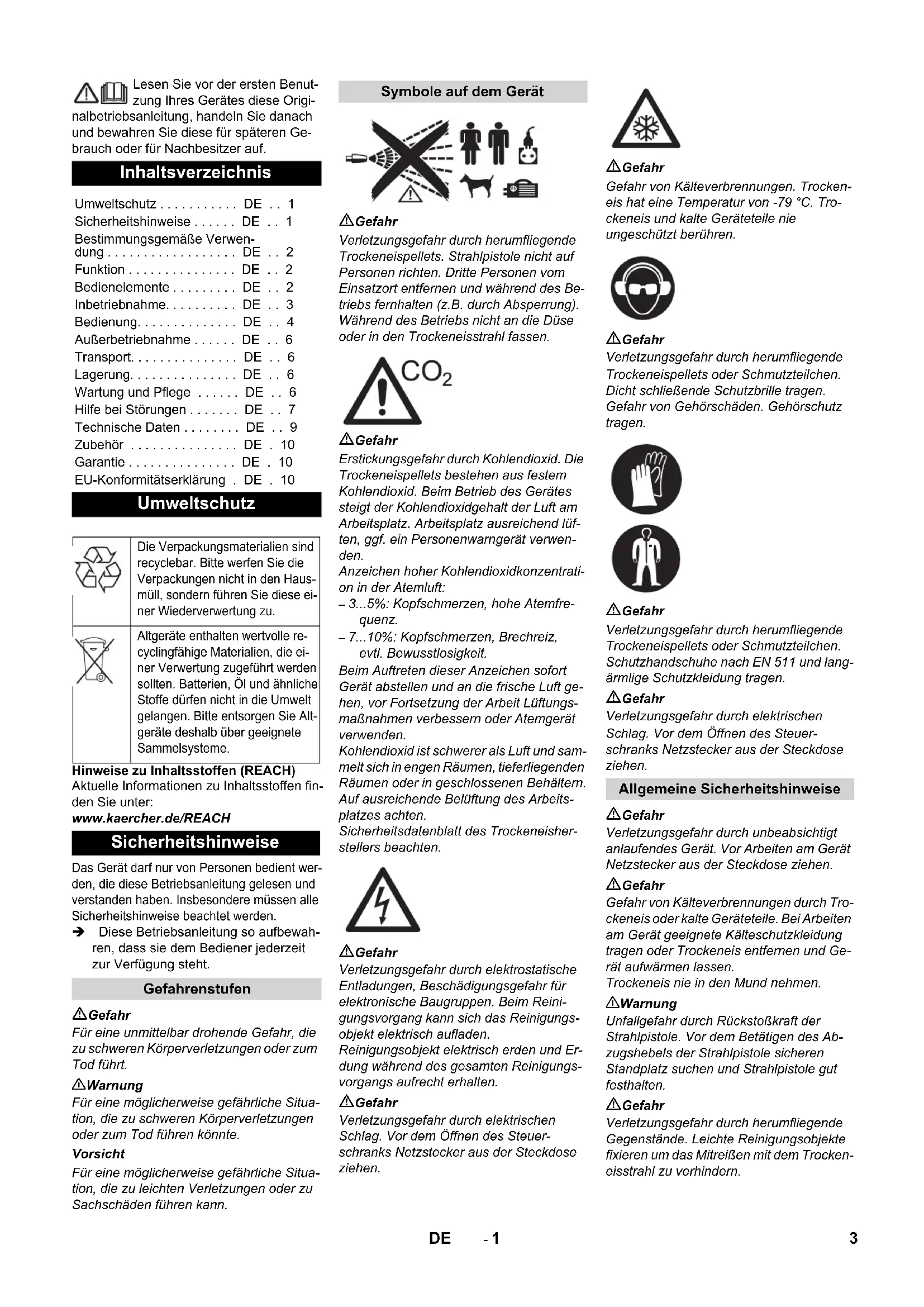

• ا2- 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Das Gerät darf nur von Personen bedient wer- den, die diese Betriebsanleitung gelesen und verstanden haben. Insbesondere müssen alle Sicherheitshinweise beachtet werden. Diese Betriebsanleitung so aufbewah- ren, dass sie dem Bediener jederzeit zur Verfügung steht. Gefahr Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 Warnung Für eine möglicherweise gefährliche Situa- tion, die zu schweren Körperverletzungen oder zum Tod führen könnte. Vorsicht Für eine möglicherweise gefährliche Situa- tion, die zu leichten Verletzungen oder zu Sachschäden führen kann. Gefahr Verletzungsgefahr durch herumfliegende Trockeneispellets. Strahlpistole nicht auf Personen richten. Dritte Personen vom Einsatzort entfernen und während des Be- triebs fernhalten (z.B. durch Absperrung). Während des Betriebs nicht an die Düse oder in den Trockeneisstrahl fassen. Gefahr Erstickungsgefahr durch Kohlendioxid. Die Trockeneispellets bestehen aus festem Kohlendioxid. Beim Betrieb des Gerätes steigt der Kohlendioxidgehalt der Luft am Arbeitsplatz. Arbeitsplatz ausreichend lüf- ten, ggf. ein Personenwarngerät verwen- den. Anzeichen hoher Kohlendioxidkonzentrati- on in der Atemluft: – 3 p. 5
• %: Kopfschmerzen, hohe Atemfre- quenz. – 7 %: Kopfschmerzen, Brechreiz, evtl. Bewusstlosigkeit. Beim Auftreten dieser Anzeichen sofort Gerät abstellen und an die frische Luft ge- hen, vor Fortsetzung der Arbeit Lüftungs- maßnahmen verbessern oder Atemgerät verwenden. Kohlendioxid ist schwerer als Luft und sam- melt sich in engen Räumen, tieferliegenden Räumen oder in geschlossenen Behältern. Auf ausreichende Belüftung des Arbeits- platzes achten. Sicherheitsdatenblatt des Trockeneisher- stellers beachten. Gefahr Verletzungsgefahr durch elektrostatische Entladungen, Beschädigungsgefahr für elektronische Baugruppen. Beim Reini- gungsvorgang kann sich das Reinigungs- objekt elektrisch aufladen. Reinigungsobjekt elektrisch erden und Er- dung während des gesamten Reinigungs- vorgangs aufrecht erhalten. Gefahr Verletzungsgefahr durch elektrischen Schlag. Vor dem Öffnen des Steuer- schranks Netzstecker aus der Steckdose ziehen. Gefahr Gefahr von Kälteverbrennungen. Trocken- eis hat eine Temperatur von -79 °C. Tro- ckeneis und kalte Geräteteile nie ungeschützt berühren. Gefahr Verletzungsgefahr durch herumfliegende Trockeneispellets oder Schmutzteilchen. Dicht schließende Schutzbrille tragen. Gefahr von Gehörschäden. Gehörschutz tragen. Gefahr Verletzungsgefahr durch herumfliegende Trockeneispellets oder Schmutzteilchen. Schutzhandschuhe nach EN 511 und lang- ärmlige Schutzkleidung tragen. Gefahr Verletzungsgefahr durch elektrischen Schlag. Vor dem Öffnen des Steuer- schranks Netzstecker aus der Steckdose ziehen. Gefahr Verletzungsgefahr durch unbeabsichtigt anlaufendes Gerät. Vor Arbeiten am Gerät Netzstecker aus der Steckdose ziehen. Gefahr Gefahr von Kälteverbrennungen durch Tro- ckeneis oder kalte Geräteteile. Bei Arbeiten am Gerät geeignete Kälteschutzkleidung tragen oder Trockeneis entfernen und Ge- rät aufwärmen lassen. Trockeneis nie in den Mund nehmen. 몇 Warnung Unfallgefahr durch Rückstoßkraft der Strahlpistole. Vor dem Betätigen des Ab- zugshebels der Strahlpistole sicheren Standplatz suchen und Strahlpistole gut festhalten. Gefahr Verletzungsgefahr durch herumfliegende Gegenstände. Leichte Reinigungsobjekte fixieren um das Mitreißen mit dem Trocken- eisstrahl zu verhindern. Inhaltsverzeichnis Umweltschutz p. 10
• DE Sicherheitshinweise p. 1
• DE Bestimmungsgemäße Verwen- dung p. 1
• DE Funktion p. 2
• DE Bedienelemente p. 2
• DE Inbetriebnahme p. 2
• DE Bedienung p. 3
• DE Außerbetriebnahme p. 4
• DE Transport p. 6
• DE Lagerung p. 6
• DE Wartung und Pflege p. 6
• DE Hilfe bei Störungen p. 6
• DE Technische Daten p. 7
• DE Zubehör DE . 10 Garantie DE . 10 EU-Konformitätserklärung . DE . 10 Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Haus- müll, sondern führen Sie diese ei- ner Wiederverwertung zu. Altgeräte enthalten wertvolle re- cyclingfähige Materialien, die ei- ner Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Alt- geräte deshalb über geeignete Sammelsysteme. Sicherheitshinweise Gefahrenstufen Symbole auf dem Gerät Allgemeine Sicherheitshinweise 3DE- 2 p. 9

Warnung Das Gerät nicht verwenden, wenn sich an- dere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung. Das Gerät nicht benutzen, wenn eine An- schlussleitung oder wichtige Teile des Ge- rätes beschädigt sind, z. B. Sicherheitseinrichtungen, Strahlmittel- schlauch, Strahlpistole. Quetschgefahr durch die Dosiereinrich- tung. Vor dem Entfernen des Schutzblechs im Trockeneisbehälter unbedingt den Netz- stecker des Gerätes aus der Steckdose ziehen. Für den Betrieb dieser Anlage gelten in der Bundesrepublik Deutschland folgende Vor- schriften und Richtlinien (beziehbar über Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln): – BGV D 26 Strahlarbeiten – Durchführungsanweisung zur BGV D 26 – BGR 117 Arbeiten in engen Räumen – BGR 189 Einsatz von Schutzkleidung – BGR 195 Einsatz von Schutzhandschu- hen – BGR 500 Arbeiten mit Strahlgeräten – BGI 534 Arbeiten in engen Räumen – BGI 836 Gaswarner Wird der Not-Aus-Taster gedrückt, stoppt die Trockeneisdosierung und der Luftstrom aus der Düse wird unterbrochen. Abzugshebel der Strahlpistole loslas- sen. Not-Aus-Taster drücken. Die Trockeneisdosierung wird gestoppt und der Luftstrom aus der Düse wird unter- brochen. Druckluftversorgung unterbrechen. Das Gerät dient zum Entfernen von Ver- schmutzungen mit Trockeneispellets die von einem Luftstrahl beschleunigt werden. Das Gerät darf nicht in explosionsgefähr- deter Umgebung betrieben werden. Als Strahlmittel dürfen nur Trockeneispel- lets verwendet werden. Die Verwendung anderer Strahlmittel kann zur Beschädi- gung des Gerätes führen. Druckluft gelangt über ein Druckregelventil zur Strahlpistole. Beim Betätigen des Ab- zugshebels der Strahlpistole öffnet das Ventil und der Luftstrahl tritt aus der Strahl- pistole aus. Zusätzlich weden Trockeneis- pellets über die Dosiereinrichtung in den Luftstrahl dosiert. Bei der Geräteversion „IB 7/40 Advanced“ ist die Zudosierung an der Strahlpistole abschaltbar. Die Trocken- eispellets prallen auf die zu reinigende Oberfläche und entfernen den Schmutz. Durch die -79 °C kalten Trockeneispellets entstehen zusätzlich Wärmespannungen zwischen Schmutz und Reinigungsobjekt, welche ebenfalls zum Ablösen des Schmutzes beitragen. Weiterhin verwan- delt sich das Trockeneis beim Auftreffen sofort in gasförmiges Kohlendioxid und be- ansprucht so das 700-fache Volumen. Vom Trockeneis unterwanderter Schmutz wird hierdurch weggesprengt. Während des Strahlbetriebs sorgt ein Rütt- ler am Trockeneisbehälter für das kontinu- ierliche Nachrutschen der Trockeneispellets. 1 Schubbügel 2 Deckel Trockeneisbehälter 3 Halter für Strahlpistole 4 Ablagefach für Zubehör 5 Bedienfeld 6 Kupplung Steuerleitung 7 Erdungsseil mit Klemme (nur IB 7/ 40 Advanced, Option bei IB 7/40 Clas- sic) 8 Kupplung Strahlmittel-Schlauch 9 Lenkrolle mit Feststellbremse 10 Transportgriff, Rammschutzbügel 11 Trockeneis-Auslass, zur Behälter-Ent- leerung 1 Kabelhalter 2 Netzkabel mit Netzstecker 3 Druckentlastungsventil, Kondensat- Entleerung des Wasserabscheiders 4 Druckluft-Anschluss 5 Kondensatablass 6 Sicherung F1, unter der Seitenverklei- dung 1 Taste Statistik, Zähler zurücksetzen 2 Taste Entleerung Trockeneisbehälter 3 Display 4 Taste Strahldruck erhöhen 5 Taste Strahldruck verringern 6 Taste Trockeneis-Dosierung erhöhen 7 Taste Trockeneis-Dosierung verringern 8 Geräteschalter 9 Not-Aus-Taster 10 Schlüsselschalter Vorschriften und Richtlinien Sicherheitseinrichtungen Not-Aus-Taster Ausschalten im Notfall Bestimmungsgemäße Ver- wendung Funktion Bedienelemente Gerät Bedienfeld 4 DE- 3 1 Kontrollleuchte Steuerspannung grün: Steuerspannung in Ordnung rot: Steuerspannung zu niedrig gelb: Entleerung Trockeneisbehälter aktiv 2 Kontrollleuchte Not-Aus rot: Not-Aus-Taster betätigt grün: Not-Aus-Taster nicht betätigt 3 Kontrollleuchte Druckluft grün: Druck in Ordnung orange: gewählter Strahldruck nicht er- reicht rot: Druck zu gering (unter 0,15 MPa/ 1,5 bar) 4 Kontrollleuchte Dosiereinrichtung grün: Antrieb in Ordnung rot: Störung im Antrieb 5 Kontrollleuchte Strahlpistole grün: Strahlpistole in Ordnung orange: Abzugshebel der Strahlpistole während dem Einschalten betätigt rot: Strahlpistole ausgesteckt oder Steuerleitung beschädigt 6 Anzeigefeld 1 Düse 2 Strahlpistole 3 Abzugshebel 4 Sicherungsknopf 5 Kupplung Strahlmittel-Schlauch 6 Kupplung Steuerleitung Nur bei IB 7/40 Advanced: 7 Taste Trockeneis-Dosierung Ein/Aus Leuchtet rot bei ausgeschalteter Tro- ckeneis-Dosierung 8 Taste Trockeneis-Dosierung erhöhen 9 Taste Strahldruck erhöhen 10 Taste Strahldruck verringern 11 Taste Trockeneis-Dosierung verringern Gefahr Verletzungsgefahr durch herumfliegende Trockeneispellets. Beim Vorbereiten des Gerätes alle Bau- gruppen, insbesondere den Strahlmittel- Schlauch auf ordnungsgemäßen Zustand untersuchen. Beschädigte Baugruppen durch einwandfreie ersetzen. Verschmutzte Baugruppen reinigen und auf ordnungsgemäße Funktion prüfen. Gerät auf einer waagrechten, ebenen Fläche abstellen und Feststellbremsen der Lenkrollen blockieren. Strahlmittelschlauch mit dem Gerät ver- binden und sichern. Strahlpistole mit dem Strahlmittel- Schlauch verbinden und sichern. Steuerleitung mit dem Gerät verbinden. Steuerleitung mit der Strahlpistole ver- binden. Hinweis Die Auswahl der Düse ist abhängig vom Werkstoff des Reinigungsobjekts und der Verschmutzung. Alle Düsen werden ohne Werkzeug auf das Gewinde der Strahlpistole aufgeschraubt. Die an der Düse angebrachten Schlüssel- flächen dienen zum Lösen festsitzender Düsen mit einem Gabelschlüssel. Gefahr Verletzungsgefahr durch unbeabsichtigt startendes Gerät. Vor dem Düsenwechsel Gerät ausschalten. 몇 Warnung Verletzungsgefahr durch Berührung der kalten Düse. Düse vor dem Berühren auf- wärmen lassen oder Schutzhandschuhe tragen. Vorsicht Gefahr von Kaltverschweißung. Düsenge- winde vor der Montage mit dem beiliegen- den Fett bestreichen. Neben der mitgelieferten Flachstrahldüse stehen weitere Flach- und Rundstahldüsen in verschiedenen Ausführungen als Zube- hör zur Verfügung. 1 Rundstrahldüse, kurz 2 Rundstrahldüse, lang 3 Flachstrahldüse, kurz 4 Flachstrahldüse, lang, im Lieferumfang 5 Rundstrahldüse, abgewinkelt, mit Gum- miarmierung 6 Flachstrahldüse, abgewinkelt, mit Gummiarmierung Düse auf den Gewindestutzen der Strahlpistole aufsetzen und von Hand festziehen. Der Scrambler zerkleinert die Trockeneis- pellets und wird zwischen Strahlpistole und Düse montiert. Die Ausrichtung der 4 Lochplatten im Scram- bler gibt den Grad der Zerkleinerung vor. Grad der Zerkleinerung auswählen: 1 Verschraubung 2 Magazin 3 Lochplatte Display Strahleinrichtung Inbetriebnahme Düsen Strahldüsen Scrambler (Zubehör) 5DE- 4 Verschraubung abschrauben. Magazin mit Lochplatten herausneh- men. Lochplatten wie oben gezeigt im Maga- zin anordnen (3 Möglichkeiten). Die Maßangabe im Bild bezieht sich auf die Größe der Durchlassöffnungen. Magazin mit Lochplatten in den Scram- bler einsetzen. Verschraubung aufschrauben und fest- ziehen. Zwischen Strahlpistole und Düse kann eine Verlängerung eingesetzt werden. Der Handgriff kann an der Verlängerung befestigt werden. Die Arbeitsbeleuchtung wird zwischen Strahlpistole und Düse angebracht. Das Ein- und Ausschalten ist in Kapitel „Bedie- nung/Grundeinstellungen“ beschrieben. Hinweis Für einen störungsfreien Betrieb muss die Druckluft einen niedrigen Feuchtigkeitsge- halt (maximal 5% relative Luftfeuchtigkeit, Taupunkt unter 0°C) aufweisen. Die Druck- luft muss frei von Öl, Schmutz und Fremd- körpern sein. Die Druckluft muss trocken und ölfrei sein, dem Kompressor muss mindestens ein Nachkühler und ein Abscheider nachge- schaltet sein. Druckentlastungsventil schließen. Druckluft-Zuleitung an den Druckluft- Anschluss des Gerätes anschließen. Der maximal zulässige Versorgungs- druck von 1MPa (10 bar) darf nicht überschritten werden. Gefahr Gefahr durch elektrischen Schlag. Die verwendete Steckdose muss von ei- nem Elektroinstallateur installiert sein und IEC 60364-1 entsprechen. Das Gerät darf nur an eine Stromversor- gung mit Schutzerde angeschlossen wer- den. Die verwendete Steckdose muss leicht zu- gänglich sein und sich in einer Höhe zwi- schen 0,6 m und 1,9 m vom Fußboden entfernt sein. Die verwendete Steckdose muss sich im Sichtbereich des Bedieners befinden. Das Gerät muss durch einen FI-Schutz- schalter Typ B, 30 mA abgesichert sein. Netzanschlussleitung des Gerätes vor je- dem Betrieb auf Beschädigung prüfen. Ge- rät mit beschädigtem Kabel nicht in Betrieb nehmen. Beschädigtes Kabel durch Elekt- rofachkraft austauschen lassen. Das Verlängerungskabel muss einen IPX4- Schutz sicherstellen und die Kabelausfüh- rung muss mindestens H 07 RN-F 3G1,5 entsprechen. Netzstecker in Steckdose stecken. GEFAHR Gefahr von Kälteverbrennungen. Trocken- eis hat eine Temperatur von -79 °C. Tro- ckeneis und kalte Geräteteile nie ungeschützt berühren. Schutzhandschuhe und Schutzkleidung tragen. Deckel Trockeneisbehälter öffnen. Trockeneisbehälter auf Fremdkörper und Kondensat prüfen, Fremdkörper und Kondensat entfernen. Trockeneispellets in den Behälter füllen. Vorsicht Beschädigungsgefahr für das Gerät. Als Strahlmittel dürfen nur Trockeneispellets verwendet werden. Die Verwendung ande- rer Strahlmittel führt zum Verlust der Ga- rantie. Deckel Trockeneisbehälter schließen. Hinweis Um Störungen durch verschmolzene Tro- ckeneispellets zu vermeiden, ist es sinnvoll den Inhalt des Trockeneisbehälters ganz zu verbrauchen, bevor neues Trockeneis eingefüllt wird. Vor längeren Arbeitsunter- brechungen Gerät betreiben, bis der Tro- ckeneisbehälter leer ist oder den Behälter durch die Funktion Trockeneis Entleerung leeren. Hinweis Die Einstellungen sind abhängig vom Werkstoff des Reinigungsobjekts und der Verschmutzung. Not-Aus-Taster durch Drehen entrie- geln. Geräteschalter auf „I“ stellen. Schlüsselschalter im Uhrzeigersinn drehen. Strahldruck mit den Tasten Strahldruck erhöhen/verringern einstellen. Hinweis Je höher der eingestellte Strahldruck ist, umso höher (aggressiver) ist die Reini- gungswirkung. Trockeneisdosierung mit den Tasten Trockeneisdosierung erhöhen/verrin- gern einstellen. Schlüsselschalter gegen den Uhrzei- gersinn drehen und Schlüssel abzie- hen. Durch das automatische Verschließen des Schlüssellochs wird Verschmut- zung während des Betriebs verhindert. Bei abgezogenem Schlüssel ist das Gerät gegen Verstellung der Einstellun- gen und Rückstellen der Statistikwerte gesichert. Wartungsarbeiten „täglich vor Betriebs- beginn“ ausführen (siehe Abschnitt „Wartung und Pflege“). Gefahr Verletzungsgefahr durch herumfliegende Trockeneispellets. Strahlpistole nicht auf Personen richten. Dritte Personen vom Einsatzort entfernen und während des Be- triebs fernhalten (z.B. durch Absperrung). Während des Betriebs nicht an die Düsen- öffnung oder in den Trockeneisstrahl fas- sen. Vor dem Trennen der Verbindung zwi- schen Strahlpistole und Strahlmittel- Schlauch und zwischen Strahlmittel- Schlauch und Gerät unbedingt Druckluft- versorgung absperren, Gerät drucklos machen und Netzstecker aus der Steckdo- se ziehen. Arbeitsbereich absperren um den Zu- tritt von Personen während des Be- triebs zu verhindern. Düsenverlängerung (Zubehör) Handgriff (Zubehör) Arbeitsbeleuchtung (Zubehör) Druckluft anschließen Netzanschluss herstellen Bedienung Trockeneis einfüllen Einstellungen Betrieb 6 DE- 5

Gefahr Erstickungsgefahr durch Kohlendioxid. Die Trockeneispellets bestehen aus festem Kohlendioxid. Beim Betrieb des Gerätes steigt der Kohlendioxidgehalt der Luft am Arbeitsplatz. Arbeitsplatz ausreichend lüf- ten, ggf. ein Personenwarngerät verwen- den. Anzeichen hoher Kohlendioxidkonzentrati- on in der Atemluft: – 3...5%: Kopfschmerzen, hohe Atemfre- quenz. – 7...10%: Kopfschmerzen, Brechreiz, evtl. Bewusstlosigkeit. Beim Auftreten dieser Anzeichen sofort Gerät abstellen und an die frische Luft ge- hen, vor Fortsetzung der Arbeit Lüftungs- maßnahmen verbessern oder Atemgerät verwenden. Sicherheitsdatenblatt des Trockeneisher- stellers beachten. Gefahr Gefahr durch gesundheitsgefährdende Stoffe. Können bei der Bearbeitung ge- sundheitsgefährdende Stäube entstehen, müssen vor Beginn der Arbeiten entspre- chende Sicherheitsmaßnahmen getroffen werden. Gefahr Explosionsgefahr! Nicht gleichzeitig Leichtmetalle und eisen- haltige Teile bearbeiten. Werden abwechselnd Leichtmetalle und ei- senhaltige Teile bearbeitet, muss der Ar- beitsraum und die Absaugeinrichtung vor der Bearbeitung des jeweils anderen Mate- rials gereinigt werden. Beim Arbeiten in engen Räumen für ausreichenden Luftwechsel sorgen um die Kohlendioxidkonzentration in der Raumluft unter dem gefährlichen Wert zu halten. Reinigungsobjekt gegebenenfalls fixie- ren. Gefahr Verletzungsgefahr durch elektrostatische Entladungen, Beschädigungsgefahr für elektronische Baugruppen. Beim Reini- gungsvorgang kann sich das Reinigungs- objekt elektrisch aufladen. Reinigungsobjekt elektrisch erden und Er- dung während des gesamten Reinigungs- vorgangs aufrecht erhalten. 몇 Warnung Beschädigungsgefahr durch in den Tro- ckeneisbehälter fallende Fremdkörper. Während des Betriebs Deckel des Tro- ckeneisbehälters geschlossen halten. Erdungsseil (nur bei IB 7/40 Advanced) elektrisch leitend mit dem Reinigungs- objekt verbinden oder Reinigungsob- jekt auf eine andere Art erden. Schutzkleidung, Schutzhandschuhe, dicht schließende Schutzbrille und Ge- hörschutz tragen. Druckluftversorgung aktivieren. Not-Aus-Taster durch Drehen entrie- geln. Sicheren Standplatz wählen und eine sichere Körperhaltung einnehmen, um von der Rückstoßkraft der Strahlpistole nicht aus dem Gleichgewicht zu kom- men. Um das schlagartige Einsetzen des Rückstoßes zu verhindern, kann ein langsames Ansteigen des Strahldrucks eingestellt werden (siehe „Bedienung/ Grundeinstellungen“ Menüpunkt Soft- start). Sicherungsknopf der Strahlpistole ein- drücken. Trockeneisstrahl durch Betätigen des Abzugshebels der Strahlpistole aktivie- ren und Reinigungsvorgang durchfüh- ren. Hinweis Bei der Gerätevariante IB 7/40 Advanced kann die Zudosierung von Trockeneispel- lets mit der Taste Trockeneis -Dosierung Aus/Ein an der Strahlpistole aus- und eins- geschaltet werden. Bei ausgeschalteter Dosierung leuchtet die Taste rot, im Dis- play wird „Ice off“ angezeigt. Zusätzlich kann bei der Gerätevariante IB 7/40 Advanced der Strahldruck und die Trockeneismenge an der Strahlpistole ver- stellt werden. 몇 Warnung Beschädigungsgefahr für die Dosierein- richtung durch Schmutz. Beim Strahlbe- trieb den Deckel des Trockeneisbehälters geschlossen lassen, um das Eindringen von abgestrahlten Verschmutzungen zu verhindern. Abzugshebel der Strahlpistole loslas- sen. Not-Aus-Taster drücken. Die Trockeneisdosierung wird gestoppt und der Luftstrom aus der Düse wird unter- brochen. Druckluftversorgung unterbrechen. Not-Aus-Taster durch Drehen entrie- geln. Abzugshebel der Strahlpistole loslas- sen. Bei Betriebspausen kann die Strahlpis- tole auf den Halter am Gerät gesteckt werden. Hinweis Bei längerem Betriebsunterbrechungen können die Trockeneispellets im Trocken- eisbehälter verschmelzen. Betrieb mög- lichst nicht länger als 20 Minuten unterbrechen. Bei längeren Unterbrechun- gen Trockeneisbehälter entleeren. Ein Wasserabscheider reinigt die dem Ge- rät zugeführte Druckluft. Dadurch sammelt sich Kondensat im Wasserabscheider, das von Zeit zu Zeit entleert werden muss. Auffangbehälter unter den Kondensa- tablass stellen. Druckentlastungsventil langsam öffnen und warten, bis das Kondensat aus dem Gerät entwichen ist. Hinweis Zum Schutz der Umwelt Kondensat bitte umweltgerecht entsorgen. Geräteschalter auf „I“ stellen. Taste Statistik kurz drücken, die Be- triebsdauer wird angezeigt. t: Betriebsdauer seit dem letzten Zu- rücksetzen. T: Gesamtbetriebsdauer. Taste Statistik kurz drücken, die verar- beitete Trockeneismenge wird ange- zeigt. m: Trockeneismenge seit dem letzten Zurücksetzen. M: Trockeneismenge gesamt. Taste Statistik kurz drücken, der durch- schnittliche Trockeneisverbrauch wird angezeigt. q: Durchschnittlicher Trockeneisver- brauch seit dem letzten Zurücksetzen. Q: Durchschnittlicher Trockeneisver- brauch gesamt. Schlüsselschalter im Uhrzeigersinn drehen. Taste Statistik 4 Sekunden lang drü- cken. Hinweis Die Gesamtwerte können nicht gelöscht werden. Tasten Strahldruck erhöhen und Strahl- druck verringern gleichzeitig drücken und festhalten, Schlüsselschalter im Uhrzeigersinn drehen. In der Betriebsart Grundeinstellungen ha- ben die Tasten folgende Funktionen: 1 Wert erhöhen 2 Wert verringern 3 Menüpunkt nach oben 4 Menüpunkt nach unten Ausschalten im Notfall Inbetriebnahme nach Not-Aus Betrieb unterbrechen Kondensat ablassen Statistik-Funktion Werte abrufen Werte zurücksetzen Grundeinstellungen 7DE- 6 Schlüsselschalter gegen den Uhrzei- gersinn drehen. GEFAHR Gefahr von Kälteverbrennungen. Trocken- eis hat eine Temperatur von -79 °C. Tro- ckeneis und kalte Geräteteile nie ungeschützt berühren. Schutzhandschuhe und Schutzkleidung tragen. Gefahr Verletzungsgefahr durch herumfliegende Trockeneispellets. Strahlpistole nicht auf Personen richten. Dritte Personen vom Einsatzort entfernen und während des Be- triebs fernhalten (z.B. durch Absperrung). Druckluftversorgung schließen. Auffangbehälter unter den Kondensa- tablass stellen. Druckentlastungsventil langsam öffnen und warten, bis Kondensat und Druck- luft aus dem Gerät entwichen sind. Auffangbehälter unter den Trockeneis- Auslass stellen. Taste Entleerung Trockeneisbehälter drücken und warten, bis der Trocken- eisbehälter leer ist. Die Trockeneis-Entleerung stoppt nach der voreingestellten Zeit (siehe „Grund- einstellungen“). Bei Bedarf Taste Entleerung Trocken- eisbehälter mehrmals drücken. Hinweis Zum Schutz der Umwelt Kondensat bitte umweltgerecht entsorgen. Geräteschalter auf „0/OFF“ stellen. Gerät von der Druckluft-Zuleitung tren- nen. Netzstecker aus Steckdose ziehen. Erdungsseil reinigen und aufrollen. Gefahr Unfallgefahr durch Trockeneisreste im Ge- rät. Vor dem Transport in geschlossenen Fahrzeugen muss das Trockeneis restlos aus dem Gerät entfernt sein um Gefähr- dungen der mitfahrenden Personen durch Kohlendioxid zu verhindern. Vorsicht Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten. Vor dem Transport alle Schritte im Ka- pitel „Außerbetriebnahme“ ausführen. Gerät auf das Transportfahrzeug brin- gen. Bremsen der Lenkrollen arretieren. Gerät mit Spanngurten auf dem Fahr- zeug befestigen. Vorsicht Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten. Dieses Gerät darf nur in Innenräumen gela- gert werden. Gefahr Erstickungsgefahr durch Ansammlung von Kohlendioxid. Trockeneispellets nur an gut belüfteten Orten lagern. Grundlage für eine betriebssichere Anlage ist die regelmäßige Wartung nach folgen- dem Wartungsplan. Verwenden Sie ausschließlich Original-Er- satzteile des Herstellers oder von ihm emp- fohlene Teile, wie – Ersatz- und Verschleissteile, – Zubehörteile, – Betriebsstoffe, – Reinigungsmittel. Gefahr! Unfallgefahr bei Arbeiten am Gerät. Vor Ar- beiten am Gerät alle Arbeitsschritte des Kapi- tels „Außerbetriebnahme“ durchführen. Gefahr Gefahr von Kälteverbrennungen durch Tro- ckeneis oder kalte Geräteteile. Bei Arbeiten am Gerät geeignete Kälteschutzkleidung tragen oder Trockeneis entfernen und Ge- rät aufwärmen lassen. Trockeneis nie in den Mund nehmen. 몇 Warnung Beschädigungsgefahr. Strahlpistole nicht mit Lösungsmittel, Benzin oder ölhaltigem Reinigungsmittel reinigen. Um einen zuverlässigen Betrieb der Anlage zu gewährleisten, empfehlen wir Ihnen ei- nen Wartungsvertrag abzuschließen. Wen- den Sie sich bitte an Ihren zuständigen Kärcher-Kundendienst. Strahlmittelschlauch sorgfältig auf Ris- se, Knickstellen und andere Beschädi- gungen untersuchen. Weiche Stellen im Schlauch zeigen Abnutzung auf der Innenseite des Schlauches an. Defek- ten oder abgenützten Schlauch durch neuen Schlauch ersetzen. Elektrische Kabel und Stecker auf Be- schädigung untersuchen. Defekte Teile vom Kundendienst austauschen las- sen. Kupplungen an Strahlmittel-Schlauch, am Gerät und an der Strahlpistole auf Beschädigung und Abnutzung untersu- chen. Defekten Schlauch ersetzen, de- fekte Kupplungen an Gerät oder Strahlpistole vom Kundendienst erset- zen lassen. Dosiereinrichtung auf Schäden und Un- dichtigkeiten untersuchen. Werden Schäden/Undichtigkeiten festgestellt, Kundendienst verständigen. Befestigungskappen der Hinterräder auf festen Sitz prüfen. Gerät durch Kundendienst prüfen las- sen. Strahlmittelschlauch mindestens alle 2 Jahre erneuern. Zur Durchführung einiger Wartungsarbei- ten müssen die Seitenverkleidungen des Gerätes entfernt werden: 1 Seitenverkleidung 2 Schnellverschluss Schnellverschluss gegen den Uhrzei- gersinn öffnen. Seitenverkleidung abnehmen. Menüpunkt Einstell- bereich Beschreibung Softstart 0, 1, 2, 3, 4, 5 Se- kunden Sanftanlauf, Dauer bis zum Erreichen des ge- wählten Strahldrucks T_Dump 1, 2, 3, 4, 5 Minuten Dauer des Trockeneis- Entleerungsvorgangs Language metric, imperial Maßeinheiten metric: kg/h, MPa imperial: lbs, psi Lighting ON/OFF Düsenbeleuchtung (Op- tion) ein-/ausschalten Demo-Mode ON/OFF Demonstrationsbetrieb: Bedienung wird simu- liert, Druckluft- und Tro- ckeneisabgabe sind gesperrt. Grundeinstellungen beenden Außerbetriebnahme Transport Lagerung Wartung und Pflege Wartungshinweise Wartungsvertrag Wartungsplan Täglich vor Betriebsbeginn Alle 100 Betriebsstunden Alle 500 Stunden oder jährlich Alle 2 Jahre Gerät öffnen 8 DE- 7 1 Schraube 2 Unterteil 3 Mutter 4 Scheibe 5 Filtereinsatz 6 Oberteil 4 Schrauben herausdrehen. Unterteil abnehmen. Mutter abschrauben. Scheibe abnehmen. Filtereinsatz abnehmen und durch neu- en Filtereinsatz ersetzen. Wasserabscheider in umgekehrter Rei- henfolge wieder zusammenbauen. Nach BGV D 26 müssen am Gerät folgen- de Prüfungen durch einen Sachkundigen vorgenommen werden. Die Ergebnisse der Prüfung müssen in einer Prüfbescheini- gung festgehalten werden. Die Prüfbe- scheinigung muss vom Betreiber des Gerätes bis zur nächsten Prüfung aufbe- wahrt werden. Gerät auf ordnungsgemäße Beschaf- fenheit und Funktion prüfen. Gerät auf ordnungsgemäße Beschaf- fenheit, Funktion und Aufstellung prü- fen. Gerät auf ordnungsgemäße Beschaf- fenheit, Funktion und Aufstellung prü- fen. Gefahr! Unfallgefahr bei Arbeiten am Gerät. Vor Ar- beiten am Gerät alle Arbeitsschritte des Kapitels „Außerbetriebnahme“ durchfüh- ren. Gefahr Gefahr von Kälteverbrennungen durch Tro- ckeneis oder kalte Geräteteile. Bei Arbeiten am Gerät geeignete Kälteschutzkleidung tragen oder Trockeneis entfernen und Ge- rät aufwärmen lassen. Trockeneis nie in den Mund nehmen. Wartungsarbeiten Filtereinsatz im Wasserabscheider aus- tauschen Prüfungen Nach Betriebsunterbrechung von mehr als einem Jahr Nach Änderung des Aufstellungsortes Nach Instandsetzungsarbeiten oder Veränderungen die die Betriebssicher- heit beeinflussen können Hilfe bei Störungen Störungen mit Anzeige im Display Display- anzeige Kontrollleuchte (KL) Mögliche Ursache Behebung Durch wen E001 KL Steuerspan- nung leuchtet rot Steuerspannung zu niedrig Gerät ausschalten, kurz warten, Gerät wieder ein- schalten. Steckdose prüfen lassen. Bei wiederholtem Auftreten des Fehlercodes, Kär- cher-Kundendienst benachrichtigen Bediener E002 KL Not-Aus leuch- tet rot Not-Aus-Taster ist gedrückt Not-Aus-Taster durch Drehen entriegeln. Bediener E003 KL Druckluft leuch- tet rot Druck der Druckluftversorgung zu gering Druck erhöhen. Gerät ausschalten, kurz warten, Gerät wieder ein- schalten. Bediener E004 KL Dosierung leuchtet rot Störung in der Dosiereinheit Gerät ausschalten, kurz warten, Gerät wieder ein- schalten. Bei wiederholtem Auftreten des Fehlercodes, Kär- cher-Kundendienst benachrichtigen Bediener E005 KL Strahlpistole leuchtet rot Verbindung zwischen Gerät und Strahlpistole gestört. Korrekte Verbindung der Kupplungen in der Steuer- leitung prüfen. Steuerkabel auf Beschädigung untersuchen. Bediener E006 KL Strahlpistole leuchtet rot Kurzschluss in Strahlpistole oder Steuerkabel Strahlpistole oder Strahlschlauch mit Steuerkabel er- setzen. Bediener E007 KL Druckluft leuch- tet rot Störung am Druckluft-Regel- ventil Kundendienst aufsuchen. Bediener E008 KL Strahlpistole leuchtet orange Abzugshebel der Strahlpistole war während dem Einschalten oder dem Entriegeln des Not- Aus-Tasters betätigt Abzugshebel der Strahlpistole loslassen. Bediener 9DE- 8 Störungen ohne Anzeige im Display Störung Mögliche Ursache Behebung Durch wen Keine Displayanzei- ge trotz eingeschalte- tem Hauptschalter Netzstecker nicht in die Steckdose einge- steckt. Netzstecker in eine Steckdose stecken. Bediener Sicherung F1 hat ausgelöst Seitenverkleidung abnehmen und Sicherung F1 durch Drücken entriegeln. Bediener Kein Druckluftstrahl trotz gezogenem Ab- zugshebel Druckluftversorgung hat zu wenig Druck Druck kontrollieren. Bediener Strahldruck zu niedrig eingesellt Strahldruck höher einstellen. Bediener Spannungsversorgung unterbrochen Spannungsversorgung kontrollieren. Kontroll- leuchte „Gerät ein“ muss grün leuchten. Bediener Not-Aus-Taster ist gedrückt Not-Aus Taster durch Drehen entriegeln. Kont- rollleuchte „Gerät ein“ muss grün leuchten. Bediener Steuerleitung nicht korrekt angeschlossen Verbindung zwischen Streuerleitung und Strahl- pistole sowie zwischen Steuerleitung und Gerät überprüfen. Bediener Steuerleitung ist defekt Strahlmittelschlauch ersetzen. Bediener Druckluftstrahl zu schwach Strahldruck zu niedrig eingesellt Strahldruck höher einstellen. Bediener Druckluftversorgung hat zu wenig Druck oder Fördermenge des Kompressors zu ge- ring. Druck und Fördermenge kontrollieren. Bediener Filtereinsatz im Wasserabscheider ver- stopft. Filtereinsatz im Wasserabscheider ersetzen. Bediener Strahlmittelschlauch oder Strahlpistole ver- stopft Strahlmittelschlauch und Strahlpistole auftauen lassen und Verstopfung beseitigen. Arbeitsdruck erhöhen und / oder Trockeneisdosierung redu- zieren. Bediener Keine Trockeneispel- lets im Druckluftstrahl Trockeneis-Dosierung ausgeschaltet (nur IB 7/40 Advanced), Taste Trockeneis-Do- sierung Ein/Aus auf der Strahlpistole leuch- tet rot, Displayanzeige „Ice off“. Taste Trockeneis-Dosierung an der Strahlpistole drücken. Bediener Trockeneisbehälter leer Trockeneisbehälter füllen Bediener Trockeneis verschmolzen Trockeneisbehälter entleeren und mit frischen Trockeneispellets füllen. Bediener Rüttler am Trockeneisbehälter arbeitet nicht Kundendienst aufsuchen. Bediener Antriebsmotor der Dosiereinrichtung über- lastet Dosiereinrichtung auftauen lassen Bediener Druckluftaustritt im Trockeneisbehälter Druckausgleichskanal in der Dosiereinrichtung reinigen. Kunden- dienst Dosierscheibe in der Dosiereinheit defekt Dosierscheibe ersetzen. Kunden- dienst 10 DE- 9 A Druck in MPa B Druck in bar C Volumenstrom in m

/min 1 gerade Düsen 2 abgewinkelte Düsen A Druck in MPa B Druck in bar C Schalldruckpegel in dB(A) 1 Rundstrahldüse, kurz 2 Flachstrahldüse, kurz 3 Flachstrahldüse, abgewinkelt 4 Rundstrahldüse, lang 5 Flachstrahldüse, lang, im Lieferumfang A Druck in MPa B Druck in bar C Schallleistungspegel in dB(A) 1 Rundstrahldüse, kurz 2 Flachstrahldüse, kurz 3 Flachstrahldüse, abgewinkelt 4 Rundstrahldüse, lang 5 Flachstrahldüse, lang, im Lieferumfang Technische Daten Elektrischer Anschluss Spannung V 220...240 Stromart 1~ Frequenz Hz 50 Anschlussleistung kW 0,6 Ableitstrom, typ. mA 7,5 FI-Schutzschalter delta I in A 0,03 Druckluft Schlauch-Nennweite Zoll 1/2 Versorgungsdruck (max.) MPa (bar) 1,0 (10) Versorgungsdruck (min.) MPa (bar) 0,2 (2) Druckluftverbrauch m

/min 0,5...3,5 Druckluftqualität * Leistungsdaten Strahldruck (max.) MPa (bar) 1,0 (10) Durchmesser der Trockeneispellets (max.) mm 3 Trockeneisverbrauch kg/h 15...50 Abmessungen Inhalt Trockeneisbehälter kg 15 Breite mm 510 Tiefe mm 768 Höhe mm 1096 Gewicht IB 7/40 Classic, betriebsbereit kg 93 Gewicht IB 7/40 Advanced, betriebsbereit kg 95 Gewicht IB 7/40 Classic, leer, ohne Zubehör kg 70 Gewicht IB 7/40 Advanced, leer, ohne Zubehör kg 71 Gewicht Strahleinrichtung (Strahlmittelschlauch, Strahlpistole, Werkzeugtasche) kg 6,75 Rückstoßkraft der Strahlpistole (max.) N 30 Drehomoment der Strahlpistole (max.), nur bei Winkeldüse N 8 Gerätevibrationen Strahlpistole m/s² 1,2 Strahlmittelschlauch m/s² 1,2
