Typ produktu	Čistič suchým ledem (dry ice blaster)
Značka	Kärcher
Model	IB 740 Classic
Rozměry (D x Š x V)	510 x 768 x 1096 mm
Hmotnost (připraveno k použití)	93 kg
Elektrické napájení	220-240 V ~ 50 Hz, 0,6 kW
Ochrana jističem	30 mA (typ B)
Tlak přívodu stlačeného vzduchu	0,2 až 1,0 MPa (2 až 10 bar)
Spotřeba stlačeného vzduchu	0,5 až 3,5 m³/min
Tlak paprsku (max.)	1,0 MPa (10 bar)
Průměr pelet suchého ledu (max.)	3 mm
Spotřeba suchého ledu	15 až 50 kg/h
Obsah nádrže na suchý led	15 kg
Hlavní funkce	Čištění suchým ledem, nastavitelný tlak a dávkování, nouzové zastavení, statistická funkce
Bezpečnost	Nouzové zastavení, ochrana proti úrazu elektrickým proudem, detekce tlaku, zámek na klíč
Údržba	Vypouštění kondenzátu, výměna filtru, kontrola hadice a kabelů
Součástí dodávky	Dlouhá plochá tryska, stříkací pistole, hadice
Volitelné příslušenství	Další trysky, scrambler, prodloužení, rukojeť, osvětlení
Záruka	Podle podmínek distributora (vady materiálu nebo výroby)

Často kladené otázky - IB 740 Classic Kärcher

Jak naplnit nádrž suchým ledem?

Otevřete víko nádrže, zkontrolujte nepřítomnost cizích předmětů a kondenzátu, poté nasypte pelety suchého ledu (max. 3 mm). Používejte ochranné rukavice proti chladu. Zavřete víko.

Jaké jsou základní bezpečnostní pokyny?

Noste brýle, rukavice a ochranu sluchu. Nikdy nemiřte paprskem na osoby. Zajistěte dostatečné větrání, aby nedocházelo k hromadění CO2. Uzemněte předmět, aby nedošlo k elektrostatickým výbojům.

Jak nastavit tlak paprsku a dávkování suchého ledu?

Použijte tlačítka + a - na ovládacím panelu pro nastavení tlaku paprsku a dávkování. Vyšší nastavení zvyšuje agresivitu čištění. Otočte klíčovým spínačem pro uzamčení nastavení.

Co dělat v případě nouzového zastavení?

Stiskněte tlačítko nouzového zastavení. Dávkování a průtok vzduchu jsou okamžitě přerušeny. Pro reset otočte tlačítko nouzového zastavení pro jeho odemknutí.

Jak vypustit kondenzát?

Umístěte nádobu pod vypouštění kondenzátu, pomalu otevřete přetlakový ventil a počkejte, až kondenzát vyteče. Likvidujte ho ekologicky.

Jaká denní údržba je nutná?

Před každým použitím zkontrolujte stříkací hadici, zda není roztržená nebo opotřebovaná, a zkontrolujte elektrické kabely. Vyměňte jakýkoli poškozený díl.

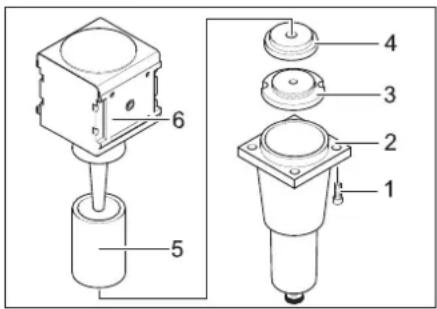

Jak vyměnit filtrační vložku odlučovače vody?

Odpojte přístroj, odšroubujte odlučovač, vyjměte starý filtr a nainstalujte nový. Smontujte v opačném pořadí. Tento úkon provádějte každých 500 hodin nebo ročně.

Přístroj neposílá stlačený vzduch, co zkontrolovat?

Zkontrolujte tlak přívodu stlačeného vzduchu, zda není stisknuto nouzové zastavení, zda je ovládací obvod správně zapojen a zda nedošlo k přepálení pojistky F1.

Jaký typ suchého ledu použít?

Používejte pouze pelety suchého ledu (pevný oxid uhličitý) o maximálním průměru 3 mm. Nepoužívejte jiné prostředky, došlo by k poškození přístroje a ztrátě záruky.

Jak bezpečně přepravovat přístroj?

Před přepravou zcela vyprázdněte nádrž na suchý led, aby nedošlo k riziku CO2. Zablokujte brzdy a upevněte přístroj popruhy ve vozidle.

NÁVOD K OBSLUZE IB 740 Classic Kärcher

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obsah

Ochrana životního prostředí CS .. 1

Bezpečnostní pokyny ..... CS .. 1

Používání v souladu s určením CS .. 2

Funkce CS .. 2

Ovládací prvky .... CS .. 2

Uvedení do provozu ..... CS .. 3

Obsluha CS . 4

Zastavení provozu ..... CS .. 5

Přeprava CS . 6

Ukládání CS .. 6

Údržba a ošetřování ..... CS .. 6

Pomoc při poruchách ..... CS .. 6

Technické údaje ..... CS .. 9

Příslušenství .... CS . 10

Záruka. CS . 10

EU prohlášení o shodě .... CS . 10

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Baterie, olej a podobné látky se nesmějí dostat do volného životního prostředí. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

Zařízení smějí obsluhovat pouze osoby, které si přečetly tento provozní návod a porozuměly mu. Zvláště důležité je dodržovat veškeré bezpečnostní pokyny.

→ Tento provozní návod uložte tak, aby ho měl pracovník obsluhy kdykoliv k dispozici.

Stupně nebezpečí

⚠️ Nebezpečí!

Pro bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k smrti.

⚠ Upozornění

Pro potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo k smrti.

Pozor

Pro potenciálně nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

Symboly na zařízení

Nebezpečí úrazu poletujícími peletami suchého ledu. Nemířte tryskací pistolí na osoby. Třetí osoby pošlete pryč z místa použití a během provozu je udržujte z dosahu (např. za zábranou).

Za provozu nesahejte na trysku ani do paprsku suchého ledu.

⚠️Nebezpečí!

Nebezpečí udušení kysličníkem uhličitým. Pelety suchého ledu sestávají z pevného kysličníku uhličitého. Za provozu zařízení roste obsah kysličníku uhličitého na pracovišti. Pracoviště dostatečně větrejte, popř. používejte osobní výstražné zařízení. Příznaky vysoké koncentrace kysličníku uhličitého v dechovém vzduchu:

– 3...5%: bolesti hlavy, vysoká dýchací frekvence.

- 7...10%: bolesti hlavy, nucení na zvracení, popř. bezvědomí.

Jakmile se projeví tyto příznaky, ihned zařízení odstavte a jděte na čerstvý vzduch; před pokračováním práce zlepšete větrání nebo použijte dýchací přístroj.

Oxid uhličitý je těžší než vzduch a hromadí se v malých prostorách, níže ležících prostorách nebo v uzavřených nádobách. Je třeba dbát na dostatečné větrání pracoviště.

Řiďte se podle bezpečnostního záznamového listu výrobce suchého ledu.

⚠️Nebezpečí

Nebezpečí úrazu elektrostatickými výboji, nebezpečí poškození pro elektronické jednotky. Při čištění se může čištěný předmět elektricky nabít. Čištěný předmět elektricky uzemněte a během celého čištění udržujte uzemnění plně funkční.

⚠️Nebezpečí

Nebezpečí úrazu elektrickým proudem. Před otevřením ovládací skříňky vždy vytáhněte zástrčku ze zásuvky.

⚠️Nebezpečí

Nebezpečí omrzlin. Suchý led má teplotu -79 °C. Nikdy se nedotýkejte bez ochrany suchého ledu a studených dílů zařízení.

⚠️Nebezpečí

Nebezpečí úrazu poletujícími peletami suchého ledu nebo částicemi nečistot. Noste dobře utěsněné ochranné brýle.

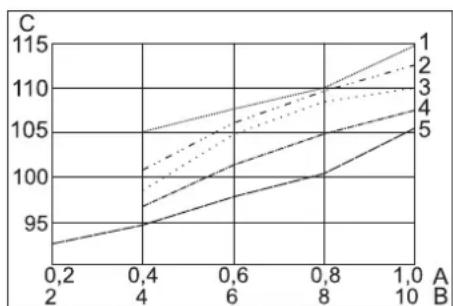

Nebezpečí poškození sluchu. Noste chrániče sluchu.

⚠️Nebezpečí

Nebezpečí úrazu poletujícími peletami suchého ledu nebo částicemi nečistot. Noste ochranné rukavice podle EN 511 a ochranný oděv s dlouhými rukávy.

⚠️Nebezpečí

Nebezpečí úrazu elektrickým proudem. Před otevřením ovládací skřínky vždy vytáhněte zástrčku ze zásuvky.

Obecné bezpečnostní pokyny

⚠️Nebezpečí

Hrozí nebezpečí úrazu od neúmyslně spuštěného zařízení. Před pracemi na zařízení vytáhněte zástrčku ze zásuvky.

⚠️Nebezpečí

Nebezpečí omrzlin od suchého ledu nebo studených dílů zařízení. Při práci na zařízení si oblečte vhodný oděv chránící před chladem nebo odstraňte suchý led a nechte zařízení, aby se zahřálo. Suchý led nikdy nevkládejte do úst.

⚠ Varování

Nebezpečí nehody zpětným rázem tryskací pistole. Před aktivací spouštěcí páčky tryskací pistole si vyhledejte bezpečné stanoviště a tryskací pistoli pevně držte.

⚠️ Nebezpečí

Nebezpečí úrazu poletujícími předměty. Lehké čištěné předměty připevněte, abyste předešli tomu, že je paprsek suchého ledu strhne s sebou.

⚠ Upozornění

Přístroj nepoužívejte, pokud se v dosahu nacházejí jiné osoby, které nemají ochranný oděv.

Přístroj nepoužívejte, je-li poškozené vedení elektrického proudu nebo důležité části přístroje, jako např. jističe, hadice na tryskací prostředky, tryskací pistole.

Nebezpečí pohmoždění dávkovacím zařízením. Před odstraněním ochranného plechu v nádrži na suchý led bezpodmínečně nejprve vytáhněte zástrčku zařízení ze zásuvky.

Předpisy a směrnice

Pro provoz tohoto zařízení platí ve Spolkové republice Německo následující předpisy a směrnice (lze objednat prostřednictvím společnosti Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

– BGV D 26 Tryskací práce – Prováděcí pokyn k BGV D 26 – BGR 117 Práce v těsných prostorách – BGR 189 Použití ochranného oděvu – BGR 195 Použití ochranných rukavic – BGR 500 Práce se tryskacími zařízeními – BGI 534 Práce v těsných prostorách – BGI 836 Detektor plynů

Bezpečnostní zařízení

Nouzový vypínač

Pokud je stisknuto tlačítko nouzového zastavení, zastaví se dávkování suchého ledu a proudění vzduchu z trysky je přerušeno.

Vypínání v případě nouze

→ Uvolněte spouštěcí páčku na tryskací pistoli. → Stiskněte tlačítko nouzového vypnutí. Dávkování suchého ledu se zastaví a proud vzduchu z trysky se přeruší. → Přerušte přívod stlačeného vzduchu.

Používání v souladu s určením

Zařízení slouží k odstraňování znečištění pomocí pelet suchého ledu urychlovaných vzduchovým paprskem.

Zařízení se nesmí provozovat v prostředí s nebezpečím výbuchu.

Jako tryskací prostředek se smějí používat pouze pelety suchého ledu. Použití jiných tryskacích prostředků může vést k poškození zařízení.

Funkce

Tlak vzduchu se do tryskací pistole dostává tlakovým regulačním ventilem. Při aktivaci spouštěcí páčky tryskací pistole se otevře ventil a vzduchový paprsek vystupuje z tryskací pistole. Dodatečně se pelety suchého ledu přidávají dávkovacím zařízením do vzduchového paprsku. U verze zařízení „IB 7/40 Advanced“ je dodatečné dávkování na tryskací pistoli vypínatelné. Pelety suchého ledu narážejí na čištěnou plochu a odstraňují nečistoty. Prostřednictvím pelet suchého ledu ochlazených na -79 °C vznikají dodatečně tepelná pnutí mezi nečistotami a čištěným objektem, které rovněž přispívají k uvolnění nečistoty. Dále se suchý led mění ihned při dopadu

na plynný kysličník uhličitý a nárokuje si tak 700-násobný objem. Nečistoty, pod které se dostal suchý led, jsou tímto odmrštěny. Během tryskání dbá natřásač umístěný na nádrži na suchý led o to, aby skluz pelet suchého ledu pokračoval.

Ovládací prvky

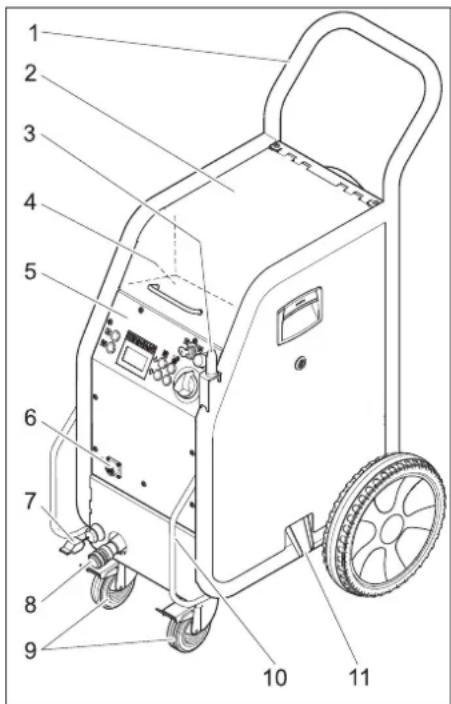

Zařízení

1 Posuvné rameno 2 Víko nádrže na suchý led 3 Držák tryskací pistole 4 Odkládací přihrádka pro příslušenství 5 Ovládací panel 6 Spojka ovládacího vedení 7 Uzemňovací lanko se svorkou (pouze B 7/40 Advanced, varianta u IB 7/40 Classic) 8 Spojka hadice tryskacího prostředku 9 Vodící kladka s parkovací brzdou 10 Přepravní rukojeť, rám s ochrannou mříží 11 Výpust' na suchý led k vyprázdnění nádrže

2 sítový kabel se zástrčkou 3 Ventil pro snižování tlaku, vyprázdnění kondenzátu z odlučovače vody 4 Přípojka tlakového vzduchu 5 Výpust' kondenzátu 6 Pojistka F1, pod bočním obložením

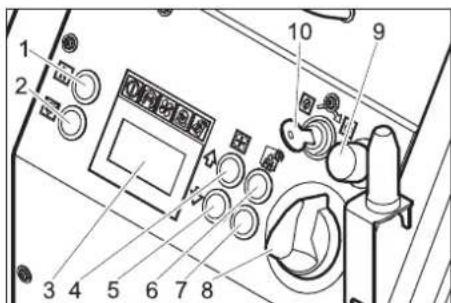

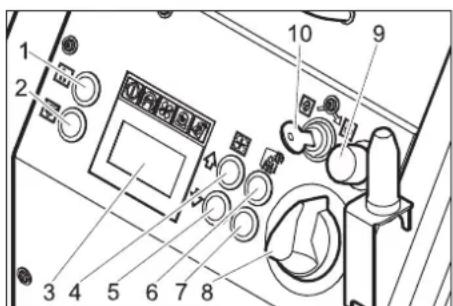

Ovládací panel

1 Tlačítko statistiky, resetování počítadla 2 Tlačítko vyprázdnění nádrže na suchý led 3 Displej 4 Tlačítko zvětšení tryskacího tlaku 5 Tlačítko zmenšení tryskacího tlaku 6 Tlačítko zvýšení dávkování suchého ledu 7 Tlačítko snížení dávkování suchého ledu 8 Spínač přístroje 9 Nouzový vypínač 10 Klíčový spínač

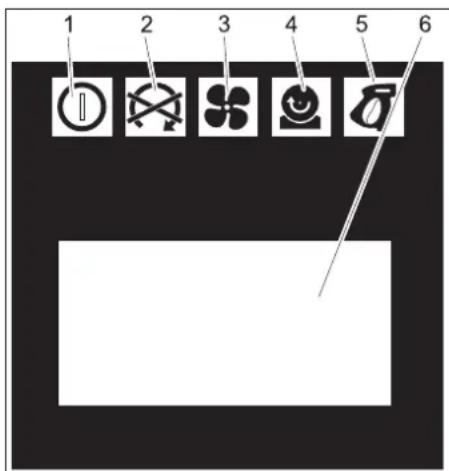

Displej

1 Světelná kontrolka řídicího napětí: zelená = řídicí napětí je v pořádku, červená = řídicí napětí je příliš nízké, žlutá = aktivní vyprazdňování nádrže na suchý led. 2 Světelná kontrolka nouzového vypnutí: červená = aktivováno tlačítko nouzového vypnutí, zelená = neaktivováno tlačítko nouzového vypnutí. 3 Světelná kontrolka tlakového vzduchu: zelená = tlak je v pořádku, oranžová = nedosahuje se zvolený tryskací tlak, červená = tlak je příliš nízký (pod 0,15 MPa/1,5 bar). 4 Světelná kontrolka dávkovacího zařízení: zelená = pohon je v pořádku, červená = porucha pohonu.

5 Světelná kontrolka tryskací pistole: zelená = tryskací pistole je v pořádku, oranžová = spouštěcí páčka tryskací pistole aktivována při zapínání, červená = tryskací pistole je vysunuta nebo je poškozeno ovládací vedení. 6 Zobrazovací pole.

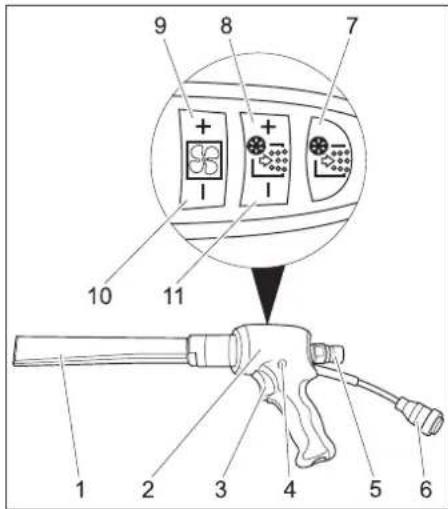

Nastavení paprsku

1 Tryska, 2 Tryskací pistole, 3 Spouštěcí páčka, 4 Zajišťovací knoflík, 5 Spojka hadice tryskacího prostředku, 6 Spojka ovládacího vedení.

7 Tlačítko dávkování suchého ledu zap/vyp: svítí červeně při vypnutém dávkování suchého ledu. 8 Tlačítko zvýšení dávkování suchého ledu. 9 Tlačítko zvětšení tryskacího tlaku. 10 Tlačítko zmenšení tryskacího tlaku. 11 Tlačítko snížení dávkování suchého ledu.

Uvedení do provozu

⚠️ Nebezpečí!

Nebezpečí úrazu poletujícími peletami suchého ledu.

Při přípravě zařízení prověřte řádný stav všech jednotek, zvláště hadici tryskacího prostředku. Poškozené jednotky vyměňte za bezvadné.

Znečištěné jednotky vyčistěte a vyzkoušejte, zda fungují bezvadně.

→ Zařízení odstavte na vodorovnou a rovnou plochu a zatáhněte parkovací brzdy vodicích kladek. → Hadici tryskacího prostředku spojte se zařízením a zajistěte. → Tryskací pistoli spojte s hadicí tryskacího prostředku a zajistěte. → Ovládací vedení propojte se zařízením. → Ovládací vedení propojte s tryskací pistolí.

Trysky

Informace

Výběr trysky je závislý na materiálu čištěného objektu a stupni znečištění.

Všechny trysky se na závit tryskací pistole šroubují bez nástroje. Plošky pro nasazení klíče umístěné na tryskách slouží k uvolnění pevně ulpívajících nečistot pomocí stranového klíče.

⚠️Nebezpečí!

Hrozí nebezpečí úrazu v případě neúmyslného spuštění přístroje. Před výměnnou trysek vypněte přístroj.

⚠Upozornění

Nebezpečí úrazu při kontaktu se studenou tryskou. Nechte trysku před dotykem zahřát nebo používejte ochranné rukavice.

Pozor

Nebezpečí zadření. Závit trysky před montáží potřete přiloženým tukem.

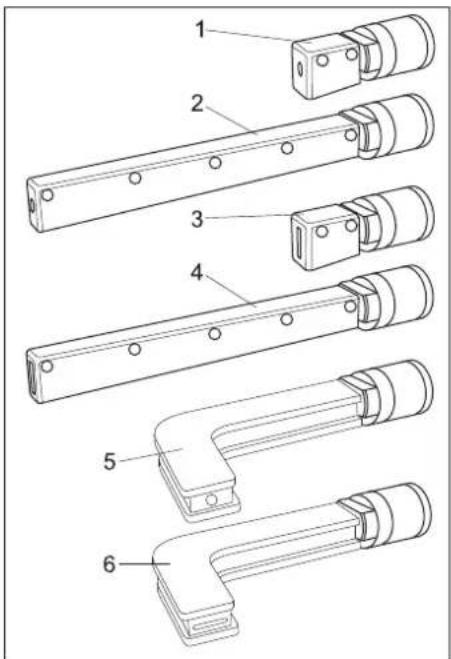

Otryskávací trysky

Vedle ploché otryskávací trysky, která je součástí dodávky, jsou k dispozici jako příslušenství další ploché a kulaté ocelové trysky v různých provedeních.

1 Kulatá otryskávací tryska, krátká 2 Kulatá otryskávací tryska, dlouhá 3 Plochá otryskávací tryska, krátká 4 Plochá otryskávací tryska, dlouhá, součást dodávky 5 Kulatá otryskávací tryska, zalomená, s gumovým vyztužením 6 Plochá otryskávací tryska, zalomená, s gumovým vyztužením → Trysku nasaďte na závitové hrdlo otryskávací pistole a rukou utáhněte.

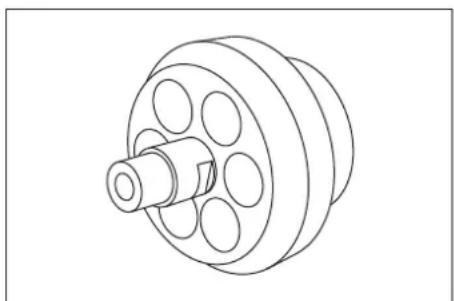

Scrambler (příslušenství)

Scrambler zmenšuje pelety suchého ledu a montuje se mezi otryskávací pistoli a trysku.

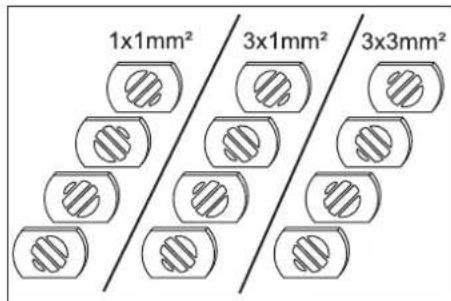

Ustavení 4 desek s otvory ve scrambleru definuje stupeň zmenšení.

Zvolte stupeň zmenšení:

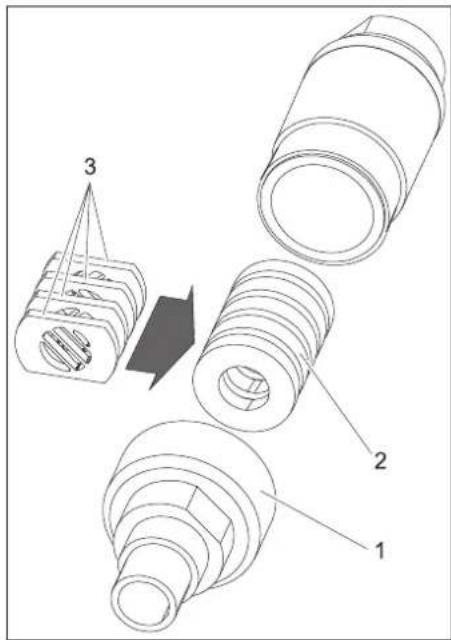

1 Šroubový spoj 2 Zásobník 3 Deska s otvory

→ Odšroubujte šroubový spoj. → Vyjměte zásobník a desky s otvory.

→ Desky s otvory ustavte v zásobníku podle výše uvedeného znázornění (3 možnosti). Rozměry udávané na obrázku se vztahují na rozměr propouštěcích otvorů. → Zásobník a desky s otvory nasaďte do scrambleru. → Nasaďte šroubový spoj a utáhněte.

Prodlužovač trysky (příslušenství)

Mezi tryskací pistoli a trysky lze nasadit prodlužovač.

Rukojeť (příslušenství)

Rukojeť lze upevnit na prodlužovač.

Pracovní osvětlení (příslušenství)

Pracovní osvětlení se montuje mezi tryskací pistoli a trysku. Zapínání a vypínání je popsáno v kapitole „Obsluha / základní nastavení“.

Připojení tlakového vzduchu

Informace

Pro bezporuchový provoz musí mít tlakový vzduch nízký obsah vlhkosti (maximálně 5% relativní vlhkost vzduchu, bod tání pod 0°C). Tlakový vzduch musí být prostý oleje, nečistot a cizích těles.

Stlačený vzduch musí být suchý a bez oleje, za kompresor je nezbytné připojit alespoň jeden chladič a jeden odlučovač.

→ Zavřete ventil pro snižování tlaku. → Přívod tlakového vzduchu připojte k přípojce tlakového vzduchu na zařízení. Maximální přípustný přívodní tlak 1 MPa (10 bar) se nesmí překročit.

Zřízení síťové přípojky

⚠️ Nebezpečí!

Nebezpečí zasažení elektrickým proudem. Používanou zásuvku musí instalovat elektroinstalatér a musí odpovídat IEC 60364-1.

Zařízení smí být připojeno pouze ke zdroji napětí s uzemněním.

Použitá zásuvka musí být snadno přístupná a musí být ve výšce mezi 0,6 m a 1,9 m od podlahy.

Použitá zásuvka musí být umístěna v dohledu obsluhujícího pracovníka.

Zařízení musí být jištěno proudovým chráničem typu B, 30 mA.

Před každým zahájením provozu zkontrolujte, zda není síťové napájecí vedení poškozeno. Zařízení s poškozeným kabelem neuvádějte do provozu. Výměnu poškozeného kabelu zadejte kvalifikovanému elektrikáři. Prodlužovací kabel musí zabezpečovat třídu krytí IPX4 a provedení kabelu musí odpovídat alespoň H 07 RN-F 3G1,5.

→ Zapojte síťovou zástrčku do zásuvky.

Obsluha

Plnění suchým ledem

⚠️ Nebezpečí!

Nebezpečí omrzlin. Suchý led má teplotu -79 °C. Nikdy se nedotýkejte bez ochrany suchého ledu a studených dílů zařízení. Používejte ochranné rukavice a ochranný oděv.

→ Otevřete víko nádrže na suchý led. → Zkontrolujte, zda nejsou v nádrži na suchý led cizí předměty a kondenzát, pokud ano, cizí předměty a kondenzát odstraňte. → Naplňte nádobu peletami suchého ledu.

Pozor

Nebezpečí poškození zařízení. Jako tryskací prostředek se smějí používat pouze pelety suchého ledu. Použití jiných tryskacích prostředků může vést ke ztrátě záruky.

→ Zavřete víko nádrže na suchý led.

Informace

Aby se předešlo poruchám vyvolaným rozteklými peletami suchého ledu, je smysluplné nejprve zcela spotřebovat obsah nádrže na suchý led a teprve potom ji plnit novým suchým ledem. Před delšími přestávkami v práci provozujte zařízení, dokud se nádrž na suchý led nevyprázdní, nebo vyprázdněte nádrž pomocí funkce vyprázdnění suchého ledu.

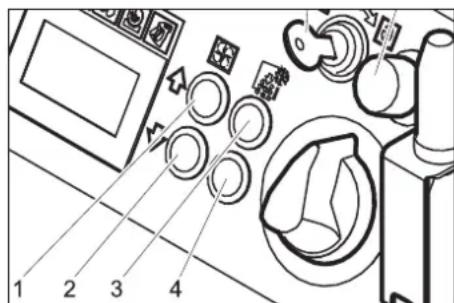

Nastavení

Upozornění

Nastavení jsou závislá na materiálu čištěného objektu a stupni znečištění.

→ Otáčením odjistěte nouzový vypínač. → Hlavní spínač nastavte na „I“. → Otáčejte klíčový spínač ve směru pohybu hodinových ručiček. → Tryskací tlak nastavte tlačítkem zvýšení / snížení tryskacího tlaku.

Upozornění

Čím vyšší je nastavení tryskacího tlaku, tím vyšší (agresivnější) je čisticí účinek.

→ Dávkování suchého ledu nastavte tlačítky dávkování suchého ledu zvýšit / snížit.

→ Klíčový spínač otočte proti směru pohybu hodinových ručiček a klíček vytáhněte.

Za provozu se zabraňuje znečištění automatickým uzavřením klíčové dírky. Při vytaženém klíčku je zařízení zajištěno proti změně nastavení a resetování statistických hodnot.

Provoz

→ Údržbové práce provádějte "Denně před zahájením provozu" (viz oddíl "Péče a údržba").

⚠️Nebezpečí!

Nebezpečí úrazu poletujícími peletami suchého ledu. Nemiřte tryskací pistolí na osoby. Třetí osoby pošlete pryč z místa použití a během provozu je udržujte z dosahu (např. za zábranou).

Za provozu nesahejte na otvor trysky ani do paprsku suchého ledu.

Před přerušením spojení mezi tryskací pistolí a hadicí na tryskací prostředek a mezi hadicí na tryskací prostředek a zařízením vždy důsledně odpojte přívod tlakového vzduchu, vypusťte tlak ze zařízení a vytáhněte zástrčku ze zásuvky.

→ Uzavřete pracovní oblast, aby se zabránilo vstupu osob za provozu.

⚠️ Nebezpečí!

Nebezpečí udušení kysličníkem uhličitým. Pelety suchého ledu sestávají z pevného kysličníku uhličitého. Za provozu zařízení roste obsah kysličníku uhličitého na pracovišti. Pracoviště dostatečně větrejte, popř. používejte osobní výstražné zařízení. Příznaky vysoké koncentrace kysličníku uhličitého v dechovém vzduchu:

- 3...5%: bolesti hlavy, vysoká dýchací frekvence.

- 7...10%: bolesti hlavy, nucení na zvracení, popř. bezvědomí.

Jakmile se projeví tyto příznaky, ihned zařízení odstavte a jděte na čerstvý vzduch; před pokračováním práce zlepšete větrání nebo použijte dýchací přístroj.

Řiďte se podle bezpečnostního záznamového listu výrobce suchého ledu.

⚠️ Nebezpečí!

Nebezpečí hrozící od zdraví nebezpečných látek. Jestliže mohou při zpracování vznikat zdraví nebezpečné prachy, je třeba před zahájením prací přijmout odpovídající bezpečnostní opatření.

⚠️ Nebezpečí!

Nebezpečí exploze!

Nezpracovávejte současně lehké kovy a díly s obsahem železa.

Pracujete-li střídavě na lehkých kovech a dílech s obsahem železa, je třeba před zpracováváním druhého materiálu vždy vyčistit pracoviště a odsávací zařízení.

→ Při pracích v těsných prostorách dohlížejte na dostatečnou výměnu vzduchu, aby se koncentrace kysličníku uhličitého v místním vzduchu udržovala pod nebezpečnou hodnotou.

→ V případě potřeby čištěný objekt připevněte.

⚠️Nebezpečí

Nebezpečí úrazu elektrostatickými výboji, nebezpečí poškození pro elektronické jednotky. Při čištění se může čištěný předmět elektricky nabít. Čištěný předmět elektricky uzemněte a během celého čištění udržujte uzemnění plně funkční.

⚠ Upozornění

Nebezpečí poškození v důsledku spadnutí cizích předmětů do nádrže na suchý led. Během provozu ponechte víko nádrže na suchý led uzavřené.

→ Zemnicí lanko (pouze u IB 7/40 Advanced) spojte elektricky vodivě s čištěným objektem nebo uzemněte čištěný objekt jinak. → Noste ochranný oděv, ochranné rukavice, těsně přiléhající ochranné brýle a chrániče sluchu. → Aktivujte přívod tlakového vzduchu. → Otáčením odjistěte nouzový vypínač. → Vyberte si bezpečné stanoviště a zaujměte jistý postoj, aby vás zpětný ráz stříkací pistole nevyvedl z rovnováhy. Abyste zabránili nárazovitým nástupům zpětného rázu, lze nastavit pomalý vzestup tlaku paprsku (viz „Obsluha / základní nastavení“ v bodu nabídky měkký start). → Zatlačte zajišťovací knoflík na tryskací pistoli. → Paprsek suchého ledu aktivujte stiskem spouštěcí páčky tryskací pistole a proveďte čištění.

Informace

U varianty zařízení IB 7/40 Advanced lze přídávání pelet suchého ledu zapínat a vypínat tlačítkem zapnout/vypnout dávkování suchého ledu umístěným na tryskací pistoli. Při vypnutém dávkování svítí tlačítko červeně a na displeji se zobrazuje nápis „Ice off“.

Doplňkově lze u varianty zařízení IB 7/40 Advanced měnit na tryskací pistoli tlak paprsku a množství suchého ledu.

⚠ Varování

Nebezpečí poškození dávkovacího zařízení nečistotami. Při tryskání nechávejte víko nádrže na suchý led zavřené, abyste zabránili vnikání otryskaných nečistot.

Vypínání v případě nouze

→ Uvolněte spouštěcí páčku na tryskací pistoli. → Stiskněte tlačítko nouzového vypnutí. Dávkování suchého ledu se zastaví a proud vzduchu z trysky se přeruší. → Přerušte přívod stlačeného vzduchu.

Uvedení do provozu po nouzovém vypnutí

→ Otáčením odjistěte nouzový vypínač.

Přerušení provozu

→ Uvolněte spouštěcí páčku na tryskací pistoli. → Během přestávek v provozu lze tryskací pistoli nasazovat na držák na zařízení.

Informace

Během delších provozních přestávek mohou pelety suchého ledu v nádrži na suchý led roztát. Provoz pokud možno nepřerušujte na dobu delší než 20 minut. Při delších přerušeních nádrž na suchý led vyprazdňujte.

Vypuštění kondenzátu

Tlakový vzduch přiváděný do zařízení čistí odlučovač vody. Následkem toho se v odlučovači vody hromadí kondenzát, který je třeba čas od času vypustit.

→ Pod výpust kondenzátu postavte sběrnou nádobu. → Pomalu otevírejte ventil pro snižování tlaku a vyčkejte, dokud kondenzát ze zařízení zcela nevyteče.

Informace

V zájmu ochrany životního prostředí laskavě kondenzát ekologicky zlikvidujte.

Funkce statistiky

Vyvolání hodnot

→ Hlavní spínač nastavte na „I“. → Krátce stiskněte klávesu statistika, zobrazí se provozní doba.

t: provozní doba od posledního resetování.

T: souhrnná provozní doba

→ Krátce stiskněte klávesu statistika, zobrazí se množství zpracovávaného suchého ledu.

m: množství suchého ledu od posledního resetování

M: souhrnné množství suchého ledu

→ Krátce stiskněte klávesu statistika, zobrazí se průměrná spotřeba suchého ledu.

q: průměrná spotřeba suchého ledu od posledního resetování

Q: průměrná spotřeba suchého ledu souhrnně

Resetování hodnot

→ Otáčejte klíčový spínač ve směru pohybu hodinových ručiček. → Tiskněte tlačítko statistika cca 4 vteřiny.

Informace

Souhrnné hodnoty nelze vynulovat.

Základní nastavení

Tlačitka zvýšení tlaku paprsku a snížení tlaku paprsku současně stiskněte a přidržte, klíčový spínač otočte ve směru pohybu hodinových ručiček.

V provozním režimu základních nastavení mají tlačítka tyto funkce:

1 zvýšení hodnoty 2 snížení hodnoty 3 o položku nabídky nahoru 4 o položku nabídky dolů

položka nabídky	nastavitelný roz-sah	Popis
měkký start	0, 1, 2, 3,4, 5 vt.	Měkký rozběh, trvání ažk dosažení zvolenéhotlaku paprsku
T_Dump	1, 2, 3, 4,5 min.	trvání procesu vyprazd-ňování suchého ledu
jazyk	metrické, imperiální	jednotky metrické: kg/hod, MPa imperiální: lbs, psi
Osvětlení	ON/OFF (zapnuto / vypnuto)	Osvětlení trysky (volitelné) zapnout / vypnout
Režim učení	ON/OFF (zapnuto / vypnuto)	Učicí provoz: obsluha sesimuluje, výstupy tlakového vzduchu a suché-ho ledu jsou zamčeny

Ukončení základních nastavení

→ Otočte klíčový spínač proti směru pohybu hodinových ručiček.

Zastavení provozu

⚠️Nebezpečí!

Nebezpečí omrzlin. Suchý led má teplotu -79 °C. Nikdy se nedotýkejte bez ochrany suchého ledu a studených dílů zařízení.

Používejte ochranné rukavice a ochranný oděv.

⚠️Nebezpečí!

Nebezpečí úrazu poletujícími peletami suchého ledu. Nemiřte tryskací pistolí na osoby. Třetí osoby pošlete pryč z místa použití a během provozu je udržujte z dosahu (např. za zábranou).

→ Zavřete přívod tlakového vzduchu. → Pod výpust' kondenzátu postavte sběrnou nádobu. → Pomalu otevírejte ventil pro snižování tlaku a vyčkejte, dokud kondenzát a tlakový vzduch zcela neopustí zařízení. → Pod výpust' suchého ledu postavte sběrnou nádobu. → Stiskněte tlačítko pro vyprázdnění nádrže na suchý led a vyčkejte, dokud se nádrž na suchý led nevyprázdní.

Vyprazdňování suchého ledu se po předem nastavené době zastaví (viz „Základní nastavení“).

V případě potřeby stiskněte tlačítko pro vyprázdnění nádrže na suchý led vícekrát.

Informace

V zájmu ochrany životního prostředí laskavě kondenzát ekologicky zlikvidujte.

→ Hlavní spínač nastavte na „0/OFF“ (0/VYP). → Odpojte zařízení od přívodu tlakového vzduchu. → Vytáhněte zástrčku ze zásuvky. → Zemnicí lanko očistěte a sviňte.

Přeprava

⚠️Nebezpečí

Nebezpečí nehody vlivem zbytků suchého ledu v zařízení. Před přepravou v uzavřených vozidlech musí být suchý led ze zařízení beze zbytku odstraněn, aby se předešlo ohrožení spolujedoucích osob kysličníkem uhličitým.

Pozor

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

→ Před přepravou vykonejte všechny kroky uvedené v kapitole „Uvedení mimo provoz“. → Zařízení umístěte na přepravní vozidlo. → Aretujte brzdy vodicích kladek. → Zařízení připevněte k vozidlu gumovými pásy.

Ukládání

Pozor

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Toto zařízení smí být uskladněno pouze v uzavřených prostorách.

⚠️Nebezpečí!

Nebezpečí udušením v důsledku hromadění oxidu uhličitého. Skladujte pelety suchého ledu jen v prostorách s dostatečným větráním.

Údržba a ošetřování

Pokyny k údržbě

Základem bezpečného provozu zařízení je pravidelná údržba prováděná podle následujícího plánu.

Používejte výhradně originální náhradní díly od výrobce nebo díly výrobcem doporučené, jako např.

– náhradní a rychle opotřebitelné díly, – součásti příslušenství, – provozní látky, – čisticí prostředky.

⚠️Nebezpečí!

Nebezpečí úrazu při práci na zařízení. Před pracemi na zařízení vykonejte všechny pracovní kroky uvedené v kapitole "Uvedení mimo provoz".

⚠️ Nebezpečí

Nebezpečí omrzlin od suchého ledu nebo studených dílů zařízení. Při práci na zařízení si oblečte vhodný oděv chránící před chladem nebo odstraňte suchý led a nechte zařízení, aby se zahřálo.

Suchý led nikdy nevkládejte do úst.

⚠️ Upozornění

Nebezpečí poškození. Tryskací pistoli nečistěte ředidlem, benzínem nebo čisticími prostředky obsahujícími olej.

Smlouva o údržbě

K zajištění spolehlivého provozu zařízení doporučujeme uzavřít smlouvu o údržbě. Obraťte se na příslušné oddělení služeb zákazníkům společnosti Kärcher.

Plán údržby

Denně před zahájením provozu

→ Pečlivě zkontrolujte hadici na tryskací prostředek, zda na ní nejsou trhliny, místa zlomu a jiná poškození. Měkká místa na hadici ukazují na opotřebení na vnitřní straně hadice. Vadnou nebo opotřebovanou hadici vyměňte za novou. → Prohlédněte kabely a zástrčky, zda nejsou poškozeny. Vadné díly dejte na výměnu do zákaznického servisu.

Každých 100 hodin provozu

→ Prohlédněte spojky na hadici na tryskací prostředek, na zařízení a na tryskací pistoli, zda nejsou poškozeny nebo opotřebeny. Vadnou hadici vyměňte, výměnu vadných spojek na zařízení nebo na tryskací zadejte zákaznickému servisu.

→ Prověřte dávkovací zařízení, zda není poškozené nebo netěsné. Zjistí-li se škody nebo netěsnosti, informujte zákaznický servis.

→ Zkontrolujte, zda pevně sedí upevňovací kloboučky na zadních kolech.

Každých 500 hodin nebo ročně

→ Nechte přístroj zkontrolovat zákaznickou službou.

Každé 2 roky

→ Hadici na tryskací prostředek obnovujte alespoň každé 2 roky.

Otevření zařízení

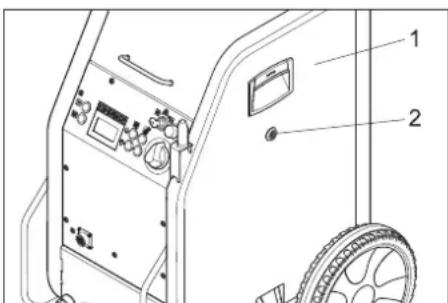

K provedení určitých údržbových prací je třeba sejmout boční kryty zařízení:

1 Boční obložení 2 Rychlouzávěr

→ Rychlouzávěr otevřete proti směru pohybu hodinových ručiček. → Sejměte boční obložení.

Údržba

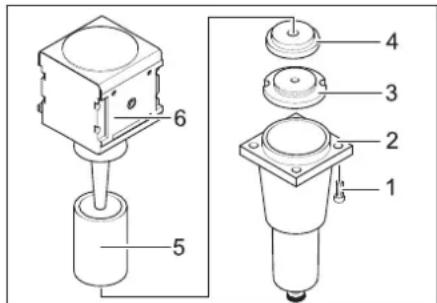

Výměna filtrační vložky v odlučovači vody

1 Šroub 2 Spodní díl 3 Matice 4 Kotouč 5 Filtrační vložka 6 Horní díl

→ Vyšroubujte 4 šrouby.

→ Sejměte spodní díl.

→ Odšroubujte matici.

→ Odeberte kotouč.

→ Odeberte filtrační vložku a nahraďte ji novou.

→ Odlučovač vody znovu sestavte v opačném pořadí operací.

Zkoušky

Podle BGV D 26 musí odborník provést na zařízení následující zkoušky. Výsledky zkoušky je třeba zapsat do osvědčení o zkoušce. Osvědčení o zkoušce musí provozovatel zařízení uložit až do další zkoušky.

Po přerušení provozu na dobu delší než rok

→ Zkontrolujte řádný stav a funkčnost zařízení.

Po změně místa instalace

→ Zkontrolujte řádný stav, funkčnost zařízení a ustavení zařízení na místě.

Po pracích na technické údržbě nebo změnách, které mohou ovlivnit provozní bezpečnost.

→ Zkontrolujte řádný stav, funkčnost zařízení a ustavení zařízení na místě.

Pomoc při poruchách

⚠️Nebezpečí!

Nebezpečí úrazu při práci na zařízení. Před pracemi na zařízení vykonejte všechny pracovní kroky uvedené v kapitole "Uvedení mimo provoz".

⚠️Nebezpečí

Nebezpečí omrzlin od suchého ledu nebo studených dílů zařízení. Při práci na zařízení si oblečte vhodný oděv chránící před chladem nebo odstraňte suchý led a nechte zařízení, aby se zahřálo.

Suchý led nikdy nevkládejte do úst.

Poruchy se zobrazením na displeji

Zobra-zení na displeji	Světelné kontrol-ky (SK)	Možná příčina Odstranění Provádí
E001 SK	řídícího napětí svítí červeně	řídící napětí je příliš nízké Zařízení vypněte, chvíli počkejte a znovu je zapněte.Dejte zkontrolovat zásuvku.Pokud se chybový kód objevuje opakovaně, vyrozumějte o tom zákaznický servis firmy Kärcher	Obsluha
E002 SK	nouzového vypnutí svítí červeně	Tlačítko nouzového vypnutí bylo stisknuto	Tlačítko nouzového vypínače uvolněte otočením. Obsluha
E003 SK	tlakového vzdu-chu svítí červeně	tlak v přívodu tlakového vzdu-chu je příliš nízký	Zvyšte tlak.Zařízení vypněte, chvíli počkejte a znovu je zapněte.	Obsluha
E004 SK	dávkování svítí červeně	Porucha v dávkovací jednotce Z	Zařízení vypněte, chvíli počkejte a znovu je zapněte.Pokud se chybový kód objevuje opakovaně, vyrozumějte o tom zákaznický servis firmy Kärcher	Obsluha
E005 SK	tryskací pistole svítí červeně	Porucha ve spojení mezi zařízením a tryskací pistolí.	Zkontrolujte správné zapojení konektorů ovládacího vedení.Zkontrolujte, zda nejsou ovládací kabely poškozené.	Obsluha
E006 SK	tryskací pistole svítí červeně	Krátké spojení v tryskací pistoli nebo v ovládacím kabelu	Vyměňte tryskací pistoli nebo hadici na tryskací pro-středek s ovládacím kabelem.	Obsluha
E007 SK	tlakového vzdu-chu svítí červeně	Porucha regulačního ventilu tlakového vzduchu	Vyhledejte zákaznickou službu. Obsluha
E008 SK	tryskací pistole svítí oranžově	Aktivována spouštěcí páčka tryskací pistole při zapínání nebo odjišťování tlačítka nou-zového vypínače	Uvolněte spouštěcí páčku na tryskací pistoli. Obsluha

Poruchy bez zobrazení na displeji

Porucha Možná příčina	Odstranění Provádí
Na displeji se neobje- vil žádný údaj, přesto- že byl zapnut hlavní spínač	Nezasunujte síťovou zástrčku do zásuvky. Zapojte síťovou zástrčku do zásuvky. Obsluha
	Pojistka F1 byla sepnuta Sejměte boční obložení a odjistěte pojistku F1 stlačením.	Obsluha
Přes zatažení za spouštěcí páčku ne- vychází proud tlako- vého vzduchu	V přívodu tlakového vzduchu je příliš malý tlak	Zkontrolujte tlak. Obsluha
	Je nastaven příliš nízký tlak paprsku Tlak paprsku nastavte na vyšší Obsluha
	Přerušený přívod napětí Zkontrolujte přívod napětí. Světelná kontrolka „zařízení zapnuté“ musí svítit zeleně.	Obsluha
	Tlačitko nouzového vypnutí bylo stisknuto Otačením odjistěte tlačitko nouzového vypnutí. Světelná kontrolka „zařízení zapnuté“ musí svítit zeleně.	Obsluha
	Ovládací vedení není korektně připojeno Zkontrolujte spojení jak mezi ovládacím vedením a tryskací pistolí tak mezi ovládacím vedením a zařízením.	Obsluha
	Ovládací vedení je vadné Vyměňte hadici na tryskací prostředek Obsluha
Paprsek tlakového vzduchu je příliš slabý	Je nastaven příliš nízký tlak paprsku Tlak paprsku nastavte na vyšší Obsluha
	Přívod tlakového vzduchu má příliš nízký tlak nebo je příliš malý výkon kompresoru.	Zkontrolujte tlak a výkon kompresoru.	Obsluha
	Ucpaná filtrační vložka v odlučovači vody.	Vyměňte filtrační vložku v odlučovači vody.	Obsluha
	Ucpaná hadice na tryskací prostředek nebo tryskací pistole	Nechte hadici na tryskací prostředek a tryskací pistoli roztát a odstraňte ucpání. Zvyšte pracovní tlak a/nebo snižte dávkování suchého ledu.	Obsluha
V paprsku tlakového vzduchu nejsou pele- ty suchého ledu	Je vypnuté dávkování suchého ledu (pouze u IB 7/40 Advanced), tlačitko zapnutí / vypnutí dávkování suchého ledu na tryskací pistoli svítí červeně a na displeji stojí „Ice off“.	Stiskněte tlačitko dávkování suchého ledu na tryskací pistoli.	Obsluha
	Nádrž na suchý led je prázdná	Naplňte nádrž na suchý led	Obsluha
	Suchý led roztál	Vyprázdněte nádrž na suchý led a naplňte ji čer- stvými peletami suchého ledu.	Obsluha
	Nepracuje natřásač na nádrži na suchý led	Vyhledejte zákaznickou službu.	Obsluha
	Je přetížen pracovní motor dávkovacího za- řízení	Nechte dávkovací zařízení roztát	Obsluha
	Výstup tlakového vzduchu v nádrži na suchý led	Vyčistěte kanál na vyrovnání tlaku v dávkovacím zařízení.	Oddělení služeb zá- kazníkům
	Je vadný dávkovací kotouč v dávkovací jed- notce.	Vyměňte dávkovací kotouč.	Oddělení služeb zá- kazníkům

Technické údaje

Elektrické připojení
Napětí V 220...240
Druh proudu 1~
Frekvence Hz 50
Příkon kW 0,6
Svpdový proud, typicky mA 7,5
Proudový chránič delta l v A 0,03
Tlakový vzduch
Jmenovitá světlost hadice. palec 1/2
Přívodní tlak (max.)	MPa (baru)	1,0 (10)
Přívodní tlak (min.)	MPa (baru)	0,2 (2)
Spotřeba tlakového vzduchu	m3/min	0,5...3,5
Kvalita tlakového vzduchu	*
Výkonnostní parametry
Tlak paprsku (max.)	MPa (baru)	1,0 (10)
Průměr pelety suchého ledu (max.)	mm	3
Spotřeba suchého ledu kg/hod 15...50
Rozměry
Obsah nádrže na suchý led	kg	15
Šířka	mm	510
Hloubka	mm	768
Výška	mm	1096
Hmotnost IB 7/40 Classic připraveného k provozu	kg	93
Hmotnost IB 7/40 Advanced připraveného k provozu	kg	95
Hmotnost IB 7/40 Classic, v prázdném stavu, bez příslušenství	kg	70
Hmotnost IB 7/40 Advanced, v prázdném stavu, bez příslušenství	kg	71
Hmotnost tryskacího zařizení (hadice tryskacího prostředku, tryskací pistole, taška na nástroje)	kg	6,75
Síla zpětného nárazu tryskací pistole (max.)	N	30
Kroutící moment tryskací pistole (max.) jen u směrové trysky	N	8
Přístrojové vibrace
Tryskací pistole	m/s2	1,2
Hadice tryskacího prostředku	m/s2	1,2
* musí být suchý a bez oleje, za kompresor je nezbytné připojit alespoň jeden chladič a jeden odlučovač

Potřeba tlakového vzduchu

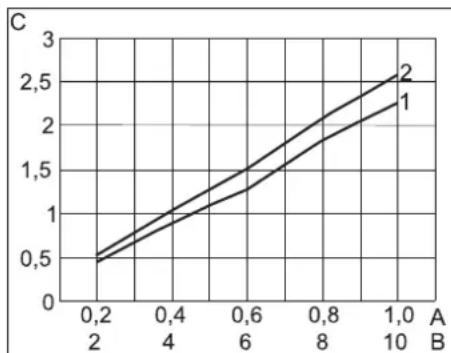

A Tlak v MPa B Tlak v barech C Objemový proud v m³/min 1 rovné trysky 2 směrové trysky

A Tlak v MPa B Tlak v barech C Hladina akustického tlaku v dB(A) 1 Kulatá otryskávací tryska, krátká 2 Plochá otryskávací tryska, krátká 3 Plochá otryskávací tryska, směrová 4 Kulatá otryskávací tryska, dlouhá 5 Plochá otryskávací tryska, dlouhá, součást dodávky

Hladina akustického výkonu

A Tlak v MPa B Tlak v barech C Hladina akustického výkonu v dB(A) 1 Kulatá otryskávací tryska, krátká 2 Plochá otryskávací tryska, krátká 3 Plochá otryskávací tryska, směrová 4 Kulatá otryskávací tryska, dlouhá 5 Plochá otryskávací tryska, dlouhá, součást dodávky

Příslušenství

Ochranný oděv

Panoramatické ochranné brýle, protimlžné, díl č.: 6.321-208.0

Rukavice na ochranu před chladem s neklouzavým profilem, kategorie III podle EN 511, díl č.: 6.321-210.0

Chránič sluchu s náhlavním třmenem, díl č.: 6.321-207.0

Nastavení paprsku

Kulatá otryskávací tryska, dlouhá

Díl č.: 4.321-234.0

Plochá otryskávací tryska, dlouhá, součást dodávky

Díl č.: 4.321-235.0

Kulatá otryskávací tryska, směrová

Díl č.: 4.321-249.0

Plochá otryskávací tryska, směrová

Díl č.: 4.321-250.0

Scrambler

Díl č.: 4.110-015.0

Prodlužovač trysky, délka 300 mm

Díl č.: 5.760-001.0

Rukojet

Díl č.: 4.321-248.0

Pracovní osvětlení

Díl č.: 2.815-421.0

Záruka

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají svou základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Zařízení na otryskávání suchým ledem

Typ: 1.574-xxx

Příslušné směrnice EU:

2011/65/EU

Použité harmonizační normy

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Použité národní normy

s přihlédnutím k GS-STE-13

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Bezpečnostné pokyny..... SK .. 1

Ovládacie prvky .... SK .. 2

Technické údaje ..... SK .. 9

Príslušenstvo ..... SK . 10

Záruka. SK . 10

EÚ Vyhlásenie o zhode.... SK . 10

Nebezpečenstvo udusenia kysličníkom uhličitým. Kúsky suchéhoľadu sú z tuhého kysličníka uhličitého. Pri prevádzke zariadenia sa zvyšuje obsah kysličníka uhličitého vo vzduchu pracoviska. Pracovisko dostatočne vetrajte, resp. používajte osobné výstražné zariadenie. Náznaky vyššej koncentrácie kysličníka uhličitého vo vzduchu na dýchanie:

Zohl'adnite kartu bezpečnostných údajov výrobcu.

⚠️Nebezpečenstvo

Nebezpečenstvo úrazu elektrickým prúdom. Pred otvorením riadiacej skrine vytiahnite sieťovú vidlicu zo sieťovej zásuvky.

⚠️Nebezpečenstvo

Nebezpečenstvo poranenia chladom. Suchý ľad má teplotu -79 °C. Suchého ľadu a studených dielov zariadenia sa nikdy nedotýkajte bez ochrany.

⚠️ Nebezpečenstvo

Nebezpečenstvo úrazu elektrickým prúdom. Pred otvorením riadiacej skrine vytiahnite sieťovú vidlicu zo sieťovej zásuvky.

Všeobecné bezpečnostné pokyny

⚠️Nebezpečenstvo

Suchý ľad nikdy nedávajte do úst.

⚠Pozor

Nebezpečenstvo vzniku nehody v dôsledku spätného rázu pištole. Pred stlačením spúšťacej páky pištole vyhľadajte bezpečné miesto na státie a pištoľ dobre držte.

⚠️Nebezpečenstvo

1 Držiak káblov 2 Sieťový kábel so sieťovou zástrčkou 3 Tlakový vypúšťací ventil, vypúšťanie kondenzátu odlučovača vody 4 Prípojka stlačeného vzduchu 5 Vypúšťanie kondenzátu 6 Poistka F1, pod bočným plášťom

Ovládací panel

10 Tlačidlo Zníženie tlaku prúdu

Výber trysky je závislý od materiálu čisteného predmetu a nečistôt.

→ Trysku nasaďte na hrdlo striekacej pištole so závitom a ručne dotiahnite.

Zvoľte veľkosť kusov suchého ľadu:

Nebezpečenstvo poranenia chladom. Suchý ľad má teplotu -79 °C. Suchého ľadu a studených dielov zariadenia sa nikdy nedotýkajte bez ochrany. Noste ochranné rukavice a ochranný odev.

→ Nádrž naplňte kusmi suchého ľadu.

Pozor

→ Tlačidlo núdzového vypnutia odblokujte otočením. → Nastavte vypínač zariadenia na "l". → Vypínač s kľúčikom otočte v smere pohybu hodinových ručičiek. → Tlak prúdu zvýšte alebo znížte pomocou tlačidla Tlak prúdu.

Upozornenie

Nebezpečenstvo udusenia kysličníkom uhličitým. Kúsky suchého ľadu sú z tuhého kysličníka uhličitého. Pri prevádzke zariadenia sa zvyšuje obsah kysličníka uhličitého vo vzduchu pracoviska. Pracovisko dostatočne vetrajte, resp. používajte osobné výstražné zariadenie. Náznaky vyššej koncentrácie kysličníka uhličitého vo vzduchu na dýchanie:

Zohľadnite kartu bezpečnostných údajov výrobcu.

⚠️Nebezpečenstvo

Nebezpečenstvo výbuchu!

→ Stlačte poistný gombík striekacej pištole. Prúd suchého ľadu aktivujte stlačením spúšťacej páky striekacej pištole a vykonajte čistenie.

Upozornenie

→ Uvolněte spoušťací páku stříkací pistole. → Stiskněte tlačítko nouzového vypnutí.

→ Tlačítko nouzového vypnutí odblokujte otočením.

Vypuštění kondenzátu

→ Krátce stiskněte tlačítko Statistika, dokud se nezobrazí zpracované množství suchého ledu.

m: Množství suchého ledu od posledního resetování.

M: Celkové množství suchého ledu.

→ Krátce stiskněte tlačítko Statistika, dokud se nezobrazí průměrná spotřeba suchého ledu.

q: Průměrná spotřeba suchého ledu od posledního resetování.

Q: Celková průměrná spotřeba suchého ledu.

Resetování hodnot

→ Vypínač s klíčkem otočte ve směru pohybu hodinových ručiček. → Tlačítko Statistika stiskněte na 4 sekundy.

Upozornění

→ Současně stiskněte a držte stisknutá tlačítka Zvýšení a snížení tlaku proudu, vypínač s klíčkem otočte ve směru pohybu hodinových ručiček.

→ Vypínač s klíčkem otočte proti směru pohybu hodinových ručiček.

Nebezpečí poranění chladem. Suchý led má teplotu -79 °C. Suchého ledu a studených dílů zařízení se nikdy nedotýkejte bez ochrany. Noste ochranné rukavice a ochranný oděv.

⚠️Nebezpečenstvo

→ Pod výstup suchého ľadu podložte zachytávaciu nádobu.

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení zariadenia zohľadnite jeho hmotnosť.

Údržba a ošetrovanie

Pokyny pre údržbu

Suchý ľad nikdy nedávajte do úst.

⚠Pozor

→ Hadicu na striekací prostriedok vymieňajte najmenej každé 2 roky.

Otvorenie zariadenia

Výmena vložky filtra v odlučovači vody

Suchý ľad nikdy nedávajte do úst.

Poruchy s indikáciou na displeji
