ПОСІБНИК КОРИСТУВАЧА IB 740 Classic Kärcher

Для небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті. 몇 Попередження Для потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

Для потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні

Небезпека поранення відлітаючими частинками сухого льоду. Не націлювати розпилювач на людей. Інші люди повинні залишити приміщення під час роботи приладу і залишатись осторонь протягом дії приладу (наприклад, за огорожею). Під час роботи не триматися за насадку і не торкатися струменя сухого льоду.

Небезпека асфіксії діоксидом вуглецю. Частинки холодного льоду утворюються з твердого діоксиду вуглецю. Під час роботи приладу підвищується вміст діоксиду вуглецю у повітрі на робочому місці. Робоче місце достатньо провітрювати та використовувати засоби попередження людей. Ознака підвищеної концентрації діоксиду вуглецю у повітрі: – 3...5%: головний біль, підвищена частота дихання. – 7...10%: головний біль, нудота, можливе знепритомлення. При появі цих симптомів одразу виключити прилад та вийти на свіже повітря, перед продовженням роботи покращити вентиляцію або використовувати респіратор. Вуглекислий газ важче за повітря і може накопичуватися в закритих приміщеннях, в приміщеннях, розташованих нижче за звичайний рівень, або в закритих контейнерах. Забезпечити достатню вентиляцію робочого місця. Додержуватись вказівок щодо безпеки виробника сухого льоду.

Небезпека ушкодження через електричну розрядку, небезпека пошкодження електросистеми. Під час очищення об‘єкт очищення може отримати електричний заряд. Об‘єкт очищення заземлюють та зберігають заземлення на весь час очищення.

Небезпека поранення електричним струмом. Перед відкриттям єлектрошкафу витягнути штекер з

Небезпека холодового опіку. Сухий лід має температуру -79 С. Ніколи не торкайтесь без захисту до сухого льоду і холодних частин приладу.

Небезпека поранення відлітаючими частинками сухого льоду або забруднення. Одягати тісноприлягаючі захисні окуляри. Небезпека враження органів слуху. Необхіден захист органів слуху.

Небезпека одержання травми від гранул сухого льоду, що розлітаються, або часточок бруду. Носити захисні рукавички на EN 511 і захисний одяг з довгими рукавами.

Небезпека поранення електричним струмом. Перед відкриттям єлектрошкафу витягнути штекер з

• Захист навколишнього середовища
• UK Правила безпеки p. 1
• UK p. 1
• Правильне застосування . UK Призначення p. 2
• UK Елементи керування p. 2
• UK p. 2
• Введення в експлуатацію . UK Експлуатація p. 3
• UK Зняття з експлуатації p. 5
• UK Транспортування p. 6
• UK Зберігання p. 7
• UK Технічне обслуговування й догляд p. 7
• UK Допомога у випадку неполадок p. 7
• UK Технічні характеристики UK . 10 Аксесуари UK . 11 Гарантія UK . 11 Заява при відповідність Європейського співтовариства UK . 11 Захист навколишнього p. 8

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте упаковку в побутове сміття, а здайте його на переробку. Старі пристрої містять цінні матеріали, які можна здати на переробку. Батареї та акумулятори містять речовини, які не повинні потрапити у довкілля. Утилізуйте, будь ласка, старі пристрої, батареї та акумулятори через відповідні системи збору

Правила безпеки Ступінь небезпеки Символи на пристрої 272 UK- 2

Небезпека ураження через ненавмисне увімкнення приладу. Перед початком роботи з приладом витягнути штекер

Небезпека холодового опіку сухим льодом або холодними частинами приладу. Під час роботи з приладом носити захисний одяг або видалити сухий лід та дати приладу нагрітися. Ніколи не брати сухий лід до роту. 몇 Попередження Небезпека нещасного випадку через ударну силу розпилювача. Перед натисканням на спуск пістолету зайняти безпечне місце та добре тримати пістолет.

Небезпека поранення відлітаючими предметами. Легкі об‘єкти чищення зафіксувати так, щоб уникнути їх зміщення струменем сухого льоду. 몇 Попередження Пристрій не використовуйте, коли в зоні досяжності є інші люди, особливо, якщо вони не мають захисного одягу. Експлуатація пристрою забороняється в разі пошкодження мережевого шнура або важливих частин пристрою, наприклад, запобіжників, шлангу подачі речовини для очищення, струминних пістолетів. Небезпека защемлення дозатором. Перед зняттям захисної пластини з контейнера для сухого льоду обов‘язково витягнути штепсельну вилку пристрою з розетки. Для експлуатації цього приладу у ФРН діють наступні інструкції та директиви

отримати у Carl Heymanns Verlag KG, Luxemburger StraЯe 449, 50939 Kцln) – BGV D 26 Робота зі струменями – Вказівки щодо виконання до BGV D 26 – BGR 117 Роботи у тісних приміщеннях – BGR 189 Застосування захисного

– BGR 195 Застосування захисних

– BGR 500 Роботи з пристроями для проведення струминного чищення – BGI 534 Роботи у тісних приміщеннях – BGI 836 Застереження щодо газу При натисненні на кнопку аварійного виключення дозування сухого льоду зупиняється і потік повітря з форсунки уривається. Відпустити спуск пістолета. Натиснути кнопку аварийного

Дозування сухого льоду зупинено та потік повітря з сопла припинився. Призупинення забезпечення тиску

Прилад служить для видалення забруднення частинками сухого льоду, що розпиляються струменем повітря під

Прилад не повинен використовуватися вибухонебезпечній зоні. Для струменя повинен використовуватись тільки сухий лід. Використання іншого засобу може привести до пошкодження приладу. Стиснене повітря потрапляє через редукційний клапан до струменевого пістолету. При натисканні спускового важеля струменевого пістолета клапан відкривається і з пістолета виходить струмінь повітря. Через дозатор у повітряний потік додатково додаються гранули сухого льоду. При застосуванні пристрою версії "ІB 7/40 Advanced" підмішування через струменевий пістолет відключається. Часточки сухого льоду потрапляють на поверхню, що очищується, та видаляють бруд. Частинки сухого льоду температурою - 79 °С створюють додаткову теплову напругу між брудом та очищуваним об'єктом, що також сприяє видаленню бруду. До того ж сухий лід на виході зразу ж перетворюється в газоподібний діоксид вуглецю і таким чином потребує об‘єму у 700 разів більшого. Таким чином змішаний з сухим льодом бруд видаляється. Під час роботи струменя, вібратор на контейнері із сухим льодом забезпечує безперервну подачу часток сухого

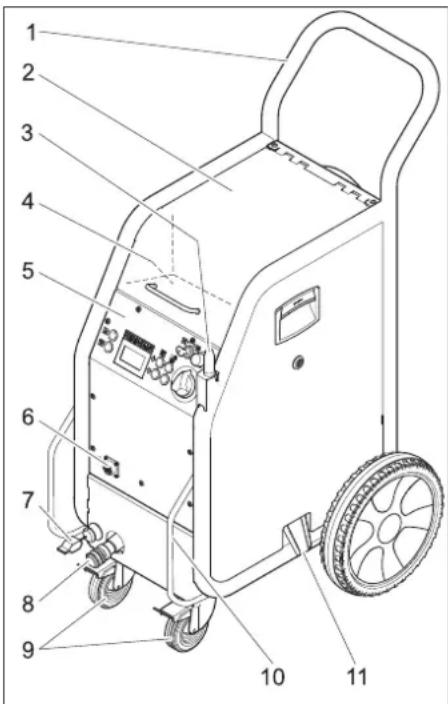

1 Тягова ручка 2 Кришка контейнера з сухим льодом 3 Тримач пістолету 4 Полиця для аксесуарів 5 Панель управління 6 Зщеплення управління 7 Заземлювальний трос, оснащений затискачем (тільки в ІB 7/40 Advanced, опціонально для ІB 7/40 Classіc) 8 Зщеплення шлангу з засобом для

9 Рульова стійка і гальма зі стопорним

10 Рукоятка для транспортування, захисна передня дуга 11 Скидання сухого льоду, для спорожнювання резервуара Загальні вказівки щодо безпеки Інструкції та директиви Захисні пристрої Кнопка аварійного вимкнення Виключення у надзвичайному

Правильне застосування Призначення Елементи керування

273UK- 3 1 Тримач кабелю 2 Мережевий кабель з вилкою 3 Клапан скидання тиску, спорожнювання конденсату з водовіддільника 4 З'єднання для повітря під тиском 5 Відвід конденсату 6 запобіжник F1, під боковою

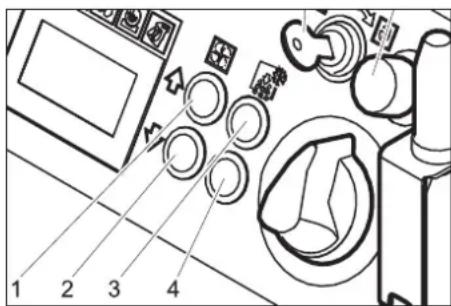

1 Кнопка "Статистика", скидання показань лічильника 2 Кнопка "Спорожнювання контейнера для сухого льоду" 3 Дисплей 4 Кнопка "Підвищений тиск струменю" 5 Кнопка "Зниження тиску струменю" 6 Кнопка "Збільшення дозування сухого льоду" 7 Кнопка "Зменшення дозування сухого льоду" 8 Апаратний вимикач 9 Кнопка аварийного вимкнення 10 Замок-вимикач 1 Контрольний індикатор "Напруга у системі керування" зелений: Нормальна напруга у системі керування червоний: Напруга у системі керування занадто низька жовтий: Спорожнювання контейнера для сухого льоду активоване 2 Контрольний індикатор "Кнопка аварійного вимикання" червоний: Натиснуто кнопку аварійного вимикання зелений: Кнопка аварійного вимикання не натиснута 3 Контрольний індикатор "Стиснене

зелений: Нормальний тиск жовтогарячий: обраний тиск струменя не досягнутий червоний: Занадто низький тиск (нижче 0,15 МПа/1,5 бар) 4 Контрольний індикатор "Дозуючий

зелений: Привід справний червоний: Привід несправний 5 Контрольний індикатор "Струминний

зелений: Струминний пістолет

жовтогарячий: Натиснути спусковий важіль струминного пістолета під час

червоний: Струминний пістолет від'єднаний або пошкоджена лінія

6 Індикаторна панель 1 Сопло 2 Пістолет 3 Спуск 4 Кнопка запобіжника 5 Зщеплення шлангу з засобом для

6 Зщеплення управління Тільки для ІB 7/40 Advanced: 7 Кнопка "Вкл/викл дозування сухого

Горить червоним світлом при виключеному дозуванні сухого льоду 8 Кнопка "Збільшення дозування сухого льоду" 9 Кнопка "Підвищений тиск струменю" 10 Кнопка "Зниження тиску струменю" 11 Кнопка "Зменшення дозування сухого льоду"

Небезпека поранення відлітаючими частинками сухого льоду. При підготовці приладу слід перевірити, щоб усі блоки були в відповідному робочому стані, особливо шланг з засобом для чищення. Пошкоджені частини змінити на нові. Очистити засмічені блоки та перевірити робочий стан приладу. Прилад ставити на горизонтальний, плоскій поверхні та заблокувати рульову стійку. Під‘єднати шланг з засобом для чищення до приладу і закріпити його. Під‘єднати пістолет до шлангу з засобом для чищення і закріпити

Під‘єднати лінію управління до шлангу з засобом для чищення. Під‘єднати лінію управління до

Панель управління Дисплей Розпилювач Введення в експлуатацію 274 UK- 4

Вибір форсунки залежить від матеріалу об'єкта, що очищається, та забруднення. Усі сопла закручуються на різьбі пістолету без використання інструменту. В соплах є місце для ключа, що служить для ослаблення незйомних сопел за допомогою гайочного ключа.

Небезпека ураження через ненавмисне увімкнення пристрою. Перед проведенням заміни насадки слід вимкнути пристрій. 몇 Попередження Небезпека травмування від контакту з холодною насадкою. Нагрівати насадку перед тим, як доторкнутися до неї, або носити захисні рукавички.

Небезпека холодного заварювання. Перед монтажем різьблення форсунки змастити мастилом, що додається. Разом з плоскоструминною форсункою, що входить до комплекту постачання, є інші плоско- та круглоструминні форсунки різного варіанта виконання, у якості додаткового обладнання. 1 Круглоструминна форсунка, коротка 2 Круглоструминна форсунка, довга 3 Плоскоструминна форсунка, коротка 4 Плоскоструминна форсунка, довга, входить до комплекту постачання 5 Круглоструминна форсунка, зігнута під кутом, з гумовою арматурою 6 Плоскоструминна форсунка, зігнута під кутом, з гумовою арматурою Встановити форсунку на різьбовий штуцер струминного пістолета і затягнути від руки. Скремблер подрібнює гранули сухого льоду і встановлюється між пістолетом і

Шляхом вирівнювання 4 перфорованих плат у змішувачі можна встановити ступінь подрібнення. Вибрати розмір гранул: 1 Нарізне з'єднання 2 Накопичувач 3 Перфорована плита Відгвинтити нарізне сполучення. Вийняти накопичувач та перфоровані плати. Розмістити перфоровані плати у накопичувачі, як показано вище (3 положення). Зазначені на малюнку розміри стосуються величини пропускних отворів. Вставити накопичувач із перфорованими плитами у

Нагвинтити та затягти нарізне сполучення. Між пістолетом і соплом можна встановити подовжувач. Рукоятку можна закріпити на подовжувачі. Між струминним пістолетом та форсункою слід встановити робоче освітлення. Включення та відключення описане в главі "Обслуговування/ основні настроювання".

безаварійної роботи стиснене повітря повинно мати низький вміст вологи (максимум 5% відносної вологості повітря, точка роси нижче 0°С). Стиснене повітря не має містити мастила, бруду та домішок. Стиснуте повітря має бути сухим і не містити мастило, компресор має бути оснащений як мінімум додатковим охолоджувачем, а мастиловіддільник має бути підключений послідовно. Закрити клапан скидання тиску. Підключити подачу стисненого

з’єднання для стисненого повітря пристрою. Забороняється перевищувати максимально припустиму подачу тиску, рівну 1 МПа (10 бар).

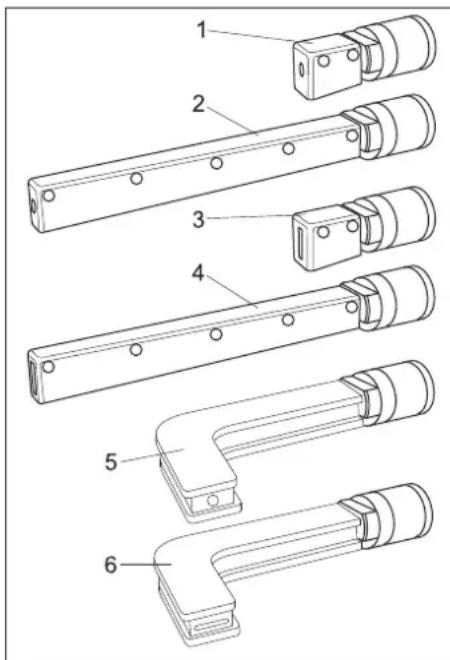

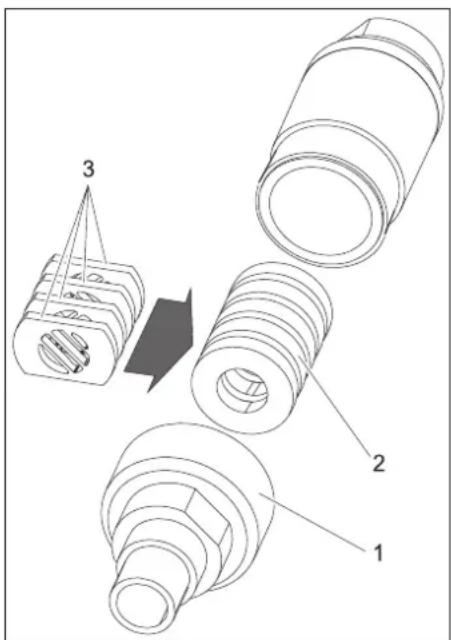

Струминні форсунки Скремблер (аксесуар) Подовжувач розпилювача (аксесуар) Рукоятка (аксесуар) Робоче висвітлення (додаткове обладнання) Підключити стиснене повітря 275UK- 5

Небезпека ураження електричним

Штепсельна розетка, що використовується, повинна бути встановлена электромонтером і відповідати IEC 60364-1. Пристрій можна підключати лише до джерела живлення із заземленням. Використовувана штепсельна розетка має бути легко доступна і розміщуватися на висоті від 0,6 м до 1,9 м від підлоги. Використовувана штепсельна розетка повинна знаходитися у полі зору

Прилад повинен бути захищений захисним вимикачем із полосної сталі, тип Б, 30 мA. Перевіряти електропроводку підключення приладу до мережі на предмет пошкодження перед кожним використанням. Не користуватись приладом з пошкодженим кабелем. Замінити пошкоджений кабель з допомогою електрика. Подовжувальний кабель повинен забезпечувати захист IPX4, а тип кабеля повинен, як мінімум, відповідати H 07 RN-F 3G 1,5. Вставте мережевий штекер у

Небезпека обмороження. Сухий лід має температуру -79 °C. Ніколи не доторкатися до сухого льоду й холодних частин апарата без захисту. Носити захисні рукавички й захисний одяг. Відкрити кришку резервуару для сухого льоду. Перевірити контейнер із сухим льодом на наявність чужорідних часток та конденсату, видалити такі. Засипати гранули сухого льоду в

Небезпека пошкодження для пристрою. Як зерно для струминної обробки можна використовувати лише гранули сухого льоду. Використання інших речовин для чищення призведе до втрати гарантії. Закрити кришку резервуару для сухого льоду.

Щоб уникнути перешкоди, викликані розталими гранулами сухого льоду, доцільно повністю витратити вміст резервуару, перед тим як буде засипано новий сухий лід. Перед тривалими перервами в роботі використовувати пристрій так, аж поки резервуар з сухим льодом не спорожніє або спорожнити резервуар з використанням функції видалення сухого льоду.

Установки залежать від матеріалу об’єкта, який піддається чищенню, і від забруднення. Розблокувати кнопку аварийного вимкнення, повернувши її. Встановіть вимикач пристрою на "I". Повернути пусковий перемикач за годинниковою стрілкою. Збільшити/зменшити тиск струменя за допомогою кнопок регулювання

Чим вище встановлений тиск струменю, тим вище (агресивніше) вплив чищення. Збільшити/зменшити дозування сухого льоду за допомогою кнопок регулювання кількості. Пусковий перемикач повернути проти годинникової стрілки та витягнути його із замка,

виникнення забруднення під час роботи запобігає за допомогою автоматичного закривання отвору для ключа. При видаленні ключа, пристрій фіксується щоб уникнути зміни настроювань та статистичних

Проводити роботи з профілактичного огляду «щоденно перед початком експлуатації» (дивіться розділ «Догляд та технічне обслуговування»).

Небезпека поранення відлітаючими частинками сухого льоду. Не націлювати розпилювач на людей. Інші люди повинні залишити приміщення під час роботи приладу і залишатись осторонь протягом дії приладу (наприклад, за огорожею). Під час роботи не триматися за насадку і не торкатися струменя сухого льоду. Перед роз’єднанням з’єднання між пістолетом і шлангом подачі речовини і між шлангом подачі речовини і приладом необхідно перекрити подачу стисненого повітря, усунути тиск з приладу і витягнути штепсель з

Перекрити робочу зону з метою попередження доступу осіб під час

Небезпека асфіксії діоксидом вуглецю. Частинки холодного льоду утворюються з твердого діоксиду вуглецю. Під час роботи приладу підвищується вміст діоксиду вуглецю у повітрі на робочому місці. Робоче місце достатньо провітрювати та використовувати засоби попередження людей. Ознака підвищеної концентрації діоксиду вуглецю у повітрі: – 3...5%: головний біль, підвищена частота дихання. – 7...10%: головний біль, нудота, можливе знепритомлення. При появі цих симптомів одразу виключити прилад та вийти на свіже повітря, перед продовженням роботи покращити вентиляцію або використовувати респіратор. Додержуватись вказівок щодо безпеки виробника сухого льоду.

Небезпека внаслідок шкідливих для здоров'я речовин. У зв'язку з тим, що при обробці може виникнути небезпечний для здоров'я пил, перед початком робіт необхідно вжити відповідних заходів безпеки.

Небезпека вибуху! Забороняється одночасно обробляти легкі метали й залізовмісні деталі. Якщо легкі метали й залізовмісні деталі обробляються по черзі, перед обробкою інших матеріалів слід провести очищення виробничого приміщення та вентиляційної системи. При роботі в тісних приміщеннях, для достатнього обміну повітря подбайте про те, щоб концентрація двоокису вуглецю в повітрі приміщення трималась нижче небезпечної

При необхідності зафіксувати об'єкт, що очищується.

Небезпека ушкодження через електричну розрядку, небезпека пошкодження електросистеми. Під час очищення об‘єкт очищення може отримати електричний заряд. Об‘єкт очищення заземлюють та зберігають заземлення на весь час очищення. 몇 Попередження Небезпека пошкодження сторонніми тілами, що попали в резервуар з сухим льодом. Під час роботи кришку резервуару з сухим льодом тримати

Заземлювальний трос (тільки для ІB 7/40 Advanced) електрично з'єднується з очищуваним об'єктом або заземлює його іншим способом. Носити захисну одежу, захисні перчатки, щільно прилягаючі захисні окуляри і захисні прилади для слуху. Активувати подачу стисненого

Розблокувати кнопку аварийного вимкнення, повернувши її. Вибрати безпечне місце розташування і зайняти безпечну позу, щоб не втратити рівноваги через силу віддачі пістолету. Підключити до електромережі Експлуатація Насипати сухий лід.

Експлуатація 276 UK- 6 Для запобігання раптового включення віддачі можна задати повільне підвищення тиску струменя (див. пункт меню "Плавний пуск", "Обслуговування/основні настроювання"). Натиснути на кнопку запобіжника струминного пістолета. Активувати струмінь сухого льоду натисканням спускового важеля струминного пістолета та виконати роботу з очищення.

У варіанті пристрою ІB 7/40 Advanced домішування гранул сухого льоду можна включати та виключати за допомогою кнопки "Вкл/викл дозування сухого льоду", розташованої на струминному пістолеті. При виключеному дозуванні кнопка світиться червоним, а на дисплеї з'являється повідомлення "Іce off". Крім того, в варіанті пристрою IB 7/ 40 Advanced можна задати значення тиску струменя і кількість сухого льоду за допомогою кнопки на струминному

몇 Попередження Небезпека пошкодження дозатора брудом. При використанні струменю, тримати закритою кришку резервуару з сухим льодом, щоб перешкодити проникненню відокремлених забруднень. Відпустити спуск пістолета. Натиснути кнопку аварийного

Дозування сухого льоду зупинено та потік повітря з сопла припинився. Призупинення забезпечення тиску

Розблокувати кнопку аварийного вимкнення, повернувши її. Відпустити спуск пістолета. При перервах у роботі струменевий пістолет можна повісити на тримач.

При тривалих перервах у роботі гранули сухого льоду можуть розтанути в резервуарі. Роботу, за можливості не переривати довше, ніж на 20 хвилин. При тривалих перервах у роботі спорожнити контейнер із сухим

Водовідстійник очищає підведене до пристрою стиснене повітря. Внаслідок цього, у водовідстійнику накопичується конденсат, який необхідно час від часу

Встановити підходящу ємність під отвором для відводу конденсату. Повільно відкрити клапан скидання тиску та почекати, поки із пристрою не вийде весь конденсат.

Утилізувати конденсат відповідно до вимог із захисту навколишнього середовища. Встановіть вимикач пристрою на "I". Швидко натиснути на кнопку "Статистика" для відображення відомостей про тривалість роботи. t: Тривалість роботи з моменту повернення у вихідне положення. T: Повний час роботи. Швидко натиснути на кнопку "Статистика" для відображення відомостей про оброблену кількість сухого льоду. m: Кількість сухого льоду з моменту повернення у вихідне положення. M: Загальна кількість сухого льоду. Швидко натиснути на кнопку "Статистика" для відображення

про середнє споживання сухого льоду q: Середнє споживання сухого льоду з моменту повернення у вихідне

Q: Загальне середнє споживання сухого льоду. Повернути пусковий перемикач за годинниковою стрілкою. Утримувати кнопку "Статистика" натиснутої протягом 4 секунд.

Видалення сумарних значень

Одночасно натиснути на кнопки "Підвищений тиск струменя" та "Зниження тиску струменя" і удержати в натиснутому стані, повернути пусковий перемикач за годинниковою стрілкою. Залежно від режиму роботи, кнопки мають наступні функції: 1 Збільшення значення 2 Зменшення значення 3 Перехід до попереднього пункту

4 Перехід до наступного пункту меню Повернути пусковий вимикач проти годинникової стрілки.

Небезпека обмороження. Сухий лід має температуру -79 °C. Ніколи не доторкатися до сухого льоду й холодних частин апарата без захисту. Носити захисні рукавички й захисний

Небезпека поранення відлітаючими частинками сухого льоду. Не націлювати розпилювач на людей. Інші люди повинні залишити приміщення під час роботи приладу і залишатись осторонь протягом дії приладу (наприклад, за огорожею). Припинити подачу стисненого

Виключення у надзвичайному

Запуск після аварійного

Припинити експлуатацію Злити конденсат Функція статистики Висновок значення Установка первісного значення Основні настройки

Плавний пуск, тривалістю до досягнення обраного тиску струменю T_Dump 1, 2, 3, 4, 5 хвилин Тривалість процесу видалення сухого

Language metric, imperial Одиниці виміру metric: кг/год, МПа imperial: lbs, psi Lighting ON/OFF Вмикання/вимикання висвітлення форсунки

Demo-Mode ON/OFF Демонстраційний режим: Імітується обслуговування, подача стисненого повітря та сухого льоду заблокована. Завершення основних настроювань Зняття з експлуатації 277UK- 7 Встановити підходящу ємність під отвором для відводу конденсату. Повільно відкрити клапан скидання тиску та почекати, поки із пристрою не вийде весь конденсат і стиснене

Установити під вихідним отвором для сухого льоду підходящу ємність. Натиснути на кнопку "Спорожнювання контейнера для сухого льоду" та почекати, поки контейнер не спорожниться. Спорожнювання контейнера для сухого льоду припиняється по закінченні попередньо заданого часу (див. "Основні настроювання"). При необхідності кілька разів натиснути на кнопку "Спорожнювання контейнера для сухого льоду".

Утилізувати конденсат відповідно до вимог із захисту навколишнього середовища. Встановити вимикач на „0/OFF“. Від’єднати прилад від шлангу подачі стисненого повітря. Витягнути штепсель з розетки. Очистити та змотати трос із заземленням.

Небезпека нещасного випадку внаслідок залишків сухого льоду в приладі. Перед транспортуванням в закритих автомобілях слід усунути сухий лід повністю з приладу, щоб уникнути загрози для людей, які знаходяться в автомобілі, через двоокис вуглецю.

Небезпека отримання травм та ушкоджень! При транспортуванні слід звернути увагу на вагу пристрою. Перед перевезенням здійснити всі заходи, що наведено в розіді «виведення з експлуатації». Завантажити прилад в транспортний

Застопорити гальма рульової

Прикріпити прилад еластичними ременями до автомобіля.

Небезпека отримання травм та ушкоджень! При зберіганні звернути увагу на вагу пристрою. Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Небезпека задушення унаслідок накопичення вуглекислого газу. Гранули сухого льоду зберігати тільки в добре провітрюваних приміщеннях. Основою для надійного в експлуатації приладу є регулярний техогляд згідно наступного плану огляду. Використовуйте виключно оригінальні запасні частини виробника або ж рекомендовані ним запчастини, такі як – запасні частини і деталі, що швидко зношуються, – аксесуари, – застосовувані речовини, – засоби для чищення.

Небезпека нещасного випадку при роботах з приладом. Перед роботою з приладом виконайте всі рекомендації глави «Виведення з експлуатації».

Небезпека холодового опіку сухим льодом або холодними частинами приладу. Під час роботи з приладом носити захисний одяг або видалити сухий лід та дати приладу нагрітися. Ніколи не брати сухий лід до роту. 몇 Попередження Небезпека ушкодження. Струменевий пістолет не очищувати розчинниками, бензином або миючими засобами, що містять олії. Для того щоб гарантувати надійну експлуатацію приладу, ми рекомендуємо вам заключити договір на техобслуговування. Звертайтесь, будь ласка, до своєї уповноваженої сервісної служби «Kдrcher». Уважно огляньте шланг подачі струменевої речовини на предмет розривів, перегибів та інших пошкоджень. М’які місця в шланзі вказують на зношування на внутрішньому боці шлангу. Замініть дефектний або зношений шланг на

Огляньте електричний кабель і виделку на предмет пошкоджень. Замініть дефектні частини через сервісну службу. Оглядайте муфти на шланзі подачі речовини для чищення, на приладі та на пістолеті на предмет пошкоджень та зношування. Замініть дефектний шланг, а дефектні муфти на приладі або пістолеті замінітьчерез сервісну

Огляньте дозатор на предмет пошкоджень та негерметичності. У разі виявлення пошкоджень або негерметичності зверніться до сервісної служби. Перевірити міцність посадки ковпаків кріплення задніх коліс.. Віддавайте прилад на перевірку до сервісної служби. Обновлюйте щонайменше шланг подачі речовини для очищення. Для проведення деяких профілактичних робіт слід зняти бокові панелі приладу: 1 Бокові панелі 2 Швидкодіючий затвор Відкрити в напрямку проти годинникової стрілки швидкодіючий

Зняти бічну панель. 1 Гвинт 2 Нижня частина 3 Гайка 4 Шайба 5 Змінний фільтр 6 Верхня частина Викрутити 4 гвинта. Зняти нижню частину. Викрутити гайку. Зняти шайбу. Зняти фільтр і замінити на новий. Знову зібрати водовідокремлювач у зворотній послідовності. Транспортування

Технічне обслуговування й

Вказівки щодо профілактичного

Договір на техобслуговування План техогляду Щоденно перед початком експлуатації Кожні 100 годин експлуатації Кожні 500 годин аексплуатації бо

Кожні 2 роки Відкрити прилад Профілактичні роботи Замінити фільтрувальну вставку у водовідстійнику. 278 UK- 8 Згідно BGV D 26, спеціаліст повинен здійснити наступні перевірки приладу. Результати перевірки повинні бути внесені до свідоцтва про перевірку. Таке свідоцтво огляду користувач приладом повинен зберігати до наступної

Перевірити прилад на відповідний стан, функціонування і збирання. Перевірити прилад на відповідний стан, функціонування і збирання. Перевірити прилад на відповідний стан, функціонування і збирання.

Небезпека нещасного випадку при роботах з приладом. Перед роботою з приладом виконайте всі рекомендації глави «Виведення з експлуатації».

Небезпека холодового опіку сухим льодом або холодними частинами приладу. Під час роботи з приладом носити захисний одяг або видалити сухий лід та дати приладу нагрітися. Ніколи не брати сухий лід до роту.

Після перерви у роботі понад один

Після зміни місця установки Після ремонтних робіт чи змін, які можуть вплинути на безпеку експлуатації, здійсніть перевірку. Допомога у випадку

Несправності, показувані на дисплеї

Контрольний індикатор (KL) Можливі причини Усунення Виконуєть

E001 KL "Напруга системи" горить червоним світлом Напруга у системі керування занадто низька Виключити пристрій, трохи почекати, знову включити пристрій. Перевірити розетку. При повторній появі коду помилки звернутись до сервісної служби Kärcher.

E002 KL "Аварійне вимикання" горить червоним світлом Кнопка аварийного вимкнення натиснута Розблокувати кнопку аварійного вимкнення, повернувши її.

E003 KL "Стиснене повітря" горить червоним світлом Тиск подачі стисненого повітря занадто низький Підвищити тиск. Виключити пристрій, трохи почекати, знову включити пристрій.

E004 KL "Дозування" горить червоним

Збій пристрою дозатора Виключити пристрій, трохи почекати, знову включити пристрій. При повторній появі коду помилки звернутись до сервісної служби Kärcher.

E005 KL "Струминний пістолет" горить червоним світлом З'єднання між пристроєм та струминним пістолетом

Перевірити правильність з'єднання у лінії

Перевірити кабель керування на предмет пошкоджень.

E006 KL "Струминний пістолет" горить червоним світлом Коротке замикання струминного пістолета або кабелю керування Замінити струминний пістолет або струминний шланг із кабелем керування.

E007 KL "Стиснене повітря" горить червоним світлом Ушкодження регулювального клапана стисненого повітря Викликайте службу технічної підтримки. Користувач E008 KL "Струминний пістолет" горить жовтогарячим

Спусковий важіль струминного пістолета був натиснутий під час включення або розблокування аварійного

Відпустити спусковий важіль струминного

279UK- 9 Несправності без вказівки на дисплеї Несправність Можливі причини Усунення Виконуєть

незважаючи на те, що головний вимикач включений. Штепсельна вилка не встромлена в

Вставте мережний штекер у штепсельну розетку приладу.

Спрацював запобіжник F1 Зняти бокову обшивку та, натиснувши, розімкнути запобіжник F1.

стисненого повітря, незважаючи на

випускний важіль. Подача стисненого повітря має занадто низький тиск Перевірити тиск. Користувач Тиск струменю встановлено занадто

Збільшити тиск струменю. Користувач Припинення подачі напруги Перевірити подачу напруги. Повинен горіти зелений контрольний індикатор "Апарат включений".

Кнопка аварийного вимкнення натиснута Розблокувати аварійний вимикач, повернувши його. Повинен горіти зелений контрольний індикатор "Апарат включений".

Провід лінії управління підключено неправильно Перевірити додатково з’єднання між лінією управління і пістолетом, а також між лінією управління і приладом.

Лінієя управління пошкоджена Замінити шланг подачі речовини для

Тиск повітряного струменя занадто

Тиск струменю встановлено занадто

Збільшити тиск струменю. Користувач Тиск повітря занадто низький або об'м подачі компресором замалий. Перевірити тиск та об'м подачі. Користувач Засмічення фільтрувальної вставки у водовідстійнику. Замінити фільтр у водовідокремлювачі. Користувач Шланг засобу для чищення або пістолет бруд забруднений Дати шлангу засобу для чищення та пістолету відтаяти та усунути забруднення. Підвищити робочий тиск та / або знизити дозування сухого льоду.

Частинки холодного льоду відсутні у струмені стисненого

Дозування сухого льоду відключене, (тільки в ІB 7/40 Advanced), кнопка "Вкл/ викл дозування сухого льоду" на струминному пістолеті світиться червоним, на дисплеї з'являється індикація "Іce off". Натиснути кнопку "Дозування сухого льоду" на струминному пістолеті.

Контейнер з сухим льодом пустий Наповнити контейнер з сухим льодом Користувач Сухий лід розплавився Спорожнити контейнер та заповнити свіжими гранулами сухого льоду.

Вібратор на контейнері сухого льоду не

Викликайте службу технічної підтримки. Користувач Привідний мотор дозатора перевантажено Дати розмерзтися дозуючому пристрою Користувач Витік повітря у контейнері з сухим льодом Очистити канал компенсації тиску у дозаторі. Служба

Дозуюча шайба у дозаторі пошкоджена Замінити дозуючу шайбу. Служба

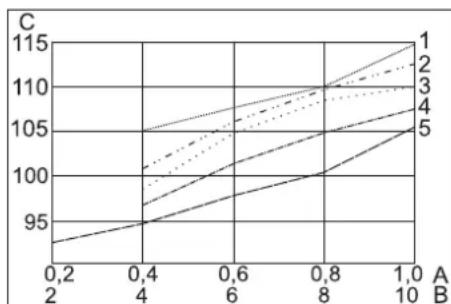

280 UK- 10 A Тиск в МПa B Тиск в барах C Об'ємний потік в м

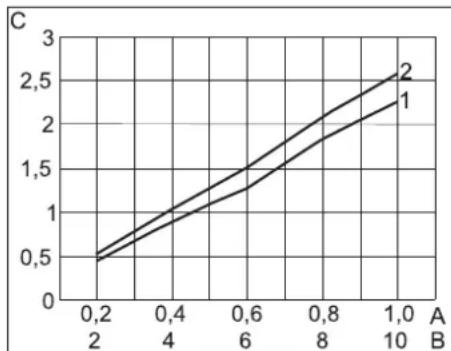

1 пряма форсунка 2 кутова форсунка A Тиск в МПa B Тиск в барах C Рівень шуму в дБ(A) 1 Круглоструминна форсунка, коротка 2 Плоскоструминна форсунка, коротка 3 Плоскоструминна форсунка, встановлена під кутом 4 Круглоструминна форсунка, довга 5 Плоскоструминна форсунка, довга, входить до комплекту постачання A Тиск в МПa B Тиск в барах C Рівень сили шуму в дБ(A) 1 Круглоструминна форсунка, коротка 2 Плоскоструминна форсунка, коротка 3 Плоскоструминна форсунка, встановлена під кутом 4 Круглоструминна форсунка, довга 5 Плоскоструминна форсунка, довга, входить до комплекту постачання Технічні характеристики Електричні з'єднання напруга В 220...240 Тип струму 1~ Частота Гц 50 Загальна потужність кВт 0,6 Струм витоку, тип. мА 7,5 Автоматичний вимикач дельта І в А 0,03 Тиск повітря Номінальна ширина шлангу дюймів 1/2 Вільний тиск (макс.) мРа (бар) 1,0 (10) Вільний тиск (мін). мРа (бар) 0,2 (2) Споживання стисненого повітря м

/хв. 0,5...3,5 Якість стисненого повітря * Робочі характеристики Тиск струменя (макс.) мРа (бар) 1,0 (10) Перетин гранули сухого льоду (макс.) мм 3 Споживання сухого льоду кг/год. 15...50

Вміст контейнера сухого льоду кг 15 ширина мм 510 Глибина мм 768 висота мм 1096 Вага ІB 7/40 Classіc, готового до експлуатації кг 93 Вага ІB 7/40 Advanced, готового до експлуатації кг 95 Вага ІB 7/40 Classіc, порожнього, без оснащення кг 70 Вага ІB 7/40 Advanced, порожнього, без оснащення кг 71 Вага струминного пристрою (шланг струминного матеріалу, струминний пістолет, інструментальна сумка) кг 6,75 Сила віддачі пістолета (макс.) Н 30 Момент обертання струминного пістолета (Макс.), тільки з кутовою форсункою Н 8 Вібрація пристрою Пістолет м/с

1,2 Шланг речовини для чищення м/с

• сухим і не містити мастило, компресор має бути оснащений як мінімум додатковим охолоджувачем, а мастиловіддільник має бути підключений послідовно. Потреба в стисненому повітрі Рівень звукового тиску Рівень потужності 281UK- 11 Захисні окуляри з більшим кутом огляду, із захистом від запотівання, № деталі: 6.321-208.0 Рукавички для захисту від холоду із протиковзним профілем, відповідають категорії ІІІ згідно EN 511, № деталі: 6.321-210.0 Засоби захисту органів слуху із утримувачем для головного телефону, № деталі: 6.321-207.0 Круглоструминна форсунка, коротка № деталі: 4.321-236.0 Круглоструминна форсунка, довга № деталі: 4.321-234.0 Плоскоструминна форсунка, коротка № деталі: 4.321-237.0 Плоскоструминна форсунка, довга, входить до комплекту постачання № деталі: 4.321-235.0 Круглоструминна форсунка, зігнута під

№ деталі: 4.321-249.0 Плоскоструминна форсунка, встановлена під кутом № деталі: 4.321-250.0

№ деталі: 4.110-015.0 Подовжувач форсунки, довжиною 300

№ деталі: 5.760-001.0

№ деталі: 4.321-248.0 Робоче освітлення № деталі: 2.815-421.0 У кожній країні діють відповідно гарантійні умови, видані вповноваженою організацією збуту нашої продукції в цієї країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або помилках при виготовленні. У випадку виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, у торговельну організацію, що продала вам прилад або в найближчу вповноважену службу сервісного обслуговування. Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає
