РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IB 740 Classic Kärcher

www.kaercher.com/REACH Аппарат разрешено эксплуатировать только тем лицам, которые прочитали и поняли настоящее руководство по эк- сплуатации. В особенности следует со- блюдать все указания по безпасности. Хранить это руководство по эксплуа- тации таким образом, чтобы оно было доступно обслуживающему персоналу в любое время.

Для непосредственно грозящей опа- сности, которая приводит к тяжелым увечьям или к смерти. 몇 Предупреждение Для возможной потенциально опасной ситуации, которая может привести к тяжелым увечьям или к смерти.

Для возможной потенциально опасной ситуации, которая может привести к легким травмам или повлечь матери- альный ущерб.

Опасность получения травмы от раз- летающихся гранул сухого льда. Не на- правлять струйный пистолет на людей. Удалить третьи лица с места использования и не допускать во время эксплуатации (например, с помощью заграждения). Во время работы не прикасаться к форсунке и струе сухого льда.

Опасность удушья от углекислого газа. Гранулы сухого льда состоят из твер- дой углекислоты. При эксплуатации ап- парата на месте работы повышается содержание углекислого газа в воздухе. Достаточно вентилировать рабочее место или использовать персональный предупредительный прибор. Признаки высокой концентрации углекислого газа во вдыхаемом воздухе: – 3...5%: головная боль, высокая ча- стота дыхания. – 7...10%: головная боль, тошнота, возможно потеря сознания. При появлении этих признаков немед- ленно остановить аппарат и выйти на свежий воздух, перед продолжением ра- боты улучшить условия вентиляции или использовать дыхательный аппарат. Углекислый газ тяжелее воздуха и мо- жет накапливаться в закрытых поме- щениях, в помещениях, расположенных ниже обычного уровня, или в закрытых контейнерах. Обеспечить достаточную вентиля- цию рабочего места. Соблюдайте данные сертификата безопасности производителя сухого

Опасность получения травм через электростатические разряды, опа- сность повреждения электронных уз- лов. При работе по очистке очищаемый объект может электриче- ски заряжаться. Очищаемый объект заземлить и на протяжении всей рабо- ты по чистке удерживать заземление в вертикальном положении.

Опасность получения травм от удара электрическим током. Перед откры- тием пульта управления вынуть штепсельную вилку из розетки.

Опасность обморожений. Сухой лед имеет температуру -79 °C. Никогда не прикасаться к сухому льду и холодным частям аппарата без защиты.

Опасность получения травмы от раз- летающихся гранул сухого льда или ча- стичек грязи. Носить плотно прилегающие защитные очки. Опасность нарушения слуха. Носить слуховую защиту.

Опасность получения травмы от раз- летающихся гранул сухого льда или ча- стичек грязи. Носить защитные перчатки на EN 511 и защитную одежду с длинными рукава-

Опасность получения травм от удара электрическим током. Перед откры- тием пульта управления вынуть штепсельную вилку из розетки.

Защита окружающей среды RU . . 1 Указания по технике безопа- сности. . . . . . . . . . . . . . . . . RU . . 1 Использование по назначе- нию . . . . . . . . . . . . . . . . . . . RU . . 2 Назначение . . . . . . . . . . . . RU . . 2 Элементы управления . . . RU . . 2 Начало работы . . . . . . . . . RU . . 3 Управление . . . . . . . . . . . . RU . . 5 Вывод из эксплуатации. . . RU . . 6 Транспортировка. . . . . . . . RU . . 7 Хранение . . . . . . . . . . . . . . RU . . 7 Техническое обслуживание и уход . . . . . . . . . . . . . . . . . . RU . . 7 Помощь в случае неполадок RU . . 8 Технические данные . . . . . RU . 10 Принадлежности . . . . . . . . RU . 11 Гарантия . . . . . . . . . . . . . . RU . 11 Заявление о соответствии ЕU RU . 11 Защита окружающей среды Упаковочные материалы пригодны для вторичной пе- реработки. Поэтому не вы- брасывайте упаковку вместе с домашними отходами, а сдайте ее в один из пунктов приема вторичного сырья. Старые приборы содержат ценные материалы, пригод- ные для вторичной перера- ботки, которые должны быть отправлены на утилизацию. Аккумуляторы, масло и по- добные им вещества не должны попадать в окружаю- щую среду. Поэтому утили- зируйте старые приборы через соответствующие си- стемы приемки отходов. Указания по технике без-

Степень опасности Символы на аппарате 138 RU- 2

Опасность получения травмы от слу- чайно запущенного аппарата. Перед проведением работ над прибором вы- нуть штепсельную вилку из розетки.

Опасность получения холодовых ожо- гов от сухого льда или холодных ча- стей аппарата. При работах с прибором носить соответствующую защитную одежду или удалить сухой лед и дать аппарату согреться. Никогда не класть сухой лед в рот. 몇 Предупреждение Опасность несчастного случая от силы отдачи струйного пистолета. Перед нажатием спускового рычага струйного пистолета найти надежное место положения и хорошо удержи- вать струйный пистолет.

Опасность получения травмы от раз- летающихся предметов. Закрепить легкие очищаемые объекты, чтобы не допустить унос струей холодного

몇 Предупреждение Не использовать аппарат, когда в зоне действия находятся другие люди, если только они не носят защитную одеж-

Эксплуатация аппарата запрещается в случае повреждения сетевого шнура или важных частей аппарата, напри- мер, предохранителей, шлангов подачи чистящего состава, струйных писто-

Опасность защемления дозатором. Перед снятием защитной крышки кон- тейнера с сухим льдом обязательно вынуть штепсельную вилку устройст- ва из розетки. Для эксплуатации данной установки в Федеративной Республике Германия

следующие нормы и директи- вы (получить которые можно по адресу Carl Heymanns Verlag KG, Luxemburger StraЯe 449, 50939 Kцln): – BGV D 26 Работы со струйным обо-

– Инструктаж к BGV D 26 – BGR 117 Работы в тесных помеще-

– BGR 189 Применение защитной оде-

– BGR 195 Применение защитных пер-

– BGR 500 Работы с устройствами для проведения струйной чистки – BGI 534 Работы в тесных помещени-

– BGI 836 Газовый сигнализатор При нажатии на кнопку аварийного вы- ключения дозирование сухого льда останавливается и поток воздуха из форсунки прерывается. Отпустить спусковой рычаг струйно- го пистолета. Нажать на кнопку аварийного выклю-

Дозирование сухого льда останавлива- ется и поток воздуха из форсунки преры-

Прервать подачу сжатого воздуха. Аппарат служит для удаления загрязне- ний с помощью гранул сухого льда, кото- рые ускоряются потоком воздуха. Эксплуатация прибора во взрывоопа- сной среде запрещается. В качестве струйного средства можно использовать только гранулы сухого льда. Использование других струйных средств может привести к повреждению

Сжатый воздух попадает к струйному пистолету через редукционный клапан. При нажатии спускового рычага струй- ного пистолета клапан открывается и из струйного пистолета выходит струя воз- духа. Через дозатор в воздушный поток дополнительно добавляются гранулы сухого льда. При применении версии прибора „IB 7/40 Advanced“ дозировка через струйный пистолет отключена. Гранулы сухого льда ударяются об очи- щаемую поверхность и удаляют грязь. С помощью холодных гранул сухого льда температурой -79 °C дополнительно со- здаются тепловые напряжения между загрязнением и очищаемым объектом, которые также способствуют отстава- нию грязи. Далее сухой лед при выходе превращается в углекислый газ и поэто- му требует 700-кратного объема. Грязь, смешанная с сухим льдом, таким обра- зом удаляется. Во время работы струи, вибратор на контейнере с сухим льдом обеспечивает бесперебойное соскальзывание гранул сухого льда. 1 ведущая дуга 2 Крышка контейнера сухого льда 3 Держатель для струйного пистолета 4 Полка для принадлежностей 5 Панель управления 6 Соединение линии управления 7 Заземляющий трос, оснащенный за- жимом (только IB 7/40 Advanced, оп- ционально для IB 7/40 Classic) 8 Сочленение шланга струйного сред-

9 Управляющий ролик со стояночным

10 Рукоятка для транспортировки, за- щитная передняя дуга 11 Сброс сухого льда, для опорожнения

Общие сведения по технике без-

Предписания и директивы Защитные устройства Кнопка аварийного выключения Выключение в случае возникно- вения аварийной ситуации Использование по назначе-

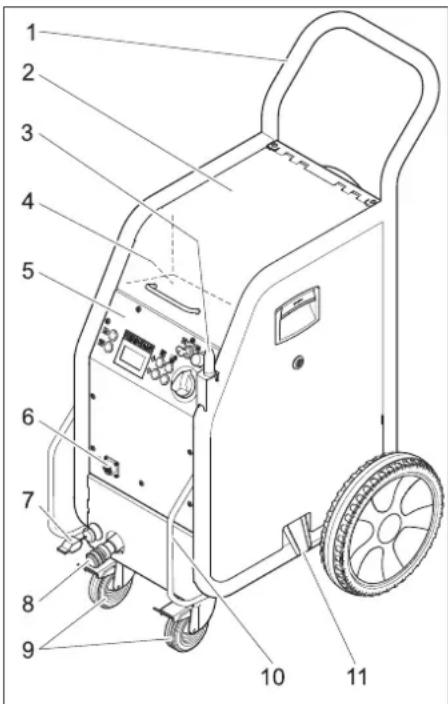

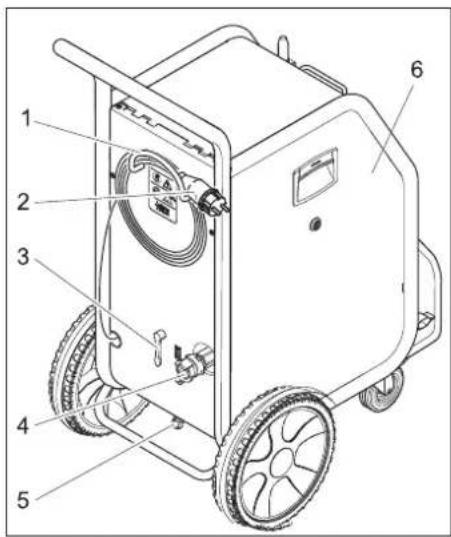

139RU- 3 1 Держатель кабеля 2 Сетевой шнур со штепсельной вил-

3 Клапан сброса давления, опорожне- ние водоотделителя от конденсата 4 Подвод сжатого воздуха 5 Отвод конденсата 6 предохранитель F1, под боковой об-

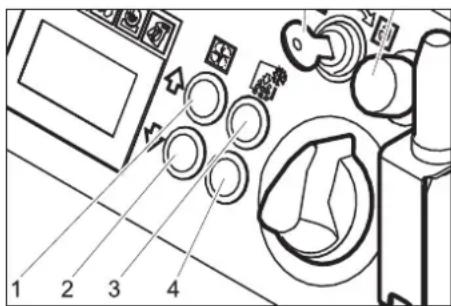

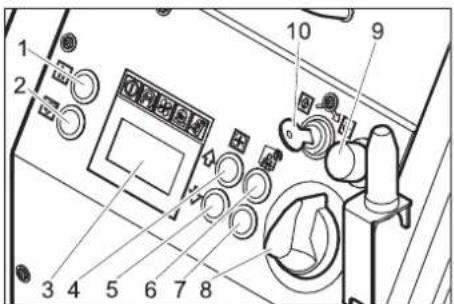

1 Кнопка "Статистика", сброс показа- ний счетчика 2 Кнопка "Опорожнение контейнера для сухого льда" 3 Дисплей 4 Кнопка "Повышенное давление

5 Кнопка "Снижение давления струи" 6 Кнопка "Увеличение дозировки сухо-

7 Кнопка "Уменьшение дозировки су-

8 Включатель аппарата 9 Кнопка аварийного выключения 10 Пусковой замок 1 Контрольный индикатор "Напряже- ние в системе управления" зеленый: Нормальное напряжение в системе управления красный: Напряжение в системе управления слишком низкое желтый: Опорожнение контейнера для сухого льда активировано 2 +Контрольный индикатор "Кнопка аварийного выключения" красный: Нажата кнопка аварийного

зеленый: Кнопка аварийного выклю- чения не нажата 3 Контрольный индикатор "Сжатый

зеленый: Нормальное давление оранжевый: выбранное давление струи не достигнуто красный: Слишком низкое давление (ниже 0,15 МПа/1,5 бар) 4 Контрольный индикатор "Дозирую- щее устройство" зеленый: Привод исправен красный: Привод неисправен 5 Контрольный индикатор "Струйный

зеленый: Струйный пистолет испра-

оранжевый: Нажать спусковой рычаг струйного пистолета во время вклю-

красный: Струйный пистолет отсое- динен или повреждена линия управ-

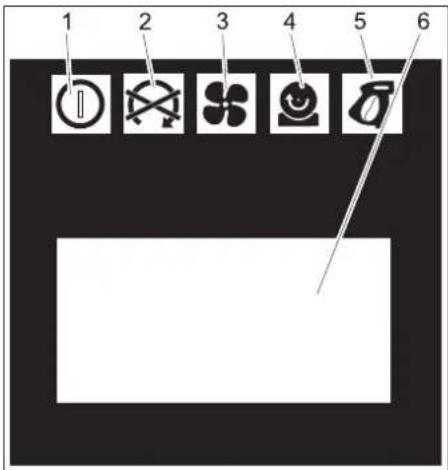

6 Индикаторная панель 1 Насадка 2 Струйный пистолет 3 Спусковой рычаг 4 Кнопка предохранителя 5 Сочленение шланга струйного сред-

6 Соединение линии управления Только для IB 7/40 Advanced: 7 Кнопка "Вкл/выкл дозировки сухого

Горит красным светом при выклю- ченной дозировке сухого льда 8 Кнопка "Увеличение дозировки сухо-

9 Кнопка "Повышенное давление

10 Кнопка "Снижение давления струи" 11 Кнопка "Уменьшение дозировки су-

Опасность получения травмы от раз- летающихся гранул сухого льда. При подготовке аппарата исследо- вать все узлы, а особенно шланг мате- риала для струйной обработки, на надлежащее состояние. Поврежден- ные узлы заменить на исправные. Очистить грязные узлы и проверить прибор на должное функционирование. Установить аппарат на горизонталь- ную, ровную поверхность и заблоки- ровать стояночные тормоза управляющих роликов. Соединить шланг материала для струйной обработки с аппаратом и зафиксировать. Соединить струйный пистолет со шлангом материала для струйной обработки и зафиксировать. Соединить линию управления с ап-

Соединить линию управления со струйным пистолетом. Панель управления Дисплей Струйное устройство Начало работы 140 RU- 4

Выбор форсунки зависит от материа- ла очищаемого объекта и загрязнения. Все форсунки накручиваются на резьбу струйного пистолета без использова- ния инструментов. Нанесенные на форсунке грани под ключ служат для отвинчивания плотно сидящих форсу- нок с помощью гаечного ключа.

Опасность получения травмы от слу- чайно запущенного устройства. Перед проведением замены насадки следует выключить устройство. 몇 Предупреждение Опасность получения травмы от кон- такта с холодной насадкой. Нагреть насадку перед тем, как прикоснуться к ней, либо носить защитные перчатки.

Опасность холодной спайки. Перед монтажом резьбу форсунки смазать прилагаемой смазкой. Наряду с прилагаемой плоскоструйной форсункой в качестве дополнительных принадлежностей в наличии имеются также другие плоско- и круглоструйные форсунки различного варианта исполне-

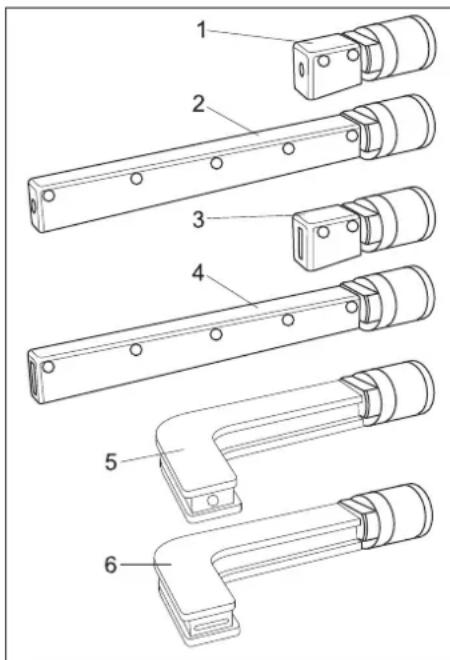

1 Круглоструйная форсунка, короткая 2 Круглоструйная форсунка, длинная 3 Плоскоструйная форсунка, короткая 4 Плоскоструйная форсунка, длинная, входит в объем поставки 5 Круглоструйная форсунка, согнутая под углом, с резиновой арматурой 6 Плоскоструйная форсунка, согнутая под углом, с резиновой арматурой Установить форсунку на резьбовой штуцер струйного пистолета и затя- нуть от руки. Скрэмблер размельчает гранулы сухого льда и устанавливается между струй- ным пистолетом и форсункой. Путем выравнивания 4 перфорирован- ных плат в перемешивателе можно за- дать степень измельчения. Выбрать размер гранул: 1 Резьбовое соединение 2 Накопитель 3 Перфорированная плита Отвинтить резьбовое соединение. Вынуть накопитель и перфорирован-

Разместить перфорированные пла- ты в накопителе, как показано выше (3 положения). Указанные на рисунке размеры относятся к величине про- пускных отверстий. Вставить накопитель с перфориро- ванными плитами в скремблер. Навинтить и затянуть резьбовое сое-

Между струйным пистолетом и соплом можно установить удлинитель. Рукоятку можно закрепить на удлините-

Между струйным пистолетом и форсун- кой следует установить рабочее осве- щение. Включение и отключение описано в главе "Обслуживание/основ- ные настройки".

Для бесперебойной эксплуатации сжа- тый воздух должен обладать низкой влажностью (максимально 5% относи- тельной влажности, точка таяния ниже 0°C). Сжатый воздух должен быть очищен от масла, грязи, чуже- родных тел. Сжатый воздух должен быть сухим и не содержать масло, компрессор дол- жен быть оснащен как минимум допол- нительным охладителем, а маслоотделитель должен быть под- ключен последовательно. Закрыть клапан сброса давления.

подачу сжатого воздуха к подводу сжатого воздуха аппарата. Нельзя превышать максимально до- пустимую подачу давления, равную 1 МПа (10 бар).

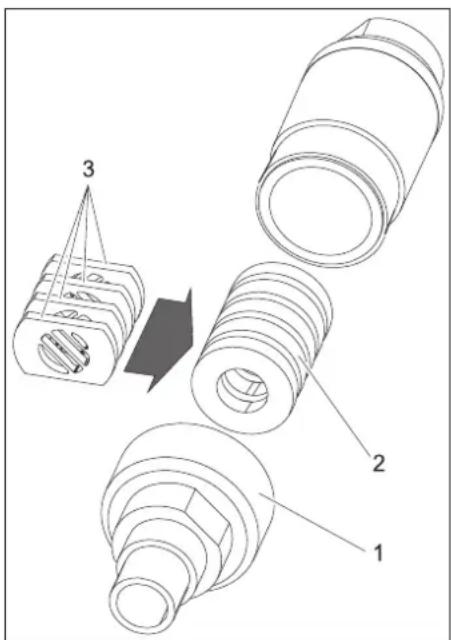

Струйные форсунки Скрэмблер (принадлежность) Удлинитель насадки (принадлеж-

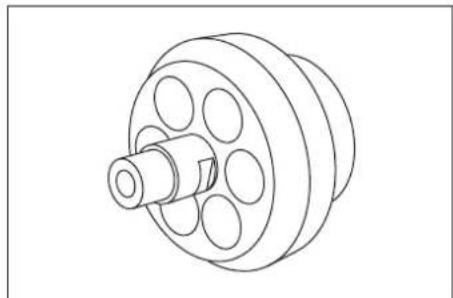

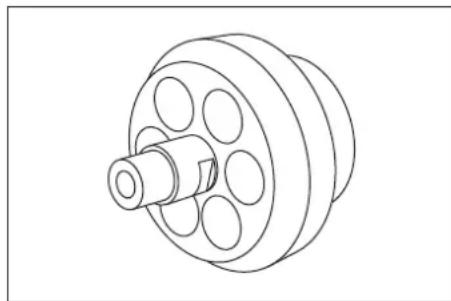

Рукоятка (принадлежность) Рабочее освещение (дополнительное оборудование) Подключить сжатый воздух 141RU- 5

Опасность поражения током. Используемая розетка должна уста- навливаться электриком и соответ- ствовать нормам IEC 60364-1. Аппарат можно подключать только к источнику питания с заземлением. Используемая штепсельная розетка должна быть легко доступна и разме- щаться на высоте от 0,6 м до 1,9 м от

Используемая штепсельная розетка должна находиться в поле зрения опе-

Аппарат должен быть защищен с по- мощью защитного переключателя FI, тип B, 30 мA. Перед началом работы с прибором про- верять провод подключения к сети на повреждения. Не эксплуатировать прибор с поврежденным кабелем. За- менить поврежденный кабель с помо- щью специалистов по электрике. Кабель удлинителя должен обеспечи- вать защиту IPX4, а исполнение кабе- ля должно соответствовать как минимум H 07 RN-F 3G1,5. Вставить сетевую штепсельную вил- ку в розетку.

Опасность обморожений. Сухой лед име- ет температуру -79 °C. Никогда не при- касайтесь к сухому льду и холодным частям аппарата без защиты. Носить защитные перчатки и защитную одежду. Открыть крышку контейнера сухого

Проверить контейнер с сухим льдом на наличие чужеродных частиц и конденсата, удалить таковые. Заполнить гранулы сухого льда в

Опасность повреждения аппарата. В качестве зерна для струйной обработ- ки можно использовать только грану- лы сухого льда. Использование других материалов для струйной очистки ве- дет к потере гарантии. Закрыть крышку контейнера сухого

Чтобы избежать неполадок в резуль- тате расплавления гранул сухого льда, имеет смысл полностью израсхо- довать содержимое контейнера с су- хим льдом перед повторным наполнением. Перед более длительны- ми перерывами в работе эксплуатиро- вать аппарат до полного опустошения контейнера с сухим льдом или опорож- нить резервуар с использованием фун- кции удаления сухого льда.

Настройки зависят от материала очи- щаемого объекта и загрязнения. Разблокировать аварийный выклю- чатель, повернув его. Установите выключатель прибора в положение "I". Повернуть пусковой переключатель по часовой стрелке. Увеличить/уменьшить давление

с помощью кнопок регулировки

Чем выше установленное давление струи, тем выше (агрессивнее) эффек- тивность чистки. Увеличить/уменьшить дозирование сухого льда с помощью кнопок регу- лировки количества. Пусковой переключатель повернуть против часовой стрелки и вытащить его из замка, Возможность возникновения загряз- нения во время работы предотвра- щается посредством автоматического закрывания отвер- стия для ключа. При удалении ключа прибор фикси- руется во избежание изменения на- строек и статистических значений. Выполнять работы по техуходу „ежедневно перед началом эксплуа- тации“ (см. главу "Уход и техниче- ское обслуживание").

Опасность получения травмы от раз- летающихся гранул сухого льда. Не на- правлять струйный пистолет на людей. Удалить третьи лица с места использования и не допускать во время эксплуатации (например, с помощью заграждения). Во время работы не касаться отвер- стия сопла и струи сухого льда. Перед разъединением соединения меж- ду струйным пистолетом и шлангом струйного материала, а также шлан- гом струйного материала и аппара- том обязательно закрыть подачу сжатого воздуха и вынуть из розетки

рабочую зону и ограничить доступ людей во время эксплуата-

Опасность удушья от углекислого га- за. Гранулы сухого льда состоят из твердой углекислоты. При эксплуата- ции аппарата на месте работы повы- шается содержание углекислого газа в воздухе. Достаточно вентилировать рабочее место или использовать пер- сональный предупредительный при- бор. Признаки высокой концентрации углекислого газа во вдыхаемом возду-

– 3...5%: головная боль, высокая ча- стота дыхания. – 7...10%: головная боль, тошнота, возможно потеря сознания. При появлении этих признаков немед- ленно остановить аппарат и выйти на свежий воздух, перед продолжением ра- боты улучшить условия вентиляции или использовать дыхательный аппа-

Соблюдайте данные сертификата безопасности производителя сухого

Опасность вследствие вредных для здоровья веществ. В связи с тем, что при обработке может образоваться опасная для здоровья пыль, перед нача- лом работ необходимо предпринять соответсвующие меры по предосто-

Опасность взрыва! Запрещается одновременно обраба- тывать легкие металлы и железосо- держащие детали. Если легкие металлы и железосодер- жащие детали обрабатываются по очереди, перед обработкой других ма- териалов необходимо произвести очистку производственного помеще- ния и вентиляционной системы. При работах в тесных помещениях позаботиться о достаточном возду- хообмене, чтобы сохранять концен- трацию углекислого газа в воздухе ниже опасной величины. При необходимости зафиксировать очищаемый объект.

Опасность получения травм через электростатические разряды, опа- сность повреждения электронных уз- лов. При работе по очистке очищаемый объект может электриче- ски заряжаться. Очищаемый объект заземлить и на протяжении всей рабо- ты по чистке удерживать заземление в вертикальном положении. 몇 Предупреждение Опасность повреждения инородными телами, попавшими в емкость с сухим льдом. Во время работы крышку емко- сти с сухим льдом держать закрытой. Заземляющий трос (только для IB 7/ 40 Advanced) электрически соединя- ется с очищаемым объектом или за- земляет его другим способом. Носить защитную одежду, перчатки, плотно прилегающие защитные очки и слуховую защиту. Активировать подачу сжатого возду-

Разблокировать аварийный выклю- чатель, повернув его. Подключение к электросети

Эксплуатация прибора 142 RU- 6 Выбрать надежное место положения и принять надежное положение тела, чтобы не потерять равновесие от силы отдачи струйного пистолета. Для предотвращения внезапного включения отдачи можно задать медленное повышение давления струи (см. пункт меню "Плавный пуск", „Обслуживание/основные на-

Нажать на кнопку предохранителя струйного пистолета. Активировать струю сухого льда на- жатием спускового рычага струйного пистолета и выполнить работу по

В варианте устройства IB 7/ 40 Advanced подмешивание гранул су- хого льда можно включать и выклю- чать при помощи кнопки "Вкл/выкл дозировки сухого льда", расположенной на струйном пистолете. При выклю- ченной дозировке кнопка светится кра- сным светом, а на дисплее появляется сообщение „Ice off“. Кроме того, для варианта устройства IB 7/40 Advanced можно регулировать давление струи и количество сухого льда с помощью кнопки на струйном пи-

몇 Предупреждение Опасность повреждения дозатора гря- зью. При работе со струей оставить крышку контейнера сухого льда закры- той, чтобы не допустить попадание счищаемой грязи. Отпустить спусковой рычаг струйно- го пистолета. Нажать на кнопку аварийного выклю-

Дозирование сухого льда останавлива- ется и поток воздуха из форсунки преры-

Прервать подачу сжатого воздуха. Разблокировать аварийный выклю- чатель, повернув его. Отпустить спусковой рычаг струйно- го пистолета. Во время перерывов в работе струй- ный пистолет можно повесить на держатель, имеющийся на аппарате.

При более длительных перерывах в эк- сплуатации гранулы сухого льда в кон- тейнере могут расплавиться. Работу по возможности не прерывать дольше, чем на 20 минут. При длительных пе- рерывах в работе опорожнить контей- нер с сухим льдом. Водоотстойник очищает подводимый к

сжатый воздух. Вследствие это- го, в водоотстойнике накапливается кон- денсат, который следует время от времени сливать. Установить подходящую емкость под отверстием для отвода конденсата. Медленно открыть клапан сброса давления и подождать, пока из при- бора не выйдет весь конденсат.

Утилизировать конденсат согласно требованиям по защите окружающей

Установите выключатель прибора в положение "I". Быстро нажать на кнопку "Статисти- ка" для отображения сведений о про- должительности работы. t: Продолжительность работы с мо- мента возврата в исходное положе-

T: Полное время работы. Быстро нажать на кнопку "Статисти- ка" для отображения сведений об об- работанном количестве сухого льда. m: Количество сухого льда с момен- та возврата в исходное положение. M: Общее количество сухого льда. Быстро нажать на кнопку "Статисти- ка" для отображения сведений о среднем потреблении сухого льда. q: Среднее потребление сухого льда с момента возврата в исходное поло-

Q: Общее среднее потребление су-

Повернуть пусковой переключатель по часовой стрелке. Удерживать кнопку "Статистика" на- жатой в течении 4 секунд.

Удаление суммарных значений невоз-

Одновременно нажать на кнопки "По- вышенное давление струи" и "Сни- жение давления струи" и удержать в нажатом состоянии, повернуть пу- сковой замок по часовой стрелке. В зависимости от режима работы, кноп- ки обладают следующими функциями:

Увеличение значения 2 Уменьшение значения 3 Переход к предшествующему пункту

4 Переход к следующему пункту меню Повернуть пусковой выключатель против часовой стрелки.

Опасность обморожений. Сухой лед имеет температуру -79 °C. Никогда не прикасайтесь к сухому льду и холодным частям аппарата без защиты. Носить защитные перчатки и защитную одеж-

Опасность получения травмы от раз- летающихся гранул сухого льда. Не на- правлять струйный пистолет на людей. Удалить третьи лица с места использования и не допускать во время эксплуатации (например, с помощью заграждения). Выключение в случае возникно- вения аварийной ситуации Начало работы после аварийного

Перерыв в работе Слить конденсат Функция статистики Вывод значения Установка первоначального значения Основные настройки

Плавный пуск продол- жительностью до до- стижения выбранного давления струи T_Dump 1, 2, 3, 4, 5 минут Продолжительность процесса удаления су-

Language metric, imperial Единицы измерения metric: кг/ч, мПа imperial: lbs, psi Lighting ON/OFF Включение/выключе- ние освещения фор- сунки (опция) Demo-Mode ON/OFF Демонстрационный режим: Имитируется обслуживание, подача сжатого воздуха и су- хого льда заблокиро-

Завершение основных настроек Вывод из эксплуатации 143RU- 7 Перекрыть подачу сжатого воздуха. Установить подходящую емкость под отверстием для отвода конденсата. Медленно открыть клапан сброса давления и подождать, пока из при- бора не выйдет весь конденсат и сжатый воздух. Установить под выходным отверсти- ем для сухого льда подходящую ем-

Нажать на кнопку "Опорожнение кон- тейнера для сухого льда" и подо- ждать до тех пор, пока контейнер не опорожниться. Опорожнение контейнера для сухого льда прекращается по прошествии предварительно заданного времени (см. „Основные настройки“). При необходимости несколько раз нажать на кнопку "Опорожнение кон- тейнера для сухого льда".

Утилизировать конденсат согласно требованиям по защите окружающей

Перевести переключатель в положе- ние "0/OFF". Отсоединить прибор от подачи сжа- того воздуха. Вытащите штепсельную вилку из ро-

Очистить и смотать трос с заземле-

Опасность несчастного случая от остатков сухого льда в аппарате. Пе- ред перевозкой в закрытых автомаши- нах сухой лед без остатка должен быть удален из аппарата во избежание опасности от углекислоты для едущих

Опасность получения травм и повре- ждений! При транспортировке следу- ет обратить внимание на вес устройства. Перед перевозкой выполнить все пункты, указанные в главе „Вывод из эксплуатации“. Положить аппарат на транспортное

Заблокировать тормоза рулевых ро-

Закрепить аппарат на автомашине натяжными ремнями.

Опасность получения травм и повре- ждений! При хранении следует обра- тить внимание на вес устройства. Это устройство разрешается хранить только во внутренних помещениях.

Опасность удушения вследствие нако- пления углекислого газа. Гранулы сухо- го льда хранить только в хорошо проветриваемых помещениях. Важным условием для надежной работы установки является регулярное техниче- ское обслуживание, согласно следую- щему плану технического обслуживания. Используйте только следующие ориги- нальные запасные части изготовителя или части, рекомендованные им: – запасные и изнашиваемые части, – принадлежности, – рабочие вещества, – моющие средства.

Опасность несчастных случаев при ра- ботах над аппаратом. Перед проведе- нием работ над прибором выполнить все пункты, указанные в главе „Вывод из эксплуатации“.

Опасность получения холодовых ожо- гов от сухого льда или холодных ча- стей аппарата. При работах с прибором носить соответствующую защитную одежду или удалить сухой лед и дать аппарату согреться. Никогда не класть сухой лед в рот. 몇 Предупреждение Опасность повреждения. Не очищать струйный пистолет растворителями, бензином или моющими средствами, содержащими растительные масла. Для обеспечения надежной эксплуата- ции установки рекомендуется заключе- ние договора о техническом обслуживании. Обратитесь, пожалуй- ста, в региональную сервисную службу фирмы “Kдrcher“ Тщательно проверить шланг струй- ного материала на трещины, переги- бы и прочие повреждения. Мягкие места на шланге указывают на износ на внутренней стороне шланга. Де- фектный или изношенный шланг за- менить на новый. Проверить электрокабеля и штекеры на повреждения. Дефектные части заменить в сервисной службе. Проверить сочленения на шланге струйного материала, на аппарате и на струйном пистолете на предмет повреждений и износа. Дефектный шланг заменить, дефектные сочле- нения на аппарате или струйном пи- столете заменить в сервисной

Проверить дозатор на повреждения и негерметичность. Если обнаруже- ны повреждения/негерметичные ме- ста, то сообщить об этом сервисной

Проверить прочность посадки колпа- ков крепления задних колес. Произвести проверку аппарата в сер- висной службе. Заменять шланг струйного материа- ла по крайней мере каждые 2 года. Для проведения определенных серви- сных работ необходимо снять части бо- ковой обшивки аппарата: 1 Боковая обшивка 2 Замок Замок вращать против часовой

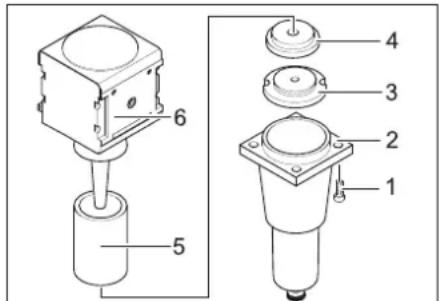

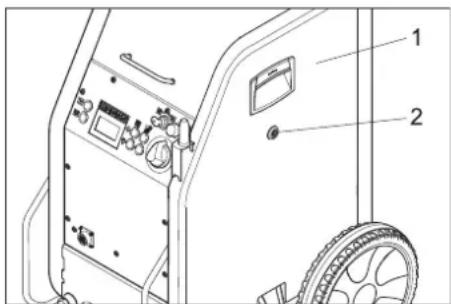

Снять боковую панель. 1 Винт 2 Нижняя часть 3 Гайка 4 Винт 5 Фильтровальная вставка 6 Верхняя часть Транспортировка

Техническое обслуживание

Указания по техническому обслу-

Договор о техническом обслужива-

План технического обслужива-

Ежедневно перед началом работы Каждые 100 рабочих часов Каждые 500 рабочих часов или еже-

Через каждые 2 года Открыть аппарат Работы по техническому обслу-

Заменить фильтровальную вставку в водоотстойнике 144 RU- 8 Выкрутить 4 винта. Снять нижнюю часть. Отвинтить гайку. Снять прокладку. Снять вставку фильтра и заменить ее на новую. Снова собрать водоотстойник в обратной последовательности. Согласно BGV D 26 специалистом долж- ны быть проведены следующие провер- ки аппарата. Результаты проверки необходимо зафиксировать в отчете проверки. Свидетельство проверки должно храниться оператором аппарата до следующей проверки. Проверить прибор на должное состо- яние и функционирование. Проверить прибор на должное состо- яние, функционирование и установ-

Проверить прибор на должное состо- яние, функционирование и установ-

Опасность несчастных случаев при ра- ботах над аппаратом. Перед проведе- нием работ над прибором выполнить все пункты, указанные в главе „Вывод из эксплуатации“.

Опасность получения холодовых ожо- гов от сухого льда или холодных ча- стей аппарата. При работах с прибором носить соответствующую защитную одежду или удалить сухой лед и дать аппарату согреться. Никогда не класть сухой лед в рот.

После перерыва в эксплуатации свыше одного года После перемены места установки После работ по обслуживанию или видоизменений, которые могут по- влиять на безопасность эксплуата-

Помощь в случае непола-

Неисправности, показываемые на дисплее

Контрольный ин- дикатор (KL) Возможная причина Способ устранения Кем прово-

E001 KL "Напряжение системы" горит кра- сным светом Напряжение в системе управ- ления слишком низкое Выключить прибор, немного подождать, снова включить прибор. Проверить розетку. При повторном появлении кода ошибки сообщить в сервисную службу Kärcher.

E002 KL "Аварийное вы- ключение" горит красным светом Кнопка аварийного выключе- ния нажата. Разблокировать аварийный выключатель, повер-

E003 KL "Сжатый воздух" горит красным све-

Давление подачи сжатого воз- духа слишком низкое Повысить давление. Выключить прибор, немного подождать, снова включить прибор.

E004 KL "Дозировка" го- рит красным све-

Сбой устройства дозатора Выключить прибор, немного подождать, снова включить прибор. При повторном появлении кода ошибки сообщить в сервисную службу Kärcher.

E005 KL "Струйный пи- столет" горит кра- сным светом Соединение между прибором и струйным пистолетом нару-

Проверить правильность соединения в линии управления. Проверить кабель управления на предмет повре-

E006 KL "Струйный пи- столет" горит кра- сным светом Короткое замыкание струйно- го пистолета или кабеля

Заменить струйный пистолет или струйный шланг с кабелем управления.

E007 KL "Сжатый воздух" горит красным све-

Повреждение регулирующего клапана сжатого воздуха Обратиться в сервисную службу. Оператор E008 KL "Струйный пи- столет" горит оран- жевым светом Спусковой рычаг струйного пистолета был нажат во вре- мя включения или разблоки- ровки аварийного выключателя. Отпустить спусковой рычаг струйного пистолета. Оператор 145RU- 9 Неисправности без указания на дисплее Неполадка Возможная причина Способ устранения Кем про-

Нет сообщения на дисплее при вклю- ченном главном вы-

Штепсельная вилка не вставлена в розет-

Вставьте штепсельную вилку электропитания в электророзетку.

Сработал предохранитель F1 Снять боковую панель и разблокировать пре- дохранитель F1, нажав на него.

Отсутствует струя сжатого воздуха не- смотря на нажатый спусковой рычаг У подачи сжатого воздуха слишком малое

Проверить давление. Оператор Установлено слишком низкое давление

Установить более высокое давление струи. Оператор Прервана подача напряжения Проверить подачу электропитания. Должен гореть зеленый контрольный индикатор „Ап- парат включен“.

Кнопка аварийного выключения нажата. Разблокировать аварийный выключатель, по- вернув его. Должен гореть зеленый контроль- ный индикатор „Аппарат включен“.

Неверно подключена линия управления Проверить соединение между линией управ- ления и струйным пистолетом, а также между линией управления и аппаратом.

Линия управления неисправна. Заменить шланг струйного материала. Оператор Струя сжатого воз- духа слишком сла-

Установлено слишком низкое давление

Установить более высокое давление струи. Оператор У подачи сжатого воздуха слишком низ- кое давление или объем подачи компрес- сора слишком низок. Проверить давление и объем подачи. Оператор Засор фильтровальной вставки в водоот-

Заменить фильтровальную вставку в водоот-

Засорился шланг струйного материала или струйный пистолет Дать оттаять шлангу и пистолету и устранить засор. Повысить рабочее давление и / или снизить дозировку сухого льда.

В струе сжатого воз- духа отсутствуют гранулы сухого льда Дозировка сухого льда выключена, (толь- ко в IB 7/40 Advanced), кнопка "Вкл/выкл дозировки сухого льда" на струйном пи- столете светится красным, на дисплее появляется индикация „Ice off“. Нажать кнопку "Дозировка сухого льда" на струйном пистолете.

Контейнер с сухим льдом пуст Наполнить контейнер сухим льдом Оператор Сухой лед расплавился Опорожнить контейнер и заполнить свежими гранулами сухого льда.

Вибратор на контейнере сухого льда не

Обратиться в сервисную службу. Оператор Приводной мотор дозатора перегружен Дать оттаять дозирующему устройству Оператор Выход сжатого воздуха в контейнере су-

Очистить канал выравнивания давления в до-

Дефективна дозировочная шайба в узле

Заменить дозировочную шайбу. Сервисная

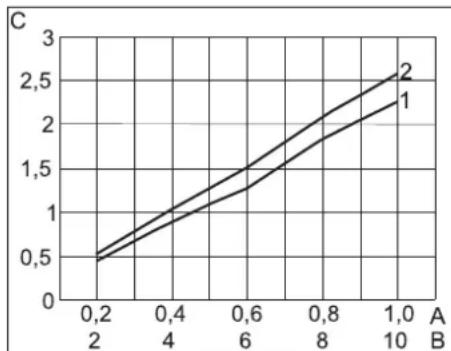

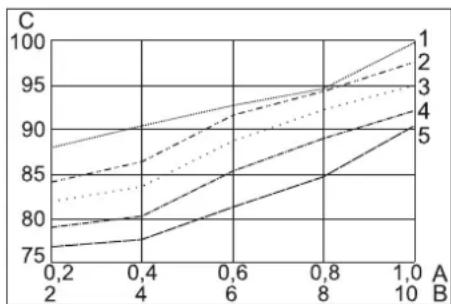

146 RU- 10 A Давление в МПa B Давление в барах C Объемный поток в м

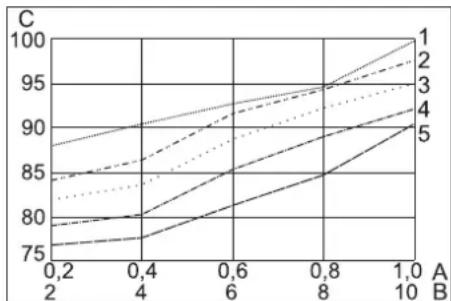

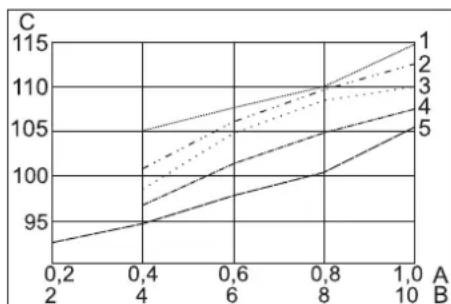

1 прямая форсунка 2 угловая форсунка A Давление в МПa B Давление в барах C Уровень шума в дБ(A) 1 Круглоструйная форсунка, короткая 2 Плоскоструйная форсунка, короткая 3 Плоскоструйная форсунка, установ- ленная под углом 4 Круглоструйная форсунка, длинная 5 Плоскоструйная форсунка, длинная, входит в объем поставки A Давление в МПa B Давление в барах C Уровень силы шума в дБ(A) 1 Круглоструйная форсунка, короткая 2 Плоскоструйная форсунка, короткая 3 Плоскоструйная форсунка, установ- ленная под углом 4 Круглоструйная форсунка, длинная 5 Плоскоструйная форсунка, длинная, входит в объем поставки Технические данные Электрические параметры Напряжение В 220...240 Вид тока 1~ Частота Гц 50 Потребляемая мощность кВт 0,6 Ток утечки, тип. мA 7,5 Защитный выключатель типа FI дельта I в A 0,03 Сжатый воздух Номинальный диаметр шланга дюймы 1/2 Подача давления (макс.) МПа (бар) 1,0 (10) Подача давления (мин.) МПа (бар) 0,2 (2) Потребление сжатого воздуха м

/мин 0,5...3,5 Качество сжатого воздуха * Данные о производительности Давление струи (макс.) МПа (бар) 1,0 (10) Сечение гранулы сухого льда (макс.) мм 3 Потребление сухого льда кг/ч 15...50

Объем контейнера с сухим льдом кг 15 Ширина мм 510 Глубина мм 768 высота мм 1096 Вес IB 7/40 Classic, готового к эксплуатации кг 93 Вес IB 7/40 Advanced, готового к эксплуатации кг 95 Вес IB 7/40 Classic, пустого, без оснастки кг 70 Вес IB 7/40 Advanced, пустого, без оснастки кг 71 Вес струйного прибора (шланг струйного материала, струйный пистолет, инструмен- тальная сумка) кг 6,75 Сила отдачи струйного пистолета (макс.) Н 30 Момент вращения струйного пистолета (макс.), только с угловой форсункой Н 8 Вибрация прибора Струйный пистолет м/с

1,2 Шланг материала для струйной обработки м/с

• сухим и не содержать масло, компрессор должен быть оснащен как минимум дополнительным охладителем, а маслоотде- литель должен быть подключен последовательно. Потребность в сжатом воздухе Уровень давления звука Уровень мощности шума 147RU- 11 Защитные очки с большим углом обзо- ра, с защитой от запотевания, № дета ли: 6.321-208.0 Перчатки для защиты от холода с проти- воскользящим профилем, соответству- ют категории III согласно EN 511, № детали: 6.321-210.0 Средства защиты органов слуха с дер- жателем для головного телефона, № де тали: 6.321-207.0 Круглоструйная форсунка, короткая № детали: 4.321-236.0 Круглоструйная форсунка, длинная № детали: 4.321-234.0 Плоскоструйная форсунка, короткая № детали: 4.321-237.0 Плоскоструйная форсунка, длинная, входит в объем поставки № детали: 4.321-235.0 Круглоструйная форсунка, согнутая под

№ детали: 4.321-249.0 Плоскоструйная форсунка, установлен- ная под углом № детали: 4.321-250.0

№ детали: 4.110-015.0 Удлинитель форсунки, длиной 300 мм № детали: 5.760-001.0

№ детали: 4.321-248.0 Рабочее освещение № детали: 2.815-421.0 В каждой стране действуют соответст- венно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Воз- можные неисправности прибора в тече- ние гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, про- давшую вам прибор или в ближайшую уполномоченную службу сервисного об- служивания. Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам ЕU. При внесении изменений, не согласованных с нами, данное заявление теряет свою

Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Уполномоченный сотрудник по ведению документооборота: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Принадлежности Защитное покрытие Струйное устройство

Заявление о соответствии

Продукт Распылитель сухого льда Тип: 1.574-xxx Основные директивы ЕU 2011/65/EU 2006/42/EC (+2009/127/EC) 2014/30/EC 2009/125/EG + 2009/1781 Примененные гармонизированные

239BG- 10 A Налягане в MPa B Налягане в bar C Обемен поток в м
