BEDIENUNGSANLEITUNG EWM 2 Premium Kärcher

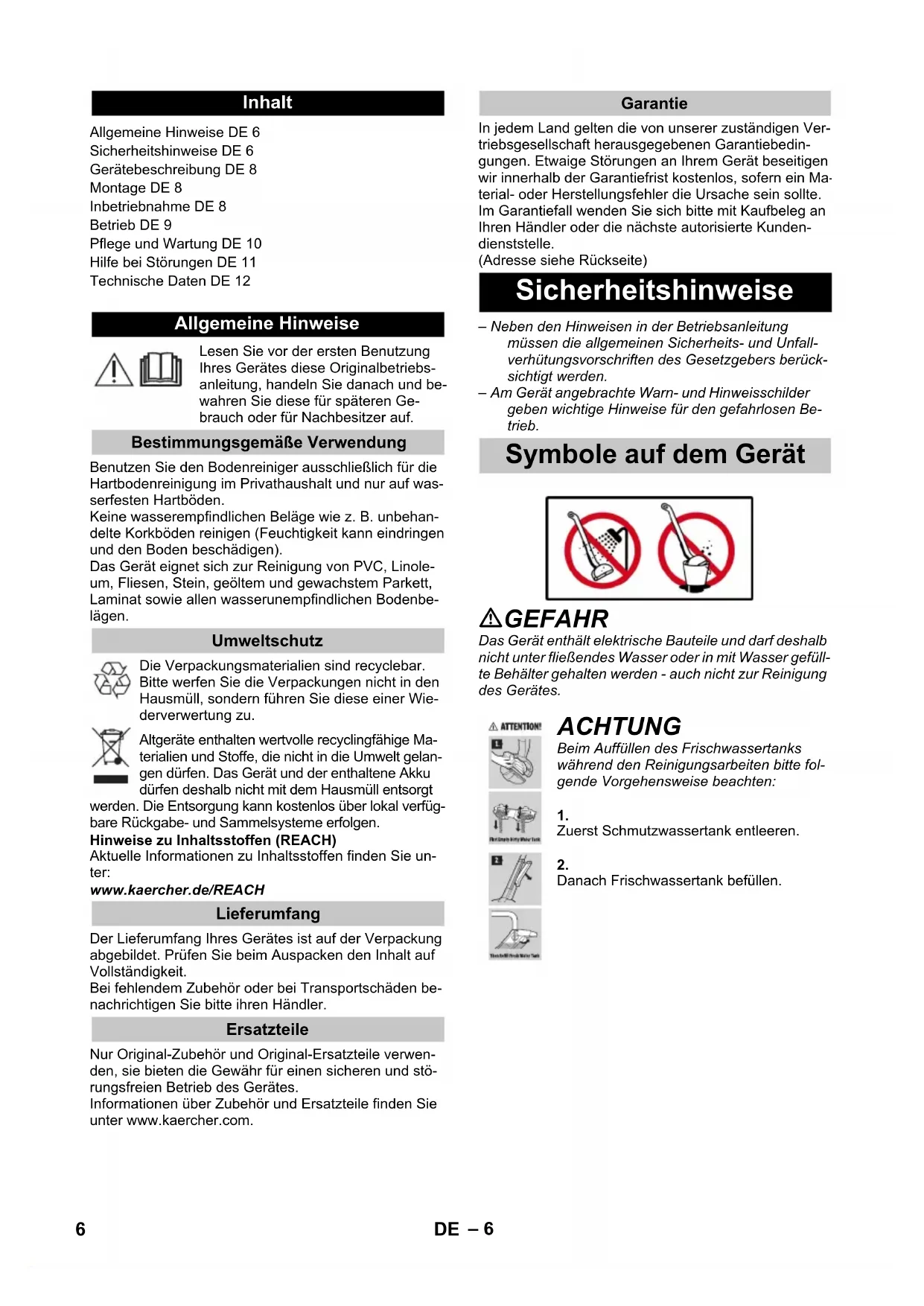

Foam Stop 5– 6 Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebs-anleitung, handeln Sie danach und be-wahren Sie diese für späteren Ge-brauch oder für Nachbesitzer auf.Benutzen Sie den Bodenreiniger ausschließlich für die Hartbodenreinigung im Privathaushalt und nur auf was-serfesten Hartböden.Keine wasserempfindlichen Beläge wie z. B. unbehan-delte Korkböden reinigen (Feuchtigkeit kann eindringen und den Boden beschädigen).Das Gerät eignet sich zur Reinigung von PVC, Linole-um, Fliesen, Stein, geöltem und gewachstem Parkett, Laminat sowie allen wasserunempfindlichen Bodenbe-lägen.Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wie-derverwertung zu.Altgeräte enthalten wertvolle recyclingfähige Ma-terialien und Stoffe, die nicht in die Umwelt gelan-gen dürfen. Das Gerät und der enthaltene Akku dürfen deshalb nicht mit dem Hausmüll entsorgt werden. Die Entsorgung kann kostenlos über lokal verfüg-bare Rückgabe- und Sammelsysteme erfolgen.Hinweise zu Inhaltsstoffen (REACH)Aktuelle Informationen zu Inhaltsstoffen finden Sie un-ter: www.kaercher.de/REACHDer Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit.Bei fehlendem Zubehör oder bei Transportschäden be-nachrichtigen Sie bitte ihren Händler.Nur Original-Zubehör und Original-Ersatzteile verwen-den, sie bieten die Gewähr für einen sicheren und stö-rungsfreien Betrieb des Gerätes.Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.In jedem Land gelten die von unserer zuständigen Ver-triebsgesellschaft herausgegebenen Garantiebedin-gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.(Adresse siehe Rückseite)– Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfall-verhütungsvorschriften des Gesetzgebers berück-sichtigt werden.– Am Gerät angebrachte Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Be-trieb. Inhalt Allgemeine Hinweise DE 6Sicherheitshinweise DE 6Gerätebeschreibung DE 8Montage DE 8Inbetriebnahme DE 8Betrieb DE 9Pflege und Wartung DE 10Hilfe bei Störungen DE 11Technische Daten DE 12 Allgemeine Hinweise Bestimmungsgemäße Verwendung Umweltschutz Lieferumfang Ersatzteile Garantie Sicherheitshinweise Symbole auf dem Gerät GEFAHR Das Gerät enthält elektrische Bauteile und darf deshalb nicht unter fließendes Wasser oder in mit Wasser gefüll-te Behälter gehalten werden - auch nicht zur Reinigung des Gerätes. ACHTUNG Beim Auffüllen des Frischwassertanks während den Reinigungsarbeiten bitte fol-gende Vorgehensweise beachten: Zuerst Schmutzwassertank entleeren. Danach Frischwassertank befüllen. 6 DE– 7 GEFAHR Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod füh- ren kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann. GEFAHR Gerät nicht ins Wasser tauchen! Das Gerät und das Zubehör vor Benutzung auf ord- nungsgemäßen Zustand prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. Das Ladegerät mit Ladekabel bei sichtbarer Be- schädigung unverzüglich durch ein Originalteil er- setzen. Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen. Reparaturarbeiten am Gerät dürfen nur vom auto- risierten Kundendienst durchgeführt werden. Das Gerät enthält elektrische Bauteile - nicht unter fließendem Wasser reinigen. Keine leitenden Gegenstände (z. B. Schrauben- dreher oder Ähnliches) in die Ladebuchse stecken. Keine Kontakte oder Leitungen berühren. Die Angabe der Spannung auf dem Typenschild muss mit der Versorgungsspannung übereinstimmen. Das Netzanschlusskabel nicht über scharfe Kanten ziehen und nicht einquetschen. 몇 WARNUNG Das Gerät darf nur an einen elektrischen An- schluss angeschlossen werden, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde. Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen. Aus Sicherheitsgründen empfehlen wir grundsätz- lich, das Gerät über einen Fehlerstromschutzschal- ter (max. 30mA) zu betreiben. GEFAHR Gefahr eines Stromschlags. Netzstecker und Steckdose niemals mit feuchten Händen anfassen. Ladegerät nicht in verschmutztem oder nassem Zustand benutzen. Ladegerät nicht in explosionsgefährdeter Umge- bung betreiben. Ladegerät nicht am Netzkabel tragen. Das Ladegerät nur in trockenen Räumen verwen- den und lagern. Netzkabel von Hitze, scharfen Kanten, Öl und sich bewegenden Geräteteilen fernhalten. Verlängerungskabel mit Mehrfachsteckdosen und gleichzeitigem Betrieb von mehreren Geräten sind zu vermeiden. Netzstecker nicht durch Ziehen am Netzkabel aus der Steckdose ziehen. Ladegerät nicht abdecken und Lüftungsschlitze des Ladegeräts frei halten. Ladegerät nicht öffnen. Reparaturen nur von Fach- personal ausführen lassen. Ladegerät nur zum Laden zugelassener Akku- packs verwenden. Das Ladegerät mit Ladekabel bei sichtbarer Be- schädigung unverzüglich durch ein Originalteil er- setzen. GEFAHR Gefahr eines Stromschlags. Den Akku keiner starken Sonneneinstrahlung, Hit- ze sowie Feuer aussetzen. 몇 WARNUNG Den Akku nur mit beiliegendem Originalladegerät oder einem von KÄRCHER zugelassenen Ladege- rät laden. Folgenden Adapter benutzen: Akku nicht öffnen, es besteht die Gefahr eines Kurzschlusses, zusätzlich können reizende Dämp- fe oder ätzende Flüssigkeiten austreten. Dieses Gerät enthält Akkus, die nicht austauschbar sind. GEFAHR Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Ge- rät auf Personen im Umfeld zu achten. Der Betrieb in explosionsgefährdeten Bereichen ist untersagt. Beim Einsatz des Gerätes in Gefahrbereichen sind die entsprechenden Sicherheitsvorschriften zu be- achten. Das Gerät nicht verwenden, wenn es zuvor herun- tergefallen, sichtbar beschädigt oder undicht ist. Verpackungsfolien von Kindern fernhalten, es be- steht Erstickungsgefahr! 몇 WARNUNG Das Gerät darf nicht von Kindern oder nicht unterwie- senen Personen betrieben werden. Dieses Gerät ist nicht dafür bestimmt, durch Perso- nen mit eingeschränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangels Er- fahrungen und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu Gefahrenstufen Elektrische Komponenten Ladegerät Akku Sicherer Umgang PS02 7DE– 8 benutzen ist und haben die daraus resultierenden Gefahren verstanden. Kinder dürfen mit dem Gerät nicht spielen. Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Gerät von Kindern fernhalten, solange es einge- schaltet oder noch nicht abgekühlt ist. Die Reinigung und Anwenderwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden. Das Gerät nur entsprechend der Beschreibung bzw. Abbildung betreiben oder lagern! 몇 VORSICHT Vor allen Tätigkeiten mit oder am Gerät Standsi- cherheit herstellen, um Unfälle oder Beschädigun- gen durch Umfallen des Geräts zu vermeiden. Niemals Lösungsmittel, lösungsmittelhaltige Flüs- sigkeiten oder unverdünnte Säuren (z. B. Reini- gungsmittel, Benzin, Farbverdünner und Azeton) in den Wassertank füllen, da sie die im Gerät verwen- deten Materialien angreifen. Das Gerät niemals unbeaufsichtigt lassen, solange es in Betrieb ist. Körperteile (z. B. Haare, Finger) von den rotieren- den Reinigungswalzen fern halten. Hände während der Reinigung des Bodenkopfes schützen, da Verletzungsgefahr durch spitze Ge- genstände (z. B. Splitter). Verbindungskabel von Hitze, scharfen Kanten, Öl und sich bewegenden Geräteteilen fernhalten. ACHTUNG Das Gerät nur einschalten, wenn Frischwassertank und Schmutzwassertank eingesetzt sind. Mit dem Gerät dürfen keine scharfen oder größe- ren Gegenstände (z. B. Scherben, Kieselsteine, Spielzeugteile) aufgenommen werden. Keine Essigsäure, Entkalker, ätherische Öle oder ähnliche Stoffe in den Frischwasserbehälter füllen. Ebenfalls darauf achten, dass diese Stoffen nicht auf- genommen werden. Gerät nur auf Hartböden mit wasserfester Be- schichtung (z. B. lackiertes Parkett, emaillierte Flie- sen, Linoleum) verwenden. Gerät nicht zur Reinigung von Teppichen oder Tep- pichböden verwenden. Gerät nicht über das Bodengitter von Konvektor- Heizungen führen. Das austretende Wasser kann nicht vom Gerät aufgenommen werden, wenn es über das Gitter geführt wird. Bei längeren Arbeitspausen und nach Gebrauch das Gerät am Hauptschalter / Geräteschalter ausschalten und Netzstecker des Ladegeräts ziehen. Das Gerät nicht bei Temperaturen unter 0 °C be- treiben. Das Gerät vor Regen schützen. Nicht im Aussenbe- reich lagern.

• EWM 2 ** EWM 2 Premium ACHTUNG Zu beachten ist, dass das Stromkabel durchgehend in der Führungsschiene liegt, bevor die Handgriffsleiste montiert wird. Abbildung Handgriffleiste bis zum Anschlag in das Grundge- rät einsetzen, bis sie hörbar einrastet. Handgriffleiste muss fest im Gerät sitzen. Abbildung Zur Standsicherung das Gerät in die Parkstation stellen. Abbildung Reinigungswalzen bis zum Anschlag auf die Wal- zenhalterung eindrehen. Auf die farbliche Zuordnung von Walzeninnenseite und Walzenhalterung am Gerät achten (z. B. blau zu blau). Nach dem Einbau überprüfen, ob Reinigungswal- zen fest sitzen. Abbildung Ladekabel des Ladegerätes in Ladebuchse am Gerät stecken. Netzstecker des Ladegeräts in Steckdose stecken. Abbildung Die LED-Kontrollleuchten zeigen den aktuellen La- dezustand des Akkus an. Beim Laden des komplett leeren Akkus blinken alle 3 LED-Kontrollleuchten von unten nach oben nach- einander auf. Bei 1/3 Akkuaufladung leuchtet die unterste LED dauer- haft, die beiden oberen LEDs blinken weiterhin. Bei 2/3 Akkuaufladung leuchten die beiden unteren LEDs dauerhaft, die oberste LED blinkt weiterhin. Nachdem der Akku vollständig aufgeladen ist, leuchten die 3 LED-Kontrollleuchten 60 Minuten konstant weiter. Nach dieser Zeit sind die LED- Kontrollleuchten erloschen. Abbildung Nach der Aufladung Netzstecker aus der Steckdo- se und Ladekabel aus der Ladebuchse nehmen. Gerätebeschreibung 1 EIN-/AUS-Schalter 2 Handgriff 3 Wandrutschsicherung Handgriff 4 Frischwassertank 5 Griffmulde Frischwassertank 6 Ladebuchse 7 Schmutzwassertank 8 Griffmulde Reinigungswalze 9 Reinigungswalzen 10 Bodenkopfabdeckung 11 Verriegelung Bodenkopfabdeckung 12 Akkuanzeige 13 Ladegerät mit Ladekabel 14 Parkstation 15 Aufbewahrung Walzen 16 * Reinigungsmittel RM 536 30 ml 17 ** Reinigungsmittel RM 534 30 ml 18 ** Reinigungsmittel RM 536 500 ml 9 ** Reinigungswalzen 2x Montage Inbetriebnahme Walzen montieren Ladevorgang 8 DE– 9 Abbildung Gerät in die Parkstation stellen. Abbildung Frischwassertank an Griffmulde greifen und aus dem Gerät herausnehmen. Abbildung Tankverschluss öffnen und zur Seite drehen. Abbildung Frischwassertank mit kaltem oder lauwarmen Lei- tungswasser befüllen. Nach Bedarf können KÄRCHER Reinigungs- bzw. Pfle- gemittel in den Frischwassertank gefüllt werden.* Markierung „MAX“ darf bei der Befüllung nicht überschritten werden. Tankverschluss schließen. Abbildung Frischwassertank in das Gerät einsetzen. Frischwassertank muss fest im Gerät sitzen. ACHTUNG *Auf die Dosierungsempfehlung der Reinigungs- bzw. Pflegemittel achten. ACHTUNG Abbildung Gerät kann nur angetrockneten Schmutz und Flüssig- keiten (max. 140 ml) aufnehmen. Abbildung Vor Arbeitsbeginn den Boden kehren oder saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz bzw. losen Partikeln befreit. Boden vor dem Einsatz des Gerätes an unauffälliger Stelle auf Wasserbeständigkeit überprüfen. Keine was- serempfindlichen Beläge wie z. B. unbehandelte Kork- böden reinigen (Feuchtigkeit kann eindringen und den Boden beschädigen). Hinweise Um Streifenmuster zu vermeiden, das Gerät vor der Verwendung auf empfindlichen Oberflächen, z. B. Holz oder Feinsteinzeug, an einer unauffälligen Stelle testen. Nicht auf einer Stelle verharren, sondern in Bewe- gung bleiben. Hinweise des Bodenbelagherstellers beachten. Abbildung Damit keine Fußabdrücke auf dem frisch gewischten Boden entstehen, rückwärts Richtung Tür arbeiten. Bodenreinigung erfolgt durch Vor- und Zurückbe- wegung des Gerätes in einer Geschwindigkeit wie beim Staubsaugen. Bei stärkeren Verschmutzungen das Gerät lang- sam über den Boden gleiten lassen. Das Ausüben von Druck auf das Gerät ist nicht not- wendig. Bei Lieferumfang der Walzenpaare in grau und gelb: Beide Walzenpaare haben die gleiche Funk- tionalität, können aber für unterschiedliche Anwen- dungsbereiche (farbliche Unterscheidung z. B. für Küche und Bad) verwendet werden. ACHTUNG Sobald das Gerät eingeschaltet wird, beginnen sich die Reinigungswalzen zu drehen. Damit sich das Gerät nicht von selbst fortbewegt, muss der Handgriff festge- halten werden. Sicherstellen, ob Frischwassertank mit Wasser befüllt und Schmutzwassertank im Gerät eingesetzt ist. Abbildung Zum Einschalten den Geräteschalter (Ein-/Aus) drücken. Mit Gerät mehrmals vor- und zurückfahren, bis Walzen ausreichend befeuchtet sind. Abbildung – 3 LEDs leuchten - 3/3 Akkulaufzeit (volle Laufzeit). – 2 LEDs leuchten - 2/3 Akkulaufzeit. – 1 LED leuchtet - 1/3 Akkulaufzeit. Ca. 2 Minuten bevor der Akku leer ist, blinkt die un- terste LED. Nachdem der Akku leer ist und sich das Gerät ab- geschaltet hat, blinkt die unterste LED 60 Sekun- den lang schneller. ACHTUNG Vor der Befüllung des Frischwassertanks bitte den Schmutzwassertank entleeren. So wird das Überlaufen des Schmutzwassertanks vermieden. Siehe Kapitel „Frischwassertank befüllen“. Siehe Kapitel „Schmutzwassertank entleeren“. Abbildung Gerät in die Parkstation stellen. Abbildung Verriegelung Bodenkopfabdeckung betätigen. Bodenkopfabdeckung abnehmen. Abbildung Schmutzwassertank aus dem Bodenkopf heraus- nehmen. Abbildung Die Klappen über den beiden Schmutzwassertank- kammern aufklappen. Schmutzwassertank entleeren. Abbildung Je nach Verschmutzung Bodenkopfabdeckung und Schmutzwassertank mit Leitungswasser reini- gen. Die Klappen der beiden Schmutzwassertankkam- mern können abgenommen und separat gereinigt werden. Die Klappen der beiden Schmutzwassertankkam- mern wieder einsetzen und schließen. Abbildung Den Schmutzwassertank in den Bodenkopf einset- zen. Abbildung Die Verriegelung der Bodenkopfabdeckung betäti- gen und die Abdeckung auf den Bodenkopf aufset- zen, dann die Verriegelung loslassen. Schmutzwassertank und Bodenkopfabdeckung müssen fest im bzw. am Gerät sitzen. Frischwassertank befüllen Betrieb Allgemeine Hinweise zur Bedienung Mit der Arbeit beginnen Akkulaufzeit Reinigungsflüssigkeit nachfüllen Schmutzwassertank entleeren 9DE– 10 ACHTUNG Bei längeren Arbeitspausen wird empfohlen das Gerät in die Parkstation zu stellen, um Schäden an sensiblen Böden durch feuchte Walzen zu vermeiden. Abbildung Gerät ausschalten, dazu Geräteschalter Ein-/Aus drücken. Abbildung Gerät in die Parkstation stellen. Abbildung Gerät ausschalten, dazu Geräteschalter Ein-/Aus drücken. Abbildung Gerät in die Parkstation stellen. ACHTUNG Nach Beendigung der Arbeit Gerät reinigen. Abbildung Falls sich noch Wasser im Frischwassertank befin- det, Wasser ausleeren. Abbildung bis Schmutzwassertank, Bodenkopfabdeckung und Reinigungswalzen reinigen. Siehe Kapitel „Schmutzwassertank reinigen“. Siehe Kapitel „Bodenkopf reinigen“. Siehe Kapitel „Walzen reinigen“. ACHTUNG Zur Vermeidung von Geruchsentwicklung müssen bei Lagerung des Gerätes Frischwasser- und Schmutzwas- sertank vollständig entleert werden. Nasse Walzen an der Luft trocken lassen (z. B. auf der Parkstation), die nassen Walzen zum Trocknen nicht in geschlossene Schränke stellen. Abbildung Das Gerät in die Parkstation stellen. Abbildung Zum Trocknen die nassen Walzen auf die Parksta- tion aufstecken. Gerät in trockenen Räumen aufbewahren. GEFAHR Abbildung Das Gerät enthält elektrische Bauteile und darf deshalb nicht unter fließendes Wasser oder in mit Wasser gefüll- te Behälter gehalten werden - auch nicht zur Reinigung des Gerätes. ACHTUNG Abbildung Um das Gerät zu reinigen, sind die einzelnen Kompo- nenten (Bodenkopfdeckel, Frisch- und Schmutzwasser- tank sowie Walzen) abzunehmen und separat zu reini- gen. Das Gerät selbst kann mit einem feuchten Tuch abgewischt werden. ACHTUNG Damit sich der Schmutz nicht im Tank festsetzt, muss der Schmutzwassertank regelmäßig gereinigt werden. ACHTUNG Die Bodenkopfabdeckung nicht in der Spülmaschine reinigen: Die Grundfunktion des Geräts kann beein- trächtigt werden, wenn sich die Bodenkopfabdeckung durch den Spülvorgang verzieht und die Abstreifkante dann nicht mehr richtig auf die Walzen drückt. Das Rei- nigungsergebnis verschlechtert sich. Abbildung Gerät ausschalten, dazu Geräteschalter Ein-/Aus drücken. Abbildung Das Gerät in die Parkstation stellen. Abbildung bis Schmutzwassertank aus dem Gerät nehmen. Siehe Kapitel „Schmutzwassertank entleeren“. Bodenkopfabdeckung, Schmutzwassertank und Schmutzwassertankklappen mit Leitungswasser reinigen. Die Klappen der beiden Schmutzwassertankkam- mern können abgenommen und separat gereinigt werden. Schmutzwassertank und Schmutzwassertankklap- pen können alternativ in der Spülmaschine gerei- nigt werden. Hinweis Die Gummierung bei den Klappen kann durch das Wa- schen in der Spülmaschine klebrig werden. Die Dicht- heit wird aber nicht beeinträchtigt. Abbildung bis Wenn kein weiterer Betrieb des Geräts erwünscht, Walzen ebenfalls reinigen. Siehe Kapitel „Walzen reinigen“. Abbildung bis Nach der Reinigung Schmutzwassertank mit Klap- pen und Bodenkopfabdeckung wieder in das Gerät einsetzen. ACHTUNG Bei Verschmutzung Bodenkopf reinigen. ACHTUNG Die Bodenkopfabdeckung nicht in der Spülmaschine reinigen: Die Grundfunktion des Geräts kann beein- trächtigt werden, wenn sich die Bodenkopfabdeckung durch den Spülvorgang verzieht und die Abstreifkante dann nicht mehr richtig auf die Walzen drückt. Das Rei- nigungsergebnis verschlechtert sich. Abbildung Gerät ausschalten, dazu Geräteschalter Ein-/Aus drücken. Abbildung Das Gerät in die Parkstation stellen. Abbildung Verriegelung Bodenkopfabdeckung betätigen. Bodenkopfabdeckung abnehmen. Abbildung Bodenkopfabdeckung unter fließendem Wasser reinigen. Schmutzwassertank und Walzen reinigen. Siehe Kapitel „Schmutzwassertank reinigen“. Siehe Kapitel „Walzen reinigen“. Walzenantrieb mit einem feuchten Tuch reinigen. Abbildung Bodenkopfabdeckung in Bodenkopf einsetzen. ACHTUNG Walzen sollten nach jedem Einsatz unter dem Wasser- hahn ausgewaschen oder in der Waschmaschine gerei- nigt werden damit sich keine Reinigungsmittelrückstän- de in den Walzen bilden, die mit der Zeit zu Schaumbil- dungen führen könnten. Betrieb unterbrechen Gerät ausschalten Gerät aufbewahren Pflege und Wartung Schmutzwassertank reinigen Bodenkopf reinigen Walzen reinigen 10 DE– 11 Falls das Gerät zur Walzenentnahme auf dem Boden abgelegt wird, muss der Frischwasser- und Schmutz- wassertank entleert werden. So wird vermieden, dass während der Bodenablage Flüssigkeiten aus den Tanks auslaufen. Abbildung Gerät ausschalten, dazu Geräteschalter Ein-/Aus drücken. Abbildung Das Gerät in die Parkstation stellen. Abbildung An Griffmulde Reinigungswalzen herausdrehen. Abbildung Reinigungswalzen unter fließendem Wasser reinigen. oder Reinigungswalzen in der Waschmaschine bei bis zu 60 °C waschen. ACHTUNG Bei Reinigung in der Waschmaschine keinen Weich- spüler verwenden. So werden die Mikrofasern nicht be- schädigt und die Reinigungswalzen behalten ihre hohe Reinigungswirkung. Die Reinigungswalzen sind nicht für den Trockner ge- eignet. ACHTUNG Um Waschmaschinenschäden zu vermeiden, wird empfohlen die Walzen in ein Wäschenetz zu legen und dabei die Waschmaschine mit zusätzlicher Wäsche zu beladen. Abbildung bis Nach der Reinigung Walzen auf die Parkstation stecken und an der Luft trocknen lassen. Zeitminimierung der Trocknung durch vorheriges Auswringen der Walzen möglich. Wenn kein weiterer Gerätebetrieb erwünscht, Bo- denkopfabdeckung und Schmutzwassertank eben- falls reinigen. Walzenantrieb mit einem feuchten Tuch reinigen. ACHTUNG Verwendung ungeeigneter Reinigungs- und Pflegemit- tel kann das Gerät beschädigen und zum Ausschluss von Garantieleistungen führen. Hinweis Nach Bedarf zur Bodenreinigung KÄRCHER Reini- gungs- oder Pflegemittel verwenden. Bei der Dosierung der Reinigungs- und Pflegemit- tel auf die Mengenangaben des Herstellers achten. Um Schaumbildung zu vermeiden, den Frischwas- sertank zuerst mit Wasser und dann mit Reini- gungs- oder Pflegemittel befüllen. Damit die Füllmenge „MAX“ vom Frischwassertank nicht überschritten wird, bei der Wasserbefüllung noch Platz für die Menge der Reinigungs- oder Pflegemittel lassen. Störungen haben oft einfache Ursachen, die Sie mit Hil- fe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kunden- dienst. Ladestecker/Netzstecker nicht korrekt angeschlossen. Ladestecker/Netzstecker korrekt anschließen. Akku ist leer. Gerät aufladen. Prüfen, ob das Ladekabel noch im Gerät steckt. Ladekabel ausstecken, da kein Betrieb bei einge- stecktem Ladekabel möglich. Unterste LED blinkt beim Einschalten des Geräts und das Gerät läuft nicht an. Akku ist leer. Gerät aufladen. Alle LEDs blinken gleichzeitig schnell. Gerät hat eine Motorblockade (z. B. aufgrund von zu starkem Druck auf die Walzen oder aufgrund von Fahren gegen eine Wand/Ecke). Gerät aus- und wieder einschalten. oder Nutzung von falschem oder defektem Netzteil. Original Netzteil verwenden/defektes Netzteil aus- tauschen. Die drei LEDs leuchten nacheinander im 1-Sekunden- takt auf. Gerät zu heiß während der Anwendung (z. B. bei Betrieb bei hohen Umgebungstemperaturen). Pause machen und Gerät abkühlen lassen. Wenn sich das Gerät zudem abschaltet: Pause machen und Gerät abkühlen lassen. Gerät lässt sich erst wieder einschalten, wenn es entsprechend abgekühlt ist. Walzen sind nicht ausreichend befeuchtet. Befeuchtung der Walzen durch mehrmaliges Vor- und Zurückfahren auf einer Stelle. Filter unter Frischwassertank ist falsch oder gar nicht eingesetzt. Sicherstellen, dass der Filter unter dem Frischwas- sertank richtig im Gerät sitzt. Schaumstoff mit gel- bem Pin in der Mitte muss nach oben zeigen. Hinweis Falls der Filter nicht vorhanden ist, kann dieser als Er- satzteil bestellt werden. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Kein Wasser im Frischwassertank. Wasser nachfüllen. Frischwassertank sitzt nicht richtig im Gerät. Frischwassertank so einsetzen, dass er fest im Ge- rät sitzt. Reinigungswalzen fehlen oder sind nicht richtig eingesetzt. Reinigungswalzen einsetzen bzw. Reinigungswal- zen bis zum Anschlag auf die Walzenhalterung ein- drehen. Reinigungswalzen sind verschmutzt oder abgenutzt. Reinigungswalzen reinigen. oder Reinigungswalzen ersetzen. Das Reinigungsmittel wurde vergessen, falsch dosiert oder es wurde ein falsches Reinigungsmittel verwendet Nur KÄRCHER Reinigungsmittel verwenden und auf die richtige Dosierung achten. Bodenkopfabdeckung nicht richtig montiert Prüfen, ob die Bodenkopfabdeckung richtig sitzt. Dazu Abdeckung entnehmen und erneut einset- zen. Reinigungs- und Pflegemittel Hilfe bei Störungen Akku wird nicht geladen Gerät lässt sich nicht einschalten LED-Fehleranzeige Walzen sind zu trocken Gerät nimmt Schmutz nicht auf 11DE– 12 Hinweis Eine leichte Schaumbildung im Bodenkopf während des Betriebs ist normal und führt zu keiner Beeinträchtigung der Funktion. Nur bei übermäßiger Schaumbildung (z. B. Schaumstreifen auf dem Boden) sind weitere Maß- nahmen notwendig. Falsches Reinigungsmittel oder falsche Dosierung. Nur KÄRCHER Reinigungsmittel verwenden und auf die richtige Dosierung achten. Die Funktionsweise des Geräts beruht auf dem Abstrei- fen des Schmutzes von den Reinigungswalzen. Dabei sammeln sich Schmutz und Reinigungsmittelrückstän- de von Bodenbelägen im Schmutzwassertank. Unter bestimmten Umständen kann dies zu Schaumbildung führen. Schmutzwassertank, Bodenkopfabdeckung und Reinigungswalzen reinigen. Walzen sind verschmutz. Walzen reinigen. Walzen sind nicht ausreichend befeuchtet. Befeuchtung der Walzen durch mehrmaliges Vor- und Zurückfahren auf einer Stelle. Falsches Reinigungsmittel oder falsche Dosierung. Nur KÄRCHER Reinigungsmittel verwenden und auf die richtige Dosierung achten. Es befinden sich Rückstände von Fremdreinigungsmit- teln auf dem Boden. Walzen gründlich mit Wasser von Reinigungsmit- telrückständen befreien. Boden mehrmals mit Gerät und sauberen Walzen reinigen ohne Reinigungsmittel zu verwenden. Da- durch werden Reinigungsmittelrückstände auf dem Boden entfernt. Walzen werden blockiert. Walzen entnehmen und prüfen, ob sich ein Gegen- stand in den Walzen verklemmt hat. Prüfen, ob die Walzen bis zum Anschlag auf die Walzenhalterung eingedreht sind. Prüfen, ob die Bodenkopfabdeckung richtig sitzt. Dazu Abdeckung entnehmen und erneut einsetzen. Bodenkopfabdeckung nicht richtig montiert Prüfen, ob die Bodenkopfabdeckung richtig sitzt. Dazu Abdeckung entnehmen und erneut einsetzen. Walzen sind abgenutzt. Walzen ersetzen. Schmutzwassertank ist überfüllt. Schmutzwassertank sofort leeren. Schmutzwassertank sitzt nicht richtig im Gerät. Überprüfen, ob die Bodenkopfabdeckung fest auf dem Schmutzwassertank sitzt. Überprüfen, ob die Schmutzwassertankklappen richtig verschlossen sind. ACHTUNG Handgriff nach dem Zusammenbau nicht mehr vom Grundgerät abnehmen. Die Abnahme des Handgriffs vom Grundgerät darf nur erfol- gen, wenn das Gerät zu Servicezwecken versendet wird. Abbildung Siehe Abbildung am Ende der Betriebsanleitung Schraubendreher im 90 Grad Winkel in die kleine Öffnung an der Rückseite des Handgriffs stecken und Handgriff abnehmen. ACHTUNG Bitte darauf achten, dass das Verbindungskabel zwi- schen Grundgerät und Handgriff nicht beschädigt wird. Vorsichtig ziehen, da sonst das Gerät beschädigt wer- den kann. Technische Änderungen vorbehalten! Schaumbildung im Bodenkopf und auf dem Boden Kein gutes Reinigungsergebnis Walzen drehen sich nicht Wasseraufnahme nicht optimal Gerät verliert Schmutzwasser Abnahme des Handgriffs vom Grundgerät Technische Daten Elektrischer Anschluss Spannung 100-240 V 1~50-60 Hz Schutzgrad IPX4 Gerät Schutzklasse III Ladegerät Schutzklasse II Nennleistung Gerät 40 W Nennspannung Akku 7,2-7,4 V Akkutyp Li-Ion Betriebszeit bei voller Akkula- dung 20 min Ladezeit bei leerem Akku 4 h Ausgangsspannung Ladegerät: 9,5 V Ausgangsstrom Ladegerät 0,6 A Leistungsdaten Walzenumdrehungen pro Minu-

• EWM 2 ** EWM 2 Premium

• EWM 2 ** EWM 2 Premium

• EWM 2 ** EWM 2 Premium

• EWM 2 ** EWM 2 Premium

• EWM 2 ** EWM 2 Premium

• EWM 2 ** EWM 2 Premium

• EWM 2 ** EWM 2 Premium
