Produkttyp	Akku-Stichsäge
Marke	Einhell
Modell	TEJS 1880 LiSolo
Stromversorgung	18 V Gleichspannung (Li-Ion Akku Power X-Change, nicht im Lieferumfang)
Hubfrequenz	0 - 2400 U/min
Hubhöhe	25,4 mm
Schnitttiefe (Holz)	80 mm
Schnitttiefe (Kunststoff)	12 mm
Schnitttiefe (Eisen/Aluminium)	10 mm
Gehrungsschnitt	Bis 47° (links und rechts)
Gewicht	1,6 kg
Schalldruckpegel	84 dB(A)
Schallleistungspegel	95 dB(A)
Vibrationswert (Holz)	7,417 m/s²
Vibrationswert (Metall)	2,619 m/s²
Hauptfunktionen	Verstellbarer Pendelhub (3 Positionen), LED-Beleuchtung, Absaugadapter, Parallelanschlag, Schnittlinienführung, Splitterschutz
Wartung und Reinigung	Mit einem feuchten Tuch und etwas Seife reinigen; Druckluft durch die Schlitze blasen. Keine wartungsbedürftigen Innenteile.
Sicherheit	Sägeblattschutz, Schalterverriegelung, Splitterschutz, Sicherheitshinweise enthalten
Ersatzteile	Sägeblätter, Führungsrolle, Splitterschutz, Akku, Ladegerät
Allgemeine Informationen	Lieferung ohne Akku und Ladegerät; kompatibel mit der Power X-Change Serie. Verwendung für Holz, Metall, Kunststoff.

Häufig gestellte Fragen - TEJS 1880 LiSolo EINHELL

Wie wechsle ich das Sägeblatt der Stichsäge TEJS 1880 LiSolo?

Zum Wechseln des Sägeblatts entfernen Sie zuerst den Akku. Stellen Sie den Pendelhubschalter auf Position D. Entfernen Sie die Schutzabdeckung, drücken Sie die Blattaufnahme und schieben Sie das Sägeblatt bis zum Anschlag ein, Zähne nach vorne. Lassen Sie die Aufnahme los, damit sie zurückgleitet und prüfen Sie, ob das Blatt fest sitzt.

Wie stelle ich den Pendelhub ein?

Verwenden Sie den Schalter für Pendelhub (Pos. 8) mit 3 Positionen: A (kein Pendelhub für harte Materialien wie Stahl), B (kleiner Pendelhub für Kunststoff und Holz), C (mittlerer Pendelhub für Fasermaterial). Passen Sie je nach Material an.

Wie verwende ich die Späneabsaugung?

Stecken Sie den Absaugadapter (Pos. 5) in die Fußplatte bis zum Einrasten. Schließen Sie den Schlauch eines Staubsaugers an die Öffnung an. Kann nicht bei Gehrungsschnitten verwendet werden. Achten Sie auf dichte Absaugung.

Wie lade ich den Power X-Change Akku?

Verwenden Sie nur ein Power X-Change Ladegerät. Setzen Sie den Akku in das an das Stromnetz angeschlossene Ladegerät ein. Die grüne LED blinkt während des Ladevorgangs. Wenn die grüne LED leuchtet, ist der Akku geladen. Lassen Sie ihn noch 15 Minuten für eine volle Ladung.

Wie führe ich einen Gehrungsschnitt durch?

Lösen Sie den Feststellhebel der Fußplatte, ziehen Sie die Fußplatte nach vorne und neigen Sie sie bis 47° nach links oder rechts. Nutzen Sie die Einrastpositionen bei 0°, 15°, 30°, 45°. Ziehen Sie den Hebel fest. Entfernen Sie den Parallelanschlag und den Splitterschutz für diesen Schnitt.

Wie mache ich parallele Schnitte?

Montieren Sie den Parallelanschlag, indem Sie die Befestigungsschrauben an der Fußplatte lösen und den Anschlag in die Führungen einsetzen. Stellen Sie den Abstand mit der Skala ein und ziehen Sie die Schrauben fest. Führen Sie den Schnitt entlang des Anschlags.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie Gehörschutz (84 dB), Staubmaske und Schutzbrille. Verwenden Sie das Gerät nicht ohne Sägeblattschutz. Entfernen Sie den Akku vor jeder Einstellung. Halten Sie das Gerät von Kindern fern.

Wie reinige ich die Stichsäge?

Reinigen Sie regelmäßig mit einem feuchten Tuch und Seife. Verwenden Sie keine aggressiven Reinigungsmittel. Blasen Sie Druckluft durch die Lüftungsschlitze und den Absaugadapter. Achten Sie darauf, dass kein Wasser ins Innere gelangt.

Wo kann ich Ersatzteile bestellen?

Besuchen Sie die Webseite www.isc-gmbh.info und geben Sie den Gerätetyp, die Artikelnummer, die Identifikationsnummer und das gewünschte Teil an. Verschleißteile umfassen Führungsrolle, Akku, Splitterschutz. Sägeblätter sind Verbrauchsmaterial.

Wie lagere ich die Stichsäge?

Lagern Sie das Gerät und sein Zubehör an einem trockenen, frostfreien Ort, der für Kinder unzugänglich ist. Die optimale Temperatur liegt zwischen 5 und 30 °C. Verwenden Sie vorzugsweise die Originalverpackung.

BEDIENUNGSANLEITUNG TEJS 1880 LiSolo EINHELL

Art.-Nr.: 43.212.00 I.-Nr.: 11025

-2-

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät, Heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

DieentsprechendenSicherheitshinweisefinden Sie im beiliegenden Heftchen!
Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bembilderungen und technischen Daten, mit denen diesen Elektrowerkzeug verstehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

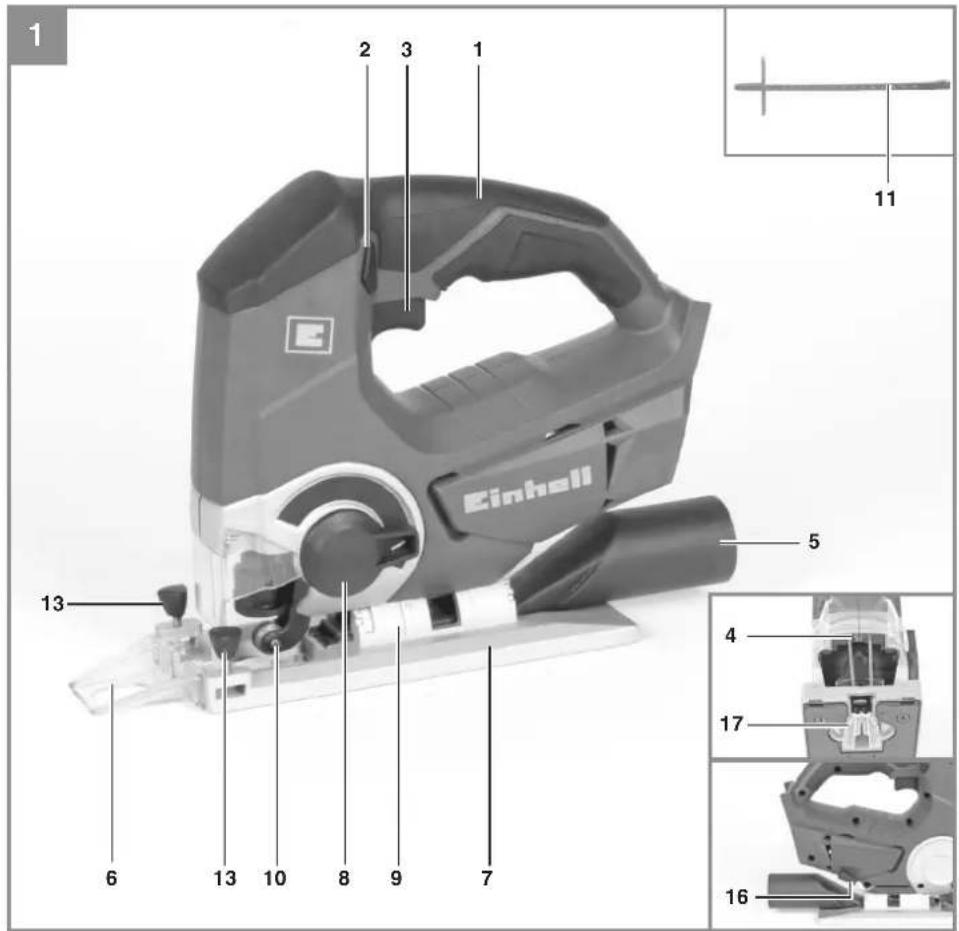

2.1 Gerätebeschreibung (Bild 1,2,3)

1.Handgriff
2. Sperr taste fur Ein-/Ausschalter
3. Ein-/Ausschalter
4. LED-Licht
5. Adapter für Spanabsaugung
6. Schnittlinienführung
7. Verstellbarer Sageschuh
8. Umschalter für Pendelhub
9. Gradskala für Sageschuh
10. Führungsrolle
11. Parallelanschlag
12. Sägeblatt (nicht im Lieferumfang enthalten)
13. Feststellschrauben für Parallelanschlag
14. Sägeblattaufnahme
15. Schutzabdeckung
16. Feststellhebel für Sageschuh
17. Splitschutz

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

• Akku-Stichsäge
• Parallelanschlag
• Adapter für Spanabsaugung
  Schnittlinienführung
• Splitschutz
  Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Die Akku-Stichsäge ist zum Sagen von Holz, Metallen, Buntmetallen und Kunststoff en unter Verwendung des entsprechenden Sägeblatts bestimmt.

Das Gerat darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

D

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

SpanningsversorgungMotor: 18Vdc.
Hubzahl: 0 - 2.400 min¹
Hubhöhe: 25,4 mm
Schnitttiefe Holz: 80 mm
Schnitttiefe Kunststoff: 12 mm
Schnitttiefe Eisen/Aluminium: 10 mm
Gehrungschnitt: bis 47^ (links und rechts)
Gewicht: 1,6 kg

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät geliefert undarf nur mit den Li-Ion Akkus der Power X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power X-Change Serie)dürfen nur mit den Power X-Chargern geladen werden.

Gefahr!

Gerausch und Vibration Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

Schaldruckpegel LpA .84dB(A)
Unsicherheit KpA 3dB
Schalleistungspegel LWA .95dB(A)
Unsicherheit KWA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.

Sagen von Spanplatte

Schwingungsemissionswert a_n = 7,417 ~m / s^2 Unsicherheit K = 1,5 ~m / s^2

Sagen von Metallblech

Schwingungsemissionswert a_h = 2,619~m / s^2 Unsicherheit K = 1,5m / s^2

Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genommen Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warning:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück beareritet wird.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitswise dem Gerat an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftenen:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

D

5. Vor Inbetriebnahme

Warning!

Ziehen Sie immer den Akku Heraus, bevor Sie Einstellungen am Gerat vornehmen.

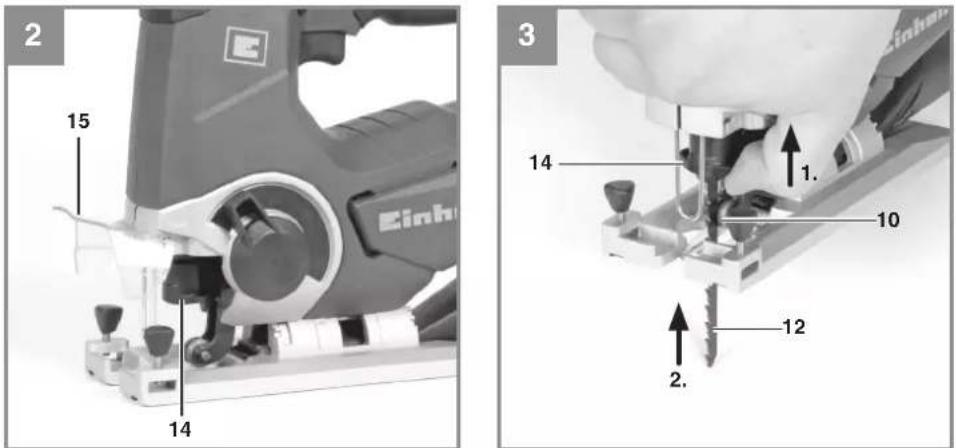

5.1 Schutzabdeckung (Bild 2/Pos. 15)

Die Schutzabdeckung (15) schützt vor versehentlichem Berühren des Sageblattes (12) und lasst dennoch den Blick auf den Schnittbereich zu.
Die Schutzabdeckung (15) muss beim Ausfuhren von Schnitten immer montiert und herunter geklappt sein.
Die Schutzabdeckung (15) kann wie in Abbildung 2 dargestellt nach oben geklappt werden.

5.2 Sägeblattwechsel (Bild 3/Pos. 12) Warning!

Ziehen Sie den Akku Heraus, bevor Sie ein Sägeblatt einsetzen oder austauschen.

• Sie können Sägeblätter ohne Benutzung weiterer Werkzeuge einsetzen oder austauschen.
• Stellen Sie den Umschalter für Pendelhub (8) auf Position D (siehe Bild 14).
  Die Zähne des Sägeblattes sind sehr scharf.
  Schutzabdeckung (15) entnehmen
  Die Säeblattaufnahme (14) drücken und das Säeblatt (12) bis zum Anschlag in die Säeblattaufnahme (14) führen (Bild 3). Die Säeblattzahnung muss nach vorne zeigen.
  Die Säeblattaufnahme (14) wieder zurück gleiten halten. Das Säeblatt (12) muss in der Führungsrolle (10) sitzen.
• Überprüfen ob das Sägeblatt (12) fest in der Aufnahme sitzt.
  Das Entfernen des Sägeblattes erfolgt in umgekehrter Reihenfolge.

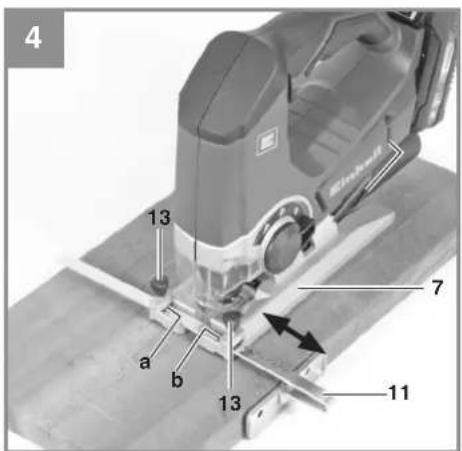

5.3 Montage des Parallelanschlages (Bild 4/Pos.11)

• Der Parallelanschlag (11) erlaubt es Ihnen parallele Schritte auszuführen.
  Lockern Sie die beiden am Sageschuh (7) gelegen den Feststellschrauben fur Parallelanschlag (13).
• Parallelanschlag (11) nun in die Führungen am Sageschuh (7) einschieben. Sie konnen den Parallelanschlag (11) an der linken oder an der rechten Seite des Gerätes einsetzen.
  Die Führungsleiste stets nach unten ausrichten. Setzen Sie mit Hilfe der

Messskala des Parallelanschlages (11) den benötigten Abstand fest undziehen Sie die Feststellschrauben für Parallelanschlag (13) wieder an.

Hinweis!

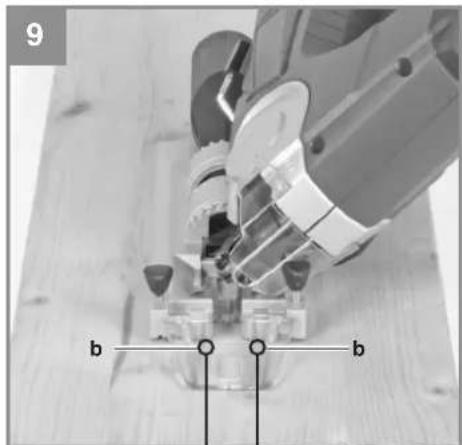

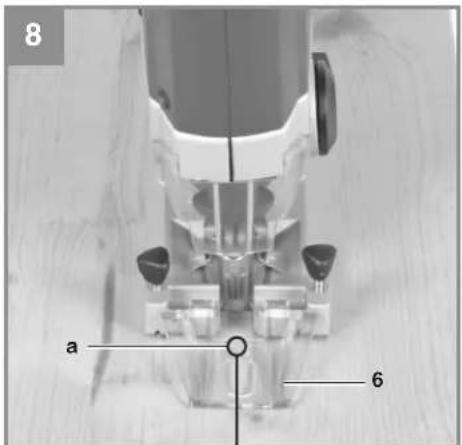

Der Ablesepunkt fur die Messkkala liegt an den Punkten (a) oder (b), wie in Bild 4 gezeigt, je nachdem von welcher Seite der Parallelanschlag eingesteckt wird.
Die Markierung in der Mitte des Sageschuhs dient nur zum Entlangschneiden einer Linie und nicht zum Ablesen der Messsskala.

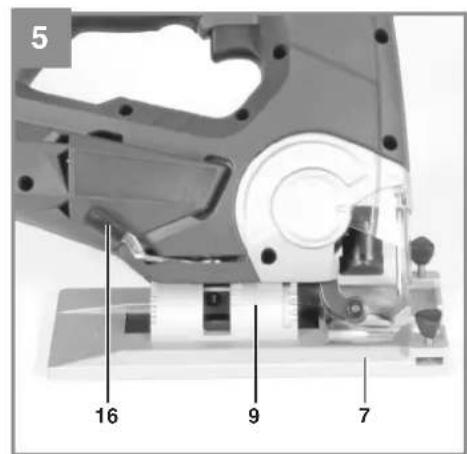

5.4 Einstellen des Sageschuhs für Gehrungs-schnitte (Bild 5)

Den Festellhebel für Sageschuh(16) am Sageschuh losen.
Den Sageschuh (7) leicht nach vorneziehen. Der Sageschuh kann nun bis zu 47^ nach links oder rechts geneigt werden.
- Wird der Sageschuh (7) wieder nach hinter geschoben, so funktioniert dies jeweils nur in den bei 0^ , 15^ , 30^ und 45^ befindlichen Raststellungen, welche an der Gradskala für Sageschuh (9) markiert sind. Sageschuh in entsprechende Position bringen und den Festellhebel für Sageschuh (16) anziehen.
- Der Sageschuh (7) kann jedoch auch ohne weiteres auf ein anderes Winkelmaß eingestellt werden. Sageschuh (7) hierzu nach vorne schiben, gewündschen Winkel einstehen und den Festellhebel für Sageschuh (16) wieder anziehen.

Hinweis! Bei Gehrangsschnitten müssen die Feststellschrauben für Paralellanschlag (13) und der Splitterschutz (17) halten.

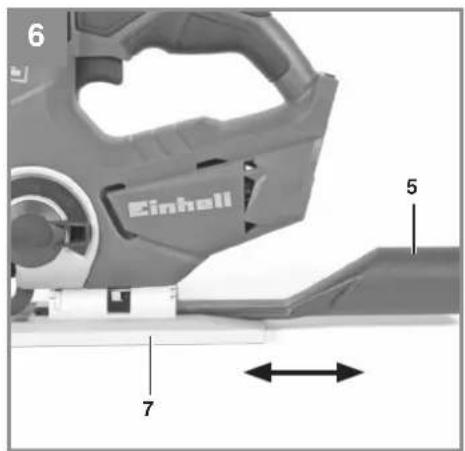

5.5 Adapter für Spanabsaugung (Bild 6/Pos. 5)

SchlieBen Sie ihre Akku-Stichsage mit dem Adapter fur Spanabsaugung (5) an einen Staubsauger an. Sie erreichen damit eine optimale Staubabsaugung vom Werkstuck. Die Vorteile: Sie schonen sowohl das Gerät als auch ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außerdem sauberer und sicherer.
- Bei der Arbeit entstehender Staub kann gefährlich sein.itte beachten Sie hierzu die Sicherheitshinweise.
- Setzen Sie den Adapter für Spanabsaugung (5) wie in Abbildung 6 dargestellt ein. Der Adapter für Spanabsaugung (5) muss hörbar einrasten, so dass er fest im Sageschuh (7) sitzt. Bei Gehrungsschnitten kann der

D

Adapter für Spanabsaugung (5) nicht verwendet werden.

• Stecken Sie den Saugschlauch ihres Staubsaugers auf die Öffnung des Adapter für Spanabsaugungs (5). Achten Sie auf luftdichte Verbindung der Geräte.

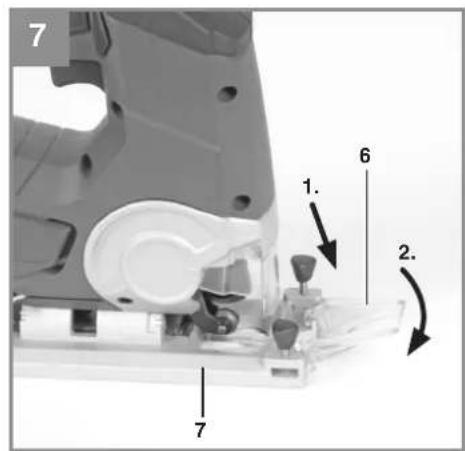

5.6 Schnittlinienfuhrung (Bild 7-9 / Pos. 6)

Mit der Schnittlinienführung (6) konnen Sie genaue Schnitte nach Schnittlinien, die auf dem Werkstück aufgezeichnet sind, durchführten. Montieren Sie die Schnittlinienführung, indem Sie sie oben auf dem Sageschuh (7) aufsetzen und unter einrasten lassen, wie in Bild 7 gezeigt. Verwenden Sie die Markierung (a) bei der 0^ Winkeleinstellung (Bild 8) und die Markierung (b) bei der 45^ Winkeleinstellung (Bild 9). Für die Winkeleinstellung siehe Punkt 5.4

Achtung! Probeschnitt mit einem Abfallholz durchführren.

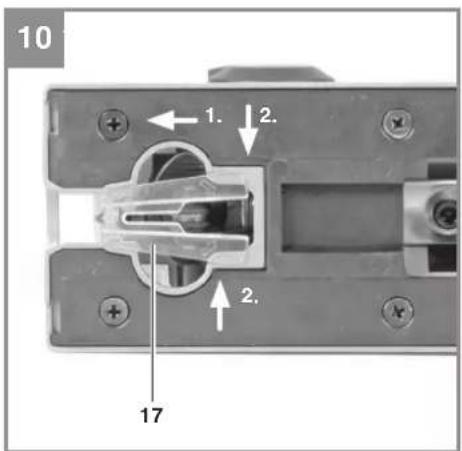

5.7 Splitschutz (Bild 10 / Pos. 17)

Der Splitterschutz sorgt davon, daß das zu bearbeitende Material während des Sagens nicht absplittert oder ausbricht.

Setzen Sie den Splitterschutz, wie in Bild 10 dargestellt, von unter in den Sageschuh (Punkt 1). Drucken Sie den Splitterschutz anschließend hinten zusammen und rasten diesen im Sageschuh ein, um ihn zu befestigen (Punkt 2).

Hinweis! Der Splitterschutz kann nur bei 0^ Schnitten verwenden werden und muß bei Gehrungsschnitten bis 47^ entfern't werden!

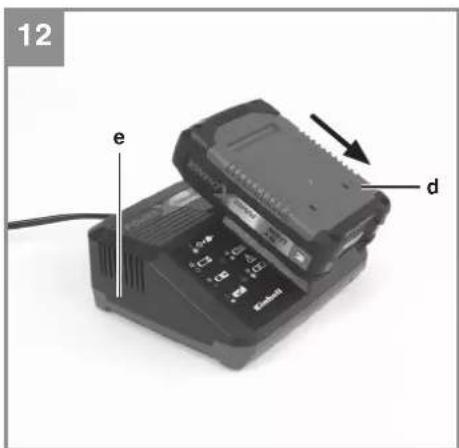

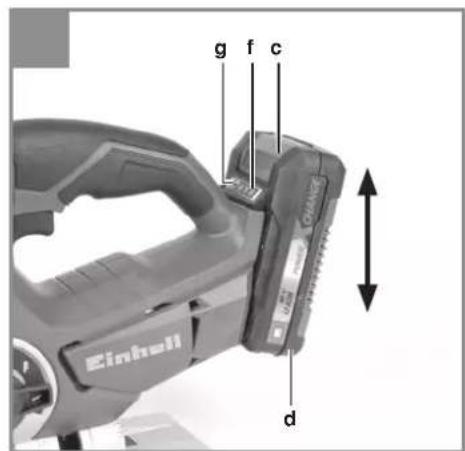

5.8 Laden des LI-Akku-Packs (Abb. 11-12)

1. Akku-Pack (d) aus dem Handgriff hersausziehen, bzw die Rasttaste (c) nach untendrucken.
2. Vergleichen, ob die auf dem Typenschild angegegebene Netzpannung mit der vorhandenen Netzpannung übereinstimmt. Stecken Sie den Netzstecker des Ladgerats (e) in die Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi den Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte
ob an der Steckdose die Netzspannung vorhanden ist.

ob ein einwandfreiert Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat und Ladeadapter
und den Akku-Pack
an unseren Kundendienst zu senden.

5.9 Akku-Kapazitätsanzeige (Abb. 11/Pos. f)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (g). Die Akku-Kapazitätsanzeige (f) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED('s) leuchten

Der Akku verfügbar über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Der Akku wurde tiefentladen und ist defekt. Ein defekter Akku darf nicht mehr verwendet und geladen werden!

6. Bedienung

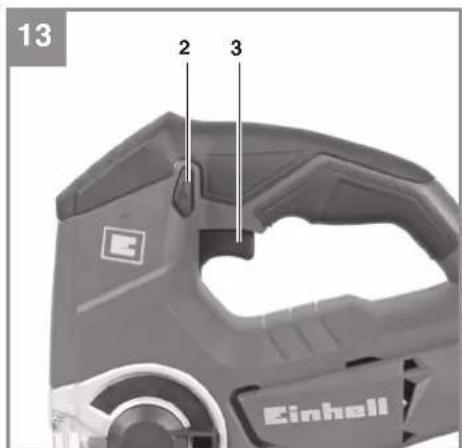

6.1 Ein/Ausschalter (Bild 13/Pos. 3)

Einschalten:

Erst Sperrtaste fur Ein-/Ausschalter (2) und dann Ein-/Ausschalter (3) drucken.

Mit dem Ein-/Ausschalter (3) konnen Sie die Hubzahl stufenlos steuern. Je weiter Sie den Schalter drücken,esto hoher ist die Hubzahl.

Ausschalten:

Sperrtaste für Ein-/Ausschalter (2) und Ein-/Ausschalter (3) loslassen.

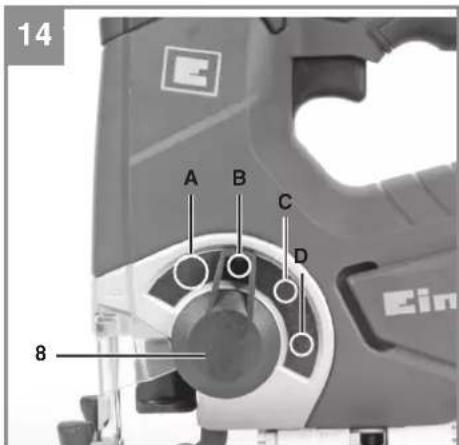

6.2 Einstellung Pendelhub (Bild 14/Pos. 8)

Am Umschalter fur Pendelhub (8) kann die stärke der Pendelbewegung des Sägeblattes (12) beim Hub eingestellt werden.
- Sie können Schnittgeschwindigkeit, Schnitt-leistung und Schnittbild an das zu bearbeiten de Werkstück anpassen.

Stellen Sie den Umschalter für Pendelhub (8) auf eine der folgenden Positionen:

D

Position A = Keine Pendelung

Material: Gummi, Keramik, Aluminium, Stahl

Anmerkung: Für feine und saubere Schnittkanten,)dunne Materailien (z.B. Bleche) und harte Materialien.

Position B = Kleine Pendelung

Material: Kunststoff, Holz, Aluminium

Anmerkung: Für harte Materialien

Position C = Mittlere Pendelung

Material: Holz

Position D = Großbe Pendelung

Material: Holz

Anmerkung: Für weiche Materialien und Sagen in Faserrichtung

Die Beste Kombination von Drehzahl- und Pendelhubeinstellung ist vom zu bearbeitenden Material abhängig. Wir empfehlen die ideale Einstellung stets anhand eines Probeschnittes an einem Abfallstück zu ermitteln.

6.3 Ausführren von Schnitten Vorsicht!

• Stellen Sie sicher, dass der Ein-/Ausschalter (3) nicht eingedrückt ist. Verbinden Sie erst dann den Akku mit dem Gerät.
  Schalten Sie die Akku-Stichsäge nur mit eingesetztem Sägeblatt ein.
• Verwenden Sie nur einwandfrei Sägeblätter. Wechseln Sie stumpfe, verbogene oder rissige Sägeblätter sofort aus.
• Platzierten Sie den Sägefuß flach auf dem zu bearbeitendem Werkstuck. Schalten Sie die Akku-Stichsäge ein.
• Lassen Sie das Sägeblatt anlaufen, bis es die volte Geschwindigkeit erreicht hat. Führten Sie dann das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie dazu nur leichten Druck auf das Sägeblatt aus.
• Beim Sagen von Metall sollen die Schnittlinie mit einem geeigneten Kuhlmittel bestrichen werden.

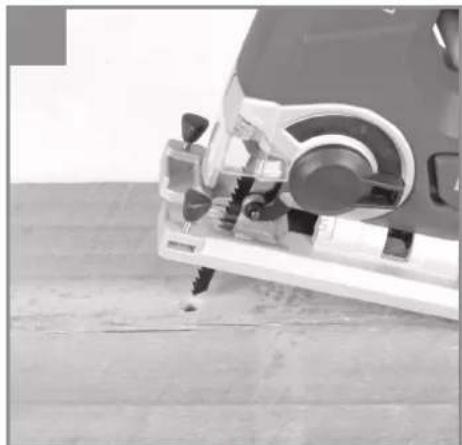

6.4 Aussagen von Bereichen (Bild 15)

Bohren Sie mit einer Bohrmaschine innerhalb des auszusagen den Bereiches ein 10 mm groBes Loch. Führten Sie das Sägeblatt in theses Loch ein und beginnen Sie, den gewünschten Bereich auszusagen.

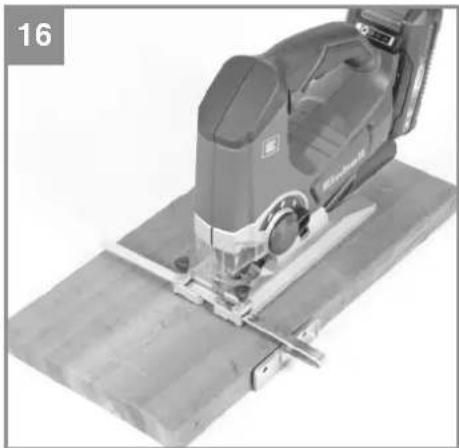

6.5 Ausführren von Parallelschnitten (Bild 16)

• Parallelanschlag montieren und entspre

chend justieren (siehe Punkt 5.3).

• Hinweise in Punkt 6.3 beachten.
  Schnitt wie in Bild 16 dargestellt ausführten.

6.6 Gehrungsschnitt (Bild 9)

• Winkel am Sageschuh entsprechend einstellen (siehe Punkt 5.4)
• Hinweise in Punkt 6.3 beachten.
  Schnitt wie in Bild 9 dargestellt ausführten.

6.7 LED-Licht (Bild 1/Pos. 4)

Das LED-Licht (4) erfolgt das zusätzliche Ausleuchten der Schnittstelle. Das LED-Licht (4) leuchtet automatisch, sobald Sie den Ein-/Ausschalter (3) drucken.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Akku heraus.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Entfernen Sie hierzu auch den Adapter für Spanabsaugung und blasen diesen eben falls mit Druckluft, bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angeifen. Achten Sie daraufuf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

D

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende

Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilsummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info finden Sie unter www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschieten Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehoren nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lager-temperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden
		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
		Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnahme: Entnahmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
		Das Ladegerät bef i ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trozdem weiter geladen werden.
Blinkt Blinkt Fehler
		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnahme: Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnahme: Entnahme: Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführrt werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroffen sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibeile* Führungsrolten, Akku, Splitterschutz
Verbrauchsmaterial/Verbrauchsteile*Sägeblätter
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telephone: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

Alle LED'er blinker:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Position B = Svag pendelröse

Endast for EU-länder

4. Technische gegevens

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschikt over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu.

Alle LEDs knipperen:

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Akku-Stichsage TE-JS 18 Li / Ladegerat Power-X-Charger (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426
Notified Body:
(EU)2016/425
2011/65/EU_EU)2015/863

2006/42/EC

Annex IV Notified Body: Reg.No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = KW; L/O = cm

Notified Body:

2012/46/EU_(EU)2016/1628

Emission No.:

Standard references: EN 62841-1; EN 62841-2-11; EN 62233; EN 60335-1; EN 60335-2-29; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 19.08.2019

Yang/Product-ManagementAndreasWeichselgartner/Genera-Manager

First CE:12

Art-No.:43.212.00

I-No.:11025
