HF 3360 COM1 - Bewegungsmelder STEINEL - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Hochfrequenz-Bewegungsmelder
Abmessungen Aufputzmontage (rund)	Ø126 x 52 mm
Abmessungen Aufputzmontage (quadratisch)	95 x 95 x 52 mm
Abmessungen Unterputzmontage (rund)	Ø124 x 64 mm
Abmessungen Unterputzmontage (quadratisch)	94 x 94 x 64 mm
Stromversorgung	220-240 V, 50/60 Hz
Max. Leistung (Glühlampe/Halogen)	2000 W
Erfassungswinkel	360° mit einem Öffnungswinkel von 180°
Montagehöhe	2 bis 2,8 m
Erfassungstechnologie	5,8 GHz Hochfrequenz
Sendeleistung	ca. 1 mW
Nachlaufzeit	5 s bis 15 min + Impulsmodus (ca. 2 s)
Helligkeitseinstellung	2 bis 1000 lx + Teach-Modus
Dauerlicht	Schaltbar (4 h)
Schutzart (Aufputz / Unterputz)	IP54 / IP20
Betriebstemperatur	-20 °C bis +50 °C
Netzanschluss	max. 2,5 mm²
Max. kapazitive Last	176 μF
Reinigung	Mit einem feuchten Tuch ohne Reinigungsmittel reinigen
Garantie	5 Jahre
Optional erhältliches Zubehör	Fernbedienungen RC5, RC8, Smart Remote

Häufig gestellte Fragen - HF 3360 COM1 STEINEL

Wie stelle ich die Einschalthelligkeit ein?

Drehen Sie den Helligkeitsregler: Position 2 lx für Dämmerung, Position 1000 lx für Tagbetrieb. Für automatische Einstellung stellen Sie den Regler auf Teach, nachdem Sie die gewünschte Umgebungshelligkeit erreicht haben.

Wie stelle ich die Reichweite des Melders ein?

Verwenden Sie den Reichweitenregler: von 0,1 m (Minimum) bis 0,8 m (Maximum). Passen Sie ihn schrittweise Ihren Bedürfnissen an.

Wie stelle ich die Nachlaufzeit der Beleuchtung ein?

Drehen Sie den Nachlaufzeitregler: von 5 Sekunden bis 15 Minuten. Der Timer startet bei jeder neuen Bewegungserkennung neu.

Wie verwende ich die Dauerlichtfunktion?

Installieren Sie einen Netzschalter am Stromkabel. Zur Aktivierung des Dauerlichts betätigen Sie den Schalter 2 Mal schnell hintereinander (AUS dann EIN). Der Melder bleibt 4 Stunden eingeschaltet (rote LED leuchtet). Zur Deaktivierung betätigen Sie den Schalter 1 Mal.

Was tun, wenn der Melder nicht einschaltet?

Überprüfen Sie die Sicherung, den Wechselschalter und die Verkabelung. Stellen Sie sicher, dass die Helligkeitseinstellung tagsüber nicht im Nachtmodus ist. Ersetzen Sie ggf. die Glühbirne.

Was tun, wenn der Melder nicht ausschaltet?

Überprüfen Sie, ob keine kontinuierliche Bewegung erfasst wird. Wenn das Dauerlicht aktiv ist (rote LED leuchtet), deaktivieren Sie es. Warten Sie das Ende der Nachlaufzeit ab, wenn ein paralleler Melder noch aktiv ist.

Wie installiere ich den Melder an der Decke?

Schalten Sie die Stromversorgung aus. Montieren Sie das Lademodul an der Decke (Unterputz oder Aufputz je nach Modell). Schließen Sie das Netzkabel an (L, N, PE, L'). Stecken Sie das Erfassungsmodul und die Abdeckung auf.

Wie verwende ich die Fernbedienung RC5?

Die Fernbedienung RC5 ermöglicht das Ein-/Ausschalten des Lichts, die Aktivierung des Dauerlichts für 4 Stunden und das Zurücksetzen des Benutzers. Richten Sie sie auf den Melder und befolgen Sie die Anweisungen in der Bedienungsanleitung der Fernbedienung.

Wie reinige ich den Melder?

Verwenden Sie ein feuchtes Tuch ohne Reinigungsmittel. Vermeiden Sie scheuernde Produkte. Nicht in Wasser eintauchen.

Wie lautet die Garantie für das Produkt?

Steinel gewährt 5 Jahre Garantie auf Material- und Herstellungsfehler. Zur Geltendmachung der Garantie kontaktieren Sie Ihren Händler mit dem Original-Kaufbeleg.

BEDIENUNGSANLEITUNG HF 3360 COM1 STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

Contact

www.steinel.de/contact

110059314 06/2019 A Technische Änderungen vorbehalten. / Subject to technical modification without notice.

STEINEL

PROFESSIONAL

Information

HF 3360 COM1

Part 1

DE. 12 Texttell beachten!
GB. 21 Follow written instructions!
FR. 30 Se référer à la partie texte!
NL 39 Let op de tekst!
IT 48 Seguire attentamente le istruzioni
ES.57 iTengase en cuesta el texto!
PT. 66 Siga as Instruções escritas!
SE 75 Iakttatexten!
DK. 84 Folg den skriftlige vegjedning!
FI. 93 Huomaa tekstiosio!
NO. 102 Se de skriftlige instruksene!
GR. 111 Tnpertvpannc oohyiec!
TR. 120 Metin kismini dikkate alin!
HU 129 Szöveges részre figyeln!

Part 2

CZ. 30 Dodrjutte informace v textové caskil
SK. 39 Dodrziavaje informacie v textovej casti!
PL 48 Postepowac zgodnie z instrukjoa!
RO. 57 Respectati instructiunile scris!
SI. 66 Upostevajte del besedila!
HR. 75 Pridravajte se pisanih uputa!
EE 84 Jargige tekstlosa!
LT. 93 Laikykites rasytiniu instrukcij!Pieversiet
LV. 102 uzmanibu tekstam!
RU 111 ObpaTMe BHMMHHe Ha TeKcToByo
BG. 120 acbIa Ce B3eMe npedn TeKCTOBATA
CN. 129 Hact!注意正文！

DE

1. Zu dieser Dokument

• Bitte sorgfaltig lesen und aufbewahren!
  -Urheberrechtlichgeschutzt.
  Nachdruck, auch auszugswirse, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschnitt dienen, vorbehalten.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeitsen am Sensor die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschleiße elektrische Leitung spannungsfrei sein. Daher als erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprufer überprüften.
• Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (DE - VDE 0100, AT - ÖVE-EN 1, CH - SEV 1000)

3. HF 3360 COM1

Bestimmungsgemäß Gerbrauch

• Sensor zur Decken- und Wandmontage im Innenbereich geeignet

Der HF 3360 COM1 ist ein aktiver Bewegungsmelder. Er reagiert temperaturunabhängig auf kleinste Bewegungen. Der integrierte HF-Sensor sendet hochfrequente elektron magnetische Weilen (5,8 GHz) aus und empfängt deren Echo. Bei der klinsten Bewegung im Erfassungsbereich wird die Echoveränderung vom Sensor wahrgenommen. Ein Microprocessor besteht dann den Schättbefehl " Licht einschalten" aus. Eine Erfassung durch Turen, Glasscheiben oder)dünne Wände ist möglich.

Alle Funktionseinstellungen können optional über die Fernbedienungen RC5, RC8 sowie die Smart Remote vorgenommen werden. ( "7. Zubehor")

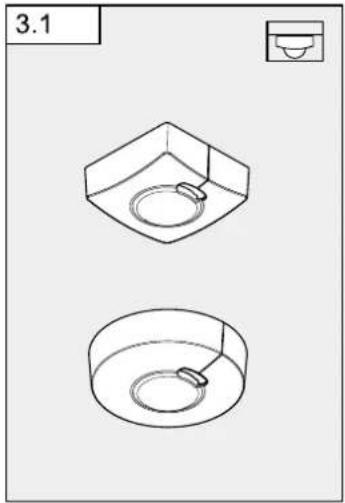

Lieferumfang Unterputzmontage (Abb. 3.1)

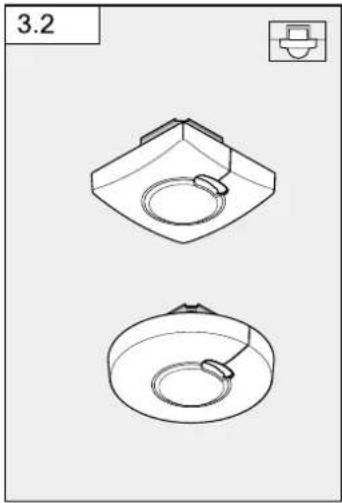

Lieferumfang Aufputzmontage (Abb. 3.2)

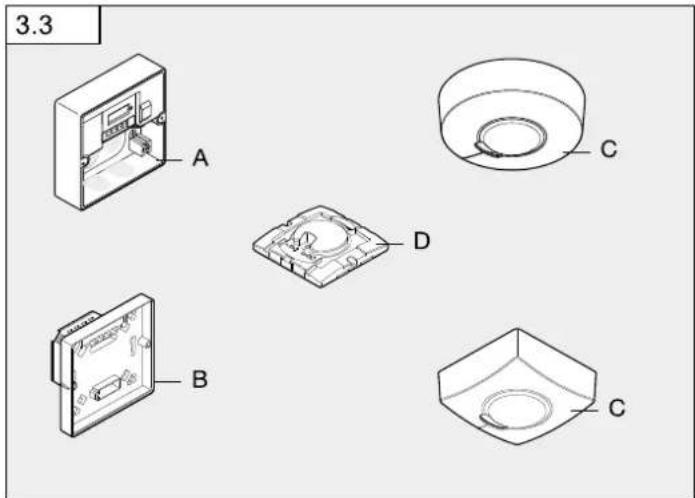

Geräteübersicht (Abb. 3.3)

A Lastmodul Zuleitung Aufputz
B Lastmodul Zuleitung Untertptuz
C Designblende rund oder eckig
D Sensormodul

ProduktmaBe

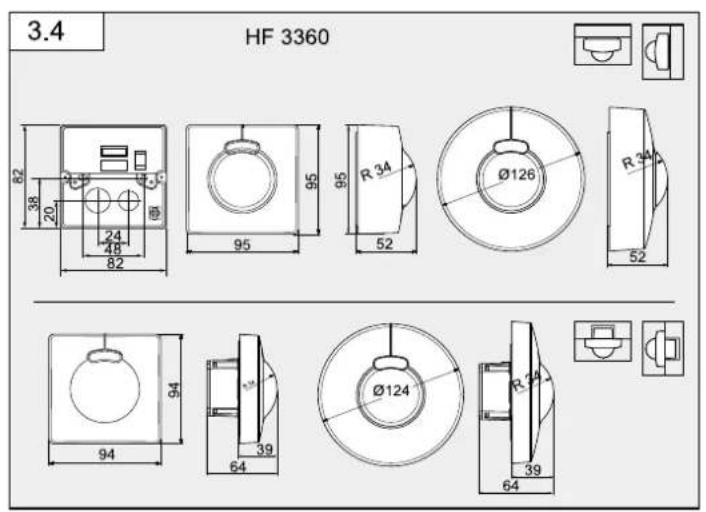

Decken/Wandimontage Aufutz/Uterpuz (Abb. 3.4)

4. Elektrische Installation

Zur Montage des HF 3360 COM1 ist optional ein Eckwandhalter erhält. (Art.-Nr. 035174 weiB)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L = Phase (meistens schwarz, braun oder grau)
N = Nulleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
= Geschaltete Phase (meistens schwarz, braun oder grau)

Hinweis Dauerlichtfunktion (Abb. 4.1): In der Netzzuleitung kann ein Netzschal

ter zum Ein- und Ausschalten montiert werden. Für die Funktion Dauerlicht ist dies

Voraussetzung. ( "6.Funktion")

Bei Beschäftigung der Dichtgummis müssen die Öffnungen zur Kabeldurchführung mit einem Doppelmembranstutzon M16 bzw. M20 (mind. IP54) abgedachtet worden.

Zur Wandomontage ist kein den Dichtgammies ein Kondenswasserloch angedeutet

(0 5 mm Bohrer). Dies muss bei Bedarf geöffnet werden.

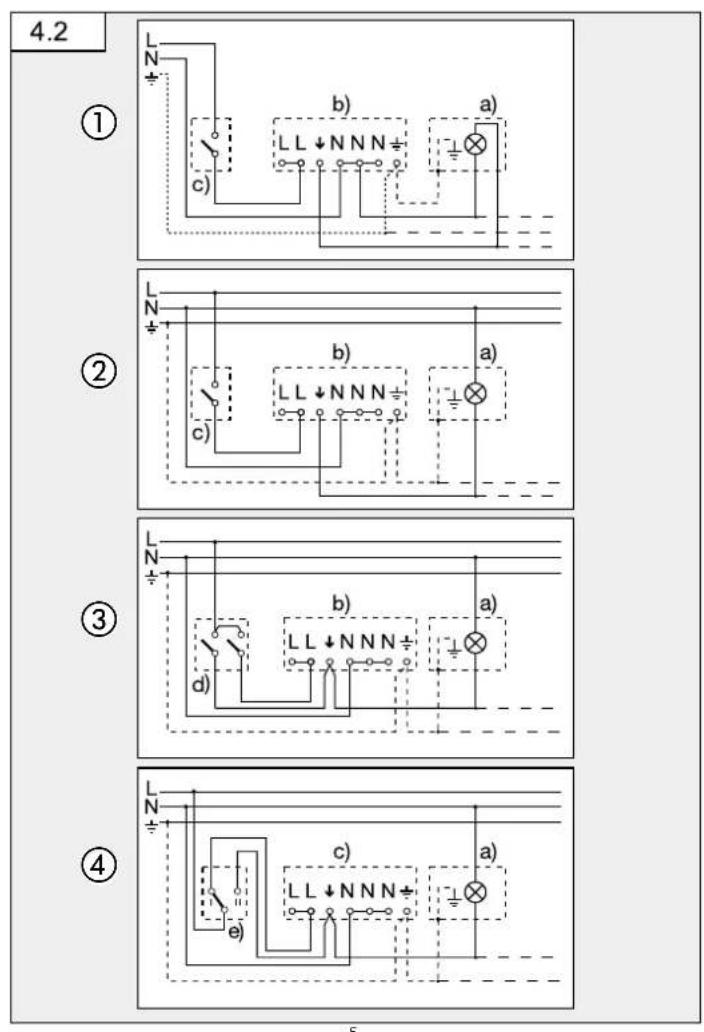

Anschlussbeispiele (Abb. 4.2)

① Leuche ohne vorhandenen Nulleiter
(2) Leuchte mit vorhandenem Nullleiter
Anschluss über Serienschalter fur Hand- und Automatik-Betrieb
④ Anschluss über einen Wechselschafter für Dauerlicht- und Automatik-Betrieb

Stellung I: Automatik-Betrieb

Stellung II: Hand-Betrieb Dauerbeleuchtung

Achtung: Ein Ausschalten der Anlage ist nicht möglich, leidlich der Wahlbetrieb zwischen Stellung I und Stellung II.

a) Verbraucher, Beleuchtung max. 2000 W (siehe Technische Daten)
b) Anschlussklemmen des Sensors
c) Hausinterner Schalter
d) Hausintemer Serienschalter, Hand, Automatik
e) Hausintemer Wechselschalter, Automatik, Dauerlicht

Parallelschalten mehrerer Sensoren (o. Abb.)

Hierbei ist zu beachten, dass die maximale Anschlussleistung eines Sensors nicht übersritten wird. Außen dem müssen alle Geräte an der selbst Phase angeschlossen werden. Es können bis zu 10 Sensoren parallel geschählt werden.

Hinweis: Zwischen zwei Sensoren darf die Kabellange max. 50 m betragen.

5. Montage

• Alle Bauteile auf Beschädigungen prufen.
• Bei Schäden das Produkt nicht in Betrieb führen.
• Goeligneten Montageort unter Berücksichtigung der Reichweite und Bewegungs-erfassung vornehmen.

Montageschritte

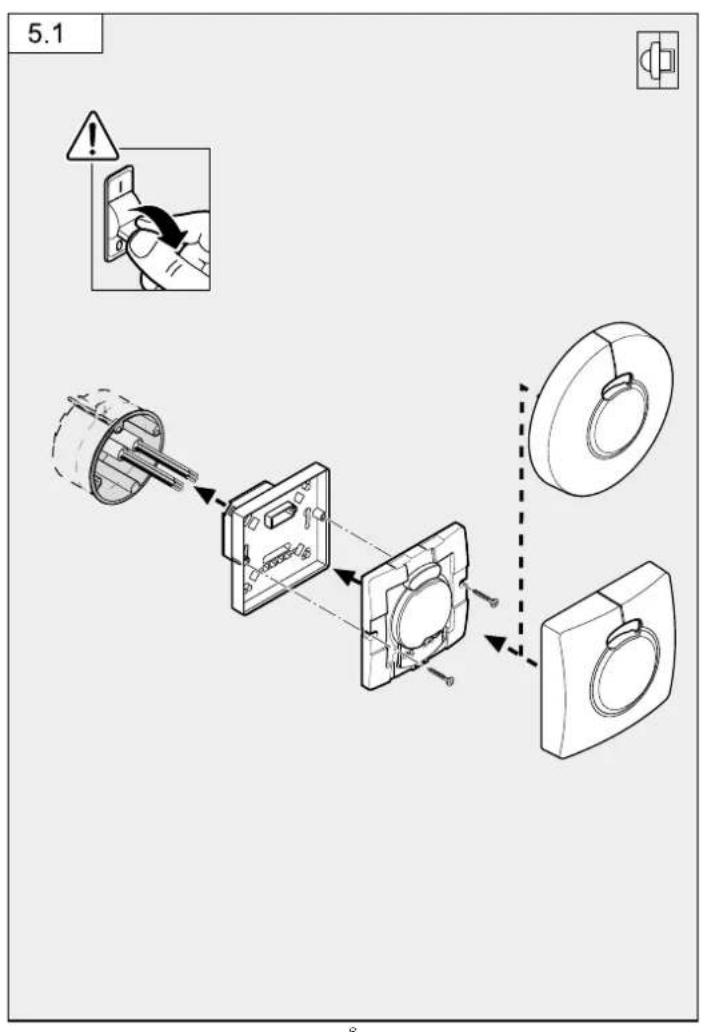

Wandumontage Unterputz-Zuleitung (Abb. 5.1)

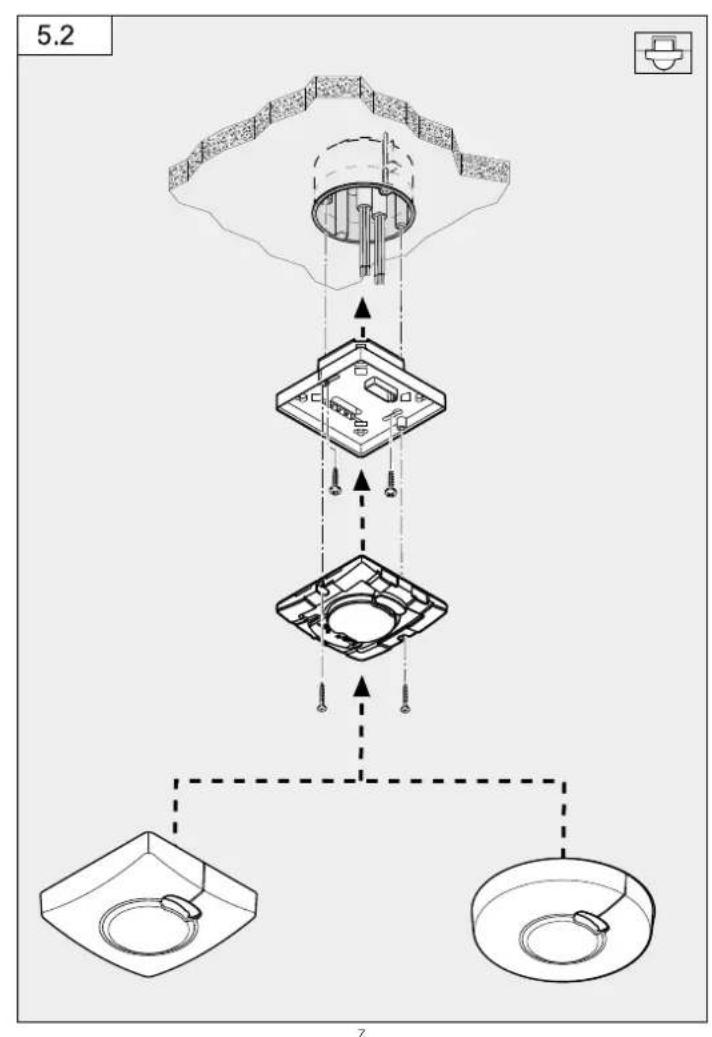

Deckemontage Unterputz-Zuleitung (Abb. 5.2)

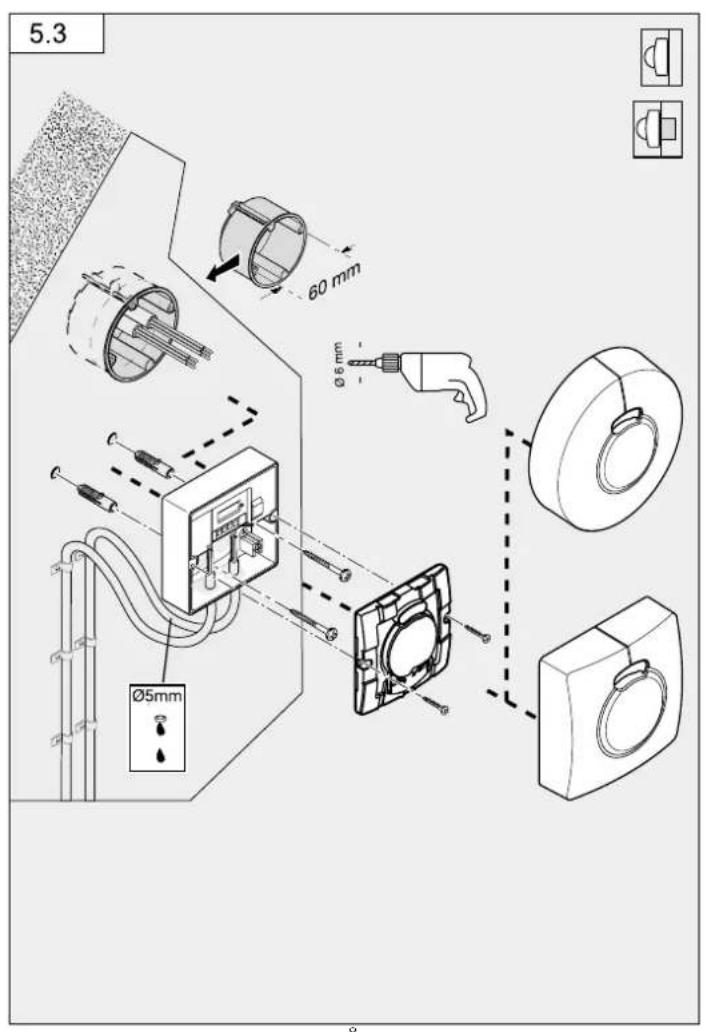

Wandmontage Aufputz-Zuleitung (Abb. 5.3)

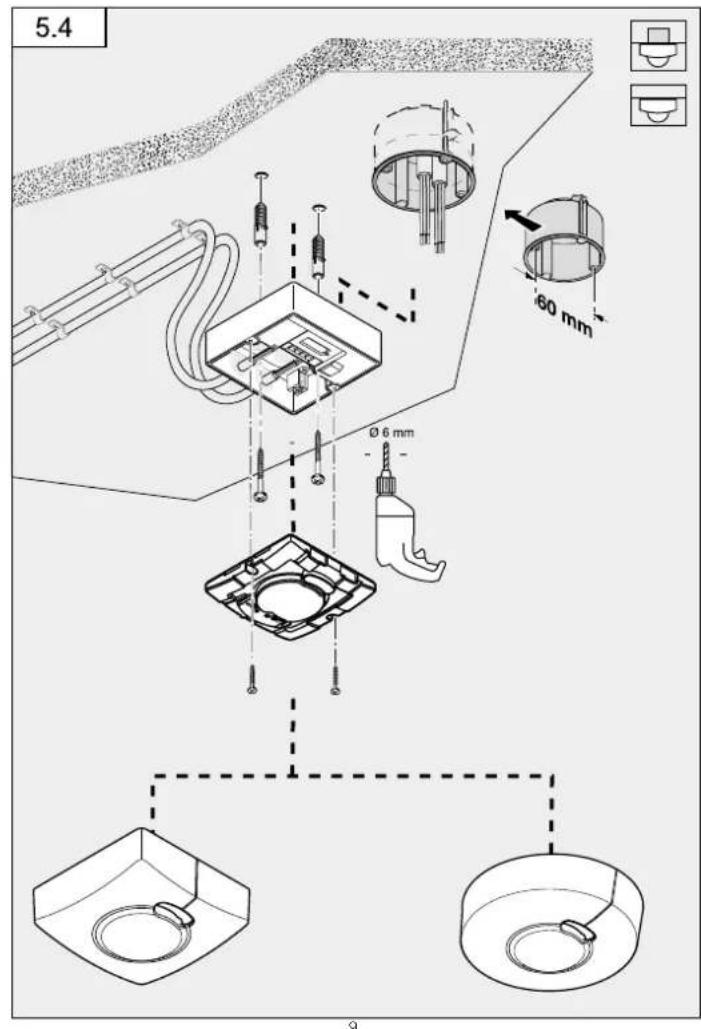

Deckemontage Aufputz-Zuleitung (Abb. 5.4)

• Stromversorgung abschalten
• Designblende vom Sensormodul trennen.
• Sensomodul vom Lastmodul trennen.
• Netzanschluss vormehmen.

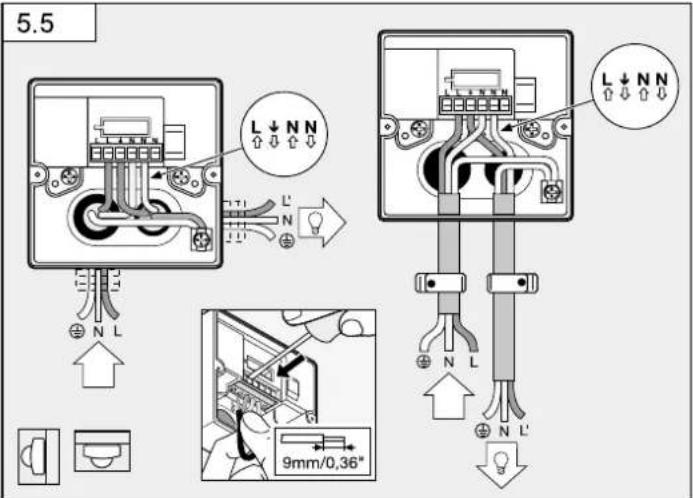

-Aufputz-Zuleitung (Abb.5.5)

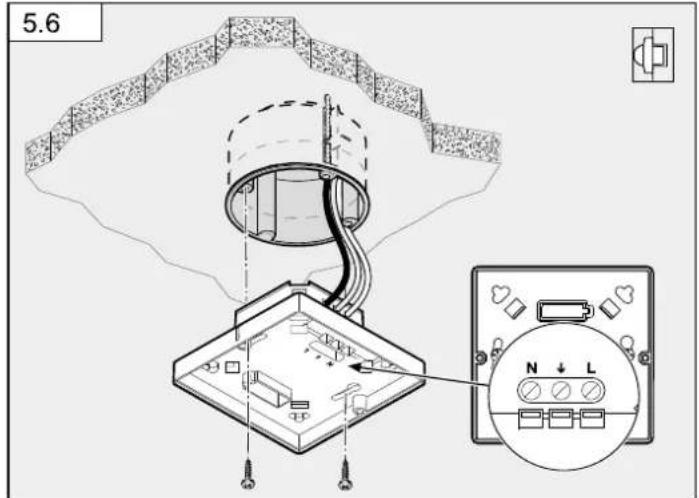

• Unterputz-Zuleitung (Abb. 5.6)

• Befestigungsschrauben einsetzen und Lastmodul montieren.

• Sensor- und Lastmodul zusammenstecken und verschrauben.
• Stromversorgung einschalten.
• Funktionseinstellungen vorhalten. ( "6. Funktion")

6. Funktion/Bedienung

Werkseinstellungen

Dämmerungseinstellung: 1000 Lux

Reichweiteneinstellung: ca. 1 m

Zeiteinstellung: 5s

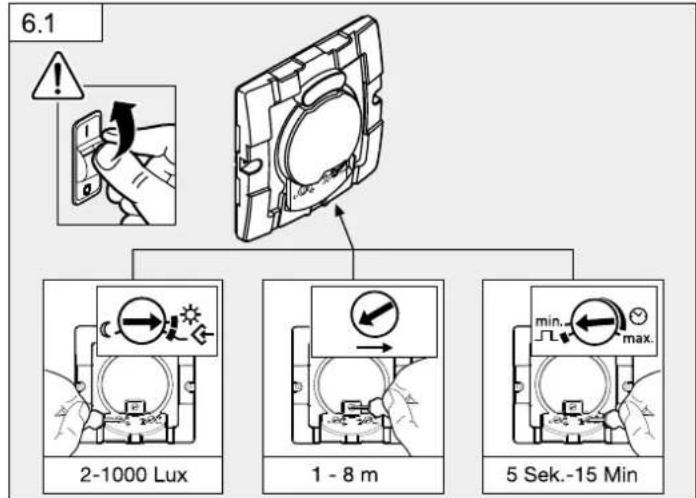

Dämmerungseinstellung (Abb. 6.1)

Die gewünschte Ansprechschwelle des Sensors kann stufenlos von ca.

2 bis 1000 Lux eingestellt werden.

Einstellregler Gedeutet Dammerungsbetrieb ca. 2 Lux.

Einstellregler, sedeutet Tagesichtbetrieb/helligkeitsunabhängig.

Teach-Modus

Bei gewünschten Lichtverhältnissen, an denen der Sensor zukünftig bei Bewegung einschalten soll, ist der Regler auf zu stellen. Nach 10 s wird der so gemessene Wert der Umgebungshelligkeit gespeichert. Gleichzeitig wird die Last abgeschättet.

Blendschutz

Dieses Produkt ist mit einem integrierten Blendschutz ausgestellt. Dieser versetzt den Sensor bei Blendung durch Fremdlicht für 60 s in eine helligkeitsunabhängige

Sensorauswertung. ( "12. Betriebsstörungen")

Prasenzmeldeausschaltlogik

Nach Überschreiben des eingestellungen Dämmerungswertes wird der angeschlossene Verbraucher abgeschalte.

Reichweiteneinstellung (Abb. 6.1)

Stufenlos einstellbar

Einstellregler maximal = max. Reichweite (ca. 0.8 m)
-Einstellregler minimal = min. Reichweite (ca. 0 1 m)

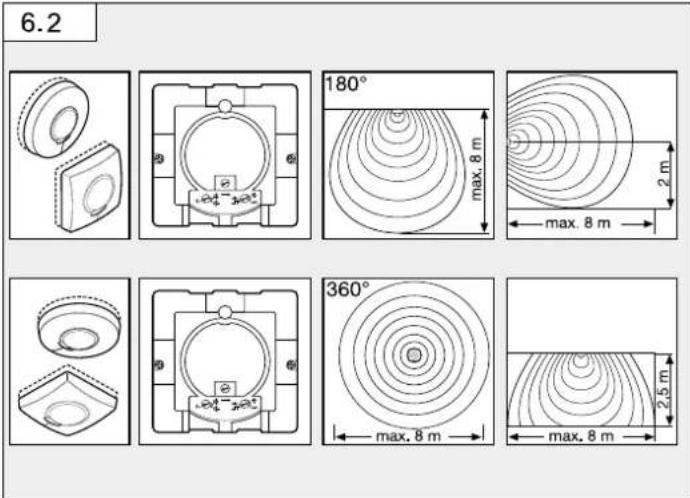

Reichweitendiagramm (Abb. 6.2)

Zeitenstellung (Abb. 6.1)

Die gewünschte Leuchtdauer der angeschlossenen Lampe kann stufenlos von ca.

5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jeder erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

Impulsfunktion

Mit der Impulsfunktion wird der Ausgang fur 2 Sekunden eingeschaltet (z.B. fur Treppenhausautomat). AnschlieBend befindet sich der Sensor in einer 8-sekundigen Totzeit.

Hinweis: Wir über den Regler die Impulsfunktion eingestellt, ist eine Zeiteinstellung über die Fermbedienung nicht möglich.

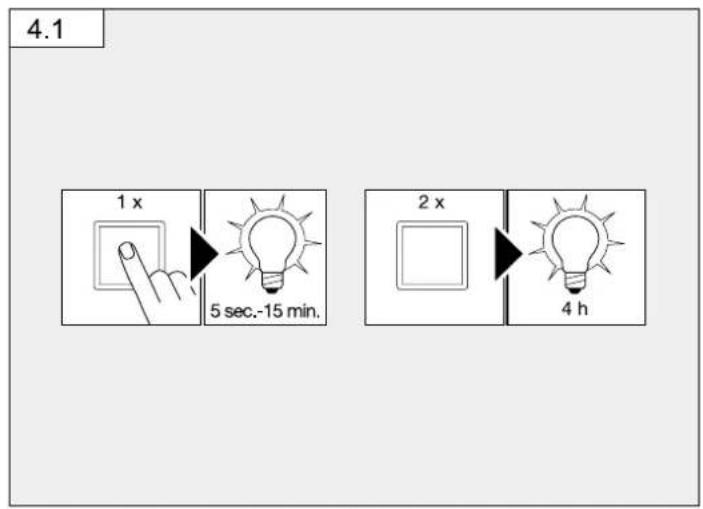

Dauerlichtfunktion (Abb. 4.1)

Wird ein Netzschalter in die Netzzuleitung montiert, sind kein dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Wichtig: Das mehrmalige Betätigten des Schalters sollte schnell hintereinander erfolgen (im Bereich 0,5 - 1 Sekunden).

Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS): Schalter 1 x AUS und AN.

Sensor bleibt fur die eingestelte Zeit an

2) Licht ausschalten (wenn Leuchte AN): Schalter 1 x AUS und AN.

Sensor goes aus bzw. in den Sensorbetrieb über.

Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 x AUS und AN. Der Sensor wird für 4 Stunden auf Dauerlicht gestellt (rote LED leuchteter hinter der Linse). Anschliebend liegt er automatisch wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1 x AUS und AN. Sensor Goes aus bzw. in den Sensorbetrieb über.

LED Funktion

Normalbetrieb:LEDbleibt aus
- Testbetrieb: LED leuchtet bei detektierten Bewegung
Fembedienung:LED blinkt ca.10 mal pro Sekunde
Dauer AN/AUS: LED leuchtet

7. Zubehör (optional)

NutzerFembedienungRC5EAN4007841592806

Zusatzfunktion RC5

• Licht AN/AUS 4 h
  -User-Reset
• 100 h burn in, 4 h Licht AN ≥ 5 s drucken

ServiceFernbedienungRC8EAN4007841559410

Zuatzfunktionen RC8

Zeiteinstellung CH1
- Test-/Normbetrieb
- Dammerungseinstellung
-Nachtbetrieb
Tageslichtbetrieb
- Teach-IN
-Reset

Smart Remote EAN 4007841 009151

• Steuerung per Smartphone oder Tablet
• Ersetzt die Fembiedienungen RC5 und RC8
  Passende App laden und per Bluetooth verbinden
• Erkennen des Sensors und auslesen der Parameter

Zusatzfunktionen Smart Remote

• Reichweite: min 1 - 100%
  -Zeiteinstellung:5,10,15....60s-60min
• Dämmerungseinstellung: 2 - 1000 Lux
• Initialzustand: Verhalten nach Anlagen der Versorgungsspannung Licht AN/AUS
  Normal Sens
  Low Sens
  -Burn in
• Sensor

LED Funktion

-Normalbetrieb:LEDbleibt aus
- Testbetrieb: LED leuchtet bei detektierten Bewegung
Fernbedienung: LED blinkt ca. 10 mal pro Sekunde
Dauer AN/AUS:LED leuchtet

Detaillerte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fermbediennung.

8. Betrieb/Pflege

Der Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle Einbruchalarmanlagen ist das Gerat nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehl. Die Oberfläche kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

9. Entsorgung

Elektrageräte, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmull!

Nur fur EU-Lander:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchstähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

10. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH,
Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen hochste Qualitätsansprüche. Aus dem Grund leisten wir als Hersteller Ohnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:

Wir leisten Garantie durch kostenlose Behebung der Mangel (nach unserer Wahl: Reparatur oder Austausch mängelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiozeit auf einem Material- oder Herstellungsfehler berufen.

Die Garantiezeit fur

• Sensorik/Außenleuchten/Innenleuchtenbetrag:5 Jahre und beginnnt mit dem Kaufdatum des Produktes.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschieb von Produktkoellen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürchem Verschieb zureckzuführen sind.
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshirweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigemachtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehor-, Ergänzungs- oder Ersatzteilen zurückzufahren sind, die keine STEINEL-Originalteile sind.
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführten wurden,
• bei Transportschäden oder -verlusten.

These Herstellergarantie lasst ihre gesetzlichen Rechte unberührt. Die hier beschrieben Leistungen getehen zusätzlich zu den gesetzlichen Rechten und beschränken oder erszenen diese nicht.

Die Garantie giff für sälliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es giff deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationellen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumns und der Produkt tobeechnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL Vertrieb GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfaltig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rucksendung übermehmen wir keine Haftung.

1. Technische Daten

Abmessungen (L×B×H)	Aufputz rund Ø	126 × 52 mm
	Aufputz eckig	95 × 95 × 52 mm
	Unterputz rund Ø	124 × 64 mm
	Unterptutz eckig	94 × 94 × 64 mm
Leistung Glüh-/Halogenlammenspanlast		2000 W
	Leuchtstofflampen EVGs	1500 W
	Leuchtstofflampen unkompensiert	1000 VA
	Leuchtstofflampen reihenkompensiert	400 VA
	Leuchtstofflampen parallellkomponsier	400 VA
	Niedervolt-Halogenlampen	2000 VA
	LED < 2 W	100 W
	2 W < LED < 8 W	300 W
	LED > 8 W	600 W
	Kapazitive Belastung	176 μF
Netzanschluss 220 - 240	V, 50/60 Hz max. 2,5 mm	2
Erfassungswinkel 360° mit 180° Öffnungswinkel
Montagehöhe 2-2,8 m
Einsatzort Im Innenbereich von Gebäuden
Sensorik 5,8 GHz Hochfrequenz
Sendeleistung ca. 1 mW
Zeiteinstellung 5 s - 15 min + Impuls-Modus (ca. 2 s)
Dämmerungseinstellung 2 - 1000 Lux + Teach-Modus
Dauerlicht	schaltbar (4 h)
Schutzart	Aufputz: IP54 Unterputz: IP20
Temperaturbereich	- 20 °C bis + 50 °C

1. Betriebsstorungen

Störung Ursache Abhile
Sensor ohne Spannung	■ Sicherung defekt, nicht eingeschaltet	■ neue Sicherung, Netz-schalter einschalten, Leitung mit Spannings-prüfer überprüften
	■ Kurzschluss	■ Anschlüsse überprüften
	■ Zusätzlicher Wechsel-schlalter AUS	■ einschalten
	■ Sicherung defekt	■ neue Sicherung, evtl. Anschlüsse überprüften
Sensor schaltet nicht ein	■ Glühlampe defekt	■ Glühlampe austauschen
	■ bei Tagesbetrieb, Däm-merungseinstellung stehen auf Nachtbetrieb	■ neu einstellen
	■ Zusätzlicher, Wechsel-schlalter AUS	■ einschalten
	■ Sicherung defekt	■ neue Sicherung, evtl. Anschluss überprüften
Sensor schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren
	■ Dauerlichteingsgeschalt (rote LED leuchtet)	■ Dauerlicht ausschalten
	■ weiterer Sensor paral-lel geschalte und noch aktiv	■ Zeiteinstellung des anderen Sensors abwarten
Sensor schaltet immer EIN/AUS	■ Gardine, Blume etc.bewegt sich im Erfas-sungsbereich des Sen-sors und schaltet durch Bewegung neu	■ Bereich kontrollieren
Sensor schaltet unerwänscht	■ Sensor in der Höhe von Nählermärkte	■ mindestens 2 m von 100 m/min Schwellen

GB

1. About this document

4. Elektrische installment

Stand I: automatische Werking

6. Funktion/Hantering

Fabrikinställningar

Extra Funktionen RC8

• Efterlystid CH1
• Testlage / Normallage
  Skymningsinstalling
  Nattdrift
  Dagsliusdrift
• Teach-IN
  -Reset

Smart Remote art nr: 1360256

Raekeviddeindstilling: ca. 1 m

Tidsindstilling: 5s

Skumringsindstilling (fig. 6.1)

Ekstrafunktioner RC8

Tidsindstilling CH1
- Test-/standard till stand
- Skurringsindstilling
Nattilstand
Drift dagslys
- Teach-IN
-Reset

Smart Remote EAN 4007841 009151
