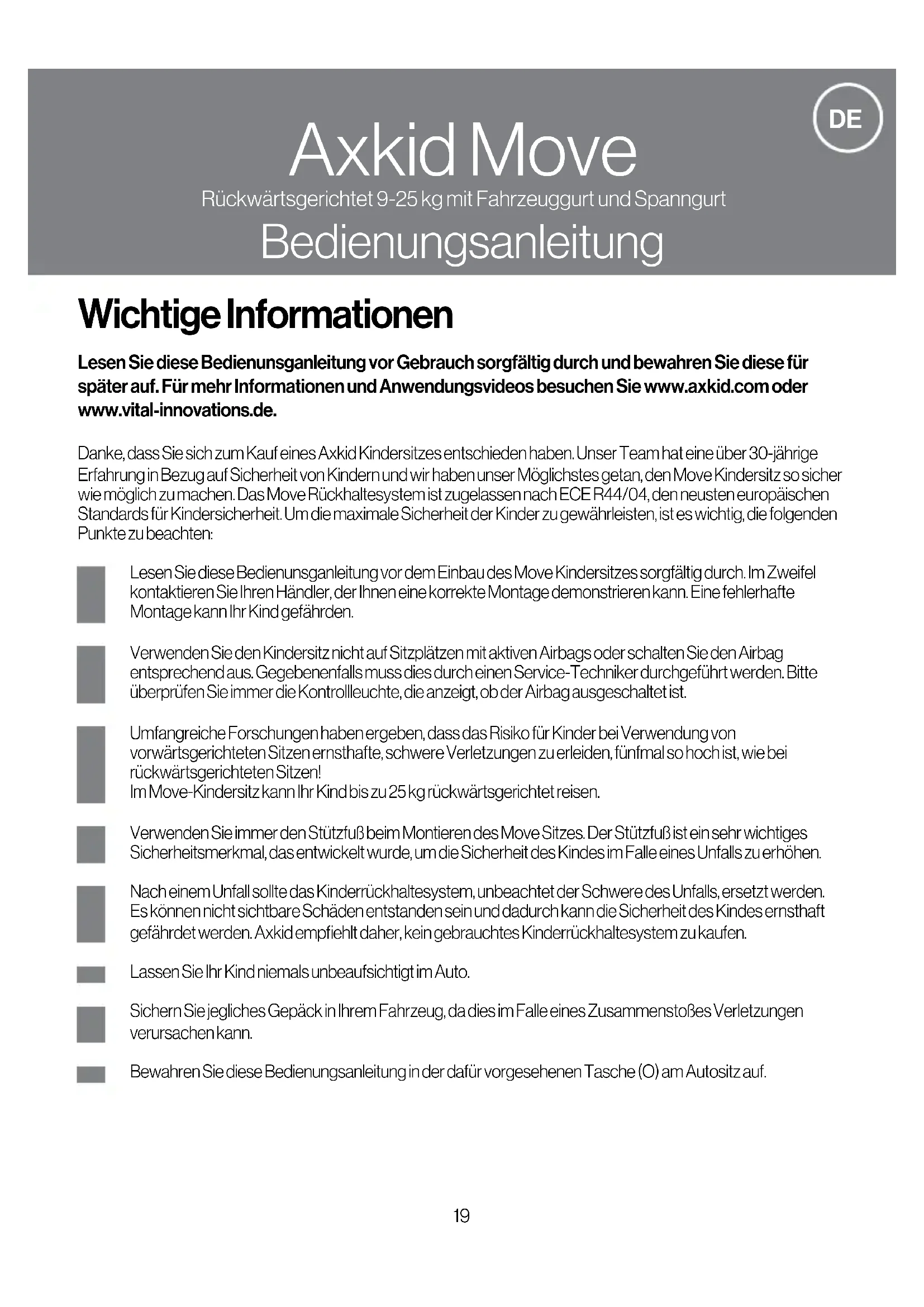

BEDIENUNGSANLEITUNG Move Axkid

Rückwärtsgerichtet 9-25 kg mit Fahrzeuggurt und Spanngurt

Bedienungsanleitung

Wichtige Informationen

Lesen Sie diese Bedienunsganleitung vor Gebrauch sorgfältig durch und bewahren Sie diese für später auf. Für mehr Informationen und Anwendungsvideos besuchen Sie www.axkid.com oder www.vital-innovations.de.

Danke, dass Sie sich zum Kauf eines Axkid Kindersitzes entschieden haben. Unser Team hat eine über 30-jährige Erfahrung in Bezug auf Sicherheit von Kindern und wir haben unser möglichstes getan, den Move Kindersitz so sicher wie möglich zu machen. Das Move Rückhaltesystem ist zugelassen nach ECE R44/04, den neusten europäischen Standards für Kindersicherheit. Um die maximale Sicherheit der Kinder zu gewährleisten, ist es wichtig, die folgenden Punkte zu beachten:

Lesen Sie diese Bedienungsanleitung vor dem Einbau des Move Kindersitzes sorgfältig durch. Im Zweifel kontaktieren Sie ihren Handler, der Ihnene eine korrekte Montage demonstrierten kann. Eine fehlerhafte Montage kann Ihr Kind gefährden.

Verwenden Sie den Kindersitz nicht auf Sitzplätzen mit aktiven Airbags oder schalten Sie den Airbag entsprechend aus. Gegebenenfalls muss dies durch einen Service-Techniker durchgeführt werden.itte überprüfen Sie immer die Kontrolleucht, die anzeigt, ob der Airbag ausgeschaltet ist.

Umfangreiche Forschungen haben ergeben, dass das Risiko für Kinder bei Verwendung von vorwartsgerichteten Sitzen ernsthafte, schwere Verletzungen zu erleiden, fünfmal so hoch ist, wie bei rückwartsgerichteten Sitzen!

Im Move-Kindersitz kann Ihr Kind bis zu 25 kg rückwärtsgerichtet reisen.

Verwenden Sie immer den Stützfuß beim Montieren des Move Sitzes. Der Stützfuß ist ein sehr wichtiges Sicherheitsmerkmal, das entwickelt wurde, um die Sicherheit des Kindes im Falle eines Unfalls zu erhöhen.

Nach einem Unfall solte das Kinderrückhaltesystem, unbeachtet der Schwere des Unfalls, ersetzt werden. Es konnen nicht sightbare Schäden entstanden sein und dadurch kann die Sicherheit des Kindes ernschaft gefahrdet werden. Axkid empfehl't dar, kein gebrauchtes Kindernuckhaltesystem zu kaufen.

Lassen Sie Ihr Kind niemals unbeaufsichtigt im Auto.

Sichern Sie jegliches Gepäck in Ihrhem Fahrzeug, daß im Falle eines Zusammenstöbes Verletzungen verursichen kann.

Bewahren Sie diese Bedienungsanleitung in der darauf vorgesehenen Tasche (O) am Autositz auf.

Inhalte

Das Move Kinderrückhaltesystem ist geeignet für den Einsatz ab etwa sechs Monaten (sobald Ihr Kind selbständig sitzen kann) bis zu einem Alter von ca. sechs Jahren. Dieser Kindersitz kann ausschließlich rückwartsgerichtet installiert werden.

Bestandteile des Sitzes 20

Erlaubte und unerlaubte Positionen des Kindersitzes 20-21

Rückwartsgerichtetes Fahren, 9-25 kg mit Fahrzeuggurt und Spanngurt. 21-24

Dieser Aufbau kann für Kinder zwischen 9-25kg verwendet werden.

Entfernen und Anbringen der Stoffbezüge 25

Pflege und Wartung 26

Garantie 26

Bestandteile des Sitzes

AKopfstütze K		Konnektor für Seitenaufprallschutzpolster
B Sicherheitsgurt des Kindersitzes L Spanngurte
CGurtschloss M Gurtklemme
DSchlitz für Sicherheitsgurt N Grauer Knopf
E Arretierungsknopf für 5-Punkt-Gurt	O	Tasche zum Verstauend der Bedienungsanleitung
F Arretierungsgurt für 5-Punkt-Gurt	P	Reiβverschluss
G Verstellblock	Q	Stützfuß
H Seiteaufprallschutzpolster	R	Knopf für Stützfußveränderung
I Absatz	S	Gurtverbinder aus Metall
J Vertikale Einkerbung

Erlaubte und unerlaubte Positionen des Kindersitzes

Das Kinderrückhaltesystem kann an jedem vorwärtsgerichteten Beifahrersitz mit Dreipunktgurt benutzt werden, vorausgesetzt der Airbag ist ausgeschaltet. Das Rückhaltesystem kann nicht mit einem 2-Punkt Beckengurt benutzt werden (ii).

WICHTIG: Verwenden Sie den Kindersitz nicht auf Sitzplätzen mit aktiven Airbags oder schalten Sie die Airbags entsprechend vorher aus. Gegebenenfalls muss dies durch einen Service-Techniker durchgeführt werden.itte überprüfen Sie immer die Kontrolleuchte, die anzeigt, ob der Airbag ausgeschaltet ist.

WARNING: Verwenden Sie den Kindersitz niemals auf Sitzplätzen mit aktiven Airbags
WARNING: Verwenden Sie den Kindersitz niemals auf rückwärts- oder seitwärtsgerichteten Fahrzeugsitzen.

WARNING: Airbags wurden für Erwachsene entwickelt und können Ihr Kind bei einem Unfall ernsthaft verletzen.

Erlaubte und unerlaubte Positionen des Kindersitzes

Beifahrersitz (kein aktiver Airbag) Ja
Beifahrersitz (aktiver Airbag) NEIN
Vorwärtsgerichteter Sitz mit Drei-Punkt-Gurt Ja
Sitz mit Zwei-Punkt-Gurt NEIN
Seitlich gerichtete Sitze NEIN
Rückwärtsgerichtete Sitze NEIN

Benutzen Sie den Kindersitz niemals in einem Auto, welches nicht mit einem genehmigten ECE Reg 16
Drei-Punkt-Gurt ausgestattet ist.

Rückwärtsgerichtetes fahren, 9-25 kg mit Fahrzeuggurt und Spanngurt.

Einstellen der Kopfstütze und der Gurthöhe

Stellen Sie vor dem Einbau des Sitzes sicher, dass die Kopfstütze die richtige Höhe für Ihr Kind hat. Der Gurt sollte, wenn er richtig installiert ist, vonder Rückseite des Sitzes nach vorne über die Schultern Ihres Kindes führen.

Damit die Höhe der Kopfstütze und des Gurtes verstellt werden kann, muss zunachst der Gurt gelöst werden. Drücken Sie den Arretierungsknopf für den Gurt (E) undziehen Sie die Schultergurte (nicht die Schulterpolster) nach vorne, um den Gurt vollständig zu halten.

Öffnen Sie den Reißverschluss (P) and the Rückseite des Sitzbezugs.

Entferen Sie die Schultergurte von dem Gurtverbinder aus Metall (S) an der Rückseite des Sitzes

Öffnen Sie den Reißverschluss und entfernen Sie die Schulterpolster (B) and der Rückseite des Sitzes.

Ziehen Sie die Schulterpolstergurte und Schultergurte aus dem Sitz heraus.

Drücken Sie den Plastikclip undziehen Sie vorsichtig an der Kopfstütze.

Wahlen Sie die gewünschte Höhe der Kopfstütze aus einer der drei Positionen. Drücken Sie den Knopf der Kopfstütze bis der Plastikclip richtig einrastet.

Ziehen Sie die Gurte (i) durch die Schulterpolster (ii).

Fädeln Sie die Gurte und Schulterpolstergurte durch die Löcher in der Kopfstütze an der Rückseite des Sitzes, und stellen Sie safer, dass alle Gurte auf gleicher Höhe sind. Verbinden Sie die beiden Schulterpolster mittels Reißverschluss.

12 Verbinden Sie die Gurte nun wieder mit dem Gurtverbinder aus Metall.
WICHTIG! Vergewisern Sie sich, dass die Gurt durch die gleiche Höhe der LÖcher in der Kopfstütze und am Sitz geführt werden. WICHTIG! Stellen Sie safer, dass der Gurt zwischen dem Sitz und dem Stützfuß verläuft. Der Gurtarf NICHT über die horizontale Stange des Stützfußes (i) geführt werden.
14 Setzen Sie Ihr Kind in den Sitz und prufen Sie, ob die Hoherichtig eingestellt ist.

WARNING! Benutzen Sie diesen Kindersitz niemals ohne Schulterpolster. Die Schulterpolster sind ein wichtiger Bestandteil des Sicherheitssystems.

Einbau des Sitzes

Heben Sie den Move mit der Rückseite zuerst in das Fahrzeug. Platzieren Sie den Kindersitz so, dass dessen Rückseite zur Fahrtrichtung ausgerichtet ist.
16 Der Fußabsatz (I) sollte damit über den Rand des Fahrzeugsitzes hinausragen. Die vertikale Einkerbung (J) am Fußabsatz sollte gleichmäßig zur Kante des Fahrzeugsitzes ausgerichtet sein. Beim Einbau in kleineren Fahrzeugen oder wenn Ihr Kind keine extra lange Beinfreiheit benötigt, konnen Sie den Fußabsatz auch auf den Fahrzeugsitz stellen.

Hinweis: Beim Befestigen des Move am Vordersitz kann die Rückseite des Kindersitzes das Armaturenbrett berühren, dies ist aber nicht zwingend erforderlich.
Zum Einstellen der Neigung bewegen Sie den Verstellblock (G) und wahlen eine der zwei Neigungen aus. Wahlen Sie einen möglichst aufrechten Winkel, wobei die Neigung so zu wahlen ist, dass der Kopf des Kindes beim Schlafen nicht nach vorne fällt. Eine Daumenregel besagt, dass je alter die Kinder werden,esto aufrechter kann der Sitz eingestellt werden. Beachten Sie auch, dass sich der Kindersitz durch Festziehen der Gurte etwas nach unter in den Fahrzeugsitz neigt.

Verwenden Sie den Kindersitz niemals auf Sitzplatzn mit aktiven Airbags.

Befestigen des Sicherheitsgurtes

18 Offnen Sie die Gurtklemme (M) an beiden Seiten des Minikid. Ziehen Sie den Sicherheitsgurt vollständig heraus bis der Beckengurt etwa 70-80 cm lang ist. Ziehen Sie den Gurt durch den Schlitz (D) unterhalb des Sitzpolsters bis der Gurt auf der anderen Seite wieder hersauskommt. Wenn Sie möchten, können Sie den Gurt auch über das Polster spannen.
19 Stecken Sie den Sicherheitsgurt in das Gurtschloss undziehen Sie den Gurt fest. Sichern Sie sowohl den Huftgurt als auch den Schultergurt in der Gurtspere am Gurtschloss möglichst eng am Autositz.
20 In der Gurtspere auf der anderen Seite wird nur der Hüftgurt gesichert.

AnbringenderSpanngurte

21

Lösen Sie die Haltegurte von der Kinderrückhaltevorrichtung.

22

Drücken Sie den grauen Knopf (N) undziehen Sie das Ende der Schlaufe hereaus, um die Länge des Gurtes zu maximieren.

23

Um die Spanngurte an einem Verankerungspunkt zu befestigen, müssen Sie den Gurt um den gewünschten Verankerungspunkt wickeln und den Metalclip durch die Schlaufe führen.

24

Beim Einbau des Move auf dem Rücksitz konnen Sie die Spanngurte entweder an der Rückseite der vorderen Sitzschienen (i) oder am Scharnier des Vordersitzes (ii) befestigen.

25

Beim Einbau des Move auf dem Beifahrersitz sollen den Sie Spanngurte am nachstmöglichen Verankierungspunkt (i) befestigt werden. Dadurch werden die Gurte vollständig gestrafft. Sie können auch an dem hintern Verankierungspunkt (ii) befestigt werden, gekreuzt werden (iii) oder auch zusammengebunden werden (iv).

26

Befestigen Sie den Metalclip an jeder Seite des Sitzes undziehen Sie an den Enden beider Gurtstraffer bis diese gut gespannt sind. Ziehen Sie erneut an beiden Gurten so fest wie möglich, um sicherzustellen, dass der Kindersitz richtig befestigt ist.

27

Neigen Sie den Stützfuß (Q) bis zu seinem maximalen Winkel. Drücken Sie den Knopf für die Stützfußveränderung (R) und verlangern Sie den Stützfuß bis zum Boden. Hinweis: Der Gurt am Stützfuß kann aber muss nicht vollständig gespannt werden.

28

Prüfen Sie hierbei, ob der Stützfuß einen Winkel von mehr als 10^ ausgehend von der Rückseite des Sitzes hat. Eindeutiges Zeichen damit ist, wenn das Stützbein weiter vom Sitz weg platziert ist, als die vertikale Linie.

29

Ziehen Sie nun die Gurte an beiden Seiten des Sitzes fest, um sicherzustellen, dass der Sitz vollständig gesichert ist.

Wenn Sie den Move auf dem Rücksitz eingebaut haben, können Sie ihren Vordersitz in einecomfortable Position einstellen.

Hinweis: Die Rückseite des Kindersitzes kann den Vordersitz berühren.

Verwendung des Seitenaufprallschutzpolsters

Obwohl optional, empfehlen wir DRINGEND überall dont, wo es möglich ist, das Seitenaufprallpolster zu verwenden, um zusätzlichen Schutz vor Seitenkollisionen zu bieten.

Bringen Sie den Konnektor für das Seitenaufprallschutzpolster (K) am Kindersitz so an, dass er sich an der{nachstgelegen den AuBenseite des Fahrzeugs befindet (d.h. zur nachstgelegen den Turhin)

WICHTIG: Achten Sie darauf, dass die beiden dreieckigen Pfeile (i) am Seitenaufprallschutzpolster (H) in dieselbe Richtung zeigen wie der dreieckige Pfeil am Konnektor des Seitenaufprallschutzpolsters (K).

Legen sie den Seitenaufprallschutz mit der Unterseite auf die Seitenfläche des Sitzes über den Seitenaufprallkonnektor. Drücken Sie das Seitenaufprallpolster gegen die Seite des Autositzes und schiben Sie das Seitenaufprallpolster nach oben auf den Seitenaufprallkonnektor. Sie horen ein leichtes Klicken, wenn das Seitenaufprallpolster einrastet.

Abnehmer: Schieber den Sie das Seitenaufprallpolster nach unten und entfern den sie这点es.

Befestigen des Kindes im Kindersitz

Bevor Sie das Kind im Kindersitz befestigen stellen Sie sicher, dass Sie die richtige Höhe der Kopfstütze und der Gurte eingestellt haben (siehe Schritte 2 bis 14)

Drücken Sie den Arretierungsknopf für 5-Punkt-Gurt (E) undziehen Sie die Schultergurte (nicht die Schulterpolster) vorwärts, um den Gurt vollständig zu offen.

Drücken Sie den roten Auslöseknopf am Gurtschloss und loseen Sie den Gurt.

Setzen Sie Ihr Kind in den Kindersitz. Legen Sie die Arme des Kindes zwischen die Schultergurte, sodass die Gurte über der Brust und dem Bauch des Kindes hangen.

Ziehen Sie die Schultergurte zusammen und stecken Sie diese in das Gurtschloss.

Ziehen Sie den Verstellgurt (F) an. Achten Sie darauf auf den Gurt immer gerade und zentral anzuziehen.
Andernfalls kann dies Schäden am Mechanismus verursachen.

Entfernen des Sitzes aus dem Auto

WARNING: Entfernen Sie niemals den Sitz, während das Kind darin sitzt.

Öffnen Sie die Gurtklemme (M) an beiden Seiten des Sitzes. Losen Sie das Gurtschloss des Fahrzeuggurtes (i) und entfern den Fahrzeuggurt vollständig vom Sitz. Losen Sie den Stützfuß (Q). Losen Sie die Spanngurte (L) vom Sitz und entfern den Sielen aus dem Fahrzeug. Entfern Sie Blich die Spanngurte von den Verankerungspunkten am Auto und haken Sie die Spanngurte wieder auf.

Entferen und Anbringen der Stoffbezüge

WARNING: Verwenden Sie den Kindersitz niemals ohne Stoffbezüge. Diese sind ein wesentliches Sicherheitsmerkmal.

37 Losen Sie die Haltegurte von der Kinderrückhaltevorrichtung und entfernen Sie das Seitenaufprallschutzpolster (H), falls angebracht.
38 Drücken Sie den Arretierungsknopf für 5-Punkt-Gurt (E) undziehen Sie die Schultergurte (nicht die Schulterpolster) vorwärts, um den Gurt vollständig zu offen.
39 Drucken Sie den roten Auslöseknopf des Gurtes, um den Gurt zu halten und das Schrittpolster zu entfern.
40 Offnen Sie den ReiBverschluss und entfernen Sie die Schultergurte vom Gurtverbinder aus Metall (S) an der Rückseite des Sitzes.
41 Entfernen Sie die Schulterpolster (B) and der Seite des Sitzes.
42 Ziehen Sie die Schulterpolstergurte und Schultergurte aus dem Sitz heraus. Drücken Sie die Kunststoffklammer zusammen undziehen Sie die Kopfstütze vorsichtig vom Sitz weg.
43 Losen Sie die elastischen Schlaufen (i) an beiden Seiten der Kopfstütze und entfern den Sie die Kopfstützenabdeckung.
44 Losen und entfern den Sie den Plastikstreifen entlang der Vorderseite des Kindersitzes. WICHTIG! Stellen Sie sicher, dass Sie nur den Plastikstreifenziehen und nicht den Stoff. Bewahren Sie den Kunststoffstreifen sicher auf, damit Sie den Bezug wieder befestigen konnen. Sollten Sie den Plastikstreifen verlieren,kontaktieren Sie Ihr Handl ergen Erssatz.
45 Losen Sie alle Drucknöpfe (i), (ii), (iii).
Entfernen Sie vorsichtig die Sitzabdeckung von dem Gurtverstellergehause (i). Führn Sie alle Gurte durch die Schlitze im Sitzbezug und entfern den Sie die Abdeckung.

Um den Stoffbezug wieder zu befestigen, gehen Sie in umgekehrter Reihenfolge vor und stellen Sie sicher, dass der Gurt und die Schulterpolster richtig angebracht sind (siehe Schritte 9-13 für Details zum Anbringen der Kopfstütze, des Gurtes und der Schulterpolster).

Pflege und Wartung

Der Sitzbezug ist abnehmbar und kann bei 30^ im Schonverfahren in der Waschmaschine gewaschen werden. Nicht geeignet für Trockner, dies kann den Bezug beschädigen. Videos zum Entfernen und Anbringen des Stoffbezuges finden Sie unter www.axkid.com oder unter www.vital-innovations.de

Jedes Plastiktel des Move kann mit einem milden Waschmittel und Wasser gereinigt werden. Verwenden Sie keine aggressiven Reiniger, die Lösungsmittel etc. enthalten. Dies kann zu Schäden führen und die Sicherheit des Kinderrückhaltesystems beeinträchtigen.

Alle Materialien, die im Move Rückhaltesystem verwendet werden, sind wiederverwendbar und sollenen gemäß der örtlichen und nationalen Vorschriften entsorgt werden. Fragen Sie Ihr lokales Recycling-Unternehmen um Rat.

Führer Sie keine Veränderungen am Move Rückhaltesystem durch außer diejenigen, welche in dieser Bedienungsanleitung beschrieben. Befolgen Sie die Anleitungen sorgfältig. Jegliche Reparaturen müssen durch den Hersteller oder Handler durchgeführt werden.

Wenn der Sitzbezug ersetzt werden muss, stellen Sie safer, dass nur Originalprodukte von Axkid verwendet werden. Falls andere Produkte benutzt werden, kann das Move Sicherheitsystem beeinträchtigt werden. Hierbei kann es im Falle eines Unfalls zu schweren Verletzungen oder zum Tod führen.

Alle verwendeten Materialien haben eine sehr hohe UV-Beständigkeit. Dennoch ist das UV-Licht sehr aggressiv und wird letztlich zum Verblassen des Sitzbezuges führen. Dies wird nicht durch unsere Garantie abgedeckt, da es sich hier um normale Abnutzung handelt.

Garantie

Für der Axkid Minikid gewähren wir eine 24-monatige Gewährleistung ab Kaufdatum. Achten Sie darauf, dass Sie ihren Kassenbeleg aufbewahren, damit Sie diesen im Gewährleistungsfall am Kaufort vorlagen können.

Die Gewährleistung gilt nicht für:

*Normalen Verschleiß

*Beschädigung aufgrund von fehlerhafter Verwendung, Nachlüssigkeit oder Unfall

• Nach Reparaturen durch Dritte

*Samtliche verwendeten Materialien bieten eine sehr hohe UV-Bestandigkeit. UV-Licht ist jeder sehr aggressiv und führt letztlich zum Ausbleichen des Sitzbezugs. Dies gilt als normaler Verschleib und fällt somit nicht unter unsere Gewährleistung.
