BEDIENUNGSANLEITUNG U4LE2E5 PANASONIC

Bevor Sie das Gerät in Betriebnehmen,lesen Sieitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie fur die künftige Verwendung auf.

ITALIANO

18~21

mini VRF ( Tipo LE2)

4,5,6CV

Optional

Vielen Dank für den Kauf theses Panasonic-Produkts. Bei这点em Produkt handelt es sich um das Außereräte einer Gewerbeklimaanlage. Eine Einbauanleitung liegt bei.

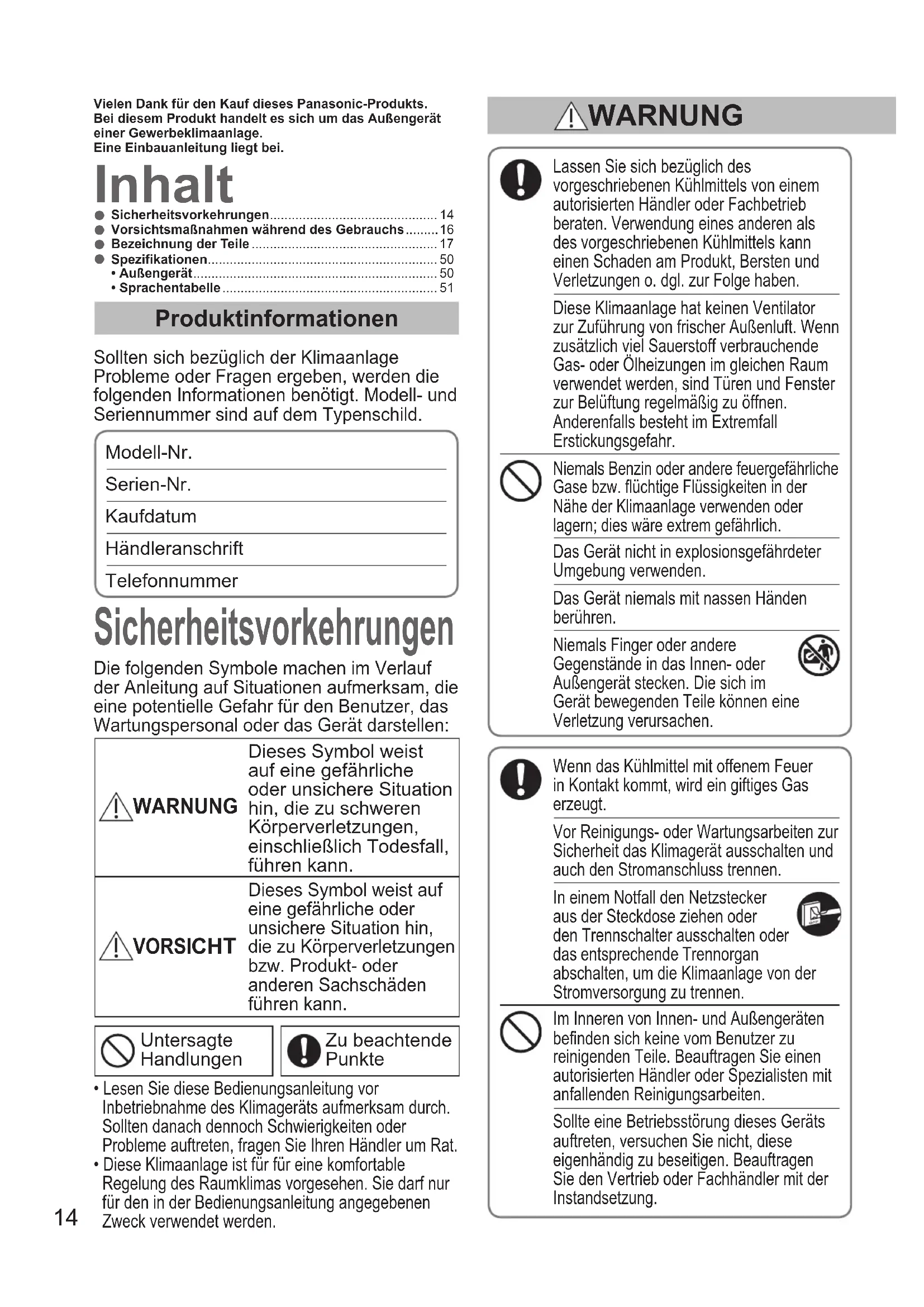

Inhalt

Sicherheitsvorkehrungen 14
Vorsichtsmaßnahmen während des Gebrauchs 16
Bezeichnung der Teile 17
Spezifikationen 50
AuBengerat 50
Sprachentabelle 51

Produktinformationen

Sollten sich bezüglich der Klimaanlage Probleme oder Fragen ergeben, werden die folgenden Informationen benötigt. Modell- und Seriennummer sind auf dem Typenschild.

Modell-Nr.

Serien-Nr.

Kaufdatum

Handleranschrift

Telefonnummer

Sicherheitsvorkehrungen

Die folgenden Symbole machen im Verlauf der Anleitung auf Situationen aufmerksam, die eine potentielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen:

WARNING	Dieses Symbol weist auf eine gefährliche oder unsichere Situation hin, die zu schweren Körperverletzungen, einschließlich Todesfall, führen kann.
VORSICHT	Dieses Symbol weist auf eine gefährliche oder unsichere Situation hin, die zu Körperverletzungen bzw. Produkt- oder anderen Sachschäden führen kann.

Untersagete Handlungen

Zu beachtende Punkte

• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Klimagerats aufmerksam durch. Sollen danach davon Schwierigkeiten oder Probleme auftreten, Fragen Sie ihren Handler um Rat.
• These Klimaanlage ist für einecomfortable Regelung des Raumklimas vorgesehen. Sie darf nur für den in der Bedienungsanleitung angegebenen Zweck verwendet werden.

WARNING

Lassen Sie sich bezüglich des vorgeschreibenben Kuhlmittels von einem autorisierten Handler oder Fachbetrieb beraten. Verwendung eines anderen als des vorgeschreibenben Kuhlmittels kann einen Schaden am Produkt, Bersten und Verletzungen o.dgl.zur Folge haben.

These Klimaanlage hat keinen Ventilator zur Zuführung von frischer Außenluft. Wenn zusammen sich Sauerstoff verbrauchende Gas- oder Ölheizungen im gleichen Raum verwendet werden, sind Türen und Fenster zur Belüfung regelmäßig zu öffnen. Anderenfalls besteht im Extremfall Erstickungsgefahr.

Niemals Benzin oder andere feuergefährliche Gase bzw. fluchtige Flüssigkeiten in der Naha der Klimaanlage verwenden oder lagern; dies ware extrem gefährlich.

Das Gerät nicht in explosionsgeführter Umgebung verwenden.

Das Gerät niemals mit nassen Händen berühren.

Niemals Finger oder andere Gegenstände in das Innen- oder Außererat stecken. Die sich im Gerät bewegenden Teile konnen eine Verletzung verursachen.

Wenn das Kuhlmittel mit offenem Feuer in Kontakt kommt, wird ein giftinges Gas erzeugt.

Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit das Klimagerät ausschalten und auch den Stromanschluss trennen.

In einem Notfall den Netzstecker aus der Steckdoseziehen oder den Trennschalter ausschalten oder das entsprechende Trennorgan abschalten, um die Klimaanlage von der Stromversorgung zu trennen.

Im Inneren von Innen- und Außergeräten befinden sich keine vom Benutzer zu reinigenden Teile. Beauftragen Sie einen autorisierten Handler oder Spezialisten mit anfallenden Reinigungsrarbeiten.

Sollte eine Betriebsstörung these Gerats auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung.

Für den Anschluss{jedes Geräts muss eine separate Steckdosevorhanden sein; innerhalb des ausschließlich fur das Gerät verwendeten Stromversorgungskabels muss ein Trennschalter, ein FI-Schalter oder eine Fehlerstrom-Schutzeinrichtung zum Schutz gegen Überstrom vorhanden sein.

Für jedem Gerät ist eine separate Steckdose vorzusehen, und den Verkabelungsbestimmungen gemäß muss in der Festverkabelung eine Möglichkeit zur vollständigen Abschaltung durch Kontakttrennung aller Pole bestehen.

Um Stromschlaggefahr durch Isolierungsfehler zu vermeiden, muss das Gerät geerdet werden.

Verwenden Sie keine abgeänderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder K Spezifikation, um ein Über Brand zu vermeiden.

Sollte irgende Funktionstörung/
Fehlfunktion auftreten, stellen Sie den Betrieb ein und ziehen den Netzstecker oder schalten den Hauptschalter und Schutzschalter aus. (Gefahr von Rauchbildung/Feuer/Stromschlag) Beispiele für Funktionstörungen/
Fehlfunktionen:

• Der FI-Schutzschalter lost halten aus.
• Das Produkt lauft bisweilen nicht an, wenn es eingeschaltet wird.
  Die Stromversorgung wird beim Bewegen des Kabels bisweilen unterbrochen.
• Beim Betrieb macht sich ein Brandgeruch oder ein ungewöhnliches Gerausch bemerkbar.
• Das Gehäuse weist Verformungen auf oder ist ungewöhnlich heiß.
• Wasser tropf aus dem Innengerät.
• Das Netzkabel bzw. der Netzstecker wird ungewohnlich warm.
  Die Geblasedrehzahl lassst sich nicht regeln.
• Das Gerät bleibt nach dem Einsatz sofort stehen.
• Das Gebläse kommt nach dem Ausschalten nicht zum Stillstand.

Beauftragen Sie ihren Handler umgehend mit den erforderlichen Wartungs-/Reparaturbeiten.

Nicht auf dem Gerät sitzen oder auf das Gerät steigen. Dies konnte einen Fall zur Folge haben.

Das Gerät ist für die Verwendung durch erfahrene oder geschalte Benutzer in Geschäften, in der Leichtindustrie und auf Bauernhöfen sowie für die gewerbliche Nutzung durch Laien vorgesehen.

Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Anleitung zur sicheren Bedienung des Geräts. Kinder)dürfen nicht mit dem Gerät speien. Die Reinigung und Benutzer-Wartungshandgriffe)dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Feuermelder und Luftauslass mindestens 1,5m vom Gerat entfernt einrichten.

Den Raum nicht zu stark heizen oder kühlen,
wenn Kleinkinder oder Kranke zugegen sind.

Die Klimaanlage nicht mit dem Hauptstromversorgungsschalter ein- und ausschalten. Hierzu die EIN/AUS-Bedientaste verwenden.

Keine Gegenstände in den Luftauslass de AuBengerats stecken. Dies ist gefährlich, das sich der Lufter mit hoher Geschwindigkeit dreht.

Den Luftinlass oder die scharfen Aluminiumrippen des Außergerats nicht berühren. Dies konnte eine Verletzung zur Folge haben.

Keinen Gegenstand in das LÜFTERGEHÄUSE stecken. Dies könnte eine Verletzung zur Folge haben oder das Gerät beschädigten.

ANMERKUNG

• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Dies ist kein mechanischer Defekt. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
  Die ursprünglichen Anweisungen wurden in englisher Sprache abgefasst. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Wichtige Informationen über das verwendete Kaltemittel

Dieses Produkt enthalt fluorierte Treibhausgase. Lassen Sie Gase nicht in die Atmosphäre ab.

Kuhlmitteltyp: R410A

GWP(1): 2088

(^1)GWP = global warming potential (Treibhauspotenzial)

Entspruchend der jeweiligen europäischen oder örtlichen Vorschriften konnen regelmäßige Kältemittel-Dichtigkeitsprüfungen vorgeschreiben sein. Weitere Informationen erhalten Sie von ihrem Fachhändler.

Vorsichtsmaßnahmen während des Gebrauchs

Installation

• Dieses Klimagerät von von einem qualifizierten Installationsfachmann und in Übereinstimmung mit der dem Produkt beiliegenden Einbauanleitung installiert werden.
• Vergewistern Sie sich vor der Installation, dass die Netzspannung der Stromversorgung in Ihr Heim oder Buro mit der am Typenschild angegebenen Nennspannung übereinstimmt.

!WARNUNG

Vermeiden Sie die Installation an den nachstehenden Orten.

• Orte, an denen Rauch oder brennbare Gase vorhanden sind.
  Außerdem Orte, an denen extrem hohe Temperaturen herrschen, wie beispielsweise in einem Gewächshaus.
• Orte, wo Hitze entwickelnde Gegenstände eingesetzt bzw. abgestellt werden.

Achtung:

Das Außereratarf nicht an einem Ort aufgestellt werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Naze von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimagerats vor starker Korrosion)

Verkabelung

Alle Verkabelungsarbeiten müssen den örtlichen elektrischen Vorschriften entsprechen. (Einzelheiten erfolhen Sie von ihrer Fachhändler oder einem qualifizierten Elektriker.)
- Jedes Gerät muss entweder über eine Erdleitung oder über die Netzzuleitung fachgerech geerdet werden.
- Verkabelungsarbeiten sind von einem qualifizierten Elektriker auszuführen.

Betriebsvorbereitungen

Schalten Sie die Hauptstromversorgung 5 Stunden vor der Inbetriebnahme ein.

(Zum Aufwärmen)

• Lassen Sie die Hauptstromversorgung bei fortgesetztem Betrieb eingeschaltet.

HINWEIS

Wenn die Klimaanlage voraussichtlich langere Zeit nicht gebraucht wird, ziehen Sie den Netzstecker aus der Steckdose oder schalten den Trennschalter aus oder das entsprechende Trennorgang ab, um die Klimaanlage von der Stromversorgung zu trennen.

Betriebsbedingungen

Verwenden Sie diese Klimagerät im nachstehenden Temperaturbereich.

Außengerät		Innentemperatur- bereich	Außentemperatu- turbereich
mini VRF (Typ LE2)
	Kühlen 14°C	~ 25°C (*FK)	-10°C ~ 46°C (*TK)
			-10°C ~ 43°C (*TK)*1
	Heizen 16°C	~ 30°C (*TK) -20°C ~	18°C (*FK)

TK: Trockenkugeltemperatur
FK: Feuchtkugeltemperatur
*1: Die maximal erlaubte Temperatur these Klimaanlagensystems verringt sich bei Verwendung des vorhandenen R22-Rohrs auf 43^ .

Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

These Symbole auf den Produkten, den Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie bereits, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten können.

Für weitere Informationen zu Sammlung und Recycling alter Produkte und Batterien wenden Sie sichitte an ihreortlichen Verwaltungsbehörden, Ihr ortliches Entsorgungsunternehmen oder die Verkaufsstelle,bei der Sie die Gegenstände gekauft haben.

Landesvorschriften gemäß kann eine nicht ordnungsgemäß Entsorgung solcher Abfälle durch Bußgelder gehndet werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchen, wenden Sie sich für weitere Informationenitte an ihren Handler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb de

Europäischen Union. Wenn Sie solche

Gegenstände entsorgen möchten, erfragen

Sie bitte bei den ortlichen Behörden oder

Ihrem Handler, welches die vorschfrtsmaige Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (Beispiel mit chemischem Symbol):

Dieses Symbol wird möglicherweise in

Kombination mit einem chemischen Symbol verwendet. In dieserm Fall erfüllt es die

Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

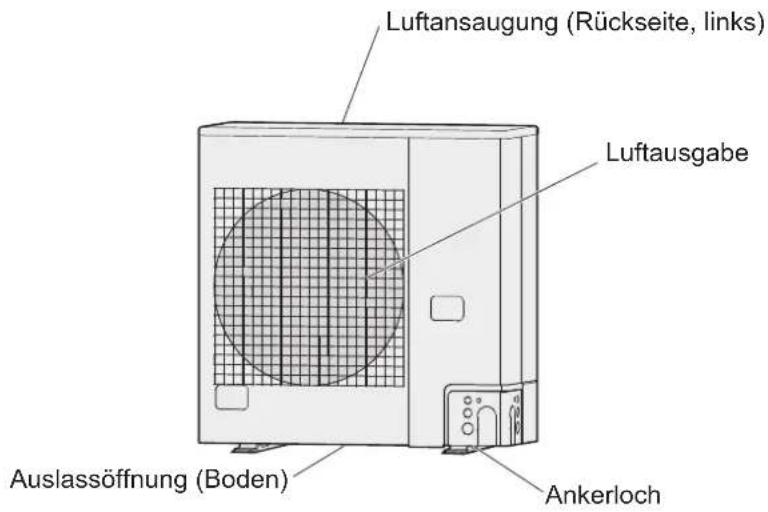

Bezeichnung der Teile

AUßENGERÄT

mini VRF (Typ LE2)

4,5,6 HP

DEUTSCH

Sonderausstattung

Drahtlose Fernbedienung

Für alle Innengeräte

Timer-Fernbedienung

Model-Nr CZ-RTC4
Für alle Innengerate

Kabelfernbedienung

Modell-Nr. CZ-RTC5A
Für alle Innengeräte

Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung.

Betrieb

Lesen Sie die mit der optionalen Fernbedienung geleiferte Bedienungsanleitung.

Anpassung der Richtung des Luftstroms

Lesen Sie die mit dem Innengerat geleiferte Bedienungsanleitung.

Wartung

Lesen Sie die mit dem Innengerat gelieferte Bedienungsanleitung.

Fehlerbehebung

Lesen Sie die mit dem Innengerat geleiferte Bedienungsanleitung.

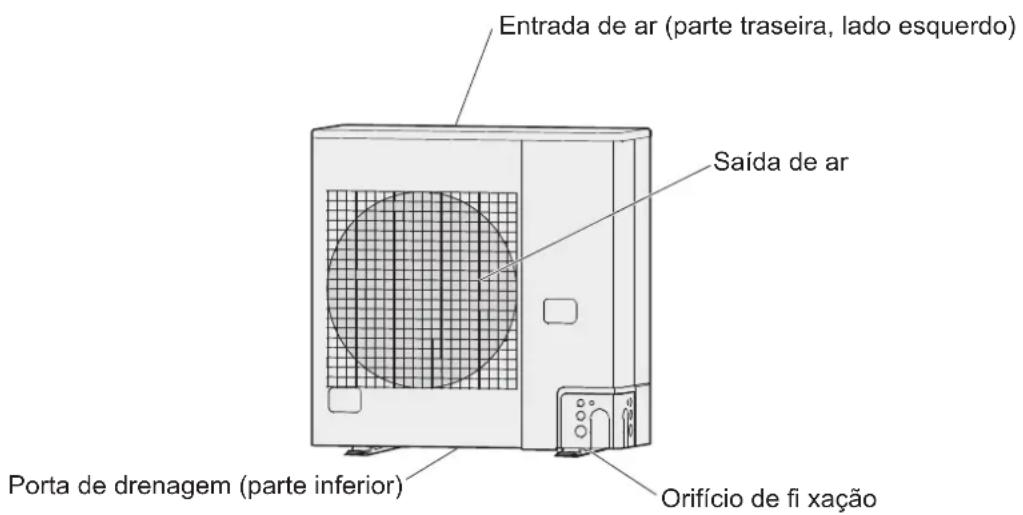

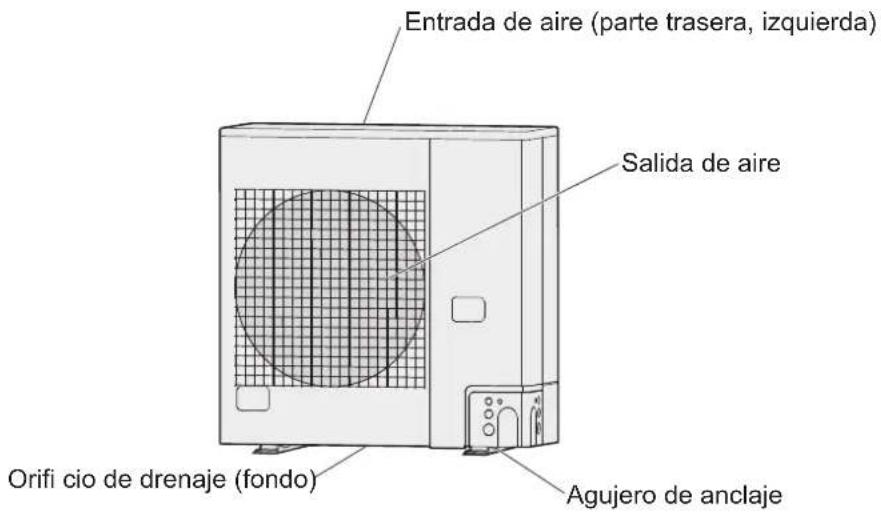

mini VRF ( Tipo LE2)

4,5,6 HP

Optional

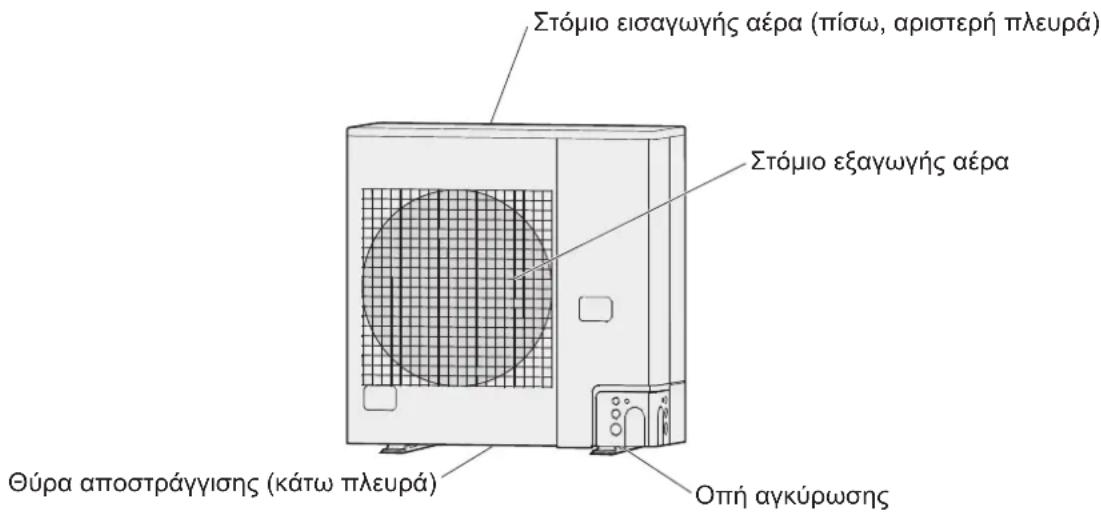

mini VRF (Túntoç LE2)

4,5,6 HP
