MANUALE UTENTE U4LE2E5 PANASONIC

Prima di utilizzare l'unità, leggere a fondo queste istruzioni per l'uso e conservarle come riferimento futuro.

NEDERLANDS

22~25

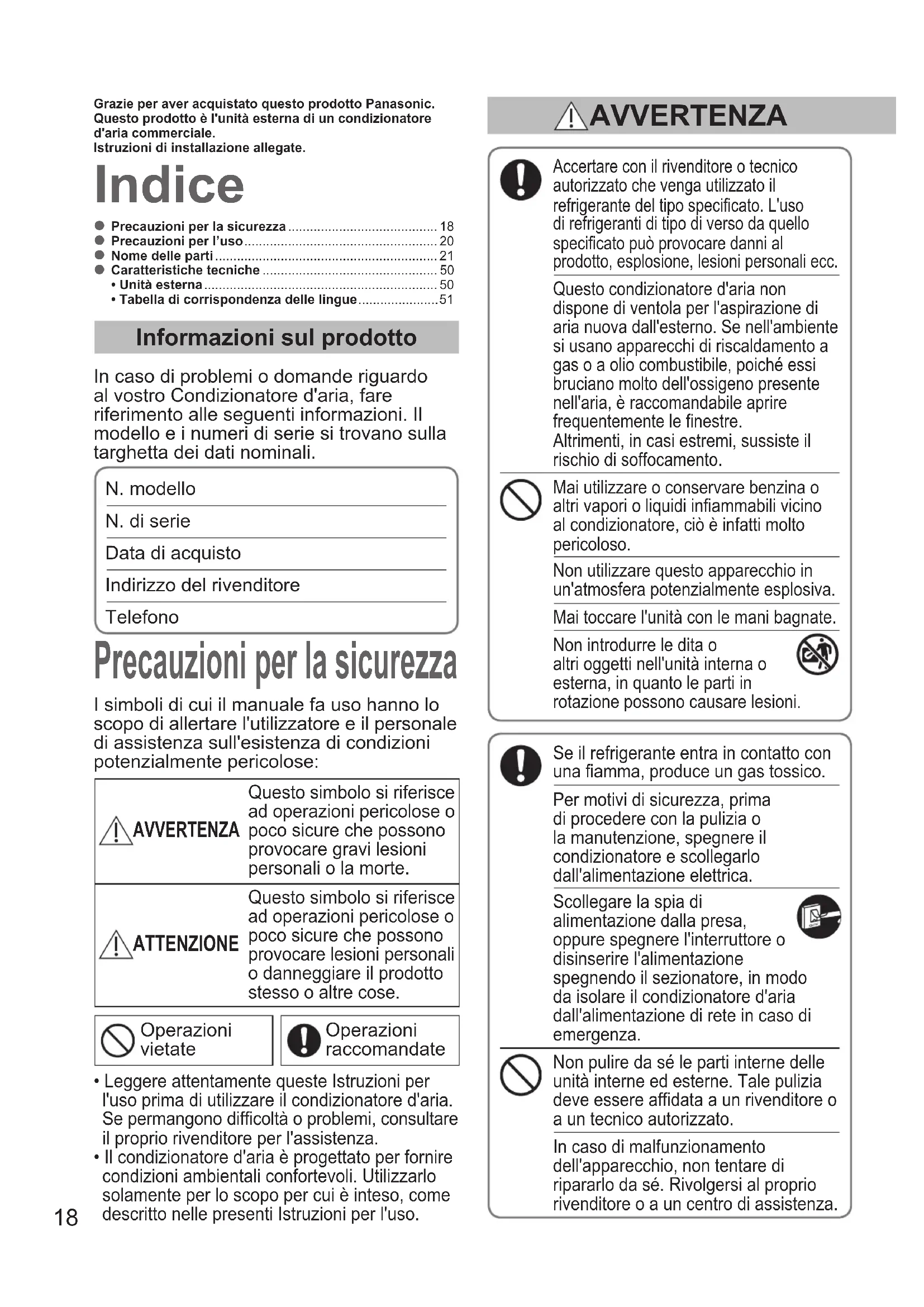

Grazie per aver acquistato quello prodotto Panasonic.
Questo prodotto e l'unità esterna di un condizionatore d'aria commerciale.
Istruzioni di installmentazione allegate.

Indice

Precauzioni per la sicurezza 18
Precauzioni per l'uso 20
- Nome delle parti 21
- Caratteristiche tecniche 50
Unita esterna 50
Tabella di corrispondenza delle lingue 51

Informazioni sul prodotto

In caso di problemi o domande riguardo al vostro Condizionatore d'aria,fare riferimento alle seguenti informazioni. Il modello e i numeri di seri ci trovano sulla targhetto dei dati nominali.

N. modello

N. di série

Data di acquisto

Indirizzo del rivenditore

Telefono

Precauzioni per la sicurezza

I significi di cui il manuale fa uso hanno lo scopo di allertare l'utilizzatore e il personale di assistenza sull'esistenza di condizioni potenzialmente pericolose:

AVVERTENZA	Questo symbolo si riferisce ad operazioni pericolose o peu sicure che sono provocare gravi lesioni personali o la morte.
ATTENZIONE	Questo symbolo si riferisce ad operazioni pericolose o peu sicure che sono provocare lesioni personali o danneggiare il prodotto stesso o altre cose.

Operazioni vietate

Operazioni raccomandate

• Leggere attendamente queste Istruzioni per l'uso prima di utilizzato il condizionatore d'aria. Se permangono difficultà o problemi, consultare il proprio rivenditore per l'assistenza.
• Il condizionatore d'aria è progettato per fornire condizioni ambientali comfortevoli. Utilizzato solamente per lo scopo per cui è inteso, come descritto nelle presenti Istruzioni per l'uso.

AVVERTENZA

Accertare con il rivenditore o tecnico autorizzato che venga utilizzato il refrigerante del tipo specificato. L'uso di refrigeranti di tipo di verso da quello specificato cui provocare danni al prodotto, esplosione, lesioni personali ecc.

Questo condizionatore d'aria non dispone di ventola per l'aspirazione di aria nuova dall'esterno. Se nell'ambiente si usano apparecchi di riscaldamento a gas o a olio combustibile, poiché essi brutciano molto dell'ossigeno presente nella'aria, è raccomandabile après frequentlymente le finestre.
Altrimenti, in casi extremi, sussiste il rischio di soffocamento.

Mai utilizzato o conservare benzina o altri vapori o liquidi inflammabili vicino al condizionatore, ciò è infatti molto pericoloso.

Nonutilizzarequestoapparecchioin un'atmosferapatenzialmenteesplosiva.

Mai toccare l'unità con le mani bagnate.

Non introdure le dita o
altri oggetti nell'unita interna o
esterna, in quanto le parti in
rotazione possono causare lesioni.

Se il refrigerante entra in contatto con una fiamma, produce un gas tossico.

Per motivi di sicurezza, prima di procedere con la pulizia o la manutenzione, spegnere il condizionatore e scollegarlo dall'alimentazione elettrica.

Scollegare la spia di alimentazione dalla presa, oppure spegnere l'interruttore o disinserire l'alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete in caso di emergenza.

Non pulire da se le parti interne delle unità interne ed esterne. Tale pulizia deve essere affidata a un rivenditore o a un tecnico autorizzato.

In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da se. Rivolgersi al proprio rivenditore o a un centro di assistenza.

Collegare ciascuna unita a una presa di corrente dedicata e nella linea esclusiva installare un sezonatore, un salvavita contro le perdite a terra (ELCB) o un interruptore differenziale (RCD) per protezione da sovracorrente.

Collegare ciascuna unità a una presa di corrente dedicata e con i conduitori fissi provvisti della possibilità di scollegare totalmente l'alimentazione mediate separazione di tutti i poli in ottemperanza ai regolamenti sui collegamenti elettrici.

Per evitare i rischi derivanti da eventuali problemi di isolamento, l'unità deve essere collegata a terra.

Per prevenire surriscaldamento e incendio, non utilizzato cavi modificati, cavi di giunzione, prolonghe o cavi non specificati.

Al verificarsi di qualsiasi anomalia/guasto, interrompere l'utilizzo del prodotto e scollegare la spina di alimentazione o spegnere l'interruttore di alimentazione e l'interruttore automatico. (Rischio di fumo/incendio/scosse elettriche)

Esempi di anomalia/guasto:

Il salvavita contro le perdite a terra salute spesso.
- A volte il prodotto non si avvia quando viene accesso.
- A volte l'alimentazione si disinserisce quando si muove il cavo.
- Durante il funzionamento si avvertono odore di bruciato o rumori anomali.
Il corpo è deformato o troppo caldo.
L'unita interna ha perdite di acqua.
- Il cavo o la spina di alimentazione divertano troppo caldi.
Non è possibile controllare la velocità della ventola.
- L'unità si arresta subito dopo essere stata accesa per funzionare.
- La ventola non si arrresta neppure dopo aver arrestato il funzionamento.

Contattare immediamente il proprio rivenditore per la manutenzione/ riparazione.

Non sedere né montare sull'unità, poiché si rischierebbe di cadere.

ATTENZIONE

Questo appearecchio è inteso per l'uso da parte di persona esperte o adeguatamente preparate in negozi, industriie leggere e aziende agricole, o per li'uso commerciale da parte di persona non specializzate.

Questo appearecchio più essere utilizzato dai minori a partire dagli 8 anni di età e da persone con disponità fisiche, sensoriali o mentali ridotte o da persona inesperte, a condizione che siano adeguatamente supervisionate opreventivamente istruite sull'utilizzo in sicurezza e informate sui pericoli presenti. I bambini non devono gliacare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini alla supervisione.

Installare il dispositivo d'allarme antincendio e l'uscita dell'aria ad almeno 1,5 metri dall'unità.

Se nell'ambiente vi sono bambini o persone invalide e raccomandabile non raffreddarlo né riscaldarlo effecssivamente.

Non accendete e spegnete il condizionatore d'aria dall'interruttore di rete. Usate il pulsante di funzionamento ON/OFF.

Non inserte alcun oggetto nell'uscita dell'aria dell'unità esterna. Cio è' pericoloso in quanto la ventola ruota ad alta velocità.

Non toccare ne la presa dell'aria ne le taglienti alette d'alluminio dell'unita esterna. Ci si potrebbe infatti ferire.

Non introdure alcun corpo estraneo nel VANO DELLA VENTOLA. Ci si potrebbe infatti ferire e l'unita potrebbe danneggiarsi.

AVVISO

Occasionalmente il compressore si vuo arrestare durante i temporali. Non si tratta di un guasto meccanico. L'unità si rimette in funzione automaticamente dopo alcuni minuti.
- Il testo in inglese corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali.

Informazioni importanti relative al refrigerante utilizzato

Questo prodotto contiene gas fluorurati ad effetto serra. Non scarticare i gas nell'atmosfera.

Tipodi refrigerante:R410A

Valore GWP(1): 2088

(1) GWP = global warming potential - potenziale di riscaldamento globale

A seconda delle disposizioni vigenti a livello locale e europeo, cui è necessario svolgere periodicamente dei controli per verificare l'assenza di perdite di refrigerante. Per ulteri informazioni contattore il distributore locale.

Precauzioni per l'uso

Installazione

• Il condizionatore d'aria deveVenire installato da tecnici di installatione qualificati secondo le Istruzioni di installatione fornite con l'unità.
• Prima dell'installazione, controllare le la tensione dell'alimentazione elettrica dell'abitazione o dell'ufficio corrisponda a那一 bella riportata sulla targhetta dei dati nominali.

AVVERTENZA

Non installare I'apparecchio nei seguenti luoghi.

• Luoghi in cui siano presenti fumo o gas combustibile.
  Anche luoghi con temperature particolarmente elevate, quali una serra.
• Luoghi in cui siano presenti oggetti che generano forte calore.

Attenzione:

Non installare l'unità esterna dove sia espostaagli spruzzi diretti di acqua marina salata, né nell'aria sulfurea presente nelle vicinanze di terme.

(Per proteggere il condizionatore d'aria da forte corrosione)

Cablaggio

Il cablaggio delve essere eseguito in ottemperanza alle leggi e ai regolamenti locali in vigore.
(Per informazioni particolareggiate a questo riguardo, rivolgersi al proprio rivenditore.)
Ciascuna unità delve disporre di un'adeguata messa a terra con un cavo di terra (o massa) o mediente il cablaggio di alimentazione.
Il cablaggio deve essere eseguito da un elettricista qualificato.

Preparazione per la messa in funzione

Accendere l'alimentazione di rete 5 ore prima di avviare il funzionamento.

(Per il preriscaldamento)

• Lasciare l'alimentazione di rete inserita per l'uso continuo.

NOTA

Se si prevede un inutilizzo prolongato, scollegare la spia di alimentazione dalla presa, oppure spegnere l'interruttore o disinserire l'alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete.

Condizioni di funzionamento

Utilizzato il condizionatore d'aria nel seguente intervallo di temperature.

Unità esterna	Intervallo di tem-perature interno	Intervallo di tem-perature esterno
mini VRF ( Tipo LE2)
Raffreddamento	14°C ~ 25°C (*WBT)	-10°C ~ 46°C (*DBT)
		-10°C ~ 43°C (*DBT)*1
Riscaldamento	16°C ~ 30°C (*DBT)	-20°C ~ 18°C (*WBT)

DBT: Temperatura di bulbo secco
WBT: Temperatura di bulbo umido
*1: La temperatura massima consentita per questo sistemi di aria condizionata è ridotta a 43^ quando si utilizes l'attuale tubo R22.

Informazioni per gli utilizzatori sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate

Questi symboli sul prodotto, sulla confezione e/o sui documenti acclusi indicano che i prodotti elettrici ed elettronici e le batterie non devono venire smaltiti insieme ai rifiuti domestici.

Per il correto trattamento, recupero e ricicchio di prodotti vecchi e batterie usate, conferirli presso gli apposti punti di raccolta, in conformità con la legislazione nazionale e le Direttive 2002/96/CE e 2006/66/CE.

Il corretto smaltimento di quosti prodotti e batterie consente di risparmiare risorse preziose e prevenire i potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero derivare da uno smaltimento inadequato del prodotto.

Per ulteriori informazioni sulla raccolta e il ricicchio di prodotti vecchi e batterie usate, contattare la sede comunale locale, il servizio di smaltimento rifiuti o il punto vendita presso il quale sono stati acquistati gli articioli.

Lo smaltimento scorretto di questi rifiuti potrebbe essere soggetto a sanzioni, conformmente alla legislazione nazionale.

Per utenti aziendali nell'Unione Europea

Per ulteriori informazioni sullo smaltimento di apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore.

[Informazioni sullo smaltimento in Paesi al di fuori dell'Unione Europea]

Questi symboli sono validi solo nell'Unione Europea. Per informazioni sul corretto metododi di smaltimento di questi articoli, rivolgersi alle autorità locali o al proprio rivenditore.

Notarelativalombolo dellabatteryiduedesimboli di esempio in basso):

Questo simbolo più essere usato in combinazione con un simbolo chimico. In tal caso, è necessario atteneri ai requisiti specificati nella Direttiva relativamente alla sostanza chimica in questione.

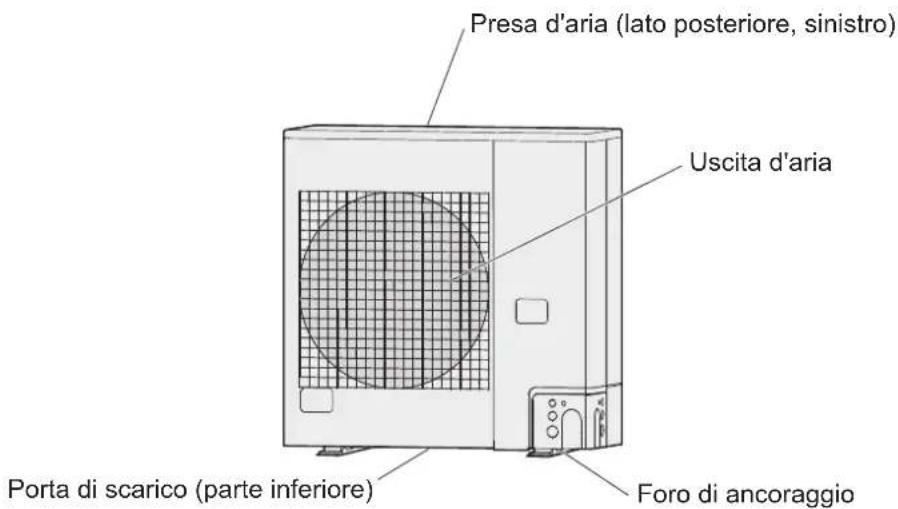

Nome delle parti

UNITÀ ESTERNA

mini VRF (Tipo LE2)

4,5,6HP

Opzionale

Telecomando wireless

Per tutte le unità interne

Telecomando timer

N. modello CZ-RTC4
Per tutte le unità interne

Telecomando cablato di alto livello

N. modello CZ-RTC5A
Per tutte le unità interne

Leggere Istruzioni per l'uso fornite con il telecomando.

Funzionamento

Fare riferimento alle Istruzioni per l'uso allegate al telecomando opzionale.

Regolazione della direzione del fl usso d'aria

Fare riferimento alle Istruzioni per l'uso allegate all'unità interna.

Manutenzione

Fare riferimento alle Istruzioni per l'uso allegate all'unità interna.

■ Risoluzione dei problemi

Fare riferimento alle Istruzioni per l'uso allegate all'unità interna.
