BEDIENUNGSANLEITUNG Outdoor Camera CW300 Xiaomi

Xiaomi Outdoor-Kamera CW300 Bedienungsanleitung • 38

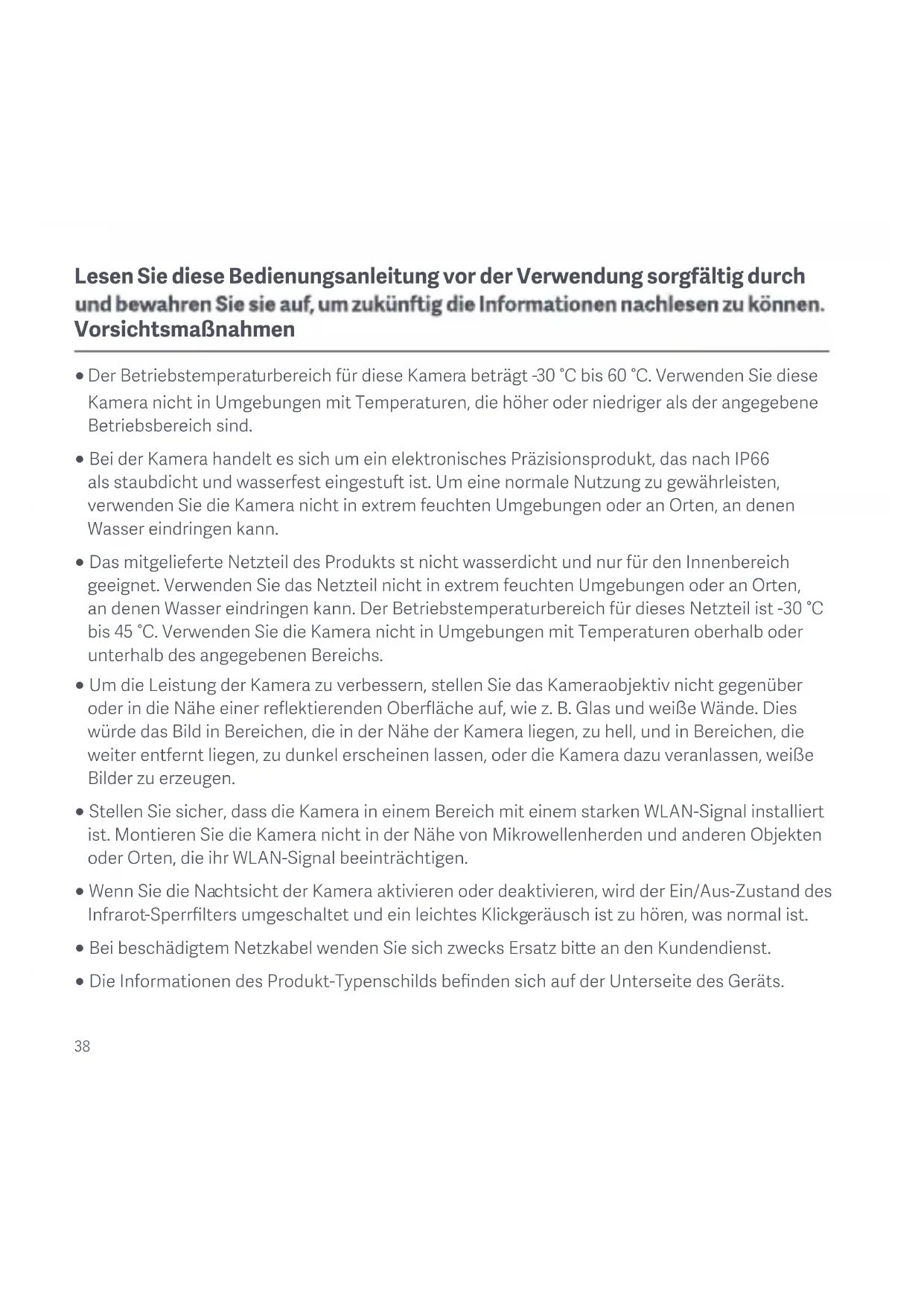

Lesen Sie diese Bedienungsanleitung vor der Verwendung sorgfältig durch und bewahren Sie sie auf, um zukünftig die Informationen nachlesen zu können. Vorsichtsmaßnahmen

• Der Betriebstemperaturbereich für diese Kamera beträgt -30 °C bis 60 °C. Verwenden Sie diese Kamera nicht in Umgebungen mit Temperaturen, die höher oder niedriger als der angegebene Betriebsbereich sind.
• Bei der Kamera handelt es sich um ein elektronisches Präzisionsprodukt, das nach IP66 als staubdicht und wasserfest eingestuft ist. Um eine normale Nutzung zu gewährleisten, verwenden Sie die Kamera nicht in extrem feuchten Umgebungen oder an Orten, an denen Wasser eindringen kann.
• Das mitgelieferte Netzteil des Produkts st nicht wasserdicht und nur für den Innenbereich geeignet. Verwenden Sie das Netzteil nicht in extrem feuchten Umgebungen oder an Orten, an denen Wasser eindringen kann. Der Betriebstemperaturbereich für dieses Netzteil ist -30 °C bis 45 °C. Verwenden Sie die Kamera nicht in Umgebungen mit Temperaturen oberhalb oder unterhalb des angegebenen Bereichs.
• Um die Leistung der Kamera zu verbessern, stellen Sie das Kameraobjektiv nicht gegenüber oder in die Nähe einer reflektierenden Oberfläche auf, wie z. B. Glas und weiße Wände. Dies würde das Bild in Bereichen, die in der Nähe der Kamera liegen, zu hell, und in Bereichen, die weiter entfernt liegen, zu dunkel erscheinen lassen, oder die Kamera dazu veranlassen, weiße Bilder zu erzeugen.
• Stellen Sie sicher, dass die Kamera in einem Bereich mit einem starken WLAN-Signal installiert ist. Montieren Sie die Kamera nicht in der Nähe von Mikrowellenherden und anderen Objekten oder Orten, die ihr WLAN-Signal beeinträchtigen.
• Wenn Sie die Nachtsicht der Kamera aktivieren oder deaktivieren, wird der Ein/Aus-Zustand des Infrarot-Sperrfilters umgeschaltet und ein leichtes Klickgeräusch ist zu hören, was normal ist.
• Bei beschädigtem Netzkabel wenden Sie sich zwecks Ersatz bitte an den Kundendienst.
  • Die Informationen des Produkt-Typenschilds befinden sich auf der Unterseite des Geräts.

Produktübersicht

Verpackungsinhalt (Abb. A)

1. Xiaomi Outdoor-Kamera CW300
2. Wandhalterung
3. Montageschablonenaufkleber
4. Netzteil
5. Wasserdichtes Netzwerkanschlusszubehör
6. Wasserdichtes Klebeband
7. Befestigungsschrauben
8. Bedienungsanleitung
9. Garantieerklärung

Kamera (Abb. B)

1. Netzanschluss
2. Netzwerkkabelanschluss
3. Anzeige
4. Mikrofon
5. Objektiv
6. Leuchte
7. Wasserdichte Abdeckung
8. Rückstelltaste
9. MicroSD-Kartensteckplatz

10. Hinweisaufkleber

Hinweise: Abbildungen des Produkts, des Zubehörs und der Benutzeroberfläche in der Bedienungsanleitung dienen nur als Referenz. Die tatsächlichen Produkte und Funktionen können aufgrund von Produktverbesserungen variieren.

Bedienungsanleitung dienen nur als Referenz. Die tatsächlichen Produkte und Funktionen können aufgrund von Produktverbesserungen variieren.

Verwendung

Einsetzen einer microSD-Karte

Stellen Sie sicher, dass die Kamera nicht eingesteckt ist. Öffnen Sie die wasserdichte Abdeckung über dem microSD-Kartensteckplatz und stecken Sie eine microSD-Karte mit den Kontaktpunkten nach oben gerichtet ein. (Abb. C-1)

VORSICHT: Trennen Sie die Kamera vom Stromnetz, während Sie die microSD-Karte einsetzen oder entfernen. Verwenden Sie eine microSD-Karte einer qualifizierten Marke (die Kamera unterstützt nur eine microSD-Kartenmit einer maximalen Kapazität von 256 GB und dem FAT32-Format. Eine microSD-Karte mit einer Kapazität von 64 GB und mehr muss vor der Verwendung über "Einstellungen > Speicher verwalten" auf der Plug-in-Seite der Kamera in der Xiaomi Home-App auf das FAT32-Format formatiert werden). Es wird empfohlen, die microSD-Karte mit einer Lese-/Schreibgeschwindigkeit von nicht weniger als U1/Class 10 zu verwenden.

Hinweis: Stellen Sie nach dem Einsetzen oder Entfernen der microSD-Karte sicher, dass Sie die wasserdichte Abdeckung über dem Kartensteckplatz wieder anbringen, damit kein Wasser in die Kamera eindringen und die normale Verwendung beeinträchtigen kann.

Einschalten

Stecken Sie das Netzadapterkabel in den Netzanschluss der Kamera, woraufhin die Kamera sich automatisch einschaltet. (Abb. C-2)

Wenn die Anzeige weiterhin orange leuchtet und eine Sprachansage zu hören ist, wurde die Kamera erfolgreich eingeschaltet.

Hinweis: Bitte verwenden Sie zum Aufladen der Kamera unbedingt das mitgelieferte Original-Netzteilkabel, um zu vermeiden, dass die Kamera nicht korrekt funktioniert. Drehen Sie das Objektiv der Kamera nicht während die Kamera in Betrieb ist und zwingen Sie es nicht, sich zu drehen. Wenn die Positionierung des Objektivs ungenau ist, kalibrieren Sie es bitte in der Xiaomi Home-App.

Anzeigestatus

Orange: Warten auf Verbindung/erfolgreich zurückgesetzt

Orange blinkend: Herstellen einer Verbindung zu einem Netzwerk...

Blau blinkend: Verbindungsaufbau zu einem Server/OTA-Aktualisierung läuft...

Blau: Erfolgreich verbunden/korrekter Betrieb

Verbinden mit der Xiaomi Home-App

Dieses Produkt funktioniert mit der Xiaomi Home-App. Verwenden Sie die Xiaomi Home-App für die Steuerung Ihres Geräts und für die Interaktion mit anderen Smart Home-Geräten.

Scannen Sie den QR-Code, um die App herunterzuladen und zu installieren. Ist die App bereits installiert, werden Sie zur Verbindungseinrichtungs-Seite weitergeleitet. Sie können aber auch im App Store nach „Xiaomi Home“ suchen, um die App herunterzuladen und zu installieren.

Öffnen Sie die Xiaomi Home-App, tippen Sie auf das „+“ oben rechts und befolgen Sie die Anweisungen auf dem Bildschirm, um Ihr Gerät hinzuzufügen.

Hinweise: Die Version der App wurde möglicherweise aktualisiert. Befolgen Sie bitte die Anweisungen zur aktuellen App-Version. Vergewissern Sie sich beim Verbinden, dass die Netzwerkverbindung stabil und die Kamera eingeschaltet ist sowie dass die Anzeige orange bleibt. Sobald die Verbindung hergestellt ist, wechselt die Anzeige zu blau.

Zurücksetzen

Drücken Sie die Rückstelltaste für etwa 7 Sekunden, wenn Sie das Netzwerk oder das mit der Kamera verbundene Xiaomi-Konto ändern. Sobald das Zurücksetzen abgeschlossen ist, ertönt eine Sprachmeldung.

Hinweis: Durch das Zurücksetzen der Kamera werden keine Daten auf der microSD-Karte gelöscht.

Installation

1. Kleben Sie den Montageschablonenaufkleber an der richtigen Stelle an die Wand. Achten Sie darauf, dass die rechte Seite des Aufklebers mehr als 50 cm von der Wandecke entfernt ist. Bohren Sie Löcher mit einem Durchmesser von ca. 6 mm und einer Tiefe von ca. 35 mm in die Wand, die mit den Bohrungen auf dem Aufkleber übereinstimmen. (Abb. D-1)

2. Setzen Sie die Kunststoffdübel in die gebohrten Löcher ein. (Abb. D-2)

3. Wandinstallation: Befestigen Sie die Wandhalterung an der Wand, indem Sie die Schrauben durch die Bohrungen stecken und in die Dübel schrauben. Wenn das Netzkabel nach oben verlegt wird, sollte es zuerst durch die Wandhalterungsnut geführt werden, bevor die Wandhalterung an die Wand geschraubt wird. (Abb. D-3)

4. Deckeninstallation: Drehen Sie den Kamerasockel nach oben, richten Sie ihn mit dem Klammer an der Halterung aus, und ziehen Sie die Schraube auf der rechten Seite fest. (Abb. D-4)

5. Sobald die Kamera an ihrem Platz gesichert ist, wickeln Sie das wasserfeste Band um den Netzanschluss, um das Eindringen von Wasser zu verhindern. (Abb. D-5)

VORSICHTSMAßNAHMEN:

• Die Wand muss mindestens das Dreifache des Gesamtgewichts der Kamera tragen können.
- Um mögliche Verletzungen zu vermeiden, muss die Kamera gemäß den Installationsanweisungen sicher an der Wand befestigt werden.
- Nicht in der Nähe einer Wärmequelle wie einer Klimaanlage, eines Dunstabzugsauslasses oder eines Heizkesselauslasses installieren.

Installation des wasserdichten Netzwerkanschlusszubehörs

E-1-1. Dichtungsring

E-2-2. Wasserdichte Manschette

E-2-4. Wasserdichte hintere

E-2-1. Netzwerkkabel

E-2-3. Stopper

Abdeckung

Das wasserdichte Netzwerkanschlusszubehör umfasst: einen Dichtungsring, eine wasserdichte Manschette, einen Stopper und eine wasserdichte hintere Abdeckung. Nach der Installation wird die wasserdichte Leistung des Netzwerkanschlusses verbessert. Setzen Sie den Dichtungsring auf den Netzwerkanschluss der Kamera (Abb. E-1). Fädeln Sie die wasserdichte hintere Abdeckung, den Stopper und die wasserdichte Manschette der Reihe nach über das Netzwerkkabel (Abb. E-2) und stecken Sie danach das Netzwerkkabel in den Anschluss. Schrauben Sie die wasserdichte Manschette und den Dichtungsring zusammen. Danach schrauben Sie die wasserdichte hintere Abdeckung und die wasserdichte Manschette zusammen (Abb. E-3).

Wenn Sie kein Netzwerkkabel verwenden, installieren Sie bitte trotzdem das wasserdichte Netzwerkanschlusszubehör.

Bitte verwenden Sie ein abgeschirmtes Netzwerkkabel.

Spezifikationen

Bezeichnung: Xiaomi Outdoor-Kamera CW300

Modell: MBC21

Artikelmaße: 168 × 100 × 123 mm

Video Codec: H.265

Nachtsichtlicht: 850 nm-Infrarotlicht × 2, Weißlicht × 2

Nenneingang: 12 V --- 1 A

WLAN-Verbindung: WLAN IEEE 802.11 b/g/n 2,4 GHz

Nettogewicht: 487 g

WLAN-Betriebsfrequenz: 2412–2472 MHz

Auflösung: 2560 × 1440

Maximale WLAN-Ausgangsleistung: <20 dBm

Speicher: MicroSD-Karte (8 GB–256 GB unterstützt)/Cloud-Speicher

Betriebstemperatur: -30 °C bis 60 °C

Spezifikationen für den externen AC-Adapter

Hersteller: Shenzhen AMC Technology Co., Ltd.

Modellidentifikator: AD-0121200100EU-6

Eingangsspannung: 100–240 VAC, 50/60 Hz, 0,5 A

Ausgangsspannung: 12,0 V = 1,0 A 12,0 W

Durchschnittliche Aktive Effizienz: ≥82,96 %

Effizienz bei Geringer Belastung (10 %): ≥73,26 %

Lastloser Stromverbrauch: ≤0,10 W

Entsorgung von elektrischen und elektronischen Geräten

Das Symbol auf dem Produkt oder der Verpackung bedeutet, dass das Produkt einer getrennten Erfassung für elektrische und elektronische Geräte zugeführt werden muss und nicht über den normalen Haushaltsabfall entsorgt werden darf. Bitte entnehmen Sie Batterien und Lampen, die nicht vom Gerät umschlossen sind, vor der Abgabe aus

dem Gerät und entsorgen diese über die offiziellen Sammelstellen für Batterien und Lampen.

Beim Kauf eines neuen Elektrogerätes können Sie beim Vertreiber ein gleichartiges Altgerät unentgeltlich zurückgeben. Elektrogeräte mit einer Kantenlänge von maximal 25 cm können unentgeltlich bei Vertreibern von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² sowie größeren Supermärkten abgegeben werden, ohne dass ein Neugerät erworben werden muss. Größere Elektrogeräte können kostenlos bei kommunalen

Wertstoffhöfen abgegeben werden.

Durch die korrekte Entsorgung tragen Sie dazu bei, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die durch unsachgemäße Erfassung und Behandlung von Elektroaltgeräten entstehen können.

Bitte löschen Sie sämtliche personenbezogenen Daten auf dem Gerät, bevor Sie es entsorgen.

Für weitere Informationen kontaktieren sie bitte Ihre Kommunalverwaltung, Ihren örtlichen Abfallentsorger oder das Geschäft, in dem Sie das Produkt erworben haben.

EU-Konformitätserklärung

Hiermit bestätigt Shanghai Moshon Technology Co., Ltd., dass das Funkgerät des Typs Xiaomi Outdoor-Kamera CW300 (Produktname) MBC21 (Modell) mit der Verordnung 2014/53/EU in Einklang steht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: http://www.mi.com/global/service/support/declaration.html Eine detaillierte elektronische Bedienungsanleitung finden Sie unter www.mi.com/global/support/user-guide

Unter normalen Einsatzbedingungen muss dieses Gerät einen Abstand von mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers einhalten.

VORSICHT: Möglicherweise gefährliche optische Strahlung, die von diesem Produkt ausgeht. Nicht in die Betriebslampe blicken. Kann die Augen schädigen.

Hinweis: Das Netzteil ist nicht wasserdicht und nur für den Innenbereich geeignet. Nicht in extrem feuchten Umgebungen oder an Orten, an denen Wasser eindringen kann.

Hergestellt für: Xiaomi Communications Co., Ltd.

Hersteller: Shanghai Moshon Technology Co., Ltd. (ein Unternehmen von Mi Ecosystem)

Weitere Informationen finden Sie auf www.mi.com

Bedienungsanleitung-Version: V1.0
