GEBRUIKSAANWIJZING Outdoor Camera CW300 Xiaomi

Xiaomi Buitencamera CW300 Gebruikershandleiding • 80

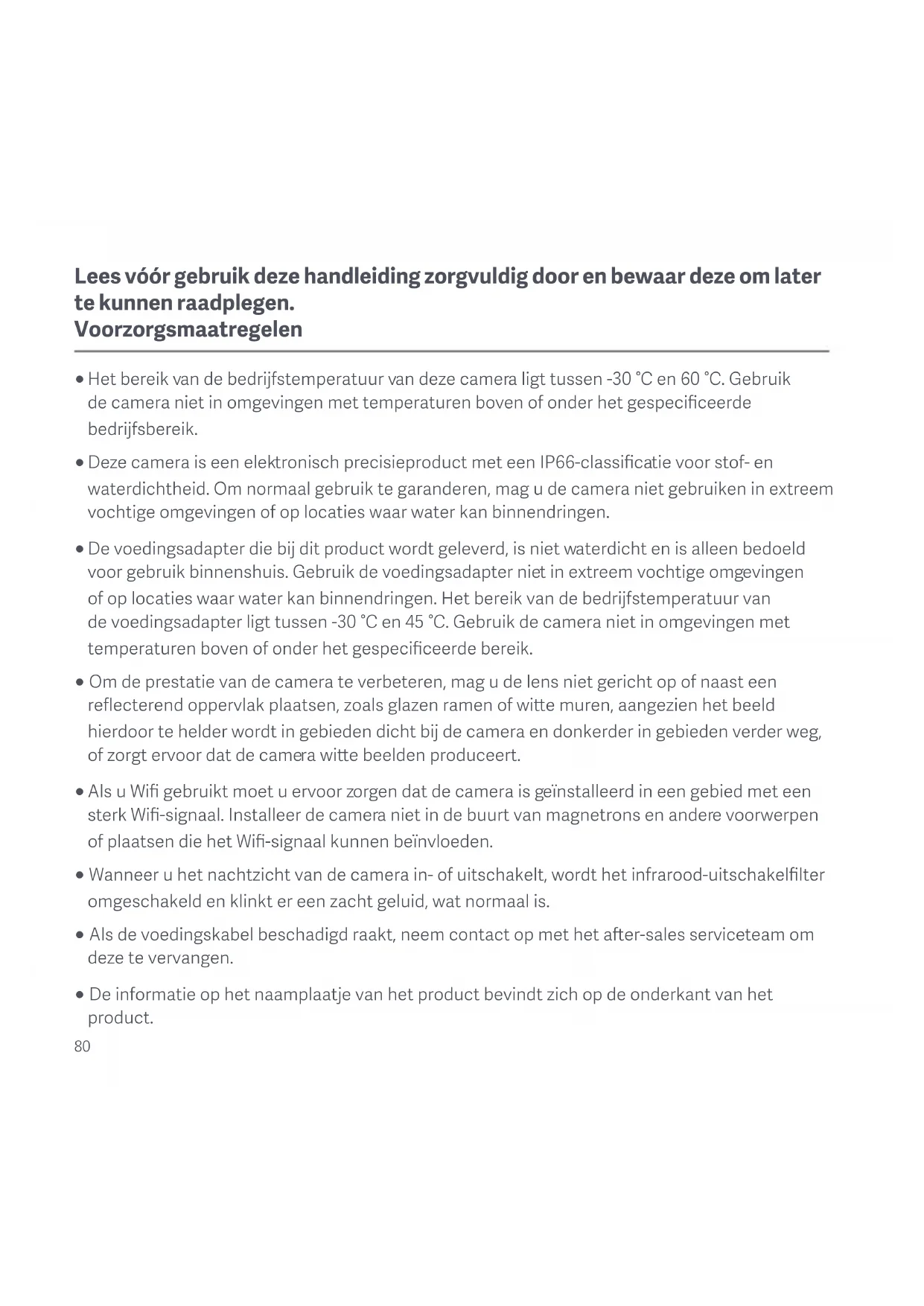

Lees vóór gebruik deze handleiding zorgvuldig door en bewaar deze om later te kunnen raadplegen.

Voorzorgsmaatregelen

• Het bereik van de bedrijfstemperatuur van deze camera ligt tussen -30 °C en 60 °C. Gebruik de camera niet in omgevingen met temperaturen boven of onder het gespecificeerde bedrijfsbereik.
• Deze camera is een elektronisch precisieproduct met een IP66-classificatie voor stof- en waterdichtheid. Om normaal gebruik te garanderen, mag u de camera niet gebruiken in extreem vochtige omgevingen of op locaties waar water kan binnendringen.
• De voedingsadapter die bij dit product wordt geleverd, is niet waterdicht en is alleen bedoeld voor gebruik binnenshuis. Gebruik de voedingsadapter niet in extreem vochtige omgevingen of op locaties waar water kan binnendringen. Het bereik van de bedrijfstemperatuur van de voedingsadapter ligt tussen -30 °C en 45 °C. Gebruik de camera niet in omgevingen met temperaturen boven of onder het gespecificeerde bereik.
• Om de prestatie van de camera te verbeteren, mag u de lens niet gericht op of naast een reflecterend oppervlak plaatsen, zoals glazen ramen of witte muren, aangezien het beeld hierdoor te helder wordt in gebieden dicht bij de camera en donkerder in gebieden verder weg, of zorgt ervoor dat de camera witte beelden produceert.
• Als u Wifi gebruikt moet u ervoor zorgen dat de camera is geïnstalleerd in een gebied met een sterk Wifi-signaal. Installeer de camera niet in de buurt van magnetrons en andere voorwerpen of plaatsen die het Wifi-signaal kunnen beïnvloeden.
• Wanneer u het nachtzicht van de camera in- of uitschakelt, wordt het infrarood-uitschakelfilter omgeschakeld en klinkt er een zacht geluid, wat normaal is.
• Als de voedingskabel beschadigd raakt, neem contact op met het after-sales serviceteam om deze te vervangen.
• De informatie op het naamplaatje van het product bevindt zich op de onderkant van het product.

Productoverzicht

Inhoud pakket (Afb. A)

1. Xiaomi Buitencamera CW300
2. Muurbeugel
3. Sjabloonsticker voor montage
4. Voedingsadapter
5. Accessoires voor waterdichte netwerkaansluiting
6. Waterdichte tape
7. Montageschroeven
8. Gebruikershandleiding
9. Garantieverklaring
10. Let op sticker

Camera (Afb. B)

1. Stroomaansluiting
2. Netwerkkabelaansluiting
3. Indicator
4. Microfoon
5. Lens
6. Spotlight
7. Waterdichte afdekking
8. Resetknop
9. MicroSD-kaartsleuf

Opmerkingen: Afbeeldingen van het product, accessoires en UI in de gebruikershandleiding zijn alleen ter referentie. Het daadwerkelijke product en de functionaliteit kunnen variëren door productverbeteringen.

Het model, de parameters en veiligheidsinformatie van de camera staan vermeld in de gebruikershandleiding en aan de onderkant van de camera.

Hoe te gebruiken

Een microSD-kaart installeren

Zorg ervoor dat de camera is losgekoppeld van de stroom. Verwijder de waterdichte afdekking van de microSD-kaartsleuf en plaats een microSD-kaart met de contactpunten naar boven gericht. (Afb. C-1)

WAARSCHUWING: Koppel de camera los van de stroom bij het installeren of verwijderen van de microSD-kaart. Gebruik een microSD-kaart van een goedgekeurd merk (de camera ondersteunt alleen een microSD-kaart met een maximale capaciteit van 256 GB en alleen het FAT32-formaat, en een microSD-kaart met een capaciteit van 64 GB en meer moet mogelijk worden geformatteerd naar het FAT32-formaat vóór gebruik via Instellingen > Opslag beheren op de plug-inpagina van de camera in de Xiaomi Home app). Het wordt aanbevolen om een

microSD-kaart te gebruiken met een lees-/schrijfsnelheid van minstens U1/Class 10.

Opmerking: Na installatie of verwijdering van de microSD-kaart, moet u niet vergeten de waterdichte afdekking weer over de kaartsleuf te plaatsen om te voorkomen dat er water in de camera komt en het normale gebruik beïnvloedt.

Inschakelen

Sluit de kabel van de voedingsadapter aan op de stroomaansluiting van de camera en de camera wordt automatisch ingeschakeld. (Afb. C-2)

Wanneer de indicator oranje blijft en u hoort een spraakmelding dan is de camera met succes ingeschakeld.

Opmerking: Zorg ervoor dat u de meegeleverde originele kabel van de voedingsadapter gebruikt om de camera op te laden om te voorkomen dat de camera niet goed werkt. Wanneer de camera is ingeschakeld, mag u de lens van de camera niet draaien en niet forceren om deze te draaien. Als de positionering van de lens niet nauwkeurig is, kalibreer deze dan in de Xiaomi Home app.

Status indicator

Oranje: In afwachting van verbinding/resetten gelukt

Knippert oranje: Er wordt verbinding gemaakt met een netwerk...

Knippert blauw: Er wordt verbinding gemaakt met een server/OTA-update wordt uitgevoerd... Blauw: Met succes verbonden/werkt normaal

Verbinding maken met de Xiaomi Home-app

Dit product kan gebruikt worden met de Xiaomi Home-app. Gebruik de Xiaomi Home-app om uw apparaat te bedienen en met andere slimme thuistoestellen te communiceren.

Scan de QR-code om de app te downloaden en installeren. U wordt doorverwezen naar de pagina voor verbindingsinstellingen als de app al is geïnstalleerd. Of zoek "Xiaomi Home" in de app store om deze te downloaden en te installeren.

Open de Xiaomi Home-app, tik rechtsboven op "+" en volg de aanwijzingen om uw apparaat toe te voegen.

Opmerkingen: De versie van de app kan zijn geüpdatet, volg de instructies van de huidige app-versie. Zorg er tijdens het verbinden voor dat de netwerkverbinding stabiel is, dat de camera is ingeschakeld en dat de indicator oranje blijft. Eenmaal verbonden zal de indicator blauw worden.

Resetten

Houd de resetknop ongeveer 7 seconden ingedrukt als u het netwerk of het Xiaomi account dat met de camera is verbonden wijzigt. U zult een spraakmelding horen wanneer de reset voltooid is.

Opmerking: Door de camera te resetten, worden er geen gegevens op de microSD-kaart verwijderd.

Installatie

1. Plak de sjabloonsticker voor montage op de juiste positie op de muur, zorg ervoor dat de rechterkant van de sticker ruim 50 cm van de hoek van de muur verwijderd is. Boor gaten in de muur die overeenkomen met de gaten op de sticker, met een diameter van ongeveer 6 mm en een diepte van ongeveer 35 mm. (Afb. D-1)
2. Plaats de muurpluggen van kunststof in de geboorde gaten. (Afb. D-2)
3. Installatie aan de muur: Bevestig de muurbeugel aan de muur door de schroeven in de gaten te steken en ze in de muurpluggen te schroeven. Als de voedingskabel naar boven wordt geïnstalleerd, moet deze eerst door de groef in de muurbeugel gaan voordat de muurbeugel op de muur wordt geschroefd. (Afb. D-3)
4. Installatie aan het plafond: Draai de voet van de camera naar boven, lijn deze uit met de clip op de montagebeugel en draai de schroef aan de rechterkant vast. (Afb. D-4)
5. Zodra de camera op zijn plaats is bevestigd, wikkelt u de waterdichte tape rond de stroomaansluiting om het binnendringen van water te voorkomen. (Afb. D-5)

WAARSCHUWINGEN:

• De muur moet minimaal driemaal het totale gewicht van de camera kunnen dragen.
• Om mogelijk letsel te voorkomen, moet de camera stevig aan het de muur worden bevestigd in overeenstemming met de installatie-instructies.
• Niet installeren in de buurt van een warmtebron, zoals een airconditioning buitenshuis, een uitlaat voor een afzuigkap of een uitlaat voor een gasboiler.

De accessoires voor waterdichte netwerkaansluiting installeren

E-1-1. Afsluitring

De accessoires voor de waterdichte netwerkaansluiting bestaan uit: afsluitring, waterdichte hoes, stop en waterdichte achterafdekking. Zodra deze zijn geïnstalleerd, zullen de waterdichte prestaties van de netwerkaansluiting worden verbeterd. Plaats de afsluitring op de netwerkaansluiting van de camera (Afb. E-1). Leid de waterdichte achterafdekking, de stop en de waterdichte hoes in de juiste volgorde over de netwerkkabel (Afb. E-2) en sluit vervolgens de netwerkkabel aan op de aansluiting. Schroef de waterdichte hoes en de afsluitring in elkaar en schroef vervolgens de waterdichte achterafdekking en de waterdichte hoes in elkaar (Afb. E-3). Als er geen netwerkkabel wordt gebruikt, installeer dan nog steeds de accessoires voor de waterdichte netwerkaansluiting. Gebruik een afgeschermde netwerkkabel.

Specifications

Naam: Xiaomi Buitencamera CW300

Model: MBC21

Itemafmetingen: 168 × 100 × 123 mm

Video-codec: H.265

Nachtzichtlicht: 850 nm infrarood licht × 2, wit licht × 2

Nominaal ingangsvermogen:

Draadloze connectiviteit: Wifi IEEE 802.11 b/g/n 2,4 GHz

12 V = 1 A

Wifi-bedrijfsfrequentie: 2412–2472 MHz

Nettogewicht: 487 g

Maximaal uitgangsvermogen Wifi: <20 dBm

Resolutie: 2560 × 1440

Opslag: MicroSD-kaart (8 GB – 256 GB ondersteund)/cloudopslag

Bedrijfstemperatuur: -30 °C tot 60 °C

Specificaties externe AC-adapter

Fabrikant: Shenzhen AMC Technology Co., Ltd.

Modelnummer: AD-0121200100EU-6

Ingangsspanning: 100–240 VAC, 50/60 Hz, 0,5 A

Uitgangsspanning: 12,0 V = 1,0 A 12,0 W

Gemiddelde actieve efficiëntie: ≥ 82,96%

Efficiëntie bij lage lading (10%): ≥ 73,26%

Energieverbruik zonder lading: ≤ 0,10 W

AEEA-informatie

Alle producten met dit symbool behoren tot afgedankte elektrische en elektronische apparatuur (AEEA zoals in Richtlijn 2012/19/EU) en mogen niet worden vermengd met ongesorteerd huishoudelijk afval. In plaats daarvan moet u de volksgezondheid en het milieu beschermen door uw afgedankte apparatuur in te leveren bij een van de aangewezen inzamelpunten voor de recycling van afgedankte elektrische en elektronische apparatuur, ingericht door de overheid of plaatselijke autoriteiten. Correcte verwijdering en recycling zal mogelijk negatieve gevolgen voor het milieu en de algemene gezondheid helpen voorkomen. Neem contact op met de installateur of uw plaatselijke autoriteiten voor meer informatie over de locaties en de voorwaarden van deze inzamelpunten.

EU-conformiteitsverklaring

Hierbij verklaart Shanghai Moshon Technology Co., Ltd. dat de radioapparatuur type Xiaomi Buitencamera CW300 (productnaam) MBC21 (model) voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.mi.com/global/service/support/declaration.html Een uitgebreide elektronische handleiding vindt u op www.mi.com/global/support/user-guide

Onder normale omstandigheden moet er een minimumafstand van 20 cm tussen de antenne en het lichaam van de gebruiker aangehouden worden.

WAARSCHUWING: Dit product zendt mogelijk gevaarlijke optische straling uit. Niet naar de werkende lamp staren. Kan schadelijk zijn voor de ogen.

Opmerking: De voedingsadapter is niet waterdicht en is alleen bedoeld voor gebruik binnenshuis. Niet gebruiken in extreem vochtige omgevingen of op locaties waar water kan binnendringen.

Geproduceerd voor: Xiaomi Communications Co., Ltd.

Geproduceerd door: Shanghai Moshon Technology Co., Ltd. (een Mi Ecosystem-bedrijf)

Ga voor meer informatie naar www.mi.com

Versie gebruikershandleiding: V1.0
