| Produkttyp | Kreuzlinien- und Lotlaser |
| Marke | Metabo |
| Modell | KLL 220 |
| Stromversorgung | 3 AA LR6 Alkalibatterien (1,5 V) |
| Betriebsdauer | Ca. 20 Stunden (mit Alkalibatterien) |
| Lasertyp | Rote Diode, Klasse 2, Wellenlänge 635 nm, Leistung < 1 mW |
| Selbstnivellierbereich | ± 4,5° |
| Horizontale Nivelliergenauigkeit (Linie) | ± 0,3 mm/m |
| Neigungsgenauigkeit der Linie | ± 0,2 mm/m |
| Genauigkeit des Aufwärtsstrahls | ± 0,3 mm/m |
| Genauigkeit des Abwärtsstrahls | ± 0,4 mm/m |
| Betriebstemperaturbereich | -10 °C bis +50 °C |
| Lagertemperaturbereich | -20 °C bis +60 °C |
| Stativgewinde | 1/4" |
| Mitgeliefertes Zubehör | Wandhalterung, Magnete, Teleskopstativ, Stoßschutz |
| Hauptfunktionen | Horizontale und vertikale Laserlinien, obere und untere Lotpunkte, Impulsmodus für Empfänger |
| Betriebsmodi | Selbstnivellierend und manueller Modus (ohne Nivellierung) |
| Wartung und Reinigung | Mit einem weichen, trockenen Tuch reinigen; im Schutzbeutel aufbewahren |
| Sicherheit | Laser Klasse 2: Nicht direkt in den Strahl blicken; Sicherheitshinweise beachten |
| Ersatzteile und Reparierbarkeit | Standardbatterien; für Reparaturen wenden Sie sich an den Metabo-Vertreter |
Häufig gestellte Fragen - KLL 220 METABO
Benutzerfragen zu KLL 220 METABO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Laserpointer kostenlos im PDF-Format! Finden Sie Ihr Handbuch KLL 220 - METABO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KLL 220 von der Marke METABO.

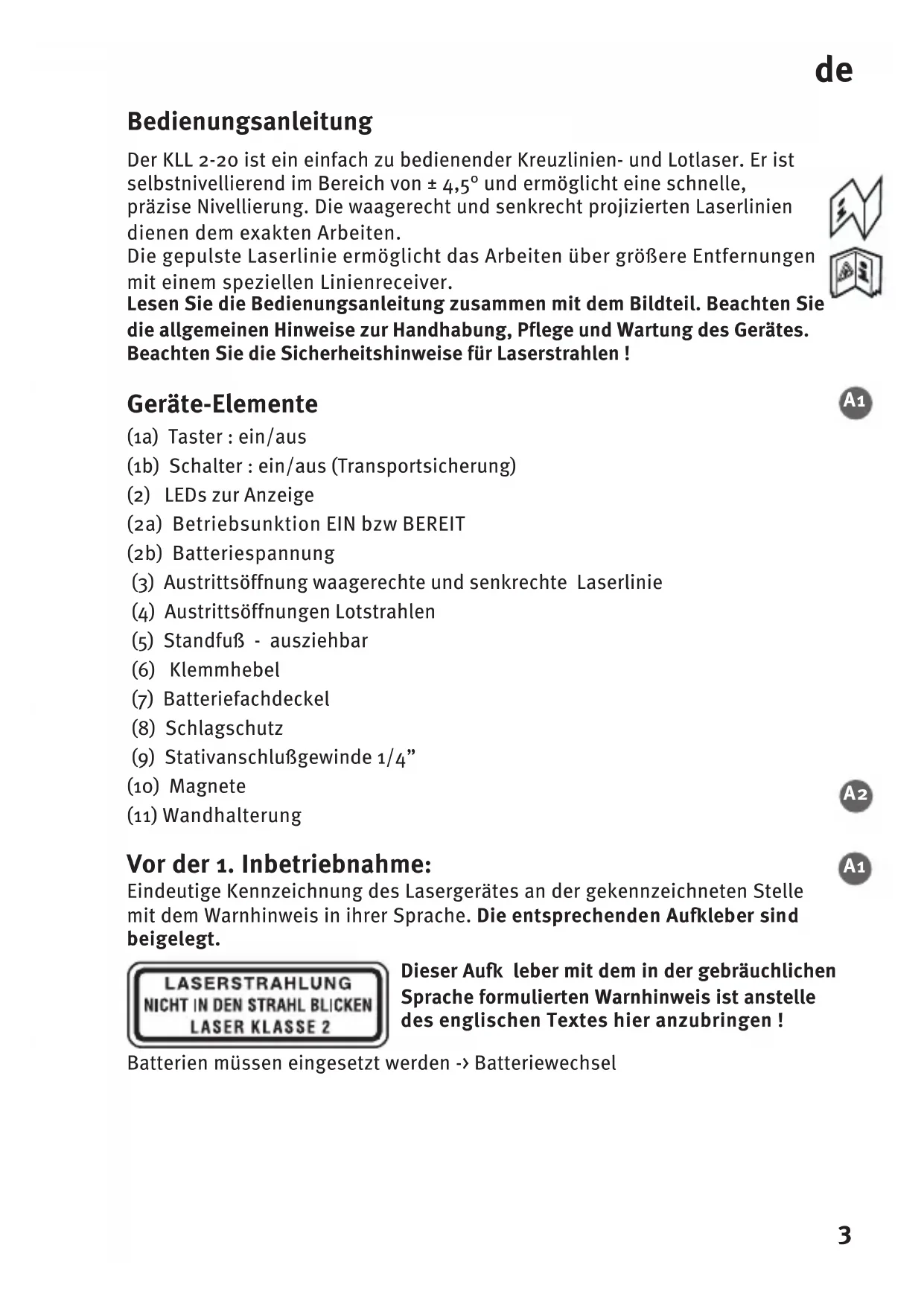

BEDIENUNGSANLEITUNG KLL 220 METABO
de Bedienungsanleitung 3
en Operating instructions 8
fr Mode d'emploi 13
Der KLL 2-20 ist ein einfach zu bedienender Kreuzlinien- und Lotlaser. Er ist selbstnivellierend im Bereich von ± 4,5^ und erhöglich eine schelle, zusige Nivellierung. Die waagerecht und senkrecht projizierten Laserlinien dieren dem exakten Arbeiten.
Die gepulste Laserlinie erhögt das Arbeiten über größere Entfernungen mit einem speziellen Linienreceiver.
Lesen Sie die Bedienungsanleitung zusammen mit dem Bildteil. Beachten Sie die allgemeinen Hinweise zur Handhabung, Pflege und Wartung des Gerätes. Beachten Sie die Sicherheitshinweise für Laserstrahlen!

Geräte-ELEMENTE
(1a) Taster : ein/aus
(1b) Schalter: ein/aus (Transportsicherung)
(2) LEDs zur Anzeige
(2a) Betriebsunktion EIN bzw BEREIT
(2b) Batteriespannung
(3) Austrittsöffnung waagerechte und senkrechte Laserlinie
(4) Austrittsöffnungen Lotstrahlen
(5) Standfuß - ausziehbar
(6) Klemmhebel
(7) Batteriefachdeckel
(8) Schlagschutz
(9) Stativanschlußgewinde 1/4"
(10) Magnete
(11) Wandhalterung
Vorder1.Inbetriebnahme:
Eindeutige Kennzeichnung des Lasergerätes an der gekennzeichneten Stelle mit dem Warnhinweis in ihrer Sprache. Die entsprechenden Aufkleber sind beigelegt.

Dieser Aufk leber mit dem in der gebrächlichen Sprache formulierten Warnhinweis ist anstelle des englishen Textes hier anzubringen!
Batterien müssen eingesetzt werden Batteriewechsel
A2
A1
Hauptanwendungen:
Betriebsarten

Der KLL 2-20 kann in 2 Betriebsarten eingesetzt werden.
-
als selbstnivellierender Linienlaser
-
als Lasergerät für Markierarbeiten
-
Lotlaser
ohne Nivellierfungtion
Betriebsart mit Selbstnivellierung
In this modus kann eine Laserlinie ausgewählt werden.

Inbetriebnahme
Mit dem Ein/Ausschalter (1b) wird das Gerät eingeschaltet. Nach dem Einsatzen erscheinen waagrechte und senkrechte Laserlinien und die Lotlaserpunkte. Der Laser richtet sich automatisch aus.

Einstellung der Linienart:
Durch Betätigkeiten des Wahlschalters (1a) können nacheinander die senkrechte und waagerechte Laserlinie mit den Lotlaserpunkten sowie die Kreuzlaserlinie eingestellt werden.
Bei zu große Neigung blinkt der Laser!
Laser blinkt
Gerät steht zu schräg
+ ist außerhalb des Selfbnivellierbereiches
+ Laser kann sich nicht automatisch einnivellieren

Betriebsart ohne Nivellierfungtion
Der Ein/Ausschalter (1b) ist ausgeschelt. Der KLL 2-20 wird in this modus nur mit dem Wahlschalter (1a) ein/ausgeschaltet.

Betriebsart Lotfunktion
Um den unteren Lotpunkt better erkennen zu konnen, kann der Standfuß ausbezogen werden. Der KLL 2-20 wird aufgestellt und eingeschaltet (Schalter 1b).
Der nach unten gerichtete Laserstrahl wird entsprechend am Objekt oder einer Markierung ausgerichtet. Markieren Sie die Position des lotrechten Laserstrahls nach oben an der Raumdecke. Mit den Lotlaserpunkten sind auch gleichzeitig immer die Laserlinien eingeschaltet
Beachten Sie, daß immer die Laserpunktmitte angezeichnet wird!
Überprüfung der Kalibrierung
Der Kreuzlinien- und Lotlaser KLL 2-20 ist für den Baustelleneinsatz konzipiert und hat unser Haus in einwandfrei justiertem Zustand verlassen. Wie bei jedem Prázisionsinstrument muß die Kalibrierung aber regelmäßig kontrolliert werden.
Vor jedem neuen Arbeitsbeginn, insbesondere wenn das Gerät starken Erschütterungen ausgesetzt war, sollte eine Überprüfung vorgenommen werden.
Horizontalkontrolle
1. Horizontalkontrolle - Linienniveau
Für die Horizontalkontrolle werden 2 parallele Wände im Abstand S von mindestens 5m bestehtigt.
- KLL 2-20 im Abstand von 50 mm bis 75 mm von einer Wand A auf eine horizontale Fläche stellen oder auf das Stativ montieren mit der Vorderseite in Richtung Wand.
2.Gerä einschalten (1b). - Das sightbare Laserlinienkreuz an der Wand A markieren (Punkt 1)
- Das gesamte Lasagerät um ca. 180^ drehen, ohne die Höhe des Lasers zu verändern.
5.Das sightbare Laserlinienkreuz an der Wand B markieren (Punkt 2). - Lasergerät jetzt unmittelbar vor die Wand B umstellen.
- Das Gerät so in der Höhe verstellen, daß die Laserlinienhöhe mit Punkt 2 übereinstimmt.
- Drehen Sie den Laser ohne Änderung seiner Höhe um 180^ , um den Laserstrahl nahe der ersten Wandmarkierung (Schritt 3 / Punkt 1) zu positionieren.
Messen Sie die vertikale Strecke zwischen Punkt 1 und Punkt 3. Dabei damit die Diff erenz nicht mehr betragen als:
| S maximal zulässiger Wert |
| 5 m 3,0 mm |
| 10 m 6,0 mm |
| 15 m 9,0 mm |
| 20 m 12,0 mm |
2. Horizontalkontrolle - Neigung der Laserlinie
Überprüfung der Laserlinie auf Neigung und exakt gerade Projektion.
- Markieren Sie auf dem Boden 3 Punkte 1-3 im Abstand von jeweils 5m , die tatsäch auf einer Linie liegen.
- Positionieren Sie den Laser im Abstand S = 5m von der Linie genau vor der mittleren Markierung = Position X
- Gerä einschalten.
- Messen Sie an den Markierungen die Höhe der Laserlinie. Messungen X1-X3
- Gerat umstellen.
- Positionieren Sie den Laser im Abstand S = 5m von der Linie genau vor der mittleren Markierung = Position Y
- Messen Sie an den Markierungen die Höhe der Laserlinie. Messungen Y1-Y3
$$ \Delta_ {1} = X _ {1} \cdot Y _ {1} \quad \Delta_ {2} = X _ {2} \cdot Y _ {2} \quad \Delta_ {3} = X _ {3} \cdot Y _ {3} $$
Für die Diff erenzen gilt:
$$ \Delta \mathrm {g e s} 1 = \Delta 1 - \Delta 2 \leqslant 2 \mathrm {m m} $$
$$ \Delta \mathrm {g e s} 2 = \Delta 3 - \Delta 2 \leqslant 2 \mathrm {m m} $$
Beider Berechnung Vorzeichen beachesten!
de
Vertikkontrolle
H1 Zu dieser Überprüfung ist es notwendig, eine Referenz zu schaff en.
Befestigen Sie z.B. ein Senklot nahe einer Wand.
H2 Das Lasergerät wird nun vor diese Referenzmarkierung gestellt (Abstand y).
Mit dieser wird die senkrechte Laserlinie nun verglichen.
Auf einer Länge von 2m sollte die Abweichung der Linienmitte des
Linienlasers zur Referenzmarkierung 1mm nicht überschreiben.
Lotkontrolle
- Gerä einschalten.
- Positionieren Sie den Laser so, dass der lotrechte Laserstrahl nach unten auf eine Bodenmarkierung ausgerichtet ist.
- Markieren Sie die Position des Laserstrahls nach oben an der Decke.
- Drehen Sie den Laser um 180^ und richten Sie den lotrechten Laserstrahl nach unten erneut auf die Bodenmarkierung aus.
- Markieren Sie die Position des Laserstrahls nach oben an der Decke.
- Messen Sie die Diff erenz D zwischen den beiden Deckenmarkierungen, die das Doppelte des Istfehlers beträgt. Dabeiarf die Differenz bei 5m3mm nicht überschreiben!
Batteriewechsel
Batteriedeckel (4) in Pfeilrichtung öff nen, neue Batterien gemäß Symbol in Batteriefach einlagen. Es konnen auch entsprechende Akkus verwendet werden.
Technische Daten
Lasertyp: Roter Diodenlaser, Linienlaser gepulst, Wellenlange 635 nm
Ausgangsleistung: < 1 mW, Laserklasse 2 gemäß IEC 60825-1:2007
Selbstnivellierbereich: ca. ± 4,5°
Nivelliergenauigkeit:
A6 Laserlinie horizontal*: L1 = ± 0,3 mm/m Laserlinienmitte
A7 Laserlinienneigung : L2 = ± 0,2mm / m Laserlinie
Lotstrahl nach oben: L_3 = ± 0,3mm / m
Lotstrahl nach unten: L_4 = ± 0,4 mm/m
Batterien: 3 × 1,5 ~V Mignonzellen Alkaline, Große AA, LR6
Betriebsdauer: ca. 20 Stunden (Alkaline)
Betriebstemperaturbereich: -10°C bis +50°C
Lagertemperaturbereich: -20°C bis +60°C
Technische Änderungen vorbehalten.
- Bei Betrieb innerhalb des angegebenen Temperaturbereiches
Servicebedürftige Metabo Messwerkzeuge
Mit servicebedürftigen Metabo Messwerkzeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.
