1480 AF - Multifunktionswerkzeuge SKIL - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG 1480 AF SKIL

Multifunktionswerkzeug 1475/1480

EINLEITUNG

• Dieses Werkzeug dient zum Sagen und Trennen von Holz, Kunststoff, Putz, Metall und weichen Wandfliesen sowie zum trockenen Schleifen und Schaben kleiner Flächen
• Es ist entsprechenden zum randnahen und bündigen Arbeitsmen geeignet
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Dieses Werkzeug kann mit den meisten handelsüblichen Zubehörteilen für Multifunktionswerkzeuge verwendet werden, einschließlich OIs- und Starlock-Zubehör (3)
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren. ④

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Sechskantschlüssel
B Halterung fur Sechskantschlüssel
C Befestigungsschraube mit Unterlegscheibe
D Schleifplatte
E Schleifblatt
FZusatzgriff (1480)
G Staubabsaugvorrichtung
H Ein/Aus-Schalter
J Drehzahlregler
K Lüftungsschlitze
L Segmentsägeblatt
M Tauchsageblatt (Holz, 20 mm)
N Tiefeneinstellungszubehör (1480)

SICHERHEIT

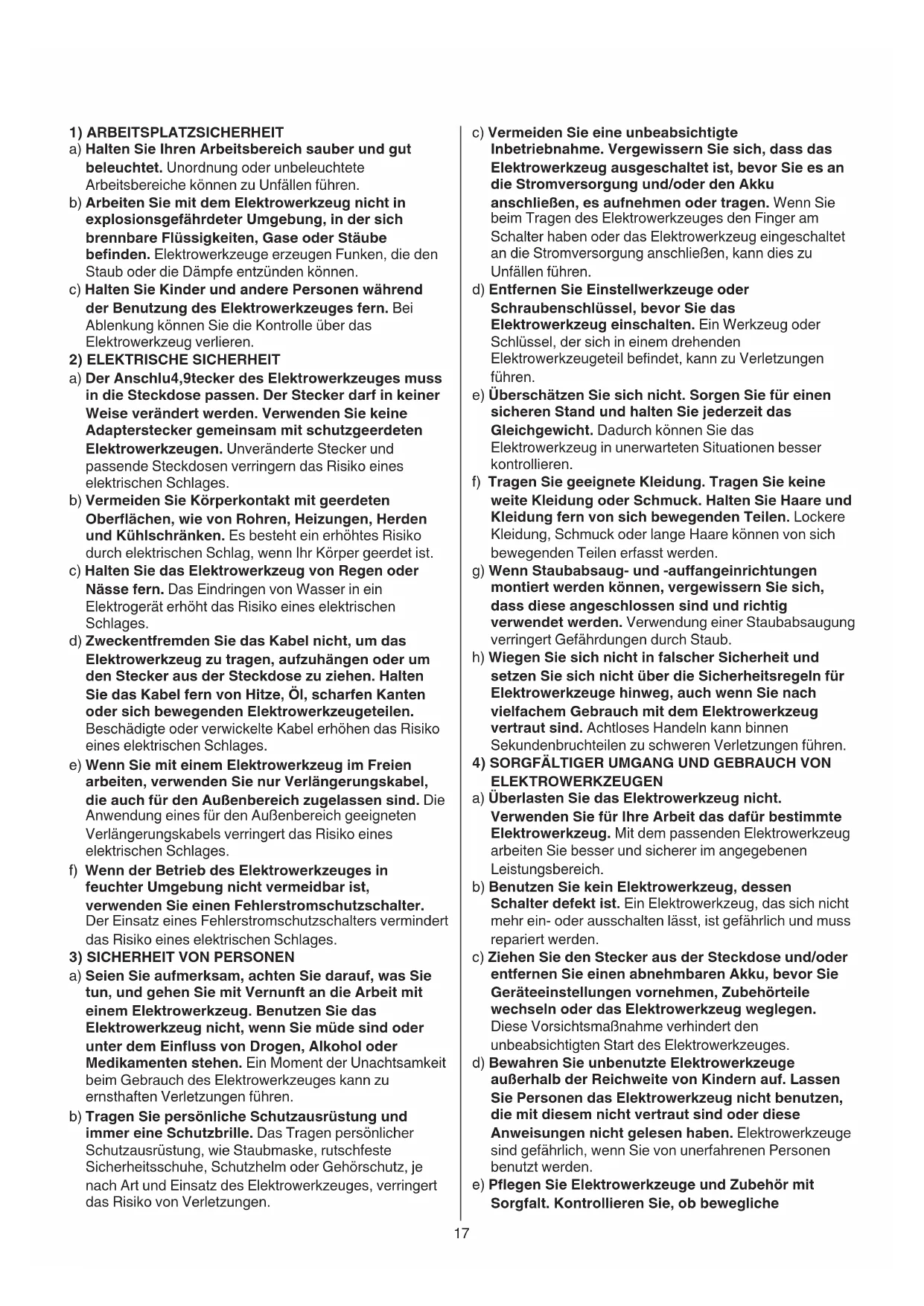

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen diesen Elektrowerkzeug verstehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlu4,9stecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Elektrowerkzeug von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sietun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitssschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugeitel befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissem Si sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche

Elektrowerkzeugeleine einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.

5) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SICHERHEITSHINWEISE FÜR MULTIFUNKTIONSWERKZEUG

ALLGEMEINES

• Der Benutzer theses Werkzeuges sollte alter als 16 Jahre sein
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Stets nachprüfen, daß die Netzspannung mit der auf dem Typenschild des Werkzeuges angegebenen Spannung übereinstimmt
• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihr dem Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Verwenden Sie Klemmen oder andere praktische Vorrichtungen, um das Werkstück an einer stabilen Plattform zu sichern und zu befestigen (wenn das Werkstück in der Hand oder gegen den Körper gehalten wird, ist es nicht stabil und man kann die Kontrolle verlieren)
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehorwechsel vornehmen
• Beim Arbeitsen das Werkzeug immer mit beiden Händen festhalten und einen sicheren Stand einnehmen
• Das Kabel immer von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten vom Werkzeug weg führen

• Verwenden Sie Schutzhandschuhe zum Austauschen von Zubehör (Kontakt mit Zubehör kann zu Verletzungen führen)

• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug(sofort ausschalten und den Netzsteckerziehen

• Wird bei der Arbeit das Kabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern dazu den Netzsteckerziehen
• Werkzeug nicht weiter verwenden, wenn das Kabel beschadigt ist; halten Sie thesev von einem anerkannten Elektrofachmann ersetzen
• Sobald Sie sich von Ihrw Werkzeug entfern, sollte diese ausgeschaltet werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein

BEIM SAGEN/TRENNNEN

• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann (der Kontakt mit einer spannungsführenden Leitung kann auch Metallteile des Elektrowerkzeuges unter Spannung setzen und zu einem elektrischen Schlag führen)
• Hände vom Schnittbereich fern halten; niemals während des Schneidens unter das Material greifen
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)
• Rissige oder stumpfe Sägeblätter, oder solche, die ihre Form verändert haben, * dürfen nicht verwendet werden BEIM SCHLEIFEN
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispielsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gultigen nationalen Staubschutzvorgaben
• Verwenden Sie das Werkzeug nur zum Trockenschleifen (das Eindringen von Flüssigkeiten erhöht das Risiko eines Stromschlags)
• Nicht mit dem laufenden Schleifpapier in Berührung kommt
• Verwenden Sie verschlissene, eingerissene oder stark zugesetzte Schleifpapiere nicht weiter
• Beim Schleifen von Metall entstehen Funken; verwenden Sie den Staubsauger nicht und halten Sie andere

Personen sowie brennbare Materialien von Ihrem Arbeitsbereich fern

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG

③ Dieses Werkzeug kann mit den meisten handelsüblichen Zubehörteilen für Multifunktionswerkzeuge verwendet werden, einschließlich OIS- und Starlock-Zubehor
④ Die Bedienungsanleitung vor dem Gebrauchlesen
⑥ Doppelte Isolierung (kein Erdleiter erforderlich)
⑥ Das Werkzeug nicht in den Hausmüll werfen

BEDIENUNG

Auswechseln des Zubehors 7

!Netzsteckerziehen
- entfernen/montieren Sie das gewünschte Zubehör wie abgebildet
- stellen Sie sicher, dass die Öffnungen des Zubehörns in die Zungen des Werkzeugkopfs greifen (jede Einrastposition möglich)
- montieren Sie das Zubehör mit der vertieften Mitten nach unten
- Sechskantschlüssel A aus Halterung B ②nehmen
- Iosen/befestigen Sie die Schraube C mit einem Sechskantschluss A
- prufen Sie den festen Sitz des Zubehörns (falsch oder nicht sichere befestigtes Zubehör kann sich im Betrieb länger und gefährlich werden)

Schleifpapierbefestigung 8

• VELCRO-Klettgewebe der Schleifplatte D vor Aufsetzen des Schleifpapiers ausklopfen
• VELCRO-Schleifpapier E wie dargestellt befestigen

! für die Staubabsaugung brauchen Sie gelochtes Papier

! die LÖcher im Schleifpapier sollen mit denen der Schleifplatte übereinstimmen
! abgenutztes Schleifpapier rechtzeitig erneuern
! benutzen Sie das Werkzeug nur, wenn die gesamte VELCRO-Fläche mit Schleifpapier bedeckt ist

Montieren des Seitengriffs F (1480)

!Netzsteckerziehen
- Zusatzgriff F kann rechts oder links am Werkzeug angeschraubt werden (je nach auszuführender Arbeit)

Staubabsaugung 10

!Netzsteckerziehen
- Staubabsaugvorrichtung G nur bei der Arbeit mit der Schleifplatte D verwenden
- Staubabsaugvorrichtung G wie dargestellt montieren
- Staubsauger anschließen

! Staubabsaugsystem/Staubsauger nicht beim Schleifen von Metall verwenden
- regelmäßige Entleerung des Staubabsaugsystems G. sorgt für optimale Absaugung

• Ein/Aus

• Werkzeug durch Drucken des Ein-/Aus-Schalters H (2) in die Position "I"/"O" ein-/ausschalten
  ! bevor das Zubehör in das Werkstück eingeführt wird, muß erst Höchstgeschwindigkeit erreicht werden
  ! vor dem Ausschalten des Werkzeuges sollte这点es vom Werkstück abgenommen werden

• Einstellung der Arbeitsgeschwindigkeit 11

• mit dem Rad J wird die gewünschte Schwinggeschwindigkeit von niedrig (1) bis hoch (6) eingestellt (auch wenn das Gerät lauft)

• die optimale Arbeitsgeschwindigkeit hangt vom Material ab und kann durch praktische Versuche festgestellt werden

• Halten und Führer des Werkzeuges

! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen (12)

• Lüftungsschlitze K unbedeckt halten
• nicht zu viel Druck auf das Werkzeug ausüben (zu hoher Druck führt zu verstärter Hitzeentwicklung und verkürzt die Lebensdauer des Zubehörs)

Tiefeneinstellungszubehör (DEPTH STOP) (nicht standartmöBig enthalten) 13

ANWENDUNGSHINWEISE

• Für optimale Ergebnisse bei verschiedenen Werkstoffen finden Sie in der Tabelle 14 Informationen zur Ermittlung des richtigen Zubehörs (Zubehör nicht standardmaßig enthalten)
• Für mehr Tips siehe www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie Werkzeug und Kabel immer sauber (insbesondere die Lufungsschlitze K ②)! Netzstecker vor dem Säubernziehen

• Solle das ElektrowerkzeugTOTZ sorgfaltiger Herstellungs- und Prufverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur SKIL-Elektrowerkzeuge ausfuhrten zu halten

• das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden
- hieran soll Sie Symbol 6 erinnern

GERÄUSCH / VIBRATION

Gemessen gemäß EN 62841 beträgt der Schalldruckpegel these Gerätes 91,0 dB(A) und der Schalleistungspegel 102,0 dB(A) (Standardabweichung: 3 dB), und die Vibration (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5m / s^2) beim Schleifen 4,5m / s^2
Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, konnen die Expositionsstufe erheblich verringern
  I schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehör, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf
