КОРИСНИЧКИ ПРИРАЧНИК 1480 AF SKIL

EU-Изјава за сообразност Повеќенаменски алат Број на артикл Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај:

Повеќенаменски алат 1475/1480

• Овој алат е наменет за сечење на дрво, пластика, гипс, метал и меки ѕидни плочки, како и суво брусење и стругање на мали површини

• Посебно е соодветен за работење близу до рабови и сечење со испирање

• Овој алат не е наменет за професионална употреба

• На овој алат може да се постават вообичаените додатоци за повеќенаменските алати, вклучително и постојните додатоци на OIS и Starlock 3

• Внимателно прочитајте го и зачувајте го ова упатство за ракување 4 ТЕХНИЧКИ ПОДАТОЦИ 1 ЕЛЕМЕНТИ НА АЛАТОТ 2 A Хексагонален клуч B Лежиште за хексагонален клуч C Шраф за стегање со дихтунг D Подлошка за брусење E Хартија за брусење F Дополнителна рачка (1480) G Уред за отстранување прашина H Прекинувач за вклучување/исклучување J Тркало за избор на брзината K Отвори за вентилација L Сегмент со сечиво M Сечиво со забивање (дрво, 20 мм) N Додаток за прилагодување длабочина (1480)

ОПШТИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ НА ЕЛЕКТРИЧНИТЕ АЛАТИ ПРЕДУПРЕДУВАЊЕ Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации дадени со овој електричен алат. Грешките настанати како резултат на непридржување до сите инструкции дадени подолу може да предизвикаат електричен удар, пожар и/или тешки

Чувајте ги сите предупредувања и упатства за понатамошно упатување. Поимот “електричен алат”, кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приклучен кабел) и на електрични алати со погон на батерии (без приклучен кабел).

1) БЕЗБЕДНОСТ НА РАБОТНОТО МЕСТО

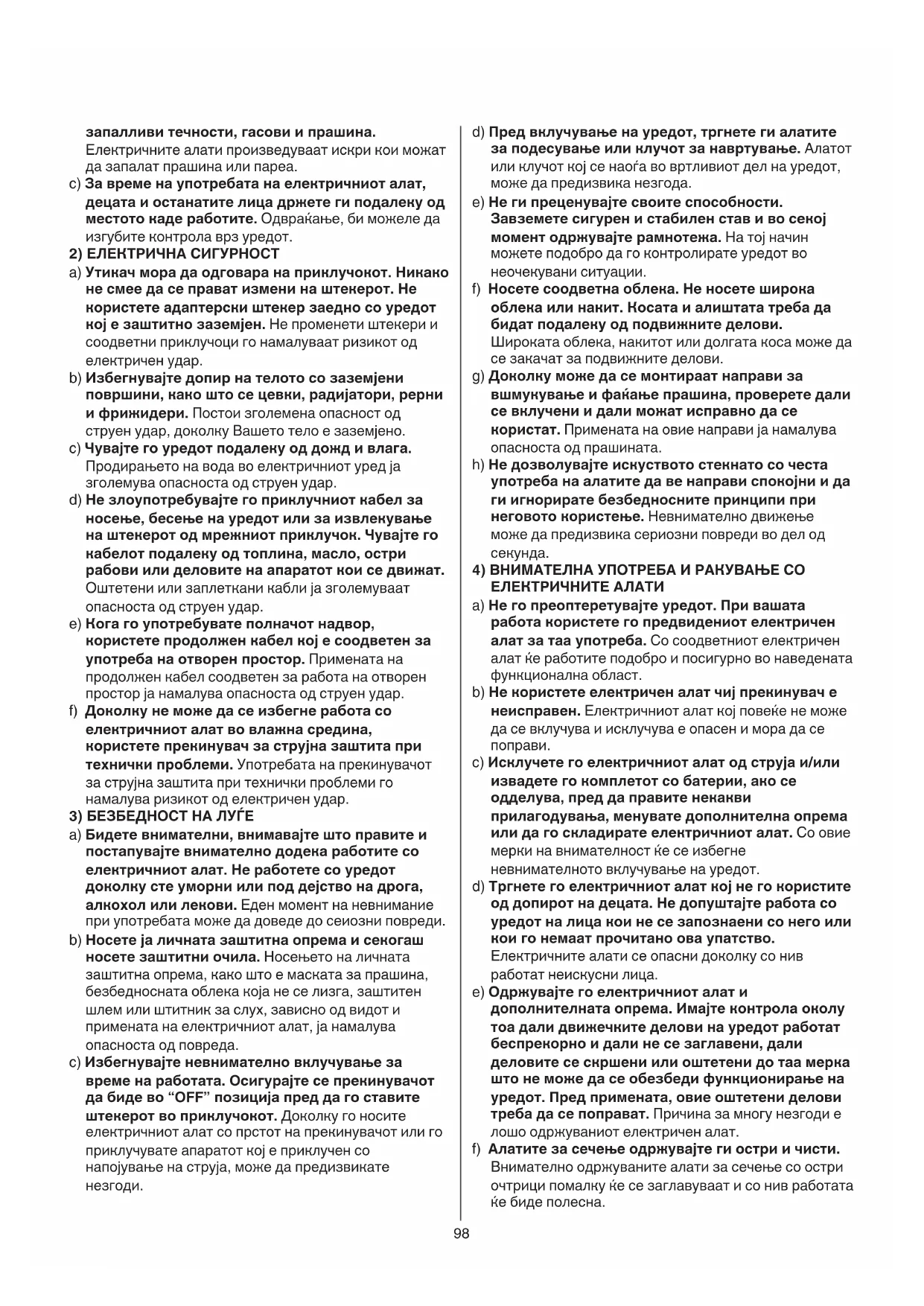

a) Одржувајте го вашето работно место чисто и уредно. Неуреден или темен работен простор може да предизвикаат незгоди. b) Немојте да работите со уредот во средина во која има опасност од експлозија, во која има98 запалливи течности, гасови и прашина. Електричните алати произведуваат искри кои можат да запалат прашина или пареа. c) За време на употребата на електричниот алат, децата и останатите лица држете ги подалеку од местото каде работите. Одвраќање, би можеле да изгубите контрола врз уредот.

2) ЕЛЕКТРИЧНА СИГУРНОСТ

a) Утикач мора да одговара на приклучокот. Никако не смее да се прават измени на штекерот. Не користете адаптерски штекер заедно со уредот кој е заштитно заземјен. Не променети штекери и соодветни приклучоци го намалуваат ризикот од електричен удар. b) Избегнувајте допир на телото со заземјени површини, како што се цевки, радијатори, рерни и фрижидери. Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено. c) Чувајте го уредот подалеку од дожд и влага. Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар. d) Не злоупотребувајте го приклучниот кабел за носење, бесење на уредот или за извлекување на штекерот од мрежниот приклучок. Чувајте го кабелот подалеку од топлина, масло, остри рабови или деловите на апаратот кои се движат. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар. e) Кога го употребувате полначот надвор, користете продолжен кабел кој е соодветен за употреба на отворен простор. Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар. f) Доколку не може да се избегне работа со електричниот алат во влажна средина, користете прекинувач за струјна заштита при технички проблеми. Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.

3) БЕЗБЕДНОСТ НА ЛУЃЕ

a) Бидете внимателни, внимавајте што правите и постапувајте внимателно додека работите со електричниот алат. Не работете со уредот доколку сте уморни или под дејство на дрога, алкохол или лекови. Еден момент на невнимание при употребата може да доведе до сеиозни повреди. b) Носете ја личната заштитна опрема и секогаш носете заштитни очила. Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда. c) Избегнувајте невнимателно вклучување за време на работата. Осигурајте се прекинувачот да биде во “OFF” позиција пред да го ставите штекерот во приклучокот. Доколку го носите електричниот алат со прстот на прекинувачот или го приклучувате апаратот кој е приклучен со напојување на струја, може да предизвикате

d) Пред вклучување на уредот, тргнете ги алатите за подесување или клучот за навртување. Алатот или клучот кој се наоѓа во вртливиот дел на уредот, може да предизвика незгода. e) Не ги преценувајте своите способности. Завземете сигурен и стабилен став и во секој момент одржувајте рамнотежа. На тој начин можете подобро да го контролирате уредот во неочекувани ситуации. f) Носете соодветна облека. Не носете широка облека или накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови. g) Доколку може да се монтираат направи за вшмукување и фаќање прашина, проверете дали се вклучени и дали можат исправно да се користат. Примената на овие направи ја намалува опасноста од прашината. h) Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозни повреди во дел од

ЕЛЕКТРИЧНИТЕ АЛАТИ a) Не го преоптеретувајте уредот. При вашата работа користете го предвидениот електричен алат за таа употреба. Со соодветниот електричен алат ќе работите подобро и посигурно во наведената функционална област. b) Не користете електричен алат чиј прекинувач е неисправен. Електричниот алат кој повеќе не може да се вклучува и исклучува е опасен и мора да се

c) Исклучете го електричниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате електричниот алат. Со овие мерки на внимателност ќе се избегне невнимателното вклучување на уредот. d) Тргнете го електричниот алат кој не го користите од допирот на децата. Не допуштајте работа со уредот на лица кои не се запознаени со него или кои го немаат прочитано ова упатство. Електричните алати се опасни доколку со нив работат неискусни лица. e) Одржувајте го електричниот алат и дополнителната опрема. Имајте контрола околу тоа дали движечките делови на уредот работат беспрекорно и дали не се заглавени, дали деловите се скршени или оштетени до таа мерка што не може да се обезбеди функционирање на уредот. Пред примената, овие оштетени делови треба да се поправат. Причина за многу незгоди е лошо одржуваниот електричен алат. f) Алатите за сечење одржувајте ги остри и чисти. Внимателно одржуваните алати за сечење со остри очтрици помалку ќе се заглавуваат и со нив работата ќе биде полесна.99 g) Електричниот алат, прибор, работни алати итн., треба да ги користите според овие упатства, и на начин кој е опишан за соодветниот тип на уред. При тоа, земете ги предвид работните услови и работата која се извршува. Употребата на електричните алати за други цели кои не се предвидени, може да предизвика опасни ситуации. h) Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

a) Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на електричниот алат. БЕЗБЕДНОСНО УПАТСТВО ЗА ПОВЕЌЕНАМЕНСКИ

• Овој алат не треба да го користат лица под 16 години

• Продолжениот кабел кој го користите, мора да биде сосема одмотан и безбеден, со капацитет од 16 А

• Секогаш проверувајте напонот да е ист со оној кој е назначен на плочката на алатот

• Избегнувајте оштетувања од штрафови, шајки и други предмети во местото каде работите; тргнете ги пред да почнете со работа

• Користете стегачи или друг практичен начин за да го обезбедите и потпрете парчето за работа на стабилна платформа (парчето за работа е нестабилно ако го држите парчето со рака или потпрено на телото со што може да ја загубите контролата)

• Не обработувајте никаков материјал кој содржи азбест (азбестот важи за предизвикувач на рак)

• Обезбедете се алатот да е исклучен од струја пред да вршите било какво подесување или замена на приборот

• Кога работите, цврсто држете го алатот со двете раце и заземете безбеден став

• Кабелот секогаш држете го подалеку од деловите на алатот кои се движат; кабелот држете го на задната страна, на страна од алатот

• Носете заштитни ракавици кога ги менувате додатоците (контакт со додаток може да доведе до

• Во случај да дојде до електричен или механички дфект, веднаш исклучете го алатот и исклучете го од приклучокот

• Ако кабелот се оштети или пресече за време на работата, веднаш исклучете го и не го допирајте

• Никогаш не користете алат ако кабелот е оштетен; замената на кабелот мора да ја изврши стручно лице

• Кога ќе ја завршите работата со алатот, исклучете го моторот и проверете дали сите подвижни делови се

• Држете го алатот за изолираните површини за зафаќање кога извршувате работа при која што дополнителната опрема за сечење може да дојде во контакт со сокриените жици или со кабелот (ако дополнителната опрема за сечење дојдат во контакт со жица под напон може да ги електрифицираат металните делови на алатот и да предизвикаат електричен удар на операторот)

• Држете ги рацете подалеку од областа за сечење. Никогаш не допирајте под материјалот од која било причина додека сечете

• Користете соодветни детектори за наоѓање на скриени инсталации или повикајте соодветна компанија за помош (контактот со електричните линии може да доведе до струен удар; оштетувањата во гасоводна цевка може да резултира со експлозија; пенетрирање во водоводна инсталација може да доведе до оштета на предмети или електричен удар)

• Не користете сечиво што е напукнато, деформирано

• Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да шредизвика алергии и/или болести на дишните органи за оној кој работи со алатот или луѓето во близина); носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото; носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Следете ги процедурите на вашата земја за прашината која се јавува како резултат од материјалите со кои работите

• Користете го алатот само за суво брусење (навлегувањето на водата во алатот го зголемува ризикот од електричен удар)

• Не допирајте ја хартијата за брусење додека се

• Не користете изабени, искинати или хартија со многу налепен слој од брусење

• При брусење на метал доаѓа до појава на искри; не користете правосмукалка а останатите лица и запалливи материјали треба да се наоѓаат подалеку од местото каде се работи ОБЈАСНУВАЊЕ ЗА СИМБОЛИТЕ ЗА АЛАТОТ 3 На овој алат може да се постават вообичаените додатоци за повеќенаменските алати, вклучително и постојните додатоци на OIS и Starlock 4 Пред употреба прочитајте го прирачникот за

5 Двојна изолација (не е потребна заземна жица) 6 Не фрлајте го алатот заедно со другиот отпад од домаќинството

• Менување додатоци 7 ! извлечете го приклучокот ако кабелот - извадете/ставајте го потребниот додаток како што е прикажано100 - проверете дали отворите на додатоците ќе се наместат во јазичињата на главата на алатот (можна е секоја позиција за заклучување) - поставете го додатокот со притиснат центар насочен надолу - земете хексагонален клуч A од складот B 2 - разлабавете/затегнете го шрафот C со инбус A - проверете дали додатокот е правилно поставен (неправилно или недоволно затегнатите додатоци се разлабавуваат во текот на работата и така претставуваат опасност)

• Поставување хартија за брусење 8 - истресете ја прашината од ВЕЛКРО-материјалот на подлошката за брусење D пред да ја ставите хартијата за брусење - поставете шмиргла за пескарење од ВЕЛКРО E како што е прикажано ! вшмукувањето прашина изискува употреба на перфорирани хартии за брусење ! перфорациите на хартијата за брусење треба да соодветствува со перфорацијата на подлогата за брусење ! заменете ги изабените хартии за брусење

! секогаш користете го алатот со целата површина од ВЕЛКРО покриена со хартија за

• Поставување на помошната рачка F 9 (1480) ! извлечете го приклучокот ако кабелот - зашрафете ја дополнителната рачка F оддесно или одлево на алатот (зависно од работата што треба да се заврши)

• Вшмукување прашина 0 ! извлечете го приклучокот ако кабелот - употребувајте уред за извлекување на правот G само кога работите со подлога за брусење D - поставете го уредот за вадење прашина G како што е прикажано - поврзете ја правосмукалката ! не користете уред за вадење прашина/ правосмукалка кога брусите метал - чистете го уредот за вадење прашина G редовно за да постигнете оптимално собирање на

• Вклучено/Исклучено - вклучувајте/исклучувајте го алатот со притискање на прекинувачот H 2 во позициите “I”/”O” ! пред дополнителниот дел да го допре делот за работа, алатот мора да работи со полна

! уредот треба да се подигне од работната површина пред тој да биде исклучен

• Прилагодување на работната брзина ! - со тркалото J може да се прилагодување потребната осцилирачка фреквенција од најмала (1) до голема (6) (дури и кога алатот работи) - оптималната работна брзина зависи од материјалот и може да се одреди преку практични

• Држење и насочување на алатот ! додека работите, секогаш држете го алатот за местото (местата) кое (кои) се означени со сива боја @ - отворите за ладење K држете ги отворени - не применувајте премногу притисок врз алатот (прекумерниот притисок ќе предизвика прекумерно загревање и може да го скрати периодот за употреба на додатокот)

• Додаток за прилагодување длабочина (DEPTH STOP) (не се добива заедно со алатот) # СОВЕТИ ЗА ПРИМЕНА

• За оптимални резултати со различни материјали, употребувајте ја табелата $ како референца за одредување на точниот додатен дел (вклучувајќи ги и нестандардните додатни делови)

• Многу други совети можете да најдете на www.skil. com ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Овој алат не е наменет за професионална употреба

• Алатот и кабелот секогаш да се одржуваат чисти (особено отворите за ладење K 2) ! пред чистење извадете го алатот од приклучокот

• Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични

- во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com) ЗАШТИТА НА ЖИВОТНАТА

• Не се ослободувајте од електични алати, уреди или амбалажа преку нивно фрлање во домашното ѓубре (само за земјите на ЕУ) - според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање - симболот 6 ќе ве потсетува на ова кога ќе дојде време алатот да го фрлите БУЧАВА / ВИБРАЦИИ

• Мерено во согласност со EN 62841 нивото на звучен притисок е 91,0 dB(A) а нивото на звучна моќност 102,0 dB(A) (стандардно отстапување: 3 dB), и вибрација ✱ м/с² (векторски збир на трите показатели; несигурност К = 1.5 м/с²) ✱ кога чистите 4,5 м/с²

• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во101 согласност со стандардизираниот тест даден во EN 62841; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите

- користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно зголемување на нивото на

- кога алатот е исклучен или кога алатот е вклучен но не врши некаква работа, може да дојде до значително намалување на нивото а изложеност ! заштитете се од ефектите на вибрациите преку одржување на алатот и неговите делови, одржување на топлината во вашите раце, и организирање на вашата работа
