BEDIENUNGSANLEITUNG BES720 BLACK & DECKER

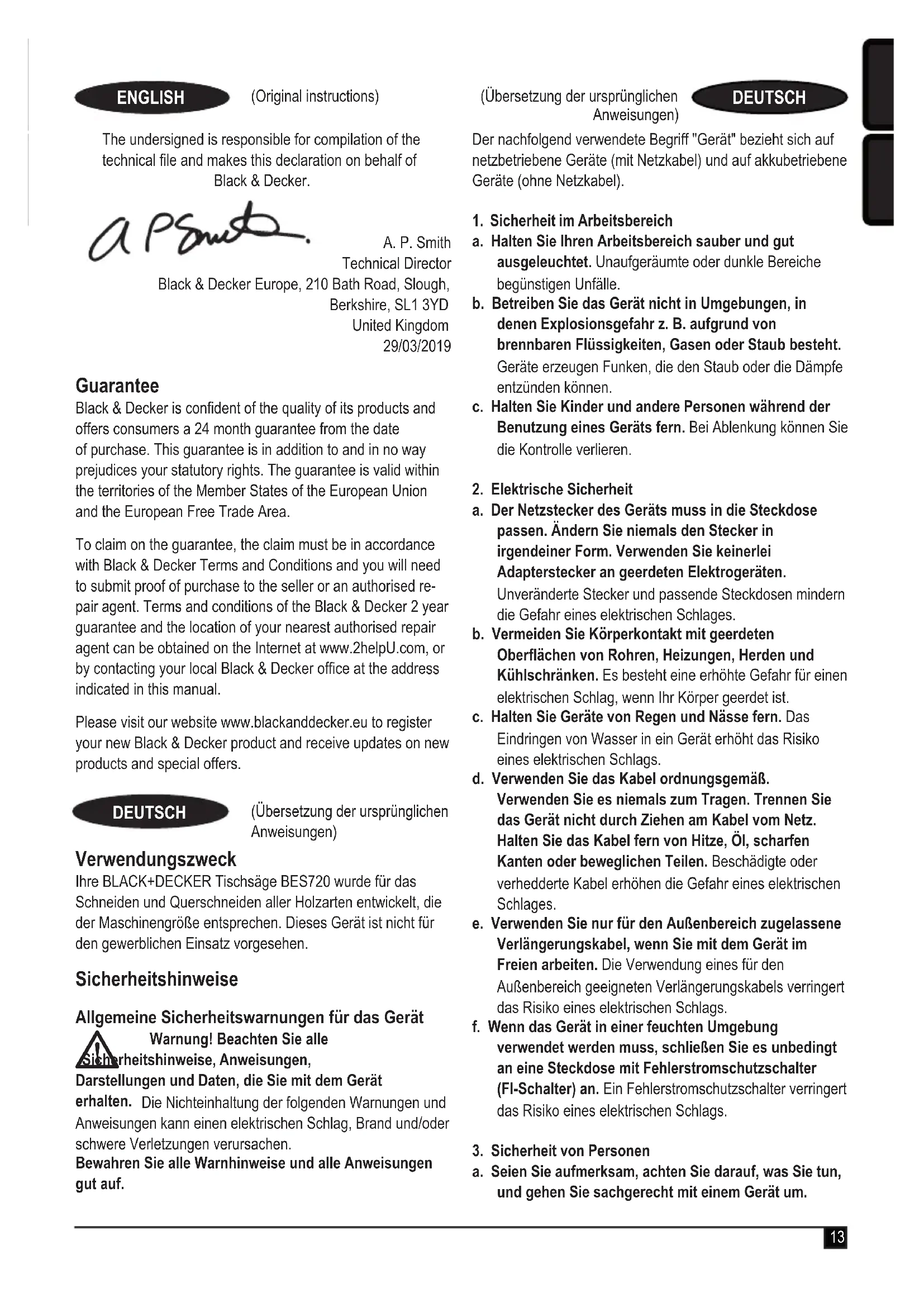

Warnung! Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Die Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Warnhinweise und alle Anweisungen gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle. b. Betreiben Sie das Gerät nicht in Umgebungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages. b. Vermeiden Sie Körperkontakt mit geerdeten OberächenvonRohren,Heizungen,Herdenund Kühlschränken. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist. c. Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags. d. Verwenden Sie das Kabel ordnungsgemäß. Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages. e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags. f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (FI-Schalter) an. Ein Fehlerstromschutzschalter verringert das Risiko eines elektrischen Schlags.

3. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie sachgerecht mit einem Gerät um.14 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH Benutzen Sie kein Gerät, wenn Sie müde sind oder unterdemEinussvonDrogen,Alkoholoder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Geräts kann zu schweren Verletzungen führen. b. Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen. e. Beugen Sie sich nicht zu weit nach vorne. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen. g. Falls Vorrichtungen zum Absaugen oder Auffangen von Staub vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden einer Staubauffangvorrichtung verringert Gefährdungen durch Staub. h. VermeidenSie,durchdiehäugeNutzungdes Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4. GebrauchundPegevonGeräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für Ihre Arbeit passende Gerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird. b. Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c. Ziehen Sie den Stecker aus der Steckdose, oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet. d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind in den Händen nicht geschulter Personen gefährlich. e. Halten Sie das Gerät und sein Zubehör in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen lassen Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Geräte. f. Halten Sie Schneidgeräte scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten. g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw. entsprechend diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen. h. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und fettige Oberächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

a. LassenSieIhrElektrowerkzeugnurvonqualiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt. Sicherheitshinweise für Tischsägen

1. Hinweise zu Schutzvorrichtungen

a. Lassen Sie Schutzvorrichtungen angebracht. Schutzvorrichtungen müssen funktionsfähig und ordnungsgemäß montiert sein. Lose, beschädigte oder nicht ordnungsgemäß funktionierende Schutzvorrichtungen müssen repariert oder ausgetauscht werden. b. Verwenden Sie für jeden Durchschneidvorgang immer einen Sägeblattschutz und einen Spaltkeil.15 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH Bei Durchschneidvorgängen, bei denen das Sägeblatt die Dicke des Werkstücks vollständig durchschneidet, reduzieren die Schutzvorrichtung und andere Sicherheitsvorrichtungen das Verletzungsrisiko. c. Bringen Sie die Schutzvorrichtung sofort wieder an, nachdem Sie einen Vorgang (z. B. Falzen, Nuten oder erneutes Sägen von Schnitten) durchgeführt haben, bei dem die Schutzvorrichtung und der Spaltkeil entfernt werden müssen. Die Schutzvorrichtung und der Spaltkeil reduzieren die Verletzungsgefahr. d. Stellen Sie vor dem Einschalten des Schalters sicher, dass das Sägeblatt nicht die Schutzvorrichtung, den Spaltkeil oder das Werkstück berührt. Ein versehentlicher Kontakt dieser Gegenstände mit dem Sägeblatt kann eine Gefahrensituation hervorrufen. e. Stellen Sie den Spaltkeil gemäß der Beschreibung in dieser Bedienungsanleitung ein. Falsche Abstände und Ausrichtungen können die Wahrscheinlichkeit reduzieren, dass der Spaltkeil einen Rückschlag verhindert. f. Damit der Spaltkeil richtig funktioniert, muss er in das Werkstück eingreifen. Der Spaltkeil ist unwirksam, wenn Werkstücke geschnitten werden, die zu kurz sind, als dass der Spaltkeil in sie eingreifen kann. Unter solchen Bedingungen kann ein Rückschlag nicht durch den Spaltkeil verhindert werden. g. Verwenden Sie das für den Spaltkeil geeignete Sägeblatt. Damit der Spaltkeil ordnungsgemäß funktioniert, muss der Sägeblattdurchmesser zum jeweiligen Spaltkeil passen, der Sägeblattkörper muss dünner als der Spaltkeil sein und die Schnittbreite des Sägeblatts muss größer als die Spaltkeilstärke sein.

2. Hinweise zum Vorgehen beim Sägen

a. GEFAHR: Platzieren Sie niemals Ihre Finger oder Hände in der Nähe des Sägeblatts oder in einer Linie damit. Durch einen Moment der Unachtsamkeit oder Abrutschen kann Ihre Hand auf das Sägeblatt gelangen, was zu schweren Verletzungen führen kann. b. Führen Sie das Werkstück nur entgegen der Rotationsrichtung in das Sägeblatt ein. Wenn Sie das Werkstück in die gleiche Richtung bewegen, in der sich das Sägeblatt über dem Tisch dreht, können das Werkstück und Ihre Hand in das Sägeblatt gezogen werden. c. Verwenden Sie zum Vorschieben des Werkstücks niemals die Gehrungslehre, und verwenden Sie den Parallelanschlag nicht als Längenanschlag, wenn Sie mit der Gehrungslehre Querschnitte durchführen. Das gleichzeitige Führen des Werkstücks mit dem Parallelanschlag und der Gehrungslehre erhöht die Wahrscheinlichkeit, dass das Sägeblatt stecken bleibt und es zu einem Rückschlag kommt. d. Wenden Sie beim Längsschneiden die Kraft zum Vorschieben des Werkstücks immer auf dem Bereich zwischen dem Anschlag und dem Sägeblatt an. Verwenden Sie einen Schiebestock, wenn der Abstand zwischen dem Anschlag und dem Sägeblatt weniger als 150 mm beträgt, und verwenden Sie einen Schiebeblock, wenn dieser Abstand weniger als 50 mm beträgt. Geräte, die als „Arbeitshilfe“ dienen, halten Ihre Hand in sicherem Abstand vom Sägeblatt. e. Verwenden Sie nur den vom Hersteller gelieferten oder einen gemäß den Anweisungen konstruierten Schiebestock. Dieser Schiebestock sorgt für ausreichenden Abstand der Hand vom Sägeblatt. f. Verwenden Sie niemals einen Schiebestock, der Beschädigungen oder Schnitte aufweist. Ein beschädigter Schiebestock kann durchbrechen, wodurch Ihre Hand in das Sägeblatt gelangen kann. g. Führen Sie keine „Freihandarbeiten“ durch. Verwenden Sie immer den Parallelanschlag oder die Gehrungslehre, um Werkstücke zu positionieren und zu führen. „Freihandarbeiten“ bedeutet, dass Sie das Werkstück statt mit Parallelanschlägen oder einer Gehrungslehre mit den Händen stützen oder führen. Freihändiges Sägen führt zu Fehlausrichtung, Blockierungen und Rückschlageffekten. h. Greifen Sie niemals um oder über ein rotierendes Sägeblatt. Das Greifen nach einem Werkstück kann zu einem versehentlichen Kontakt mit dem rotierenden Sägeblatt führen.

i. Stellen Sie für lange und/oder breite Werkstücke eine

Hilfswerkzeugstütze an der Rückseite und/oder an den Seiten des Sägetisches bereit, damit die Werkstücke beim Sägen auf einer Ebene bleiben. Lange und/oder breite Werkstücke neigen dazu, an der Tischkante zu auf und ab zu schwingen, was zu Kontrollverlust, Blockierungen und Rückschlag des Sägeblatts führt. j. Schieben Sie das Werkstück immer gleichmäßig vorwärts. Verbiegen oder verdrehen Sie das Werkstück nicht. Wenn das Werkstück stecken bleibt, schalten Sie die Säge sofort aus, ziehen Sie den Stecker heraus und beseitigen Sie das Problem. Ein am Sägeblatt stecken bleibendes Werkstück kann einen Rückschlag oder ein Stehenbleiben des Motors verursachen. k. Entfernen Sie keine abgeschnittenen Stücke, wenn die Säge noch läuft. Solche Stücke können sich zwischen dem Anschlag oder im Sägeblattschutz verfangen und das Sägeblatt kann Ihre Finger in das Sägeblatt ziehen. Schalten Sie die Säge ab und warten Sie, bis das Sägeblatt stehen geblieben ist, bevor Sie Werkstücke entfernen.16 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH l. Verwenden Sie einen Hilfsanschlag, der Kontakt mit der Tischplatte hat, wenn Sie Längsschnitte an Werkstücken mit einer Dicke von weniger als 2 mm vornehmen. Ein dünnes Werkstück kann sich unter dem Parallelanschlag verkeilen und einen Rückschlag verursachen.

3. Rückschlagursachen und damit verbundene

Sicherheitshinweise Ein Rückschlag ist die plötzliche Reaktion eines Werkstücks auf ein eingeklemmtes, blockiertes oder falsch ausgerichtetes Sägeblatt oder auf eine falsch ausgerichtete Schnittlinie in dem Werkstück in Bezug auf das Sägeblatt. Oder er entsteht, wenn ein Teil des Werkstücks zwischen dem Sägeblatt und dem Parallelanschlag oder einem anderen festen Objekt stecken bleibt. Am häugsten wird bei einem Rückschlag das Werkstück vom hinteren Teil des Sägeblatts vom Tisch abgehoben und mit Kraft in Richtung des Bedieners bewegt. Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung der Säge oder falscher Bedingungen und kann durch die entsprechenden unten angegebenen Vorsichtsmaßnahmen vermieden werden. a. Stellen Sie sich niemals in direkter Linie mit dem Sägeblatt hin. Positionieren Sie Ihren Körper immer auf derselben Seite des Sägeblatts wie der Anschlag. Ein Rückschlag kann das Werkstück mit hoher Geschwindigkeit auf Personen bewegen, die vor dem Sägeblatt und in einer Linie damit stehen. b. Greifen Sie niemals über oder hinter das Sägeblatt, um am Werkstück zu ziehen oder es abzustützen. Dabei könnte ein versehentlicher Kontakt mit dem Sägeblatt auftreten oder durch einen Rückschlag können Ihre Finger in das Sägeblatt gezogen werden. c. Halten Sie das zu schneidende Werkstück niemals gegen das rotierende Sägeblatt. Wenn Sie das Werkstück, das gerade geschnitten wird, gegen das Sägeblatt drücken, kann es blockieren und es kann zu einem Rückschlag kommen. d. Richten Sie den Anschlag so aus, dass er parallel zum Sägeblatt liegt. Ein falsch ausgerichteter Anschlag klemmt das Werkstück gegen das Sägeblatt und kann einen Rückschlag erzeugen. e. Gehen Sie besonders vorsichtig vor, wenn ein Schnitt in blinde Bereiche verbundener Werkstücke durchgeführt wird. Das hervorstehende Sägeblatt kann Gegenstände durchtrennen und zu Rückschlägen führen. f. Stützen Sie große Platten ab, damit das Sägeblatt nicht eingeklemmt wird und kein Rückschlag entsteht. Große Platten neigen zum Durchbiegen unter ihrem eigenen Gewicht. Es müssen unter allen Teilen der Platte Stützen angebracht werden, die über die Tischplatte hinausragen. g. Seien Sie besonders vorsichtig, wenn Sie ein Werkstück schneiden, das verzogen oder verformt ist, Knoten aufweist oder keine gerade Kante hat, an der es mit einer Gehrungslehre oder einem Anschlag zu geführt werden kann. Ein Werkstück, das verzogen oder verformt ist oder Knoten aufweist, ist instabil und kann eine Fehlausrichtung der Schnittfuge mit dem Sägeblatt, Blockierungen und Rückschlageffekte verursachen. h. Schneiden Sie niemals mehrere Werkstücke, die vertikal oder horizontal gestapelt sind. Das Sägeblatt könnte sonst ein oder mehrere Stücke aufnehmen und einen Rückschlag verursachen.

i. Wenn Sie die Säge wieder einschalten, wenn das

Sägeblatt noch im Werkstück steckt, zentrieren Sie das Sägeblatt so im Sägeschlitz, dass die Sägezähne nicht im Werkstück stecken. Wenn das Sägeblatt klemmt, kann es beim erneuten Einschalten das Werkstück nach oben heben, oder es kann zu einem Rückschlag kommen.

i. Halten Sie die Sägeblätter sauber, scharf und richtig

eingestellt. Verwenden Sie niemals verzogene Sägeblätter oder solche mit gerissenen oder gebrochenen Zähnen. Scharfe und richtig eingestellte Sägeblätter minimieren Effekte wie Blockierungen, Steckenbleiben und Rückschläge.

4. Warnhinweise zur Bedienung der Tischsäge

a. Schalten Sie die Tischsäge aus und ziehen Sie das Netzkabel ab, wenn Sie den Tischeinsatz entfernen, das Sägeblatt wechseln oder den Spaltkeil oder den Sägeblattschutz einstellen und wenn Sie die Maschine unbeaufsichtigt lassen. Solche Vorsichtsmaßnahmen verhindern Unfälle. b. Lassen Sie die Tischsäge niemals unbeaufsichtigt laufen. Schalten Sie das Gerät aus und gehen Sie erst von ihm weg, wenn es vollständig zum Stillstand gekommen ist. Eine unbeaufsichtigt laufende Säge stellt eine unkontrollierte Gefahr dar. c. Stellen Sie die Tischsäge in einem gut beleuchteten und ebenen Bereich auf, der Ihnen einen guten Stand und Gleichgewicht bietet. Sie sollte in einem Bereich aufgestellt werden, in dem ausreichend Platz für die Größe Ihrer Werkstücke ist. Enge, dunkle Bereiche und unebene, rutschige Böden können zu Unfällen führen. d. EntfernenSiehäugdasSägemehl,dassichunter dem Sägetisch und/oder in der Staubsammelvorrichtung ansammelt. Angesammeltes Sägemehl ist leicht brennbar und könnte sich auch selbst entzünden. e. Die Tischsäge muss sicher befestigt werden. Eine nicht ordnungsgemäß befestigte Tischsäge kann sich bewegen oder umkippen.17 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH f. Entfernen Sie Werkzeuge, Holzreste usw. vom Tisch, bevor Sie die Tischsäge einschalten. Durch solche Dinge abgelenkte oder steckenbleibende Werkstücke können gefährlich sein. g. Verwenden Sie stets Sägeblätter der richtigen Größe und Form (Diamant kontra rund) der Wellenbohrungen. Sägeblätter, die nicht zu den Befestigungsteilen der Säge passen, laufen exzentrisch, was zu einem Kontrollverlust führt. h. Verwenden Sie niemals beschädigte oder falsche Befestigungsteile für das Sägeblatt wie Flansche, Unterlegscheiben, Schrauben oder Muttern. Die Befestigungsteile wurden speziell für Ihre Säge konstruiert, so dass eine optimale Leistung und Betriebssicherheit erzielt wird.

i. Stellen Sie sich niemals auf die Tischsäge und

verwenden Sie sie nicht als Tritthocker. Es kann zu schweren Verletzungen kommen, wenn das Werkzeug umkippt oder das Schneidwerkzeug versehentlich berührt wird. j. Achten Sie darauf, das Sägeblatt so zu installieren, dass es sich in die richtige Richtung dreht. Verwenden Sie zusammen mit einer Tischsäge keine Schleifscheiben, Drahtbürsten oder Schleifscheiben. Unsachgemäße Installation des Sägeblatts oder die Verwendung von nicht empfohlenem Zubehör kann zu schweren Verletzungen führen. Zusätzliche Sicherheitshinweise für Tischsägen uDie bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Die Verwendung von Zubehör- oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren können zu Verletzungen und/oder Sachschäden führen. uVerwenden Sie keine gebrochenen/verbogenen/ beschädigten/verformten Sägeblätter. uVerwenden Sie keine Blätter mit einem kleineren oder größeren Durchmesser als empfohlen. Angaben über die richtigen Sägeblätter sind den Technischen Daten zu entnehmen. Verwenden Sie nur die in diesem Handbuch spezizierten Sägeblätter im Einklang mit EN 847-1.

Warnung! Die Berührung und das Einatmen von Stäuben, die beim Sägen von Materialien entstehen, können beim Bediener und bei Umstehenden gesundheitliche Schäden verursachen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgesehene Staubmaske, und stellen Sie sicher, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dort aufhalten. uBearbeiten Sie keinesfalls asbesthaltige Materialien. Asbest ist krebserregend. uTragen Sie beim Umgang mit Sägeblättern und rauen Materialien Handschuhe (Sägeblätter sollten möglichst mithilfe einer Halterung getragen werden). uTragen Sie Gehörschutz, um die Gefahr von lärmbedingten Hörverlust zu reduzieren. uVerwenden Sie ggf. spezielle geräuscharme Sägeblätter. uTragen Sie Augenschutz, um die Gefahr von Verletzungen zu reduzieren. uVerwenden Sie beim Sägen von Holz den mitgelieferten Staubbeutel. uWählen Sie das richtige Sägeblatt für das zu schneidende Material. uBetreiben Sie das Gerät nicht ohne Schutzvorrichtung. Betreiben Sie das Gerät nicht, wenn die Schutzvorrichtung defekt oder nicht ordnungsgemäß gewartet ist. uVergewissern Sie sich vor jedem Sägevorgang, dass die Maschine stabil steht. uAchten Sie darauf, dass die Griffe trocken, sauber sowie frei von Öl und Fett sind. uHalten Sie die Umgebung des Geräts sauber und frei von losem Material wie Spänen und Verschnittmaterial. uStellen Sie sicher, dass das Gerät und der Arbeitsbereich über eine angemessene allgemeine Beleuchtung oder Punktbeleuchtung verfügen. uDas Gerät darf nicht von unerfahrenen Personen verwendet werden. uStellen Sie vor der Verwendung sicher, dass das Sägeblatt ordnungsgemäß angebracht ist. Vergewissern Sie sich, dass das Sägeblatt sich in die richtige Richtung dreht. Achten Sie darauf, dass das Sägeblatt scharf ist. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehörteilen. uStellen Sie sicher, dass die auf dem Sägeblatt angegebene Drehzahl mindestens so hoch ist wie die auf der Säge angegebene Drehzahl. uZiehen Sie vor der Durchführung von Wartungsarbeiten und vor dem Sägeblattwechsel immer das Netzkabel aus der Steckdose. uFühren Sie keinesfalls Reinigungs- oder Wartungsarbeiten aus und entfernen Sie keinesfalls Verschnittmaterial oder andere Teile des Werkstücks aus dem Schneidebereich, wenn das Gerät eingeschaltet ist und sich der Sägekopf nicht in der Ruhestellung bendet. uStellen Sie vor dem Betrieb sicher, dass alle Verriegelungen und Griffe fest sitzen. uVersuchen Sie keinesfalls, das Gerät mithilfe eines Werkzeugs oder anderer Gegenstände plötzlich anzuhalten. Dadurch können ernsthafte Verletzungen verursacht werden. uLesen Sie vor dem Verwenden oder Anbringen von Zubehör die Anleitung.18 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH Die falsche Verwendung von Zubehör kann Sachschäden verursachen. uMachen Sie die Warnsymbole auf dem Gerät keinesfalls unkenntlich. uStützen Sie sich keinesfalls auf dem Gerät ab. Das Kippen des Geräts oder das Berühren des Sägeblatts kann ernsthafte Verletzungen verursachen. uBerühren Sie nach dem Gebrauch das Sägeblatt erst, wenn es abgekühlt ist. Das Sägeblatt wird bei der Arbeit sehr heiß. uUm Verletzungen durch umhergeschleuderte Materialien zu verhindern, ziehen Sie den Netzstecker der Säge, und entfernen Sie dann kleine Materialien. uVor der Verwendung und nach allen Wartungsarbeiten muss der Sägeblattschutz überprüft werden, um dessen ordnungsgemäße Funktion sicherzustellen. Während der Überprüfung muss die Säge ausgeschaltet und von der Stromversorgung getrennt sein. Wenn die Schutzvorrichtung nicht ordnungsgemäß funktioniert, muss das Gerät durch qualiziertes Fachpersonal gewartet werden. Wenden Sie sich telefonisch an den BLACK+DECKER Kundendienst, um Informationen zu einer Vertragswerkstatt in Ihrer Nähe zu erhalten. uDiese Tischsäge wurde ausschließlich zum Sägen von Holz, Kunststoff und Buntmetallen entwickelt. Verwenden Sie das Gerät nicht zum Schneiden von Werkstoffen, die nicht vom Hersteller empfohlen sind. uBerühren Sie nach dem Gebrauch das Sägeblatt erst, wenn es abgekühlt ist. Das Sägeblatt wird bei der Arbeit sehr heiß.

Warnung! Beim Sägen von Kunststoffen, Holz, das mit einer Beschichtung gegen das Auslaufen von Panzensaft versehen ist, und anderen Materialien kann sich geschmolzenes Material auf den Spitzen und dem Körper des Sägeblatts ansammeln, wodurch das Risiko des Überhitzens und Blockierens des Sägeblatts beim Schneiden erhöht wird. Restrisiken Folgende Risiken sind mit der Verwendung von Sägen untrennbar verbunden: Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese sind: uVerletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden. uSchwerhörigkeit. uUnfallrisiko durch ungeschützte Teile des sich drehenden Sägeblatts. uDas Austauschen von Teilen, Messern oder Zubehör kann Verletzungen zur Folge haben. uQuetschen der Finger beim Öffnen der Schutzabdeckungen. uGesundheitsrisiken durch das Einatmen von Staub beim Sägen von Holz, insbesondere Eiche, Buche und Pressspan. uDer längere Gebrauch eines Geräts kann Verletzungen zur Folge haben. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein. Lärm Die angegebenen Werte der Lärmemissionen entsprechen den Richtwerten einer genormten Prüfung und lassen sich zum Vergleich verschiedener Geräte verwenden. Außerdem kann mit Hilfe dieser Werte die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden. Warnung! Die bei Verwendung des Geräts auftretenden Lärmemissionen hängen von der Art des Gerätegebrauchs und insbesondere von der Art der bearbeiteten Werkstücke ab und können dementsprechend von den angegebenen Werten abweichen. Warnung! Tragen Sie immer geeigneten Gehörschutz. Unter bestimmten Bedingungen und je nach Anwendungsdauer kann das Geräusch dieses Produktes zu Gehörverlust führen. Beachten Sie die folgenden Faktoren, die sich auf die Lärmexposition auswirken: uVerwenden Sie Sägeblätter, die Lärmemissionen mindern, uVerwenden Sie nur richtig geschärfte Sägeblätter, und uVerwenden Sie speziell konstruierte, lärmreduzierende Sägeblätter. Etiketten am Werkzeug Folgende Piktogramme sowie der Datumscode benden sich auf dem Werkzeug: Warnung! Lesen Sie vor Gebrauch die Anlei- tung. Andernfalls besteht Verletzungsgefahr. Tragen Sie eine Schutzbrille Tragen Sie Gehörschutz Tragen Sie eine Staubmaske Das Gerät darf nicht von Personen unter 16 Jahren verwendet werden Halten Sie Ihre Hände nicht in die Nähe des Sägeblatts Tragen Sie beim Umgang mit den Sägeblättern Handschuhe19 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH Schützen Sie das Gerät vor Feuchtigkeit und Regen. Ziehen Sie den Netzstecker, wenn das Kabel beschädigt oder verheddert ist. Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht. u Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine Stanley FatMax Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden. Spannungsabfälle Der Einschaltstrom kann einen kurzfristigen Spannungsabfall verursachen. Dies kann ggf. die Stromversorgung anderer Geräte beeinussen. Bei einer Systemimpedanz der Stromversorgung von unter 0,361 sind Störungen unwahrscheinlich. Verwenden eines Verlängerungskabels Verwenden Sie ausschließlich geprüfte Verlängerungskabel, die für die Leistungsaufnahme dieses Geräts ausgelegt sind (siehe "Technische Daten"). Prüfen Sie vor der Inbetriebnahme das Netzkabel auf Verschleiß und Beschädigungen. Wechseln Sie beschädigte oder fehlerhafte Verlängerungskabel aus. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab. Die Verwendung eines Verlängerungskabels, das für die Leistungsaufnahme des Geräts nicht ausgelegt ist, oder eines beschädigten oder fehlerhaften Kabels kann zu Bränden und elektrischen Schlägen führen. Merkmale Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

2a. Aufbewahrungsfach für den Sägeblattschutz

4a. Aufbewahrungsfach für das Sägeblatt

5a. Aufbewahrungsfach für den Parallelanschlag

6a. Aufbewahrungsfach für die Gehrungslehre

8. Ein-/Aus-Schalter

10. Verriegelungsknopf der Gehrungseinstellung

11. Hebel für die Blatterhöhung

12. Verriegelungsknopf des Untergestells

13. Rad zum Neigen des Sägeblatts

14. Verriegelungsgriff für den Verlängerungstisch

15. Verriegelungsgriff für den Parallelanschlag

16. Verlängerungstisch

21. Überlastungsschutz

22. Justierung des Untergestells

24. Netzkabelaufbewahrungslaschen

Montage uÖffnen Sie die Verpackung und heben Sie die Säge heraus. u Stellen Sie die Säge auf eine glatte, ache Oberäche wie eine Werkbank oder einen stabilen Tisch. Montage des Untergestells (Abb. A, B & C) Hinweis: Die Untergestelle sind so konstruiert, dass sie nur in einer Richtung montiert werden können. Achten Sie darauf, dass die Untergestelle immer nach außen geneigt sind, wie auf der vorderen Abdeckung und der Montagezeichnung auf Seite 2 gezeigt. uLösen und entfernen Sie alle vier Verriegelungsknöpfe des Untergestells (12), siehe Abbildung A. uLegen Sie die Tischsäge kopfüber auf eine stabile Unterlage und setzen Sie die Untergestelle (9) wie in Abbildung B gezeigt ein. Achten Sie dabei auf die richtige Ausrichtung. uBringen Sie die Verriegelungsknöpfe des Untergestells(12) wieder an, wobei Sie darauf achten müssen, dass sie durch die Löcher an den Untergestellen (9) gesteckt werden, und ziehen Sie sie fest an, siehe Abbildung B. uDie Tischsäge ist mit einer Justierung des Untergestells (22) ausgestattet. Diese kann genutzt werden, um unregelmäßige Böden auszugleichen, siehe Abbildung C. Einstellung des Spaltkeils (Abb. D, E & F) Warnung! Beachten Sie vor der ersten Inbetriebnahme, dass der Spaltkeil (3) für den Transport in der unteren Position xiert wurde. Arbeiten Sie erst mit der Maschine, wenn der Spaltkeil (3) in die obere Position gesetzt wurde. Zum Einsetzen des Spaltkeils (3) in die obere Position gehen Sie wie folgt vor: uEntfernen Sie die Sicherungsschraube (20a) am Tischeinsatz (20) und heben Sie den Tischeinsatz von der Säge ab, siehe Abbildung D.20 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH uHeben Sie das Sägeblatt und den Spaltkeil an, indem Sie den Hebel für die Blatterhöhung (11) gegen den Uhrzeigersinn drehen, siehe Abbildung E. uLösen Sie den Verriegelungsgriff (3a) und ziehen Sie den Spaltkeil (3) in die obere Position, siehe Abbildung F. uBringen Sie den Verriegelungsgriff (3a) wieder in die verriegelte Position. Montage des Sägeblattschutzes (Abb. G) uDer Sägeblattschutz (2) wird mit einem vormontierten Bolzen (2a) geliefert, der in der richtigen Position befestigt ist. uSetzen Sie den Bolzen (2a) in die Aussparung (3b) des Spaltkeil (3) ein und drücken Sie ihn nach hinten, bis er einrastet, siehe Abbildung G. Montage/Austausch des Sägeblatts Warnung! Stellen Sie sicher, dass die Maschine von der Spannungsquelle getrennt ist. Tragen Sie Schutzhandschuhe. uDemontieren Sie den Sägeblattschutz (2). uEntfernen Sie den Tischeinsatz (20). uLösen Sie die Sägeblattmutter, indem Sie den Schraubenschlüssel (17) auf die Mutter setzen und einen anderen Schraubenschlüssel (17) am Flansch dagegenhalten. Warnung! Drehen Sie die Mutter in der Drehrichtung des Sägeblatts. uEntfernen Sie den äußeren Flansch und nehmen Sie das Sägeblatt mit einer diagonalen Abwärtsbewegung aus dem inneren Flansch heraus. uReinigen Sie den Flansch sorgfältig, bevor Sie das neue Sägeblatt anbringen. uSetzen Sie das neue Sägeblatt ein und befestigen Sie den äußeren Flansch. Warnung! Die Zähne eines neuen Sägeblatts sind sehr scharf und können gefährlich sein. Achten Sie darauf, dass die Zähne auf der Vorderseite des Tisches nach unten zeigen und an dem auf dem Sägeblattschutz (2) markierten Pfeil ausgerichtet sind. Ein-/Ausschalter (8) uZum Einschalten der Maschine heben Sie die schwarze Schalterabdeckung an und drücken die grüne Starttaste. uZum Ausschalten der Maschine drücken Sie den schwarzen Schalter. Schnitttiefe Drehen Sie den Hebel für die Blatterhöhung (11), um das Sägeblatt auf die erforderliche Schnitttiefe einzustellen. uDrehen Sie gegen den Uhrzeigersinn, um die Schnitttiefe zu erhöhen. uDrehen Sie im Uhrzeigersinn, um die Schnitttiefe zu verringern. Nach jeder Justieren empehlt es sich, einen Probeschnitt durchzuführen, um die eingestellten Maße zu überprüfen. Montage des Parallelanschlags (Abb. H & I) uBefestigen Sie den Parallelanschlag (5) an der Rückseite und drücken Sie den Verriegelungshebel (15) nach unten. uZiehen Sie bei der Demontage den Verriegelungsgriff (15) nach oben und entfernen Sie den Parallelanschlag (5). uDer Parallelanschlag kann mit der hinteren Nuss (5b) angezogen werden. Festlegen der Schnittbreite (Abb. J) Der Parallelanschlag (5) dient zum Längsschneiden von Werkstücken. uSetzen Sie den Parallelanschlag (5) rechts oder links vom Sägeblatt auf die Führungsschiene (18). uMit der Skala an der Führungsschiene (18) kann der Abstand zwischen Anschlagschiene und Sägeblatt (4) nur dann angezeigt werden, wenn sich der Tisch nicht in der erweiterten Position bendet (Abb. L). uStellen Sie den Parallelanschlag (5) auf dem Schauglas auf die gewünschte Spezikation ein und sichern Sie ihn mit dem Verriegelungsgriff für den Parallelanschlag (15). Hilfsanschlag (Abb. J1) Beim Sägen schmaler Werkstücke und Gehrungswinkel muss der Hilfsanschlag (5c) wie in Abbildung J1 gezeigt am Parallelanschlag (5) montiert werden. Beim Sägen schmaler Werkstücke können diese sich zwischen dem Parallelanschlag und dem Sägeblatt verklemmen, durch die Rotation des Sägeblatts aufgefangen und aus der Maschine geworfen werden. Stellen Sie deshalb den Hilfsanschlag (5c) so ein, dass sich seine Führungskante zwischen dem vorderen Sägeblattzahn und dem vorderen Ende des Spaltkeils bendet. Verwendung der Gehrungslehre (Abb. K) uDrücken Sie die Gehrungslehre in einen Schlitz (1a) am Sägetisch (1). uLösen Sie den Verriegelungsgriff (6a). uDrehen Sie die Gehrungslehre (6b), bis der gewünschte Winkel eingestellt ist. uDie Skala (6c) zeigt den eingestellten Winkel an. uZiehen Sie den Verriegelungsgriff (6a) wieder fest. Verlängerungstisch (Abb. L) Der Verlängerungstisch (16) kann für besonders breite Werkstücke genutzt werden. uLösen Sie den Verriegelungsgriff (14) und ziehen Sie die Tischbreitenverlängerung auf die gewünschte Länge heraus.21 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH Einstellen des Sägeblattwinkels (Abb. M) Stellen Sie den erforderlichen Neigungswinkel zwischen 0 und 45 Grad ein. uLockern Sie den Verriegelungsknopf der Gehrungseinstellung (10). uDrücken Sie das Rad zum Neigen des Sägeblatts (13) herein und drehen Sie es auf den gewünschten Winkel. uStellen Sie den gewünschten Winkel ein und verriegeln Sie den Knopf (10) wieder. Arbeitsanweisungen Nach jeder Justieren empehlt es sich, einen Probeschnitt durchzuführen, um die eingestellten Maße zu überprüfen. Warten Sie nach dem Einschalten der Säge, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie mit dem Schnitt beginnen. Sichern Sie lange Werkstücke am Ende des Schnitts gegen Herunterfallen (z. B. durch einen Rollenständer usw.). Seien Sie besonders vorsichtig, wenn Sie mit dem Schnitt beginnen! Durchführung von Längsschnitten Für Längsschnitte (auch als Schlitzen bekannt) schneiden Sie mit der Säge entlang der Holzmaserung. Drücken Sie eine Kante des Werkstücks so gegen den Parallelanschlag (5), dass die ache Seite auf dem Sägetisch (1) liegt. Der Sägeblattschutz (2) muss immer über das Werkstück abgesenkt werden. Nehmen Sie für einen Längsschnitt niemals eine Arbeitsposition ein, die in der Schnittrichtung liegt. uSchalten Sie die Säge ein.uLegen Sie Ihre Hände (mit geschlossenen Fingern) ach auf das Werkstück und schieben Sie das Werkstück vorwärts und in das Sägeblatt (4) hinein. uFühren Sie es seitlich mit der linken oder rechten Hand (je nach Position) nur bis zur Vorderkante des Sägeblattschutzes (2). uSchieben Sie das Werkstück immer mit dem Schiebestock (19) bis zum Ende des Spaltkeils (3), siehe Abbildung N. uDas abgeschnittene Stück bleibt auf dem Sägetisch (1) liegen. uSichern Sie lange Werkstücke am Ende des Schnitts gegen Herunterfallen, z. B. durch einen Rollenständer. Warnung! Verwenden Sie beim Längsschneiden kleiner Werkstücke immer den Schiebestock (19). Sägen Sie keine extrem kleinen Werkstücke. Querschneiden uArretieren Sie die Gehrungslehre (6) bei 0 Grad.uStellen Sie den Gehrungswinkel auf 0 Grad ein.uStellen Sie die Höhe des Sägeblatts (4) ein.uHalten Sie das Werkstück ach auf dem Tisch (1) und gegen den Anschlag. Halten Sie das Werkstück vom Sägeblatt weg. uHalten Sie beide Hände vom Weg des Sägeblatts weg.uSchalten Sie die Maschine ein und lassen Sie das Sägeblatt seine volle Geschwindigkeit erreichen. uHalten Sie das Werkstück fest gegen den Anschlag und bewegen Sie es langsam zusammen mit dem Anschlag, bis das Werkstück unter den oberen Sägeblattschutz kommt. uDie Zähne sollten frei schneiden und das Werkstück sollte nicht in das Sägeblatt hineingepresst werden. Die Sägeblattgeschwindigkeit sollte konstant bleiben. Schalten Sie die Maschine nach Abschluss des Schnitts aus, damit das Sägeblatt anhält, und entfernen Sie das Werkstück. Warnung! Schieben oder halten Sie niemals die abgeschnittene Seite des Werkstücks. Vorgehen bei einem blockierten Sägeblatt uStellen Sie sicher, dass die Maschine von der Spannungsquelle getrennt ist. uEntfernen Sie das Werkstück. Achten Sie darauf, dass Ihre Hände das Sägeblatt nicht berühren. uDrücken Sie auf den Überlastungsschutz (21) und schließen Sie den Stecker erneut an. Die Maschine kann dann wieder in Betrieb gehen. Nach dem Gebrauch uWischen Sie nach dem Gebrauch am Werkzeug anhaftende Späne und Staub mit einem Tuch oder dergleichen ab. uSchmieren Sie die gleitenden Teile mit Maschinenöl, um Rostbildung zu vermeiden. Umweltschutz

Getrennte Sammlung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden. Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen. Weitere Informationen nden Sie auf www.2helpU.com Technische Daten BES720 Typ 1 Spannung V 230 Frequenz Hz 50 Leistungsaufnahme W 1800 Leerlaufdrehzahl /min 5200 Sägeblattdurchmesser mm 254 Stärke des Sägeblattkörpers mm 2.0 Zulässiger Schlitzbreitenbereich mm 2.822 (Übersetzung der ursprünglichen Anweisungen) DEUTSCH (Traduction des instructions initiales) FRANÇAIS (Traduction des instructions initiales) FRANÇAIS Bohrungsgröße mm 30Spaltkeildicke mm 2.5Max. Schnitttiefe bei 45º mm 58Max. Schnitttiefe bei 90º mm 80Gehrungsbereich des Sägeblatts0 - 45ºGewicht kg 27,56Schalldruckpegel gemäß EN 62841:

(Schalldruck) 95 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

(Schallleistung) 108 dB(A), Unsicherheitsfaktor (K) 3 dB(A) EU-Konformitätserklärung MASCHINENRICHTLINIE

BES720 Tischsäge Black & Decker erklärt, dass die in den technischen Daten beschriebenen Geräte übereinstimmen mit: EN62841-1:2015, EN62841-3-1:2014+A11:2017, Diese Produkte entsprechen außerdem der Richtlinie 2006/42/EC, 2014/30/EU und 2011/65/EU. Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese bendet sich auch auf der Rückseite dieser Anleitung. Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von Black & Decker ab. A. P. Smith Technical Director Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Vereinigtes Königreich 29/03/2019 Garantie Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone. Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 2-jährige Garantie von Black & Decker und den Standort Ihrer nächstgelegenen Vertragswerkstatt nden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung nden. Ihr neues Black & Decker Produkt können Sie auf unserer Website unter www.blackanddecker.eu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Utilisation prévue Votre scie sur table BLACK+DECKER BES720 a été conçue pour scier et scier transversalement tous les types de bois proportionnellement à la taille de la machine. Cet outil est destiné à un usage grand public uniquement. Consignes de sécurité Avertissements de sécurité générale liés aux outils électriques
