BEDIENUNGSANLEITUNG NC 120 MICROLIFE

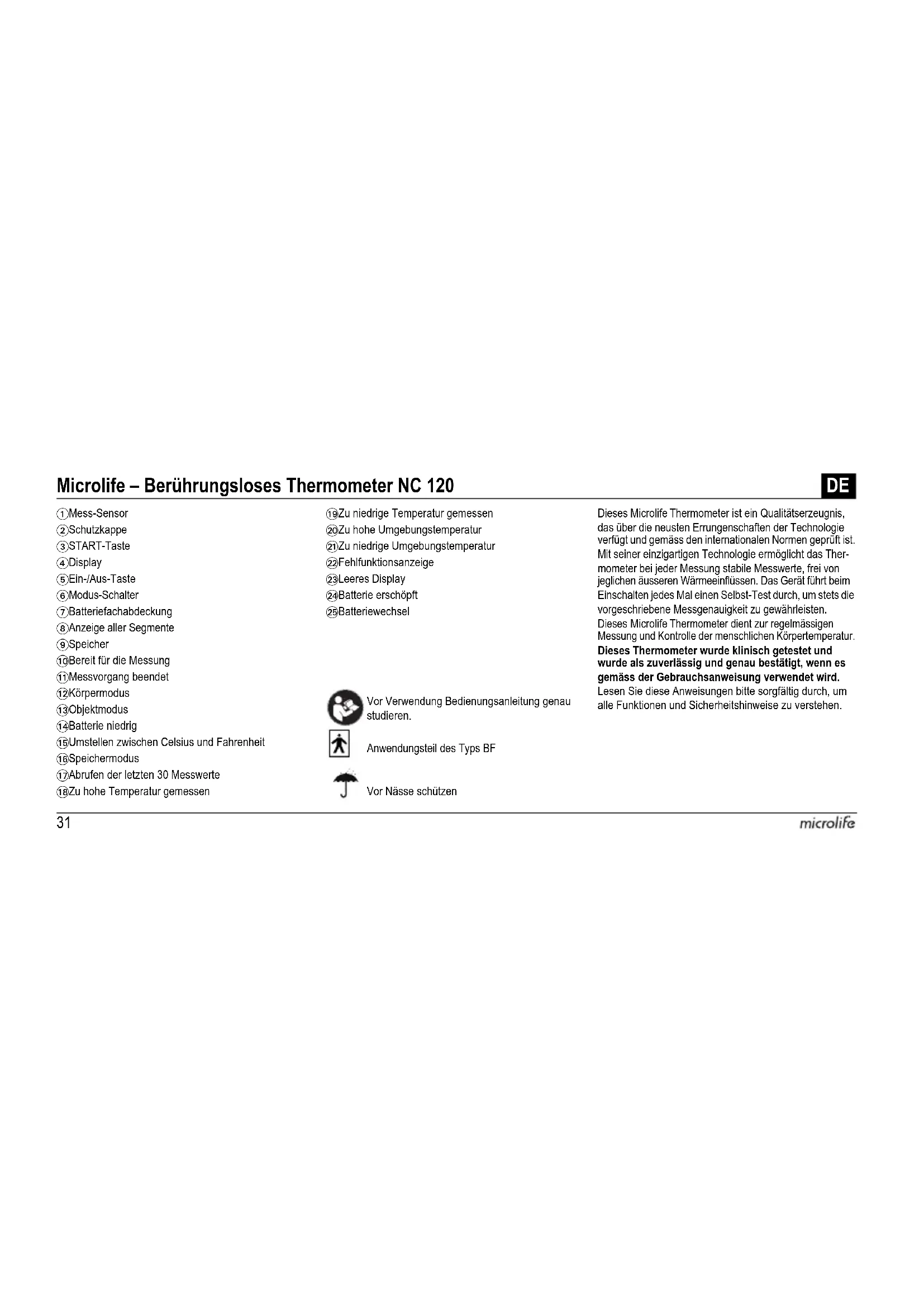

Microlife – Berührungsloses Thermometer NC 120

DE

①Mess-Sensor

②Schutzkappe

③START-Taste

④Display

⑤Ein-/Aus-Taste

⑥Modus-Schalter

⑦Batteriefachabdeckung

⑧Anzeige aller Segmente

⑨Speicher

⑩Bereit für die Messung

⑪Messvorgang beendet

⑫Körpermodus

⑬Objektmodus

⑭Batterie niedrig

⑮Umstellen zwischen Celsius und Fahrenheit

⑯Speichermodus

⑰Abrufen der letzten 30 Messwerte

⑱Zu hohe Temperatur gemessen

⑲Zu niedrige Temperatur gemessen

⑳Zu hohe Umgebungstemperatur

⑳Zu niedrige Umgebungstemperatur

②2Fehlfunktionsanzeige

②3Leeres Display

⑳Batterie erschöpft

⑲Batteriewechsel

Vor Verwendung Bedienungsanleitung genau studieren.

Anwendungsteil des Typs BF

Vor Nässe schützen

Dieses Microlife Thermometer ist ein Qualitätserzeugnis, das über die neusten Errungenschaften der Technologie verfügt und gemäss den internationalen Normen geprüft ist. Mit seiner einzigartigen Technologie ermöglicht das Thermometer bei jeder Messung stabile Messwerte, frei von jeglichen äussernen Wärmeeinflüssen. Das Gerät führt beim Einschalten jedes Mal einen Selbst-Test durch, um stets die vorgeschriebene Messgenauigkeit zu gewährleisten.

Dieses Microlife Thermometer dient zur regelmässigen Messung und Kontrolle der menschlichen Körpertemperatur. Dieses Thermometer wurde klinisch getestet und wurde als zuverlässig und genau bestätigt, wenn es gemäss der Gebrauchsanweisung verwendet wird.

Lesen Sie diese Anweisungen bitte sorgfältig durch, um alle Funktionen und Sicherheitshinweise zu verstehen.

Inhaltsverzeichnis

1. Vorteile des Thermometers

2. Sicherheitshinweise

3. Wie das Thermometer die Temperatur misst

4. Display und Symbole

5. Umschalten zwischen Körper- und Objektmodus

6. Gebrauchsanweisung

7. Umstellen zwischen Celsius und Fahrenheit

8. Abrufen der 30 gespeicherten Messwerte

9. Fehlermeldungen und Probleme

10.Reinigung und Desinfektion

11.Batteriewechsel

12.Garantie

13.Technische Daten

14.www.microlife.com

Garantiekarte (siehe Rückseite)

1. Vorteile des Thermometers

Schnellmessung

Die innovative Infrarottechnologie macht Messungen möglich, bei denen das Objekt nicht ein mal berührt wird. Dies garantiert sichere und hygienische Messungen innerhalb von Sekunden.

Vielfache Verwendungsmöglichkeiten (Erweiterter Messbereich)

Das Thermometer besitzt einen erweiterten Messbereich von 0 - 100,0 °C / 32,0 - 212,0 °F; dies bedeutet, dass das Produkt zur Messung der Körpertemperatur verwendet werden kann, aber auch zur Messung der Oberflächentemperatur folgender Objekte:

• Oberflächentemperatur der Milch in Babyflaschen
• Oberflächentemperatur des Badewassers für Säuglinge
  • Umgebungstemperatur

Genau und zuverlässig

Der einzigartige Mess-Sensor mit einem modernen Infra- rotsensor gewährleistet, dass jede Messung genau und zuverlässig ist.

Bequeme und einfache Handhabung

• Das ergonomische Design ermöglicht eine bequeme und einfache Handhabung des Thermometers.
• Eine Messung kann sogar an einem schlafenden Kind vorgenommen werden, ohne es zu stören.
• Das Thermometer ist sehr schnell und deshalb besonders angenehm für die Anwendung bei Kindern.

Automatische Speicheranzeige

Der letzte Messwert wird automatisch für 2 Sekunden angezeigt, wenn das Gerät eingeschaltet wird.

Abruf mehrerer Messwerte

Der Benutzer kann die letzten 30 Messwerte mit Datum und Uhrzeit im Speichermodus abrufen, so können Temperaturschwankungen besser nachverfolgt werden.

Sicher und hygienisch

• Kein direkter Hautkontakt.
• Keine Gefahr ausgehend von zerbrochenem Glas oder der Aufnahme von Quecksilber.
  • Absolut sicher für den Gebrauch bei Kindern.
• Die Reinigung des Mess-Sensors mit einem mit Alkohol befeuchteten Baumwolltuch macht die Benutzung des Thermometers für die ganze Familie völlig hygienisch.

Fieberalarm

10 kurze Signaltöne und eine rote LCD-Hintergrundbeleuchtung weisen darauf hin, dass die Temperatur des Patienten grösser oder gleich 37,5 °C ist.

2. Sicherheitshinweise

• Dieses Gerät darf nur für den in dieser Anleitung beschriebenen Zweck verwendet werden. Der Hersteller ist nicht für Schäden haftbar, die aus unsachgemässer Handhabung resultieren.
• Tauchen Sie das Gerät weder in Wasser noch in andere Flüssigkeiten. Für die Reinigung und Desin-

fektion folgen Sie bitte den Anweisungen im Kapitel «Reinigung und Desinfektion».

• Benutzen Sie das Gerät nicht, wenn Sie einen Schaden erkennen oder Ihnen etwas Ungewöhnliches auffällt.
• Öffnen Sie niemals das Gerät.
• Ein physiologischer Effekt, Vasokonstriktion genannt, kann in den frühen Fieberstadien auftreten, wobei sich die Haut kühl anfühlt, und die mit diesem Thermometer gemessene Temperatur u.U. ungewöhnlich niedrig sein kann.
• Entspricht der Messwert nicht dem Befinden des Patienten oder ist ungewöhnlich niedrig, wiederholen Sie die Messung alle 15 Minuten oder überprüfen Sie das Ergebnis mit einer anderen Körpertemperaturmessart.
• Dieses Gerät besteht aus sensiblen Bauteilen und muss vorsichtig behandelt werden. Beachten Sie die Lager- und Betriebsanweisungen im Kapitel «Technische Daten».
• Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt benutzen; einige Teile sind so klein, dass sie verschluckt werden könnten. Beachten Sie das Strangulierungsrisiko sollte dieses Gerät mit Kabeln oder Schläuchen ausgestattet sein.
• Die Funktion dieses Gerätes kann durch starke elektromagnetische Felder wie z.B. Mobiltelefone oder Funkanlagen beeinträchtigt werden. Wir empfehlen einen

Mindestabstand von 1 m. Falls Sie den Mindestabstand nicht einhalten können, überprüfen Sie die ordnungsgemässe Funktion des Gerätes bevor Sie es benutzen.

• Schützen Sie das Gerät vor:
- extremen Temperaturen
- Stössen und Herunterfallen
- Schmutz und Staub
- starker Sonneneinstrahlung
- Hitze und Kälte
- Entfernen Sie die Batterie, wenn das Gerät für längere Zeit nicht benutzt wird.

WARNUNG: Die Benutzung dieses Geräts ist kein Ersatz für einen Arztbesuch. Das Gerät ist nicht wasserdicht! Bitte NICHT in Flüssigkeiten eintauchen.

3. Wie das Thermometer die Temperatur misst

Das Thermometer misst die von der Haut ausgestrahlte Infrarotenergie der Stirn sowie jene von Objekten. Diese Energie wird von Linsen aufgefangen und in Temperaturwerte umgewandelt.

4. Display und Symbole

• Anzelge aller Segmente ⑧: Mit der Ein-/Aus-Taste ⑤ schalten Sie das Gerät ein: 2 Sekunden lang werden alle Segmente angezeigt.
• Speicher ⑨: Der Wert der letzten Messung leuchtet auf dem Display automatisch 2 Sekunden lang auf.
• Bereit für die Messung ⑩: Das Gerät ist zur Messung bereit, wenn das «°C» oder «°F»-Symbol blinkt während das Modus-Symbol (Körper oder Objekt) anhaltend angezeigt wird.
• Messvorgang beendet ⑪: Der Messwert erscheint auf dem Display ④ mit dem «°C» oder «°F»-Symbol und dem Modus-Symbol. Wenn das «°C» oder «°F»-Symbol wieder blinkt, ist das Gerät für die nächste Messung bereit.
• Niedrige Batterieanzeige ⑭: Wenn das Gerät eingeschaltet wird, leuchtet das Batteriesymbol kontinuierlich auf, um daran zu erinnern, dass die Batterie gewechselt werden muss.

5. Umschalten zwischen Körper- und Objektmodus

Um vom Köper- in den Objektmodus umzuschalten, schieben Sie den Modus-Schalter® an der Seite des Thermometers

nach unten. Um wieder zurück in den Körpermodus zu schalten, schieben Sie den Schalter wieder nach oben.

6. Gebrauchsanweisung

Im Körpermodus messen

1. Drücken Sie die Ein-/Aus-Taste ⑤. Das Display ④ wird aktiviert und zeigt 2 Sekunden lang alle Segmente an.
2. Der Wert der letzten Messung erscheint automatisch 2 Sekunden mit dem Symbol «M» ⑨ auf dem Display.
3. Das Thermometer ist für die Messung bereit ^10 , sobald das «°C» oder «°F»-Symbol blinkt und ein Signalton ertönt.
4. Visieren Sie mit dem Thermometer die Stirnmitte mit einem Abstand von weniger als 5 cm an. Ist die Stirn mit Haaren, Schweiss oder Schmutz bedeckt, säubern Sie diese zuerst, damit die Messgenauigkeit optimal ist.
5. Drücken Sie den START Knopf ③ und stellen Sie sicher, dass der Mess-Sensor die Stirnmitte visiert. Nach 3 Sekunden ertönt ein langer Signalton, der das Ende des Messvorgangs bestätigt.
6. Lesen Sie die gemessene Temperatur vom Display ab. Im Objektmodus messen
7. Folgen Sie den Schritten 1-3 wie oben beschrieben, dann visieren Sie mit dem Thermometer, mit einem Abstand von weniger als 5 cm, die Mitte des Objekts an, dessen Temperatur Sie messen möchten. Drücken Sie die

START-Taste ③. Nach 3 Sekunden ertönt ein langer Signalton, der das Ende des Messvorgangs bestätigt.

1. Lesen Sie die gemessene Temperatur vom Display ab.

HINWEIS:

• Patient und Thermometer sollten mindestens 30 Minuten lang in einem Raum mit konstanter Raumtemperatur bleiben.
• Messen Sie die Temperatur nicht beim oder unmittelbar nach dem Stillen eines Babys.
• Verwenden Sie das Thermometer nicht in Umgebungen mit hoher Luftfeuchtigkeit.
• Vor dem oder beim Messen sollten die Patienten nicht trinken, essen oder Sport treiben.
• Entfernen Sie das Messgerät erst vom Messbereich, wenn der End-Signalton zu hören ist.
• Säubern Sie die Sonde sorgfältig mit einem alkoholgetränkte Tupfer, und warten Sie 15 Minuten, bevor Sie die Temperatur bei einem anderen Patienten messen.
• 10 kurze Signaltöne und eine rote LCD-Hintergrundbeleuchtung weisen darauf hin, dass die Temperatur des Patienten grösser oder gleich 37,5 °C ist.
• Messen Sie die Temperatur stets an der selben Stelle, da sonst die Anzeigewerte variieren können.
• Bei neugeborenen Säuglingen empfehlen Ärzte während der ersten 6 Monate ausschliesslich rektale Messung, da alle

anderen Messmethoden zu widersprüchlichen Ergebnissen führen könnten. Wenn ein berührungsloses Thermometer bei Säuglingen angewendet wird, empfehlen wir, das Messergebnis immer durch eine rektale Messung zu verifizieren.

- In den folgenden Situationen sollten Sie drei Temperaturmessungen vornehmen und davon die höchste als Messergebnis betrachten:

1. Bei Kindern unter drei Jahren mit einem schwachen Immunsystem, bei denen das Vorhandensein oder Nichtvorhandensein von Fieber entscheidend ist.
2. Wenn der Benutzer lernt, das Thermometer zu bedienen und bis er/sie mit dem Gerät vertraut ist und gleichbleibende Messwerte erhält.
3. Wenn der Messwert verdächtig niedrig ist.
4. Messergebnisse von verschiedene Messorten sollten nicht verglichen werden, da die normale Körpertemperatur je nach Messort und ebenfalls Tageszeit variiert, während sie abends am höchsten ist und ungefähr eine Stunde vor dem Aufwachen am niedrigsten.
   Normale Körpertemperaturbereiche:
5. Axillar (unter dem Arm): 34,7 - 37,3 °C / 94,5 - 99,1 °F
6. Oral (im Mund): 35,5 - 37,5 °C / 95,9 - 99,5 °F
7. Rektal (im After): 36,6 - 38,0 °C / 97,9 - 100,4 °F
8. Microlife NC 120: 35,4 - 37,4 °C / 95,7 - 99,3 °F

7. Umstellen zwischen Celsius und Fahrenheit

Das Thermometer kann die gemessene Temperatur in Fahrenheit oder Celsius anzeigen. Um die Anzeige von °C auf °F umzustellen, schalten Sie das Gerät aus (O/I) und halten Sie die START-Taste ③ 5 Sekunden gedrückt; nach diesen 5 Sekunden leuchtet die gegenwärtige Messskala («°C» bzw. «°F»-Symbol) auf dem Display(15) auf. Stellen Sie nun die Messskala zwischen °C und °F um, indem Sie auf die START-Taste ③ drücken. Wenn Sie die gewünschte Skala gewählt haben, warten Sie 5 Sekunden, bis das Gerät automatisch in den Modus «Bereit für die Messung» wechselt.

8. Abrufen der 30 gespeicherten Messwerte

Das Thermometer kann die letzten 30 Messwerte abrufen.

• Speichermodus ⑯: Drücken Sie die START-Taste ③, wenn das Gerät ausgeschaltet ist, um in den Speichermodus zu kommen. Das Speicher-Symbol «M» blinkt.
• Abruf 1 – die letzte Messung ⑰: Drücken Sie kurz die START-Taste ③, um den zuletzt gemessenen Wert anzuzeigen. Auf der Anzeige erscheint «1» zusammen mit dem Speicher-Symbol.
• Abruf 30 – gespeicherte Messwerte in Folge: Drücken Sie fortlaufend den START-Knopf ③, um die letzten 30 Messwerte nacheinander anzuzeigen.

Wenn Sie nach den 30 abgerufenen Messwerten erneut den START-Knopf ③ drücken, beginnt der Ablauf dieser Sequenz wieder von vorne, also mit Messwert 1.

9. Fehlermeldungen und Probleme

• Zu hohe Temperatur gemessen 18: Anzeige «H», die gemessene Temperatur ist über 42,2 °C / 108,0 °F im Körpermodus oder 100 °C / 212 °F im Objektmodus.
• Zu niedrige Temperatur gemessen ⑲: Anzeige «L», die gemessene Temperatur ist unter 34,0 °C / 93,2 °F im Körpermodus oder 0 °C / 32 °F im Objektmodus.
• Zu hohe Umgebungstemperatur 20: Anzeige «H» und , wenn die Umgebungstemperatur über 40,0 °C / 104,0 °F ist.
• Zu niedrige Umgebungstemperatur (21): Anzeige «L» und, wenn die Umgebungstemperatur unter 16,0 °C / 60,8 °F im Körpermodus oder 5,0 °C / 41,0 °F im Objektmodus ist.
• Fehlfunktionsanzeige ②: Das System hat eine Funktionsstörung.
• Leeres Display 23: Überprüfen Sie, ob die Batterie richtig eingelegt ist. Prüfen Sie auch die Polarität (<+> und <->) der Batterie.

- Erschöpfte Batterie Anzeige 24: Die Batterie sollte sofort gewechselt werden, wenn das Batteriesymbol kontinuierlich und als einziges Symbol aufleuchtet.

10. Reinigung und Desinfektion

Verwenden Sie ein Alkoholschwämmchen oder ein mit Alkohol (70 % Isopropanol) befeuchtetes Baumwolltuch, um das Thermometergehäuse und den Mess-Sensor zu reinigen. Vergewissern Sie sich, dass keine Flüssigkeit ins Innere des Thermometers eindringt. Verwenden Sie keine aggressiven Reinigungsmittel, Lösungsmittel oder Benzol zum Reinigen und tauchen Sie das Gerät niemals in Wasser oder andere Reinigungsflüssigkeiten. Achten Sie darauf, die Oberfläche des Mess-Sensors und des Displays nicht zu verkratzen.

11.Batteriewechsel

Dieses Gerät ist mit einer Lithiumbatterie des Typs CR2032 ausgestattet. Ersetzen Sie die gebrauchte Batterie durch eine neue CR2032-Batterie, wenn das Batteriesymbol auf dem Display ^24 aufleuchtet.

Zum Entfernen der Batteriefachabdeckung 25 schieben Sie diese in die angezeigte Richtung. Legen Sie eine neue Batterie mit dem Zeichen + nach oben ins Batteriefach.

Batterien und elektronische Geräte dürfen nicht in den Hausmüll, sondern müssen entsprechend den örtlichen Vorschriften entsorgt werden.

12.Garantie

Für dieses Gerät gewähren wir 2 Jahre Garantie ab Kaufdatum. Die Garantie gilt nur bei Vorlage einer vom Händler ausgefüllten Garantiekarte (siehe letzte Seite) mit Kaufdatum oder des Kassenbelegs.

• Die Garantie umfasst das Gerät. Die Batterie und die Verpackung sind von der Garantie ausgenommen.
• Wurde das Gerät durch den Benutzer geöffnet oder verändert, erlischt der Garantieanspruch.
• Die Garantie deckt keine Schäden, die auf unsachgemässe Handhabung, einer ausgelaufenen Batterie, Unfälle oder Nichtbeachtung der Gebrauchsanleitung zurückzuführen sind.
  Bitte wenden Sie sich an den Kundendienst von Microlife.

13.Technische Daten

Typ: Berührungsloses Thermometer NC 120 Messbereich: Körpermodus: 34,0-42,2 °C / 93,2-108,0 °F Objektmodus: 0-100,0 °C / 32-212,0 °F

Messauflö-

sung: 0,1 °C / °F

Messgenauig- Labor:

Anzeige: Flüssigkristallanzeige, 4 Stellen plus spezielle Symbole

Alarm: Das Gerät ist eingeschaltet und zur Messung bereit: 1 kurzer Signalton. Messvorgang abschliessen: 1 langer Signalton (1 Sek.), wenn der Messwert unter 37,5 °C / 99,5 °F liegt, 10 kurze Signaltöne, wenn der Messwert grösser oder gleich 37,5 °C / 99,5 °F ist. Systemfehler oder Störung: 3 kurze Pieptöne

Spelcher: Zuletzt gemessener Wert erscheint. 30 Messungen im Speicher Modus abrufbar.

Hintergrund- beleuchtung: Die Anzeige leuchtet 4 Sek. GRÜN, wenn das Gerät eingeschaltet wird. Die Anzeige leuchtet 5 Sek. GRÜN, wenn die gemessene Temperatur unter 37,5 °C / 99,5 °F liegt. Die Anzeige leuchtet 5 Sek. ROT, wenn die gemessene Temperatur grösser oder gleich 37,5 °C / 99,5 °F ist.

Betriebs- Körpermodus: 16-40,0 °C / 60,8-104,0 °F bedingungen: Objektmodus: 5-40,0 °C / 41-104,0 °F

Aufbewah-

rungs- -20 - +50 °C / -4 - +122 °F

bedingungen: 15-95 % relative maximale Luftfeuchtigkeit

Automatische

Ausschaltung: Ca. 1 Minute nach der letzten Messung

Batterie: 1 x CR2032 Batterie 3V

Batterie-

Lebensdauer: ca. 2000 Messungen (mit neuer Batterie)

Grösse: 120 x 28 x 21 mm

Gewicht: 39 g (mit Batterie), 36 g (ohne Batterie)

IP Klasse: IP21

Verweis auf ASTM E1965; IEC 60601-1; Normen: IEC 60601-1-2 (EMC); IEC 60601-1-11

Durchschnitt-

liche Lebens-

dauer: 5 Jahre oder 12000 Messungen

Dieses Gerät entspricht den Anforderungen der Richtlinie für Medizinische Geräte 93/42/EWG.

Technische Änderungen vorbehalten.

Das Gesetz zur Verwendung medizinischer Produkte (Medical Product User Act) empfiehlt alle zwei Jahre eine technische Überprüfung des Geräts vorzunehmen. Bitte beachten Sie die geltenden Entsorgungsbestimmungen.

14.www.microlife.com

Detaillierte Benutzerinformationen über unsere Thermometer und Blutdruck-Messgeräte sowie Serviceleistungen finden Sie auf unserer Webseite www.microlife.com.
