РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NC 120 MICROLIFE

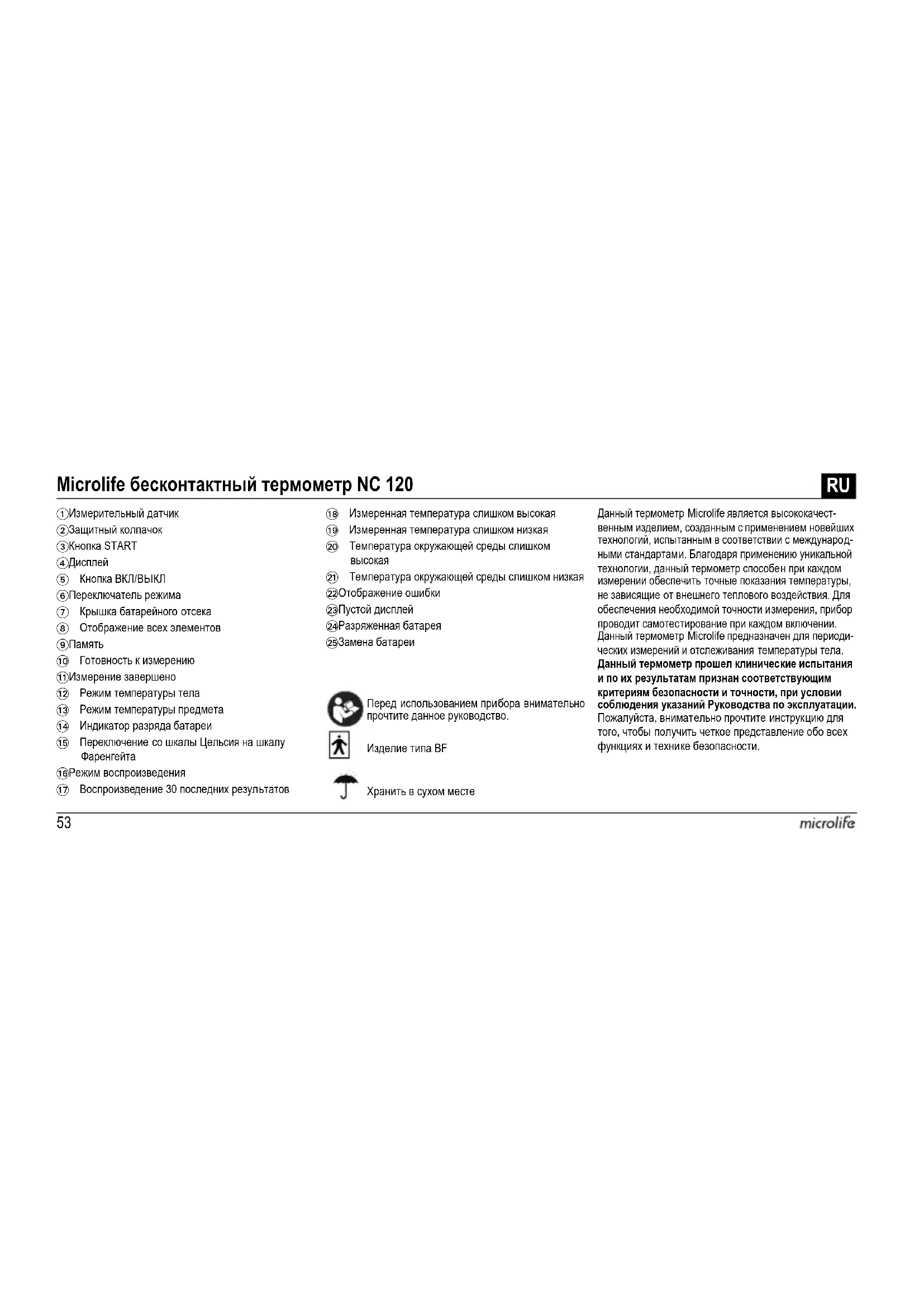

Microlife бесконтактный термометр NC 120

RU

①Измерительный датчик
②Защитный колпачок
③Кнопка START
④Дисплей
⑤ Кнопка ВКЛ/ВЫКЛ
⑥Переключатель режима
⑦ Крышка батарейного отсека
⑧ Отображение всех элементов
⑨Память
⑩ Готовность к измерению
⑪Измерение завершено
⑫ Режим температуры тела
⑬ Режим температуры предмета
⑭ Индикатор разряда батареи
⑮ Переключение со шкалы Цельсия на шкалу Фаренгейта
⑯Режим воспроизведения
⑰ Воспроизведение 30 последних результатов

⑱ Измеренная температура слишком высокая
⑲ Измеренная температура слишком низкая
⑳ Температура окружающей среды слишком высокая
②1 Температура окружающей среды слишком низкая
②2Отображение ошибки
②3Пустой дисплей
②4Разряженная батарея
②5Замена батареи

Перед использованием прибора внимательно прочтите данное руководство.

Изделие типа BF

Хранить в сухом месте

Данный термометр Microlife является высококачественным изделием, созданным с применением новейших технологий, испытанным в соответствии с международными стандартами. Благодаря применению уникальной технологии, данный термометр способен при каждом измерении обеспечить точные показания температуры, не зависящие от внешнего теплового воздействия. Для обеспечения необходимой точности измерения, прибор проводит самотестирование при каждом включении. Данный термометр Microlife предназначен для периодических измерений и отслеживания температуры тела.

Данный термометр прошел клинические испытания и по их результатам признан соответствующим критериям безопасности и точности, при условии соблюдения указаний Руководства по эксплуатации. Пожалуйста, внимательно прочтите инструкцию для того, чтобы получить четкое представление обо всех функциях и технике безопасности.

Оглавление

1. Преимущества использования данного термометра
2. Важные указания по безопасности
3. Процедура измерения температуры данным термометром
4. Индикация и символы управления
5. Переключение между режимами температуры тела и температуры предмета
6. Указания по использованию
7. Возможность переключения между шкалами Цельсия и Фаренгейта
8. Воспроизведение последних 30 результатов измерений в режиме памяти
9. Сообщения об ошибках
   10.Очистка и дезинфекция
   11.Замена батареи
   12.Гарантия
   13.Технические характеристики
   14.www.microlife.ru Гарантийный талон (см. на обороте)

1. Преимущества использования данного термометра

Измерение температуры всего за несколько секунд

Инновационная инфракрасная технология позволяет измерить температуру даже без прикосновения. Это гарантирует безопасное и гигиеничное измерение за несколько секунд.

Многоцелевое использование (широкий диапазон измерения)

Термометр имеет широкий диапазон измерения от 0 - 100,0 °C / 32,0 - 212,0 °F; что позволяет использовать его как в качестве термометра для измерения температуры тела, так и для измерения температуры поверхностей:

- Температуры поверхности молока в детской бутылочке

• Температуры поверхности воды в детской ванне

• Температуры окружающей среды

Точность и надежность

Уникальная конструкция прибора со встроенной щуплинзой, содержащей новейший датчик инфракрасного излучения, обеспечивает точные и надежные результаты измерений.

Удобство и простота в использовании

• Удобный дизайн делает процедуру использования термометра очень простой.
• Температура может быть измерена даже у спящего ребенка, не тревожа его.
• Температура измеряется быстро, что особенно удобно при измерение температуры у детей.

Автоматическое отображение показаний памяти После включения прибор автоматически показывает значение последнего измерения в течение 2 секунд.

Воспроизведение нескольких последних результатов Можно просмотреть последние 30 результатов измерений, вместе с соответствующими значениями даты и времени, войдя в режим воспроизведения, что позволяет более эффективно проследить температурные изменения.

Безопасность и гигиеничность

• Отсутствие прямого контакта с кожей.
• Отсутствие опасности ранения осколками стекла или заглатывания ртути.
• Полная безопасность при использовании для детей.
• Очистку щуп-линзы можно производить при помощи смоченной спиртом хлопчатобумажной ткани, что позволяет обеспечить полную гигиену при использовании прибора всей семьей.

Предупреждение о повышенной температуре

10 коротких звуковых сигналов и красная подсветка ЖКД предупреждают пациента о том, что у него может быть температура равная или превышающая 37,5 °C.

2. Важные указания по безопасности

• Прибор может использоваться только в целях, описанных в данном буклете. Изготовитель не несет ответственности за повреждения, вызванные неправильным использованием.
• Никогда не погружайте прибор в воду или другие жидкости. При очистке следуйте инструкциям, приведенным в разделе «Очистка и дезинфекция».
• Не используйте прибор, если Вам кажется, что он поврежден, или если Вы заметили что-либо необычное.
• Никогда не вскрывайте прибор.
• Общий физиологический эффект называемый вазо-констрикий может происходить на ранних стадиях повышения температуры, приводя к эффекту поверхностного охлаждения. Поэтому при измерении данным термометром зарегистрированная температура может быть необычно низкой.
• Если результат измерения температуры не соответствует самочувствию пациента или является подозрительно низжим, повторяйте измерения каждые 15 минут или проверьте результат другим способом измерения температуры внутри тела.
• В состав прибора входят чувствительные компоненты, требующие осторожного обращения. Ознакомьтесь с

условиями хранения и эксплуатации, описанными в разделе «Технические характеристики»!

• Позаботьтесь о том, чтобы дети не могли использовать прибор без присмотра, поскольку некоторые его мелкие части могут быть проглочены. При поставке прибора с кабелями и трубками возможен риск удушения.
• Источники сильного электромагнитного излучения, как мобильные телефоны или радиостанции, могут повлиять на работу прибора. Мы рекомендуем сохранять дистанцию минимум 1 м от источников электромагнитного излучения. В случае, если это невозможно, пожалуйста, удостоверьтесь в правильной работе прибора перед его использованием.
• Оберегайте прибор от:

- экстремальных температур

• ударов и падений
• загрязнения и пыли
  -прямых солнечных лучей
• жары и холода

- Если прибор не будет использоваться в течение длительного периода времени, то из него следует вынуть батарею.

ПРЕДУПРЕЖДЕНИЕ: Использование прибора не заменяет необходимости консультации у врача.

Прибор НЕ является водонепроницаемым! Пожалуйста, ни при каких условиях не погружайте его в жидкость.

3. Процедура измерения температуры данным термометром

Термометр измеряет энергию инфракрасного излучения кожи лба, а также предметов. Эта энергия концентрируется с помощью линзы и преобразуется в значение температуры.

4. Индикация и символы управления

• Отображение всех элементов ⑧: Нажмите кнопку ВКЛ/ВЫКЛ ⑤ для включения прибора, в течение 2 секунд будут отображаться все сегменты.
• Память ⑨: В течение 2 секунд автоматически будет отображаться последнее измеренное значение.
• Готовность к использованию ⑩: Прибор готов к использованию, отображенная иконка «°C» или «°F» продолжает мигать, в то время как символ режима (температуры тела или температуры предмета) горит постоянно.
• Измерение завершено ⑪: Значение отобразится на дисплее ④ вместе с символом «°C» или «°F» и

символом режима. Прибор будет снова готов к следующему измерению, как только иконка «°C» или «°F» начнет мигать.

- Индикация разряда батареи⑭: При включенном приборе иконка батареи будет непрерывно мигать, напоминая пользователю о необходимости замены батареи.

5. Переключение между режимами температуры тела и температуры предмета

Для переключения из режима температуры тела в режим температуры предмета переместите вниз переключатель режима ⑥, расположенный сбоку. Для обратного переключения в режим температуры тела переместите переключатель в верхнее положение.

6. Указания по использованию

Измерение в режиме температуры тела

1. Нажмите кнопку ВКЛ/ВЫКЛ ⑤. Дисплей ④ активируется и в течение 2 секунд отображает все элементы.

2. Данные последнего измерения отображаются на дисплее автоматически в течение 2 секунд со значком «М»⑨.

3. Прибор готов к использованию, когда иконка «°C» или «°F» непрерывно мигает и прозвучал сигнал готовности (10).

4. Направьте термометр в центр лба, держите термометр на расстоянии не более 5 см. Если лоб покрыт волосами, потом или грязью, пожалуйста, сначала удалите помехи, чтобы улучшить точность измерения.
5. Нажмите кнопку START ③ и убедитесь, что сенсор направлен на центр лба. Через 3 секунды длинный звуковой сигнал оповестит о завершении измерения.
6. Считайте показание температуры с ЖК-дисплея.

Измерение в режиме температуры предмета

1. Выполнить шаги 1-3, описанные выше, затем направьте термометр в центр предмета, температуру которого Вы хотите измерить, держите термометр на расстоянии не более 5 см. Нажмите кнопку START ③. Через 3 секунды длинный звуковой сигнал удостоверит завершение измерения.
2. Считайте показание температуры с ЖК-дисплея.

ВНИМАНИЕ:

- Пациенты должны хотя бы на протяжении 30 минут находиться в помещении с неизменными условиями.

• Не измеряйте температуру во время или сразу после кормления грудного ребенка.
• Не пользуйтесь термометром в условиях повышенной влажности.
• Перед измерением температуры или во время него пациент не должен принимать пищу, пить или выполнять физическую работу.
• Не убирайте измерительное устройство из области измерения до выдачи сигнала о завершении.
• Прежде чем измерять температуру следующему пациенту, тщательно протрите щуп-линзу тампоном, пропитанным спиртом, и подождите 15 минут.
• 10 коротких звуковых сигналов и красная подсветка ЖКД предупреждают пациента о том, что у него может быть температура равная или превышающая 37,5 °C.
• Всегда измеряйте температуру в одном и том же месте, так как показания могут различаться в разных местах.

• Доктора рекомендуют ректальное измерение для младенцев до 6 месяцев, так как все другие способы измерения могут привести к сомнительным показаниям. В случае использования бесконтактного термометра для младенцев, мы рекомендуем всегда проверять показания с помощью ректального измерения.

• В следующих случаях рекомендуется проводить три измерения и за правильное показание принимать наивысшую температуру:

• Для детей до трех лет с ослабленной иммунной системой, а также для тех, для кого наличие или отсутствие повышенной температуры имеет особую важность.
• Для тех, кто только знакомится с прибором, изучает принцип его действия и получает при измерениях похожие, но не абсолютно идентичные результаты.
• Если измеренная температура подозрительно низкая.
• Показания температуры, полученные при измерении на различных участках тела, не подлежат сравнению, так как нормальная температура тела варьируется в зависимости от места измерения и времени суток, вечером наблюдается наивысшая температура, а наиболее низкая – примерно за час до пробуждения.
  Границы нормальной температуры:
• Аксиллярно: 34,7 - 37,3 °C / 94,5 - 99,1 °F
• Орально: 35,5 - 37,5 °C / 95,9 - 99,5 °F
• Ректально: 36,6 - 38,0 °C / 97,9 - 100,4 °F
• Microlife NC 120: 35,4 - 37,4 °C / 95,7 - 99,3 °F

7. Возможность переключения между шкалами Цельсия и Фаренгейта

Термометр способен отображать результаты измерений температуры по шкале Фаренгейта либо по шкале Цельсия. Для переключения дисплея между °C и °F, просто выключите прибор, нажмите и удерживайте кнопку START ③ в течение 5 секунд; через 5 секунд, можно будет увидеть мигающую текущую измерительную шкалу (иконка «°C» или «°F») на дисплее ⑮. Повторным нажатием кнопки START ③ шкала измерения снова переключается между °C и °F. После выбора шкалы измерения подождите 5 секунд, и прибор автоматически перейдет в режим готовности к измерению.

8. Воспроизведение последних 30 результатов измерений в режиме памяти

Термометр может воспроизводить последние 30 результатов измерений.

- Режим воспроизведения ⑯: Нажмите кнопку START ③ для перехода в режим воспроизведения, когда термометр выключен. Иконка памяти «М» мигает.

- Результат 1 - последний результат ⑰: Нажмите и отпустите кнопку START ③ для вызова последнего

результата. На дисплее вместе с иконкой памяти замигает 1.

- Результат 30 - последовательное считывание: Нажимайте и отпускайте кнопку START ③ для последовательного воспроизведения до 30 последних результатов. Нажимая и отпуская кнопку START ③ после воспроизведения последних 30 результатов, можно еще раз просмотреть их последовательность начиная с результата 1.

9. Сообщения об ошибках

• Измеренная температура слишком высокая ⑱: Отображается символ «Н», если измеренная температура выше 42,2 °C / 108,0 °F в режиме температуры тела или 100 °C / 212 °F в режиме температуры предмета.
• Измеренная температура слишком низкая ⑲: Отображается символ « L », если измеренная температура ниже 34,0 °C / 93,2 °F в режиме температуры тела или 0 °C / 32 °F в режиме температуры предмета.
• Температура окружающей среды слишком высокая 20: Символ «Н» вместе с символом отображаются, если температура окружающей среды выше 40,0 °C / 104,0 °F.
• Температура окружающей среды слишком низкая ②1: Символ «L» вместе с символом

отображаются, если температура окружающей среды ниже 16,0 °C / 60,8 °F в режиме температуры тела или ниже 5,0 °C / 41,0 °F в режиме температуры предмета.

• Отображение ошибки ②: При неполадке системы.
• Пустой дисплей ②3: Пожалуйста, проверьте правильность установки батареи. Проверьте также полярность (<+> и <->) батареи.
• Индикация разрядившейся батареи 24: Если на дисплее не отображается ничего, кроме постоянного символа батареи, то батарею следует незамедли- тельно заменить.

10.Очистка и дезинфекция

Для очистки корпуса термометра и измерительной щуп-линзы используйте тампон или хлопковую ткань, смоченные в спиртовом растворе (70%-раствор изопропилового спирта). Убедитесь, что внутрь термометра не попадает жидкость. Никогда не используйте для очистки абразивные чистящие средства, растворители или бензол, и никогда не погружайте прибор в воду или иные чистящие жидкости. Старайтесь не поцарапать поверхности щуп-линзы и дисплея.

11.Замена батареи

Прибор поставляется с одной литиевой батареей типа CR2032. Замена батареи на новую типа CR2032 производится при появлении на дисплее мигающего символа батареи ②4. Откройте крышку батарейного отсека ⑲9. Замените использованную батарею, установив новую знаком + вверх.

Батареи и электронные приборы следует утилизировать в соответствии с принятыми нормами и не выбрасывать вместе с бытовыми отходами.

12.Гарантия

На прибор распространяется гарантия в течение 2 лет с даты приобретения. Гарантия действительна только при наличии гарантийного талона, заполненного дилером (см. с обратной стороны), подтверждающего дату продажи, или кассового чека.

• Гарантия покрывает устройство. Батарея и упаковки не включены.
• Вскрытие и механические повреждения приводят к утрате гарантии.

- Гарантия не распространяется на повреждения, вызванные неправильным обращением, разряженной батареей, несчастными случаями или невыполнением инструкций по эксплуатации. Пожалуйста, обратитесь в ближайшую гарантийную мастерскую Микролайф.

13.Технические характеристики

Тип:	бесконтактный термометр NC 120		последней измеренной температурыВоспроизведение 30 последних результатов в режиме памяти	ское выключение:	через 1 минуту после выполненияпоследнего измерения.
Диапазон измерений:	Режим температуры тела:34,0-42,2 °C / 93,2-108,0 °FРежим температуры предмета:0-100,0 °C / 32-212,0 °F	Подсветка:	При включении прибора дисплей засветится ЗЕЛЕНЫМ цветом на 4 секунды.При завершении измерения с полученным значением меньше 37,5 °C /99,5 °F дисплей засветится ЗЕЛЕНЫМ цветом на 5 секунд.	Батарея:	1 x CR2032 батарея V3
				Срок службыбатареи:	примерно 2000 измерений (при использовании новой батареи)
Минимальный шаг индикации:	0,1 °C / °F			Размеры:	120 x 28 x 21 мм
				Масса:	39 г (вместе с батареей),36 г (без батареи)
Точность измерений:	Лабораторная: ± 0,2 °C, 36,0 ~ 39,0 °C ± 0,4 °F, 96,8 ~ 102,2 °F		При завершении измерения с полученным значением, равным или превышающим 37,5 °C / 99,5 °F, дисплей засветится КРАСНЫМ цветом на 5 секунд.	Класс защиты:	IP21
Дисплей:	Жидко кристаллический дисплей,4 знака со специальными иконками			Соответствие стандартам:	ASTM E1965; IEC 60601-1;IEC 60601-1-2 (EMC); IEC 60601-1-11
Звуковые сигналы:	Прибор включен и готов к измерению:1 короткий звуковой сигнал.Завершение измерения: 1 длинный сигнал (1 сек.), если значение меньше 37,5 °C / 99,5 °F, 10 коротких звуковых сигналов, если значение равно или выше 37,5 °C / 99,5 °F.Системная ошибка или неисправность:3 коротких звуковых сигнала.	Условия применения:	Режим температуры тела:16-40,0 °C / 60,8-104,0 °FРежим температуры предмета:5-40,0 °C / 41-104,0 °F	Ожидаемый срок службы:	5 лет или 12000 измерений
				Данный прибор соответствует требованиям директивы ЕС о медицинском оборудовании 93/42/EEC.Право на внесение технических изменений сохраняется.Рекомендуется раз в год производить техническую проверку изделия при профессиональном использовании. Пожалуйста, соблюдайте прилагаемые правила эксплуатации прибора.
		Условия хранения:	-20 - +50 °C / -4 - +122 °F максимальная относительная влажность 15-95 %

14.www.microlife.ru

Подробную пользовательскую информацию о наших термометрах и тонометрах, а также сервисном обслуживании Вы найдете на нашей странице www.microlife.ru.
