INSTRUKCJA OBSŁUGI NC 120 MICROLIFE

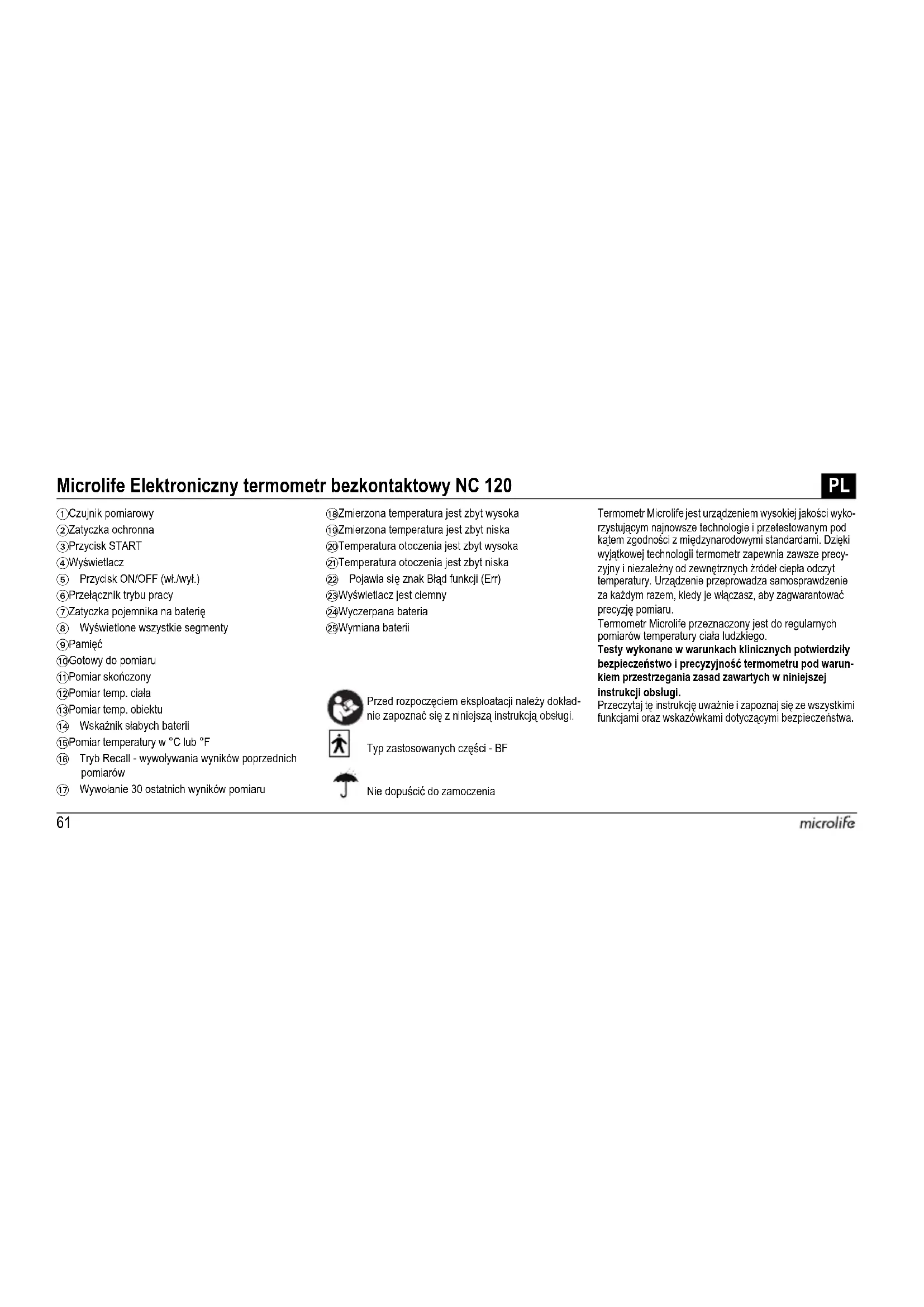

Microlife Elektroniczny termometr bezkontaktowy NC 120

PL

①Czujnik pomiarowy
②Zatyczka ochronna
③Przycisk START
④Wyświetlacz
⑤ Przycisk ON/OFF (wł./wył.)
⑥Przełącznik trybu pracy
⑦Zatyczka pojemnika na baterię
⑧ Wyświetlone wszystkie segmenty
⑨Pamięć
⑩Gotowy do pomiaru
⑪Pomiar skończony
⑫Pomiar temp. ciała
⑬Pomiar temp. obiektu
⑭ Wskaźnik słabych baterii
⑮Pomiar temperatury w °C lub °F
⑯ Tryb Recall - wywoływania wyników poprzednich pomiarów
⑰ Wywołanie 30 ostatnich wyników pomiaru

⑱Zmierzona temperatura jest zbyt wysoka
⑲Zmierzona temperatura jest zbyt niska
⑳Temperatura otoczenia jest zbyt wysoka
②1 Temperatura otoczenia jest zbyt niska
②2 Pojawia się znak Błąd funkcji (Err)
②3 Wyświetlacz jest ciemny
⑳Wyczerpana bateria
⑲Wymiana baterii

Przed rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi.

Typ zastosowanych części - BF

Nie dopuścić do zamoczenia

Termometr Microlife jest urządzeniem wysokiej jakości wykorzystującym najnowsze technologie i przetestowanym pod kątem zgodności z międzynarodowymi standardami. Dzięki wyjątkowej technologii termometr zapewnia zawsze precyzyjny i niezależny od zewnętrznych źródeł ciepła odczyt temperatury. Urządzenie przeprowadza samosprawdzenie za każdym razem, kiedy je włączasz, aby zagwarantować precyzję pomiaru.

Termometr Microlife przeznaczony jest do regularnych pomiarów temperatury ciała ludzkiego.

Testy wykonane w warunkach klinicznych potwierdzily bezpieczeństwo i precyzyjność termometru pod warunkiem przestrzegania zasad zawartych w niniejszej instrukcji obsługi.

Przeczytaj tę instrukcję uważnie i zapoznaj się ze wszystkimi funkcjami oraz wskazówkami dotyczącymi bezpieczeństwa.

Spis treści

1. Zalety termometru

2. Ważne wskazówki bezpieczeństwa

3. W jaki sposób termometr mierzy temperaturę

4. Symbole kontrolne

5. Zmiana trybu pracy temp. ciała - temp. obiektu

6. Jak przeprowadzić pomiar

7. Pomiar temperatury w °C lub °F

8. Jak wywołać 30 kolejnych wyników pomiarów

9. Komunikaty o błędach

10.Czyszczenie i dezynfekcja

11.Wymiana baterii

12.Gwarancja

1. Specyfikacje techniczne

14.www.microlife.pl

Karta gwarancyjna (patrz tył okładki)

1. Zalety termometru

Pomiar w kilka sekund

Innowacyjna technologia pomiarów przy użyciu promieni IR pozwala na pomiary bez dotykania mierzonego obiektu. To gwarantuje bezpieczny i higieniczny pomiar w kilka sekund.

Wielofunkcyjne zastosowanie (szeroki zakres pomiarów)

Termometr oferuje szeroki zakres pomiarowy od 0 - 100,0 °C / 32,0 - 212,0 °F; oznacza to, że można go użwać do pomiaru temperatury na skroni oraz do pomiarów temperatury ciała, a także do sprawdzania temperatury powierzchni następujących substancji:

• Mleka w butelce dla dziecka
• Temperatury wody do kapieli dla dziecka
• Temperature otoczenia

Dokładność i pewność

Dzięki niepowtarzalnej budowie podzespołów oraz ulepszonemu czujnikowi na podczerwień wyrób ten zapewnia bardzo dokładny oraz wiarygodny pomiar temperatury.

Łatwość użycia

• Specjalny ergonomiczny kształt zapewnia proste i łatwe użytkowanie.
• Termometr może być użytkowany nawet podczas snu dziecka, nie powodując jego przebudzenia.
• Czas pomiaru temperatury jest krótki, dzięki czemu urządzenie jest szczególnie przyjazne dla dzieci.

Automatyczna pamięć

Termometr wyświetla ostatni pomiar w ciągu 2 sekund po włączeniu.

Wywoływanie wielokrotnych odczytów

Użytkownik może wywołać 30 wyników ostatnio przeprowadzonych pomiarów przy pomocy odpowiedniej funkcji (Recall Mode), umożliwiając efektywne śledzenie zmian temperatury.

Bezpieczeństwo i higiena

• Brak bezpośredniego kontaktu ze skóra.
• Nie ma ryzyka stłuczenia szkła lub zatrucia rtęcia.
• Bezpieczny dla dzieci.
• Czujnik należy czyścić przy pomocy gazika nawilżonego alkoholem, dzięki czemu termometr jest bardzo higieniczny i może być użytkowany przez całą rodzinę.

Alarm ostrzegający o gorączce

10 krótkich sygnałów dźwiękowych oraz czerwone podświetlenie na wyświetlaczu ciekłokrystalicznym ostrzega pacjenta o temperaturze równej lub wyższej niż 37,5 °C.

2. Ważne wskazówki bezpieczeństwa

• Urządzenie może być wykorzystywane do celów określonych w niniejszej instrukcji. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku niewłaściwej eksploatacji.
• Nigdy nie zanurzaj urządzenie w wodzie lub innych cieczach. Przy czyszczeniu zastosuj się do wska-

zówek zamieszczonych w części «Czyszczenie i dezynfekcja».

• Prosimy nie używać urządzenia, jeżeli zauważą Państwo niepokojące objawy, które mogą wskazywać na jego uszkodzenie.
• Nie należy otwierać urządzenia.
• Ponieważ we wczesnym etapie gorączki może wystąpić zwężenie naczyń krwionośnych, powodując ochłodzenie skóry, wynik temperatury na czole może być zaniżony.
• Jeżeli wynik pomiaru nie jest zgodny ze spodziewanym wynikiem pomiaru pacjenta lub jest nietypowo niski, powtarzaj pomiar co 15 minut lub porównaj wynik z pomiarem temperatury wewnętrznej ciała przeprowadzonym za pomocą innego termometru.
• Urządzenie zbudowane jest z delikatnych podzespołów i dlatego musi być używane ostrożnie. Prosimy o przestrzeganie wskazówek dotyczących przechowywania i użytkowania zamieszczonych w części «Specyfikacje techniczne».

• Dopilnuj, aby dzieci nie używały urządzenia bez nadzoru osób dorosłych; jego niektóre, niewielkie części mogą zostać łatwo połknięte. Jeżeli urządzenie wyposażone jest w przewody lub turki, może powodować ryzyko uduszenia.

• Działanie tego urządzenia może być zagrożone, gdy jest ono używane w pobliżu silnych pół elektromagnetycznych, takich jak telefony komórkowe lub urządzenia radiowe. Polecamy odległość co najmniej 1 m od źródeł promieniowania. W przypadkach, gdy istnieje podejrzenie, że nieunik niona jest bliskość źródła promieniowania, należy sprawdzić, czy urządzenie działa prawidłowo przed użyciem.

• Chron urządzenie przed:
• ekstremalnymi temperaturami
• w s t r z ąsami i upadkiem
• zanieczyszczeniem i kurzem
• światłem słonecznym
• u p a łem i zimnem
• Jeżeli przyrząd nie będzie używany przez dłuższy czas, należy wyjąć baterie.

UWAGA: Pomiar temperatury nie może zastąpić konsultacji u lekarza. Termometr NIE jest wodoszczelny! NIGDY nie zanurzaj go w płynie.

3. W jaki sposób termometr mierzy temperaturę

Termometr mierzy cieplną energię podczerwieni wydzielaną przez skórę na czole oraz przez inne obiekty. Energia ta jest następnie pochłaniana przez soczewkę i wyświetlana w postaci wartości temperatury.

4. Symbole kontrolne

• Wyświetlone wszystkie segmenty ⑧: Wciśnij przycisk ON/OFF (wł./wył) ⑤, aby uruchomić przyrząd. Wszystkie segmenty wyświetłą się na 2 sekundy.
• Pamięć ⑨: Ostatnia zarejestrowana wartość zostanie automatycznie wyświetlona przez 2 sekundy.
• Gotów ⑩: Przyrząd jest gotów do pracy gdy symbol «°C» lub «°F» będzie migać oraz jednocześnie będzie wyświetlona ikona rodzaju pomiaru (pomiar temp. ciała lub obiekt).
• Pomiar skończony ⑪: Odczyt pokaże się na wyświetlaczu ④; wraz z migającymi symbolami «°C» lub «°F» oraz ikoną rodzaju pomiaru. Urządzenie jest gotowe do następnego pomiaru gdy ikona «°C» lub «°F» będzie migać.
• Baterie za słabe ⑭: Po włączeniu przyrządu symbol baterii zacznie migać, przypominając, że trzeba wymienić baterię.

5. Zmiana trybu pracy temp. ciała - temp. obiektu

Aby zmienić tryb pracy na pomiar temp. obiektu przesuń przełącznik trybu pracy⑥ umieszczony z boku termometru w dół. Aby zmienić tryb pracy na pomiar temp. ciała przesuń przełącznik w górę.

6. Jak przeprowadzić pomiar

Pomiar temperatury ciała

1. Wciśnij przycisk ON/OFF (wł./wył.) ⑤. Wyświetlacz ④ uaktywni się i pokaże wszystkie elementy w ciągu 2 sekund.
2. Na wyświetlaczu pojawi się automatycznie na 2 sekundy wynik ostatniego pomiaru wraz z symbolem «M» ⑨.
3. Kiedy zaczną migać symbole «°C» lub «°F» i zabrzmi sygnał dźwiękowy, termometr jest gotów do wykonania pomiaru ⑩.
4. Wyceluj termometr w środek czoła w odległości nie większej niż 5 cm. Aby poprawić dokładność pomiaru, usuń z okolic brwi włosy, pot i brud.
5. Naciśnij przycisk START ③ i upewnii się, że czujnik pomlarowy jest wycelowany w środek czoła. Po 3 sekundach długi sygnał dźwiękowy potwierdzi dokonanie pomiaru.
6. Odczytaj z wyświetlacza ciekłokrystalicznego zapisaną wartość temperatury.

Pomiar temperatury obiektu

1. Postępuj wg powyższej instrukcji, punktów 1-3. Wyceluj termometr na środek mierzonego obiektu utrzymując odległość nie wiekszą niż 5 cm. Naciśnij przycisk rozpo-

częcia pomiaru START ③. Po 3 sekundach długi sygnał dźwiękowy potwierdzi dokonanie pomiaru. 2. Odczytaj z wyświetlacza ciekłokrystalicznego zapisaną wartość temperatury.

UWAGA:

• Pacjent razem z termometrem powinien znajdować się w pomieszczeniu zamkniętym, w stałej temperaturze otoczenia przez co najmniej 30 minut.
• Nie należy mierzyć temperatury u dziecka podczas lub zaraz po zakończeniu karmienia.
• Nie używaj termometru w środowisku o dużej wilgotności.
• Przed pomiarem temperatury lub w jego trakcie pacjentowi nie wolno pić, jeść oraz wykonywać gwałtownych ruchów.
• Nie zabieraj przyrządu z miejsca pomiaru, dopóki nie pojawi się końcowy sygnał dźwiękowy.
• Zmocz wacik spirytusem i ostrożnie przetrzyj czujnik. Odczekaj 15 minut przed kolejnym pomiarem temperatury
• 10 krótkich sygnałów dźwiękowych oraz czerwone podświetlenie na wyświetlaczu ciekłokrystalicznym ostrzega pacjenta o temperaturze równej lub wyższej niż 37,5 °C.
• Należy zawsze dokonywać pomiaru temperatury w tym samym miejscu. Różne obszary ciała mogą dawać odmienne wyniki.
• U noworodków oraz dzieci do 6-go miesiąca życia lekarze zalecają odbytniczą metode pomiaru. Pozostałe metody

pomiaru mogą dawać niejednoznaczne wyniki. Jeżeli używasz termometru bezkontaktowego u ww dzieci zawsze weryfikuj wyniki z odczytami uzyskanymi w sposób odbytniczy.

- W następujących sytuacjach zaleca się trzykrotne wykonanie temperatury, a jako wielkość reprezentatywną przyjęcie wartości najwyższej:

1. U dzieci do trzech lat z zaburzeniami systemu odporności organizmu, dla których występowanie gorączki lub jej brak jest wskaźnikiem krytycznym.
2. Kiedy uczysz się posługiwania termometrem, zanim przyswoisz sobie jego funkcje i nauczysz się otrzy-mywać właściwe pomiary.
3. Pomiar jest wyraźnie zaniżony.
4. Wyniki pomiarów uzyskane z różnych miejsc pomiarowych oraz z różnych miejsc nie powlnny być porównywane jako normalna temperatura ciała, temperatura jest najwyższa wieczorem i najniższa około godziny przed przebudzeniem.
   Zakresy odczytów temperatury uznawane za normalne:
5. Pomiar pod pacha: 34,7 - 37,3 °C / 94,5 - 99,1 °F
6. Pomiar w ustach: 35,5 - 37,5 °C / 95,9 - 99,5 °F
7. Pomiar w odbycie: 36,6 - 38,0 °C / 97,9 - 100,4 °F
8. Microlife NC 120: 35,4 - 37,4 °C / 95,7 - 99,3 °F

7. Pomiar temperatury w °C lub °F

Termometr może wskazywać temperaturę w skali Celsjusza lub Fahrenheit. Aby przełączyć stopnie °C na °F, po prostu wyłącz termometr, wciśnij i przytrzymaj przycisk START ③ przez 5 sekund; Po 5 sekundach na wyświetlaczu ⑮ pojawi się aktualna skala (symbol «°C» lub «°F». Przełącz skalę pomiaru z °C na °F przez ponowne naciśnięcie przycisku START ③. Po wyborze potrzebnej skali odczekaj kolejnych 5 sekund, a urządzenie automatycznie włączy wybraną skalę do funkcji pomiarowych.

8. Jak wywołać 30 kolejnych wyników pomiarów

Termometr posiada funkcję pamięci, która umożliwia wyświetlenie 30 ostatnich pomiarów temperatury.

• Tryb Recall - wywoływania wyników poprzednich pomiarów ⑯: Wcisnąć przycisk START ③, aby przejść do trybu Recall. Podczas gdy termometr jest wyłączony. Symbol pamięci «M» będzie migać.
• Odczyt 1 - wynik ostatniego pomiaru ⑰: Wciśnij przycisk START ③, aby wywołać wynik ostatniego pomiaru. Odczyt 1 - wyświetli się symbol pamięci M.
• Odczyt 30 - odczyty wyświetlane kolejno: Przyciskaj i zwalniaj na przemian przycisk START ③, aby uzyskać aż do 30 kolejnych wyników pomiarów.

Po uzyskaniu 30 kolejnych pomiarów wielokrotne naciskanie i zwalnianie przycisku START ③ spowoduje powrót do pierwszego odczytu.

9. Komunikaty o błędach

• Zmierzona temperatura (np. cieczy) jest zbyt wysoka 18: Pojawia się «H», kiedy zmierzona temperatura jest wyższa niż 42,2 °C / 108,0 °F w trybie pomiaru ciała 100 °C / 212 °F w trybie pomiaru obiektu.
• Zmierzona temperatura (np. cieczy) jest zbyt nlska 19: Pojawia się «L», kiedy zmierzona temperatura jest niższa niż 34,0 °C / 93,2 °F w trybie pomiaru ciała 0 °C / 32 °F w trybie pomiaru obiektu.
• Temperatura otoczenia jest zbyt wysoka 20: Pojawia się «H» razem z 📋, kiedy temperatura otoczenia jest wyższa niż 40,0 °C / 104,0 °F.
• Temperatura otoczenia jest zbyt niska 21: Pojawia się «L» wraz z ☐, kiedy temperatura otoczenia jest niższa niż 16,0 °C / 60,8 °F w trybie pomiaru ciała niższa niż 5,0 °C / 41,0 °F w trybie pomiaru obiektu.
• Pojawia się znak Err - błąd funkcji ②2: System żle funkcjonuje.
• Wyświetlacz jest ciemny ②3: Sprawdź, czy bateria jest właściwie włóżona. Sprawdź również biegunowość (<+> i <->) baterii.

- Wskaźnik słabej baterii 24: Jeśli ikona przedstawiająca baterię jest jedynym symbolem na wyświetlaczu, bateria powinna być natychmiast wymieniona.

10.Czyszczenie i dezynfekcja

Do czyszczenia obudowy termometru oraz czujnika pomiarowego używaj wacika lub tamponu zwilżonego alkoholem (70% isopropyl). Dopilnuj, żeby płyn nie przedostał się do środka termometru. Nigdy nie używaj materiałów ściernych, środków chemicznych lub rozpuszczalników oraz nigdy nie zanurzaj go w wodzie lub innym płynie czyszczącym. Uważaj, aby nie zarysować powierzchni czujnika oraz wyświetlacja.

11.Wymiana baterii

Termometr wyposażony jest w jedną litową baterię typu CR2032. Wymieniają zawsze na nową baterię CR2032, gdy tylko pojawia się migający symbol baterii na wyświetlaczu 24. Zdejmij pokrywę baterii 25 poprzez przesunięcie jej we wskazanym kierunku. Umieść nową baterię biegunem + ku górze.

Zużyte baterie oraz urządzenia elektryczne muszą być poddane utylizacji zgodnie z obowiązującymi przepisami. Nie należy wyrzucać ich wraz z odpadami domowymi.

12.Gwarancja

Urządzenie jest objęte 2-letnią gwarancją, licząc od daty zakupu. Gwarancją jest ważna tylko z wypełnioną przez sprzedawcę kartą gwarancyjną (na odwrocie strony) potwierdzającą datę zakupu lub z paragonem.

- Gwarancja obejmuje urządzenie. Bateria i opakowanie nie są objęte gwarancja producenta.

- Otwarcie lub dokonanie modyfikacji urządzenia unieważnia gwarancję.

- Gwarancja nie obejmuje uszkodzeń powstałych na skutek nieprawidłowego użycia, nieprzestrzegania instrukcji obsługi, uszkodzeń przypadkowych, a także wyczerpania baterii. W razie wątpliwości skontaktuj się z serwisem Microlife.

13. Specyfikacje techniczne

Typ:	Elektroniczny termometr bezkontaktowy NC 120
Zakres	Pomiar temp. ciała: 34,0-42,2 °C/93,2- 108,0 °F
pomlaru:	Pomiar temp. obiektu: 0-100,0 °C/ 32-212,0 °F

Rozdzielczość: 0,1 °C / °F

Dokładność W warunkach laboratoryjnych:

pomiaru: ±0,2 °C, 36,0 \~ 39,0 °C ±0,4 °F, 96,8 \~ 102,2 °F

Wyświetlacz: L iquid CrystalDisplay (ciekłokrystaliczny), 4 cyfry plus ikony specjalne

Akustyka:

Przyrząd włączony i gotowy do wykonywania pomiarów: 1 krótki sygnał.Zakończenie pomiaru: 1 długi sygnał dźwiękowy (1 sek.), jeśli odczyt jest niższy niż 37,5 °C / 99,5 °F, 10 krótkich sygnałów dźwiękowych, jeśli odczyt jest równy lub wyższy niż 37,5 °C / 99,5 °F.Bład systemowy lub awaria: 3 krótkie sygnały dźwiękowe.

Pamięć: Automatyczna prezentacja ostatniego pomiaru 30 odczytów wywoływanych z pamięci

Podświetlenie:	Po włączeniu przyrządu na 4 sekundy uaktywnia się ZIELONE podświetlenie.
	Po zakończeniu pomiaru wynikiem niższym niż 37,5 °C / 99,5 °F na 5 sekund uaktywnia się ZIELONE podświetlenie.
	Po zakończeniu pomiaru wynikiem równym lub wyższym niż 37,5 °C / 99,5 °F na 5 sekund uaktywnia się CZERWONE podświetlenie.

Warunki Pomiar temp. ciała: 16-40,0 °C/60,8-104,0 °F pracy: Pomiar temp. obiektu: 5-40,0 °C/41-104,0 °F

Warunki prze- chowywania: -20 - +50 °C / -4 - +122 °F Maksymalna wilgotność względna 15-95 %

Automatyczne Po ok. 1 minucie od wykonania ostatniego wyłączanie się: pomiaru.

Bateria: 1 x CR2032 bateria V3

Żywotność

baterii: Około 2000 pomiarów (używając nowej baterii)

Wymiary: 120 x 28 x 21 mm

Waga: 39 g (z bateria), 36 g (bez baterii)

Klasa IP: IP21

urządzenia: 5 lat lub 12000 pomiarów

Urządzenie spełnia wymagania zawarte w Dyrektywie Wyrobów Medycznych 93/42/EEC.

Prawo do zmian technicznych zastrzeżone. Zgodnie z ustawą o zastosowaniu wyrobów medycznych zalecany jest do użycia profesjonalnego przy zachowaniu dwuletniego okresu przeglądu technicznego. Prosimy stosować się do obowiązujących przepisów utylizacji.

14.www.microlife.pl

Szczegółowe informacje na temat elektronicznych termometrów, ciśnieniomierzy oraz serwisu możecie Państwo znaleźć na naszej stronie internetowej: www.microlife.pl lub u generalnego dystrybutora w kraju.
