BEDIENUNGSANLEITUNG HS 45 E Wolf Garten

Originalbetriebsanleitung 6

1 Akku
2 Ein-/Ausschalter
3 Sperrknopf für Messerkopfverstellung
4 Lüftungsschlitze
5 Bügel mit Sicherheitsschalter
6 Schutzschild
7 Messer
8 Messerköcher

①

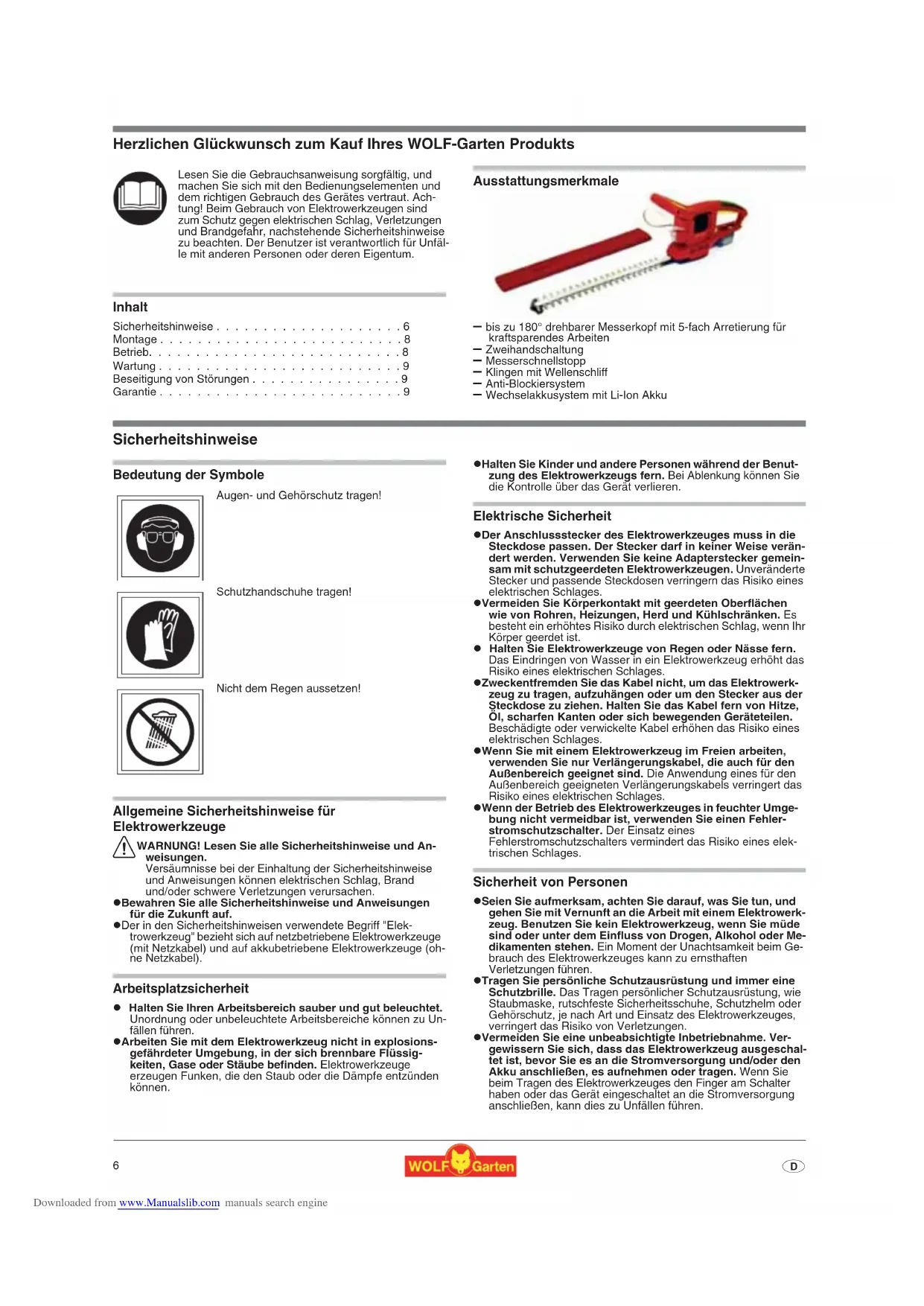

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheitshinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Inhalt

Sicherheitshinweise 6

Montage 8

Betrieb. 8

Wartung 9

Beseitigung von Störungen ..... 9

Garantie 9

Ausstattungsmerkmale

— bis zu 180° drehbarer Messerkopf mit 5-fach Arretierung für kraftsparendes Arbeiten
— Zweihandschaltung
— Messerschnellstopp
— Klingen mit Wellenschliff
- Anti-Blockiersystem
— Wechselakkusystem mit Li-Ion Akku

Sicherheitshinweise

Bedeutung der Symbole

Augen- und Gehörschutz tragen!

Schutzhandschuhe tragen!

Nicht dem Regen aussetzen!

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

●Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

- Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

- Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
  ●Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herd und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
  Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

●Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
●Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benützen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
  ●Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
  ●Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
  ●Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

●Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
●Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
●Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
- Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Heckenscheren

• Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Akkuschere kann zu schweren Verletzungen führen.
• Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Akkuscheren stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.
• Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.
  ●Die Maschine ist ausschließlich zum Schneiden von Hecken bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferer nicht. Das Risiko trägt allein der Anwender.
• Versuchen Sie niemals eine unvollständige Maschine zu benutzen oder eine, die mit einer nicht genehmigten Änderung versehen ist.
• Wählen Sie die Arbeitshöhe so, dass das Messer nicht mit dem Boden in Kontakt kommt.
  ●Gegenläufige Messer Beim Blockieren der Messer, z. B. durch dicke Äste usw., muss die Heckenschere außer Betrieb gesetzt werden: — Akku entfernen. — Nicht an laufende Schneiden greifen. — Ursache der Blockierung beseitigen.
  ● Schalten Sie das Gerät erst ein, wenn die Hände und Füße ausreichend weit von den Schneidmessern entfernt sind.
• Beachten Sie, dass auch bei entladenen Geräten beim Einschalten grundsätzlich eine Verletzungsgefahr durch Restladung besteht.
• Diese Geräte sind nicht dafür bestimmt, durch Personen mit mangelnder Erfahrung und/oder mangels Wissen benutzt zu werden oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie diese Geräte jeweils zu benutzen sind.
• Jugendliche unter 16 Jahren dürfen die Geräte nicht bedienen.

Wartung

●Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor vorgenommen werden.

● Reinigen und ölen Sie die Messer (Empfehlung WD-40 Multifunktionsöl) nach jedem Schneiden.

- Decken Sie beim Transportieren und bei der Lagerung die Schneideinrichtung immer mit dem Messerschutz ab.

Ladegerät

●Schliessen Sie ein nassgewordenes Ladegeräte nicht im feuchten Zustand an eine Steckdose an.
●Verwenden Sie das Ladegerät nur in trockenen Räumen.
- Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel könnte Kabel und Stecker beschädigen und die elektrische Sicherheit wäre nicht mehr gewährleistet.
- Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fachwerkstatt.
- Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt.
- Während des Betriebes dürfen Sie die Akkuschere nicht aufladen.

Akku

- Bei beschädigtem und unsachgemäßem Gebrauch des Akku-Packs können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

Brandgefahr!

- Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien laden.

- Akku nur zwischen 10 bis 45 °C laden. Nach starker Belastung Akku erst abkühlen lassen.

D

7

Explosionsgefahr!

Gerät vor Hitze und Feuer schützen.

●Nicht auf Heizkörpern ablegen oder längerer Zeit starker Sonneneinstrahlung aussetzen.
●Gerät nur in einer Umgebungstemperatur zwischen -10 °C bis + 45 °C verwenden.

Kurzschlussgefahr

• Bei Entsorgung, Transport oder Lagerung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kontakte müssen abgeklebt sein.
• Der Akku-Pack darf nicht geöffnet werden.

Akkus umweltgerecht entsorgen

●WOLF-Garten Akkus sind nach aktuellem Stand der Technik zur Energieversorgung stromnetzunabhängiger Elektrogeräte am besten geeignet. Li-Ion-Zellen sind umweltschädlich, wenn Sie mit anderem Hausmüll entsorgt werden.
●WOLF-Garten Akkus sind Li-Ion Akkumulatoren und daher entsorgungspflichtig. Defekte Akkus vom Fachhandel entsorgen lassen. Akkus müssen aus dem Gerät entfernt werden, bevor es verschrottet wird.
●WOLF-Garten möchte das umweltfreundliche Verhalten der Verbraucher fördern. In Zusammenarbeit mit Ihnen und den WOLF-Garten Fachhändlern garantieren wir die Rücknahme und die Wiederaufbereitung verbrauchter Akkus.

Entsorgung

- Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Montage

Schutzschild befestigen A

●Montieren Sie das Schutzschild wie abgebildet.

Betrieb

Betriebszeiten

- Bitte regionale Vorschriften beachten.

- Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Laden B C

Achtung! Ladegerät nur in trockenen Räumen anwen- den.

Vor dem ersten Gebrauch muss der Akku ca. 2 Stunden aufgeladen werden.

Verwenden Sie nur das Original WOLF-Garten Ladegerät (Teil-Nr. 7420 068) !

1. Nehmen Sie den Akku aus der Heckenschere .C
2. Schließen Sie das Ladegerät an die Netzspannung an .
3. Stecken Sie den Akku in den Adapter vom Ladegerät ein (2).

Hinweise zum Ladegerät B:

- rote LED (3) leuchtet auf: Akku wird geladen

• grüne LED (3) leuchtet auf: Ladevorgang abgeschlossen
  ●rote LED (3) blinkt: Fehler

Selbstentladung der Akkus! Entnehmen Sie den Akku aus dem Ladegerät, sobald er voll geladen ist.

Allgemeine Hinweise zum Akku:

Im Interesse einer langen Lebensdauer des Akku, sollten Sie folgende Punkte beachten:

• Bei geringer Akku-Spannung schaltet die Heckenschere automatisch ab. In diesem Fall muss der Akku geladen werden.
• Der Lithium-Ionen-Akku muss vor langen Pausen z. B. vor der Lagerung im Winter aufgeladen werden.
  ●Die Ladezeit beträgt bei vollständig entladenem Akku 2 Stunden.

- Der Lithium-Ionen-Akku kann in jedem Ladezustand geladen werden und die Ladung kann jederzeit unterbrochen werden, ohne dem Akku zu schaden (kein Memory-Effekt).

Messerkopf einstellen E F

Um in allen Schneidsituationen die gleiche, ergonomisch optimale Handhaltung zu ermöglichen, lässt sich der Messerkopf 5-fach arretieren F

Achtung! Gegenläufige Messer

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Messer vornehmen.

1. Drücken Sie den Rastknopf nach unten E(1).
2. Drehen Sie den Messerkopf in die gewünschte Position E (2).
3. Lassen Sie den Rastknopf wieder los
4. Kontrollieren Sie, ob der Messerkopf feststeht (die Heckenschere lässt sich nur einschalten, wenn der Messerkopf eingerastet ist).

Heckenschere ein-/ausschalten

• Achten Sie auf einen sicheren Stand, besonders wenn Sie über Kopfhöhe arbeiten.
  ●Halten Sie die Messer vom Körper weg.

Motor ein G

1. Halten Sie den Sicherheitsschalter am Bügelgriff (1) gedrückt.
2. Drücken Sie gleichzeitig den Ein-/Ausschalter am Handgriff (2).

Motor aus G

- Lassen Sie einen der beiden Schalter los.

●

Tipps zum Schneiden H J K L

- Bitte beachten Sie die Brutzeiten der Vögel!

●Die ideale Form zum Heckenschnitt ist die Trapezform, welche für ausreichende Licht- und Luftzufuhr in allen Bereichen der Hecke sorgt.
- Um bei jungen Hecken den Dichtwuchs zu fördern, sollten neue Triebe nur zur Hälfte gekürzt werden.
●Hat die Hecke bereits Ihre gewünschte Höhe erreicht, können neue Triebe ganz entfernt werden.

• Um eine gleichbleibende Höhe der Hecke zu erzielen, können Sie eine Richtschnur auf gewünschter Höhe spannen und entlang dieser Linie schneiden.
  ●Schnittzeiten:
  — Laubhecken: Mai/Juni und Oktober (Rückschnitt um ca. 1/3 der Gesamthöhe im Winter vornehmen)
  — Nadelholzhecken: April und Oktober
  — Koniferen: April und Oktober

Wartung

Allgemein

achtung! Gegenläufige Messer

Vor allen Wartungs- und Reinigungsarbeiten:

- Akku entfernen.

●Nicht an laufende Schneiden greifen.

Reinigung

• Reinigen Sie die Heckenschere, insbesondere die Lüftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.
  ●Sprühen Sie die Messer nach dem Einsatz mit Pflegeöl ein.
  ●Spritzen Sie die Heckenschere keinesfalls mit Wasser ab.

Lagerung

• Heben Sie die Heckenschere im mitgelieferten Messerköcher auf.
  — Zur optimalen Lagerung kann der Messerköcher an die Wand montiert werden M N
  — Zur einfachen Wandmontage des Messerköchers, empfehlen wir die Verwendung der Bohrschablone (siehe Seite 86).
  ●Lagern Sie die Heckenschere an einem trockenen Ort, außerhalb der Reichweite von Kindern.

Beseitigung von Störungen

Problem Mögliche Ursache Abhilfe
Messer werden heiß	• Messer stumpf • WOLF-Garten Service Werkstatt aufsuchen.
	• zuviel Reibung aufgrund fehlender Schmierung • Messer ölen
Motor läuft nicht	• Akku entladen oder defekt	• Akku aufladen oder austauschen.
Unruhiger Lauf, star-kes Vibrieren des Ge-rätes	• Messer schadhaft • WOLF-Garten Service-Werkstatt aufsuchen.
	• Messer in der Befestigung gelöst • WOLF-Garten Service-Werkstatt aufsuchen.

Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen.

Heckenschere vor jeder Prüfung oder vor Arbeiten am Messer abstellen, und Akku entfernen.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.

D

MTD Products AGGeschäftsbereich WOLF-GartenIndustriestraße 83-85D-57518 Betzdorf, SiegTel.: ++49 2741 281-0 / Fax: ++49 2741 281-210

Betzdorf, 22.03.10

Dr.-Ing. M. Simon(Head of R & D / Product Management / Quality Management)

Dipl.-Ing. T. Alsdorf(Product Standard Compliance)
