BEDIENUNGSANLEITUNG K3 Home & Pipe Kärcher

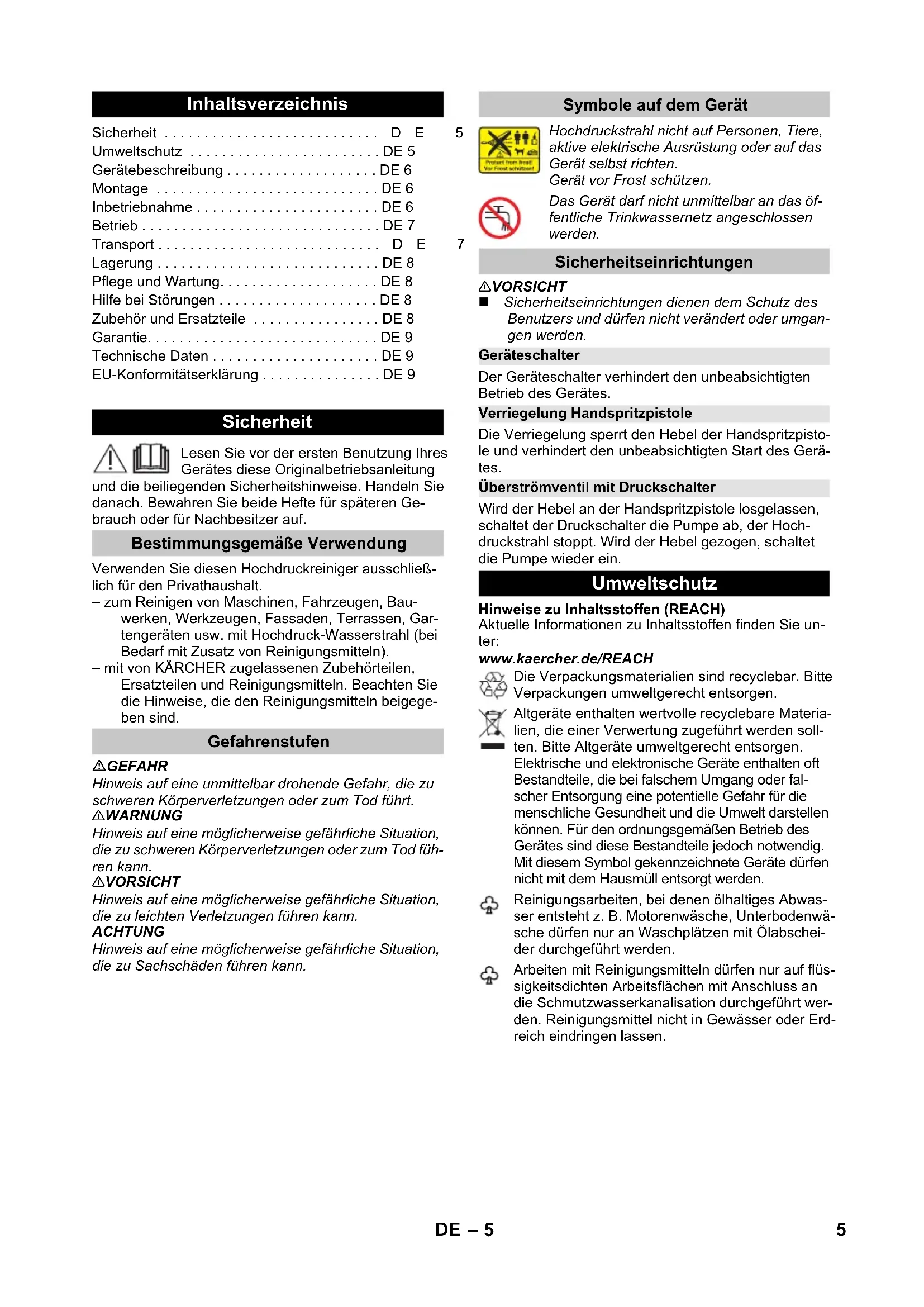

;;– 5 Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Ge- brauch oder für Nachbesitzer auf. Verwenden Sie diesen Hochdruckreiniger ausschließ- lich für den Privathaushalt. – zum Reinigen von Maschinen, Fahrzeugen, Bau- werken, Werkzeugen, Fassaden, Terrassen, Gar- tengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln). – mit von KÄRCHER zugelassenen Zubehörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigege- ben sind. GEFAHR Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod füh- ren kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann. 몇 VORSICHT Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgan- gen werden. Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes. Die Verriegelung sperrt den Hebel der Handspritzpisto- le und verhindert den unbeabsichtigten Start des Gerä- tes. Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hoch- druckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Inhaltsverzeichnis Sicherheit ...DE 5 Umweltschutz ... DE 5 Gerätebeschreibung ... DE 6 Montage ... DE 6 Inbetriebnahme ... DE 6 Betrieb ... DE 7 Transport ...DE 7 Lagerung ... DE 8 Pflege und Wartung... DE 8 Hilfe bei Störungen ... DE 8 Zubehör und Ersatzteile ... DE 8 Garantie... DE 9 Technische Daten ... DE 9 EU-Konformitätserklärung ... DE 9 Sicherheit Bestimmungsgemäße Verwendung Gefahrenstufen Symbole auf dem Gerät Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Gerät vor Frost schützen. Das Gerät darf nicht unmittelbar an das öf- fentliche Trinkwassernetz angeschlossen werden. Sicherheitseinrichtungen Geräteschalter Verriegelung Handspritzpistole Überströmventil mit Druckschalter Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen. Altgeräte enthalten wertvolle recyclebare Materia- lien, die einer Verwertung zugeführt werden soll- ten. Bitte Altgeräte umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder fal- scher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Reinigungsarbeiten, bei denen ölhaltiges Abwas- ser entsteht z. B. Motorenwäsche, Unterbodenwä- sche dürfen nur an Waschplätzen mit Ölabschei- der durchgeführt werden. Arbeiten mit Reinigungsmitteln dürfen nur auf flüs- sigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführt wer- den. Reinigungsmittel nicht in Gewässer oder Erd- reich eindringen lassen. 5DE– 6 In dieser Betriebsanleitung wird die maximale Ausstat- tung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung). Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden be- nachrichtigen Sie bitte ihren Händler. Abbildungen siehe Ausklappseite! 1 Hochdruckanschluss 2 Geräteschalter „0/OFF“ / „I/ON“ 3 Aufbewahrungshaken für Netzanschlussleitung 4 Aufbewahrung für Hochdruckschlauch 5 Transportgriff 6 Wasseranschluss mit eingebautem Sieb 7 Reinigungsmittel-Saugschlauch mit Reinigungs- mittel-Filter und Deckel 8 Reinigungsmitteltank 9 Kupplung für Wasseranschluss 10 Aufbewahrung für Strahlrohr 11 Aufbewahrung für Handspritzpistole 12 Netzanschlussleitung mit Netzstecker 13 Transportrad 14 Handspritzpistole 15 Verriegelung Handspritzpistole 16 Klammer für Hochdruckschlauch 17 Hochdruckschlauch 18 Strahlrohr mit Druckregulierung (Vario Power) Für die gängigsten Reinigungsaufgaben. Der Ar- beitsdruck ist stufenlos zwischen „Min“ und „Max“ regelbar. In Stellung „Mix“ kann Reinigungsmittel zudosiert werden. Zum Verstellen des Arbeitsdrucks, Hebel der Handspritzpistole loslassen und Strahlrohr auf ge- wünschte Stellung drehen. 19 Strahlrohr mit Dreckfräser Für hartnäckige Verschmutzungen. Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren. Abbildungen siehe Ausklappseite! Abbildung Transporträder einstecken und einrasten. Abbildung Transportgriff aufstecken und verschrauben. Abbildung Kupplung auf Wasseranschluss des Gerätes schrauben. Abbildung Klammer für Hochdruckschlauch aus Handspritz- pistole herausziehen. Abbildung Hochdruckschlauch in Handspritzpistole stecken. Klammer eindrücken, bis sie einrastet. Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen. Gerät auf eine ebene Fläche stellen. Abbildung Hochdruckschlauch mit dem Hochdruckanschluss des Gerätes verbinden. Netzstecker in Steckdose stecken. Anschlusswerte siehe Typenschild/Technische Daten. Vorschriften des Wasserversorgungsunternehmens be- achten. ACHTUNG Verunreinigungen im Wasser können die Hochdruck- pumpe und das Zubehör beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnummer 4.730-059) empfoh- len. Wasserzulaufschlauch auf Kupplung am Wasser- anschluss stecken. Wasserzulaufschlauch an die Wasserversorgung anschließen. Wasserhahn vollständig öffnen. Gerätebeschreibung

• Optional 20 Waschbürste Zum Arbeiten mit Reinigungsmittel geeignet. 21 Schaumdüse Für kraftvollen Reinigungsmittelschaum. 22 Reinigungsmittel ** Zusätzlich erforderlich 23 Gewebeverstärkter Wasserschlauch mit handels- üblicher Kupplung – Durchmesser mindestens 1/2 Zoll (13 mm) – Länge mindestens 7,5 m Montage Inbetriebnahme Wasserversorgung aus Wasserleitung 6 DE– 7 ACHTUNG Trockenlauf von mehr als 2 Minuten führt zu Beschädi- gungen an der Hochdruckpumpe. Baut das Gerät inner- halb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren. 몇 VORSICHT Mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu vermeiden. ACHTUNG Autoreifen, Lack oder empfindliche Oberflächen wie Holz nicht mit dem Dreckfräser reinigen, Gefahr der Be- schädigung. Abbildung Strahlrohr in Handspritzpistole einstecken und durch 90° Drehung fixieren. Gerät einschalten „I/ON“. Hebel der Handspritzpistole entsperren. Hebel ziehen, das Gerät schaltet ein. Hinweis: Wird der Hebel losgelassen, schaltet das Ge- rät ab. Der Hochdruck im System bleibt erhalten. Hinweis: Reinigungsmittel kann nur im Niederdruck zu- gemischt werden. GEFAHR Bei Verwendung von Reinigungsmitteln ist das Sicher- heitsdatenblatt des Reinigungsmittel-Herstellers zu be- achten, insbesondere die Hinweise zur persönlichen Schutzausrüstung. Abbildung Reinigungsmittellösung in Reinigungsmitteltank füllen (Dosierungsangabe auf Gebinde der Reini- gungsmittel beachten). Abbildung Reinigungsmitteltank mit Deckel verschließen. Reinigungsmitteltank in Gerät einrasten. Abbildung Strahlrohr mit Druckregulierung (Vario Power) ver- wenden. Strahlrohr auf Stellung „Mix“ drehen. Hinweis: Dadurch wird bei Betrieb die Reinigungs- mittellösung dem Wasserstrahl zugemischt. Optional Abbildung Schaumdüse mit dem Reinigungsmittelbehälter verbinden. Schaumdüse in Handspritzpistole einstecken und durch 90° Drehung fixieren. Reinigungsmittel sparsam auf die trockene Ober- fläche sprühen und einwirken (nicht trocknen) las- sen. Gelösten Schmutz mit Hochdruckstrahl abspülen. ACHTUNG Gefahr von Lackschäden Bei Arbeiten mit der Waschbürste muss diese frei von Schmutz- oder sonstigen Partikeln sein. Waschbürste in Handspritzpistole einstecken und durch 90° Drehung fixieren. Hinweis: Bei Bedarf können auch die Waschbürsten zum Arbeiten mit Reinigungsmittel verwendet werden. Hebel der Handspritzpistole loslassen. Hebel der Handspritzpistole verriegeln. Handspritzpistole in Aufbewahrung für Handspritz- pistole stecken. Bei längeren Arbeitspausen (über 5 Minuten) zu- sätzlich das Gerät ausschalten „0/OFF“. 몇 VORSICHT Den Hochdruckschlauch nur von der Handspritzpistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist. Nach Arbeiten mit Reinigungsmittel: Gerät etwa 1 Minute zum klarspülen betreiben. Hebel der Handspritzpistole loslassen. Gerät ausschalten „0/OFF“. Netzstecker aus der Steckdose ziehen. Wasserhahn schließen. Hebel der Handspritzpistole drücken, um den noch vorhandenen Druck im System abzubauen. Hebel der Handspritzpistole verriegeln. Gerät von der Wasserversorgung trennen. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten. Gerät am Transportgriff ziehen. Reinigungsmitteltank leeren. Gerät gegen Verrutschen und Kippen sichern. Betrieb Betrieb mit Hochdruck Betrieb mit Reinigungsmittel Empfohlene Reinigungsmethode Betrieb mit Waschbürste Betrieb unterbrechen Betrieb beenden Transport Transport von Hand Transport in Fahrzeugen 7DE– 8 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei der Lagerung beachten. Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten. Gerät auf einer ebenen Fläche abstellen. Gehäuse der Schnellkupplung für Hochdruck- schlauch in Pfeilrichtung drücken und Hochdruck- schlauch herausziehen. Trenntaste an der Handspritzpistole drücken und Hochdruckschlauch von der Handspritzpistole trennen. Handspritzpistole in Aufbewahrung für Handspritz- pistole stecken. Strahlrohr in die Aufbewahrung für Strahlrohr ein- rasten. Netzanschlussleitung, Hochdruckschlauch und Zu- behör am Gerät verstauen. ACHTUNG Nicht vollständig entleerte Geräte und Zubehör können von Frost zerstört werden. Gerät und Zubehör vollstän- dig entleeren und vor Frost schützen. Um Schäden zu vermeiden: Gerät vollständig von Wasser entleeren: Gerät ohne angeschlossenen Hochdruckschlauch und ohne angeschlossene Wasserversorgung ein- schalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckanschluss austritt. Gerät aus- schalten. Gerät mit komplettem Zubehör in einem frostsiche- ren Raum aufbewahren. GEFAHR Gefahr eines Stromschlags. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen. Das Sieb im Wasseranschluss regelmäßig reinigen. Kupplung vom Wasseranschluss entfernen. Abbildung ACHTUNG Sieb darf nicht beschädigt werden. Sieb mit einer Flachzange herausziehen. Sieb unter fließendem Wasser reinigen. Sieb wieder in den Wasseranschluss einsetzen. Vor längerer Lagerung, z. B. im Winter: Filter vom Saugschlauch für Reinigungsmittel ab- ziehen und unter fließendem Wasser reinigen. Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben. Im Zweifelsfall wenden Sie sich bitte an den autorisier- ten Kundendienst. GEFAHR Gefahr eines Stromschlags. Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen. Hebel der Handspritzpistole ziehen, das Gerät schaltet ein. Prüfen ob die angegebene Spannung auf dem Ty- penschild mit der Spannung der Stromquelle über- einstimmt. Netzanschlussleitung auf Beschädigung prüfen. Einstellung am Strahlrohr prüfen. Wasserversorgung auf ausreichende Fördermen- ge überprüfen. Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reini- gen. Gerät entlüften: Gerät ohne angeschlossenen Hochdruckschlauch einschalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruck- anschluss austritt. Gerät ausschalten und Hoch- druckschlauch wieder anschließen. Hochdruckdüse reinigen: Verschmutzungen aus der Düsenbohrung mit einer Nadel entfernen und von vorne mit Wasser ausspülen. Wasserzulaufmenge überprüfen. Eine geringe Undichtheit des Gerätes ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen. Strahlrohr mit Druckregulierung (Vario Power) ver- wenden. Strahlrohr auf Stellung „Mix“ drehen. Filter am Saugschlauch für Reinigungsmittel reini- gen. Saugschlauch für Reinigungsmittel auf Knickstel- len überprüfen. Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Lagerung Gerät aufbewahren Frostschutz Pflege und Wartung Sieb im Wasseranschluss reinigen Reinigungsmittelfilter reinigen Hilfe bei Störungen Gerät läuft nicht Gerät kommt nicht auf Druck Starke Druckschwankungen Gerät undicht Reinigungsmittel wird nicht angesaugt Zubehör und Ersatzteile 8 DE– 9 In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. Adressen finden Sie unter: www.kaercher.com/dealersearch Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Voll- macht der Geschäftsführung. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Garantie Technische Daten Elektrischer Anschluss Spannung 220-240 1~50-60

Stromaufnahme 6 A Schutzgrad IP X5 Schutzklasse II Netzabsicherung (träge) 10 A Wasseranschluss Zulaufdruck (max.) 1,2 MPa Zulauftemperatur (max.) 40 °C Zulaufmenge (min.) 8 l/min Leistungsdaten Arbeitsdruck 8 MPa Max. zulässiger Druck 12 MPa Fördermenge, Wasser 5,7 l/min Fördermenge maximal 6,3 l/min Fördermenge, Reinigungsmittel 0,3 l/min Rückstoßkraft der Handspritzpistole 12 N Maße und Gewichte Länge 275 mm Breite 276 mm Höhe 803 mm Gewicht, betriebsbereit mit Zubehör 6,0 kg Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm Vibrationswert Unsicherheit K <2,5 0,3 m/s

dB(A) dB(A) Schallleistungspegel L
