Produkttyp	Fensterwischer (Glasreiniger)
Marke	Kärcher
Modell	WV 75 plus EU II
Gewicht	0,7 kg
Stromversorgung	Li-Ion-Akku 3,6 V; Ladegerät 5,5 V / 600 mA
Ladezeit	2 Stunden
Betriebsdauer	20 Minuten
Schmutzwassertankkapazität	100 ml
Geräuschpegel	54 dB(A)
Schutzart	IP X4
Hauptfunktionen	Reinigungsmittel sprühen, Schmutzwasser aufsaugen, wischen
Mitgeliefertes Zubehör	Basisgerät, Ladegerät, breite und schmale Saugdüse, Separator, Sprühflasche, Wischverlängerung, Mikrofasertuch, Glasreinigungskonzentrat (20 ml)
Pflege	Lippen unter fließendem Wasser reinigen; Wischtuch bei 60°C waschmaschinenfest; Schmutzwassertank mit Wasser ausspülen
Sicherheit	Nicht in die Augen sprühen; nicht auf heißen Oberflächen verwenden; keine Gegenstände in die Schlitze einführen
Ersatzteile	Breite Verlängerungslippe (Ref. 2.633-005.0), schmale Lippe (2.633-104.0), Mikrofasertuch (2.633-100.0), Glaskonzentrat (6.295-302.0)
Bestimmungsgemäße Verwendung	Reinigung von glatten, feuchten Oberflächen (Fenster, Spiegel, Fliesen); kein Staub oder große Flüssigkeitsmengen aufsaugen (max. 25 ml)

Häufig gestellte Fragen - WV 75 plus EU II Kärcher

Wie lade ich den Akku des Kärcher WV 75 plus?

Schließen Sie das Ladegerät an eine Steckdose an und verbinden Sie das Ladekabel mit der Buchse auf der Rückseite des Geräts. Die Kontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku voll ist. Ladezeit: ca. 2 Stunden.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie die Kontrollleuchte: Wenn sie aus ist oder langsam blinkt, laden Sie den Akku auf. Wenn sie schnell blinkt, wenden Sie sich an den Kundendienst.

Wie reinige ich die Sauglippen?

Entriegeln Sie die Saugdüse und den Separator und reinigen Sie sie unter fließendem Wasser. Bei den Silikonlippen diese seitlich abziehen, das abgerundete Ende anfeuchten und bei Abnutzung in umgekehrter Richtung wieder anbringen.

Warum gibt es beim Reinigen Streifen?

Streifen können durch verschmutzte oder abgenutzte Lippen entstehen. Reinigen oder wenden Sie die Lippen. Überprüfen Sie auch die Dosierung des Reinigungsmittels.

Die Sprühflasche sprüht nicht, was tun?

Stellen Sie sicher, dass genügend Reinigungsmittel vorhanden ist. Wenn der Pumpmechanismus defekt ist, wenden Sie sich an den Händler.

Welches Reinigungsmittel sollte ich mit dem Kärcher WV 75 plus verwenden?

Verwenden Sie einen handelsüblichen Glasreiniger oder das Kärcher-Konzentrat (Art.-Nr. 6.295-302.0). Kein Benzin oder schäumendes Reinigungsmittel. Verdünnen Sie 20 ml Konzentrat in 250 ml Wasser.

Wie bewahre ich das Gerät nach dem Gebrauch auf?

Reinigen und trocknen Sie das Gerät und laden Sie den Akku. Lagern Sie es an einem trockenen Ort.

Kann das Wischtuch in der Waschmaschine gewaschen werden?

Ja, das Mikrofasertuch kann bei maximal 60°C in der Waschmaschine gewaschen werden, ohne Weichspüler. Es kann auch unter fließendem Wasser ausgespült werden.

Wie groß ist die Kapazität des Schmutzwassertanks?

Der Tank fasst 100 ml Schmutzwasser. Überschreiten Sie nicht die maximale Füllmarkierung.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Entnehmen Sie den integrierten Akku gemäß den Anweisungen in der Bedienungsanleitung und geben Sie ihn an einer Sammelstelle ab. Das Gerät muss recycelt werden.

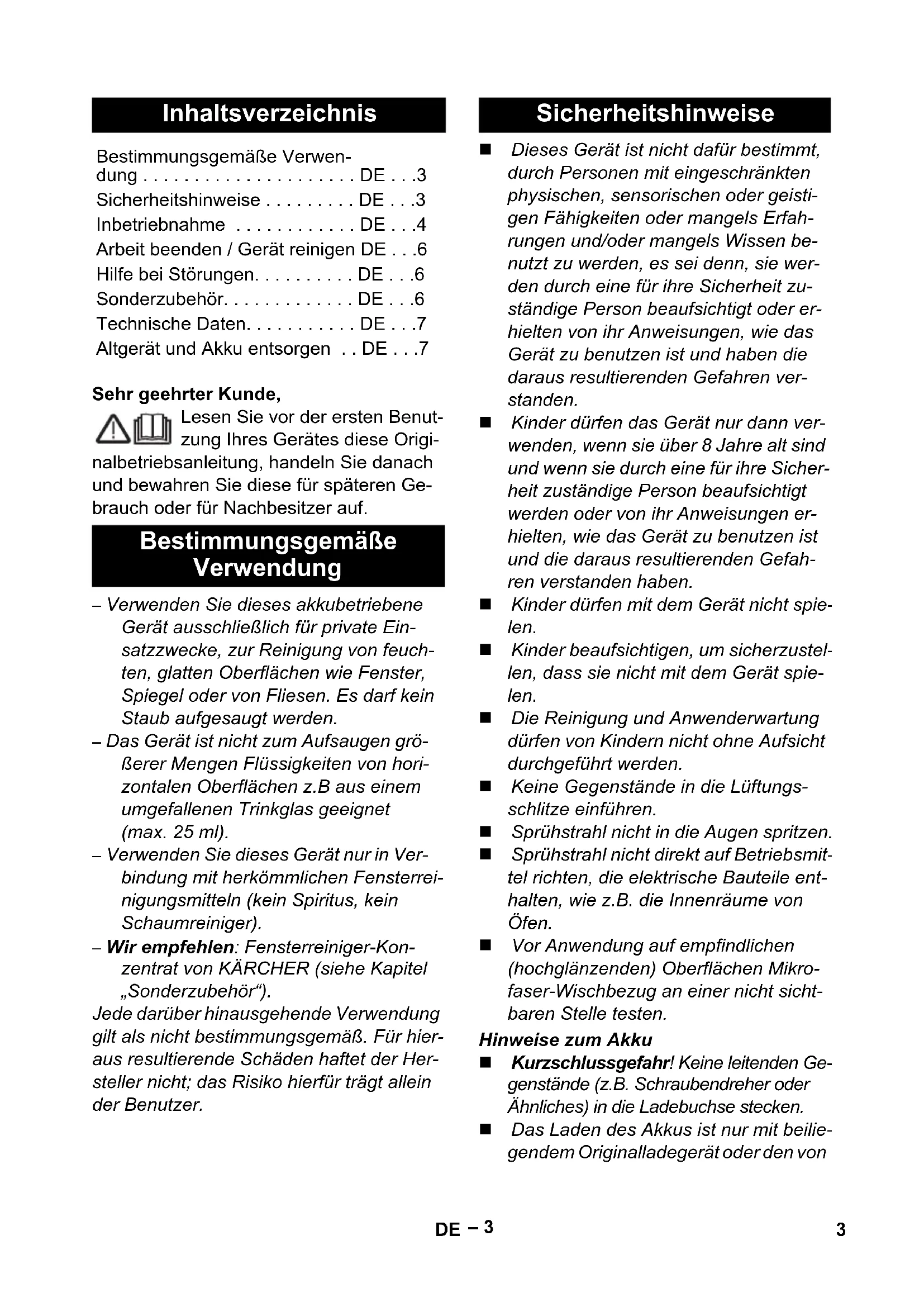

BEDIENUNGSANLEITUNG WV 75 plus EU II Kärcher

Bestimmungsgemäße Verwendung ..... DE ...3

Sicherheitshinweise ..... DE ...3

Inbetriebnahme ..... DE ...4

Arbeit beenden / Gerät reinigen DE . . .6

Hilfe bei Störungen. . . . . . . DE . . . 6

Sonderzubehör. . . . . . . . . . DE . . 6

Technische Daten. . . . . . . . DE . . 7

Altgerät und Akku entsorgen .. DE . . .7

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

• Verwenden Sie dieses akkubetriebene Gerät ausschließlich für private Einsatzzwecke, zur Reinigung von feuchten, glatten Oberflächen wie Fenster, Spiegel oder von Fliesen. Es darf kein Staub aufgesaugt werden.
  – Das Gerät ist nicht zum Aufsaugen größerer Mengen Flüssigkeiten von horizontalen Oberflächen z.B aus einem umgefallenen Trinkglas geeignet (max. 25 ml).
• Verwenden Sie dieses Gerät nur in Verbindung mit herkömmlichen Fensterreinigungsmitteln (kein Spiritus, kein Schaumreiniger).

- Wir empfehlen: Fensterreiniger-Konzentrat von KÄRCHER (siehe Kapitel „Sonderzubehör“).

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer.

Sicherheitshinweise

■ Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren verstanden.

- Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist und die daraus resultierenden Gefahren verstanden haben.

■ Kinder dürfen mit dem Gerät nicht spielen.

■ Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

■ Die Reinigung und Anwenderwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.

■ Keine Gegenstände in die Lüftungsschlitze einführen.

■ Sprühstrahl nicht in die Augen spritzen.

■ Sprühstrahl nicht direkt auf Betriebsmittel richten, die elektrische Bauteile enthalten, wie z.B. die Innenräume von Öfen.

■ Vor Anwendung auf empfindlichen (hochglänzenden) Oberflächen Mikrofaser-Wischbezug an einer nicht sichtbaren Stelle testen.

Hinweise zum Akku

■ Kurzschlussgefahr! Keine leitenden Gegenstände (z.B. Schraubendreher oder Ähnliches) in die Ladebuchse stecken.

Das Laden des Akkus ist nur mit beiliegendem Originalladegerät oder den von

KÄRCHER zugelassenen Ladegeräten erlaubt.

⚠️Hinweise zum Ladegerät

■ Ladegerät mit Ladekabel bei sichtbarer Beschädigung unverzüglich durch Originalteil ersetzen.
■ Ladegerät nur in trockenen Räumen verwenden und lagern, Umgebungstemperatur 5 - 40° C.
■ Den Netzstecker niemals mit nassen Händen anfassen.

△Hinweise zum Transport

Der Akku ist entsprechend der relevanten Vorschriften für internationale Beförderung geprüft und darf transportiert / verschickt werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten.

Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte entsorgen Sie Altgeräte, Batterien und Akkus deshalb über geeignete Sammel-systeme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanleitung

⚠️GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

VORSICHT

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Inbetriebnahme

Gerätebeschreibung

Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler.

→ Abbildungen siehe Seite 2

Abbildung 1

1 Ladegerät mit Ladekabel
2 Grundgerät
3 Ladebuchse
4 Lade- / Betriebsanzeige
5 Standfuß
6 Handgriff
7 Geräteschalter (EIN/AUS)
8 Schmutzwassertank, entnehmbar
9 Verschluss, Schmutzwassertank
10 Abscheider
11 Entriegelung, Abscheider
12 Aufsatz mit Abziehlippen, breit
13 Aufsatz mit Abziehlippen, schmal
14 Entriegelung, Saugdüse
15 Sprühflasche
16 Sprühhebel
17 Wischaufsatz
18 Fixierring für Wischaufsatz
19 Mikrofaser-Wischbezug
20 Fensterreiniger-Konzentrat

Gerät montieren

Abbildung 2

→ Saugdüse auf Abscheider aufstecken, bis diese hörbar einrastet.

Hinweis: Je nach Größe und Zugänglichkeit der zu reinigenden Fläche, die entsprechende Saugdüse verwenden. Zum Beispiel schmale Saugdüse für Sprossenfensster, breite Saugdüse für große Fenster.

Sprühflasche und Wischaufsatz montieren und mit Reinigungsmittel füllen

Hinweis: Bitte beachten Sie, dass bei der ersten Betätigung des Sprühkopfes die Transportsicherung abfällt.

Wischaufsatz montieren

Abbildung 3

→ Sprühkopf von Sprühflasche abdrehen.
→ Wischaufsatz auf Sprühkopf setzen.
→ Wischaufsatz und Sprühkopf mit Fixier-ring sichern.

Abbildung 4

→ Wischbezug auf Wischaufsatz spannen und mit Klettband fixieren.

Sprühflasche füllen

Abbildung 5

→ Mitgeliefertes Konzentrat (1 x 20 ml) in Sprühflasche füllen und Flasche mit klarem Wasser langsam auffüllen (ergibt 250 ml Reinigungsmittellösung).
→ Flasche verschließen.

Akku aufladen

Abbildung 6

→ Ladegerät in einer ordnungsgemäßen Steckdose einstecken.
→ Stecker vom Ladekabel an der Rückseite des Gerätes einstecken.

Hinweis: Während des Ladevorgangs blinkt die Lade- / Betriebsanzeige. Ist der Akku voll geladen leuchtet sie dauernd.

Mit der Arbeit beginnen

Reinigung mit Sprühflasche und Wischaufsatz

Abbildung 7

→ Zum Auftragen des Reinigungsmittels Sprühhebel der Flasche drücken und Fläche gleichmäßig einsprühen, anschließend mit dem Wischbezug Schmutz lösen.

Hinweis: Wischbezug nach Bedarf unter fließendem Wasser auswaschen!

Abbildung 8

→ Gerät einschalten, Lade- / Betriebsanzeige leuchtet dauernd.

Wichtig: Stellen Sie vor der Anwendung sicher, dass die Abziehlippen frei von Verschmutzungen sind.

→ Zum Absaugen der Reinigungsflüssigkeit das Gerät von oben nach unten ziehen.

Hinweis: Schwer erreichbare Flächen können sowohl quer als auch über Kopf abgesaugt werden (begrenzte Menge).

Hinweise:

Bei schwachem Akku beginnt die Lade-/Betriebsanzeige langsam zu blinken und das Gerät schaltet nach einer gewissen Zeit ab. In diesem Fall Akku aufladen.

Während die Sprühflasche im Einsatz ist, kann das Gerät abgeschaltet werden. Damit erhöht sich deutlich die Betriebszeit pro Akkuladung.

Reinigung ohne Sprühflasche

→ Reinigungsmittel nach Herstellerangaben auf herkömmliche Art auftragen und Schmutz lösen.
→ Weitere Vorgehensweise wie bei „Reinigung mit Sprühflasche und Wischaufsatz“, Abbildung 8.

Arbeit unterbrechen

Abbildung 9

→ Gerät ausschalten und auf Standfuß abstellen (Parkposition).

Behälter während der Arbeit entleeren

Ist der max. Füllstand (Markierung) des Schmutzwassertanks erreicht, Tank bitte entleeren.

Abbildung 9

→ Gerät ausschalten.

Abbildung 10

→ Verschluss des Schmutzwassertanks ziehen und Tank entleeren.
→ Verschluss des Schmutzwassertanks schließen.

Arbeit beenden / Gerät reinigen

Abbildung 9

→ Gerät ausschalten.

Abbildung 11

→ Zuerst Saugdüse entriegeln und von Abscheider abnehmen, dann den Abscheider entriegeln und ebenfalls abnehmen.
→ Abscheider und Saugdüse unter fließendem Wasser reinigen (nicht Spülmaschinengeeignet).

Abbildung 12

Achtung: Grundgerät enthält elektrische Bauteile, dieses nicht unter fließendem Wasser reinigen!

→ Schmutzwassertank abnehmen, Verschluß drehen und herausziehen.
→ Tank entleeren und mit Wasser ausspülen. Tank wieder verschließen.
→ Wischbezug von Sprühflasche abnehmen und unter fließendem Wasser auswaschen. Wischbezug kann auch in der Waschmaschine bei bis zu 60°C gewaschen werden (ohne Einsatz von Weichspüler).
→ Gereinigtes Gerät vor dem Zusammenbau trocknen lassen.
→ Akku aufladen.

Gerät aufbewahren

→ Gerät stehend in trockenen Räumen lagern.

Hilfe bei Störungen

Sprühflasche sprüht nicht

→ Reinigungsmittel auffüllen.
→ Pumpenmechanismus in Sprühflasche ist defekt, Händler kontaktieren.

Gerät läuft nicht an

Lade- / Betriebsanzeige prüfen:

→ Kein Signal bzw. langsam blinkendes Signal: Akku laden.
→ Bei schnell blinkendem Signal: Händler kontaktieren.

Streifen beim Reinigen

→ Abziehlippe reinigen.
→ Abgenutzte Abziehlippe wenden: Abziehlippe aus Silikon seitlich nach außen ziehen. Silikonlippe im Bereich der Rundung mit Wasser oder Reinigungsmittel anfeuchten. Silikonlippe umgekehrt wieder in Halterung einschieben.
→ Abziehlippe bei Bedarf erneuern: Sind nach dem Wenden der Silikonlippe beide Kanten verschlissen, wird eine neue Silikonlippe benötigt. Silikonlippe wie oben beschrieben austauschen.
→ Dosierung des Reinigungsmittels überprüfen.

Wasser tritt aus den Lüftungsschlitzen

→ Schmutzwassertank entleeren (max. 100 ml Inhalt).

Sonderzubehör

Fensterreiniger-Konzentrat (4 x 20 ml)

Bestell-Nr.: 6.295-302.0

Mikrofaser-Wischbezug (2 Stück)

Bestell-Nr.: 2.633-100.0

Abziehlippe, breit (2 Stück)

Bestell-Nr.: 2.633-005.0

Abziehlippe, schmal (2 Stück)

Bestell-Nr.: 2.633-104.0

Technische Daten

Schutzart IP X4
Volumen Schmutzwassertank	100 ml
Betriebszeit bei voller Akkuladung	20 min
Nennspannung Akku 3,6 V
Nennleistung Gerät 12 W
Ladezeit bei leerem Akku 2 h
Ausgangsspannung La-degerät	5,5 V
Ausgangsstrom Ladege-rät	600 mA
Schalldruckpegel (EN 60704-2-1)	54 dB(A)
Gewicht 0,7 kg
Akkutyp Li-lon

Technische Änderungen vorbehalten!

Altgerät und Akku entsorgen

Dieses Gerät enthält einen eingebauten Akku, dieser ist vor der Entsorgung des Altgerätes auszubauen.

Akku ausbauen und entsorgen

⚠️Kurzschlussgefahr

→ Keine Kontakte oder Leitungen berühren.

⚠️Explosionsgefahr

→ Akku nicht starker Sonneneinstrahlung, Hitze sowie Feuer aussetzen.

⚠ Verletzungsgefahr durch Kurz- schluss, Verätzung oder durch Aus- tritt von reizenden Dämpfen

→ Akku nicht öffnen.

→ Gerät darf nur für die Entsorgung des Akkus geöffnet werden.

→ Akku entnehmen und umweltgerecht entsorgen (Sammelstellen oder Händler).
